Характеристики БЕЛАРУС- 320.4. Обзор трактора БЕЛАРУС- 320.4

  • 1. Технические характеристики БЕЛАРУС 320.4, масса
  • 2. Двигатель, КПП
  • 3. Габариты БЕЛАРУС 320.4
  • 4. Электрооборудование
  • 5. Кабина и органы управления
  • 6. Гидронавесная система
  • 7. Аналоги
  • 8. Видео

Источник фото: ulan-ude.all.bizФото МТЗ Беларус 320.4

Технические характеристики БЕЛАРУС 320.4, масса

Трактор БЕЛАРУС 320.4 с большим успехом применяется в самых различных отраслях, где важны компактные размеры техники (в коммунальном и сельском хозяйстве, в производственной отрасли, на строительстве объектов и в транспортной сфере).

Эксплуатационная масса (без кабины)

1 670 кг

Эксплуатационная масса (с кабиной)

1 770 кг

Диапазон скоростей движения вперед

1,0-25,0 км/ч

Диапазон скоростей движения назад

1,83-13,37 км/ч

Количество скоростей движения вперед

8 (или 4)

Количество скоростей движения назад

16 (или 8)

Емкость топливного бака

32 л

Максимальная грузоподъемность навесной системы на расстоянии 610 мм от оси подвеса

750 кгс

В стандартной комплектации трактор БЕЛАРУС 320. 4 оснащается рабочими фарами, прицепным устройством (поперечиной), пневматическим приводом тормозов прицепа, механической фиксацией задней навески и 4 выводами гидросистемы для дополнительных механизмов.

Опционально имеется возможность установки кронштейна с передними грузами. Рулевое управление трактором 320.4 – гидрообъемное, оснащенное  насосом-дозатором и гидроцилиндром в рулевой трапеции.

Двигатель, КПП

Трактор БЕЛАРУС 320.4 агрегатирован четырехтактным дизельным двигателем итальянского производства Lombardini LDW1603/B3, который отвечает требованиям экологического стандарта Евро-3A.

Марка двигателя

Lombardini

Модель двигателя

LDW1603/B3

Мощность двигателя

26,5 кВт (36,0 л.с.)

Номинальная частота вращения

3 000 об/мин

Количество цилиндров

3 ед.

Диаметр цилиндров*ход поршня

88*90,4 мм

Общий объем цилиндров

1,649 л

Максимальный крутящий момент

92 Нм (9,4 кгс)

Коэффициент запаса крутящего момента

12%

Удельный расход топлива при эксплуатационной мощности

329 г/кВт*ч

На тракторе БЕЛАРУС 320.4 установлены работающие в масле дисковые тормоза (основные). Принцип их действия – раздельное управление задним левым и правым колесами. Стояночный тормоз представляет собой автономный механический привод основных тормозов.

Задний вал отбора мощности

зависимый I; II

560 / 1 000 об/мин

синхронный I; I

3,4 / 6,3 об/мин

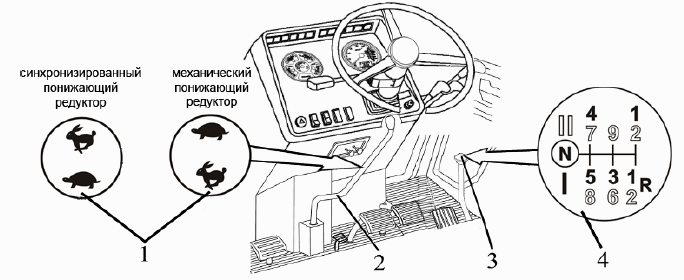

Коробка переключения передач на машине механическая, с понижающим редуктором, ступенчатая, с шестернями постоянного зацепления и зубчатыми муфтами легкого включения.

Муфта сцепления КПП на модели 320.4 – сухая, постоянно замкнутая, однодисковая, фрикционная.

Источник фото: ulan-ude.all.bizТрактор МТЗ Беларус 320.4 оснащен ДВС Lombardini

Габариты БЕЛАРУС 320.4

Длина

3 050 мм

Ширина

1 550 мм

Высота

2 150 мм

Ширина колеи передних колес составляет 1 260 (1 410) мм, задних – 1 250 (1 400) мм. На передние колеса установлены шины размерности 7,5L-16, на задних колесах – 11,2-16. По желанию заказчика возможна комплектация трактора шинами 210/80R16 и 11,2-20.

Источник фото: youtube.comФото Беларус 320.4

Электрооборудование

Трактор БЕЛАРУС 320.4 оснащен генераторной установкой переменного тока (65А). Выпрямленное напряжение составляет 14 В. Также техника оснащена аккумуляторной батареей, емкость которой составляет 88 Ач, напряжение – 12 В. Имеется пусковая система со стартером (12 В), мощность которой составляет 2,2 кВт.

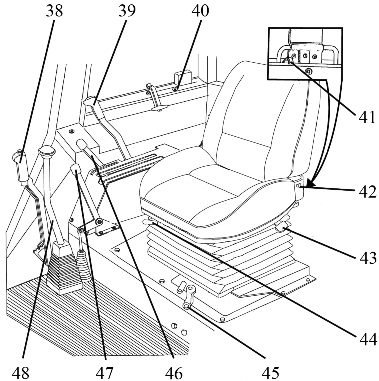

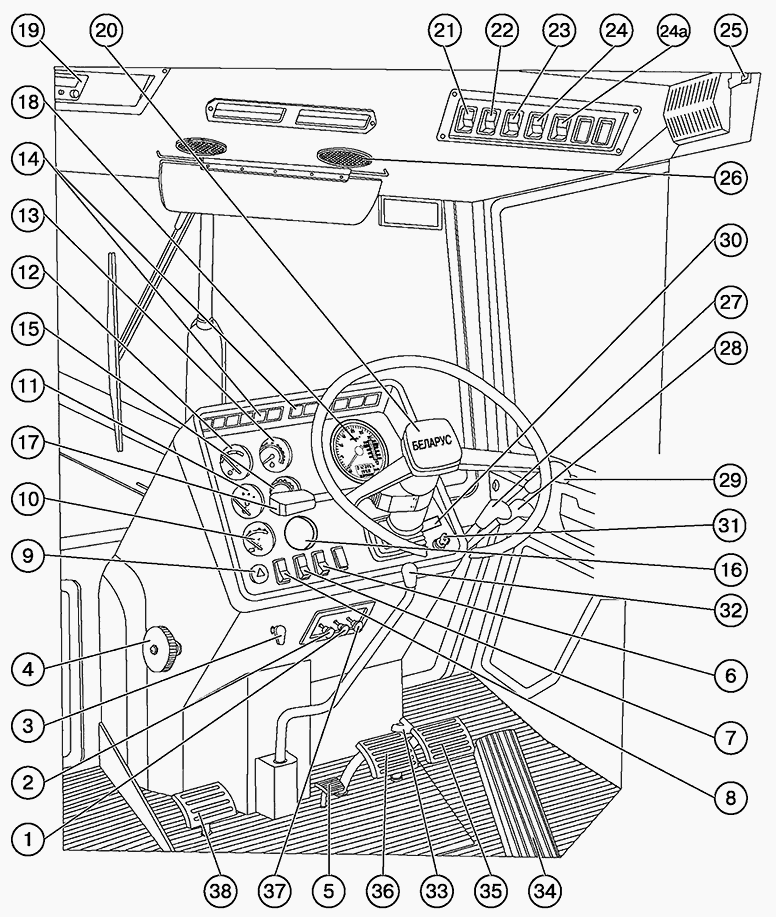

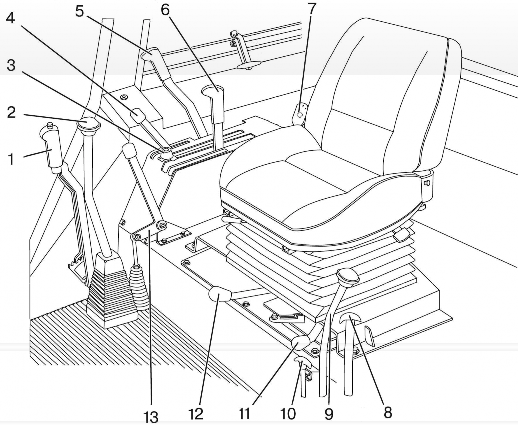

Кабина и органы управления

Трактор БЕЛАРУС 320.4 оснащен комфортабельной кабиной, в которой предусмотрена опция открывания крыши. Боковые и задние окна оснащены омывателем переднего стекла и электростеклоочистителем. Внутри кабины предусмотрена система отопления, а также вентиляция. Все это соответствует директиве ЕЭС и требованиям, предъявляемым ОЕСД.

Гидронавесная система

Она представляет собой универсальную, раздельно-агрегатную систему. Навесные орудия присоединяются к шарнирам продольных тяг и центральной тяги с помощью пальцев.

Аналоги

Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: МТЗ 320.4М, МТЗ 320, ХТЗСШ Т-16, ХТЗ Т-16, ВТЗ Т-25А, МТЗ 421, МТЗ 410, ХТЗ Т-25, МТЗ 311M, МТЗ 321M.
