Как отремонтировать шланги высокого давления?
Шланги высокого давления, которые более привычно называть рукавами высокого давления или РВД, предназначаются для того, чтобы поглощать или создавать рабочие усилия, которые под воздействием высокого давления передаются через закачанные в них жидкости или газы. Рукава высокого давления применяются, в основном, в гидравлических и пневматических системах и механизмах. Кроме промышленного производства, РВД также встречаются и в автомобильном транспорте – в гидроусилителях руля и в гидравлических насосах высокого давления, например, наиболее распространённой у нас в стране марки Kӓrcher.
- Повреждения шлангов высокого давления
- Как происходит ремонт шлангов высокого давления?
- Ремонт шлангов ГУР
Повреждения шлангов высокого давления
Причины разрыва и трещин шлангов высокого давления можно подразделить на несколько видов:
1. Брак изготовителя. Зачастую это некачественно сделанный обжим стыка шланга и фитинга из-за использования некачественного или неотлаженного оборудования.
2. Повреждения, которые получены при эксплуатации основного механизма. Они возникают как порезы и разрывы РВД. Самой распространённой причиной этого является провисание шлангов высокого давления из-за некорректно подобранной длины.
3. Повреждения, получаемые из-за несоответствия параметров шлангов эксплуатационным условиям. Это может быть как срыв фитинга, так и разрыв РВД. В результате давление превышает допустимое, на которое рассчитан сам рукав.
4. Повреждения внешнего слоя, возникающие при использовании РВД в неправильном температурном режиме, на работу в котором шланг не рассчитан.
Важно знать! Для максимального ограждения рукавов высокого давления от возможных повреждений необходимо серьёзно проверять их характеристики и параметры на соответствие эксплуатационным условиям. Прежде всего, это расчётное значение максимально допустимого давления, температуры и минимального изгиба РВД.
К наиболее распространённым повреждениям шлангов высокого давления можно отнести следующие:
1. Сильно подверженные коррозии фитинги.
2. Излом РВД.
3. Истирание и изнашивание верхнего слоя рукава.
4. Закупорка шланга.
5. Разгерметизация соединения фитинга.
6. Срыв фитинга с рукава.
7. Протечка соединения фитинга.
8. Повреждение внутреннего резинового слоя в результате воздействия высоких температур.
Как происходит ремонт шлангов высокого давления?
Из всего вышеизложенного можно подвести некий итог, что ремонт шлангов высокого давления заключается в замене фитингов или определённых повреждённых участков РВД.
Проводя замену, как в первом, так и во втором варианте потребуется обжим соединительной муфты. Технологически в обоих случаях эти действия практически идентичны.
1. Повреждённый шланг необходимо отсоединить от основного механизма.
2. Отрезаете новый рукав такого же размера, как и старый. Для замера необходимо брать расстояние между конечными торцами ниппелей. Лучше выбирать рукав, рассчитанный на максимально возможное давление в системе или хотя бы такой, который будет выдерживать большие нагрузки, чем заменяемый. При подборе необходимого диаметра руководствуйтесь маркировкой, указанной на рукавах. Заводская маркировка DN обозначает диаметр внутреннего канала шланга.
3. Если вам предстоит провести ремонт тяжёлого рукава, который рассчитан на выдерживание повышенного давления, его концы нужно зачистить изнутри и снаружи до металлической оплётки. Эту процедуру лучше проводить на окорочных станках.

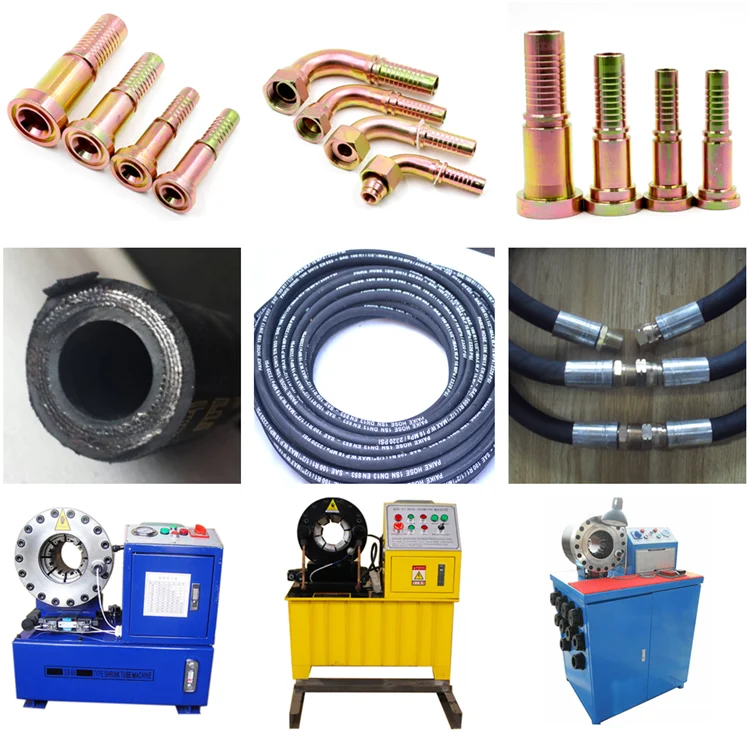

4. Далее подберите необходимые фитинги. Это может доставить некие неудобства, ввиду того, что импортные детали могут быть изготовлены совершенно по разным стандартам.
Если возникли затруднения, лучше замерить старый фитинг штангенциркулем и резьбомером. Это позволит наиболее точно подобрать необходимые параметры нового фитинга по таблицам.

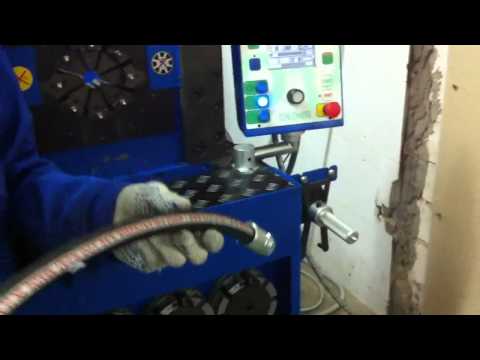

5. Далее нужно опрессовать фитинги на обжимном станке. На каждый диаметр индивидуально подбираются съёмные кулачки.
6. Затем обязательно проверьте качество выполненной процедуры при помощи контрольного щупа. В идеале тестировать нужно на специально оборудованном испытательном стенде. Если соединение нестандартное, в ход идёт ремонтный фитинг.
Ремонт шлангов ГУР
Шланги высокого давления гидроусилителя руля повреждаются, в основном, при вращении рулевого колеса, в процессе которого возникают серьёзные усилия. В результате происходит деформация эластичного элемента, который меняет размеры отверстий распределительного механизма, регулирующего перепады давления в гидравлическом цилиндре.
Происходит износ рукава ГУРа, подведённого к ограничительному клапану.
Этот элемент рассчитан на определённое давление, которое варьируется в зависимости от марки и модели автомобиля: от 70 до 130 кГс/см2. При таком высоком давлении ремонт повреждённого шланга гидроусилителя при помощи хомутов или проволоки попросту невозможен. Остаются пара вариантов: либо заменить целиком трубку ГУРа, либо только её повреждённые части, смонтировав фитинги на новый шланг.
Замена и монтаж нового шланга гидроусилителя руля проводится так:
1. Поднимите домкратами переднюю часть транспортного средства.
2. Выверните до упора руль в левую сторону.
3. На шприц с иголкой насадите трубку из бачка ГУРа и откачайте всю жидкость.
4. Затем отсоедините рукав и заглушите рабочие отверстия системы гидравлики.
5. Точно соблюдая все параметры, подберите новый шланг. В противном случае функциональные качества гидроусилителя руля изменятся.
6. Установите новый шланг, залейте обратно жидкость и проверьте качество монтажа.

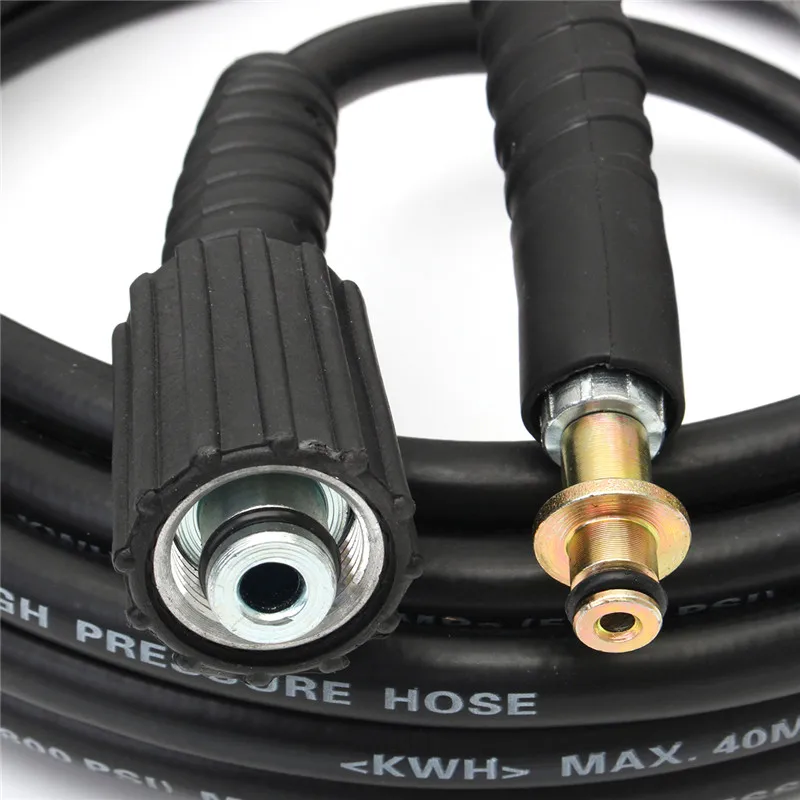

О замене штуцера на шланге для мойки высокого давления
Недавно писал о шланге высокого давления для автомойки и о том, что ошибся во время заказа. В итоге штуцер был на 1,5 мм меньше, чем на старом.
Как я не старался загерметизировать место подключения шланга, ничего не получилось. Через непродолжительное время давление (по паспорту 90 атмосфер) проделывало свищ.
Фирма, которая бы могла заменить штуцер и опрессовать его нашлась только в соседнем городе. Ехать только ради замены штуцера мне было не охота. Тем более, что старый шланг вполне выполнял свои функции. Поэтому я отложил это дело до поездки с оказией.
В комментариях к обзору кто-то предлагал использовать клещи для опрессовки наконечников, например СИП (самонесущий изолированный провод).
Во время написания обзора о шланге несколько раз натыкался на ролики, где авторы рассказывали, что смогли заменить штуцер без опрессовки.
Идея «опрессовки» шланга в домашних условиях проста. Вместо гильзы на соединение наматывается несколько слоев лески или капроновой нити.
Комментаторы к обзору высказывали сомнения, что такая конструкция не выдержит давление. Тем более в моменты включения и выключения, когда происходит гидроудар.
Дурная голова рукам покоя не дает. Поэтому через какое-то время я решил, попробовать тоже сделать замену. Тем более, что рисковал всего навсего куском нового шланга 5 см. Ну и необходимостью все-таки съездить в соседний город.
И вот в один день я решил заняться этим и для начала снять штуцер со старого шланга.
Когда я пытался добиться от фирмы по опрессовке хоть примерной стоимости замены штуцера, у менеджера проскочила фраза: все зависит от диаметра шланга, еще каких-то вещей и кто будет снимать старый штуцер. Тогда я не придал этому внимания. Но снять старый штуцер оказалось не так-то и просто (На фото штуцер от нового шланга. Во время работы не фотографировал старый).
Для начала штуцер имеет выступающую часть. Распилить вдоль гильзу не получится. Поэтому пришлось стачивать гильзу болгаркой.
Но это была не худшая часть.
Дело в том, что штуцер имеет паз, а гильза соответственно выступы с одной стороны, которые после опрессовки входят в этот паз.
Вот вырезать оттуда запрессованный алюминий, чтобы не повредить сам штуцер, оказалось непросто. В дело пошел гравер. В итоге потратив наверное не меньше получаса мне удалось снять старую гильзу почти без повреждений самого штуцера.
Далее было проще. Я очень плотно, стараясь виток к витку намотал четыре слоя капроновой нити.
В конце закрепил узел и намотку в нескольких местах с помощью супер клея.
Получилось примерно так.
После этого мыл машину несколько раз. Никаких проблем не возникает. Шланг отлично держится и не собирается слетать со штуцера.
YouTube постоянно подкидывает ролики, которые по его мнению меня могут заинтересовать.
И вот однажды появился ролик, в котором автор разрезает соединение шланга и штуцера опрессованного данным способом.
На фото видно, что нитка действительно очень хорошо «опрессовывает» шланг.
Так что данный способ вполне жизнеспособен, в случае, если нет возможности опрессовать шланг на специальном оборудовании.
Добавить в избранное
Понравилось
+34 +50
Обжим гидравлического шланга
Хорошо обжатое уплотнение необходимо для функционального и эффективного
гидравлический шланг.
Хороший, плотный, ровный
Обжим фиксирует соединитель шланга на месте и позволяет жидкости свободно проходить без утечек. Чтобы правильно обжать шланг, вам понадобится обжимной инструмент, предназначенный для использования со шлангом определенного диаметра. Вы должны выбрать обжимной инструмент в зависимости от шланга, который вы будете использовать, а не наоборот.
При сборке гидравлического шланга вам следует выбрать подходящий шланг, исходя из нескольких факторов: размера, температуры, области применения, среды и давления. Хотя все эти факторы важны для функциональности вашей гидравлической системы, размер определяет, какой обжимной инструмент вы будете использовать для закрепления фитинга. Размер шланга измеряется в диаметре, и тот, который вы выберете, может повлиять на стоимость, допустимое давление, скорость потока и эффективность работы.
Инструменты
Для обжима гидравлического шланга можно использовать один из двух способов: ручной обжим или гидравлический обжим.
Оба варианта одинаково эффективны и могут обеспечить высокое качество обжима, но какой из них вы используете, зависит от ваших требований к производительности (включая усилие обжима и максимальный обжим, используемые материалы, а иногда даже марку используемого шланга и/или оборудования).
Ручные обжимные станки
Как следует из названия, эти инструменты управляются вручную. Их портативность и относительная простота использования делают их идеальными для небольших обжимных работ. мобильная сборка. Большинство сварщиков и электриков будут носить с собой ручное обжимное устройство в своей сумке для инструментов. Устройство имеет открывающийся лоток, и вы можете вставить обжимные матрицы соответствующего размера для работы, что означает, что они довольно универсальны и просты использовать.
Недостатком этих ручных инструментов является то, что они немного менее точны, чем их аналоги с гидравлическим приводом. В гидравлических инструментах используется так называемый «автоматический диаметр обжима», измеряемый в микрометрах, что обеспечивает максимально точное обжатие шланга.
Ручные обжимные станки просто полагаются на здравый смысл пользователя, и, хотя они справятся со своей работой, сверхтонкий и точный обжим может быть лучше достигнут с помощью устройства с гидравлическим приводом.
Гидравлические обжимные инструменты
Гидравлические обжимные инструменты значительно дороже ручных обжимных инструментов, но они также намного эффективнее для обжима больших тиражей. Эти инструменты предпочтительнее для требовательных в промышленных условиях, где опрессовка является обычной операцией, а для максимальной скорости и точности требуется мощное оборудование.
Эти устройства обычно намного крупнее, тяжелее и сложнее, чем их портативные аналоги. Он также быстрее и мощнее, способен производить несколько плотных и точных обжимов с относительной скоростью. Однако некоторые гидравлические обжимные инструменты имеют ограниченную универсальность, поскольку обжимные матрицы, совместимые с машиной, настоятельно рекомендуют пользователю приобретать детали от одного и того же производителя.
Гидравлический обжим профессионального качества, широкий выбор инструментов для выполнения работы и знающие помощники, которые ответят на все ваши вопросы,
Action Supply — это источник всего, что касается промышленности.
Устройство для обжима гидравлических шлангов, насосы, матрицы, полки и пилы от Unisource.
Обжимные станки для гидравлических шлангов и другие инструменты составляют основу гидравлической линии Unisource. Ассортимент нашей продукции варьируется от портативных 60-тонных гидравлических обжимных машин с ручным насосом до стационарных обжимных машин до 240 тонн. Насосы могут быть ручными, пневматическими или электрическими/гидравлическими. Возможности гидравлического обжимного станка для шлангов доходят до обжима 2-дюймовых двухжильных или 1-1-/4-дюймовых шестижильных витков. Вы можете рассчитывать на широкий ассортимент штампов и стеллажей, а также подставок. Наши шланговые пилы также рассчитаны на 2-дюймовые двухпроводные или 1-1/4-дюймовые шестиспиральные.
Для получения информации о сборке гидравлических шлангов обратитесь к нашему основному каталогу гидравлических шлангов. Для получения информации о характеристиках обжима свяжитесь с Unisource.
Переносной гидравлический обжимной инструмент D160
60-тонный цилиндр весом всего 50 фунтов способен обжимать 4-проводные шланги диаметром до 1-1/4 дюйма и 6-проводные шланги диаметром до 1 дюйма. D160 — это по-настоящему портативный обжимной инструмент, который можно переносить практически в любое место, где требуется обслуживание. Съемный толкатель и перевернутое положение матрицы упрощают точное позиционирование. Индикатор «Micro Site» обеспечивает точность и повторяемость обжима. Монтажные отверстия в основании позволяют при необходимости установить обжимной станок на стол или на кузов грузовика. Выберите ручной или пневматический насос на 10 000 фунтов на квадратный дюйм. Гидравлические обжимные станки и насосы также доступны отдельно. Доступны матрицы от 7 до 39 мм.мм заказываются отдельно.
| Материал | Высокопрочные алюминиевые фланцы и трубчатая рама |
| Для шланга с внутренним диаметром | До 1-1/4 дюйма, 2 или 4 провода; Шесть проводов до 1″ |
| Насос | Ручной или пневматический/масляный 10 000 psi |
| Матрицы | от 7 мм до 39 мм |
D160 60-ТОННЫЙ ПОРТАТИВНЫЙ ОБЖИМНЫЙ МАШИН БРОШЮРА
Двухступенчатый ручной насос D100-01 и ножной пневматический/масляный насос D100-02
Ручной насос серии VHP 10,000 ValPower®. Пневматический насос серии VHP 10,000 ValPower®.
БРОШЮРА ДЛЯ РУЧНЫХ И НОЖНЫХ НАСОСОВ
D105-101431 Дополнительная полка
Дополнительная полка для штампов.
ДОПОЛНИТЕЛЬНАЯ ПОЛКА ДЛЯ МАШИН
60-тонный обжимной инструмент для гидравлических шлангов D165
Обжимной инструмент для гидравлических шлангов D165 может обжимать 4-жильный шланг диаметром до 1-1/4 дюйма и 6-жильный шланг диаметром до 1 дюйма.
Этот обжимной станок предназначен для более высоких производственных требований. Использует электрический/гидравлический насос мощностью 1 л.с. Съемный толкатель и перевернутое положение матрицы упрощают точное позиционирование. Индикатор «Micro Site» обеспечивает точность и повторяемость обжима. Монтажные отверстия в основании позволяют при необходимости установить обжимной станок на стол или на кузов грузовика. Доступны матрицы от 7 до 39 мм.мм заказываются отдельно.
Особенности
- Матрицы с цветовой маркировкой
- Насос ValPower® 1 л.с., 110 В
- Дистанционный выключатель пуска/останова
- Полностью регулируемые параметры обжима микрометрического типа позволяют использовать широкий спектр шлангов и фитингов без необходимости использования специальных прокладок и прокладок.
- Встроенный ограничитель втягивания для более быстрого обжима
- Доступный ограничитель фитинга для более быстрого повторного обжима
- Метрический микрометр / эталон
- Автоматическое отключение для точного и воспроизводимого обжима
- Полный ассортимент штампов
БРОШЮРА ОБЖИМНОГО УСТРОЙСТВА D165
Принадлежности
- Дополнительная полка для хранения штампов (не входит в комплект)
CC30/220 В – 155-тонный горизонтальный гидравлический обжимной станок для шлангов
Идеально подходит для многих небольших магазинов, где ограничено пространство и требуется возможность обжима широкого спектра шлангов и фитингов.
Повышение производительности при сохранении компактного размера головки и занимаемой площади стало возможным благодаря использованию насоса на 11 000 фунтов на квадратный дюйм и улучшенной конструкции внутренних компонентов головки. Усилие обжима 155 тонн позволяет обжимать 2-жильный шланг диаметром до 2 дюймов или 6-жильный шланг диаметром 1-1/4 дюйма. Большой 4.9Дюймовое отверстие горловины позволяет вставлять под прямым углом и специальные фитинги с задней стороны обжимного станка.
Характеристики
- 155 тонн Доступное усилие обжима (обжим двухжильного шланга до 2 дюймов)
- Большое отверстие горловины 125 мм (4,9 дюйма) для угловых и специальных фитингов
- Насос ValPower® с рабочим давлением 11 000 фунтов на кв. дюйм обеспечивает максимальное усилие в компактном корпусе
- Точная цифровая регулировка прямого считывания упрощает точную настройку обжима
- Ограничитель отвода ограничивает ход матрицы для более быстрого повторного обжима (ориентировочно 500 сборок/час)
- Защитные прокладки из пеноматериала предотвращают повреждение внутренних поверхностей мусором
- Клапан удержания/втягивания позволяет оператору выполнять толчковый режим и удерживать в любой момент во время настройки
- Варианты ручного/автоматического цикла
- Большой масляный резервуар обеспечивает охлаждение компонентов во время повторяющихся циклов опрессовки
- Доступны варианты однофазного питания 110 В или 220 В
Принадлежности
- Опциональная полка для хранения штампов обеспечивает порядок и легкодоступность штампов.
- Дополнительный инструмент для замены магнитных матриц позволяет быстро и без проблем заменить матрицы.
CC30 ГОРИЗОНТАЛЬНЫЙ ОБЖИМНОЙ МАШИНЫ БРОШЮРА
CC30-102616-84MM Держатель матрицы
Держатель матрицы с девятью станциями
CC30 ДЕРЖАТЕЛЬ МАТРИЦЫ БРОШЮРА
CC150 240-Ton производство c150 240-Ton высокая обжимная машина 90. Усилие обжима 240 тонн позволяет обжимать 2-жильные шланги диаметром до 2 дюймов, а также 1-1/4-дюймовые или 6-проводные шланги. Большое отверстие горловины диаметром 4,7 дюйма позволяет вставлять под прямым углом и специальные фитинги с задней стороны обжимного станка. Мощный пяти л.с. 230 В, 3-х фазный насос. Дополнительный держатель матрицы с девятью станциями.
Характеристики
- Емкость шланга до 1-1/2 дюйма с 6 проводами и 2 дюйма с 4 проводами
- Доступен полный ассортимент штампов и принадлежностей
- Мастер-матрица, внутренний диаметр: 84 мм
- Максимальное раскрытие матрицы: диаметр матрицы в закрытом состоянии + 38 мм
- Метрический микрометр с прямым отсчетом
- Автоматическое отключение обеспечивает повторяемость
- Гидравлический насос 5 л. с. (8 галлонов)
- 3-фазный насос 230 В, стандарт
- 3-фазный насос 440 В, опционально
- Резервуар гидравлического масла ISO 46 для охлаждения компонентов во время работы
- Размер: Д 29″ X Ш 20″ X В 28″
с. (8 галлонов)Принадлежности
- Опциональная полка для хранения штампов обеспечивает порядок и легкодоступность штампов.
- Магнитный инструмент для замены штампов (входит в комплект) делает замену штампов быстрой и беспроблемной операцией.
CC150 ОБЖИМНАЯ БРОШЮРА
Uniflex UA4 – 135-тонный обжимной станок
Мощный обжимной станок UA4 для мастерских, способный обжимать широкий спектр шлангов, до 1-1/2 дюйма 4-проводных или 1-1/4 дюйма 6-жильных (даже двух штучные версии) предлагает максимальную гибкость по отличной цене. Открытые, скользящие по горизонтали компрессионные матрицы подпружиниваются, чтобы облегчить обжим коротких фитингов под углом 90 ° с длинными шейками. Благодаря стандартному однофазному блоку питания 110–115 В UA4 готов к работе по всему миру.
Этот обжимной инструмент также оснащен легендарной технологией подшипников скольжения GREASELESS.
Характеристики
- Блок питания 110–115 В, однофазный
- Обжим до 1-1/2” 4-проводного или до 1-1/4” 6-проводного
- Насос электрический/гидравлический – 1 л.с.
- Матрицы от 9 мм до 57 мм
- Технология подшипников скольжения без смазки
Принадлежности
- Дополнительная подставка для обжима UA4-Stand
БРОШЮРА ОБЖИМНОГО УСТРОЙСТВА CC150
Дополнительный штатив UA4
Uniflex S4 Ecoline – 180-тонный гидравлический обжимной станок для шлангов
Обжимной станок для производства без смазки, автономный агрегат с питанием 230 В, 3 фазы. Сервисный обжимной инструмент имеет усилие обжима 180 тонн и рассчитан на диапазон обжима до 70 мм. Это идеальный выбор для гидравлических шлангов в сборе до 1-1/2 дюйма и для промышленных шлангов в сборе до 2 дюймов.
Этот гидравлический инструмент для обжима шлангов также оснащен легендарной технологией подшипника скольжения без смазки.
Особенности
- Питание 230 В, 3 фазы
- Обжимает 4-спиральный шланг до 2 дюймов или до 1-1/2 дюйма R15
- Электрический/гидравлический насос
- Матрицы от 9 мм до 62 мм
- Усилие обжима 180 тонн
- Безмасляные подшипники скольжения
Принадлежности
- Дополнительная подставка для обжима S4-Stand
S4 ECOLINE – 180-ТОННЫЙ ОБЛИМПОВАЛЬНЫЙ МАШИН – БРОШЮРА
Дополнительный штатив UA4
Шланговые пилы HS300 и HS500
HS300 — шланговая пила мощностью 3 л. 4-дюймовый 6-жильный шланг. HS500 — это шлангорез мощностью 5 л.с., который может разрезать двухжильный шланг диаметром до 2 дюймов или шестижильный шланг диаметром до 2 дюймов. Стандарт в 230В, 3 фазы. Счетчик отслеживает количество сделанных разрезов и легко обнуляется.
