Кормоуборочный комбайн КСК-100. Устройство и схема

Самоходный кормоуборочный комбайн КСК-100 предназначен для уборки силосных культур с одновременным измельчением стеблей и погрузкой их в транспортные средства; может применяться для скашивания трав и подбора валков на сенаж, травяную муку и др.

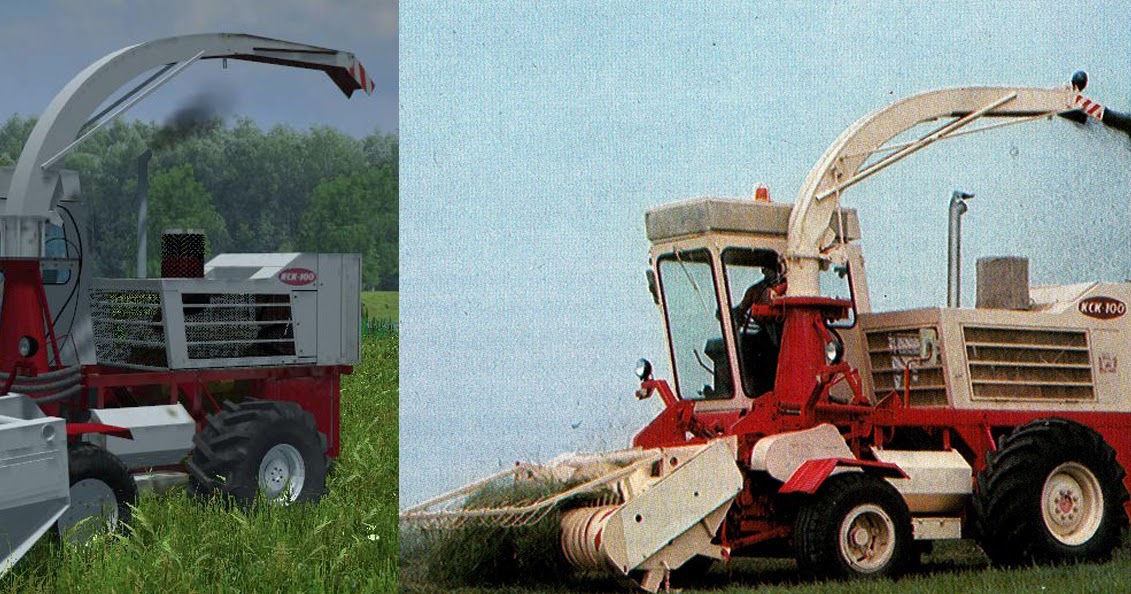

Кормоуборочный комбайн КСК-100

Устройство КСК-100

Основные сборочные единицы комбайна — жатка, самоходный измельчитель, включающий в себя шасси, двигатель, механизмы передач, рулевое управление, органы контроля и управления. Комбайн может оснащаться жаткой для уборки трав, подборщиком валков и сменным измельчителем.

Схема комбайна КСК-100: 1- режущий аппарат; 2 — мотовило; 3 — шнек жатки; 4 и 5 — верхние вальцы; 6, 7 и 8 — нижние вальцы; 9 — противорежущий брус; 10 — измельчающий барабан; 11 — отсекатель; 12 — силосопровод; 13 — направляющий козырек.

Принцип работы

Технологический принцип работы комбайна КСК-100 заключается в следующем. Растительная масса подается граблинами мотовила к шнеку. Шнек сужает ее поток и направляет в питающий аппарат. Масса сжимается верхними и нижними вальцами и по противорежущему брусу попадает к барабану, где измельчается.

Работа жатки

Далее измельченная масса по силосопроводу направляется в движущееся сбоку от комбайна или прицепленное сзади к нему транспортное средство. При комплектовании силосоуборочного комбайна КСК-100 сменным измельчающим аппаратом со швырялкой, измельченная барабаном масса попадает в швырялку и по силосупроводу направляется в транспортное средство.

Комбайн КСК-100 и его модификации в течении многих десятков лет являлись основными кормоуборочными комбайнами на территории СССР и странах СНГ.

Технические характеристики комбайна КСК-100

Тип двигателя	СМД-72	Д-260.4
Эксплуатационная мощность двигателя, кВт (л. с.)	147 (200)
Удельный расход топлива, г/кВт.ч (г/л.с.ч.)	228 (168)	221(162)
Число и расположение цилиндров	6-V-образный
Пропускная способность, кг/с
– зеленой травы	10
– подвяленной травы	7
– кукурузы на силос	25
Расчетная регулируемая длинна резки, мм	5−100
Рабочая скорость, км/ч	до 12
Транспортная скорость, км/ч	до 20
Ширина захвата сменных рабочих органов, м:
– жатки барабанной для грубостебельных культур	3,0
– жатки для уборки грубостебельных культур	3,4
– жатки для уборки трав	4,2
– подборщика	2,2
