Кормоуборочный комбайн КСК-100. Устройство и схема

Самоходный кормоуборочный комбайн КСК-100 предназначен для уборки силосных культур с одновременным измельчением стеблей и погрузкой их в транспортные средства; может применяться для скашивания трав и подбора валков на сенаж, травяную муку и др.

Кормоуборочный комбайн КСК-100

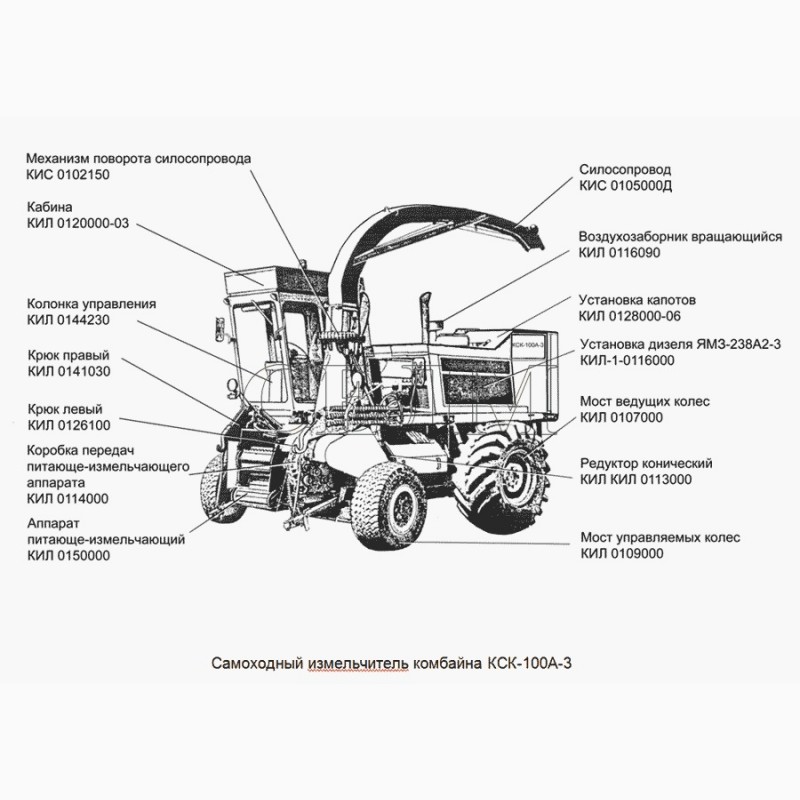

Устройство КСК-100

Основные сборочные единицы комбайна — жатка, самоходный измельчитель, включающий в себя шасси, двигатель, механизмы передач, рулевое управление, органы контроля и управления. Комбайн может оснащаться жаткой для уборки трав, подборщиком валков и сменным измельчителем.

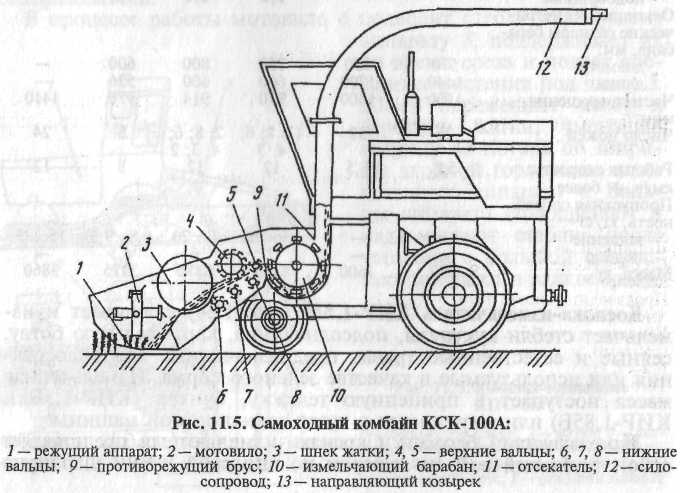

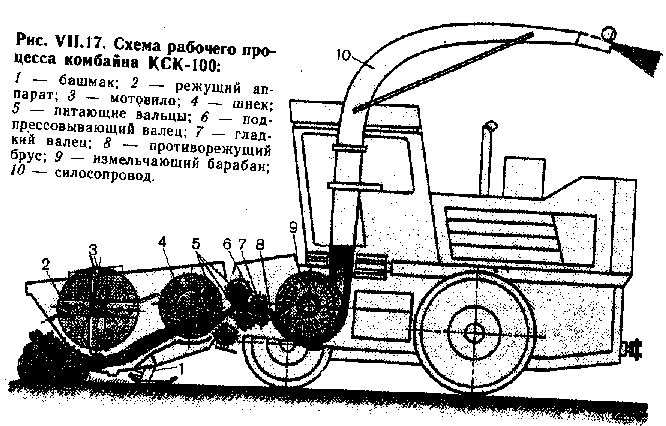

Схема комбайна КСК-100: 1- режущий аппарат; 2 — мотовило; 3 — шнек жатки; 4 и 5 — верхние вальцы; 6, 7 и 8 — нижние вальцы; 9 — противорежущий брус; 10 — измельчающий барабан; 11 — отсекатель; 12 — силосопровод; 13 — направляющий козырек.

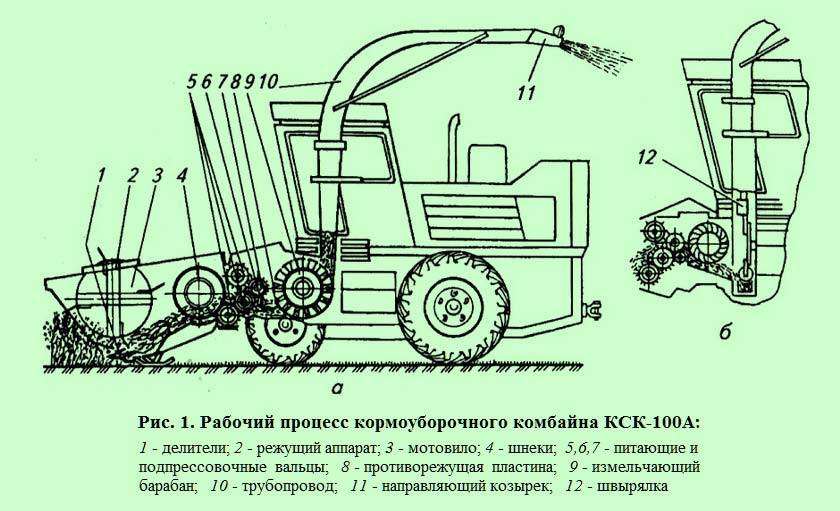

Принцип работы

Технологический принцип работы комбайна КСК-100 заключается в следующем. Растительная масса подается граблинами мотовила к шнеку. Шнек сужает ее поток и направляет в питающий аппарат. Масса сжимается верхними и нижними вальцами и по противорежущему брусу попадает к барабану, где измельчается.

Работа жатки

Далее измельченная масса по силосопроводу направляется в движущееся сбоку от комбайна или прицепленное сзади к нему транспортное средство. При комплектовании силосоуборочного комбайна КСК-100 сменным измельчающим аппаратом со швырялкой, измельченная барабаном масса попадает в швырялку и по силосупроводу направляется в транспортное средство.

Комбайн КСК-100 и его модификации в течении многих десятков лет являлись основными кормоуборочными комбайнами на территории СССР и странах СНГ.

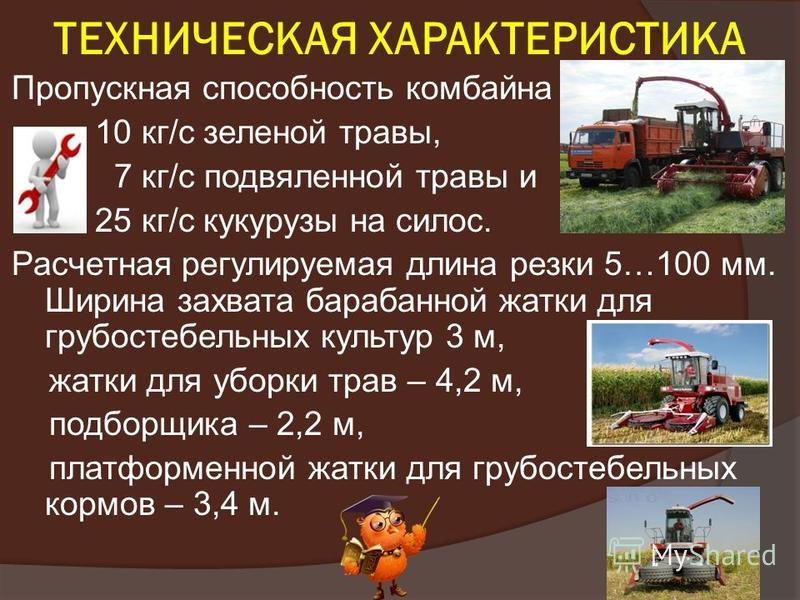

Технические характеристики комбайна КСК-100

Тип двигателя	СМД-72	Д-260.4
Эксплуатационная мощность двигателя, кВт (л. с.)	147 (200)
Удельный расход топлива, г/кВт.ч (г/л.с.ч.)	228 (168)	221(162)
Число и расположение цилиндров	6-V-образный
Пропускная способность, кг/с
– зеленой травы	10
– подвяленной травы	7
– кукурузы на силос	25
Расчетная регулируемая длинна резки, мм	5−100
Рабочая скорость, км/ч	до 12
Транспортная скорость, км/ч	до 20
Ширина захвата сменных рабочих органов, м:
– жатки барабанной для грубостебельных культур	3,0
– жатки для уборки грубостебельных культур	3,4
– жатки для уборки трав	4,2
– подборщика	2,2

Комбайн КСК-100: технические характеристики и регулировка

Силос – важная составляющая в корме сельскохозяйственных животных, поэтому его сбор важен, для этого используют силосоуборочные машины, в данной статье будет рассмотрена одна из них.

Кормоуборочный самоходный комбайн КСК-100

Его используют для уборки подсолнечника и других различных силосных культур и для скашивания зеленых культур, подбора из валков подвяленных сеяных и естественных трав с одновременным измельчением и погрузкой в транспортные средства.

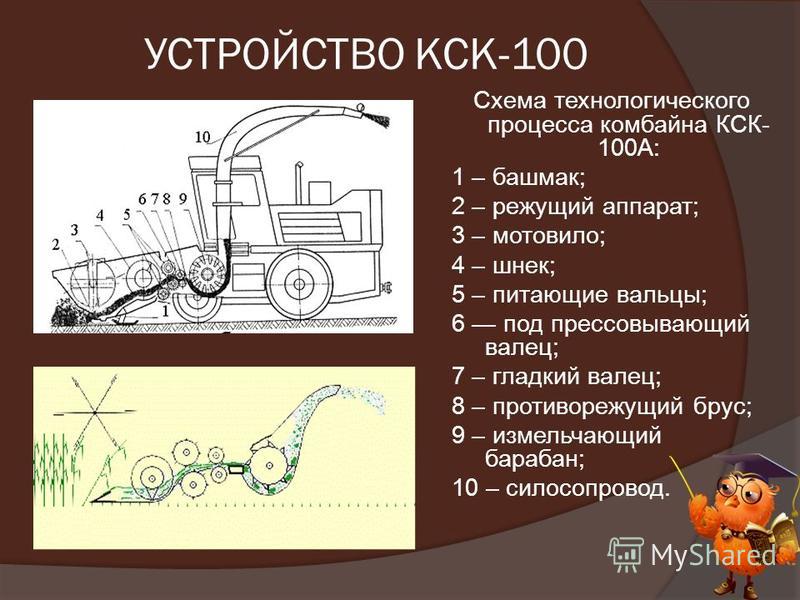

Устройство комбайна КСК-100

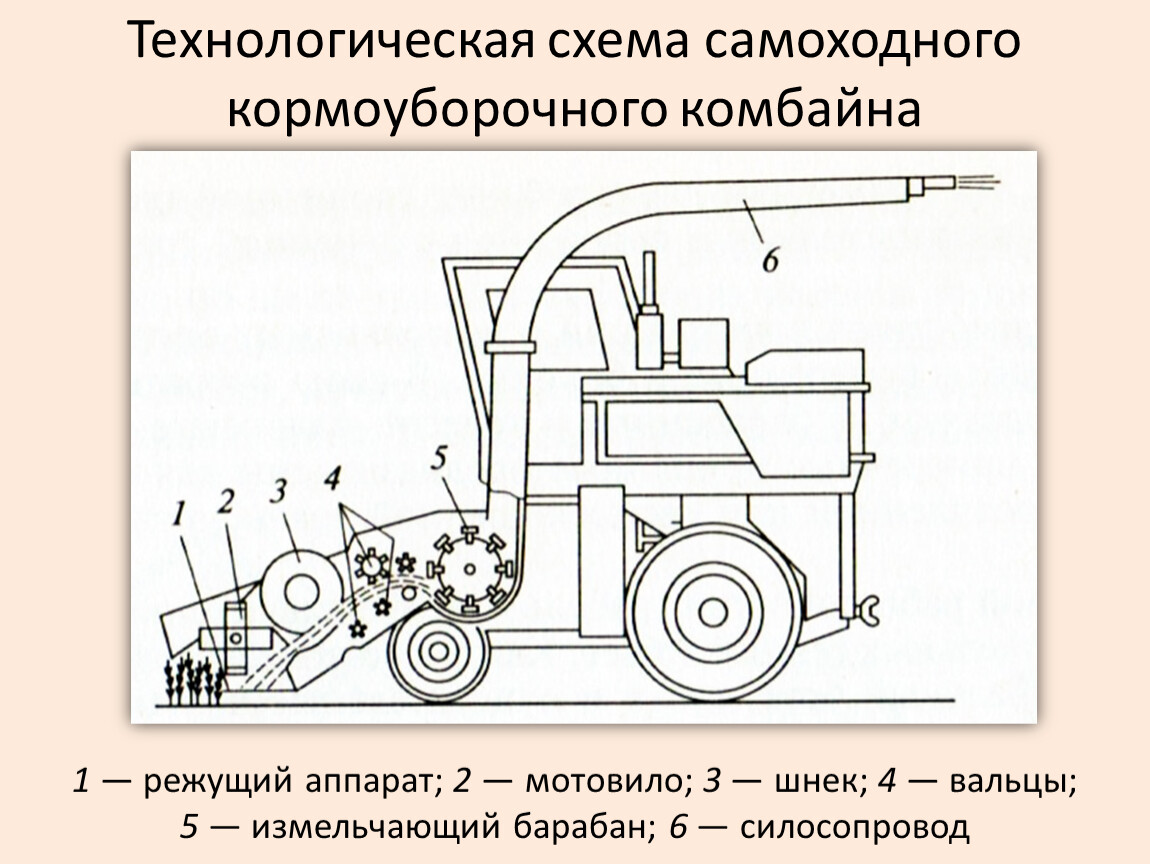

Приведем полную схему кормоуборочного комбайна КСК-100 с пояснением

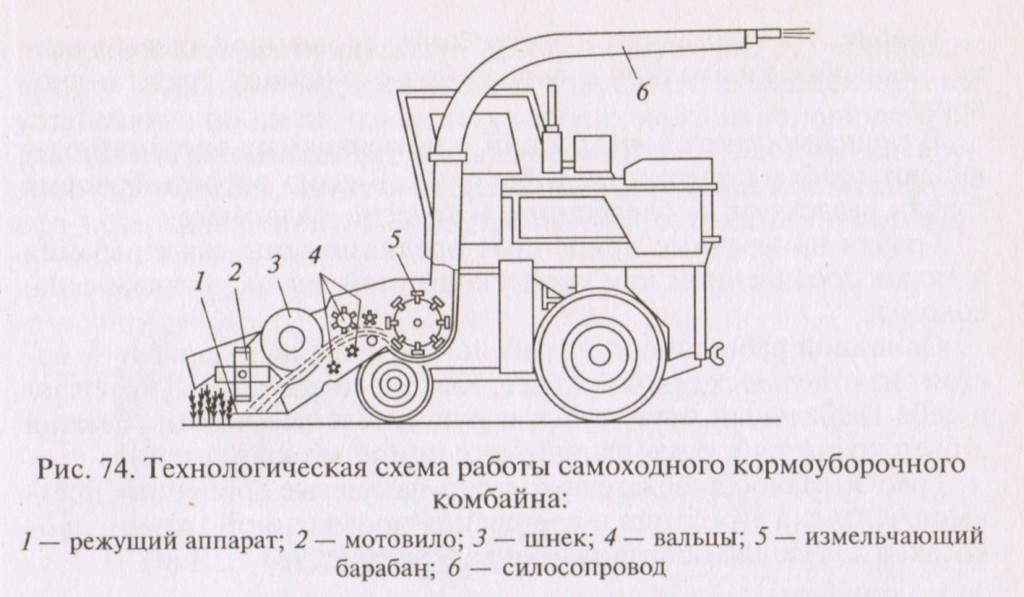

1 — режущий аппарат; 2 — мотовило; 3 — шнек; 4 и 5 — передние вальцы; 6 — гладкий валец; 7 — противорежущий брус; 8 — измельчающий барабан; 9 — силосопровод; 10 — козырек.

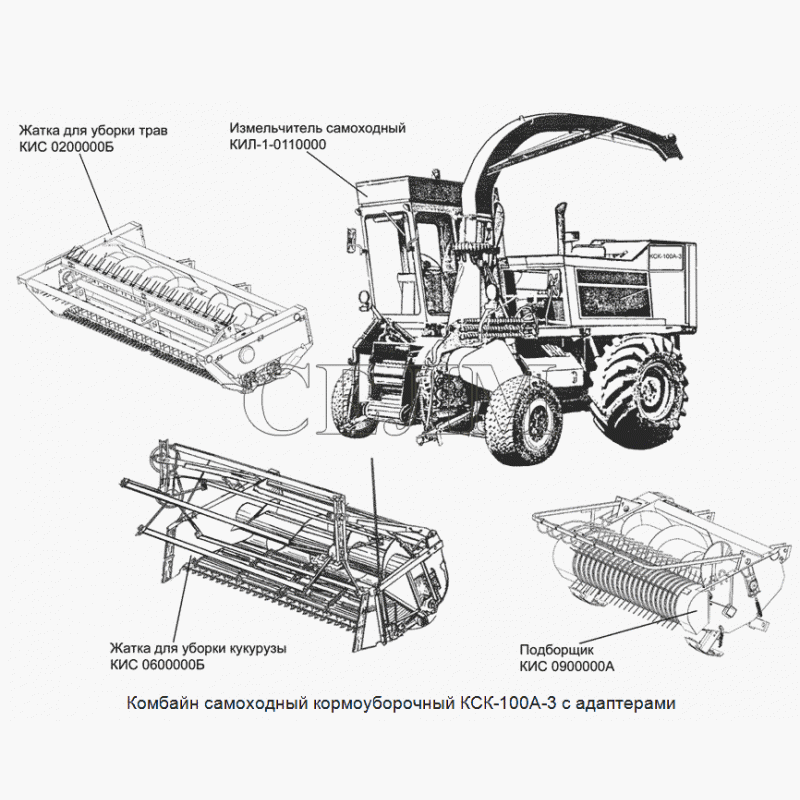

Комбайн состоит из шасси с двумя ведущими и управляемыми колесами, дизеля СМД-72 и измельчителя. Комбайн КСК-100 комплектуют сменными рабочими машинами, жаткам (ширина захвата 4,25 м и 3,2м), которая нужна для скашивания трав, а меньшая для уборки кукурузы и подсолнечника, а также измельчающим аппаратом со швырялкой (дополнительной) и тележками для транспортировки жаток. Работает комбайн следующим образом.

Растительная масса подается мотовилом 2 к режущему аппарату 1, срезается им и поступает к шнеку 3. Шнек сужает ее поток и направляет в питающий аппарат. Растения захватываются вальцами 4, 5 и 6, подаются к барабану 8 и измельчаются. По силосопроводу 9 измельченная масса направляется в движущееся слева (справа) или прицепленное сзади к комбайну транспортное средство.

При уборке переувлажненной или сухой массы используют сменный барабан и швырялку. Масса измельчается барабаном и швырялкой выбрасывается по силосопроводу в транспортное средство. Применение сменного барабана и швырялки повышает качество измельчения, но требует больших затрат энергии. Поэтому производительность комбайна несколько снижается.

Рабочие органы комбайна КСК-100 приводятся от дизеля через клиноременную передачу, контрпривод, карданную передачу, коническо-цилиндрический редуктор и коробку передач привода питающего аппарата. Барабан 8 приводится во вращение непосредственно от коническо- цилиндрического редуктора через цепную муфту, а питающий аппарат — от реверсивной коробки передач. Верхние вальцы 4 и 5 приводятся через цепную передачу, гладкий валец 6 — через цепную муфту, а нижние вальцы 4 —от вальца 6 через цилиндрический редуктор. Силосопровод 7 и его козырек 10 поворачиваются гидроцилиндрами.

Трансмиссия комбайна включает в себя трехступенчатую коробку передач и систему объемного гидропривода ведущих колес, которая позволяет бесступенчато изменять скорость движения комбайна в пределах каждого диапазона скоростей коробки передач, а также обеспечивает реверсирование направления движения и торможение.

Объемный гидропривод ведущих колес состоит из масляного бака, фильтров, гидронасоса переменной подачи, гидромотора постоянного рабочего объема, насоса подпитки, рукавов низкого и высокого давления, а также масляного радиатора. Насос приводится в действие от дизеля через карданный вал. Гидромотор крепится фланцем к коробке передач.

Скорость движения комбайна изменяют регулированием подачи гидронасоса.

Давление в основной системе — 35 МПа, в системе подпитки — до 1,5 МПа, в системе слива —до 0,25 МПа.

Регулировка КСК-100

Они не имеют существенных отличий от регулировок аналогичных рабочих органов машин для скашивания, подбора и измельчения кормовых культур.
Комбайн имеет 11 установочных размеров длины резки массы от 5 до 101 мм. Достигаются они при установке на валы коробки передач питающего аппарата сменных звездочек и изменении числа ножей измельчающего барабана.
Зазор между ножами барабана 8 и противорежущим брусом 7 (0,4…1 мм) регулируют перемещением последнего.

Характеристики комбайна КСК-100

Приведем полные характеристики для различных модификаций кормоуборочного комбайна.

<trid=»tabbg»>Высота среза (минимальная)

	КСК-100	КСК-100-1	КСК-100-2	КСК-100-3
Модель двигателя	СМД-72		Д-260.4	ЯМЗ-238АМ-2-3
Тип мелющего аппарата	барабанный
Максимальная пропускная способность в момент сбора (кг/сек)
зеленые травы	10	8	10	10
Провяленые	7	6	7	7
Силос	25	20	25	25
Ширина захвата жатки (метры)
травы	4,2
силос	3,4
барабан	3		3
Ширина захвата подборщика (метры)	2,2			1,85
травы	60
силос	80
Скорость движения (км/ч)
рабочая	12
транспортная	22	20		—
Масса (т)	11	11,5
