 Самое распространненое оборудование для соединения проводов, кабелей, муфт и штекерами это паяльник. Перед использованием паяльника внутренние жилы защищаются и припаиваются в гильзах и на концах контактов. Это очень популярный способ, но у него есть ряд серьезных недостатков. Прежде всего что данное паяное соединение неоднородно по качеству. Также провода по отдельности нельзя припаять идеально и из-за этого теряется сигнал и становится возможным короткое замыкание. Что может привести не только к плохому сигналу, но и к самому настоящему пожару. Во-вторых, при частом соединении проводов такое паяное соединение со временем ухудшается и не может выдерживать нагрузку как ранее. При близком расположении жил появляется проблема с нехваткой места. В популярных вилках и обычных розетках жили находятся рядом с друг другом и пайка совершенно не удобна. Можно расплавить защиту соседнего провода, можно залить пайкой провод, можно вызвать короткое замыкание простой ошибкой и неакуратностью. Для решения всех этих проблем электрики придумали способ соединения через опрессовку. Она популярна в различных индустриях, например очень популярна для автомобильны проводов.

Что такое опрессовка проводов?

Решение всех недостатков обычной пайки нашли простое как швейцарские часы. Все проводники и кабели специальным “обжимом” запресовывают в гнездо или разъем. Профессиональные “обжимные инструменты” (кримпер, пресс-клещи или инструмент для опрессовки/обжима клемм и наконечников) могут регулировать давление обжима и толщину проводов. Получается удобная, надежная замена обычной пайке. Конец коаксиального провода вставляется в наконечник и с помощью специальных плоскогубц сжимается и фиксируется для будущего соединения.

Cabeus HT-TK-04 Набор инструментов ( инструмент обжимной для кабельных наконечников, отвертка, сменные насадки 5 шт. )

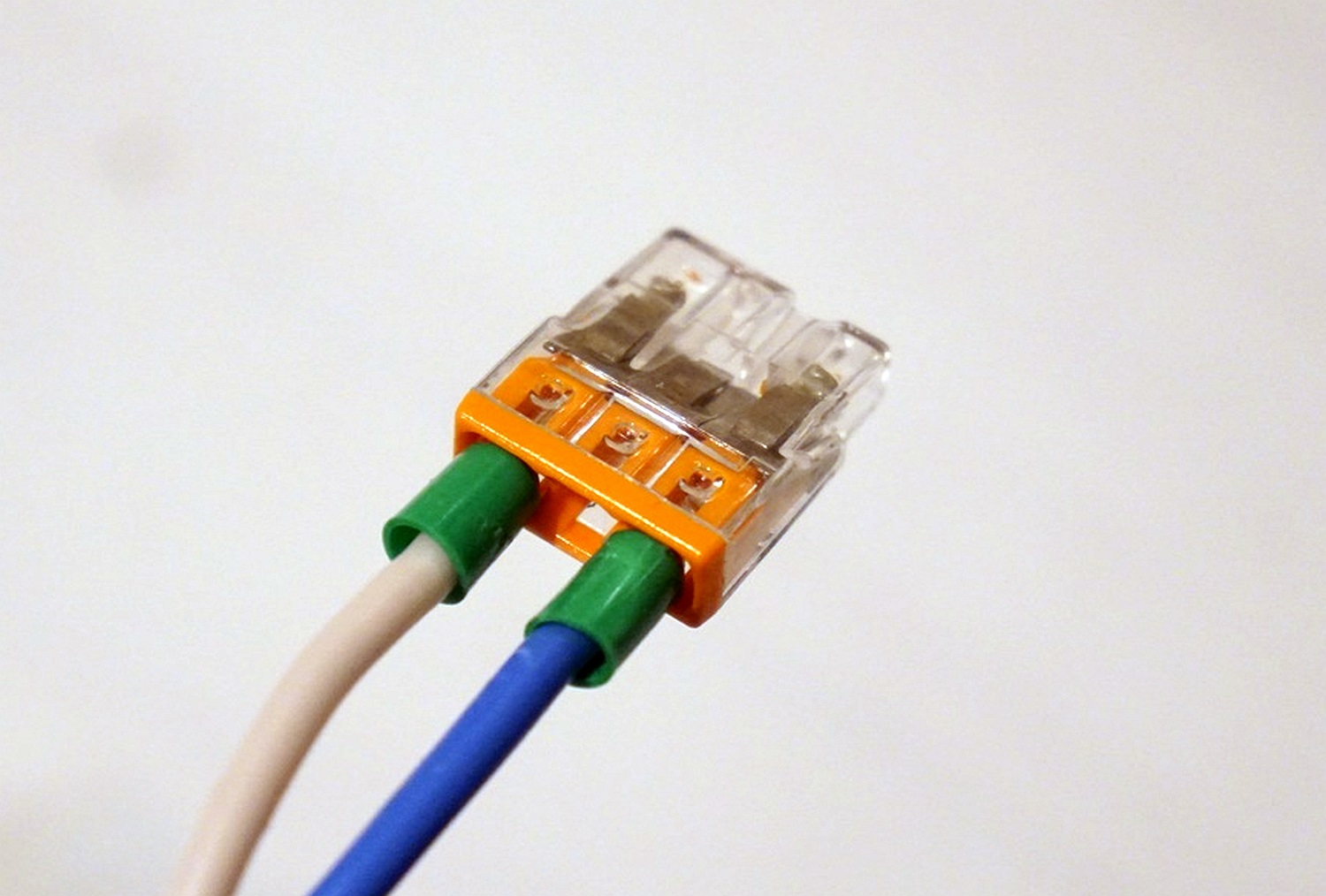

Таким образом можно создавать различные наконечники у кабельных коннекторов:

• гильзы,
• кольцевые,
• вилочные,
• штыревые наконечники,
• стыковые соединители.

В продаже есть огромное количество наконечников для проводов под обжим. Как и оборудование: клещи или гидравлический пресс для обжима. Также у нас есть наборы наконечников для обжатия. Клещи для обжима наконечников проводов rj 45 и rj 12 можно приобрести на нашем сайте.

Cabeus HT-TK-01 Набор инструментов

Как подготовить провода к обжиму?

Начинают обжим многожильных проводов с резки кабеля в нужном месте. Рез должен быть ровным, аккуратным, сделанным под прямым уголом и без физических повреждений. После начинаем готов рез к обжиму. Снимаем изоляцию на длину до 1-2 см. Длина определяется точкой подключения. Важно не повредить при этом проводник. Чаще всего используют стриппер для очистки провода. После очистки с помощью клещей или гидравлического пресс обжимаем провода нужным наконечником или контактом.

Cabeus HT-203M Многофункциональный инструмент для зачистки и обрезки кабелей d=0. 5-6 мм, диаметр обрезаемых винтов в миллиметрах

Cabeus HT-318 Инструмент для зачистки и разделки витой пары, 110 тип

Как нужно опрессовывать кабельные наконечники – порядок действий?

1. Выбирают наконечник и соединитель по типу использования в зависимости от нужного соединения. Также от потребностей электрика зависит выбор сечение, тип провода, материал. Вариантов много в зависимости как будут использовать в дальнейшем.
2. Существует 7 способов обжима: компрессионный фитинг, овальная, трапециевидная, круглая и квадратная, обертывание жилы кабеля изоляцией,  шестигранная опрессовка. Самая популярная и чаще используемая – компрессионный фитинг. Он подходит для неизолированных медных, вставных и необработанных вариантов.
3. Защищать проводник нужно до длины по ширине обжатия кабеля. В зависимости от наконечника и метода обжима.
4. После защистки проводник необходимо очистить от примесей, окислителей, пыли.
5. Чаще всего обжимать нужно тем инструментом, который рекомендуем производитель. Таким образом можно получить более качественное соединение и минимальный уровень брака. У профессиональных инструментов существуют различные насадки для разных размеров и параметров. Можно с помощью такого инструмента обжимать провода 2.5 наконечником как и 1.5 и даже 6 мм2.
6. Хороший обжим это когда матрицы полностью вошли и сработал защита от пережатия на гидравлическом прессе.
7. Для последующего удобного использования обжитого кабеля его нужно промаркировать.
8. Важно сохранять направление обжима – направление опрессовки к основному телу кабеля.

Как пользоваться обжимом для наконечников проводов?

Видео обжима наконечников проводов

Рейтинг клещей для обжима наконечников проводов

Cabeus HT-268 Инструмент обжимной для RJ-45, RJ-12

 Cabeus HT-L2182R Инструмент обжимной для RJ-45, профессиональный

Cabeus HT-236N3 Инструмент обжимной для экранированных коннекторов RJ-45 (8р8с) с хвостовиком

Cabeus HS-236Q1 Инструмент обжимной для экранированных коннекторов RJ-45 (8р8с) с хвостовиком

Cabeus HT-2010NT (HT-022) Инструмент обжимной 3 в 1 для RJ-45, RJ-11/12 с тестером для витой пары

Cabeus HT-N468B Инструмент обжимной для RJ-45, RJ-12, профессиональный

Cabeus HT-2008AR Инструмент обжимной для RJ-45, RJ-12, RJ-11 (8P8C, 6P6C, 4P4C), профессиональный, с храповым механизмом

Cabeus HT-500 Инструмент обжимной для RJ-45, RJ-12, профессиональный

Cabeus HT-568 Инструмент обжимной для RJ-45 (8р8с), RJ-11/12 (6р6с, 6р4с, 6р2с)

Как обжать наконечник без инструмента

Что делать если у вас под рукой нет специальных инструментов для опрессовки или просто не хочется их покупать, если нужно обжать всего лишь один или два наконечника?

Многие сталкиваясь с этой проблемой прибегают к неправильным способам, которые в дальнейшем только ухудшают контакт, не обеспечивая надежного соединения.

Они начинают расплющивать наконечник молотками, просто сдавливать его в слесарных тисках, сминать пассатижами, запрессовывать зубилом. Все эти методы не верные и не приносят нужного результата.

После такой самодеятельности получается плохой контакт с его дальнейшим нагревом в процессе работы.

Правда некоторые умудряются и гидравлическим прессом обжать наконечник так, что провод спокойно вылезает из него, стоит потянуть с небольшим усилием.

Есть другие способы обжатия наконечниками силовых проводов с применением подручных средств, которые можно встретить практически у каждого в гараже или дома.

Запрессовка кернером

Самый простой и быстрый способ – это запрессовка с помощью кернера. Для этого вам потребуется:

• обыкновенный молоток
• сам наконечник, не важно какого вида и производителя
• тиски либо кувалда
• кернер или в крайнем случае, одноразово можно использовать гвоздь на 200мм

Процесс очень прост и незамысловат:

• вставляете наконечник в провод
• кладете его на жесткую поверхность – наковальню, тиски, широкую сторону кувалды
• и равномерными ударами молотка по кернеру делаете точечные вмятины на наконечнике. Сначала с одной стороны, потом с другой.

При этом не нужно, как многие делают, предварительно расплющивать наконечник молотком. В процессе ударов это произойдет в любом случае.
Количество керн, то есть лунок от ударного воздействия на металл, зависит от длины наконечника.

При этом на обратной стороне наконечника, точки опрессовки не должны быть симметричны тем, что на лицевой части, а смещены на пару миллиметров.

Самое главное при этом не продырявить наконечник насквозь и контролировать силу удара. Поэтому если вы используете для этого гвоздь 200мм, прежде всего следует его затупить.

В итоге у вас получится достаточный контакт, который конечно не сравним с опрессовкой профессиональным инструментом ПГР-70, но при отсутствии сверхноминальных нагрузок прослужит долго.

Самое главное в этом способе правильно подобрать сечение провода и наконечника. Заявленное сечение очень часто бывает меньше фактического.

Для надежного контакта провод должен плотно входить внутрь гильзы без всякой слабины. Поэтому данный момент всегда проверяется вручную, не стоит слепо доверять цифрам на оболочке кабеля и на лопатке наконечника.

Соединение провода и наконечника пайкой

Есть и другие простые способы соединения наконечников с проводами без использования пресса. Для радиолюбителей, у кого нет проблем с припоями и другими приспособами, подойдет обыкновенная пайка.

Это не совсем можно назвать обжатием, но все же является способом соединения  без использования специального опрессовочного инструмента.

• Провод облуживается, наконечник внутри тоже. При этом в верхней его части, где лопатка, в гильзе нужно просверлить маленькое отверстие.

• Зачищенный конец кабеля заводится внутрь, после чего вся конструкция (кабель+наконечник) обматывается стекловолоконной лентой.

• Подогревается газовой горелкой и в отверстие сверху начинает заливаться расплавленное олово.

• При постоянном прогреве горелкой, оно будет легко проникать между жилами провода и стенками гильзы. Стекловолокно при этом будет препятствовать вытеканию олова.

Некоторые поступают еще проще. Кладут олово внутрь наконечника, нагревают все это дело горелкой или даже на газовой плите и потом вставляют туда облуженный кабель.

Чтобы не повредить изоляцию на конце провода, можно для прогрева использовать строительный фен:

Опрессовка винтом и тисками

Если у вас нет паяльных принадлежностей, а обжим точкой с помощью кернера вы считаете не достаточно надежным, то остается третий способ.

Подбираете достаточно длинный винт с резьбой, чтобы он перекрывал прессуемую часть гильзы. Диаметр винта должен быть не большим, дабы не продавить и не смять сам наконечник.

Располагаете этот винт вдоль наконечника. После чего всю конструкцию сжимаете в тисках. В итоге должна получится примерно вот такая форма прессовки.

Если одного винта не достаточно, поверх вдавленного накладывается второй и сжимается еще раз.
Можно изначально использовать 2 винта, только установленных с разных сторон гильзы. Главное не переборщить и не разорвать гильзу.

Чтобы винт не смещался его можно зафиксировать изолентой.

В целом, подводя итог можно сказать, что данные три метода имеют право на жизнь, и многие только так и соединяют провода силового кабеля и наконечники.

Однако только заводским специализированным инструментом можно создать надежный и долговечный контакт, про который вы забудете сразу же после опрессовки и он не будет вас тревожить в течение всего периода работы.

Как правильно обжимать провода и клеммы 02

Можем ли мы действительно победить мертвая лошадь? Я имею в виду, это просто основная проводка, верно? Видимо, в этой плохой лошади-проводнике еще осталось немного жизни… Прикончи его!

Ваши проводные соединения выглядят так? Если это так, продолжайте читать, мы исправим вас прямо сейчас!

*Посмотрите на этот беспорядок. Я имею в виду, просто посмотрите на это … Заставляет вас задаться вопросом, почему это не сработало, а? Пропаял все клеммы, обжал с помощью шлакоблока и старого куска дерева, просто ужас… Чувак испортил свою систему зажигания за 600 долларов — не дай этому случиться с тобой!

---

Это будет так просто, что вы удивитесь, почему сделали это раньше .

Необходимые инструменты:

RMStator Обжимные клещи с трещоткой

Кусачки/стрипперы ХОРОШЕГО качества

Различные провода и клеммы

*Теперь доступно в нашем магазине! Clicky Clickity Нажмите здесь:

---

Lets Rock!

Проводка – самая большая проблема, которую мы видим на этих велосипедах, вы, вероятно, замечали ее на своей машине, либо от предыдущего владельца, либо от вашей собственной работы, а иногда (к сожалению) даже из профессиональных магазинов. Мы не будем вдаваться во все плюсы и минусы Solder Vs Crimp — вы можете исследовать и получить 200 мнений по этому поводу в Интернете. Все, что я знаю, это чертовски близко к тому, чтобы правильно припаять хлипкий обжим…

Я обнаружил эти плоскогубцы некоторое время назад, RMStator фактически прислал нам набор для тестирования и использования в нашем магазине. Они также использовались Pandemonium Customs, и вскоре о них также должны написать в журнале Cycle Source. Они подняли мою игру с обжимом с «Да, должно держаться, может быть, я добавлю немного припоя» до «Вау, это похоже на завод!» – НАСТОЛЬКО они хороши…

Я настоятельно рекомендую использовать обрезки проводов и клемм из гаража, магазина и т. д.… и привыкнуть к ним. Они не сложные, но вы не хотите, чтобы первый обжим, который вы испортите, был на труднодоступных клеммах, поставляемых в наших системах CDI или PMA. Практика делает совершенным, и вы, вероятно, сможете набрать это всего за несколько попыток.

* Обратите внимание, что я написал маркером на своих плоскогубцах, какая сторона является стороной «проволока». Облегчает запоминание, так как другая сторона предназначена для клемм

Одна вещь, которую многие люди делают неправильно, это снятие слишком большого количества изоляции с провода. Снимайте только то, что вам нужно. При необходимости смоделируйте клемму, которую вы планируете использовать, и пометьте ее маркером, как я сделал ниже: проволока медная жила. Я решительно предпочитаю эти типы терминалов. Они включены в наши системы CDI и PMA.

Смоделировано, чтобы вы поняли. Любое другое расстояние в любом терминале слишком далеко и может вызвать проблемы с непрерывностью при использовании.

Быстрая отметка фломастером, чтобы определить, какую часть изоляции я хочу переместить.

Зачистите изоляцию с помощью съемника/резака. Вот где хорошая пара инструментов стоит дополнительных денег. Вы можете видеть, что мы оставили изоляцию там, где будет происходить больший обжим.

Вставьте клемму в плоскогубцы с храповым механизмом, как показано выше. Возможно, вам придется немного подправить вкладки на самом терминале, они выпускаются серийно и не всегда идеально подходят каждый раз. Слегка сожмите плоскогубцы, чтобы удерживать клемму на месте.

Со стороны провода, которую мы ранее пометили, вставьте провод на место. Визуально убедитесь, что изоляция проводов и медные жилы находятся там, где они должны быть на клемме. Это непросто сфотографировать, но вы можете довольно легко определить, где они должны быть.

После того, как вы сжали плоскогубцы до освобождения, у вас должен остаться терминал/обжим, который выглядит так…  Не так уж и плохо. Я мог бы оставить немного больше открытого медного берега, этот был достаточно ровным, чтобы его не было видно на фотографиях. * ЕСЛИ вы хотите добавить припой, просто капните на конец медной жилы там, где вы хотите, а не по всей клемме и не плавя изоляцию.



Вот и все… Ниже я покажу несколько различных клемм и зажимов. Некоторые из них находятся в наших системах CDI и PMA, поэтому, если вам нужна ссылка, это хорошее место для поиска. Другие – просто случайные клеммы, которые я нашел в магазине:

Изолированные клеммы? Нет проблем…





Погодостойкие клеммы? Тоже без проблем…



Эти тонкие клеммы типа атмосферостойкой на наших системах CDI? Легко и без повреждения терминала или нарушения соединения.

Выглядит просто, правда? Это потому, что это!

Теперь они есть в нашем магазине, что упрощает поиск подходящих инструментов для правильной работы…

Как всегда, большое спасибо за вашу поддержку! Мы любим эту работу, каждый день узнаем все больше и больше и передаем ее вам, ребята…

Hugh Owings

Hugh’s HandBuilt

Как сделать правильный обжим клемм

Правильный обжим термоусадочных электрических разъемов обеспечивает оптимальную проводимость, прочность и коррозионную стойкость.

Избегайте соединителей без спаянных швов. Тим Баркер

Методы прецизионного обжима имеют решающее значение для оптимальной работы термоусадочных электрических соединителей. Плохой обжим может привести к ослаблению провода, который потребляет чрезмерный ток и перегревается. Проколотый ошейник может пропускать влагу, что способствует коррозии и сбоям в работе электрооборудования, а то и хуже.

Чтобы получить более полное представление, мы поговорили с Джейсоном Брауном, заместителем менеджера по продукции Ancor Marine Products, лидера в производстве морских обжимных соединителей. Браун указал на важность использования правильных материалов. «Я предпочитаю обжимные соединители с термоусадочными манжетами, — говорит Браун. «При правильной установке они защищают соединение от влаги». Ancor использует полиолефиновую термоусадку с клейкой прокладкой поверх луженых медных разъемов и клемм, что устраняет необходимость в дополнительных термоусадочных трубках.

Полиолефин полупрозрачный (по сравнению с непрозрачной термоусадочной трубкой), так что вы можете следить за стволом внутри, на случай, если на нем проявятся явные зеленые следы коррозии и потребуется замена.

Реклама

Braun подчеркивает важность правильного обжимного инструмента, ссылаясь на стандарт ABYC 11.14.3.8: «Обжимные соединители без пайки должны быть присоединены с помощью обжимных инструментов, предназначенных для использования с соединителем, и которые обеспечивают соединение, отвечающее требованиям. (ABYC) E-11.14.3.3». Для термоусадочных соединителей используйте обжимной инструмент, такой как ручной инструмент с храповым механизмом Ancor с одним обжимом (№ 703010) с четырьмя полостями овальной формы для проводов разных размеров.

Читать дальше: Другие проекты «Сделай сам»

Наконец, обязательно используйте провода и кабели морского класса, которые соответствуют или превосходят стандарты UL 1426, ABYC и чартерных судов береговой охраны США (CFR, раздел 46). Большинство таких проводов представляет собой луженую многожильную медь с виниловой изоляцией, которая устойчива к соленой воде, аккумуляторной кислоте, маслу, бензину, теплу, истиранию и ультрафиолетовому излучению. Вот советы Braun по обжиму проводов сечением от 22 до 10 AWG.

Реклама

Уровень навыка: 1 из 5

Время окончания: Прибл. 1 минута на обжим

• Морские термоусадочные обжимные соединители (63,55 долл. США за набор из 160 различных клемм и соединителей Ancor, hodgesmarine.com)
• Инструмент для зачистки проводов (12,37 долл. США, homedepot.com)
• Инструмент для обжима (58,59 долл. США за храповой инструмент Ancor с одним обжимом, amazon.com)
• Тепловой пистолет (14,99 долл. США, Harbourfreight.com)

Размеры соответствия Тим Баркер

Для надежного обжима диаметр провода должен соответствовать диаметру разъема по стандарту AWG (American Wire Gauge). Размер провода указан на катушке и изоляции. Для облегчения подбора обжимные соединители имеют цветовую маркировку для диапазона размеров проводов AWG: красный для размеров проводов от 22 до 18, синий для размеров от 16 до 14 и желтый для размеров от 12 до 10. Полупрозрачный термоусадочный материал делает цвета несколько пастельными. (например, красный становится розовым), но рейтинги размеров остаются прежними.

Реклама

Раздень это Тим Баркер

Осторожно снять изоляцию с провода так же важно, как и обжать. Используйте такое устройство, как инструмент для резки/зачистки Ancor (№ 702008) со станциями для зачистки проводов от 22 до 10 AWG. Будьте осторожны, чтобы не надрезать и не порезать ни одну из жил проволоки в процессе. Контрольные сигналы включают жилы провода внутри снятой изоляции или видимую блестящую медь в жгуте проводов. Если это так, начните сначала. Длина оголенного провода должна быть такой же, как длина обжимного цилиндра с допуском около 1/16 дюйма.

Правильный овал Тим Баркер

Кримперы обычно имеют губки с тремя или более овальными станциями, чтобы соответствовать различным размерам проводов/разъемов. Например, инструмент с храповым механизмом Ancor с одним обжимом имеет четыре овала, каждый из которых имеет цветовую маркировку, соответствующую диапазонам размеров соединителя, указанным выше. На них также выгравированы цифры, обозначающие размеры. Поместите цилиндр коннектора в соответствующий овал и выровняйте его перпендикулярно губкам, чтобы они обжимали середину цилиндра.

Надлежащее давление Тим Баркер

Однообжимной храповой инструмент Ancor откалиброван на заводе, чтобы приложить правильное давление для обжима цилиндра соединителя без разрезания или разрыва термоусадочного материала. Он также имеет храповой механизм, который надежно удерживает обжим, пока вы вставляете провод в ствол. Когда вы будете готовы, плотно закройте ручку, чтобы сделать обжим. Храповой механизм освобождается после того, как вы закроете рукоятку, чтобы вы могли легко удалить обжатое соединение.

Реклама

Применить тепло Тим Баркер

Чтобы усадить ошейник, используйте тепловую пушку на низкой температуре. Материал дает усадку при температуре 275 градусов по Фаренгейту. Слишком сильный нагрев может повредить ошейник и изоляцию провода. Медленно вращайте коннектор (удерживая провод на расстоянии от 4 до 6 дюймов), нагревая его, начиная с самой дальней точки от открытого конца и двигаясь к нему, чтобы вытолкнуть воздух и предотвратить попадание пузырьков воздуха в ошейник. Как только усадка станет плотной, уберите тепло и дайте разъему остыть, прежде чем прикасаться к нему.

Автоматический инструмент для зачистки проводов может значительно облегчить работу. Тим Баркер

Если у вас возникли проблемы со снятием изоляции без повреждения жил внутри при использовании обычных инструментов для зачистки проводов, подумайте о покупке автоматического инструмента для зачистки проводов Ancor.
