Маркировка шин. Как правильно определить параметры шин
Вы хотите выбрать шину для вашего авто, но плохо разбираетесь в маркировке шин? Это не проблема! В данном разделе, мы поможем вам разобраться: какие бывают параметры шины, что они означают, и какая именно покрышка подходит для вашего автомобиля.
Подобрать шины / каталог шин

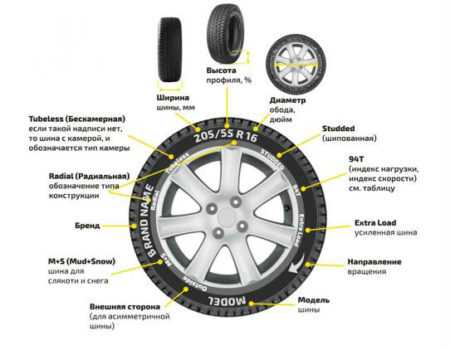

Расшифровка маркировки шин.
195/65 R15 91 T XL
195 — это ширина шины в мм.
65 — Пропорциональность, т.е. отношение высоты профиля к ширине. В нашем случае оно равно 65%. Проще говоря, при одинаковой ширине, чем больше этот показатель, тем шина будет выше и наоборот. Обычно эту величину называют просто — «профиль».
Поскольку профиль шины это величина относительная, то важно учитывать при подборе резины, что если вы вместо типоразмера 195/65 R15 захотите поставить автошины с размером 205/65 R15, то увеличится не только ширина покрышки, но и высота! Что в большинстве случаев недопустимо! (за исключением случаев, когда оба этих типоразмера указаны в книжке по эксплуатации авто).
Точные данные по изменению внешних размеров колеса вы можете рассчитать в специальном шинном калькуляторе.
Если это соотношение не указано (например, 185/R14С), значит оно равно 80-82% и шина называется полнопрофильной. Усиленные шины с такой маркировкой обычно применяют на микроавтобусах и легких грузовичках, где очень важна большая максимальная нагрузка на колесо.
R — означает автошину с радиальным кордом (по сути, сейчас почти все шины делаются именно так).
Многие ошибочно полагают, что R- означает радиус шины, но это именно радиальная конструкция автошины. Бывает еще диагональная конструкция (обозначается буквой D), но в последнее время ее практически не выпускают, поскольку ее эксплуатационные характеристики заметно хуже.
15 — диаметр колеса (диска) в дюймах. (Именно диаметр, а не радиус! Это тоже распространенная ошибка). Это «посадочный» диаметр покрышки на диск, т.е. это внутренний размер шины или наружный у диска.
91 — индекс нагрузки.
Это уровень предельно-допустимой нагрузки на одно колесо. Для легковых автомобилей он обычно делается с запасом и при выборе шин не является решающим значением, (в нашем случае ИН — 91 — 670 кг.). Для микроавтобусов и небольших грузовиков этот параметр очень важен и его обязательно необходимо соблюдать.
Таблица индексов нагрузки шины:
T — индекс скорости шины. Чем он больше, тем с большей скоростью вы можете ездить на данной покрышке, (в нашем случае ИС — Н — до 210 км/ч). Говоря про индекс скорости автошины хочется отметить, что этим параметром производитель покрышек гарантирует нормальную работу резины при постоянном движении машины с указанной скоростью в течении нескольких часов.
Таблица индексов скорости:
Маркировка американских шин:
Существуют две различные маркировки американских шин. Первая очень похожа на европейскую, только перед типоразмером ставится буквы «P» (Passanger — для легковой машины) или «LT» (Light Truck — лёгкий грузовик).
Например: P 195/60 R 14 или LT 235/75 R15. И другая маркировка автошины, которая принципиально отличается от европейской.
Например: 31×10.5 R15 (соответствует европейскому типоразмеру 265/75 R15)
31 — внешний диаметр шины в дюймах.
10.5 — ширина шины в дюймах.
R — автошина радиальной конструкции (более старые модели автошин были с диагональной конструкцией).
15 — внутренний диаметр шины в дюймах.
Вообще говоря, если не считать непривычных нам дюймов, то американская маркировка автошин логичная и более понятная, в отличае от европейской, где высота профиля покрышки непостоянна и зависит от ширины автошины. А тут все просто с расшифровкой: первая цифра типоразмера — внешний диаметр, вторая — ширина, третья — внутренний диаметр.
Дополнительная информация указываемая в маркировке на боковине шины:
XL или Extra Load — усиленная шина, индекс нагрузки которой выше на 3 единицы, чем у обычных автошин того же типоразмера.
Другими словами если на данной шине указан индекс нагрузки 91 с пометкой XL или Extra Load, то это значит, что при данном индексе, шина способна выдержать максимальную нагрузку в 670 кг вместо 615 кг (смотреть таблицу индексов нагрузки шин).
M+S или маркировка покрышки M&S (Mud + Snow) — грязь плюс снег и означает, что шины всесезонные или зимние. На многих летних покрышках для внедорожников указывается M&S. Однако эти шины нельзя эксплуатировать в зимнее время, т.к. зимние шины имеют совсем другой состав резины и рисунок протектора, а значок M&S указывает на хорошие показатели проходимости автошины.
All Season или AS всесезонные шины. Aw (Any Weather) — Любая погода.
Пиктограмма * (снежинка) — резина предназначена для использования её в суровых зимних условиях. Если на боковине шины нет этой маркировки, то эта автошина предназначена для использования только в летних условиях.
Aquatred, Aquacontact, Rain, Water, Aqua или пиктограмма (зонтик) — специальные дождевые шины.
Outside и Inside; ассиметричные шины, т.е. важно не перепутать какая сторона наружная, а какая внутренняя. При установке надпись Outside должна быть с наружной стороны автомобиля, а Inside — с внутренней.
RSC (RunFlat System Component) — шины RunFlat — это покрышки, на которых можно продолжать движение на автомобиле со скоростью не более 80 км/ч при ПОЛНОМ падении давления в шине (при проколе или порезе). На этих шинах, в зависимости от рекомендаций производителя, можно проехать от 50 до 150 км. Разные производители автошин используют различные обозначения технологии RSC. Например: Bridgestone RFT, Continental SSR, Goodyear RunOnFlat, Nokian Run Flat, Michelin ZP и т. д.
Rotation или стрелка эта маркировка на боковине шины означает направленную шину. При установке покрышки нужно строго соблюдать направление вращения колеса, указанное стрелкой.
Tubeless — бескамерная шина. При отсутствии данной надписи покрышка может использоваться только с камерой.
Tube Type — обозначает, что эта покрышка обязательно должна эксплуатироваться только с камерой.
Max Pressure; максимально допустимое давление в шине. Max Load — максимально допустимая нагрузка на каждое колесо автомобиля, в кг.
Reinforced или буквы RF в типоразмере (например 195/70 R15RF) означают, что это усиленная шина (6 слоёв). Буква С в конце типоразмера (например 195/70 R15C) обозначает грузовую шину (8 слоёв).
Radial эта маркировка на резине в типоразмере означает, что это авторезина радиальной конструкции. Steel означает, что в конструкции шины присутствует металлический корд.
Буква E (в кружочке) — шина соответствует европейским требованиям ECE (Economic Commission for Europe). DOT (Department of Transportation — Министерство транспорта США) — американский стандарт качества.
Temperature А, В или С термостойкость авторезины при высоких скоростях на испытательном стенде (А — наилучший показатель).
Traction А, В или С — способность шины к торможению на влажном дорожном полотне.
Treadwear; относительный ожидаемый километраж пробега по сравнению со специальным стандартным тестом США.
TWI (Tread Wear Indiration) — указатели индикаторов износа протектора автошины. Маркировка на колесе TWI также может быть со стрелкой. Указатели располагаются равномерно в восьми или шести местах по всей окружности покрышки и показывают минимально допустимую глубину протектора. Индикатор износа выполняется в виде выступа с высотой 1.6 мм (минимальная величина протектора для легких автомобилей) и располагается в углублении протектора (как правило, в водоотводящих канавках).
DOT — Закодированный адрес производителя, код размера шины, сертификат, дата выпуска (неделя/год).
Подобрать шины / каталог шин
как читать, что обозначает, для чего требуется :: Autonews
www.
adv.rbc.ru
www.adv.rbc.ru
www.adv.rbc.ru
Autonews
Телеканал
Газета
Pro
Инвестиции
+
Новая экономика
Тренды
Недвижимость
Спорт
Стиль
Национальные проекты
Город
Крипто
Дискуссионный клуб
Исследования
Кредитные рейтинги
Франшизы
Конференции
Спецпроекты СПб
Конференции СПб
Спецпроекты
Проверка контрагентов
Библиотека
Подкасты
ESG-индекс
Политика
Экономика
Бизнес
Технологии и медиа
Финансы
РБК КомпанииРБК Life
www.
adv.rbc.ru
Фото: Shutterstock
www.adv.rbc.ru
Читайте также
Цифры и буквы на автомобильной шине сообщают всю необходимую информацию о ней. Правда, прочесть их непросто — здесь даже в обозначении одного параметра могут одновременно использоваться несколько систем измерения. К тому же, многие значения выражены в специальных индексах. Расшифровываем все важные для покупателя метки.
- Что такое
- Как расшифровать
www.adv.rbc.ru
Что такое маркировка шин
Маркировка шины — сведения о ее свойствах, нанесенные на внешний обод. Это огромное количество полезной информации. Вот параметры шины, которые можно прочитать по ней самой:
- размеры;
- дата изготовления;
- грузоподъемность;
- максимальная скорость;
- километраж эксплуатации до износа;
- качество сцепления;
- наиболее подходящий вид транспорта;
- сезон и погодные условия для ее эксплуатации.
Что означает маркировка шин
Размерность
Самое первое, что нужно узнать о шине — ее типоразмер. Поэтому эти данные обычно самые крупные и заметные.
Обозначение размера записывается в форме XXX/XX R XX. Например 225/65 R17.
Первые три цифры — ширина покрышки в миллиметрах. В нашем случае — 225 мм.
Вторая цифра — высота, но не в миллиметрах, а в процентах по отношению к ширине. В нашем случае ее высота — 146,25 мм (225*0,65).
Третья цифра, которая идет после R — внешний диаметр колеса или внутренний диаметр шины в дюймах. В нашем случае это 17 дюймов или 43,18 см. Не перепутайте — это именно радиус, а не диаметр. Сама буква R обозначает радиальную конструкцию шины, что сбивает многих с толку. Иногда на шине отдельно может быть написано Radial — смысл тот же. Помимо радиальной также существует диагональная конструкция (D), но сегодня такие не встречаются.
Индексы грузоподъемности и скорости
Сразу после типоразмера идут две цифры и буква.
Это коды грузоподъемности и предельной скорости шины.
Две цифры — индекс грузоподъемности или нагрузки. Это сложная система значений, в которой чем больше цифра, тем больше нагрузка, но размер шага между значениями непостоянный. Поэтому легче просто знать самые распространенные из них:
- 75 — 387 кг;
- 76 — 400 кг;
- 77 — 412 кг;
- 78 — 426 кг;
- 79 — 437 кг;
- 80 — 450 кг;
- 81 — 462 кг;
- 82 — 475 кг;
- 83 — 487 кг;
- 84 — 500 кг;
- 85 — 515 кг;
- 86 — 530 кг;
- 87 — 545 кг;
- 88 — 560 кг;
- 89 — 580 кг;
- 90 — 600 кг;
- 91 — 615 кг;
- 92 — 630 кг;
- 93 — 650 кг;
- 94 — 670 кг;
- 95 — 690 кг;
- 96 — 710 кг;
- 97 — 730 кг;
- 98 — 750 кг;
- 99 — 775 кг;
- 100 — 800 кг;
- 101 — 825 кг;
- 102 — 850 кг;
- 103 — 875 кг;
- 104 — 900 кг;
- 105 — 925 кг.
Значение индекса — нагрузка на каждое колесо в отдельности. Чтобы посчитать общую грузоподъемность, умножьте на 4. Также это значение может быть записано в другом месте в более простой форме: Max load — xxx kg.
Фото: Shutterstock
Буква после двух цифр индекса грузоподъемности — индекс максимальной скорости, для которой предназначена шина. Он начинается с А, но релевантные для современных машин значения стартуют со второй половины латинского алфавита:
- J — 100
- K — 110
- L — 120
- M — 130
- N — 140
- P — 150
- Q — 160
- R — 170
- Q — 160
- R — 170
- S — 180
- T — 190
- U — 200
- H — 210
- VR — свыше 210
- V— 240
- W — 270
- Y — 300
- Z или ZR — свыше 240.
Это не предельное, но максимальное «комфортное» значение. В исключительных случаев можно превышать его даже на 20-30%, но лучше такого избегать.
Дата изготовления
Еще один ключевой параметр — время выпуска шины. Обычно оно обозначается в округлом прямоугольнике, но может быть и без рамки. Две первые цифры — неделя, а две вторые — год.
Износостойкость, сцепление, температура
Также на шине обычно обозначают еще три параметра — запас износостойкости, класс качества сцепления и индекс температуры.
Индекс износостойкости обозначается словом treadwear. Его единица равна 480 км. Умножьте цифру рядом с этим словом на это значение. Если treadwear равен 400, то значит, что в условиях испытаний на полигоне такая шина износилась, проехав 192 000 км. Также этот параметр может быть обозначен отдельно в виде аббревиатуры TWI.
Traction — это параметр качества сцепления шины на мокром дорожном покрытии. Имеет значения от AA — лучшего уровня, до CC — худшего. У шин для обычных легковых машин, как правило, стоит класс A, а высший класс предназначен для спортивных и гоночных.
Temperature — это способность шины выдерживать нагрев при езде на определенной скорости.
- A — более 184 км/ч;
- B — 160-180 км/ч;
- C — 130-160 км/ч.
У шин современных легковых автомобилей чаще всего значение этого индекса — A.
Фото: Shutterstock
Европейский сертификат
Буква E c цифрой указывает на то, что шина соответствует правилам Европейской ассоциации по стандартам шин (ETRTO) и имеет соответствующий сертификат. Цифра указывает на страну, которая его выдавала — но это не играет роли, так как требования ETRTO единые. При этом шина может быть произведена где угодно.
Подходящая погода
Также обычно указываются погодные условия, в которых допустимо использовать эту шину:
- M+S — шины для грязи и снега;
- M+SE — для грязи и снега с шипами;
- значок снежинки в треугольнике — для суровых зимних условий;
- M+T — грязь и бездорожье;
- AGT — всесезонные шины;
- Water, Rain, Aqua, значок зонтика — шина подходит для мокрой дороги.
На зимних шинах должно стоять первое, второе или третье обозначение.
Класс подходящего транспортного средства
На некоторых шинах можно встретить обозначение разновидности машины, для которой они предназначены:
- P — легковые пассажирские машины;
- SUV — полноприводные внедорожники;
- C или LI — небольшие грузовые машины, микроавтобусы;
- ST — специальный трейлер;
- M/C — мотоцикл;
- T — временная шина;
- CMS — горно-строительная техника;
- HCV — тяжелая строительная техника;
- LCM — лесозаготовочная техника
- LPT — прицепы.
Другие обозначения
Помимо этого, на шине могут быть указаны:
- страна-производитель — Germany;
- название бренда — Michelin;
- марка шины — Pilot Sport 4;
- подсказки для монтажа, например слова Inside/Outside — внутренняя и внешняя сторона, или Rotation со стрелкой — направление вращения шины;
- способ герметизации: Tl — бескамерная шина, TT — камерная.
- технические коды и подписи производителя;
- уникальные знаки производителя, указывающие на то, что шины предназначенные для определенной модели автомобиля, например AO для оригинальных шин Audi, а пятиконечная звезда — для BMW;
- код DOT — американское обозначение, в котором зашифрованы завод, пресс-форма и партия производства. Эта информация бесполезна для потребителя;
- метки, позволяющие оценить износ шины.
www.adv.rbc.ru
www.adv.rbc.ru
Использование индекса нагрузки и диапазона нагрузки для выбора правильных шин
При покупке шин в Интернете вы заметите термины индекс нагрузки, диапазон нагрузки и рейтинг скорости, включенные в технические спецификации. (Вы можете найти эти цифры и буквы на ваших существующих шинах, расположенные после размера шины.
) Понимание значения индекса нагрузки и диапазона нагрузки может помочь вам найти правильную шину для вашего автомобиля и ваших потребностей. Как всегда, эксперты Les Schwab могут ответить на все ваши вопросы о том, какие шины вам подходят, но в этой быстрой статье мы рассмотрим некоторые основы этих показателей.
Найти магазин
Индекс нагрузки
Индекс нагрузки шины — это число, которое соответствует максимальной безопасной грузоподъемности шины, когда она накачана до максимального давления. Более высокие рейтинги индекса нагрузки означают, что ваши шины смогут выдерживать большую нагрузку. В этом примере есть два числа. Более высокое число (индекс нагрузки) предназначено для приложений с одним задним колесом. Меньшее число предназначено для приложений с двумя колесами. Это указывает на его несущую способность при надувании до максимального давления. Помните, давление воздуха — это то, что несет нагрузку в шине. Грузоподъемность каждой шины указана в таблице ниже.
| НАГРУЗКА ИНДЕКС | НАГРУЗКА (фунты) | НАГРУЗКА ИНДЕКС | НАГРУЗКА (фунты) | НАГРУЗКА ИНДЕКС | НАГРУЗКА (фунты) |
|---|---|---|---|---|---|
| 65 | 639 | 94 | 1477 | 123 | 3417 |
| 66 | 661 | 95 | 1521 | 124 | 3527 |
| 67 | 677 | 96 | 1565 | 125 | 3638 |
| 68 | 694 | 97 | 1609 | 126 | 3748 |
| 69 | 716 | 98 | 1653 | 127 | 3858 |
| 70 | 739 | 99 | 1709 | 128 | 3968 |
| 71 | 761 | 100 | 1764 | 129 | 4079 |
| 72 | 783 | 101 | 1819 | 130 | 4189 |
| 73 | 805 | 102 | 1874 | 131 | 4299 |
| 74 | 827 | 103 | 1929 | 132 | 4409 |
| 75 | 853 | 104 | 1984 | 133 | 4541 |
| 76 | 882 | 105 | 2039 | 134 | 4674 |
| 77 | 908 | 106 | 2094 | 135 | 4806 |
| 78 | 937 | 107 | 2149 | 136 | 4938 |
| 79 | 963 | 108 | 2205 | 137 | 5071 |
| 80 | 992 | 109 | 2271 | 138 | 5203 |
| 81 | 1019 | 110 | 2337 | 139 | 5357 |
| 82 | 1047 | 111 | 2403 | 140 | 5512 |
| 83 | 1074 | 112 | 2469 | 141 | 5677 |
| 84 | 1102 | 113 | 2535 | 142 | 5842 |
| 85 | 1135 | 114 | 2601 | 143 | 6008 |
| 86 | 1168 | 115 | 2679 | 144 | 6173 |
| 87 | 1201 | 116 | 2756 | 145 | 6393 |
| 88 | 1235 | 117 | 2833 | 146 | 6614 |
| 89 | 1279 | 118 | 2910 | 147 | 6779 |
| 90 | 1323 | 119 | 2998 | 148 | 6944 |
| 91 | 1356 | 120 | 3086 | 149 | 7165 |
| 92 | 1389 | 121 | 3197 | 150 | 7385 |
| 93 | 1433 | 122 | 3307 |
“>Диапазон нагрузки (номинал слоя)
На некоторых шинах вы увидите индикатор диапазона нагрузки на боковине, как показано здесь.
Диапазон нагрузки — это старая мера грузоподъемности шины, эквивалентная
слойный рейтинг. Номинал слоя не связан напрямую с количеством слоев, используемых в конструкции, поэтому мы рекомендуем использовать индекс нагрузки, когда
соответствующий. Диапазоны нагрузок расположены в алфавитном порядке, начиная с буквы «А». Рейтинг слоя (диапазон нагрузки) в сочетании с размером шины говорит о грузоподъемности шины.
Диапазон нагрузки на сменные шины должен соответствовать или превышать рекомендации, указанные на табличке на двери вашего автомобиля или в руководстве по эксплуатации. Он может быть выше рекомендуемого, но не ниже.
| ДИАПАЗОН НАГРУЗКИ | НОМИНАЛ СЛОЯ |
|---|---|
| А | 2 |
| Б | 4 |
| С | 6 |
| Д | 8 |
| Е | 10 |
| Ф | 12 |
Les Schwab Совет: Для некоторых автомобилей, включая электромобили, могут потребоваться шины с более высоким диапазоном нагрузки из-за веса с пассажирами и без них.
Мы ваши эксперты по шинам
Если это кажется запутанным. Не волнуйся. Специалисты Les Schwab покажут вам все возможные варианты, включая размер, диапазон нагрузки и индекс нагрузки, необходимые для работы, выходных или ежедневных поездок на работу.
Что означают цифры на шинах?
Объяснение размеров шин
Ширина профиля шины (пример: P
225 /45R17 91V)Три цифры, следующие за префиксом типа обслуживания (если он присутствует), обозначают ширину поперечного сечения шины в миллиметрах.
В приведенном выше примере ширина шины, измеренная от самой широкой точки внутренней боковины до самой широкой точки внешней боковины при правильной установке, составляет 225 миллиметров. Ширина секции может быть преобразована в дюймы путем деления ширина в миллиметрах на 25,4 вот так: (225 миллиметров) / (25,4 мм/дюйм) = 8,86 дюйма.
Соотношение сторон боковины (Пример: P225/
45 R17 91V) Двузначное число, которое обычно следует за шириной профиля шины, говорит нам о соотношении сторон или измерении профиля шины.
В этом примере цифра 45 означает, что расстояние от боковой стенки от обода колеса до внешней стороны протектора составляет 45 % ширины профиля. Меньшее соотношение сторон означает шину с более низким профилем и более короткой боковиной, в то время как шина с более высоким аспект соотношение будет иметь более высокую боковину и больше походить на пончик. Поскольку мы знаем, что размер шины, показанный в этом примере, имеет ширину профиля 8,86 дюйма и соотношение сторон 45 %, высота боковины этой шины составляет 3,98 дюйма: (8,86 дюймы) х (0,45) = 3,98 дюймов.
Диаметр шины и колеса (Пример: P225/45R
17 91V)Опять же, используя наш пример размера шины сверху, 17 означает, что шина должна соответствовать колесу диаметром 17 дюймов.
Шины обычно имеют следующую ширину (в дюймах): 8, 10, 12, 13, 14, 15, 17, 18, 19, 20, 22, 23, 24, 26 и 28. Шины этих размеров обычно встречается на большинстве легковых автомобилей, легких грузовиков, внедорожников, минивэнов и фургонов.
Шины
с
диаметр обода, измеренный в дюймах, называется размером «дюймового обода».
Уникальные диаметры колес
В дополнение к дюймовым размерам дисков существуют также некоторые уникальные размеры шин. Хотя это и не так распространено, шины изготавливаются диаметром полдюйма для некоторых легких грузовиков большой грузоподъемности, фургонов с закрытым кузовом и тяжелых прицепов. Эти размеры обычно 14,5, 15,5, 16,5, 17,5 и 19,5 дюймов, например 33×12,5R16,5 118R.
Шины и колеса с ободом уникального диаметра никогда не должны сочетаться с шинами и колесами с традиционным дюймовым ободом. Перед монтажом шин на колеса всегда следует проверять соответствие диаметров шин и колес.
Дополнительная информация, включенная в размер шины
Внутренняя конструкция (пример: P225/45
R 17 91V) Когда буква (R, D или B) следует за двузначным соотношением сторон, это говорит нам о конструкция шины. В этом примере буква R означает, что шина имеет радиальную конструкцию.
Более 98% всех продаваемых сегодня шин — это радиальные шины, в которых внутренний корпус
слои шины расходятся наружу от центра. Если вместо R стоит буква D, шина имеет диагональную конструкцию, что означает, что внутренние слои шины расположены крест-накрест по диагонали. В шинах с брекерным поясом (обозначенных буквой B)
внутренний
слои перекрещиваются, как в конструкции D, но также имеется дополнительный слой усиливающих ремней под протектором. В наши дни шины с ременной маркировкой редко можно увидеть.
Рейтинг скорости (Пример: P225/45R17 91
V )В настоящее время единственным рейтингом скорости, который все еще включается в размер шины, является рейтинг Z (спортивные автомобили). С 1991 года все другие рейтинги скорости включены в описание услуги, как показано ниже.
Рейтинг описания обслуживания (Пример: P225/45R17
91 V) С 1991 года рейтинг описания обслуживания является обязательным для всех скоростных рейтингов (кроме шин с рейтингом Z) и указывается в конце марки размера шины.
Добавить комментарий
