Маркировка шин, расшифровка обозначения автомобильных шин

Автомобильная шина предназначена для гашения колебаний колес, неровностей дорожного покрытия, и других негативных факторов. Ее изобретением мы обязаны Роберту Томсону, который еще в далеком 1849 году, явил миру прародительницу всех покрышек, сделанную из кусков кожи, соединенных между собой заклепками. Конечно тогда и речи не шло о маркировке шин, но с тех пор много воды утекло, деревянные колеса экипажей сменились автомобилями бизнес класса на литых и кованых дисках, а маркировка стала обязательным требованием, предъявляемых к производителю.

Существует международный, общепринятый стандарт маркировки автомобильных шин. Зная что означает та или иная цифра-буква на колесе автомобиля, можно с легкостью понять что это за шина, и для эксплуатации в каких условиях она подходит больше всего.

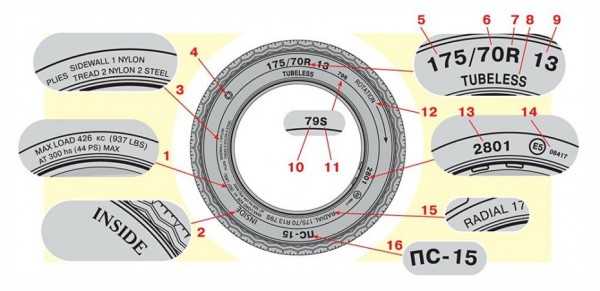

Давайте научимся расшифровывать обозначение на шинах. На приведенном ниже рисунке видно, что означает маркировка на боковине покрышки.

Как вы видите, обозначений довольно много, но все они что-либо значат.

Информация о производителе

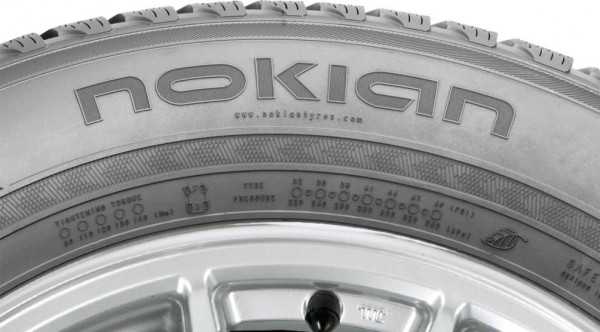

Первое обозначение , и как правило самое большое по размеру — название фирмы производителя, бренда. Оно не отражает никаких технических характеристик покрышки, просто дает понять кто производитель . Разве что помогает ориентироваться в том, какую сумму потратил владелец автомобиля на ее приобретение.
Следом за ним идет название модели, по сути практически то же самое что марка, и в расшифровке не нуждается.
Так же может быть указана страна производитель.

Типоразмеры и конструкция шины

Далее идет так называемый типоразмер шины, содержит он, как правило, основные характеристики:

ширина профиля;
высота колеса от обода до наружного края. Указывается в процентном соотношении к ширине шины;
буква R означает конструкцию корда (а не радиус колеса как думают многие автолюбители), в данном случае радиальная, идущая от борта к борту. Когда нити корда расположены под углом, один слой в одну сторону, а второй в другую, данный тип конструкции называется диагональным и имеет обозначение D. Диагонально-опоясывающая конструкция имеет индекс B. Отсутствие букв говорит о том, что перед вами шина с диагональным кордом;

Посадочный диаметр, считается от одного внутреннего края покрышки до другого. Так же соответствует размеру обода диска.

Индексы нагрузки и скорости

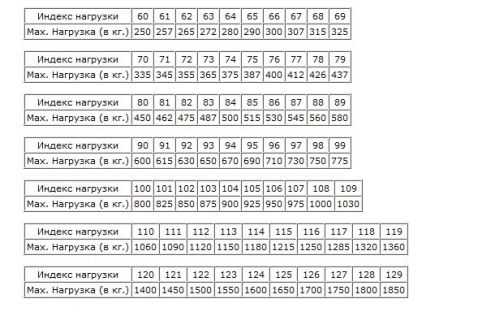

Следующим пунктом идут индекс нагрузки и скорости. Чем выше числовое значение, тем большую нагрузку способна выдержать шина. Нагрузка указывается для одной покрышки следовательно для легкового автомобиля это значение необходимо умножать на 4.

Несколько иначе производится маркировка грузовых шин. Здесь указывается два числа, первое означает максимальную нагрузку при одинарной ошиновке, второе при двойной.
Индекс скорости указывают латинскими буквами. Ниже приведены соответствующие таблицы.

Дополнительная информация (может присутствовать не на всех типах шин)

В том случае если шина усиленная, может быть нанесено соответствующее значение ( REINFORSED — RF, EXTRA LOAD — XL).
При ассиметричности протектора шин, в частности направленности узора на зимних (для того, чтобы машина, что называется, лучше «гребла») указывается либо наружная сторона словом OUTSIDE, или наносится стрелка для указания направления вращения колеса.
Шины для зимней эксплуатации маркируются рисунком снежинки, или имеют обозначение WINTER.

Зонт, слова WATER, AQUA и подобные означают что покрышка эффективна на мокрой дороге.
ALL SEASON, ALL или AGT говорит про всесезонность данного типа шин.
MUD and SNOW (M&S M+S) — грязь и снег, обозначение всепогодных шин.
Когда данные обозначения отсутствуют, это обозначает что колеса предназначены только для летней эксплуатации.

Знаками TL (tubeless) обозначаются бескамерные шины. В случае отсутствия данного знака, покрышка может использоваться только с камерой.

Максимальная нагрузка и максимально допустимое давление внутри шины так же может быть указано производителем. Давление указывается в килопаскалях (кПа), а нагрузку в килограммах и реже в английских футах.

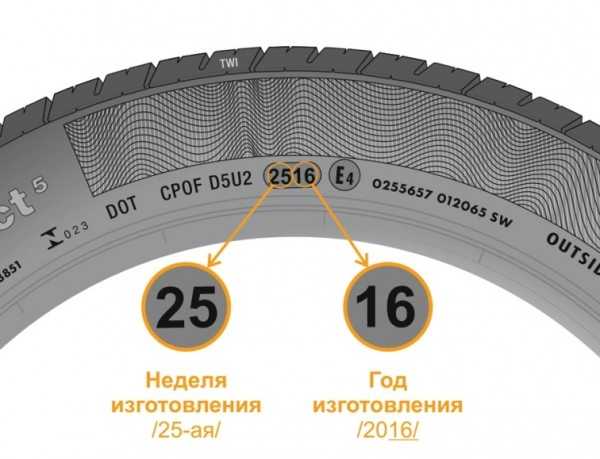

Дата изготовления автомобильной шины так же может быть указана. Первые две цифры будут обозначать порядковый номер недели, а две последующие год выпуска.

По американской системе классификации качества, введенной департаментом транспорта США, покрышки могут иметь ещё ряд маркеров (американские в обязательном порядке).

температурный режим;
износостойкость протектора;
сцепление с дорогой.

Во время движения автомобильная шина вырабатывает тепло. Перегрев как известно существенно сокращает срок службы многих вещей, и шины не исключение из этого правила.
Существует три класса термоустойчивости:

A — наилучшая;
B — средняя;
C — приемлемая.

Износостойкость протектора измеряется следующим образов. Берется большая выборка различных шин, которые эксплуатируются на стендах, в равных условиях. На основании этих тестов выставляется числовое значение. За базовый стандарт берется число 100, которое соответствует требуемому качеству. Число 150 будет означать, что данная покрышка изнашивается в полтора раза медленней.
Сцепление с дорожным покрытием. Этот параметр отображает способность шины тормозить на мокром асфальте. Замеряется на правительственном треке, так же в равных условиях.
По результатам тестирования могут быть присвоены следующие значения:

AA — сцепление с дорогой наилучшее;
A — хорошее сцепление;
B — среднее;
C — худщее.

клиренс автомобилей в таблицах

Прогресс как известно не стоит на месте. Ежегодно меняются стандарты и требования, вводятся новые маркировки и обозначения. Какие-то являются обязательными, другие лишь рекомендованы к нанесению. За всем уследить не получится, но базовые значения запомнить не сложно, и тогда не придется приставать в магазине к консультанту с глупыми вопросами.

znanieavto.ru

Автомобильные шины: классификация и обозначение

Автоликбез9 ноября 2016

Казалось бы, нет задачи проще, чем подобрать новые автомобильные шины взамен износившихся старых. Но не все так просто, хорошо, если в продаже встретится идентичная резина того же производителя. А если таковой не найдется или нужно приобрести скаты на зиму, то вначале придется разобраться в классификации покрышек, а также в обозначениях и маркировке, которая на них наносится. Иначе не избежать ошибки и финансовых потерь, а то и проблем с безопасностью езды.

Строение автомобильной резины

Конструкция любой шины включает в себя следующие элементы:

Тканевый или металлический корд. Это каркас покрышки, ее несущий элемент, расположенный в толще резины под рабочей частью. Он изготавливается из прочных нитей искусственного и природного происхождения либо из тонкой стальной проволоки, что встречается реже.
Рельефный протектор – рабочая часть шины, непосредственно соприкасающийся с дорогой. Его высота определяет тип скатов, а в процессе эксплуатации указывает на степень износа. От состава резины и рисунка протектора зависит сезонность применения той или иной покрышки.
Залитый в резину стальной брекер, состоящий из металлической проволоки, расположен над каркасом и защищает его от ударов и других механических воздействий со стороны протектора.

Борт на автомобильных скатах обеспечивает их плотное прилегание и крепление к ободам. Это утолщенный край покрышки с жесткой вставкой из стальной проволоки.
Боковина – элемент, соединяющий рабочую часть с бортом. Она играет роль демпфера, прогибаясь от различных нагрузок во время движения авто.

Классификация шин

По строению корда

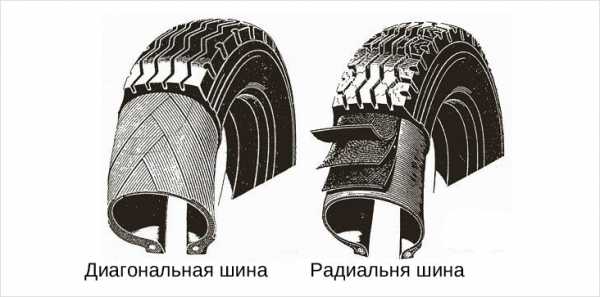

По этому параметру шины делятся на радиальные и диагональные, причем последние встречаются в продаже гораздо реже. В первом случае волокна каркаса идут вдоль радиуса колеса, а во втором – располагаются под углом к нему. По надежности и износоустойчивости радиальные покрышки, обозначаемые буквой R в основной маркировке, выигрывают у диагональных, а потому более распространены.

По эксплуатационным характеристикам

В зависимости от эксплуатации шины делятся на такие разновидности:

Летние или дорожные. Приспособлены для движения по твердым покрытиям на высокой скорости, но только в теплое время года (при плюсовой температуре). При морозе резина таких покрышек теряет эластичность, что ухудшает управляемость машиной и удлиняет тормозной путь.

На работу в холодный период рассчитаны зимние шины, отличающиеся другим составом резины и высотой протектора. Летом они ведут себя значительно хуже и сильно шумят.
Всесезонные покрышки позволяют ездить без «переобувания» круглогодично, но обладают не самыми лучшими эксплуатационными качествами. Езда на подобных шинах – это способ сэкономить средства, жертвуя безопасностью при сильной жаре или крепких морозах.
Для движения по разным типам дорожных покрытий используются универсальные скаты, которые по свойствам схожи со всесезонными. Подойдут для владельцев внедорожников, накатывающих примерно одинаковый пробег по асфальту и грунтовым покрытиям.
Покрышки повышенной проходимости нужно ставить при постоянной езде по грунтовым и насыпным дорогам, грязи и камням. На асфальте они шумят, вызывают повышенный расход топлива и снижают управляемость авто.

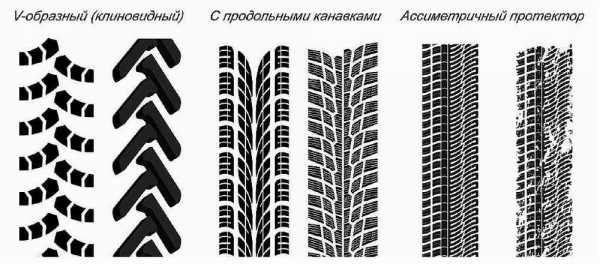

По рисунку протектора

Ещё одна классификация автомобильных шин. Протектор бывает таких видов:

обычный ненаправленный рисунок, встречающийся на большинстве скатов;
направленный рельеф служит для интенсивного отвода воды, а потому используется на летней резине;
рисунок асимметричного типа – это два в одном, в подобных шинах внешняя половина протектора имеет направленный рельеф, отводящий воду, а внутренняя – ненаправленный.

Тонкости основной маркировки

На боковинах автомобильных шин нанесено множество надписей и цифр, дающих исчерпывающие сведения об изделии, но в зашифрованном виде. Для автомобилиста – новичка при выборе скатов наибольший интерес представляет основная маркировка, обозначающая их размерность и тип конструкции. Как правило, эта надпись выполнена самым крупным шрифтом и состоит из таких элементов:

первая цифра – это ширина рабочей части протектора, выраженная в миллиметрах;
вторая цифра обозначает высоту ската, взятую в процентах от ширины;
третья латинская буква R указывает на радиальный тип автомобильной резины, на диагональных покрышках данный символ отсутствует;
четвертая цифра – это внутренний (посадочный) диаметр шины, выраженный в дюймах;
на некоторых моделях скатов, предназначенных для небольших грузовых машин и автобусов, в конце проставлен пятый символ – буква С.

Если второй цифры в маркировке нет, то высота резины составляет более 80% от ее ширины.

Для ясности стоит разобрать пример маркировки одного из самых распространенных размеров шин – 185/70R14. Ее расшифровка выглядит так:

ширина ската составляет 185 мм;
высота равна 70% от ширины;
символ R означает «радиальные»;
шина рассчитана на диаметр диска 14 дюймов.

Если бы в конце стояла буква С, то данное изделие можно было ставить на автомобили с полной массой до 3,5 тонн (микроавтобусы, малые грузовики). Отсутствие символа R давало бы понять, что шина не радиальная, а диагональная.

В продаже можно увидеть импортную автомобильную резину, чья маркировка отличается от принятой на постсоветском пространстве. Стоит разобраться, как она выглядит и расшифровывается:

Двойная маркировка 6,15-R13/155-R13 показывает ширину протектора в дюймах, а затем в миллиметрах. Нет второй цифры, указывающей высоту, значит, она составляет больше 80% от ширины.
Обозначение типа 30×10, 5R15 встречается на моделях резины, рассчитанных на бездорожье. Здесь все размеры даны в дюймах, причем первая цифра 30 – это не ширина, а наружный диаметр колеса. О ширине рабочей части информирует вторая цифра – 10,5. Буква R и цифра 15 имеют традиционные значения.

Расшифровка прочих символов

Помимо размерной маркировки, на шинах проставлены другие надписи и значки, которые помогут разобраться в их характеристиках. Об эксплуатационных свойствах резины можно судить по таким надписям:

на всесезонное употребление скатов указывает подпись All Seasons или Тous terrain;
надпись Winter, M+S либо M.S говорит о том, что резина – зимняя;
значок R+W свидетельствует о том, что шина – универсальная;
слова Rain, Water и Aqua ставятся на летних шинах с улучшенным водоотведением;
на бескамерную резину наносится подпись Tubeless или TL;
скаты с камерой могут не иметь обозначения либо подписываются словами MIT SCHLAUCH или ТТ.

На применение в холодный и теплый периоды также могут указывать различные значки. На летние покрышки производители наносят символ солнца, а на зимние – снежинку.

Поскольку скаты с направленным и асимметричным рельефом протектора необходимо ставить на авто в определенном положении, то на их боковины наносятся информирующие обозначения. Стрелка показывает направление, в котором должна вращаться покрышка, а слова Inside и Outside означают внутреннюю и наружную сторону соответственно.

Для некоторых автомобилистов может представлять ценность информация о допустимой нагрузке на шины и максимальной скорости. Эти параметры имеют свои обозначения на боковинах скатов – индексы. Они состоят из цифры и латинской буквы, первая – это индекс нагрузки, вторая – максимальной скорости. Чтобы расшифровать эти значки, нужно использовать таблицы.

Индекс максимальной скорости	Значение, км/ч	Индекс максимальной скорости	Значение, км/ч	Индекс максимальной скорости	Значение, км/ч
F	80	M	130	S	180
G	90	N	140	T	190
J	100	P	150	U	200
K	110	Q	160	H	210
L	120	R	170	V	240

Кроме всех перечисленных значков, на скатах проставляется множество других обозначений, указывающих на:

название бренда;
дату выпуска изделия;
номер партии и модель;
материал корда и брекера, количество слоев;
различные знаки соответствия и штампы ОТК.

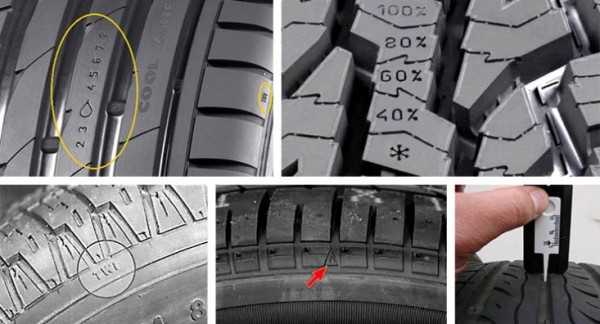

Очень полезны индикаторы износа, находящиеся на протекторе шины и представляющие собой цифры или значки разной глубины. В процессе эксплуатации они истираются и пропадают, что позволяет судить о степени изношенности резины.

что означают те или иные записи?

На боковины пневматической шины всегда нанесена определенная маркировка, несущая информацию о ее размере, типе, конструкции, сезонности и ряде других характеристик. Рассмотрим подробнее обозначения, которые автолюбители могут встретить на покрышке. Данная информация также будет полезна тем, кто купил авто и хочет узнать какая резина на машине.

Что означают все эти надписи?

Прежде всего, данные условные обозначения указывают на ширину и высоту профиля, на диаметр посадочного места. Значения могут быть указаны в дюймах, миллиметрах либо одновременно двумя способами. Также на шине указывается индекс скорости (см. картинку выше).

Какие еще надписи и обозначения можно встретить на шинах

Латинская буква «R» или надпись перед обозначением диаметра «Radial» означают, что перед вами шина с радиальной конструкцией. Если конструкция диагональная, то она просто не будет никак обозначаться. Но таких шин уже почти не осталось.
«C» — резина для малой коммерческой техники (микроавтобусов и легких грузовичков). От английского слова Commercial.
«LT» – такое же обозначение, но для Северной Америки (Light Truck).
«L» — таким символом могут обозначаться низкопрофильные шины.
«Extra Load» (XL) — обозначение усиленной покрышки. Отличается от обычной шины большим индексом допустимой нагрузки.
«M+S» — дословно в переводе с английского «грязь + снег» (Mud + Snow). Такие обозначения встречаются на всесезонной и зимней резине. Эти шины хорошо работают на мягком покрытии: песке, снегу, грязи. Не стоит думать, что «всесезонка» с таким значком является зимней шиной.
«All Season» или «Any Weather», может быть «AS» — обозначения всесезонных покрышек.
«Снежинка», может быть снежинка в скале — обозначение зимней авторезины. Причем конкретно зимней, а не «еврозимы».
«Зонтик», надписи: «Rain», «Aqua», «Water», «Aquacontact», «Aquatred» — указывают на дождевые шины (такие покрышки имеют мощную систему водоотвода, но на сухой дороге их показатели хуже, чем у стандартных шин).
«Inside», «Outside» — таким образом обозначены внутренняя и внешняя стороны на асимметричных шинах. Монтировать такую резину на диски необходимо строго по этим указателям (какие виды протекторов бывают).
«RunFlat», RSC (RunFlat System Component) — резина, которая сохраняет свои свойства после прокола. Шины, изготовленные по технологии Run Flat, у разных производителей шин могут называться по-разному. После того, как давление в колесе полностью упало, на нем есть возможность еще проехать от 60 до 150 км без повреждения, но желательно не ехать больше 80 км/ч.
Надпись «Rotation» или значок в виде стрелки — такую маркировку наносят на шины с направленным рисунком протектора. Это направление так же необходимо учитывать при шиномонтаже, иначе продуктивность шины будет полностью потеряна.
«Tubeless» — обозначение бескамерной шины. Если этой надписи на шине нет, то без камеры ее нельзя использовать. 100-процентно на это указывает надпись «Tube Type».
«AT», «A/T» (All Terrain) – универсальные покрышки для внедорожников и кроссоверов, предназначенные как для шоссе, так и для пересеченной местности. Но, в по-настоящему серьезное (и даже — среднее) бездорожье на них заезжать не стоит. Отличие AT от MT и вообще что это всё означает тоже в ссылке.
«BLK» — обозначение черной боковины.
«DA» (Defective Appearance) — этот штампик означает, что шина содержит небольшие дефекты, полученные при ее изготовлении, но не влияющие на ее качество. Дефект чисто косметический.
«DD» — шипы у шин с такой маркировкой имеют прямоугольные сердечник и алмазные грани.
«FR» (Flangerib) — борта таких покрышек усиленные.
«HP», «H/P» (High Performance) – шины премиум класса, которые отличаются высокой производительностью и высоким скоростным индексом. Так маркируют только шоссейные шины для внедорожников и легковых авто.
«HT», «H/T» (HighwayTerrain) — такую маркировку можно встретить на шинах для кроссоверов и внедорожников. Означает она, что на такой резине можно передвигаться только на дорогах общего пользования, без выезда на любое, даже самое легкое бездорожье.
«MD» — шины имеют пластиковые шипы с твердосплавным сердечником.
«REGROOVABLE» — протектор шины можно углубить посредством нарезки специальной машинкой.
«FR» — после обозначения типоразмера означает шину с защитой обода диска.
«Reinforced», «Reinf.» или буквы RF после указания типоразмера означают усиленную шину, имеющую больше слоев резины, по сравнению с обычной.
«SD» – шипы с твердосплавным сердечником.
«MFS» (Maximum Flange Sheild) – шина со специальной системой, защищающей ее от механических повреждений, которые могут быть получены от контакта с бордюрами или тротуаром. Покрышка имеет особый буфер на нижней части боковой стенки.
«Left» или «Right» — обозначения асимметричных направленных шин, которые строго бывают левыми или правыми. Это обязательно должно учитываться при шиномонтаже.
«MT», (Mud Terrain) — так обозначается резина для настоящего бездорожья, которая устанавливается только на внедорожники. Резина с мощным, агрессивным протектором, не подходящая для асфальта.
«OD» – шипы с овальным сердечником.
«Max Pressure» — указывает на максимально допустимое давление в колесе.
«Max Load» — обозначение максимальной допустимой нагрузки в килограммах на колесо.
«Studless» — такие шины нельзя ошиповывать.
«Studdable» — а такие можно.
«Steel» — эта надпись сообщает о наличии металлического корда в конструкции шины.
«E» в кружке означает соответствие ECE (европейским требованиям).
«DOT» — соответствие американскому стандарту качества.
«Temperature» — может быть «A», «B» или «C». Показатель термостойкости шины на большой скорости. Самая стойкая резина обозначается «Temperature A».
«TWI» — указывает на то, что шина имеет индикаторы износа. Надпись может сопровождаться стрелкой. Сами индикаторы в количестве шести или восьми штук расположены на протекторе шины, и выполнены они в виде выступов в углублении канавки протектора. Высота выступа обычно — 1.6 мм. Как только протектор сравняется с выступом, шину необходимо заменить.

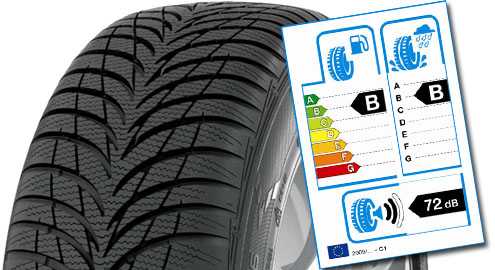

Про стандарты Евросоюза

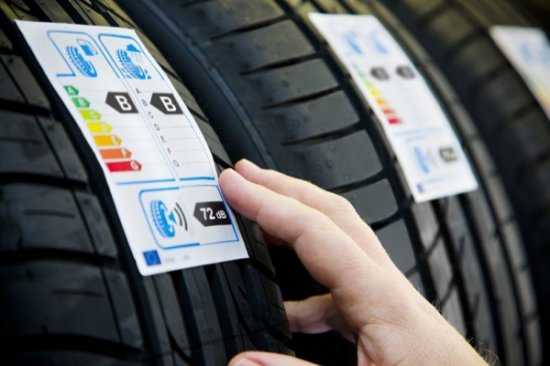

С недавних пор законодательство ЕС требует наносить на шины, реализуемые на территории Евросоюза, информацию о экологичности и безопасности. Теперь на них обязательно нужно клеить наклейки, чем-то напоминающие обозначения на бытовой технике. На маркировке указываются показатели расхода топлива, сцепления с мокрым дорожным покрытием, уровень издаваемого шума, выраженный в Дб.

Разберем подробнее эти обозначения

Топливная экономичность

Значок с бензоколонкой. В качестве ориентира взято сопротивление шины качению, которое самым прямым образом влияет на этот показатель. Шкала от «А» (самые экономичные шины) до «G» (самое большое сопротивление качению).

Сцепление на влажной дороге

Значок с дождиком. За основу взят показатель тормозного пути на мокрой дороге. Шкала от «A» до «F» (самый длинный тормозной путь).

Уровень шума

Значок с динамиком. В качестве показателя взят звук, издаваемый шиной при движении, выраженный в децибелах. Класс акустического комфорта отражается черными делениями звуковых волн. Одна волна — тихая шина, соответственно, три волны — самая громкая.

Вот и все основные маркировки, которые вы можете встретить на современных шинах. Конечно, производя новые шины, отдельные производители могут добавлять какие-то свои обозначения и даже метки, но они не являются типичными, и поэтому рассматривать их в рамках данной статьи нецелесообразно.

shiny-info.ru

Маркировка шин – расшифровка для легковых автомобилей, что означает маркировка

Подбирая новые шины для легкового автомобиля необходимо обращать внимание на маркировку, которая указывается непосредственно на шине. Ведь только маркировка может сказать вам какая шина подходит для вашего авто, а какая нет.

В данной статье мы сделали для вас подробную расшифровку маркировки шин для легковых автомобилей. Надеемся, что эта информация упростит выбор шин и позволит избежать ошибок.

Маркировка с нормативными требованиями и стандартами

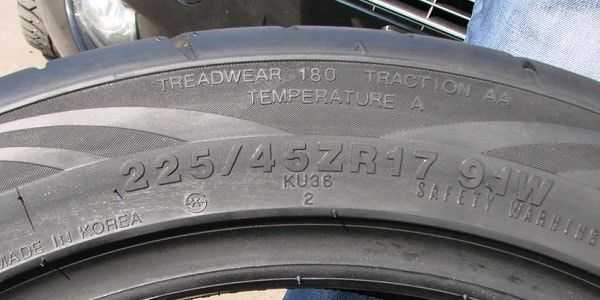

Маркировка с указанием Tread Wear Index, Traction Index и Temperature Index.

На поверхности шин указываются показатели соответствия определенным нормативным документам, в частности:

Tread Wear Index – показатель износостойкости оборудования;
Traction Index – показатель качеств сцепления;
Temperature Index – показатель воздействия температуры;

Дополнительно указывается и условное обозначение «dot», которое определяет текущий уровень соответствия всем требованиям нормативных документов, регламенту качества.

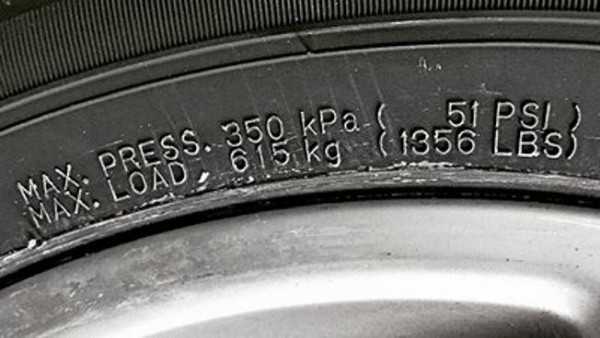

Максимальная нагрузка и допустимое давление воздуха

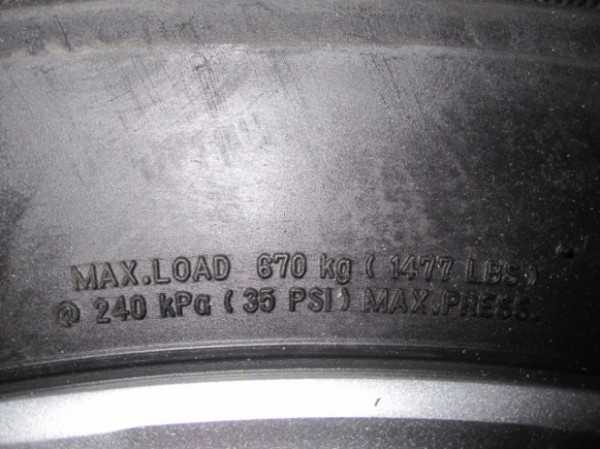

Маркировка шин с указанием максимальной нагрузки и допустимого давления воздуха внутри.

Для указания величины максимальной нагрузки, мелким шрифтом на поверхности шины прописывается величина в английских фунтах, а также килограммах, впереди устанавливая пометку Max Load.

Нужно отметить одну интересную особенность данного параметра. Многие водители просто умножают значение Max Load на 4 (иными словами на общее число шин). Делать так не рекомендуется, ведь шина не должна эксплуатироваться на пределе своих возможностей. Чтобы достичь оптимального результата необходимо от предельного значения отнять 20% (данный процент используется для легковых автомобилей).

Указывается на поверхности шины и максимально возможное давление воздуха. Данный параметр помечается как Max pressure и указывается в фунтах (PSI — фунт на квадратный дюйм) и килопаскалях . Эти данные нужно учитывать при накачке шины воздухом.

Читайте также: Что такое cекретки на диски, как их выбрать и как применять на практике.

Эксплуатационные характеристики шины

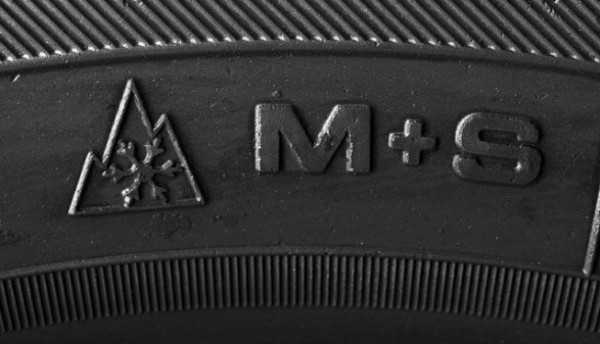

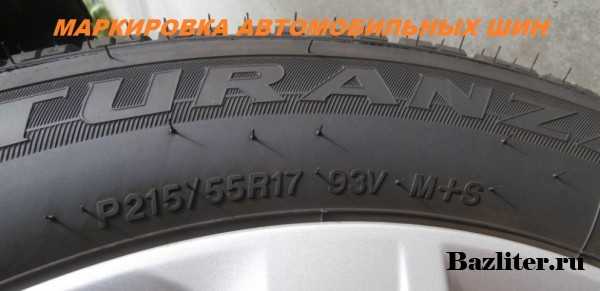

Маркировка M+S на шине.

На шине могут быть дополнительно указаны буквы M+S, следовательно, данные изделия могут запросто эксплуатироваться в условиях зимы, а также при наличии на поверхности дорожного покрытия снега, остатков грязи. Может быть указано обозначение All, которое демонстрирует возможности эксплуатации вне зависимости от сезонности, AW – при любой погоде. В данном случае, последняя аббревиатура демонстрирует, что шина может быть использована на твердом дорожном покрытии, вне зависимости от его состояния, даже когда поверхность скользкая. Ряд производителей вместо указания буквенной аббревиатуры на боковине шины делают рисунок на резине, символизирующий конкретнее погодные условия, сезонность. К примеру, может быть обнаружен на шине символ солнца, дождя, снега.

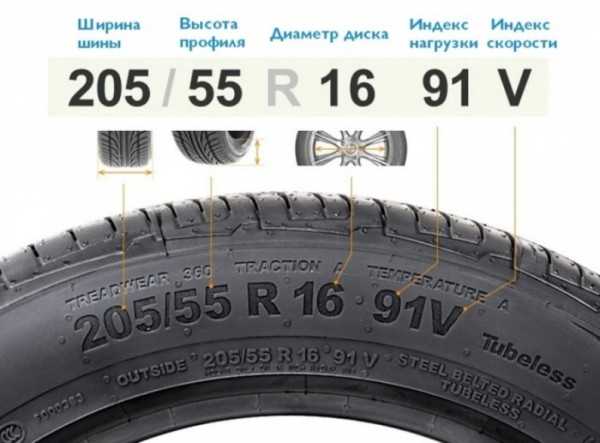

Размерность шины

Маркировка обозначающая ширину и высоту (в процентах) профиля шины.

Отдельного внимания заслуживает размерность шины, которая также указывается на поверхности изделия. В частности, можно запросто выделить следующие сведения, прописанные в аббревиатуре:

Ширина профиля, данный параметр устанавливается в миллиметрах как расстояние между непосредственными боковинами. К вниманию не принимаются возвышения из-за отделки поверхности.
Устанавливаются показатели отношения высоты профильной конструкции к ширине, и выражается данное значение непосредственно в процентах. К примеру, маркировка 185/60 указывает на то, что ширина шины равна 185 миллиметров, при этом высота составляет порядка 60% от первого показателя. Следовательно, за счет математического анализа вычисляем, что высота шины составляет 111 миллиметров.
Важно определить такой фактор как 50% отношение, в таком случае, шина считается низкопрофильной.

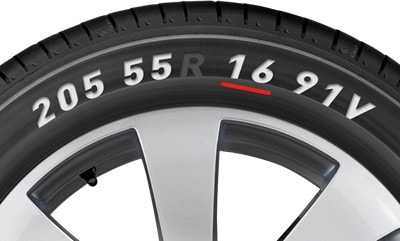

Диаметр обода

Маркировка обозначающая диаметр обода шины.

В аббревиатуру включены также показатели монтажного диаметра обода, который измеряется непосредственно в миллиметрах либо же дюймах. При переводе стоит учитывать, что один дюйм равен 25,4 миллиметра. К примеру, установленная маркировка R14 предписывает, что это 14-й радиус, следовательно, диаметр составляет 14 дюймов.

Грузоподъемность и индекс скорости

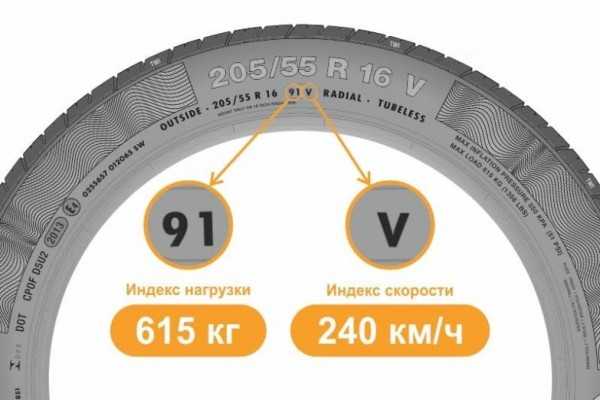

Маркировка, которая расшифровывается как индекс скорости и грузоподъемности.

Последним показателями, которые мы рассмотрим, будут индекс грузоподъемности и индекс скорости.

Индекс грузоподъемности определяет значение предельной весовой нагрузки, которую способна выдерживать шина. Он представляется на поверхности шины в виде двухзначного числа. Индекс носит условное обозначение, конкретное количество килограмм можно определить в соответствии с принятыми стандартами (таблица внизу).

Индекс скорости обозначает предельную скорость движения, при которой шина может использоваться. Для обозначения индекса скорости автомобильных шин используется маркировка латинскими буквами от A до Z (таблица внизу).

Таблица с индексом нагрузки (нажмите чтобы открыть)

Индекс нагрузки	Масса, кг.
50	190
51	195
52	200
53	206
54	212
55	218
56	224
57	230
58	236
59	243
60	250
61	257
62	265
63	272
64	280
65	290
66	300
67	307
68	315
69	325
Индекс нагрузки	Масса, кг.
70	335
71	345
72	355
73	365
74	375
75	387
76	400
77	412
78	425
79	437
80	450
81	462
82	475
83	487
84	500
85	515
86	530
87	545
88	560
89	580
Индекс нагрузки	Масса, кг.
90	600
91	615
92	630
93	650
94	670
95	690
96	710
97	730
98	750
99	775
100	800
101	825
102	850
103	875
104	900
105	925
106	950
107	975
108	1000
109	1030
Индекс нагрузки	Масса, кг.
110	1060
111	1090
112	1120
113	1150
114	1180
115	1215
116	1250
117	1285
118	1320
119	1360
120	1400
121	1450
122	1500
123	1550
124	1600
125	1650
126	1700
127	1750
128	1800
129	1850

Таблица с индексом скорости (нажмите чтобы открыть)

Индекс скорости	Предельная скорость, км/ч
B	до 50
C	до 60
D	до 65
E	до 70
F	до 80
G	до 90
J	до 100
K	до 110
L	до 120
M	до 130
N	до 140
P	до 150
Q	до 160
R	до 170
S	до 180
T	до 190
U	до 200
H	до 210
VR	свыше 210
V	до 240
Z	свыше 240
W	до 270
Y	до 300
ZR	«без ограничений»

Как разобраться в маркировке автомобильных шин. Расшифровка символов на покрышках

КАК РАЗОБРАТЬСЯ В МАРКИРОВКЕ АВТОМОБИЛЬНЫХ ШИН. РАСШИФРОВКА СИМВОЛОВ НА ПОКРЫШКАХ

Добрый день, сегодня мы узнаем, как правильно расшифровывать маркировку на автомобильных шинах, какие символы на покрышках играют ключевую роль и почему у разных производителей, параметры колес могут отличаться. Кроме того, расскажем про то, в каком месте на покрышке найти производителя, тип, размер шины, индекс скорости, показатель сцепления с дорожным полотном и разберем, для чего нужно знать эти параметры, а также, что они обозначают. В заключении мы поговорим о том, на какие символы автошины, в первую очередь необходимо обращать внимание перед покупкой, а также, что такое дополнительные маркировочные показатели, которые идут на большинстве современных покрышках и почему их важно знать, чтобы не приобрести не качественное колесо.

Один из самых распространенных вопросов большинства автовладельцев: “Что означают символы на шине?”, волнует водителей уже довольно давно. Стоит понимать, что при покупке шин очень важно обращать внимание на маркировку, а также уметь ее читать, потому что от этого будет зависеть самое главное – управляемость, длина тормозного пути и максимальная скорость автомобиля. Вот поэтому стоит четко для себя уяснить, что есть первостепенные и второстепенные параметры, которые отображаются на каждом новом колесе с лицевой стороны. Вот от них то и зависит поведение шины на дороге.

ЧТО ДЕЛАТЬ ПРИ БОКОВОМ ПОРЕЗЕ ШИНЫ

Чтобы знать, какие шины нам покупать для автомобиля, мы должны понимать хотя бы первостепенные показатели, такие как ширина и высота профиля, диаметр обода, индекс нагрузки, тип, а также скоростной индекс. Данные нюансы мы и разберем в нашем рассказе, чтобы обезопасить многих водителей не только от попадания в аварию, но и от необходимости уплаты штрафа, за не верно установленные шины на автомобиле в зимнее время года. Отметим, что самое главное при подборе колес для машины – это правильно применять на практике свои знания по расшифровке основных и дополнительных символов нанесенных на покрышки.

Справочно заметим, что средний срок службы покрышки составляет в среднем от 5 до 8 лет, в зависимости от того или иного производителя. Определенное количество изготовителей определяют срок эксплуатации шин в 10-12 лет, но как правило, в реальности замена покрышкам требуется уже после 4-5 лет эксплуатации, а то и раньше, потому что большинство водителей не правильно подбирают шины, исходя из нанесенной на них маркировки. В том случае, когда шины грамотно подобраны под то или иное транспортное средство, то они действительно способны отходить более 5-7 лет. Кроме того, на срок службы колес сильное влияние оказывает шинный состав, из которого произведены покрышки, а также, если автомобиль эксплуатируется не постоянно и по хорошему дорожному полотну, при этом водитель внимательно следит за состоянием колес.

Перед тем, как переходить к расшифровке символов на выбираемой или уже купленной покрышке, необходимо наглядно представлять маркировку на шине, которая, как правило, располагается на лицевой стороне колеса. Ниже на изображении продемонстрировано расположение основных и дополнительных маркировочных символов на современной типовой покрышке, которые детально будут нами рассмотрены ниже в материале.

– Модель шины: у каждого производителя имеется свое наименование покрышек, которые должны сообщать покупателю об их особенностях. Например, давайте рассмотрим шины Бриджстоун, модели “Близзак” и “Айс Крузер” – это означает, то что они относятся к зимним шинам, причем 2-ая модель к премиальному сегменту. К примеру модель MY-03 означает, что это летняя шина и она имеет выраженную спортивную направленность.

– Обозначение максимальной нагрузки: как правило, пишется более мелким шрифтом, чем наименование производителя и имеет обозначение – MAX LOAD (максимальная нагрузка) и далее указывают нагрузку в килограммах и английских фунтах (MAX LOAD 500 kg (1102lbs), 1lbs=0,4536 кг). Справочно заметим, что некоторые водители умножают MAX LOAD на 4 колеса (то есть на общее количество колес автомобиля), чтобы получить максимальную массу транспортного средства, которому подходят шины с такой нагрузкой. Однако это в корне не верно.

Почему так нельзя считать? Потому что, полученная таким образом масса оказывается намного завышенной. Шины не должны работать под предельной весовой нагрузкой. Поэтому от максимальной массы нужно отнять примерно 20-25 процентов, в том случае, если автомобиль легковой. Если внедорожник, то отнимать нужно порядка 30-35 процентов.

Кроме того, даже если мы вычтем необходимые проценты, то не факт, что данная масса будет допустимой, так как показатель MAX LOAD является предельной нагрузкой для шины вообще, без привязки к особенностям конструкции того или иного автомобиля. А такая привязка крайне обязательна.

– Индексы износостойкости, сцепления и температуры: обозначаются в соответствии с нормативными документами об информировании потребителей согласно уровню качества. На шинах данные показатели обозначаются, как TREAD WEAR INDEX – индекс износостойкости, TRACTION INDEX – индекс сцепных свойств и TEMPERATURE INDEX – температурный индекс.

– Максимально допустимое давление воздуха в шине: указывается в килопаскалях (KPa) и фунтах на квадратный дюйм (PSi). К примеру 2 атмосферы или 33 PSi, заметим, что 1 PSi = 0,0069 МПа для шины в не прогретом состоянии. Если на шине указано максимальное давление в 2,2 атмосферы, то накачивать выше этого давления не рекомендуется.

– Наименование производителя: как правило, указывается название изготовителя или разработчика покрышки в виде прописных латинских букв на лицевой стороне колеса.

– Условное обозначение “DOT”: указывает на соответствие требованиям нормативных документов, касающихся легковых и грузовых шин.

– Латинские буквы M+S: в переводе с английского означают Mud + Snow, то есть “грязь + снег” и указывают на то, что шина рассчитана на эксплуатацию в зимних условиях или может использоваться при наличии грязи и снега.

Если на шине идет обозначение WINTER, то есть зима, то это сугубо зимние шины, AQUATRED или AQUA CONTACT, то это дождевые шины, если AS или All Seasons, то это всесезонные, а если AW или Any Weather, то под любую погоду – пригодные к использованию на твердых дорогах в любое время года на любом, в том числе мокром и скользком покрытии. Заметим, что многие производители вместо этих надписей рисуют на боковинах шин специальные рельефные пиктограммы – солнце, снежинку или дождь, которые наглядно отображают все сезоны.

– Обозначение размера шины: относится к основным показателям, которые нужно в первую очередь учитывать при подборе покрышек. Примером такого обозначения может служить надпись 205/55 R16, которая информирует водителя о ширине профиля в 205 миллиметров и об отношении высоты профиля к его ширине в 55 процентов. Справочно заметим, что ширина профиля шины – всегда отображается в миллиметрах и является расстоянием между наружными боковинами накачанной шины без учета возвышений из-за наличия маркировки, отделки или защитных поясов.

Высота профиля представляет процентную величину высоты шины от ее ширины. Справочно заметим, если процентное содержание высоты шины менее 50 процентов, то она считается низкопрофильной.

– Обозначение в виде латинской буквы “R”: означает, то что шина радиальная или “RADIAL“. Данный параметр относится к конструкции шины, а также к монтажному диаметру обода. Диаметр же обода измеряется всегда в дюймах и миллиметрах. При переводе принято считать 1 дюйм равный 25,4 миллиметрам. То есть в том случае, если на шине идет маркировка типа R15, то это означает не 15-ый радиус, а радиальную конструкцию шины с ее диаметром в 15 дюймов.

– Индекс грузоподъемности: сообщает нам о предельной нагрузке на ту или иную покрышку, те есть это максимальный вес, который способна выдержать шина. Проставленное на шине двузначное число математически никак не привязано к конкретным килограммам – это просто условный индекс.

– Индекс скорости: указывает водителю на максимально расчетную скорость покрышки. Ниже в таблицах наглядно показано, как указывается эквивалентная максимальная скорость выражаемая в километрах в час на лицевой стороне шины.

Индекс	P	Q	R	S	T	U
Скорость, км/ч	150	160	170	180	190	200

Индекс	H	V	VR	W	Y	ZR
Скорость, км/ч	210	240	более 210	270	300	более 240

Скоростной индекс, присваиваемая шине по результатам специальных испытаний. Такой показатель характеризует максимальную скорость, которую способна выдержать та или иная модель покрышки. То есть скорость, при малейшем превышении которой никто не может гарантировать, что колесо не начнет разваливаться. Как правило, для эксплуатации устанавливается оптимальный режим, то есть машина должна передвигаться со скоростью примерно на 15 процентов меньшей, чем та, которая допускается производителем шины.

– Обозначения говорящие о конструкции покрышки: отображают особенности состава с структурой шины и фиксируются на лицевой стороне соответствующими надписями о количестве слоев брекера, каркаса, а также о материале корда. Примерами таких надписей могут служить символы TREAD PLIES: 2 POLYESTER CORD + 2 STEEL CORD + 1 NYLON CORD означают, что брекер шины состоит из 2 слоев полиэстера + 2 слоев металлокорда + 1 слоя нейлонового корда. Ниже на изображении наглядно приведен пример данного обозначения.

– Обозначение TWI: относится к символам, которые играют роль второстепенных показателей и несут в себе дополнительные сведения касающиеся той или иной информации о покрышке. Данный параметр является указателем места нахождения индикатора износа покрышки.

Такой индикатор находится на дне ближайшей к метке канавки протектора. Как правило, индикатор износа обозначается в виде стрелки. Таким образом, этот индикатор показывает предельно допустимую степень износа покрышки.

– Дата изготовления шины: относится к символам, которые играют роль второстепенных показателей и несут в себе дополнительные сведения касающиеся той или иной информации о покрышке. Обозначается 4-мя цифрами в овале на боковине, причем 2 начальные обозначают неделю изготовления, а остальные указывают на год производства. Например маркировка 5216 означает, что шины выпущены на 52-ой неделе, то есть в декабре 2016 года. Ниже наглядно показан пример данной маркировки.

– Обозначение бескамерая шина (TUBELESS): относится к символам, которые играют роль второстепенных показателей и несут в себе дополнительные сведения касающиеся той или иной информации о покрышке. Обозначение говорит о том, что шину нужно использовать без камеры. Таким образом, такая покрышка не оснащается специальной камерой, которую нужно было бы отдельно надувать.

– Обозначение PR (норма слойности): относится к символам, которые играют роль второстепенных показателей и несут в себе дополнительные сведения касающиеся той или иной информации о покрышке. Для легковых автомобилей применяются покрышки с нормой слойности в 4PR или 6PR. При маркировке 6PR, покрышки еще имеют дополнительную надпись Reinforced, что в переводе означает усиленная. Шины с маркировкой в 8PR применяются для легких грузовиков и микроавтобусов, поэтому после обозначения посадочного диаметра, к примеру 205 R16 C, к маркировке еще добавляется дополнительная латинская буква “С“, что означает “Commercial“.

Видео обзор: “Как разобраться в маркировке автомобильных шин. Расшифровка символов на покрышках”

В заключении отметим, что эксплуатация автомобиля с правильно подобранной маркировкой покрышек, обеспечит надежное управление и торможение транспортным средством, а также принесет шинам более продолжительный срок службы. Кроме того, благодаря умению читать символы на шинах, мы всегда сможем правильно выбрать поддержанные и новые покрышки, которые позволят нам уверенно чувствовать себя, как на заснеженной, так и на мокрой трассе.

БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.
ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ.

bazliter.ru

Маркировка автомобильных шин: расшифровка обозначений

Решив купить новые шины для автомобиля, вы непременно столкнётесь при выборе в магазине с тем, что на них будет много малопонятных неискушённому человеку букв и цифр. Какие из них наиболее важны и что они означают? Давайте разбираться в расшифровке обозначений.

Производитель и модель шины для автомобиля

Маркировка шин

Первое, что обращает на себя внимание на новенькой покрышке — крупные надписи вида Supertire Mega, где в указанном примере:

Supertire — производитель, обычно это известный шинный бренд, например Goodyear, Nokian и множество других.
Mega — модель, иногда косвенно указывает на сезон эксплуатации, типа WinterCarving и т. п., или на спортивную направленность в духе Sport, Speed, или особые свойства — RunFlat (шины с усиленной боковиной, можно ехать даже с проколом колеса), а чаще просто ни к чему не обязывающее красивое название, особенно у китайских марок

Обозначение размеров и их расшифровка

Типоразмер — главный параметр при выборе новых шин, если с ним ошибиться, приобретённые покрышки просто не подойдут вашим дискам.

Типичная маркировка типоразмера имеет следующий вид: два числа через дробь, английская буква и ещё одно число. Поясним наглядно, например, на покрышке указано: 200/65 R17 91H:

200 — ширина покрышки в миллиметрах.
65 — высота профиля покрышки, поделённая на её ширину, обозначается процентами, в примере 65%. Наверняка вы слышали выражение «низкопрофильная резина», теперь будет понятно, что имеется в виду.
R — буква обозначает тип каркаса шины. R — это шина с радиальным каркасом, D или отсутствие буквенного индекса — шина с диагональным каркасом. Сейчас диагональные шины очень редки, поэтому все привыкли к букве R в маркировке размерности.
17 — внутренний диаметр покрышки, которым она надевается на диск. Обозначается в дюймах.

Львиная доля автолюбителей, увидев в обозначении, например, R18, уверена, что это радиус диска или шины, и не вдаются в подробности. Вы наверняка хоть раз слышали от друзей или коллег про их «новые катки восемнадцатого радиуса», что, как мы с вами выяснили, в корне неправильно.

Индекс грузоподъёмности

91 — индекс грузоподъёмности (нагрузки), согласно таблице 1 (см. ниже). Некоторые производители маркируют ещё Max Load — максимальная допускаемая нагрузка на покрышку, в килограммах.

Скорость + таблица по значению букв

H — буквенный индекс скорости, обозначается по приведённой таблице 1.

Индексы нагрузки и скорости шин

Износостойкость

Износостойкость покрышки маркируется Treadwear и числом, обозначающим коэффициент износостойкости, образец — маркировка Treadwear 100 — шина рассчитана примерно на 48 000 км пробега.

Индекс температурных качеств

Температурные качества шины характеризуют её свойства при нагреве на высокой скорости и обозначаются словом Temperature и английской буквой А, В или С, где А — лучший показатель, например, Temperature A.

Сцепные качества

Сцепные свойства шины подразумевают характеристику колёс по торможению на влажном покрытии, обозначаются словом Traction и английской буквой А, В или С, где А — лучший показатель, например, Traction А.

Параметр максимального давления

Максимальное внутреннее давление, на которое рассчитана шина авто, указывается надписью MAX PRESSURE и цифрой, обозначающей величину в кПа, например, MAX PRESSURE 300 kPa. Наиболее важно это значение при подборе шин для грузовой техники.

Назначение, сезонность

В зависимости от дорожных условий, на которые рассчитаны конкретные шины, может быть нанесена следующая маркировка:

Пиктограмма в виде снежинки обозначает, что шина предназначена для зимы.
Пиктограмма в виде зонтика или надпись Rain, Water, Aqua означает, что перед вами специальные дождевые шины.
Буквы M&S или M+S, что можно расшифровать как Mud + Snow (грязь и снег) — зимние или всесезонные шины.
All Season — всесезонная шина, предназначенная для круглогодичного использования.

Дата изготовления

Когда произведена автошина — маркируется как четыре цифры в овале, где начальные две цифры — неделя, другие две — год производства, например, 0107 обозначает дату выпуска как январь 2007 года.

В году 52–53 недели.

Обозначение камерной/бескамерной резины

Наличие или отсутствие камеры в шине обозначается: Tubeless — бескамерная шина, Tube Type или отсутствие надписи Tubeless обозначает шину с камерой.

Индекс сертификации автомобильной шины

Сертификация шины обозначается:

E (в круге) — шина соответствует европейским требованиям ECE (Economic Commission for Europe).
DOT (Department of Transportation — Министерство транспорта США) — американский стандарт качества.

Знак направления вращения или знак внешней стороны шины

Показатель важен для шин с асиметричным рисунком протектора

Особенности монтажа шин на легковой автомобиль имеют следующие обозначения: надпись Outside/Inside — шины с несимметричным относительно продольной оси протектором, Outside означает внешнюю сторону покрышки при монтаже. Надпись Rotation или просто стрелка — шина с направленным рисунком, монтировать, учитывая направление вращения.

Дополнительные индексы

Также на шинах маркируются дополнительные символы, перечислим некоторые из них:

XL или Extra Load — усиленные покрышки для увеличенной нагрузки
RunFlat, RSC — специальные шины для движения при проколе, за счёт усиленных боковин, они сохраняют заданную форму.

Надеемся, что теперь у вас не возникнет вопросов при выборе новых шин для своего автомобиля.

Меня зовут Юрий, мне 30 лет, образование – инженер по энергетическому оборудованию. Водитель с 12-летним стажем, увлекаюсь автомобилями и всем, что с ними связано. Оцените статью: Поделитесь с друзьями!

motorltd.ru

Расшифровка маркировки шин: зимние, летные, всесезонные

Чтобы правильно подбирать «обувку» для своего автомобиля, водитель должен понимать маркировку шин. Никаких секретов здесь нет, достаточно запомнить основные параметры. Открыв руководство по эксплуатации автомобиля, вы найдете рекомендацию для вашей модели, но расшифровки маркировки там не будет.

Из-за этого у водителя может возникнуть трудности с выбором. В этом материале подробно разобрана расшифровка маркировки шин для легковых автомобилей. Читатель узнает, как обозначаются зимние, летние и бескамерные покрышки, а также получит ответы на остальные вопросы, связанные с маркировкой. В конце статьи можно посмотреть видео о расшифровке обозначений на шинах.

Общие понятия

Итак, мы открываем руководство по эксплуатации, чтобы узнать, какую резину нам нужно покупать. Здесь мы находим варианты шин для разных условий. Зависят они от следующих показателей:

Сезон – шины бывают летние, зимние и всесезонные;
Двигатель – тип силовой установки и ее мощность;
Диски – резина подбирается в зависимости от материала, из которого изготовлены диски.

Маркировка шин наносится на все покрышки. По ней вы сможете узнать размер, индекс скорости и нагрузки, а также производителя. Состоит шина из борта, каркаса, боковой части, протектора и слоев брекера. Если вы повернете покрышку к себе боковой частью, то вы увидите обозначения на шинах в следующей последовательности: ширина, профиль и диаметр. На примере ниже показана шина с шириной 225, профилем 45Z и диаметром R17:

Различия в маркировке шин в зависимости от сезона

Сразу укажем отличия в маркировке зимних, летних и всесезонных шин. Определить принадлежность к сезону вы сможете по следующим знакам:

Летняя резина – на летних шинах нет специальной маркировке, сообщающей о принадлежности к теплому сезону;
Зимняя резина – на ней нанесен индекс «M+S», также на шине может быть изображение снежинки или слово «Winter»;
Всесезонная резина – на них тоже могут быть нанесены обозначения для зимних покрышек, но есть и отличительные аббревиатуры «AS» (все сезоны, All Seasons), «R+W» (всесезонная для холодных регионов, Road + Winter), «AW» (всесезонная для любых условий, Any Weather).

Маркировка шин и расшифровка их обозначений – это важно, но для начало стоит уделить пару слов видам шин. Резина может быть зимней, летней и всесезонной. Главным отличием между ними является рисунок протектора. Взяв в руки летнюю резину, вы увидите хорошо выделенные канавки для стока воды, также на летней покрышке отсутствует микро-рисунок. Такие конструкционные особенности позволяют обеспечить надежное сцепление колес с мокрым или сухим дорожным покрытием. Маркировка зимних шин липучка не отличается от обычной зимней резины, сами шипы вы сможете заметить визуально.

Отличить зимнюю резину от летней достаточно просто, вам даже не потребуется расшифровывать маркировку зимних шин. Зимняя резина имеет выраженный рисунок протектора. Покрышки такого типа обеспечивают безопасное передвижение по обледенелым и заснеженным дорогам. Использование летнего варианта может стать причиной серьезной аварии. Что касается всесезонной резины, то она демонстрирует качественной сцепление на сухом, мокром, обледенелом и заснеженном асфальте.

Разбор маркировки

Теперь мы знаем, как выглядит маркировка всесезонных шин, расшифровка остальных аббревиатур не менее важна для автомобилиста. На изображение ниже подробно разобран каждый индекс и обозначение:

Разберем маркировку на примере шины 175/70 R13 91T:

«175» указывает на ширину профиля, размер может быть указан в миллиметрах или дюймах;
«70» сообщает о процентном отношении высоты профиля покрышки к ее ширине;
«R» обозначается тип каркаса, в данном случае он радиальный;
«13» говорит о посадке диаметра, измеряется в дюймах;
«91» обозначается степень нагрузки на шину, выраженная в цифровом обозначении;
«Т» сообщает о максимальном скоростном режиме для этой покрышки.

Мы разобрали основную маркировка, но есть и дополнительные обозначения, которые тоже нужно знать. Надписи «Left» и «Right» говорят о принадлежности к стороне, левую шину можно ставить только на левое колесо, а правую шину, соответственно, на правое. Существует резина, которую нужно устанавливать строго ассиметрично, на таких покрышках будут надписи «Outside» и «Inside». Боковину с надписью «Inside» следует ставить внутрь, а боковину «Outside» – снаружи.

ВАЖНО! Если вам нужно поставить бескамерную покрышку, то вам следует искать шины с индексом «TL». Какая маркировка бескамерных шин мы уже разобрались, что касается моделей, которые используются исключительно с камерой, на них будут буквы «TT».

Заключение

Как видите, разобраться с расшифровкой параметров шин достаточно просто. Начинающему водителю важно запомнить основные параметры для его автомобиля, в зависимости от сезона. Вы всегда можете вернуться к этой статье и освежить память.

jrepair.ru
