К «земляным» относят все виды работ, связанные с выемкой, отсыпкой и перемещением грунта, в том числе при устройстве котлованов, насыпей, траншей при строительстве зданий и сооружений, прокладке дорог и различных коммуникаций. И, хотя в российском законодательстве понятие «земляных работ» нормативно не определено, точность учета объемов инертных материалов при их производстве имеет крайне важное значение — как для корректного составления сметы, так и для определения сроков и эффективности реализации проектов.

У строителей и проектировщиков нередко возникают трудности, связанные с применением коэффициентов относительного уплотнения перемещаемого грунта, а также с определением объема земляных работ при составлении сметной документации.

В Главгосэкспертизе России рассказали, как правильно определить объем привозного грунта в разрыхленном состоянии, который используется для обратной засыпки котлованов, пазух, устройства насыпи при вертикальной планировке и в иных случаях.

В соответствии с пунктом 35 Методики определения сметной стоимости строительства, реконструкции, капитального ремонта, сноса объектов капитального строительства, работ по сохранению объектов культурного наследия (памятников истории и культуры) народов Российской Федерации на территории Российской Федерации, утвержденной приказом Минстроя России от 4 августа 2020 года № 421/пр, сметные расчеты разрабатываются на основании проектной и (или) иной технической документации, ведомостей объемов работ с указанием их наименований, единиц измерения и количества, ссылок на чертежи и спецификации, расчета объемов работ и расхода материальных ресурсов (с приведением формул расчета), а также иных исходных данных, необходимых для определения сметной стоимости строительства.

Согласно СП 45.13330.2017. Свод правил. Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87, утвержденному и введенному в действие приказом Минстроя России от 27 февраля 2017 года № 125/пр, коэффициент уплотнения грунта принимается на основании проектных данных.

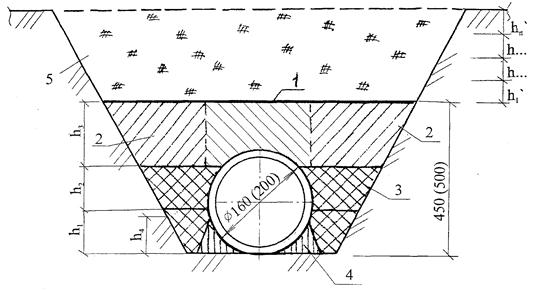

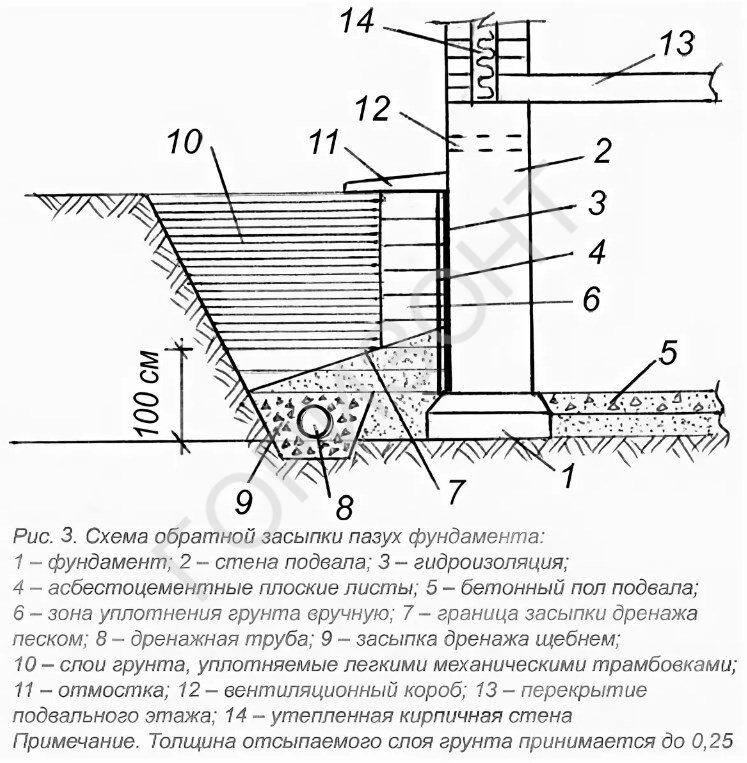

Объем земляных работ при составлении сметной документации на обратных засыпках в котлованах, траншеях, дренажах и других сооружениях исчисляется по проектному геометрическому объему грунта в насыпи или в ином конструктивном элементе с учетом значения коэффициента относительного уплотнения.

В соответствии с действующей редакцией сметных норм ГЭСН 81-02-01-2020 — а именно пунктом 1.1.9 раздела I «Общие положения» «Сборника 1. Земляные работы», массу транспортируемого грунта следует принимать по приложению 1.1, а при отклонении показателей средней плотности грунта от приведенной в приложении 1.1 более чем на 5 % – по данным инженерно-геологических изысканий.

При этом объем грунта, подлежащего вывозу автомобильным транспортом, исчисляется по проектным размерам. А объем грунта, подлежащий доставке автотранспортом на объект для засыпки пазух, подсыпки под полы или в насыпь вертикальной планировки, исчисляется по проектным размерам с добавлением на потери:

• при транспортировании автотранспортом на расстояние до 1 км – 0,5 %;
• при транспортировании автотранспортом на расстояние более 1 км – 1,0 %.

В случаях перемещения грунта бульдозерами по основанию, сложенному грунтом другого типа погрешность на потери составляет:

• при обратной засыпке траншей и котлованов – 1,5 %;
• при укладке в насыпи – 2,5 %.

Таким образом, объем привозного грунта (в разрыхленном состоянии) для обратных засыпок в котлованах, траншеях, дренажах и других сооружениях необходимо определять по геометрическому объему с учетом коэффициентов уплотнения, а также исчисления потерь при транспортировке грунтов.

Приведем расчет потребности на примере песка при обратной засыпке пазух бульдозером. По проекту, объем работ при обратной засыпке пазух составляет 1000 куб.м песка. Коэффициент уплотнения предусмотренный проектом равен Купл.= 0,95. Транспортировка песка осуществляется на расстояние более 1 км. Потребность в песке составит:

1000/0,95*1,01*1,015=1079 куб.м,

где:

• 1000 куб.м – проектный объем песка для обратной засыпки котлована;
• 0,95 – коэффициент уплотнения, принятый на основании проектных данных;
• 1,01 – 1,0 % потери при транспортировке песка на расстояние более 1 км;
• 1,015 – 1,5 % потери при перемещении песка бульдозером
• по основанию, сложенному грунтом другого типа.

Источник: Пресс-центр Главгосэкспертизы России

---

Полезные материалы по производству земляных работ:

Подсчет объемов земляных работ

Подсчет объемов земляных работ по цене топографической съемки, оцифровки нижней поверхности и самого подсчет объема насыпи, точность в 2%.

На начальном этапе строительства необходимо выполнение такой геодезической процедуры, как подсчет объемов земляных масс или работ. Под начальным этапом подразумевается стадия составления проекта и сопутствующей документации. Также, если в данный период момент был упущен, можно провести расчеты непосредственно в процессе выполнения практических строительных работ. Данная процедура является обязательной. Без нее нельзя точно выяснить стоимость строительства, а также механизмы воплощения проекта в жизнь.

Для точного подсчета объемов земляных работ нужно сочетание следующих факторов:

топографическая съемка поверхности до начала работ, если таковой нет, то за нижнюю поверхность принимается либо отметка низа кучи, либо отметка верха котлована, если склад имеет форму бункера, то нижняя поверхность определяется по паспортным чертежам склада;
топографическая съемка поверхности верха грунта, сырья, дна котлована, насыпи, либо любого другого материала;
обе эти съемки должны выполняться очень подробно, съемке подлежат все характерные точки фигур, такие как низ откоса, верх откоса, выемки, насыпи, перепады отметок, хребты. Нужно точно оконтурить фигуру для дальнейшего подсчета объема;
при камеральной обработке фигура дополняется промежуточными точками, необходимыми для корректного подсчета, еще раз определяется контур подсчета, производится сам подсчет объема насыпи, подсчет объема выемки, площадь нулевых работ;
подсчет объемов земляных работ геодезия оформляется в технический отчет с составлением соответствующего акта подсчета объемов с указанием фамилий исполнителей, условий съемок, оснований для проведения работ, допустимых и фактических погрешностей, и собственно результатов подсчета.
Основной единицей земляных работ является земляное сооружение. Представляет оно собой выемку или насыпь, которые образовались в результате рытья котлована, обратной засыпки, складирования сырья. Для упрощения процедуры подсчета объемов эти сооружения представляются в качестве геометрических фигур. Соответственно, расчет легко провести, применяя к ним определенные формулы геометрии. Та или иная формула выбирается в зависимости от того, в какую фигуру был преобразован объект. В том случае, когда масштабы строительства велики, то особо сложные объекты разбиваются на несколько фигур или контуров, каждая из который высчитывается по отдельности. А затем полученные показатели суммируются.

Среди всех земляных сооружений, наиболее востребованными в плане подсчетов являются насыпи, котлованы, склады как открытые, так и закрытые, а также траншеи. Эти объекты разрабатываются как при возведении конструкций гражданского назначения, так и производственного. Способы и расчетные формулы подбираются индивидуально к каждому конкретному случаю. Они зависят от нескольких факторов – от масштабов работ, их целевого назначения, рельефных особенностей местности, близости расположения других застроек.

С процедурой подсчет объемов земляных масс связаны такие понятия, как высотные отметки. Они могут различаться в зависимости от своего расположения. Так, красная отметка – это обозначение, которое имеется в проектной документации. Именно согласно этой отметке нужно планировать земляное сооружение в натуре. Другая отметка – черная. Ею обозначается уровень земельной поверхности, который имеется перед стартом каких-либо работ. Третий вид – это рабочая отметка. Она представляет собой разность двух предыдущих обозначений. Именно с ее помощью можно определить глубину земляного сооружения. Обязательным условием помимо рельефа должен быть учет и геологических особенностей грунта.

Перед началом работ по подсчету объема нужно обязательно ознакомиться с соответствующей картографической документацией – топографическая съемка нижней подстилающей поверхности. Эти материалы содержат подробный план территории, на которой ведется строительство, или которая лежит в основании склада. На этом плане четко должны прослеживаться все рельефные особенности, а поверх них наноситься рассмотренные выше черные и красные, а также рабочие отметки. Этот документ должен быть подготовлен заранее, вместе с проектом сооружения. Если склад имеет проектное основание, то перед началом подсчета объемов масс обязательно согласовывается между сторонами еще раз для правильных расчетов.

Добиться правильности выполнения в таком ответственном деле вам помогут специалисты нашей компании. С ними расчеты будут проведены с учетом всех нюансов объекта и предельно точно.

Расчет объемов земляных работ очень ответственная работа, которую можно доверять только профессионалам нашей компании.

Подсчет объемов земляных работ геодезия. Звоните по офисному телефону 097-891-01-18 будем рады сотрудничеству.

TecKnowledge: расчет земляных работ и обратной засыпки

Расчет земляных работ и обратной засыпки не так прост, как определение объема грунта. Необходимо учитывать угол естественного откоса и уплотнение.

A. Угол естественного откоса

Угол естественного откоса представляет собой угол, который образует сыпучий материал от горизонтали, когда он свободно размещен на плоской поверхности. Поэтому при проведении земляных работ необходимо рассчитывать не только объем грунта непосредственно под заданным участком, но и прилегающую территорию по периметру, образующую пандусы из-за угла откоса разрыхленного после земляных работ грунта.

Угол естественного откоса зависит от коэффициента внутреннего трения материалов. Вот примерные средние значения угла естественного откоса для конкретных типов материалов.

Таблица 1 – Средний угол естественного откоса различных материалов

Тип материала	Угол естественного откоса (градусы)
Сухой песок	27,5
Влажный песок	37,5
Влажный песок	30
Обыкновенная сухая земля	32,5
Обыкновенная влажная земля	35
Обыкновенная влажная земля	27,5
Гравий	39
Гравий, песок и глина	25

Вы действительно можете измерить угол естественного откоса материала.

Получите образец сыпучего материала. Налейте его на плоскую поверхность и измерьте угол, который он образует с горизонтом.

Применяя закон касательных, мы можем рассчитать горизонтальное расстояние X, которое будет добавлено к вычислению объема.

tanθ= ГЛУБИНА/x

x= ГЛУБИНА/(tanθ)

Пример:

Рассчитайте общий объем грунта, который необходимо выкопать для котлована размером 10 х 20 м и глубиной 2 м. Предположим, что почва обычная влажная.

Дано:

Глубина = 2m

θ = 35 градусов для обычной влажной Земли

Площадь = 10 м х 20 м

Решение:

x = Глубина / Тан θ

= 2 м / TAN35

x = 2,86 м.

Базовый размер: 10 м на 20 м

Верхний размер: (10 м+2x) на (20 м+2x)

Базовая площадь = A1 = 10 x 20 = 200 м ²

Верхняя площадь = A2 = (10+ 2*2,86) (20+2*2,86) = 404,3 м ²

V = 2/3 (200+404,3+SQRT (200+404,3)

V = 592,44 M ³

Уплотнение

Обратная засыпка обычно уплотняется до 25 % от объема засыпки С другой стороны, предполагается, что вынутый грунт расширяется до 25 % в объеме при загрузке для транспортировки. идея

Объем заполнения необходимо умножить на 1,25, чтобы обеспечить уплотнение.

V _насыпь = V _факт. x 1,25

Пример:

Найдите требуемый объем насыпи для ямы 10м x 10м x 3м. Предположим, что яма имеет шпунтовые сваи по краям, чтобы предотвратить соскальзывание почвы.

Дано:

            V _{фактическое} = 10 x 10 x 3 = 300 м ³

Решение

           V _{80167 фактический} x 1,25 = 300 x 1,25 = 375 м ³

Как оценить объем насыпной грязи | Руководства по дому

Автор: Дайана К. Уильямс Обновлено 17 декабря 2018 г.

При улучшении домашнего ландшафта вам может потребоваться засыпать участок грунтом. Определение правильной формулы объема для вашего проекта зависит от формы области, которая должна быть заполнена. Для области прямоугольной формы вы должны умножить три измерения. Круглые формы требуют, чтобы вы использовали геометрическое значение пи в своей формуле. Главное помнить, что все ваши измерения должны быть в одних и тех же единицах. Если вы берете свои измерения в дюймах, их будет легко преобразовать в кубические ярды, так как грязь продается в единицах объема.

Прямоугольная область

1. 1.

   Измерьте длину, ширину и глубину области, которую вы хотите заполнить землей. Запишите размеры в дюймах. Например, предположим, что длина составляет 10 футов (120 дюймов), ширина — 5 футов (60 дюймов), а глубина — 2 фута 6 дюймов (30 дюймов).

2. 2.

   Рассчитайте объем грязи, необходимый для заполнения измеренной площади, умножив длину (120 дюймов) на ширину (60 дюймов) на глубину (30 дюймов). Общий объем равен 216 000 кубических дюймов.

3. 3.

   Преобразуйте кубические дюймы в кубические ярды, разделив на 46 656 кубических дюймов. Итак, 216 000 кубических дюймов разделить на 46 656 кубических дюймов равно 4,63 кубических ярда. Чтобы заполнить прямоугольную область на глубине 2 фута 6 дюймов, вам понадобится 4,63 кубических ярда земли.

Круглая площадь

1. 1.

   Измерьте диаметр и глубину отверстия, которое вы хотите заполнить землей. Запишите свои измерения в дюймах. Для этого примера предположим, что отверстие, которое вы засыпаете, имеет диаметр 5 футов (60 дюймов) и глубину 2 фута 6 дюймов (30 дюймов). Радиус 5 футов составляет 2,5 фута (30 дюймов).

2. 2.

   Рассчитайте объем земли, необходимый для заполнения ямы, используя пи (3,142), умноженное на квадрат радиуса, умноженный на глубину. В этом примере вы должны умножить 3,142 на квадрат 30 на 30, чтобы получить объем. Это дает 3,142 умножить на 900 дюймов и умножить на 30 дюймов, или 84 834 кубических дюйма.

3. 3.

   Преобразуйте 84 834 кубических дюйма в кубические ярды, разделив на 46 656 кубических дюймов. Чтобы заполнить яму, потребуется 1,82 кубических ярда земли.

   Вещи, которые вам понадобятся

   • Рулетка

   • Калькулятор

   Совет

   Если ваши измерения указаны в футах, вы можете преобразовать кубические футы в кубические ярды, разделив 7 на 2.
