Система вентиляции картера двигателя – конструкция и принцип работы клапана PCV

В столь сложном механизме, каковым является современный двигатель внутреннего сгорания, не может быть каких-то мелочей. Любая система, даже если она имеет простейшее устройство, выполняет строго определенную функцию, внося свой вклад в бесперебойную работу силового агрегата. О существовании многих из систем рядовой автолюбитель даже не подозревает, хотя нарушение их нормального функционирования самым серьезным образом оказывает влияние на работоспособность двигателя в целом. Важнейшая роль в ДВС отведена так называемой вентиляции картера. О том, каковы ее назначение, принцип работы и состав компонентов, поговорим в данной статье.

Не секрет, что между деталями цилиндро-поршневой группы существуют строго определенные зазоры, соответствующие установленным разработчиками допускам. Какими бы минимальными ни были эти зазоры, через них из камеры сгорания в картер проникают несгоревшие частицы, которые смешиваются с масляными парами, образуя так называемые картерные газы. Они оказывают негативное влияние на качество находящегося в картере моторного масла, которое с ростом пробега автомобиля неуклонно ухудшается, теряются смазывающие свойства. Стоит отметить, что подобный эффект проявляется как у масел бюджетного класса, так и у дорогих образцов от именитых брендов. Попадающие в картер двигателя пары топлива и воды неизбежно разжижают масло, превращая его в масляную эмульсию. Не стоит забывать и о том, что в процессе работы в цилиндрах мотора создается очень высокое давление. В связи с этим газы, вырывающиеся с огромной силой, попадают в картер, грозя выдавливанием сальников и последующим вытеканием масла.

Благодаря системе вентиляции картера выводятся прорвавшиеся отработавшие газы, а также обеспечивается и поддерживается нормальное рабочее давление, что благотворно влияет не только на состояние моторного масла, но и на надежность, продолжительность работы двигателя.

Виды систем вентиляции картера

На сегодняшний день принято выделять два типа систем вентиляции картера автомобильного двигателя: открытая, или эжекционная (отработанные газы выводятся наружу напрямую из картера при помощи специальной эжекционной трубки) и закрытая, или принудительная (PCV – positive crancase ventilation).

Система вентиляции картера открытого типа характерна для силовых агрегатов автомобилей, выпускавшихся в прошлом веке и снятых в настоящее время с производства. Особенностью такой системы является то, что прорвавшиеся из цилиндров газы выводятся за пределы двигателя, непосредственно в окружающую среду. Указанный способ вентилирования картера мотора отличает простота и дешевизна конструкции, что, впрочем, «компенсируется» загрязнением атмосферы.

Помимо указанного недостатка, открытая вентиляция картера имеет еще ряд отрицательных моментов. Подобная система малоэффективна при движении на малых скоростях и абсолютно бездейственна на неподвижном автомобиле с работающим на холостых оборотах двигателем. Кроме того, через открытую систему вентиляции картера при охлаждении сильно разогретого двигателя возможно подсасывание неотфильтрованного атмосферного воздуха. Нередки случаи, когда на автомобилях с большими пробегами система открытого типа становилась основной причиной возросшего расхода масла и, как следствие, замасливания силового агрегата.

Более современной и эффективной альтернативой открытой вентиляции картера является закрытая (принудительная) вентиляционная система. Одной из ключевых деталей такой системы является клапан, выводящий попавшие в картер двигателя газы во впускной коллектор. Разные автопроизводители по-разному реализуют идею закрытого вентилирования, но в большинстве случаев каждая из схем предусматривает наличие одних и тех же элементов: клапана вентиляции (клапан PCV), маслоотделителя (может быть несколько) и соединительных патрубков. Стоит отметить, что системы вентиляции картерных газов для бензиновых и дизельных моторов, хотя и обладают определенными особенностями, в целом имеют схожие конструкции.

Работа системы PCV

Принцип работы системы принудительной вентиляции довольно прост. При возникновении разрежения во впускном коллекторе под его воздействием открывается клапан PCV и картерные газы подаются на впуск, а затем, смешиваясь с воздухом, в цилиндры двигателя. Для препятствования проникновения паров масла в камеру сгорания система предусматривает установку маслоотделителя. Современные моторы оборудуются сложной системой маслоотделителей. Так, маслоотделитель лабиринтного типа способствует замедлению движения газов из картера. Это обеспечивает оседание маслянистых капелек на стенки и последующее их стекание в картер.

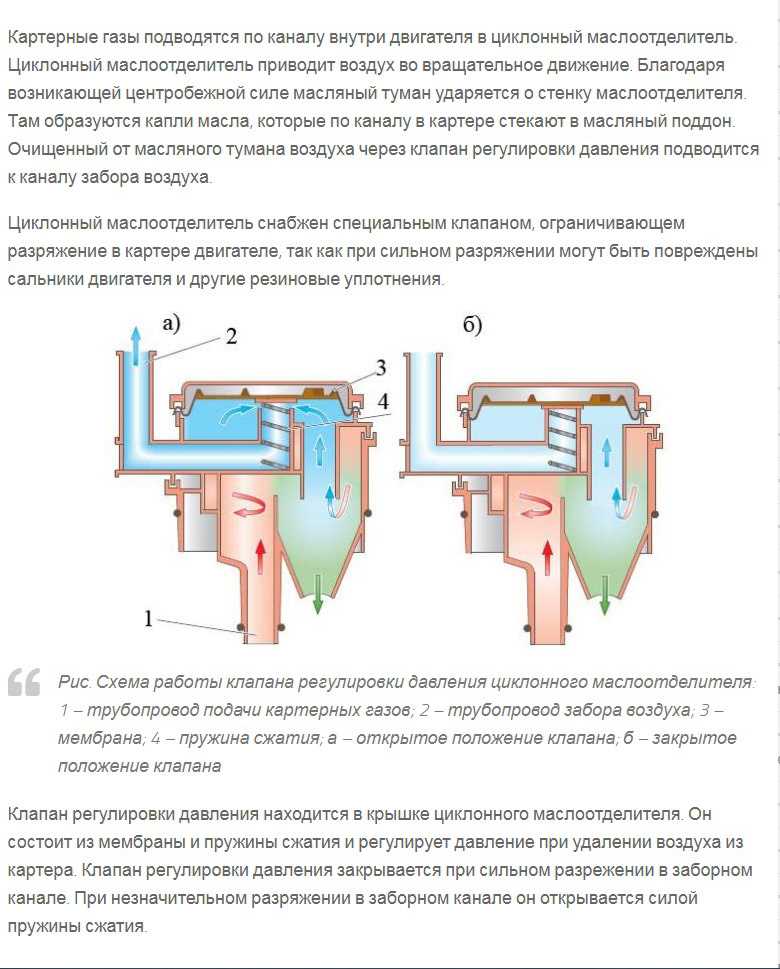

Дальнейшая очистка масла от картерных газов происходит при помощи центробежного маслоотделителя, который придает отработавшим газам вращение. Под влиянием центробежной силы частицы масла задерживаются на стенках и затем стекают в картер. Окончательная очистка масла от выхлопных газов производится в выходном лабиринтном успокоителе.

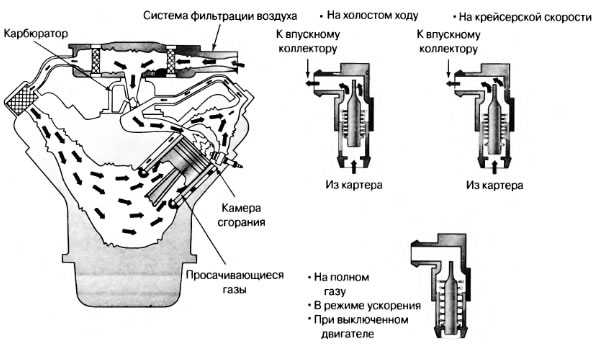

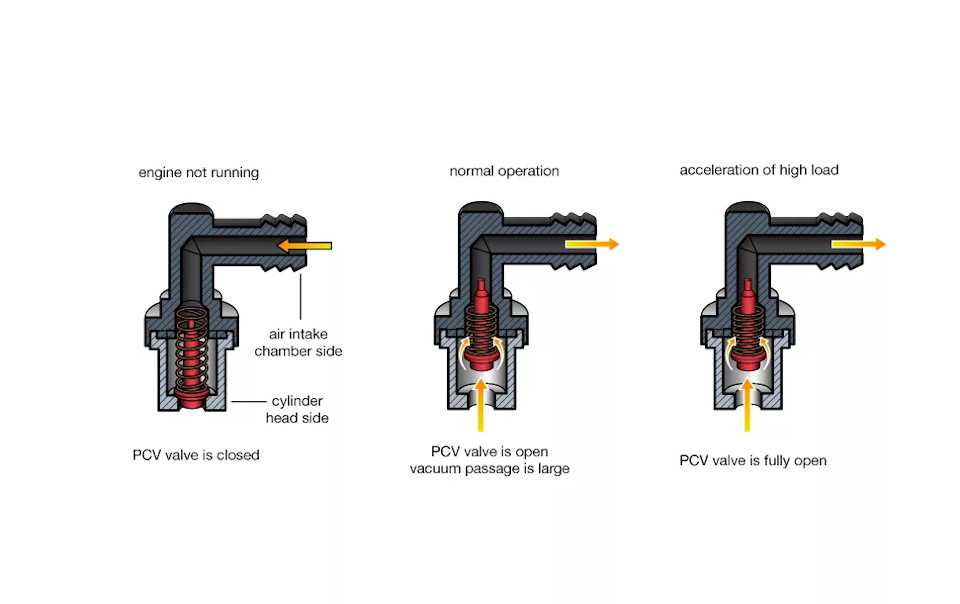

Клапан PCV – особенности конструкции

Ключевая роль клапана PCV в системе закрытой вентиляции картера заключается в функции регулировки давления газов в картере путем их перепуска во впускной коллектор. В режиме ХХ и при торможении двигателем разрежение в коллекторе максимально (дроссель лишь чуть приоткрыт), однако количество картерных газов не так велико, поэтому для полноценной вентиляции достаточно канала с небольшим проходным сечением. В таком режиме под действием большого разрежения золотник клапана полностью втягивается, но при этом канал перепуска картерных газов в значительной степени перекрывается, пропуская лишь небольшое их количество.

При нажатии на педаль акселератора и при высоких нагрузках количество отработавших газов в картере существенно возрастает. Золотник клапана занимает такое положение, чтобы обеспечить максимальную пропускную способность канала. Существует еще и так называемый режим обратной вспышки, при котором горящие газы из цилиндра прорываются во впускной коллектор. В этом случае клапан PCV находится под действием давления, а не разрежения, поэтому полностью закрывается, исключая возможность поджога находящихся в картере паров топлива.

Признаки неисправности системы вентиляции картерных газов

Неудовлетворительная работа системы PCV может являться одной из причин течи масла. Забившиеся патрубки системы вентиляции создают избыточное давление в картере двигателя, в результате чего отработавшие газы вместе с маслом будут искать альтернативные пути выхода. На начальных стадиях масло начнет гнать через отверстие для щупа, также возможно образование масляных пятен в местах уплотнений и соединений (прокладки, хомуты). Совсем неприятный вариант – выдавливание сальников.

Если перестанет нормально функционировать маслоотделитель системы вентиляции картера, то масляные отложения появятся на дроссельной заслонке и даже на воздушном фильтре. Некорректная работа самого клапана PCV может привести к неправильному учету поступающего воздуха, и, как следствие, приготовлению переобогащенной смеси.

Система вентиляции картера двигателя: неисправности, проверка

Среди различных систем авто система вентиляции картера играет значительную роль в формировании топливовоздушной смеси, стабильной и экономичной работы, полной отдаче мощности, защите моторного масла и продления ресурса цилиндропоршневой группы.

В конструкции автомобиля система вентиляция картера – это «легкие» двигателя, необходимые для его нормальной жизнедеятельности. Система носит название PCV (Positive Crankcase Ventilation). Однако именно ей незаслуженно уделяется минимум внимания и обслуживания, а многие автовладельцы даже не знают о ее существовании. В этой статье постараемся разобраться для чего нужна данная система, как она работает, присущие ей неисправности и методы проверки ее работоспособности.

Что такое «картерные газы»?

Топливовоздушная смесь, при сгорании, резко увеличивается в объеме, создавая огромное давление внутри камеры сгорания. Расширяющиеся газы от сгорания заставляют поршень двигаться к нижней мертвой точке, приводя во вращательное движение коленчатый вал двигателя. Часть газов через неплотности между кольцами и зеркалом цилиндров проникают в поддон картера, где, смешиваясь с парами масла, создают давление, агрессивно воздействующее на уплотнения коленчатого вала и прокладку поддона, и канал масляного щупа.

Такт расширения повторяется в каждом цилиндре, постоянно нагнетая в поддон следующую порцию газов и если вентиляция картера не будет работать, то газы либо выдавят сальники коленчатого вала, либо «выбьют» масляный щуп и выгонят масло из картера, со всеми вытекающими.

Помимо этого, вместе с газом в поддон переносятся частицы несгоревшего топлива, мелкие фрагменты нагара, пары влаги, которые смешивается с моторным маслом, находящимся в поддоне двигателя. Это, в свою очередь, ведет окислению масла, засоряет его продуктами износа, снижая его рабочие свойства и уменьшая его эксплуатационный ресурс.

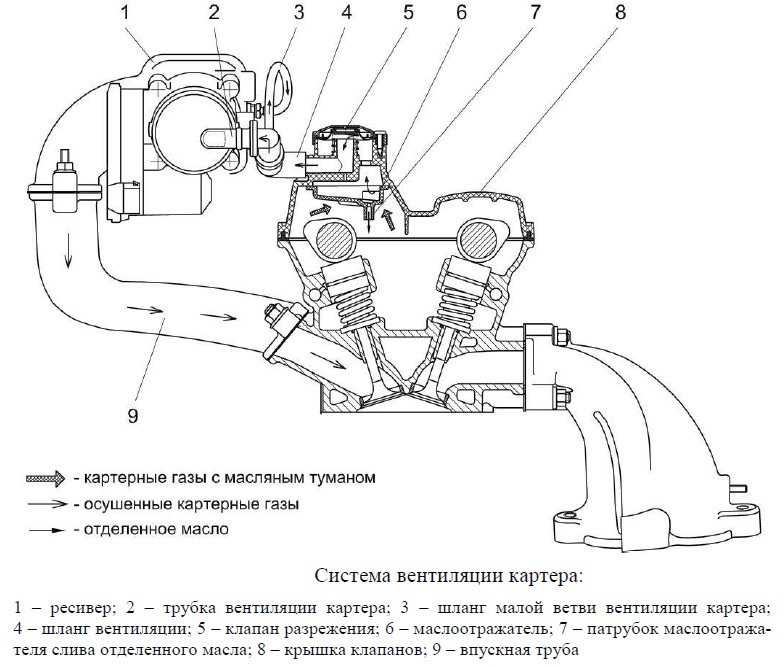

Конструкция системы

Для того, чтобы снизить до минимума воздействие давления газов в конструкции двигателя предусмотрена систем вентиляции картера. В современных автомобилях применяется система вентиляция закрытого типа, что необходимо для соблюдения экологических норм.

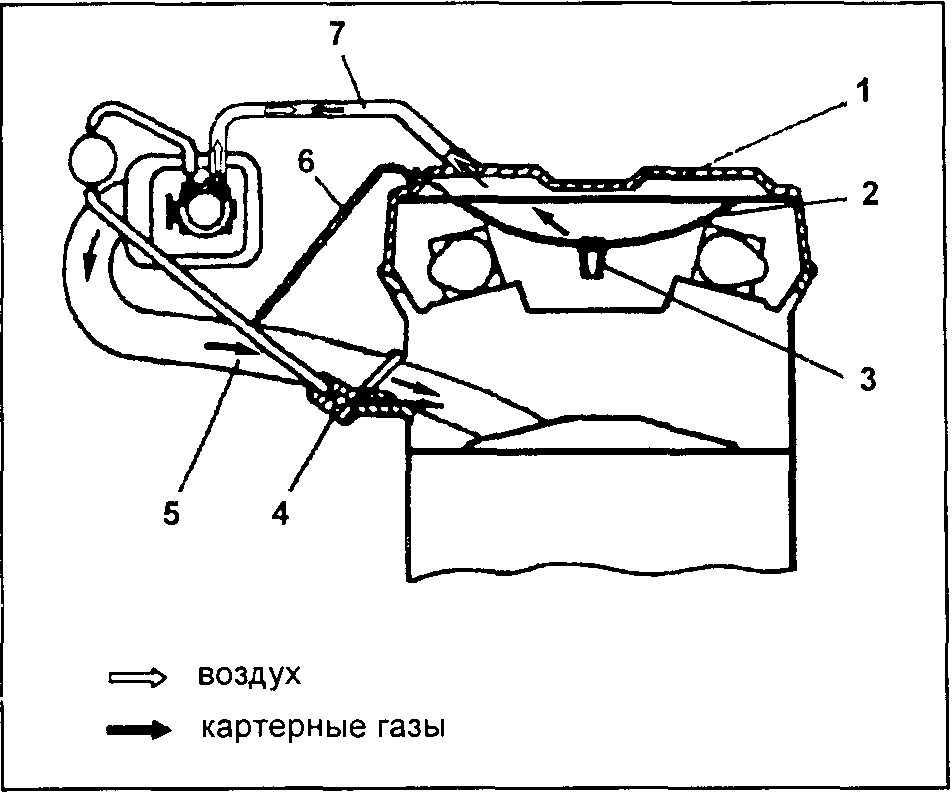

Устройство системы вентиляции картера

Несмотря на различие систем на разных марках авто, все они имею три общих компонента, таких как:

• Воздушные патрубки для отвода газов из картера;

• Клапан вентиляции, отвечающий за урегулирование величины давления газов;

Клапан системы PCV

• Маслоотделитель, отсекающий масляные пары при выходе газов из поддона двигателя.

Маслоотделитель

Клапан открывается при появлении избыточного давления и при разряжении закрывается, то есть принцип его работы основан на разности давлений за и перед ним.

Отделение частиц масла осуществляется при прохождении газов через систему лабиринтов, завихрений и сеток в маслоотделителях. Затем отделившееся масло стекает обратно в поддон двигателя. Это позволяет не только экономить масло, но и защищать детали двигателя от нагара. При этом маслоотделители могут размещаться внутри крышки клапанов, быть встроенными в мотор или выполненные как отдельный узел.

Принцип работы

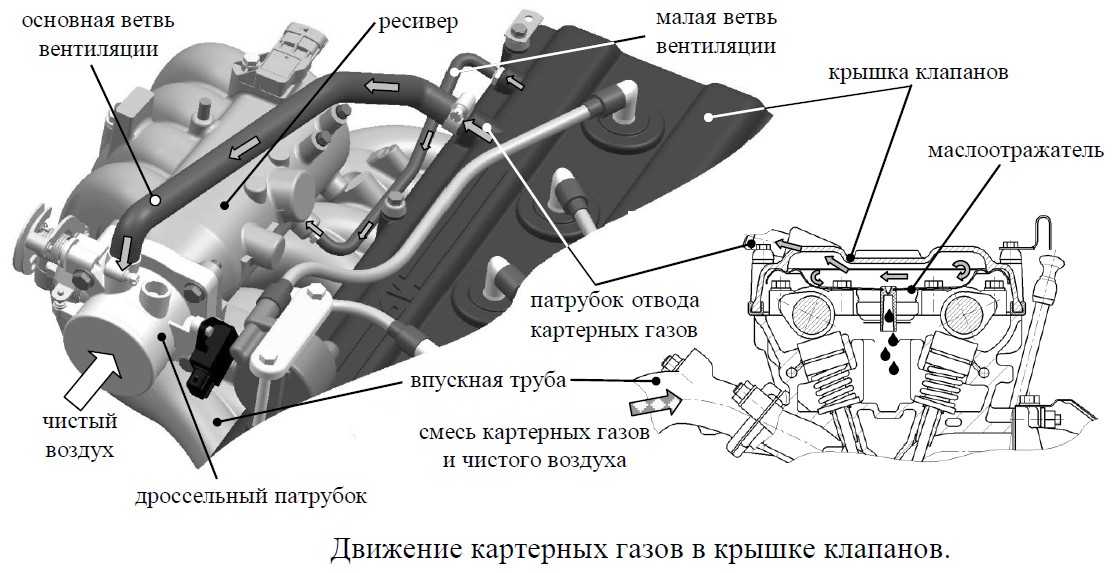

Система работает следующим образом. Патрубок вентиляции связан с впускным коллектором, где сразу после запуска двигателя создается разряжение, благодаря которому картерные газы «вытягиваются» из поддона и проходя через маслоотделитель попадают во впуск, где, смешиваясь с поступающим воздухом попадают в камеру сгорания и догорают.

Принцип работы системы вентиляции картерных газов

Достоинства системы вентиляции

Применение вентиляции картера позволяет сократить процент вредных выбросов в атмосферу, снизить угар моторного масла, поддерживать стабильные обороты двигателя при прогреве, так как заборный воздух смешиваясь с картерными газами нагревается, что в целом благоприятно воздействует на работу силовой установки.

Недостатки

Несмотря на наличие маслоотделителя воздуховоды и элементы впуска загрязняются от прохождения картерных газов, вызывая частые отказы приборов при работе. Так на бензиновых моделях авто покрываются налетом узел дроссельной заслонки и регулятор холостого хода, так как они имеют специальные каналы, выполняющие вытяжную функцию. Подобное может наблюдаться и на карбюраторных моделях, например, с карбюратором «Солекс», оснащенным штуцером для вентиляции картера.

Нагар на дроссельной заслонке

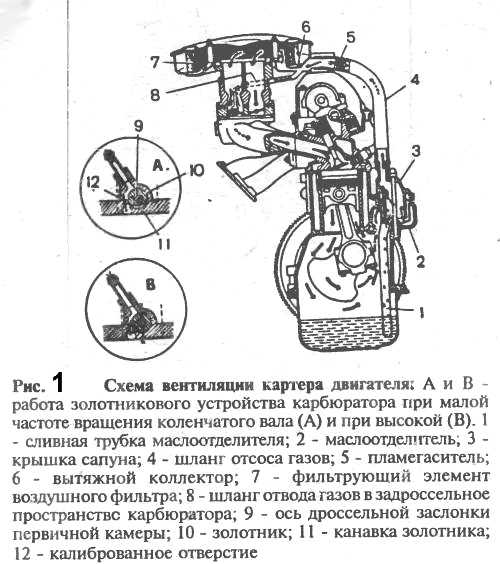

Узел дроссельной заслонки и вытяжной клапан газов на карбюраторах являются так называемой малой ветвью и задействуются тогда, когда разрежение в воздушном фильтре недостаточное.

Признаки неисправности PCV

• Появление следов масла в воздушном фильтре;

• Запотевание сальников и стыка крышки клапанов двигателя;

• Дым из выхлопа по причине попадания частиц масла с газами в камеру сгорания;

• Следы масла вокруг крышки заливной горловины и на крышке клапанов.

Cледы масла на заливной горловине и по стыку крышки клапанов

Помимо этого, данные симптомы указывают и на сильный износ или неисправность (сгорел клапан, залегли кольца, лопнули перегородки поршня) поршневой группы и необходимости их проверки путем замера компрессии.

Причины неисправности:

• Забит или неисправен клапан вентиляции картерных газов;

Загрязненный клапан PCV

• Загрязнились вытяжные отверстия в узле дросселя или штуцере карбюратора;

• Сильный износ поршневой группы;

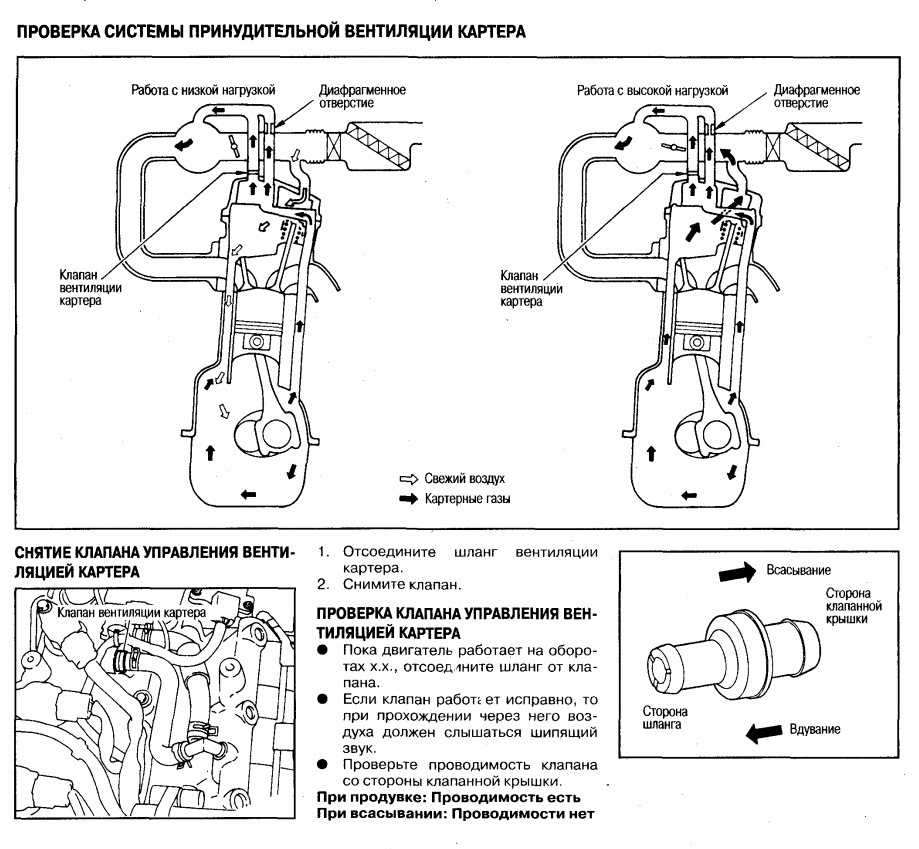

Проверка исправности

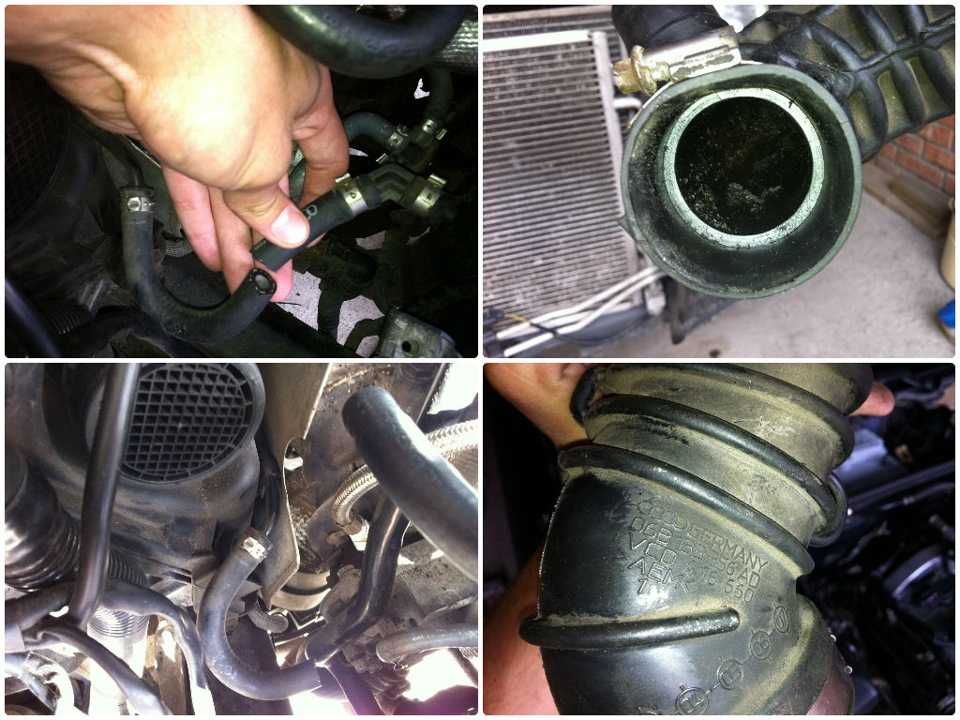

Для проверки работы системы вентиляции нужно снять на заведенном моторе крышку с заливной горловины. Если все исправно, то могут наблюдаться лишь отдельные «выстреливающие» капельки масла, либо вообще не будет следов его появления. В противном случае из горловины будет выбрасываться моторное масло.

Если прикрыть отверстие рукой, то при исправной системе не должно чувствоваться какого-либо давления на нее, а когда система находится под избыточным давлением, то газ будет пытаться оттолкнуть ладонь и это усилие будет постепенно увеличиваться.

Для проверки исправности клапана вентиляции, а он обычно расположен во впускном коллекторе, нужно отсоединить шланг от картера к клапану, завести мотор и закрыть пальцем освободившийся штуцер на клапане. Если клапан рабочий, то палец почувствует создание вакуума, а при снятии пальца со штуцера, последует характерный щелчок. В противном случае клапан требует замены.

Клапан вентиляции картерных газов

Нарушение работы клапана отражается на нарушении состава топливной смеси и сопутствующими проблемами.

В заключении

При обнаружении признаков неисправности вентиляции картера, рекомендуется, не откладывая на спасительное завтра, приступить к прочистке и профилактике системы, чтобы сократить до минимума угар масла и износ двигателя.

Управление прорывами газов в двигателе с помощью систем вентиляции картера

Содержание:

1. Введение
2. Что такое прорыв?
3. Как создается прорыв?
4. Как чрезмерная продувка повреждает двигатель?
5. Что такое вентиляция картера?
6. Какие существуют типы систем вентиляции картера?
7. Каковы преимущества системы вентиляции картера?
   • Регулятор давления в картере
   • Снижение расхода масла
   • Повышение эффективности двигателя
   • Защита окружающей среды
   • Соответствие экологическим нормам
8. Полная система. Помимо «Картерного фильтра»
9. Заключение



Введение



В этой статье обсуждается прорыв газов в двигателе, причины прорыва газов и использование систем вентиляции картера для борьбы с прорывом газов в двигателе. Мы объясняем различные типы систем вентиляции картера, представленные на рынке, и преимущества каждого типа. Обсуждаемые здесь двигатели относятся к категории поршневых двигателей внутреннего сгорания (RICE) и включают конфигурации с искровым зажиганием (двигатель SI) или с воспламенением от сжатия (двигатель CI). Стационарные двигатели используются для выработки электроэнергии (например, в режиме ожидания, пикового/сглаживания, основной мощности) и механического привода. (например, газовые компрессоры и насосы). Двигатели также используются в морских силовых установках, бортовых силовых установках и локомотивах.



Что такое Blow-by?



Прорыв газов образуется, когда топливовоздушная смесь и продукты сгорания просачиваются через поршневые кольца двигателя. Топливовоздушная смесь под давлением и продукты сгорания просачиваются в картер двигателя через небольшие зазоры между кольцами и стенками цилиндров. Образовавшаяся смесь тумана смазочного масла и газов называется прорывом картерных газов.



Как создается прорыв?



В большинстве двигателей внутреннего сгорания используются поршни, клапаны и валы для преобразования энергии контролируемых взрывов в механическую энергию. Поршни – это сердце и душа двигателя. Они перемещают газы через двигатель и используют энергию, создаваемую во время рабочего такта. В двигателе поршни соединены с вращающимся коленчатым валом и движутся в прямолинейном направлении внутри неподвижного полого цилиндра. Коленчатый вал воспринимает линейное движение поршней и преобразует его во вращательное движение, которое можно использовать для привода электродвигателей генераторных установок, компрессоров и другого вращательного оборудования. Область двигателя, в которой находится коленчатый вал, называется картером.

Когда поршень завершает свое движение от нижней части цилиндра к верхней или от верхней части цилиндра к нижней части, это движение называется тактом. Когда двигатель называют двухтактным или четырехтактным, это указывает на количество тактов, необходимых для завершения цикла сгорания. В этой статье мы сосредоточимся на четырехтактном типе и четырех тактах, которые происходят в следующем порядке: впуск, сжатие, мощность и выпуск. Прорыв картера происходит во время такта сжатия и рабочего такта.







Как правило, новые двигатели имеют более низкий уровень прорыва газов по сравнению со старыми изношенными двигателями. По мере работы двигателя внутренние компоненты камеры сгорания начинают изнашиваться, что приводит к увеличению зазоров между стенками цилиндров и поршневыми кольцами. Этот износ позволяет большему количеству картерных газов просачиваться через поршневые кольца в картер двигателя. Хорошее эмпирическое правило состоит в том, что от «изношенного» двигателя следует ожидать в два раза больше прорыва газов, чем от «нового».





Как чрезмерный прорыв газов вредит двигателю?



Выхлопные газы двигателя необходимо выпускать из картера, чтобы предотвратить некоторые проблемы. Общие проблемы включают:



●    Избыточное давление в картере двигателя  – Повышенное давление в картере двигателя может привести к утечке масла через уплотнения двигателя, что способствует потере масла.



●     Повышенный расход масла  – Когда прорыв газов содержит большое количество масляного тумана, который выбрасывается в атмосферу и не регенерируется, эффективность системы смазки двигателя может снизиться из-за чрезмерного расхода масла.



●     Снижение мощности двигателя – Когда картерные газы направляются обратно через впускной патрубок двигателя (закрытый картер). Масло и другие загрязняющие вещества могут покрывать внутренние компоненты двигателя, такие как турбокомпрессоры и промежуточные охладители, что может значительно снизить эффективность и производительность.



Что такое вентиляция картера?



Вентиляция картера — это процесс вентиляции или удаления картерных газов из картера двигателя для предотвращения чрезмерного повышения давления внутри двигателя. Картерные газы смешиваются с масляным туманом и другими загрязнителями, которые могут повредить внутренние компоненты двигателя и загрязнить окружающую среду. Высокоэффективный фильтр вентиляции картера необходим для очистки выпускаемых газов перед возвратом на впуск двигателя или выпуском в окружающую среду.



Какие существуют типы систем вентиляции картера?



В зависимости от установки и требований к выбросам картерные газы удаляются с помощью двух типов систем: открытой вентиляции картера (OCV) и закрытой вентиляции картера (CCV).



Системы OCV применяются при выбросе картерных газов в атмосферу. Система OCV может представлять собой простую низкоэффективную систему с низким противодавлением, сапун из проволочной сетки или включать высокоэффективный коалесцирующий элемент, предназначенный для улавливания большого количества масляного тумана. Наиболее эффективные системы OCV объединяют высокоэффективный коалесцирующий фильтр с источником вакуума и механизмом регулирования давления в картере. Преимущество использования открытых систем вентиляции картера заключается в том, что возможность загрязнения и скопления масла внутри турбокомпрессора и промежуточных охладителей сводится к минимуму. Это особенно важно для свалочного газа, биогаза, синтез-газа и других объектов, где качество газа может быть проблемой (Solberg SME и ACVB).



Системы CCV применяются, когда картерные газы направляются обратно на впуск двигателя. В большинстве случаев он будет проходить перед турбиной (крыльчаткой компрессора) и после воздухоочистителя двигателя. Некоторые из них будут направляться в выхлоп двигателя. Поскольку экологические нормы становятся все более строгими, использование систем закрытой вентиляции картера (CCV) растет. Отвод картерных газов обратно через впускной тракт двигателя позволяет операторам контролировать общие выбросы через выхлопные газы двигателя и устранять источник выбросов. Закрытые системы вентиляции картера подходят для многих типов установок, особенно если в CCV встроена технология регулирования давления (Solberg ACV).



Оба типа систем могут эффективно регулировать давление в картере и соответствовать экологическим нормам. Дополнительную информацию см. в таблице 1.1 ниже.

Каковы преимущества системы вентиляции картера?

Хорошо спроектированная и правильно подобранная система вентиляции картера значительно помогает поддерживать надежность двигателя и со временем снижает затраты на техническое обслуживание. Это снизит расход моторного масла и повысит эффективность и производительность двигателя. Он делает это, регулируя давление в картере в заданном диапазоне и улавливая масло, уносимое картерными газами.

Регулирование давления в картере

Давлением в картере можно управлять с помощью впуска двигателя в качестве источника вакуума (CCV) или внешнего источника вакуума, например, рекуперативного нагнетателя (OCV). В любом случае уровень вакуума необходимо регулировать, чтобы обеспечить поддержание давления в картере в заданном диапазоне. Обычно это достигается с помощью ручных клапанов, автоматических клапанов или приводов с регулируемой скоростью. Для систем CCV прогресс заключается в использовании автоматических клапанов регулирования вакуума, таких как те, что используются в линейках продуктов Solberg серий ACV и ACVB. Для систем OCV наиболее распространено ручное управление клапаном, однако другие технологии, такие как системы рециркуляции (SME-R) и автоматическое механическое управление (Solberg ACVB), набирают обороты в широком спектре двигателей. Спецификации всасывания или давления в картере двигателя обычно находятся в диапазоне от (-3) до (+2) дюймов водяного столба, от (-7,5) до (+5) мбар или от (-0,75) до (0,5) кПа. Спецификации двигателей OEM различаются в зависимости от марки и модели двигателя, и лучше всего проконсультироваться с руководством по эксплуатации OEM для идеального диапазона рабочего давления в картере для конкретного двигателя.

Снижение расхода масла

Картерный фильтр очищает выбрасываемые картерные газы, чтобы убедиться, что они не содержат загрязнений, прежде чем они будут выпущены в окружающую среду или возвращены на впуск двигателя. Масляный туман является основной проблемой при удалении картерных газов. Функция фильтра заключается в улавливании и объединении масляного тумана, захваченного картерными газами, и возвращении его в двигатель или в поддон для отработанного масла. При возврате масла в картер двигателя можно значительно снизить расход масла за счет вентиляции картера.

Повышение эффективности двигателя

Как закрытая вентиляция картера (CCV), так и открытая вентиляция картера (OCV) удаляют загрязняющие вещества и загрязнения из картерных газов. Эффективность фильтра особенно важна для любого применения системы CCV. Высокоэффективные коалесцирующие фильтры очень эффективно уменьшают отложения на турбинах, промежуточных охладителях и других внутренних компонентах. Некоторые частицы и масляный туман все же проходят через фильтры. В конце концов, загрязняющие вещества будут накапливаться, что потенциально может повлиять на поверхности турбокомпрессора и снизить эффективность его работы. Следовательно, лучше всего выбирать фильтры с максимально возможной эффективностью при отводе картерных газов обратно через впуск двигателя.

(высокоэффективная фильтрация обычно составляет от 99% до 99,97% эффективности при 0,3 мкм)

Защита окружающей среды

Системы вентиляции картера с высокоэффективными фильтрами защищают от масляного тумана, дыма, запахов и других твердых частиц попадание в окружающую среду. Когда открытые системы вентиляции картера (OCV) выпускают неочищенные картерные газы в атмосферу, масляный туман скапливается в зданиях и на окружающем оборудовании, включая двигатель. По мере того, как масло скапливается на поверхностях, возникает опасность поскользнуться, а также возможна опасность возгорания. Скопление масляного тумана в плохо проветриваемых помещениях может вызвать проблемы с дыханием и раздражение глаз у персонала завода. Кроме того, утечки через уплотнения двигателя, вызванные избыточным давлением в картере, могут создать опасность поскользнуться для операторов установки.

Соответствие нормам по охране окружающей среды

Национальные или региональные агентства (EPA, IMO и т. д.) могут потребовать уменьшения или устранения картерных выбросов. Конкретные требования обычно зависят от типа топлива, стационарной или морской установки и режима работы (постоянный или резервный). Даже если ваш двигатель не подпадает под действие конкретных правил, лучше всего способствовать экологической ответственности и безопасности путем улавливания выбрасываемых масляных картерных газов.

Полная система. BeyondJust A «Картерный фильтр»

Требования к вентиляции картера уникальны для каждой модели двигателя и места установки. Двигатели с каждым годом становятся все более эффективными и сложными. В результате продукты «один размер подходит всем» могут быть не лучшим решением для контроля выбросов и обеспечения оптимальной работы двигателя. Большинство современных высокоэффективных двигателей с низким уровнем выбросов требуют высокоэффективной фильтрации с минимальным противодавлением в картере двигателя. Специальная открытая или закрытая система вентиляции картера необходима для достижения целей по выбросам и выполнения конкретных требований. Полная система картера может включать определенную конфигурацию трубопровода, место установки, тип и расположение дренажной линии, консоли отработанного масла, место выхлопа, а также изоляционные кожухи для фильтров и трубопроводов.







Заключение

Установка идеальной системы для конкретного двигателя, установки или морского судна поможет повысить производительность двигателя, безопасность и соответствие экологическим требованиям, а также повысить надежность и снизить общую стоимость владения. Если у вас есть какие-либо вопросы относительно систем вентиляции картера, пожалуйста, свяжитесь с Solberg Manufacturing.



Таблица 1. 1



Роль клапана принудительной вентиляции картера (PCV)

Клапан принудительной вентиляции картера или PCV играет решающую роль в автомобилях с двигателями внутреннего сгорания, поскольку он помогает двигателю справиться с так называемым явление прорыва газов . Однако из-за того, что система настолько проста и требует минимального обслуживания, это означает, что ее часто упускают из виду, что приводит к засорению PCV или маслоотделителей . Далее мы выделим важную функцию PCV, опишем его компоненты и принцип их работы, а также наиболее распространенные проблемы, которые могут возникнуть с этим компонентом.

Картерные газы, образующиеся в двигателях внутреннего сгорания

При работе двигателей внутреннего сгорания, в основном в фазах сжатия и рабочего такта, происходит небольшое, но неизбежное прохождение газов мимо поршневых колец, называемое продувкой. явлением . В фазе сжатия картерные газы представляют собой впускные газы, смешанные с углеводородами, а после взрыва в фазе рабочего такта картерные газы могут также содержать некоторое количество выхлопных газов.

Картерные газы попадают в корпус картера , где повышают давление. Удаление этих паров необходимо по нескольким причинам:

• Присутствие углеводородов в картерных газах вызывает преждевременную деградацию моторного масла .
• Влага, осаждающаяся в картере двигателя при охлаждении двигателя, циркулирует насосом и может повлиять на смазку или вызвать
  отказ смазки в определенных системах и местах.
• Производительность двигателя снижается , так как избыточное давление препятствует движению поршня вниз.
• Давление может в конечном итоге привести к разрыву уплотнений и прокладок, что приведет к утечке масла .

Отвод картерных газов: 3 важнейших компонента

Для успешного отвода наиболее важными частями являются отсасывающая трубка, PCV и вентиляционные шланги.

• Вытяжная трубка : в автомобилях с наддувом или без турбонаддува вытяжная трубка соединяется с впускным коллектором. Напротив, в автомобилях с турбонаддувом выпускная трубка расположена на входе в турбокомпрессор.
• PCV : клапан принудительной вентиляции картера отвечает за удаление картерных газов из картера или регулирование прохождения этих газов. Для этого PCV использует вакуум, который создается во впускных патрубках при работающем двигателе.
• Дыхательные шланги : газы транспортируются через дыхательные трубы или дыхательные шланги двигателя.

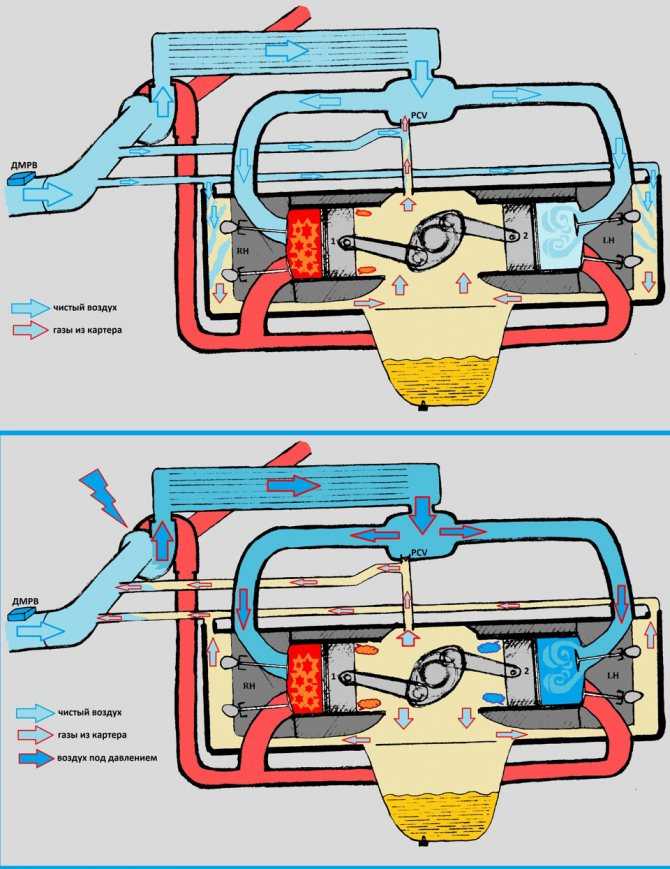

Это схематический обзор описанного выше процесса для автомобилей с турбонаддувом:

Удаление картерных газов в автомобилях с турбонаддувом



Увеличение PCV или клапана принудительной вентиляции картера

1 – Общее введение

PCV регулирует давление для выпуска картерных газов из картера . Отводя картерные газы, клапан регулирования давления снижает эффект вакуума в картере. Это предотвращает повреждение уплотнений двигателя (которые могут лопнуть, если давление станет слишком высоким).

Поскольку система PCV всасывает воздух и выхлопные газы во впускной коллектор, она оказывает такое же влияние на воздушно-топливную смесь, как и утечка вакуума. Это компенсируется системой впрыска топлива

. Следовательно, пока все работает правильно, система PCV не оказывает чистого влияния на экономию топлива, выбросы или производительность двигателя.

Современные клапаны принудительной вентиляции картера сконструированы иначе, чем старых металлических клапанов, хотя принцип их действия аналогичен.

Old PCV Новый PCV

2 – PCV: Main Parts

Система PCV состоит из пяти основных частей, представленная схематически ниже:

.

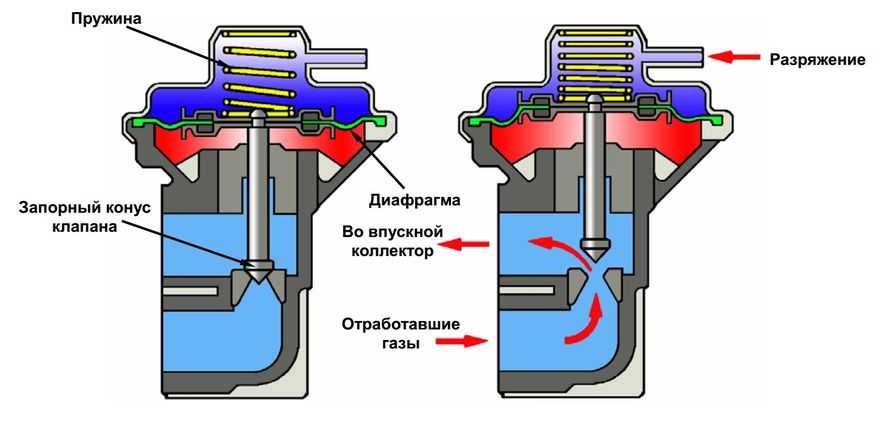

3 – Мембрана клапана

При низком разрежении в трубопроводе системы впуска или при повышении давления картерных газов клапан 9Диафрагма клапана 0008 открывается, пропуская картерные газы во впуск.

Когда во впускной системе создается вакуум, диафрагма закрывается и прерывает поток газов из картера во впускную систему, таким образом устраняя проблему слишком большого вакуума в масляном поддоне.



Мембрана клапана (закрытая)



4 – Маслоотделитель

0008 имеет тенденцию образовываться масляный туман . Этот туман циркулирует через вентиляционные трубы двигателя и PCV, образуя углерод во впускной системе и камерах сгорания. Вот почему многие автомобили содержат маслоотделитель . Эта часть находится перед PCV и служит для конденсации масляного тумана и возврата капель масла в картер, предотвращая их попадание во впуск, тем самым вызывая меньшее нагарообразование.



    Маслоотделитель



5 – Распространенные неисправности: засор PCV или маслоотделителя

Хотя система PCV обычно считается безотказной, засорение PCV или маслоотделителя является довольно распространенной проблемой. Накопление отложений масла и топливного шлама и/или шлама внутри PCV или декантера может ограничивать или даже блокировать поток паров. Забитый или забитый клапан PCV не может втягивать влагу и пары из картера. Это может привести к накоплению шлама, повреждающего двигатель, а также к повышению давления, которое может вызвать 9Масло 0008 на течь через прокладки и сальники.

Забитый шланг PCV также создаст избыточное давление в картере двигателя, что может привести к другим отказам системы . Например, если давление в картере слишком высокое в двигателях с турбонаддувом, оно будет передаваться в возвратную масляную линию турбонагнетателя. Слив масла турбокомпрессора затруднен, и масло будет вытекать со стороны турбины, что приведет к увеличению расхода масла.

Следовательно, становится также трудно обновлять масло, смазывающее вал турбонагнетателя. Это масло в конечном итоге сгорает, и вал повреждается из-за отсутствие смазки .

Другая неисправность возникает, если клапан становится постоянно открытым из-за того, что внутренняя мембрана застревает в этом положении или ломается. Результатом является чрезмерный, неконтролируемый поток воздуха через трубы, создающий неустойчивый холостой ход, трудности с запуском или даже пропуски зажигания двигателя . Автомобили с впрыском топлива с лямбда-зондом обнаруживают любые изменения в топливно-воздушной смеси и компенсируют их, увеличивая или уменьшая краткосрочную и долгосрочную корректировку подачи топлива (STFT и LTFT). Небольшие исправления не вызывают проблем, но большие исправления приведут к бедной смеси и прямому коду неисправности (DTC) при включении

Лампа индикатора неисправности (MIL).

Лампа индикации неисправности



Если клапан остается открытым в течение длительного времени, пары масла, образующиеся (в основном) при высоких оборотах, могут попасть во впускной коллектор, где они конденсируются. При последующем сгорании моторного масла образуется белых дымов .



Повреждение из-за застревания клапана в открытом положении



6 – Обслуживание системы PCV имеет ключевое значение

Поскольку система PCV относительно проста и требует минимального обслуживания, ее часто упускают из виду. Обычный интервал замены для многих PCV составляет 100 000 километров, однако во многих двигателях PCV никогда не требует замены. В руководствах по эксплуатации многих последних моделей автомобилей даже не упоминается рекомендуемый интервал замены PCV, рекомендуя лишь «периодически» «осматривать» систему.

Большинство PCV действительно служат долго, но они могут изнашиваться или засоряться , особенно если владелец транспортного средства пренебрегает регулярной заменой масла, а это означает, что в картере скапливается шлам.

Признаки скопления шлама в картере



Рекомендуется периодически осматривать PCV и заменять их, если у вас есть сомнения в их способности работать правильно.
