Наша цивилизация в буквальном смысле стоит на песке. Это второй наиболее эксплуатируемый человечеством природный ресурс после воды и самое добываемое твёрдое сырье в мире. Hа песок и гравий приходится до 80% всего, что человек выкапывает из недр земли. Из них делают бетон и асфальт, создают насыпные территории в море, используют в производстве стекла, электроники и для добычи нефти. По мере того как города будут расти, а страны – богатеть, спрос на песок будет только увеличиваться. Хотите узнать как организовать «вечно зелёный» бизнес по добыче намывного песка и где купить оборудование для его добычи? – Тогда Вы пришли по адресу: здесь вы найдете высокоэффективные погружные грунтовые насосы, мобильные земснаряды, земснаряды-амфибии от DRAGFLOW S.R.L. — ведущего мирового производителя дноуглубительного оборудования и погружных грунтовых насосов.

О НАС

Компания DRAGFLOW была образована в конце 80-х годов, и сразу зарекомендовала себя как производитель сверхмощных погружных шламовых насосов, специально разработанных для работы со смесями высокой вязкости и высоким содержанием твердых частиц.

DRAGFLOW отличает высокопрофессиональная и слаженная работа инженерно-технического персонала. Благодаря этому компания зарекомендовала себя как способная решать сложные задачи в короткие промежутки времени.

Новейшая разработка DRAGFLOW — многофункциональный амфибийный земснаряд серии DRM

Изначально, ориентируясь на узкую часть рынка, — главным образом, специализируясь на оборудовании для добычи строительных материалов, впоследствии компания расширила спектр предлагаемых услуг.

Безупречная, всемирная репутация за многие годы работы привела компанию DRAGFLOW к расширению спектра предлагаемых на рынке продуктов которые включают: погружные грунтовые насосы, мобильные земснаряды, дноуглубительное оборудование для решения гидротехнических задач высокой сложности.

Интересы фирмы-производителя DRAGFLOW на российском рынке, а так же на территории республики Беларусь и Казахстан вот уже более 10-ти лет представляет ООО «Компания «ДРАГФЛО РУС».

ОБЛАСТИ ПРИМЕНЕНИЯ

Погружные грунтовые насосы DRAGFLOW c электрическим и гидравлическим приводом применяются при откачке гидросмесей с высоким процентным содержанием растворённых и взвешенных материалов (до 70 % от общей массы жидкости) и твёрдых частиц размером до 120 мм.
Основные области применения износостойких грунтовых насосов DRAGFLOW S.R.L.:
  • Удаление осевших грязи, шлама, производственных и бытовых отходов, сточных вод, нечистот. Транспортировка удаляемых отходов;
  • Очистка сточных и выгребных ям. Дноуглубительные работы для сточных ям, коллекторов для сбора химических отходов. Утилизация хвостов в местах золотодобычи;
  • Транспортировка отходов золотоносных рудников, очистка отстойных накопительных прудов, коллекторных ям для подземных осадков. Транспортировка отходов угольной промышленности;
  • Транспортировка окалины из сточной ямы, водоочистка сточных ям.
    Транспортировка гидросмеси в бассейнах очистных сооружений централизованной канализации;
  • Дноуглубительные работы (до глубины 120 метров). Утилизация песка добытого не с первого раза. Добыча песка. Добыча песка из обводненных карьеров.
  • Транспортировка гидросмеси с бентонитом, выкачивание золотоносного песка, промывка золотоносного песка. Удаление шлама от промывки заполнителей бетона; Очистка кессонов на строительных площадках;
  • Удаление отложений шлама и ила в портах, напорных бассейнах и т.п.;
    Восстановление пляжей и прибрежных зон, намыв территорий, островов.
    Очистка рек, озер, лагун;
  • Нефтяная и газовая промышленность — очистка сырой нефти, транспортировка отходов коллекторных ям для отходов. Транспортировка гидросмеси на выгружных баржах c остатками буровых растворов;
  • Транспортировка гидросмеси из колодцев транспортных туннелей, из колодцев шаровых мельниц, в системах обратной засыпки пустых пород, перемещение отвалов в местах угледобычи. Удаление материалов из отстойников; Выкачивание мраморной пыли … и т.п.

ПРЕИМУЩЕСТВА НАСОСОВ DRAGFLOW

  • Усовершенствованная конструкция
    Погружные шламовые насосы DRAGFLOW имеет в своей конструкции большой перечень современных инженерных технических решений, для обеспечения их бесперебойной работы. В том числе
    механические уплотнения     для тяжёлых пульп ведущих производителей, возможность комплектации насосов различными датчиками, высокотемпературное исполнение обмоток и подшипников для применения частотного регулирования.
  • Сопротивление трению
    Детали, которые подвергаются износу, сделаны из специального сплава с высоким содержанием хрома (твёрдость по Бриннелю — 600-650 ед.).
  • Самоочистка
    Все насосы укомплектованы специальным рыхлителем грунта (агитатором), который предотвращает блокировку всасывающего отверстия твёрдыми частицами, перемешивая их с жидкостью, тем самым создавая легко перекачиваемую массу для насоса.
  • Перекачивание пульпы
    Способность к перекачивание пульпы с включением твёрдых частиц до Ø120 мм.

КОНТАКТЫ

ООО «Компания «ДРАГФЛО РУС» / ООО «Дноуглубительные системы»
194358, Санкт-Петербург, пр. Просвещения, 32, корп. 1,
лит. «А», пом. 3H
тел. +7 (812) 642-55-30
тел. +7 (812) 642-55-40
тел. +7 (905) 216-04-12
e-mail: [email protected]

Фирма DRAGFLOW.S.R.L. (Италия) — производитель погружных износостойких грунтовых насосов с электрическим и гидравлическим приводом и мобильных земснарядов

DRAGFLOW.S.R.L. Sede operativa: Via Paesa 46048 Roverbella (MN) — Italy

Подпишитесь на доски (Dragflow Dredgers and Dredging Equipment) следующих пользователей Pinterest: Igor.

По всем вопросам получения консультации по выбору и приобретению оборудования, звоните по телефонам:
 +7 (812) 642-55-40, +7 (812) 642-55-30 +7 (905) 216-04-12
E-mail: [email protected]
Осуществляем прямые поставки погружных износостойких насосов и земснарядов от производителя DRAGFLOW S.R.L. по всей территории России, Белоруссии и Казахстана.

Форму подбора насоса можно скачать: [ Здесь — >> ]
Как читать кривые грунтовых насосов DRAGFLOW? Смотрите [Здесь — >> ]

Задать вопрос:

Пожалуйста, включите JavaScript в вашем браузере для заполнения данной формы.

Name *

Email *

Ваше сообщение *

  • Я даю согласие этому сайту хранить информацию, предоставленную мной, чтобы получить ответ на свой запрос.

Насос HY85B+2EXHY20.

Польша. – Шламовые грунтовые насосы DRAGFLOW и мобильные земснаряды от производителя

НУЖЕН СРОЧНО ЗЕМСНАРЯД ?!! ЕСТЬ ГОТОВОЕ РЕШЕНИЕ:
ПРЕВРАЩАЕМ ЭКСКАВАТОР В ЗЕМСНАРЯД С ПОМОЩЬЮ ШЛАМОВОГО ГРУНТОВОГО НАСОСА DRAGFLOW HY85B И ДВУХ РЫХЛИТЕЛЕЙ EXHY20!

Производительность 360 м3/час по пульпе, и до 110 м3/час по песку (грунту).
Планируете приобрести аналогичное оборудование и хотите узнать больше ? —
Звоните по  +7 (812) 642-55-30, +7 (905) 216-04-12,  и мы поможем Вам с выбором.

Как это выглядит, представляем на примере реализованного проекта—
Место: Польша, 2012 (Sand Dredging, Poland)
Оборудование: Износостойкий погружной насос DRAGFLOW HY85B в комплекте с двумя рыхлителями типа DRAGFLOW EXHY20 с гидравлическим приводом, размещенный на стреле экскаватора, используемый для добычи песка.
Техническая спецификация: HY85A/B(eng), HY85A/B(rus),
EXHY20(eng), EXHY20(rus)
Задача и решение:  Для добычи песка Заказчиком было принято решение использовать для этих целей погружной износостойкий грунтовый насос DRAGFLOW HY 85B (85 л. с.) в комплекте с двумя рыхлителями типа DRAGFLOW EXHY20 (18 л.с.). Использование такого насоса обеспечивает производительность по пульпе до 360 м3/час. Первые две секции напорного патрубка тип FLEXIBLE, крепящиеся с помощью фланцевых соединений выполнены из специальной износостойкой резины внутри армированные металлом. Внутренний диаметр напорных труб – 200 мм (8 дюймов). К трубам тип FLEXIBLE с помощью фланцевых соединений прикрепляются износостойкие трубы тип HDPE из полимерного материала по которым направляется пульпа.

Масса насоса – 730 кг. Максимальный диаметр механических включений твёрдого грунта в пульпе, перекачиваемой насосом, так называемое «проходное сечение»–
60 мм. Изнашиваемые запасные части: изготавливаются из высокопрочного сплава Chrome Hard VI hardness 600/650 Brinell.

Как следует из кривых, насос DRAGFLOW HY85B, имеет производительность по смеси (пульпе) 360 м3 в час (при напоре H=33 м), при этом количество твёрдой составляющей грунта в смеси (зависит от характера грунта, максимальной глубины разработки грунта, дальности рефулирования и статической высоты подъёма (статический  напор) — расстояния от уровня воды до верхнего среза конца напорной трубы) и по не связанным грунтам часто находится в диапазоне от 20 до 30% от производительности по пульпе (т. е. составляет 70-110 м3 в час по твёрдому грунту). Если считать плотность мокрого песка равной 1,8 т/куб.м, то производительность насоса от 120 до 200 тонн песка в час, что является достойной альтернативой земснаряду.

Основные характеристики насоса DRAGFLOW HY85B:
Производительность, м3/ч360
Напор, м33
Ø Рабочего колеса (импеллера), мм / Кол-во лопастей, шт.440 / 3 закрытые лопасти
Диаметр напорного патрубка, мм200
Максимальный диаметр проходного сечения, мм60
Вес насоса, кг730
Cкорость вращения вала, об/мин1180
Мощность, кВт / л.с.65 / 90


Обратите внимание, что вы получите максимальную производительность с песком и илом, в то время как эффективность значительно уменьшается при перекачивании пульпы с твёрдой и пластичной глиной. В соответствии с расстоянием перекачивания, статического напора и рабочей глубины, насос изменяет рабочую точку на кривой производительности и, как следствие мощность и производительность (на кривых ниже смотрите экспулатационные характеристики насоса (⇓)). На кривых насоса HY85B рабочая точка соответствует: при Напоре H=33 м — Производительность по пульпе  = 360 м3/час.

Выше был представлен случай когда экскаватор расположен на берегу акватории и в процессе работ перемещается только вдоль береговой линии.
А теперь обратите внимание на вариант использования экскаватора с дноуглубительным насосом DRAGFLOW (схема ниже), который размещается на плавучем понтоне — Это быстрое и эффективное решение превращает Ваш экскаватор в мобильный земснаряд. ⇓

По всем вопросам получения консультации по выбору и приобретению оборудования, звоните по телефонам:
 +7 (812) 642-55-40, +7 (812) 642-55-30 +7 (905) 216-04-12
E-mail: dragflow. [email protected]
Осуществляем прямые поставки погружных износостойких насосов и земснарядов от производителя DRAGFLOW S.R.L. по всей территории России, Белоруссии и Казахстана.

Форму подбора насоса можно скачать: [ Здесь — >> ]
Как читать кривые грунтовых насосов DRAGFLOW? Смотрите [Здесь — >> ]

Задать вопрос:

Пожалуйста, включите JavaScript в вашем браузере для заполнения данной формы.

Name *

Email *

Ваше сообщение *

  • Я даю согласие этому сайту хранить информацию, предоставленную мной, чтобы получить ответ на свой запрос.

Погружные насосы, прочная конструкция, упорные подшипники

1. ВЫСОКОЭФФЕКТИВНАЯ ХРОМОВАЯ РЕВЕРСИВНАЯ МЕШАЛКА

Удваивает срок службы мешалки. Копание создается закаленными хромированными лопастями мешалки. Они создают поток, который поднимает осевшие отложения и транспортирует их к всасыванию рабочего колеса, которое обеспечивает непрерывный поток твердых частиц к нагнетанию насоса.

2. НИЗКАЯ РАБОТА ОБ/МИН

Низкие рабочие обороты способствуют  низкой степени износа  и увеличению срока службы компонентов. По сравнению с другими насосами аналогичной производительности Dragflow имеет более низкую рабочую скорость. Например, у EL-150 удивительно низкая рабочая скорость — 650 об/мин.

3. ДВИГАТЕЛИ БОЛЬШОГО РАЗМЕРА

Все электродвигатели Dragflow имеют увеличенный размер и предназначены для шламов до  1,6 SG . Также доступна версия с гидравлическим приводом, обеспечивающая более высокую производительность. Гидравлические шнеки Dragflow EXHY можно подсоединять непосредственно к насосу, создавая автономную Экскаваторная система для твердого уплотненного песка  в противном случае потребовался бы механический экскаватор.

4. ПРОЧНАЯ КОНСТРУКЦИЯ

Долговечность и надежность гарантируются прочной  сверхпрочной конструкцией . Сверхпрочные изнашиваемые компоненты обеспечивают увеличенный срок службы между заменами запасных частей. El-150 весит 7 720 фунтов (3 500 кг), что значительно тяжелее аналогичных шламовых насосов мощностью 150 л.с. Все детали, подвергающиеся абразивному износу или подверженные абразивному износу, изготавливаются из сплавов GS 500 или Hi Chrome.

5. УПОРНЫЕ ПОДШИПНИКИ

Все модели Dragflow оснащены сдвоенными упорными подшипниками для снижения вибрации и противодействующих осевых нагрузок в обоих направлениях.

6. ХАРАКТЕРИСТИКИ ПЕРЕМЕЩЕНИЯ ТВЕРДЫХ МАТЕРИАЛОВ

Детали пескового насоса Dragflow были специально разработаны и имеют форму, обеспечивающую выдающуюся производительность, превосходную способность перекачивать твердые частицы, но с уменьшенным износом и размером твердых частиц до 5 дюймов (120 мм).

7. ХАРАКТЕРИСТИКИ КОНСТРУКЦИИ

Регулируемая изнашиваемая пластина со стороны всасывания Hi-Chrome  сохраняет максимальную производительность в течение длительного времени за счет простой регулировки зазора между изнашиваемой пластиной и рабочим колесом.

Сервисный болт: Эти болты позволяют легко разбирать насос, встроенный сервисный инструмент.

Сменные изнашиваемые детали: корпуса, рабочие колеса, изнашиваемые пластины можно заменять отдельно

Порты для проверки смазочного масла:  Широкоугольный порт снаружи насоса обеспечивает простой контроль уровня масла в уплотнении вала, а также обеспечивает легкий доступ для замены масла.

8. Самый большой диапазон погружных насосов

от 5 л.с. до 400 л.с. и диаметров разряда от 3 “до 16”

9. Высокий насос на рынке

. до 1,6 СГ.

10. ДОПОЛНИТЕЛЬНЫЕ СИСТЕМЫ ТОРЦЕВОГО, МАНЖЕТНОГО УПЛОТНЕНИЯ ИЛИ ГИБРИДНЫХ УПЛОТНЕНИЙ

По заявке.

11. РЕЗАЛЬНЫЕ ГОЛОВКИ В НАЛИЧИИ

Гидравлические и электрические, для твердого уплотненного грунта.

12. ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ВОДЯНЫХ СТРУЕК

Для твердой уплотненной почвы и очень сухих материалов.

13. ДОПОЛНИТЕЛЬНЫЕ КОМПЕНСАТОРЫ ДАВЛЕНИЯ

Для применения на большой глубине.

14. ВАРИАНТЫ ДЛЯ НЕСКОЛЬКИХ ПРИМЕНЕНИЙ

Хромированный корпус, охлаждающая рубашка, антикоррозийный пакет, антиабразивный пакет, защита нижней мембраны, режущий нож, датчики температуры и влажности, специальные рамы для фиксации насоса в стреле экскаватора.

15. ПРОВЕРЕНО ВО ВСЕМ МИРЕ – ПРОДАЖИ И ОБСЛУЖИВАНИЕ ПО ВСЕМУ МИРУ

Насосы Dragflow используются в самых суровых условиях в мире. Наша глобальная сеть продаж и обслуживания обеспечивает высочайший уровень продаж и послепродажного обслуживания. Авторизованные дистрибьюторы Dragflow расположены в США и Канаде.

Шламовые насосы ǀ Что такое шламовый насос ǀ Компоненты шламового насоса ǀ Основы шламового насоса

Погружные шламовые насосы для тяжелых условий эксплуатации компании Dragflow

Компания Dragflow производит электрические и гидравлические погружные шламовые насосы.

Все шламовые насосы Dragflow, электрические и гидравлические, имеют следующие характеристики:

Стандартная высокоэффективная мешалка для подъема осевших твердых частиц

Высокая стойкость к истиранию с изнашиваемыми деталями с высоким содержанием хрома

Низкая скорость вращения для снижения эффекта износа

Способны перекачивать до 70 % твердых частиц по весу

Электрические насосы доступны в версиях на 60 Гц и 50 Гц. Насосы сертифицированы CE. Доступна сертификация UL/CSA.

У нас есть насосы мощностью от 5 до 400 л.с. с производительностью до 6000 галлонов США в минуту.

В разделе продуктов на этом веб-сайте вы можете найти наши насосы и их технические характеристики.

В разделе документов вы можете скачать каталоги нашей продукции и спецификации нашей продукции.

Мы также поставляем электрические блоки управления для наших электрических шламовых насосов и гидравлические блоки питания (на основе дизельных двигателей или электродвигателей), специально разработанные для привода наших гидравлических шламовых насосов.

Гидравлические шламовые насосы могут быть установлены на стреле гидравлического экскаватора.

Принадлежности для шламовых насосов

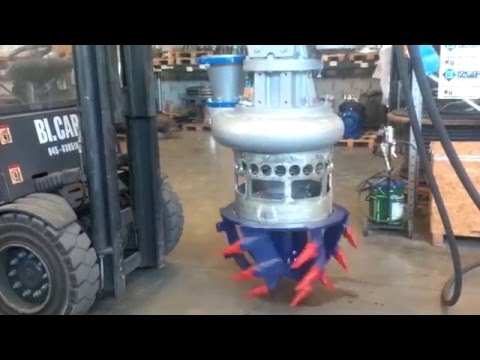

Режущие головки:

Гидравлические или электрические режущие головки могут быть присоединены непосредственно к насосу для уплотненных материалов.





Кольцевая система водяных струй:

Кольцевая система водяных струй высокого давления может использоваться для сухих материалов. Он состоит из рамы водометных колец, закрепленной на сетчатом фильтре насоса, и водяного насоса высокого давления.

Механическое уплотнение:

Стандартная система уплотнений Dragflow представляет собой превосходную комбинацию манжетных уплотнений. Двойное механическое уплотнение из карбида кремния в сочетании с передним отражателем доступно в качестве опции для высокоабразивных применений.

Рубашка охлаждения:

Насосы Dragflow мощностью от 3,7 до 18 кВт поставляются с верхним нагнетанием, что создает рубашку естественного охлаждения для насоса. Это позволяет насосу работать, даже если он не полностью погружен в воду. Внешняя охлаждающая рубашка может быть доступна также для насосов мощностью более 26 кВт и до 110 кВт, что позволяет всей линейке насосов работать также в полупогруженных условиях.

Антикоррозийный пакет:

 В случае высокого или низкого pH сетчатый фильтр насоса и подъемные пластины могут поставляться из нержавеющей стали (316SS). Этот выбор вместе со слоями тефлона в зоне уплотнения делает насосы Dragflow подходящими для сред с pH от 2 до 10″. уплотнения на регулярной основе

Эта операция не только увеличивает общий срок службы системы уплотнений, но также позволяет операторам значительно сократить объем технического обслуживания и проверок насоса

Комплект для защиты от абразивного износа:

Качество и тип литья, используемые в насосах Dragflow, предназначены для работы в самых сложных и абразивных условиях. Для некоторых конкретных применений внутри корпуса насоса может быть нанесен дополнительный закаленный слой покрытия.

Закаленный корпус:

Насосы могут поставляться с закаленным корпусом для обеспечения длительного срока службы этой детали. Помимо нашего стандартного чугунного корпуса, мы предлагаем корпуса из S6 и High Chrome.

Нижняя мембранная защита:

Часто дно шахтных прудов покрыто водонепроницаемой пластиковой облицовкой.

Работа насоса во время дноуглубительных работ может повредить эту облицовку. С Dragflow у вас есть возможность добавить защитное кольцо к сетчатому фильтру насоса, чтобы предотвратить его повреждение.

Нож для обрезки сорняков:

Когда навозная жижа покрыта слоем растительности, травы или морских водорослей, нож для обрезки Dragflow поможет насосу выполнить задачу без засорения

Датчики температуры и влажности:

Датчик температуры, встроенный в двигатель; и Датчик влажности в масляной камере доступны для защиты насоса в самых сложных условиях.
