Наименование изделия – Энциклопедия по машиностроению XXL

Наименование изделия (рисунок изделия в произвольном положении) [c.32]

Наименование изделия (детали, сбо- Шестерня. Крышка подшипника. [c.113]

Наименование изделия (детали, сборочной единицы) [c.102]

В графе / записывается наименование изделия, изображенного на чертеже (в именительном падеже, единственного числа, без переноса части слова на другую строку). Точка на конце наименования не ставится. В наименованиях, состоящих из нескольких слов, должен быть прямой порядок слов, например, Колесо зубчатое (вначале-имя существительное, затем – прилагательное). [c.127]

Схеме присваивается обозначение того изделия, действие которого отражено на схеме. После этого обозначения записывается шифр схемы. Наименование схемы указывается в основной надписи после наименования изделия.

[c.267]

В пределах каждой категории стандартов запись производят по одноименным группам, в пределах каждой группы — в алфавитном порядке наименований изделий в пределах каждого наименования — в порядке возрастания обозначений стандартов в пределах каждого обозначения стандарта — в порядке возрастания размеров изделия или его основных параметров. [c.228]

I—наименование изделия (редуктор цилиндрический, [c.350]

В поле 3 записывают наименование изделия (заглавными буквами), в поле 4 — наименование, а в поле 5 — обозначение документа. [c.392]

Изложение текста. Полное наименование изделия на титульном листе, в основной надписи и при первом упоминании в тексте документа должно быть одинаковым с наименованием его в основном конструкторском документе (например, Стенд испытательный ).

[c.394]

Выполняют схемы на листах формата А4, АЗ и т. д. Основная надпись — по форме 1 ГОСТ 2. 104—68. В графе 1 к обозначению изделия приписывают код схемы, в графе 2 — под наименованием изделия указывают наименование схемы. [c.343]

Основная надпись. Чертеж должен содержать основную надпись, выполненную в соответствии с требованиями ГОСТ 2.104 68. В ее графах, как было отмечено в 6, приводятся сведения, указания, характеризующие изображенную деталь наименование детали, материал, масса и другие данные. Наименование детали, проставляемое в основной надписи, должно быть кратким и соответствовать принятой терминологии. Наименование изделия записывается в именительном падеже единственного числа. Если наименование состоит из нескольких слов, то на первом месте помещают имя существительное, например Колесо зубчатое. Вал распределительный.

[c.105]

В пределах каждой категории стандартов запись производят по однородным группам (болты, гайки, шпильки, шайбы и т. д.) и в алфавитном порядке наименований изделий (болты — с квадратными, шестигранными голов- [c. 277]

Наименование изделия (в соответствии с требованиями ГОСТ 2.109—73), а также наименование документов, если этому документу присвоен шифр. [c.9]

Наименование изделий всегда записывают в именительном падеже единственного числа, например Корпус, Втулка, Болт, Насос. В наименованиях изделий, состоящих из двух и более слов, на первом месте записывают имя существительное, например Планка нажимная Винт регулировочный Насос шестеренчатый Кран спускной. [c.166]

В графе 1 — наименование изделия в соответствии с требованиями ГОСТ 2.109—73 (СТ СЭВ 858—78, СТ СЭВ 1182—78), а также наименования документа, если этому документу присвоен код, Для сборочного чертежа допускается наименование документа не указывать.

[c.38]

Наименование изделия и основной надписи записывают в именительном надеже единственного числа, помещая на первое место имя существительное.

[c.198]

В разделе Стандартные изделия — наименования и обозначения изделий в соответствии со стандартом на эти иг делия в следующем порядке по государственным, по республиканским, по отраслевым стандартам, а для изделий вспомогательного производства — по стандартам предприятий. В пределах каждой категории стандартов запись ведут по группам изделий, объединенных по их функциональному назначению (подшипники, крепежные изделия, электротехнические изделия и т. п.), в пределах каждой группы—в алфавитном порядке наименований изделий, в пределах каждого наименования — в порядке возрастания обозначений стандартов, а в пределах каждого стандарта — в порядке возрастания основных параметров или размеров изделия.

[c.235]

В разделе Прочие изделия — наименования и условные обозначения изделий в соответствии с документами на )i> поставку с указанием обозначений этих документов (технических условий). Запись изделий ведут по однородным группам, в пределах каждой группы — в алфавитном порядке наименований изделий, а в пределах каждого наименования — в порядке возрастания основных параметров или размеров изделия. [c.235]

В графе 1 — наименование изделия в соответствии с требованиями ГОСТ 2.109—73 наименование должно быть кратким и записывается в именительном падеже единственного числа на первом месте должно быть имя существительное

[c.210]

В пределах каждой категории стандартов запись производят по г руппам изделий, объединенных по их функциональио(> у назначению, в пределах каждой группы – в алфавитном пс,рядке наименований изделий, в пределах каждого наименования — в порядке возрастания обозначения стандартов, а в преде. 1ах каждого обозначения стандартов — в порядке возрастания основных параметров или размеров изделия. [c.328]

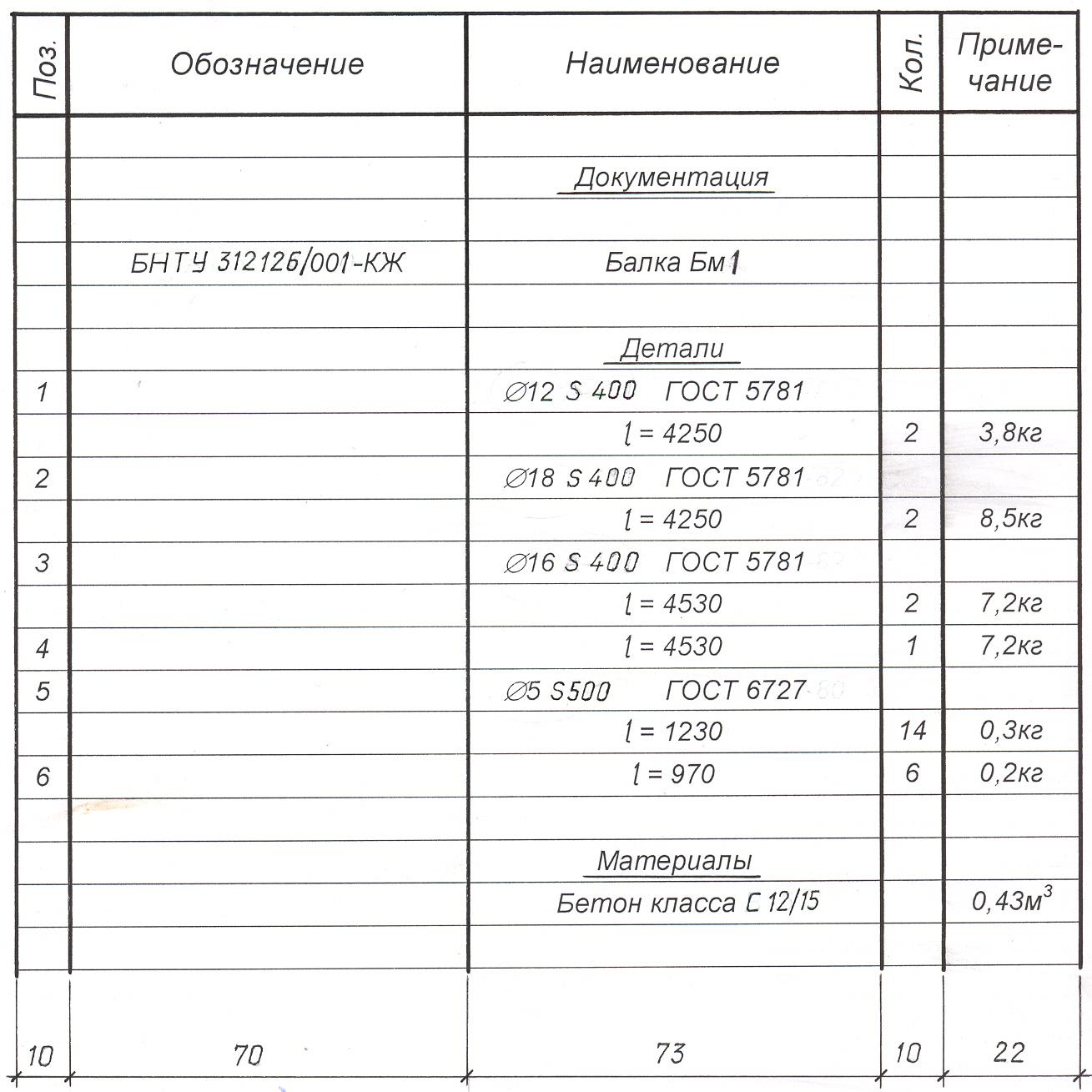

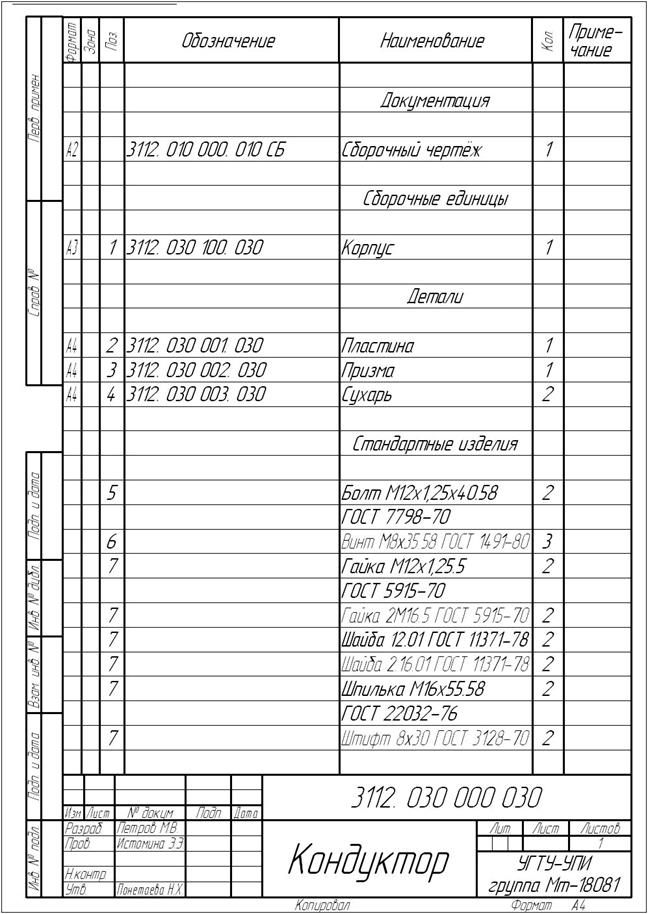

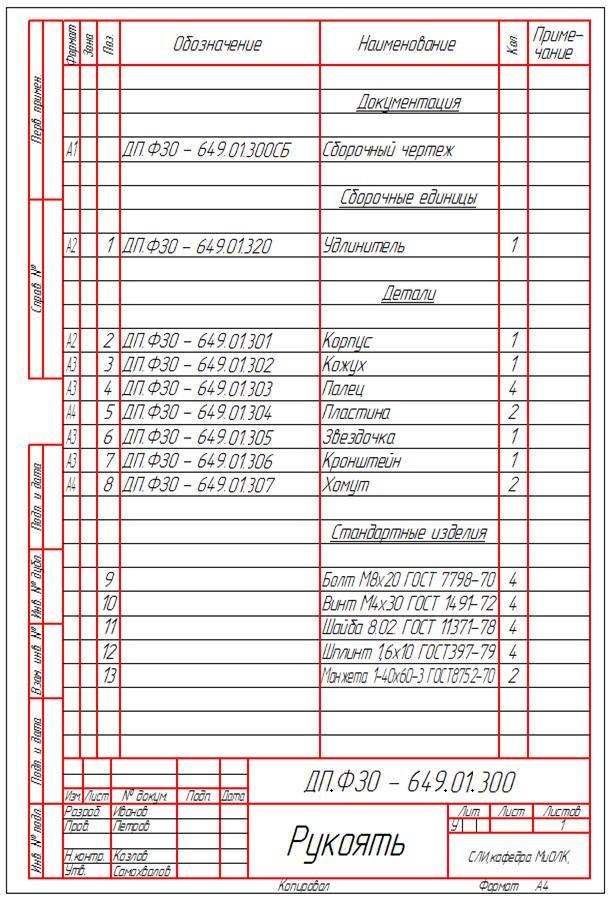

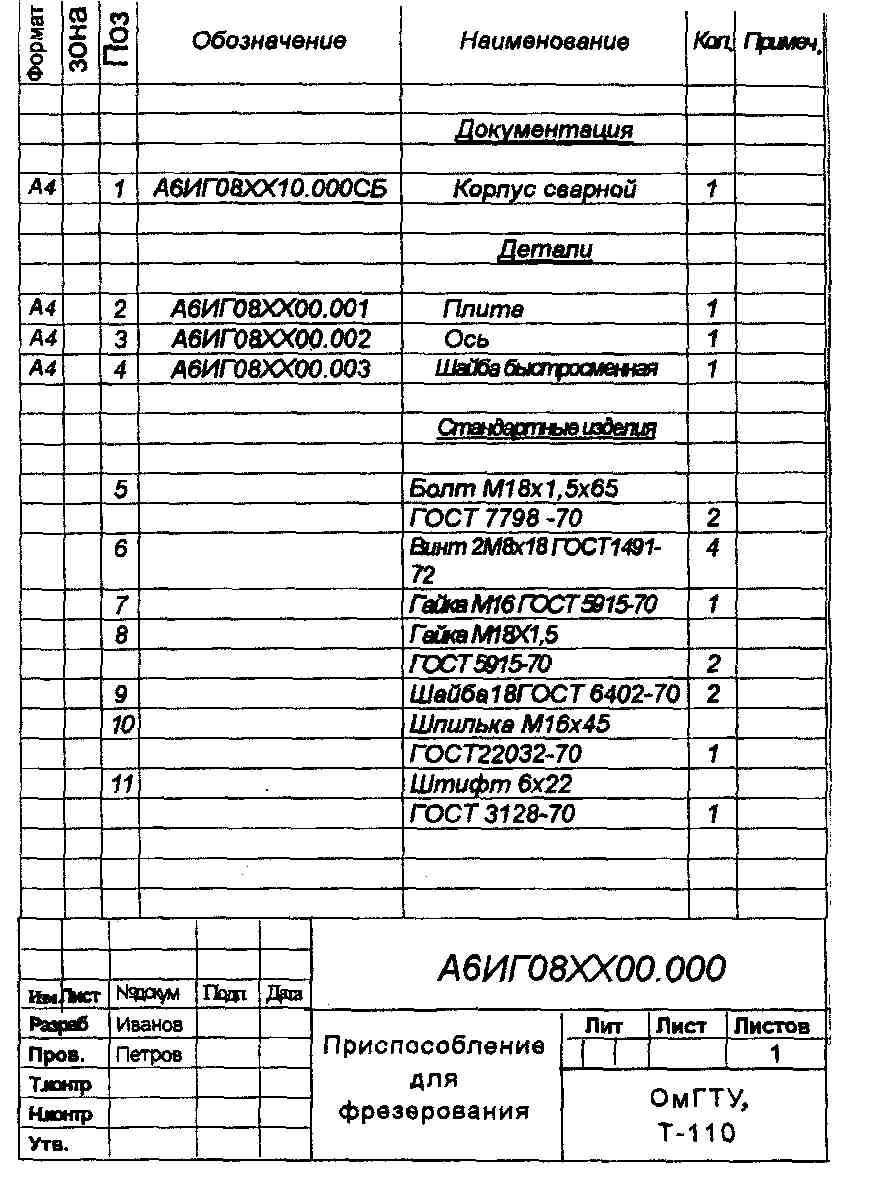

В графе Поз. записывают порядковые номера составных частей, входящих в изделие, в последовательности записи их в спецификации. Для раздела Документация и Комплекты графу не заполняют. В графе Обозначение указывают обозначение основных конструкторских документов на записываемые в разделы изделия. В разделах Стандартные изделия , Прочие изделия и Материалы графу не заполняют. В графю Наименование в разделе Документация записывают только наименование документа, например Сборочный чертеж , в разделах Комплексы , Сборочные единицы , Детали , Комплекты — наименование изделий в соответствии с

[c.308]

Документы, предназначенные для разового использования в производстве и не подлежащие длительному хранению (документы макетов, стендов для лабораторных испытаний и др.), допускается выполнять в виде эскизных конструкторских документов. Наименование и способ изготовления эскизных документов те же, что и для всех документов, а отличаются они лишь тем, что наименование изделий, обозначение документов и порядок внесения изменений может быть упрощен. В перечне документов, установленном ГОСТ 2.102—68, отсутствуют эскизы и бланк-чертежи, предусмотренные ГОСТ 5291—60, так как эскизы, в том понимании и тем более бланк-чертежи, являющиеся заготовками чертежей, на которых впоследствии проставляются недостающие размеры и другие данные, не являются документами.

Применение бланк-чертежей при разработке конструкторской документации является одним из методов ускорения выпуска рабочих чертежей. Кроме того, из предусмотренных ГОСТ 5295— 60 документов исключены ведомость заимствованных деталей, узлов и групп, ведомость нормализованных изделий и частей изделий и список документов. Это сделано для того, чтобы сократить объем конструкторской документации и ликвидировать дублирование данных в различных документах. Например, нормализованные изделия, если они поставляются в готовом виде, должны быть отражены в ведомости покупных изделий. Если их будут изготавливать на предприятии—изготовителе основного изделия, в комплект конструкторской документации дсшжны входить [c.159]

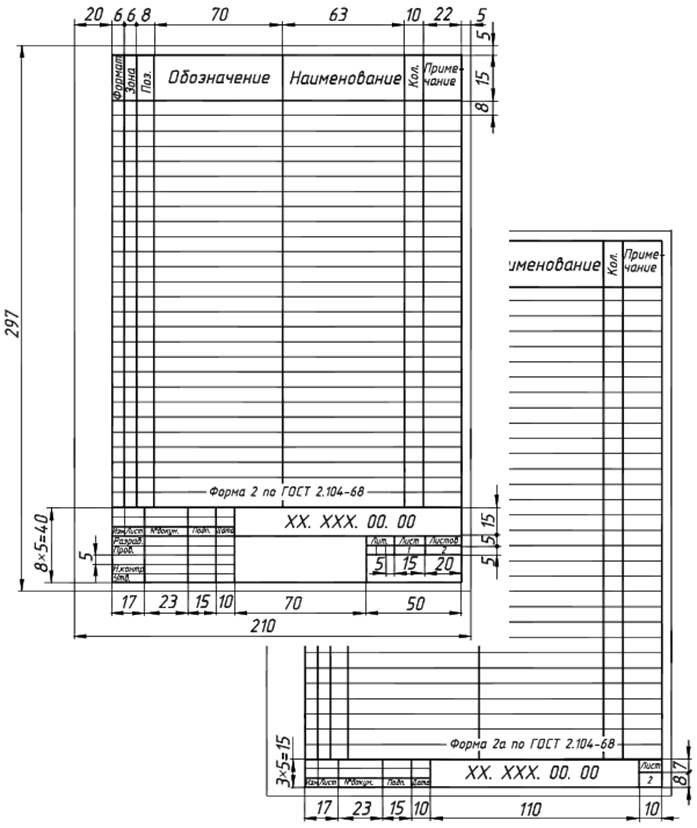

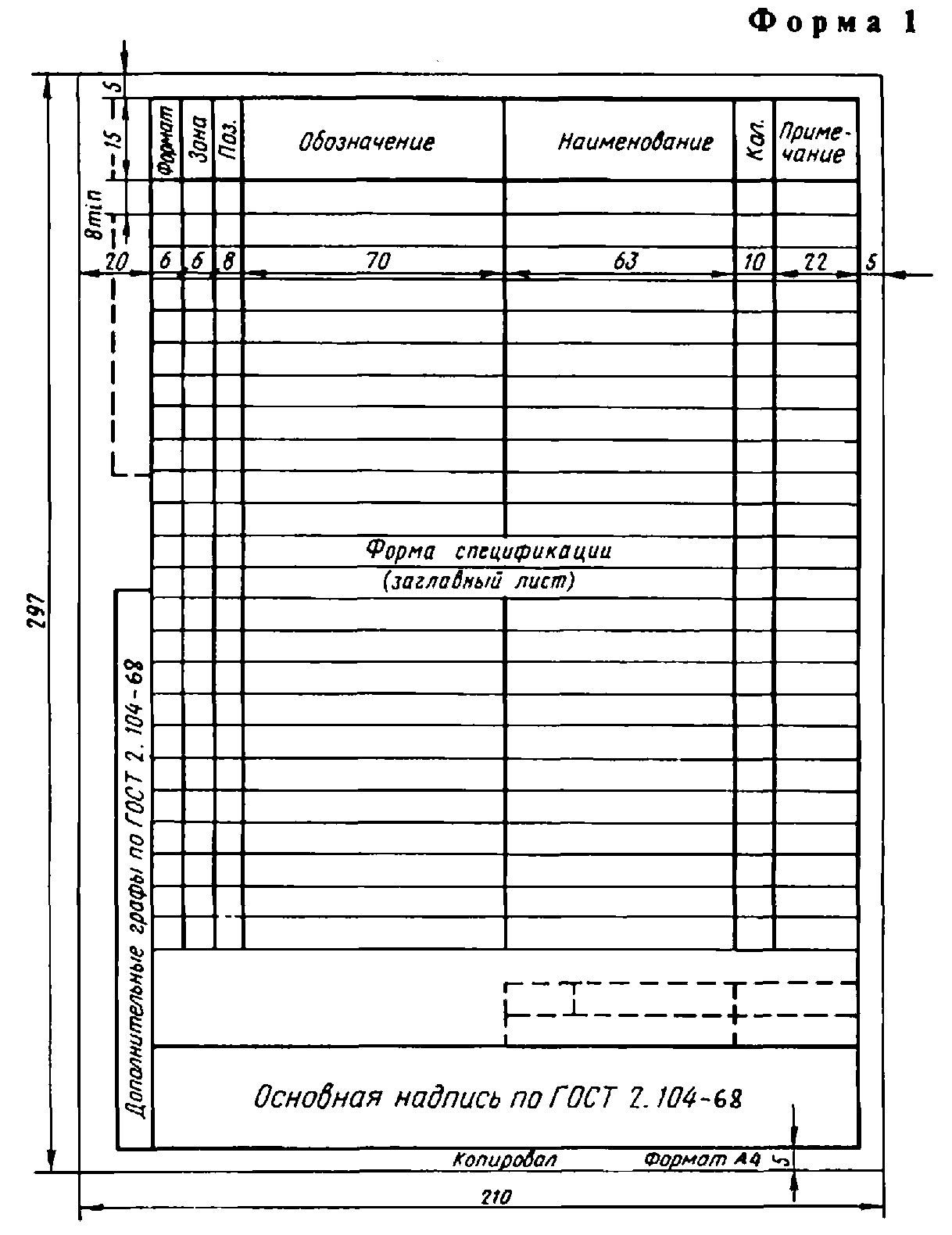

Спецификация состоит из семи раздело з, одиако для учебных целей можно оставить только три разделгс сборочные единицы, детали и стандартные изделия. В разделах Сборочные единицы и Детали наименования изделий записывают в алфавитном порядке. В разделе Стандартные изделия запись производят в следующем порядке государственные стандарты, республиканские стандарты, отраслевые стандарты, стандарты предприятий.

В пределах каждой категории стандартов запись производят по группам изделий, объединенных по их функциональному назначению (например, подшипники, крепежные изделия и др.), в пределах каждой группы — в алфавитном порядке наимеповапия изделий, в пределах каждого наименования — в порядке возрастания обозначения стандартов, а в пределах каждого обозначения стандарта — в порядке возрастания основных параметром или размеров изделия. [c.11]

Ознакомление с содержанием основной надписи дл 1 опре,деления наименования изделия, масштаба изображения, и нoлнитeJ я и т. д. [c.297]

В разделе Документация — сначала документы на специфицируемые изделия, затем документы на неспеци-фицируемые составные части, причем для документов, входящих в основной комплект документов специфицируемого изделия и составляемых на данное изделие, указывают только наименование документов, например Сборочный чертежъ, Габаритный чертеж , Технические услопипу> и т п.

для документов на неспецифицируемые составные части — наименование изделия и наименование документа. [c.234]

Наименование — наименования изделий в соответствии с основными [адписями чертежей па них пли стандартами паименовапне и обозначение материалов (в разделе Материалы ). [c.217]

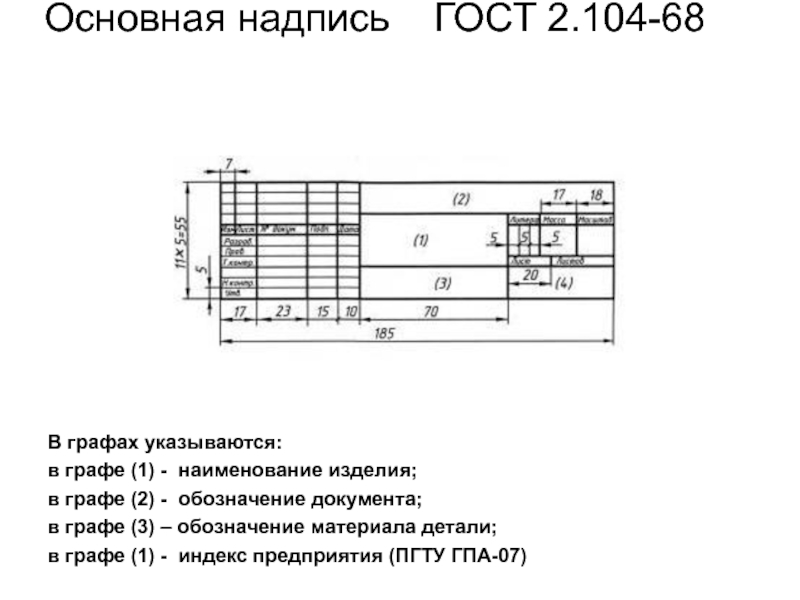

Основная надпись чертежа

ГОСТ 2.104 – 68

Основная надпись, образующая часть графического документа называемого «чертёж». В основной надписи записываются необходимые сведения такие как: обозначение чертежа, наименование чертежа, информация о предприятии, разработавшем чертёж, вес изделия, масштаб отображаемой детали, стадию разработки, номер листа, дату выпуска чертежа, а так же информацию о лицах ответственных за данный документ.

Чертёж без основной надписи не рассматривается, как стандартный элемент документации и не может быть передан в производство. Содержание основной надписи, её расположение и размеры регламентируются стандартом.

Графические элементы основной надписи выполняются линиями, предусмотренными для нанесения видимого контура, все остальные линии тонкие.

Основные надписи заглавные и последующие листы

1 – наименование изделия должно соответствовать технической терминологии и излагаться по возможности кратко. Наименование изделия записывают в именительном падеже единственного числа. В тех случаях когда, наименование составлено из нескольких слов, существительное занимает первое порядковое место, например: «Колесо зубчатое». Назначение изделия и его местоположение в названии не указывается.

2 – обозначение документа условными письменными знаками. Обозначение документа состоит из цифр и букв, записанных в определённом порядке. Каждому документу присваивается обозначение, состоящее из знаков, разделённых между собой точками. Индекс изделия может записываться буквами или в цифровом эквиваленте, например:

УЧ-01.10.06. 01

или

202.10.06.01

202 – индекс установленный разработчиком
10 – порядковый номер сборочной единицы, входящей в изделие
06 – номер сборочной единицы
01 – нумерация деталей

Основная надпись для чертежей и схем

Основная надпись для последующих листов чертежей,
схем и текстовых документов

3 – графа для обозначения материала, из которого изготавливается деталь. Заполнение ведётся только на чертежах деталей, например:

Сталь 08кп ГОСТ 1050 – 88

4 – здесь пишутся буквы, которые называются «Литера» от латинского слова «littera» что значит – буква. Литера указывает, на какой стадии разработки находится документ:

П – техническое предложение
Э – указывает на эскизный проект
Т – означает, что это технический проект
О – изготовление опытной партии
А – скорректированный документ по результатам опытной парти
Б – эта литера присваивается документу, по результатам изготовления изделия выполненному по чертежу с литерой – А

Основная надпись заглавного листа
для оформления текстовых документов

5 – Масса изделия – указывается только в цифрах без обозначения измерения. Указывать единицы измерения допускается в случае, например: 0,25 т, 15 т. Расчётная масса ставится на чертежах вплоть до технического проекта. Фактическая же масса указывается на документах, начиная с опытной партии. Под фактической массой следует понимать величину определяемую взвешиванием изделия. На чертежах единичных крупногабаритных изделий, массу которых трудно определить механическим взвешиванием, допускается указывать расчётную величину. Допускается указывать предельные отклонения массы в технических требованиях. Массу допускается не указывать на чертежах опытных образцов, габаритных и монтажных чертежах.

Расположение основной надписи
на формате листа А4

Расположение основной надписи вдоль длинной стороны
для форматов больше А4

Расположение основной надписи вдоль короткой стороны для форматов больше А4

6 – масштаб графического изображения предмета на чертеже. Масштаб выбирается в зависимости от габаритных параметров изображаемой детали и должно быть вычерчено в натуральную величину или в масштабе.

7 – графа для указания номера листа.
Единичный экземпляр документа не нумеруется.

8 – количество листов в целом.
Число документов указывают только на первом листе.

9 – название предприятия выпустившего документ

10 – дополнительная строка.
Дополнительная строка заполняются разработчиком в зависимости от ситуации, например: «Начальник департамента», «Начальник бюро».

11 – фамилии лиц подписывающих документ.

12 – места для подписей в соответствии с должностными обязанностями. Документ должен быть подписан как минимум разработчиком и лицом, отвечающим за нормаконтроль в обязательном порядке.

13 – указание даты подписания документа.

14 – 18 – графы предназначены для внесения изменений.

19 – инвентарный номер подлинника.
Для учёта и хранения каждому подлиннику документа присваивается один инвентарный номер, без учёта количества листов. Такой идентификатор учёта наносят на каждый лист, если документ состоит из нескольких листов.

20 – графа для подписи лица принявшего документ в технический отдел с указанием даты.

21 – дополнительный инвентарный номер подлинника устанавливается взамен предшествующего номера документа при внесёнии в него изменений. Номер первоначального документа сохраняется.

22 – инвентарный номер дубликата.
Вне зависимости от количества листов, дубликатам устанавливается один инвентарный номер и устанавливается на всех листах.

23 – графа для подписи лица принявшего дубликат в технический отдел с указанием даты.

24 – здесь записывается обозначение документа, взамен листа, на котором он был выпущен.

25 – в данной графе указывается документ, где он впервые был записан.

26 – ячейка, в которой указывается шифр обозначения документа, повёрнутый относительно рабочего поля чертежа на 180°.

27 – в данной ячейке устанавливается знак по нормативно-технической документации предоставляемой заказчиком.

28 – номер и дата утверждения документации соответствующей литеры.

29 – номер и дата утверждения документации.

30 – индекс заказчика

31 – копировщик документа

32 – указание формата листа

33 – определение зоны, где находится модифицируемая часть изделия

34 – номер авторского свидетельства на изобретение

Основная надпись чертежа ГОСТы, размеры и как заполнить все поля

Современная промышленная индустрия, без всяких сомнений, достигла невероятных высот. Еще несколько десятилетий назад успехи человечества в этой области были совершенно незначимыми по сравнению с тем, промышленные работы каких масштабов осуществляются сейчас. Конечно же, существует целый комплекс факторов, которые позволили промышленной индустрии. Среди них и достижения человечества в сфере инновационных технологий, и повсеместная доступность специального образования. Умение грамотно составлять высокопрофессиональные чертежи – еще одна причина, по которой мировой промышленный комплекс поднялся столь высоко. Основная надпись чертежа – это его лицо, правила заполнения этого поля обозначены в ГОСТ 2.104-2006. Заглавный лист формата А4

Что содержит это поле?

Важно понимать, что заполнение поля, отведенного на основную надпись, является очень важным для документации конструкторской категории. Данный элемент является своеобразной образующей частью. Многолетний опыт составления конструкторских документов позволил определить оптимальный набор данных, которые должен содержать описываемый графический элемент. Речь идет о ведомостях различного характера, ознакомившись с которыми, любой желающий может получить информацию о том, какой объект описан в конструкторском документе, является ли схема актуальной или уже признана устаревшей, а также многое другое.

Составляющие графического элемента

Итак, в рамках графического элемента необходимо указать данные следующего характера:

обозначение типа черчения;
его наименование;
информацию о промышленном объекте, в рамках которого был создан и, возможно, на текущий момент функционирует данный конструкторский документ;
регламентированную массу конструкции;
масштабы, используемые при изображении изделия и отдельных его деталей;
стадию, на которой на текущий момент находится данная разработка;
порядковый номер листа;
дату, в которую данное конструкторское издание было выпущено;
данные о тех лицах, которые наделены ответственностью за рассматриваемый документ.

Необходимо понимать, что заполнение этого поля игнорировать нельзя ни в коем случае. Иначе не избежать последующего возникновения проблем с внедрением бумаги в жизнь, так как конструкторская документация обязана содержать данное поле. Собственно, схему, которая либо совсем не имеет, либо имеет, но не грамотно составленный графический элемент такого типа, просто нельзя использовать в производственном процессе. Это регламентировано государственным стандартом и обязательно для каждого объекта отечественного агропромышленного комплекса. Основная надпись чертежа

При необходимости нанесения видимого контура стоит воспользоваться специально предусмотренными для этого графическими элементами. Основная надпись на последующих листах чертежа

Какие требования выдвигает государственный стандарт?

В рамках государственного промышленного комплекса функционирует огромное количество стандартов, что содержат комплексы самых разнообразных требований, которые касаются не только производственного процесса непосредственно, но и всех предшествующих ему этапов. К примеру, в целях унификации системы конструкторской документации и содействия сотрудничеству различных промышленных объектов был разработан ГОСТ 2.104-2006. Благодаря данному государственному стандарту сотрудник любого предприятия может ознакомиться и, что самое главное, понять информацию, которая заключена в проекте. Для этого ему должно быть достаточно лишь определенного уровня квалификации.

Правильно составленное наименование

Итак, очевидно то, что наименование является одним из основных элементов описываемого поля проектов. В связи с его особенной важностью вышеупомянутый государственный стандарт выдвигает определенные требования. В первую очередь – название изделия. К его составлению необходимо подойти со всей ответственностью. Важно не только лаконично сформулировать название, которое отобразит суть изделия, но и использовать при этом специализированную терминологию технического направления. Между тем, в данном поле не стоит указывать ни непосредственное функциональное назначение объекта, ни его местоположение. Основная надпись заглавного листа чертежа

Присваиваем индекс

Помимо названия очень важно безошибочно присвоить индекс изданию. В противном случае конструкторский документ не сможет полноценно участвовать в документообороте и, соответственно, не будет использоваться во время осуществления производственных процессов. Индекс, который в перспективе будет присвоен проекту, как правило, содержит знаки буквенного и цифрового форматов. Важно также придерживаться определенной последовательности элементов. Вместо пробела между буквами и цифрами ставится точка. На примере записи формата «202.10.06.01» можно рассмотреть составляющие индекса:

Что такое littera?

Если переводить слово «littera» непосредственно с латинского языка, то становится ясно, что термин означает букву, которая подразумевает нахождение изделия на определенной стадии разработки. Существуют такие варианты букв, расположенных в поле для «литеры»:

П. Это краткое обозначение технического предложения.
Э. Данная буква является указателем того, что в проекте описан эскизный проект.
Т. В данном случае речь идет о категории технического проекта.
О. Такой буквой определяют производство партии категории «опытная».
А. Установка этой буквы в поле означает, что в конструкторский документ были внесены некоторое коррективы в связи с характеристиками и показателями опытной партии.
Б. Такая литера традиционно обозначает, что схема составлена в соответствии с результатами производства товара, описанного в документе с буквой А.

Важно понимать, что литера, как и индекс, о правилах написания которого написано выше, является достаточно важным и едва ли не определяющим составляющим элементом основной надписи. Благодаря столь лаконичным и всегда понятным обозначениям специалисту с достаточным уровнем квалификации достаточно лишь один раз взглянуть на чертеж, и работник сразу определит его актуальность и применимость в производственном процессе конкретного предприятия. Расположение основной надписи (1) и дополнительных граф (2) на альбомном формате А4

Указание массы изделия

Еще одним важным параметром, который во многом иллюстрирует характеристики изделия, является его масса. В соответствии с ГОСТ 2.104-2006 масса может быть указана исключительно в цифрах. Кроме того, нет необходимости указывать единицы измерения, ведь заранее предполагается значение в общепринятой интернациональной системе. Однако расчетная масса проставляется не на всех страничках чертежа. Основная надпись должна содержать эту информацию до перехода к техническому проекту. Как показывает практика, фактическая масса обозначается в проектах, которые описывают результаты опытной партии. Собственно, фактическим такое значение делает способ его измерения. Он заключается в самом обыкновенном взвешивании образца, выпущенного в рамках опытной серии. Между тем, если специалист имеет дело с весьма крупными по габаритам изделиями технического назначения, массу которым практически невозможно определить обыкновенным взвешиванием, становится вполне допустимым указание расчетного значения вместо требуемого обычно фактического. Помимо этого возможно еще и указание пределов отклонения параметра. Государственный стандарт не выдвигает обязательных требований к написанию массы на чертежах таких категорий:

габаритный;
монтажный;
опытный образец.

Расположение основной надписи (1) и дополнительных граф (2) на книжных форматах А3, А2, А1 и А0

Дополнительные данные

Необходимо отметить, что основная надпись чертежа предполагает наличие 34 различных граф и только немногие из них несут чисто техническую информацию непосредственно о продукте. Собственно, только пять из них касаются конструкционной части изделия, все остальные дополняют технические сведения, чтобы в полной мере отразить историю создания и специфику изготовления объекта.

Данные о конструкторском документе

При разработке основной надписи чертежа специалисты указывают масштаб, в котором при помощи графических средств был изображен объект. Величина масштаба напрямую зависит от первоначальных габаритов объекта, будь то устройство, аппарат или что-то другое. Помимо масштаба указывается также порядковый номер каждого листа. Если же идет речь о чертеже в единичном экземпляре, то его нумерация не нужна. В специальном поле отводится место и под общее количество листов. Нельзя оставлять пустовать поле, предназначенное для написания наименования предприятия, на базе которого был опубликован чертеж.

Процесс формирования чертежа

Данные о разработчиках

Около трети всех граф основной надписи предназначены для описания коллектива, работающего над созданием конкретного конструкторского документа. К примеру, есть специальная зона для написания данных о том, под чьим началом работал разработчик. Это может быть начальник какого-то бюро или целого департамента. Так как чертеж обязательно подписывают по меньшей мере его непосредственный разработчик и нормоконтролер, для их подписей предусмотрено место в рамках основной надписи. Указывается также и дата, в которую документ был подписан.

В целом основная надпись чертежа содержит 34 графы, заполнение которых является обязательным. С конкретными требованиями государственного уровня и особенностями заполнения отдельных полей можно ознакомиться в тексте ГОСТ 2.104-2006. За его безотлагательное принятие проголосовал целый ряд государств.

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Минторгэкономразвития
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Кыргызстан	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Российская Федерация	RU	Федеральное агентство по техническому регулированию и метрологии
Таджикистан	TJ	Таджикстандарт
Туркменистан	TM	Главгосслужба «Туркменстандартлары»
Узбекистан	UZ	Узстандарт
Украина	UA	Госпотребстандарт Украины

Формат чертежа

Данный документ изготавливается на листах определенных параметров. Определенный формат должен подходить под габариты самой схемы и рамки.

Разновидности форматов чертежа

Согласно ГОСТ 2.301-68 (СТ СЭВ 1181-78) на практике применяются следующие варианты:

Разновидность формата чертежа	Соответствующие размеры (см)
А4	29,7*21,0
А3	29,7*42,0
А2	59,4*42,0
А1	59,4*84,1
А0	118,9*84,1

Обрамляющая рамка, толщина которой – 0,7 мм, в форматах A3 и A4 наносится по контуру с отступом от края в 5 мм, для A2, A1 и A0 – это 5-10 мм.

Масштаб

В ситуациях, когда конструкции на схеме невозможно отобразить в полную величину, используются различные разновидности масштабов.

Пример масштабирования изображения

Они определены в соответствии с ГОСТ 2.302-68 (CT СЭВ 1180-78):

Масштабы для увеличения	Масштабы для уменьшения
2:1, 2,5:1, 4:1, 5:1, 10:1 и прочие	1:2, 1:2,5, 1:4, 1:5, 1:10 и прочие

Как уже было сказано выше, в графе рамки обязательно указывается масштаб отображения изображения. Например: М 5:1.

Шрифты, используемые в чертежах

Согласно ГОСТ 2.304-81 необходимо прописывать буквы установленной ширины и высоты, а между ними соблюдать четко указанное расстояние. Согласно государственным стандартам для чертежей допускается применять 10 разновидностей размеров шрифтов: 1.8, 2.5, 3.5, 5, 7, 10, 14, 20, 28, 40. Заглавные буквы можно прописывать ровно или с уклоном в 75 градусов.

Образец написания чертежных шрифтов
У линии шрифта фиксированная толщина (d), равна она 0,1*h, у прописных букв – 0,6*h.

Такое требование относится ко всем символам данного типа за исключением некоторых:

Прописные буквы	Размер толщины
А, Д, М, Ц, Х,Ы, Ю	0,7*d
Ж, Ф, Ш, Ъ, Щ	0,8*d
С, Г, З	0,5*d

Высота строчных букв равна 0,7*h, а их ширина – 5d. Как и в случае с прописными символами, здесь также есть исключения:

Строчные буквы	Размер ширины
а, ц, м, ъ	6*d
т, ф, ж, ш, щ, ы, ю	7*d
с, з	4*d

При использовании шрифтов в чертежах необходимо следовать определенным правилам:

надписи выполнять строго вручную и максимально аккуратно;
высота всех используемых символов не должна составлять менее 3,5 мм;
выполнять написание букв лучше частично. Соблюдать направление движения сверху вниз либо слева направо, а в закругленных символах – через низ влево или направо;
необходимо обязательно придерживаться стандартов высоты, ширины и наклона букв, а также выдерживать требуемое расстояние между ними;
одинаковые буквенные символы должны быть исполнены в одной и той же манере без видимых отличий.

Типы линий в чертеже

Пример использования различных типов чертежных линий
Они различаются в зависимости от части изображаемой конструкции. Условные (закрытые от глаза) детали визуально на чертеже отличаются от видимых, соответственно, не совпадает и способ их отображения.

Пример использования различных типов чертежных линий

Разновидности линий следующие:

сплошная толстая. Она является основной и показывает видимые очертания изделия. Согласно ГОСТ толщина (s) данной линии колеблется от 0,5 мм до 1,4 мм;
сплошная тонкая. Данная разновидность применяется, чтобы отображать штриховку сечения либо задавать границы размерной стрелки. Ее толщина варьируется в значениях от s/3 до s/2;
штриховая. Такая линия необходима для изображения скрытой от глаза части детали. Она состоит из мелких штрихов, длина которых может быть от 2 мм до 8 мм. При изготовлении чертежа важно отрисовывать все черточки одинаковой длины. Расстояние между ними – 1-2 мм. Толщина штриховой линии должна быть меньше основной толстой в 2-3 раза.
штрихпунктирная тонкая. Представляет собой линию из черточек и точек между ними. Применяется для обозначения осевого центра. Расстояние между штрихами необходимо выдерживать 3-5 мм, а длина каждого из них – от 0,5 см до 3 см. Толщина данной линии та же, что и у штриховой;

штрихпунктирная тонкая с двумя точками. Параметры у нее те же, что и у предыдущей разновидности. Используется для отображения положения сгиба у подвижных конструкций.

ГОСТ 2.102-68. ЕСКД. Виды и комплектность конструкторских документов

УДК 62(084.11):006.354

Группа Т52

Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т С О Ю З А С С Р

Единая система конструкторской документации	(СТ СЭВ 4768-84)

ВИДЫ И КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

Unified system for design documentation. Types and sets of design documentation

Дата введения 1971-01-01

Настоящий стандарт устанавливает виды и комплектность конструкторских документов на изделия всех отраслей промышленности.

Стандарт полностью соответствует СТ СЭВ 4768-84.

(Измененная редакция, Изм. № 3).

1. ВИДЫ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

1.1. К конструкторским документам (именуемым в дальнейшем словом “документы”) относят графические и текстовые документы, которые в отдельности или в совокупности определяют состав и устройство изделия и содержат необходимые данные для его разработки или изготовления, контроля, приемки, эксплуатации и ремонта.

1.2. Документы подразделяют на виды, указанные в табл. 1.

Таблица 1

Вид документа	Определение
Чертеж детали	Документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля
Сборочный чертеж	Документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля. К сборочным чертежам также относят чертежи, по которым выполняют гидромонтаж и пневмомонтаж
Чертеж общего вида	Документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия
Теоретический чертеж	Документ, определяющий геометрическую форму (обводы) изделия и координаты расположения составных частей
Габаритный чертеж	Документ, содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами
Электромонтажный чертеж	Документ, содержащий данные, необходимые для выполнения электрического монтажа изделия
Монтажный чертеж	Документ, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его установки (монтажа) на месте применения. К монтажным чертежам также относят чертежи фундаментов, специально разрабатываемых для установки изделия
Упаковочный чертеж	Документ, содержащий данные, необходимые для выполнения упаковывания изделия
Схема	Документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними

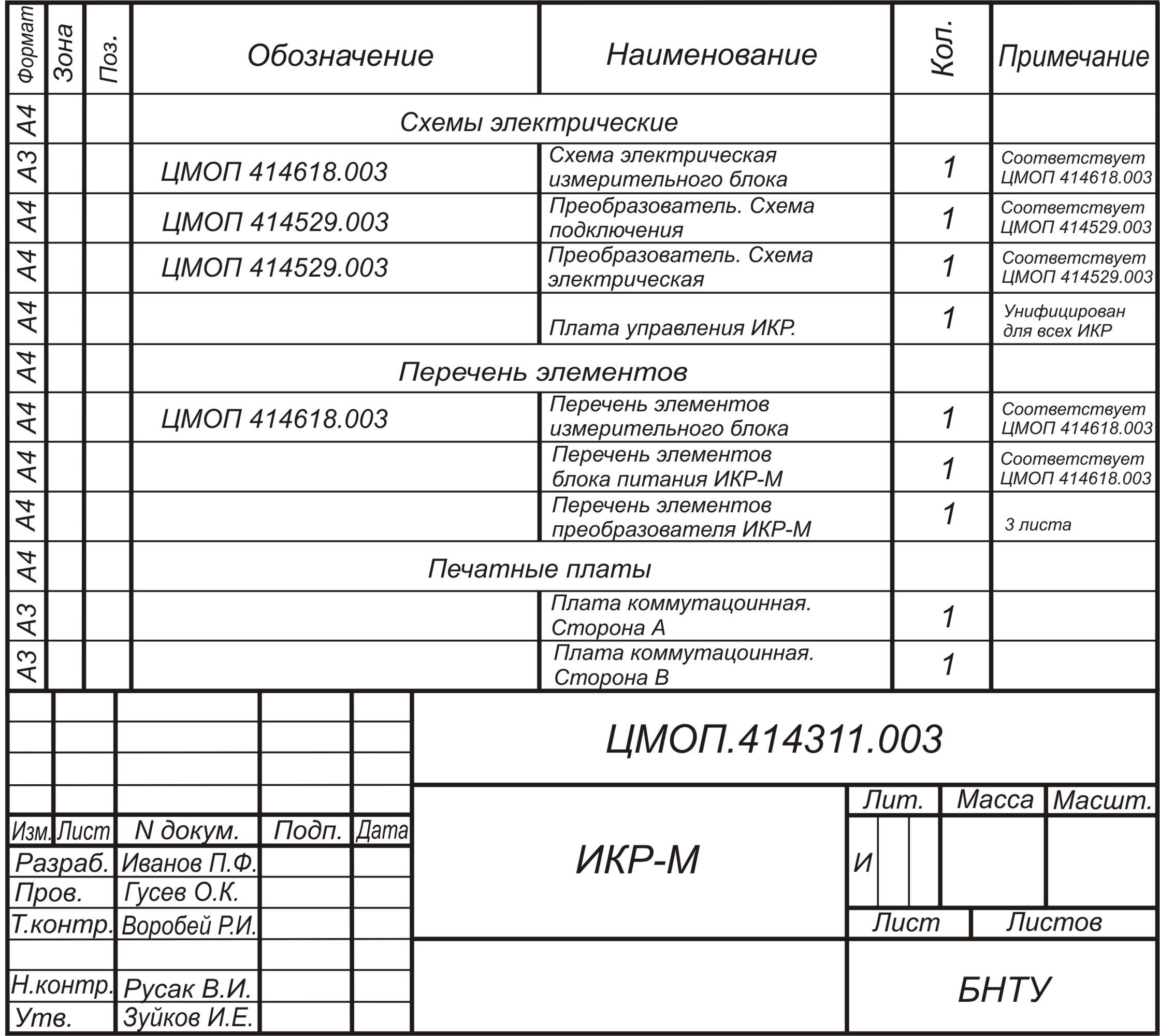

Спецификация	Документ, определяющий состав сборочной единицы, комплекса или комплекта
Ведомость спецификаций	Документ, содержащий перечень всех спецификаций составных частей изделия с указанием их количества и входимости
Ведомость ссылочных документов	Документ, содержащий перечень документов, на которые имеются ссылки в конструкторских документах изделия

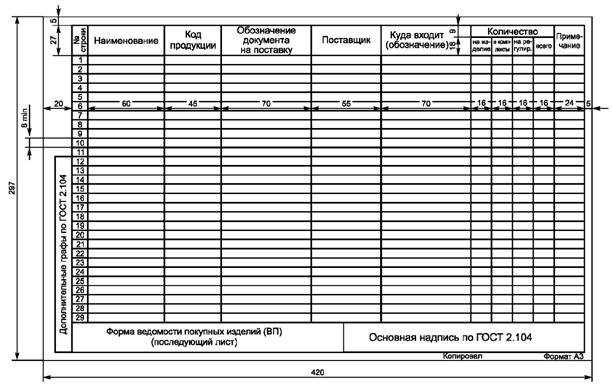

Ведомость покупных изделий	Документ, содержащий перечень покупных изделий, примененных в разрабатываемом изделии
Ведомость разрешения применения покупных изделий	Документ, содержащий перечень покупных изделий, разрешенных к применению в соответствии с ГОСТ 2. 124-85
Ведомость держателей подлинников	Документ, содержащий перечень предприятий (организаций), на которых хранят подлинники документов, разработанных и (или) примененных для данного изделия
Ведомость технического предложения	Документ, содержащий перечень документов, вошедших в техническое предложение
Ведомость эскизного проекта	Документ, содержащий перечень документов, вошедших в эскизный проект
Ведомость технического проекта	Документ, содержащий перечень документов, вошедших в технический проект
Пояснительная записка	Документ, содержащий описание устройства и принципа действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технико-экономических решений
Технические условия	Документ, содержащий требования (совокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приемке и поставке, которые нецелесообразно указывать в других конструкторских документах
Программа и методика испытаний	Документ, содержащий технические данные, подлежащие проверке при испытании изделий, а также порядок и методы их контроля
Таблица	Документ, содержащий в зависимости от его назначения соответствующие данные, сведенные в таблицу
Расчет	Документ, содержащий расчеты параметров и величин, например, расчет размерных цепей, расчет на прочность и др.
Эксплуатационные документы	Документы, предназначенные для использования при эксплуатации, обслуживании и ремонте изделия в процессе эксплуатации
Ремонтные документы	Документы, содержащие данные для проведения ремонтных работ на специализированных предприятиях
Инструкция	Документ, содержащий указания и правила, используемые при изготовлении изделия (сборке, регулировке, контроле, приемке и т. п.)

(Измененная редакция, Изм. № 1, 4, 7).

1.3. Документы в зависимости от стадии разработки подразделяются на проектные (техническое предложение, эскизный проект и технический проект) и рабочие (рабочая документация).

1.4. Наименования конструкторских документов в зависимости от способа их выполнения и характера использования приведены в табл. 2.

Таблица 2

Наименование документа	Определение
Оригиналы	Документы, выполненные на любом материале и предназначенные для изготовления по ним подлинников
Подлинники	Документы, оформленные подлинными установленными подписями и выполненные на любом материале, позволяющем многократное воспроизведение с них копий. Допускается в качестве подлинника использовать оригинал, репрографическую копию или экземпляр документа, изданного типографским способом, завизированные подлинными подписями лиц, разработавших данный документ и ответственных за нормоконтроль
Дубликаты	Копии подлинников, обеспечивающие идентичность воспроизведения подлинника, выполненные на любом материале, позволяющем снятие с них копий
Копии	Документы, выполненные способом, обеспечивающим их идентичность с подлинником (дубликатом) и предназначенные для непосредственного использования при разработке, в производстве, эксплуатации и ремонте изделий Копиями являются также микрофильмы-копии, полученные с микрофильма-дубликата.

(Измененная редакция, Изм. № 4).

1.5. Документы, предназначенные для разового использования в производстве (документы макета, стендов для лабораторных испытаний и др. ), допускается выполнять в виде эскизных конструкторских документов. Наименования эскизных документов в зависимости от способа выполнения и характера использования аналогичны приведенным в табл. 2.

2. КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

2.1. При определении комплектности конструкторских документов на изделия следует различать:

основной конструкторский документ;
основной комплект конструкторских документов;
полный комплект конструкторских документов.

2.2. Основной конструкторский документ изделия в отдельности или в совокупности с другими записанными в нем конструкторскими документами полностью и однозначно определяют данное изделие и его состав.

За основные конструкторские документы принимают:

для деталей – чертеж детали;
для сборочных единиц, комплексов и комплектов – спецификацию.

Изделие, примененное по конструкторским документам, выполненным в соответствии со стандартом Единой системы конструкторской документации, записывают в документы других изделий, в которых оно применено, за обозначением своего основного конструкторского документа. Считается, что такое изделие применено по своему основному конструкторскому документу.

2.3. Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию (составленные на все данное изделие в целом), например, сборочный чертеж, принципиальная электрическая схема, технические условия, эксплуатационные документы.

Конструкторские документы составных частей в основной комплект документов изделия не входят.

2.4. Полный комплект конструкторских документов изделия составляют (в общем случае) из следующих документов:

основного комплекта конструкторских документов на данное изделие;
основных комплектов конструкторских документов на все составные части данного изделия, примененные по своим основным конструкторским документам.

Пример построения полного комплекта конструкторских документов комплекса приведен в приложении.

2.5. В основной комплект конструкторских документов изделия могут входить также групповые конструкторские документы, если эти документы распространяются и на данное изделие, например, групповые технические условия.

2.6. Номенклатура конструкторских документов, разрабатываемых на изделия, в зависимости от стадий разработки приведена в табл. 3.

Таблица 3

Код документа	Наименование документа	Техническое предложение	Эскизный проект	Технический проект	Рабочая документация на				Дополнительные указания
Код документа	Наименование документа	Техническое предложение	Эскизный проект	Технический проект	детали	сборочные единицы	комплексы	комплекты	Дополнительные указания
-	1. Чертеж детали	-	-	О¹	¹	-	-	–	Допускается не выпускать чертеж в случаях, оговоренных в ГОСТ 2.109-73
СБ	2. Сборочный чертеж	–	–	–	–	²	–	–	–
ВО	3. Чертеж общего вида	О	О		–	–	–	–	–
ТЧ	4. Теоретический чертеж	–	О	О	О	О	О	–	–
ГЧ	5. Габаритный чертеж	О	О	О¹	О¹	О²	О	–	–
МЭ	5а. Электромонтажный чертеж	–	–	–	–	О	–	–	–
МЧ	6. Монтажный чертеж	–	–	–	–	О²	О	О	–
УЧ	6а. Упаковочный чертеж	–	–	–	О	О	О	О	–
По ГОСТ 2.701-84	7. Схемы	О	О	О	–	О	О	О	Номенклатура различных видов схем установлена ГОСТ 2. 701-84
–	8. Спецификация	–	–	–	–				Спецификацию комплектов монтажных, сменных и запасных частей, инструмента, принадлежностей и материалов, укладок, тары допускается не составлять, если изделия и материалы, входящие в комплект, целесообразно записывать непосредственно в спецификацию изделия, для которого они предназначаются
ВС	9. Ведомость спецификаций	–	–	–	–	О	О	О	Ведомость спецификаций рекомендуется составлять на комплексы и сборочные единицы, имеющие две и более ступени входимости составных частей и предназначенные для самостоятельной поставки. При передаче конструкторской документации предприятию-изготовителю составление ведомости спецификаций на эти изделия обязательно
ВД	10. Ведомость ссылочных документов	–	–	–	–	О	О	О	Ведомость ссылочных документов составляют при передаче конструкторской документации предприятию-изготовителю, ее допускается выпускать к моменту передачи документации. При передаче документации на комплекс допускается составлять только одну (общую) ведомость на всю передаваемую документацию комплекса
ВП	11. Ведомость покупных изделий	–	О	О	–	О	О	О	Ведомость покупных изделий рекомендуется составлять на изделия, предназначенные для самостоятельной поставки
ВИ	12. Ведомость разрешения применения покупных изделий	–	О	О	–	О	О	О	Ведомость разрешения применения покупных изделий рекомендуется составлять на изделия, предназначенные для самостоятельной поставки
ДП	13. Ведомость держателей подлинников	–	–	–	–	О	О	О	Ведомость технического предложения, ведомость эскизного проекта, ведомость технического проекта и пояснительную записку для сборочных единиц и комплексов не составляют, если они входят в состав более сложного изделия (например, в комплекс), на которое составлены эти документы, содержащие все необходимые сведения по входящим в них сборочным единицам и комплектам
ПТ	14. Ведомость технического предложения		–	–	–	–	–	–
ЭП	15. Ведомость эскизного проекта	–		–	–	–	–	–
ТП	16. Ведомость технического проекта	–	–		–	–	–	–
ПЗ	17. Пояснительная записка	³	³	³	–	–	–	–
ТУ	18. Технические условия	–	–	О	О	О	О	О	Технические условия составляют на изделия, предназначенные для самостоятельной поставки (реализации) потребителю. По согласованию потребителя (заказчика) и поставщика (разработчика) конструкторской документации технические условия могут быть составлены на отдельные составные части изделия. Технические условия на изделия народнохозяйственного назначения единичного производства разового изготовления не составляются. Разработка, изготовление, приемка и поставка таких изделий осуществляется по техническому заданию, разработанному в соответствии с ГОСТ 15.001-88
ПМ	19. Программа и методика испытаний	–	О	О	О	О	О	–	–
ТБ	20. Таблицы	О	О	О	О	О	О	О	Номенклатура необходимых таблиц, расчетов, инструкций и прочих документов устанавливается разработчиком в зависимости от характера и условий производства изделий
РР	21. Расчеты	О³	О³	О³	О	О	О	О
И. ..	21а. Инструкции	–	–	–	О	О	О	О
Д…	22. Документы прочие	О	О	О	О	О	О	О
23. (Исключен, Изм. № 4).
По ГОСТ 2.601-68	24. Документы эксплуатационные	–	–	–	О	О	О	О	Номенклатура и обязательность выполнения эксплуатационных документов установлена ГОСТ 2.601-68
По ГОСТ 2.602-68	25. Документы ремонтные	–	–	–	О	О	О	О	Номенклатура и обязательность выполнения ремонтных документов установлена ГОСТ 2. 602-68

Условные обозначения:
– документ обязательный;
О – документ составляют в зависимости от характера, назначения или условий производства изделия с учетом требований, изложенных в графе “Дополнительные указания “;
– – документ не составляют.

Примечания:

1. Документы, для которых над условными обозначениями проставлены одинаковые цифры, могут быть по усмотрению разработчика совмещены. При этом совмещенному документу присваивается код и наименование документа, имеющего наименьший порядковый номер по табл. 3.

2. Номенклатура конструкторских документов изделий, разрабатываемых по заказам Министерства обороны, должна быть с ним согласована.

3. Документы, предназначенные для изделий единичного и вспомогательного производств, допускается выполнять с упрощениями, указанными в ГОСТ 2.109-73 и ГОСТ 2.503-90.

(Измененная редакция, Изм. № 1, 2, 4, 5, 6, 7).

ПРИЛОЖЕНИЕ

ПРИМЕР ПОСТРОЕНИЯ ПОЛНОГО КОМПЛЕКТА КОНСТРУКТОРСКИХ ДОКУМЕНТОВ КОМПЛЕКСА

Примечания:

1. Основной конструкторский документ изделия показан в овале.

2. Документы основного комплекта показаны в прямоугольниках (в примере показана только часть документов основного комплекта, предусмотренных в табл. 3).

3. Документы, обведенные в двойные рамки, предусматриваются только для изделий, предназначенных для самостоятельной поставки.

4. Число ступеней входимости для комплексов, сборочных единиц и комплектов, а также число входящих комплектов сборочных единиц, комплектов и деталей не ограничиваются.

(Измененная редакция, Изм. № 4).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

РАЗРАБОТЧИКИ:
В. Р. Верченко, Ю.И. Степанов, А.А. Ваксман, С.С. Борушек, Б.Ш. Каплун, Л.К. Голубев

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР 28.06.68 № 1029

3. Стандарт полностью соответствует СТ СЭВ 4768-84

4. ВЗАМЕН ГОСТ 5295-60 в части разд. I и II и ГОСТ 5291-60

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2.109-73	2.6
ГОСТ 2.124-85	1.2
ГОСТ 2.503-90	2.6
ГОСТ 2.601-68	2.6
ГОСТ 2.602-68	2.6
ГОСТ 2.701-84	2.6

6. ПЕРЕИЗДАНИЕ (март 1995 г.) с Изменениями № 1, 2, 3, 4, 5, 6, 7, утвержденными в августе 1981 г., ноябре 1981 г., марте 1985 г., сентябре 1985 г., октябре 1986 г., сентябре 1987 г., июле 1988 г. ( № 10-81, 4-82, 5-85, 12-85, 1-87, 12-87, 11-88)

Используются технологии uCoz

Сахара много, молока нет: итоги теста печенья

Печенье сахарное «Любятово» «Топленое молоко»	0,06	Не обнаружена	Не обнаружены	27,7	231	5,7	Выраженные, свойственные вкусу и запаху компонентов, входящих в рецептуру печенья, без посторонних привкуса и запаха	Не подгорелая, без вздутий. Нижняя поверхность ровная”> Гладкая, с четким не расплывшимся оттиском рисунка на верхней поверхности. Не подгорелая, без вздутий. Нижняя поверхность ровная	Пропеченное печенье с равномерной пористой структурой, без пустот и следов непромеса
Печенье сахарное «РотФронт» «Коровка» вкус топленое молоко	0,63	Не обнаружена	Не обнаружены	34,1	209	5,6	Выраженные, свойственные вкусу и запаху компонентов, входящих в рецептуру печенья, без посторонних привкуса и запаха	Не подгорелая, без вздутий. Нижняя поверхность ровная”> Гладкая, с четким не расплывшимся оттиском рисунка на верхней поверхности. Не подгорелая, без вздутий. Нижняя поверхность ровная	Пропеченное печенье с равномерной пористой структурой, без пустот и следов непромеса
Печенье сахарное «Акконд» со вкусом топленого молока	0,51	Не обнаружена	Не обнаружены	29,4	188	5,9	Выраженные, свойственные вкусу и запаху компонентов, входящих в рецептуру печенья, без посторонних привкуса и запаха	Не подгорелая, без вздутий. Нижняя поверхность ровная”> Гладкая, с четким не расплывшимся оттиском рисунка на верхней поверхности. Не подгорелая, без вздутий. Нижняя поверхность ровная	Пропеченное печенье с равномерной пористой структурой, без пустот и следов непромеса
Печенье сахарное «Кондитерские изделия Морозова» «Топленое молоко»	0,02	Не обнаружена	Не обнаружены	33,1	237	4,7	Выраженные, свойственные вкусу и запаху компонентов, входящих в рецептуру печенья, без посторонних привкуса и запаха	Не подгорелая, без вздутий. Нижняя поверхность ровная”> Гладкая, с четким не расплывшимся оттиском рисунка на верхней поверхности. Не подгорелая, без вздутий. Нижняя поверхность ровная	Пропеченное печенье с равномерной пористой структурой, без пустот и следов непромеса
Печенье сахарное «Каскад» «Топленое молоко»	0,02	Не обнаружена	Не обнаружены	32,6	251	5,8	Выраженные, свойственные вкусу и запаху компонентов, входящих в рецептуру печенья, без посторонних привкуса и запаха	Не подгорелая, без вздутий. Нижняя поверхность ровная”> Гладкая, с четким не расплывшимся оттиском рисунка на верхней поверхности. Не подгорелая, без вздутий. Нижняя поверхность ровная	Пропеченное печенье с равномерной пористой структурой, без пустот и следов непромеса
Печенье сахарное «Ваш выбор» «Топленое молочко»	1,05	Не обнаружена	Не обнаружены	29,8	213	6,3	Выраженные, свойственные вкусу и запаху компонентов, входящих в рецептуру печенья, без посторонних привкуса и запаха	Не подгорелая, без вздутий. Нижняя поверхность ровная”> Гладкая, с четким не расплывшимся оттиском рисунка на верхней поверхности. Не подгорелая, без вздутий. Нижняя поверхность ровная	Пропеченное печенье с равномерной пористой структурой, без пустот и следов непромеса
Печенье сахарное «Лифляндия / Мечта Бисквитки» со вкусом топленого молока	0,22	Не обнаружена	Не обнаружены	33,6	218	4,9	Выраженные, свойственные вкусу и запаху компонентов, входящих в рецептуру печенья, без посторонних привкуса и запаха	Не подгорелая, без вздутий. Нижняя поверхность ровная”> Гладкая, с четким не расплывшимся оттиском рисунка на верхней поверхности. Не подгорелая, без вздутий. Нижняя поверхность ровная	Пропеченное печенье с равномерной пористой структурой, без пустот и следов непромеса

41 Торговая марка, которую люди используют в качестве общего термина

Многие предметы, которые мы используем каждый день, такие как молнии и эскалаторы, когда-то были торговыми марками. Даже героин, который никто не должен употреблять ни дня, был торговой маркой. Эти названия являются или были зарегистрированы как товарные знаки, но теперь часто используются для описания любого бренда в категории продуктов.

1. Гидроцикл

Вы можете подумать, что катаетесь на гидроцикле, но если он не произведен Kawasaki Heavy Industries, то это просто личный гидроцикл.

2. Пузырчатая пленка

Воздушно-пузырьковая пленка

, вероятно, является величайшим вкладом в наше общество, сделанным корпорацией Sealed Air Corporation, которую они по праву зарегистрировали как торговую марку.

3. Комбинезон

Термин Onesies, относящийся к комбинезонам для младенцев, принадлежит компании Gerber Childrenswear. Согласно их веб-сайту, товарный знак активно применяется. (Twosies и Funzies также принадлежат Gerber.)

4. Джакузи

Jacuzzi — это не только бренд джакузи и ванн; они также делают матрасы и туалеты.

5. Мультиварка

Crock-Pot, торговая марка медленноварки, изначально разрабатывалась как прибор для приготовления напитков.

6. Пуховик

Fluffernutter является зарегистрированным товарным знаком производителя Marshmallow Fluff, Durkee-Mower, Inc.

7. Собака-поводырь

Технически это собака-поводырь только в том случае, если она обучена собакой-поводырем из Морристауна, штат Нью-Джерси. В противном случае это собака-поводырь. (Мы виноваты в этом так же, как и все остальные.)

8.Алкотестер

Алкотестер

принадлежит Фонду Университета Индианы. В 1931 году профессор Университета Индианы Ролла Н. Харгер создал хитроумное устройство, первоначально названное Drunk-O-Meter, как устройство для проверки трезвости водителей. Подозреваемые пьяницы дышали в специальный баллон, и устройство Харгера определяло, сколько они выпили. К 1936 году Харгер запатентовал свое творение и, в конце концов, передал изобретение Университету Индианы.

9. Замбони

Zamboni — ледоход, названный в честь его изобретателя Фрэнка Замбони.

10. Гигиеническая помада

Chapstick — торговая марка бальзама для губ производства Pfizer. В случае, если вы обнаружите, что вам слишком нравится этот продукт, доступны веб-сайты, посвященные помощи зависимым от гигиенической помады.

11. Клинекс

Идеальный момент, чтобы напомнить другу или члену семьи, что Kleenex — это торговая марка салфеток, — это именно тот момент, когда они отчаянно умоляют вас передать им салфетку.

12. Пинг-понг

Товарный знак

Ping Pong был зарегистрирован в 1901 году как торговая марка товаров для настольного тенниса, названная в честь звука, издаваемого мячом при ударе о стол.

13. Эскимо

Popsicle является зарегистрированным товарным знаком Unilever. Как и многие замечательные вещи в жизни, эскимо было изобретено случайно. Как гласит история, одной зимней ночью 1905 года 11-летний Фрэнк Эпперсон оставил на своем крыльце смесь газировки и воды с палкой. Почти 20 лет спустя Фрэнк начал продавать свое творение в киоске с лимонадом, и с тех пор это лакомство пользуется популярностью.

Сегодня компания Unilever рекомендует называть стандартные замороженные леденцы на палочке «хлопьями», «морожеными» или «морожеными».Хотя, в зависимости от того, откуда вы родом, предлагать кому-то «поп» может быть очень запутанно.

14. Ватные палочки

Когда ватные палочки были впервые выпущены, они назывались Baby Gays. Название было изменено на Q-tips (буква Q означает качество) в 1926 году. Хотя с тех пор они несколько раз переходили из рук в руки, сегодня бренд принадлежит Unilever.

15. Ролики

Два брата-хоккеиста сконструировали роликовые коньки Rollerblade из пары старых роликовых коньков в 1979 году.Они были единственным брендом роликовых коньков до середины восьмидесятых, когда появилось несколько других компаний.

16. Скотч

Согласно легенде, клейкая лента получила свое название, когда разочарованный клиент сказал ученому 3M «отнести ее к своим боссам, и пусть они наклеят на нее еще клея». Сегодня скотч Magic Tape производится только в одном месте в мире: Хатчинсон, штат Миннесота,

17. Шулер

Перманентный маркер был изобретен в 1956 году, а маркер Sharpie появился только в 1964 году.Сегодня продукты почти синонимичны друг другу.

18. Риэлтор

Realtor был товарным знаком, специально разработанным для того, чтобы отделить его пользователей от большинства других агентов по недвижимости. Чтобы использовать слово «риэлтор», вам необходимо следовать строгому этическому кодексу и быть членом Национальной ассоциации риэлторов.

19. Tupperware™

Tupperware™ — это торговая марка, получившая свое название от своего создателя Эрла Сайласа Таппера.

20. Липучка

Жорж де Мастраль изобрел липучку, когда обнаружил, что колючки прилипают к спутанной собачьей шерсти.Сегодня это самый известный в мире бренд застежек-липучек.

21. Пожиратель сорняков

Weed Eater принадлежит Husqvarna Outdoor Products.

22. Исключить

Не спрашивайте BIC, что входит в их линейку корректирующей жидкости. Точные ингредиенты Wite-out являются конфиденциальными.

23. Пластыри

Johnson & Johnson производила марлю и клейкую ленту отдельно, пока Эрлу Диксону не пришла в голову идея объединить их, чтобы создать пластыри для своей склонной к несчастным случаям жены.

24. ТАСЕР

Taser является товарным знаком TASER International и технически не должен использоваться в качестве глагола. Справедливости ради: «Не бей меня этим электрошокером, братан!» вероятно, трудно кричать под принуждением. Бонусный факт: TASER — это аббревиатура. Это расшифровывается как «Электрическая винтовка Томаса А. Свифта».

25. Нож X-acto

X-acto начала свою деятельность в 1917 году как медицинская компания, производившая шприцы. В конце концов, они начали создавать хирургические скальпели, которые превратились в ножи для хобби.X-acto — это бренд и подразделение Elmer’s.

26. Мусорный контейнер

Dumpster — это торговая марка, и это правда, хотя это слово стало в значительной степени универсальным, и товарный знак не получил широкого распространения. APA даже отказалась от рекомендации использовать это слово с заглавной буквы. Мусорный контейнер получил свое название от компании Dempster Brothers Inc., которая объединила свое название со словом «свалка», чтобы создать Dempster Dumpster.

27. Новокаин

Новокаин на самом деле является торговой маркой гидрохлорида прокаина, принадлежащего компании Hospira Inc.

28. Ксерокс

Компания Xerox уже много лет пытается помешать людям называть фотокопирование «ксерокопированием». «Используйте Xerox только как прилагательное для обозначения наших продуктов и услуг, — говорилось в печатной рекламе 2010 года, — а не как глагол «to Xerox» или существительное «Xeroxes». Что-то, о чем нужно помнить, что поможет нам сохранить это вместе».

29. Стикеры

Все знают Стикеры, торговая марка 3M, не были изобретением Роми и Мишель. За это отвечает совсем другой дуэт — Dr. Спенсер Сильвер изобрел клей в 1968 году, а ученый Арт Фрай придумал его практическое применение в 1974 году.Несколько лет спустя в продажу поступили стикеры Post-it (сначала под названием Press ‘N Peel).

30. Доска для спиритических сеансов

Доска для спиритических сеансов была впервые представлена Элайджей Бондом в 1890 году как практичный способ общения с духами, делающий общение с надоедливым призраком намного более удобным. Сегодня это торговая марка Hasbro Inc.

31. Оргстекло

Оргстекло

, получившее свое начало в фонарях самолетов времен Второй мировой войны, с тех пор стало более известным названием акрилового стекла или полиметилметакрилата.

32. Пенополистирол

Независимо от того, на скольких пикниках вы побывали или сколько времени провели у кулера с водой, вы никогда не пили из настоящего стакана из пенопласта. Пенополистирол — это общее название материала, который мы обычно называем пенополистиролом. Бренд является торговой маркой Dow Chemical Company, которая изготавливается в ножнах для строительных проектов и никогда не имеет формы тарелки, чашки или холодильника.

33. Формика

Если это не Diller Corporation, то вы должны называть это декоративным ламинатом.Броский.

34, 35 и 36. Фрисби, хулахуп и слайд-шоу

Frisbee в настоящее время принадлежит WHAM-O. В 2010 году Manley Toys Ltd. бросила вызов WHAM-O, утверждая, что термины Frisbee, Hula Hoop и Slip’n Slide уже стали общими в общественном лексиконе, но на самом деле это никуда не делось.

37. Ветровка

Windbreaker — торговая марка курток, производимых Celebration Trading Inc., хотя в настоящее время это находится в суде.

38. Стетсон

Стетсоны — шляпы, изготовленные Джоном Б.Компания Стетсон. Это не общий термин для ковбойских шляп. И если вы употребите его таким образом, Стетсон пришлет вам очень лаконичное письмо, как выяснила Washington Post .

39. PowerPoint

На своем веб-сайте Microsoft предлагает, что если вы не используете их программное обеспечение, ваш PowerPoint является «программой для презентаций и графики».

40. ГЭД

GED, безусловно, самый известный из дипломов, эквивалентных средней школе, но этот диплом зарегистрирован Американским советом по образованию.

41. Гугл

Bing это.

Почему автомобили Rolls-Royce названы в честь сверхъестественного

Посмотрим правде в глаза: единственный автопроизводитель, которому удалось избежать наказания за выпуск моделей, названных в честь различных сверхъестественных явлений, — это Rolls-Royce. Nissan, например, не смог бы назвать ни один из своих седанов Ghost. И что-то вроде Chevy Phantom было бы достойным, если бы это не был действительно мягкий, анонимный дизайн, и автомобиль хотел подчеркнуть это.Кого это все-таки преследует?

Phantom, с другой стороны, имеет , а уже почти столетие является товарным знаком Rolls-Royce, и мы бы заплатили серьезные деньги, чтобы быть на презентации самого первого Phantom, когда люди впервые услышат это имя. время. Но, конечно, тогда не было настоящих автосалонов — были промышленные выставки — и у автопроизводителей не было таких презентаций, как сейчас. Тем не менее, услышать, как имя «Фантом» применительно к автомобилю в первый раз, должно быть, было сногсшибательно, потому что столетие назад у автомобилей были очень скучные названия, такие как «Два литра», или фамилия какого-то парня, или последовательность случайных чисел.Или это было что-то дерзкое, вроде Chevrolet Superior. Середины было мало. (Но в основном это были фамилии. )

Так как же Rolls-Royce начал использовать имена на призрачную тематику?

Автонеделя

Британский автопроизводитель, как и многие другие, начинал с номеров, включая модель 1907 года, которая в итоге получила название Silver Ghost.

“Первоначально и просто называемое “40/50”, шасси этого автомобиля сначала производилось на заводе Ройса в Манчестере, а затем производилось с 1908 года на заводе в Дерби (до сих пор используется для производства авиационных двигателей) и между 1921 и 1926 годами в Спрингфилд, Массачусетс, США», — сообщает Ассоциация Серебряных Призраков.«В то время как название «Серебряный призрак» первоначально было дано шасси № 60551, а другим автомобилям также были даны индивидуальные имена, название «Серебряный призрак» было принято прессой, хотя Компания не признавала серию как таковую до тех пор, пока введение новой линейки автомобилей Phantom в 1925 году».

Таким образом, Rolls-Royce не отличался особым успехом, когда дело дошло до маркетинга, но опять же, большинство автомобилей того времени назывались по рабочему объему или количеству цилиндров. Так его в некотором роде спасли от скучной неизвестности журналисты.

А как насчет Фантома?

Эта модель, дебютировавшая в 1925 году, пришла на смену Silver Ghost, и автопроизводитель объявил ее «Новым Фантомом» благодаря маркетинговой смекалке.

Нынешняя линейка Rolls-Royce теперь остается верной призрачной теме с Phantom, Ghost и Wraith в линейке. Но есть еще Куллинан, происхождение имени которого не особенно жуткое, но определенно странное по другим причинам.

На фото выше показаны две машины Роллс, в которых на самом деле обитают привидения.По механическим причинам.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Декларация о соответствии ГОСТ Р

Впервые Декларация о соответствии ГОСТ Р упоминается в Постановлении Правительства Российской Федерации № 766 от 07 июля 1999 г. Позже, вскоре после обнародования Федерального закона № 184-ФЗ от 27 декабря 2002 г. «О Технических регламентах», Ростехрегламент (ныне Росстандарт) опубликовал новый перечень продукции, подлежащей обязательной проверке на соответствие. В этом перечне есть дифференцированная продукция, соответствие которой должно быть удостоверено посредством Сертификации и Декларации.

Декларация о соответствии ГОСТ Р должна быть зарегистрирована в Центре сертификации, аккредитованном в системе ГОСТ Р , на основании представленных заявителем доказательств соответствия.Получить Декларацию о соответствии могут только юридические лица, зарегистрированные на территории России (дистрибьюторы, импортеры или официальные представители иностранных производителей). Кроме того, каждый импортер должен иметь собственную Декларацию о соответствии, оформленную на его имя.

Декларация ГОСТ Р распространяется на продукцию, указанную в Постановлении Правительства Российской Федерации от 01. 12.2009 № 982 «Об утверждении Единого перечня продукции, подлежащей обязательному испытанию на соответствие» и Бюллетене Росстандарта 101 -32/3615 от 29.04.2011 о «последнем обновлении перечня продукции, подлежащей обязательному испытанию на соответствие (сертификации и декларированию), а также соответствующим российским стандартам»

Товаров, на которые распространяется декларация о соответствии, почти столько же, сколько и товаров, требующих сертификата соответствия.

Это:

товары для дома и пластиковые контейнеры
химические удобрения
устройства контроля и диагностики
текстиль и аналогичные изделия, кроме товаров для детей
парфюмерия, косметика
краски и лаки
винты с внутренним диаметром менее 12 мм
пищевые продукты, кроме детского питания
электродвигатель мощностью менее 1кВт
батареи и аккумуляторы
режущие инструменты
печатное оборудование
навигационное оборудование
и т. д.

Выход на рынок

Заявителем может быть только зарегистрированное лицо на территории России. Однако иностранный производитель может оформить декларацию о соответствии ГОСТ Р . Он будет выдан на имя импортера, с которым у него есть договор купли-продажи.

Перед выпуском на рынок производитель или его агент должны:

соответствуют основным требованиям по охране труда и технике безопасности (стандарты ГОСТ или ГОСТ Р )
предоставить технический файл
предоставить инструкции
внедрить процедуры оценки соответствия
получить декларацию ГОСТ Р и убедиться, что она будет приложена к продукции
наклейка ГОСТ Р

Согласно «Правилам сертификации», установленным Росстандартом для каждого вида продукции, для получения декларации ГОСТ Р необходимо следовать четко определенному плану сертификации.

Они могут включать один или несколько шагов:

экспертиза технического административного учета
одобрение спецификации
тестирование продукта
аудит производственной площадки
получение сертификатов и/или дополнительных и предварительных записей
перевод на русский
разработка марки для российского рынка
проверка и соответствие производственной и соответствующей документации

Срок действия декларации о соответствии ГОСТ Р

Тип сертификата	Срок действия	Время получения	Время разработки файла сертификации
Тип сертификата	Срок действия	Время получения	Экспортером (стандартная процедура)	Нами (ускоренная процедура)
Декларация о соответствии ГОСТ Р	Действителен для одной записи: одиночная партия продукта или партия продуктов	5 рабочих дней*	1-2 месяца	10 рабочих дней
Декларация о соответствии ГОСТ Р	Срок действия 3 года: для серийного производства	25 рабочих дней*	1-2 месяца	10 рабочих дней

Процедура оценки соответствия

При оформлении регистрационного дела для Декларации о соответствии уполномоченным органом ГОСТ Р необходимы следующие позиции:

протоколы испытаний, сделанные в аккредитованной лаборатории
добровольный Сертификат соответствия ГОСТ Р выдан на имя изготовителя
копия санитарного заключения или Свидетельства о регистрации продукции, выданные аккредитованной организацией в Таможенном союзе, а также иные свидетельства и/или предварительная обязательная регистрация (в зависимости от вида продукции)
декларация о соответствии продукции стандартам ЕС
легализованный сертификат свободной торговли (если применимо, в зависимости от типа продукта)
Техническое описание продукции
копия сертификата ISO или других полученных сертификатов качества
копия товарных знаков на русском языке, а также инструкции по эксплуатации каждого изделия
официальный запрос декларации (установленная форма)
подтверждение законного права заявителя на осуществление деятельности на территории России (ИНН РФ)
копия контракта или счета-фактуры
доверенность производителя, уполномочивающая российскую компанию заявлять о соответствии продукции для российского рынка

Если иностранный производитель работает с несколькими российскими дистрибьюторами, процедура получения Декларации о соответствии может быть оптимизирована и процедура сертификации может состоять из двух этапов: выдача добровольного сертификата ГОСТ Р на имя производителя на всю продукцию и получение Декларации о соответствии соответствия для каждого заявителя. Этот шаг позволяет производителю снизить затраты на соответствие этих продуктов и контролировать процедуру соответствия.

Декларация о соответствии ГОСТ Р

Знак соответствия ГОСТ

Соответствующий знак соответствия ГОСТ (см. ниже) должен быть размещен на видном месте на продукции и/или сопроводительных документах, на которые распространяется декларация о соответствии.

Наши решения:

получение обязательных и добровольных сертификатов ГОСТ Р
консультации по идентификации продукции, разработке досье сертификации и маркировки продукции;
организация и сопровождение при аудите производственной площадки
тестирование и анализ продуктов
и внедрение добровольной сертификации
Индивидуальный нормативный мониторинг, проводимый в соответствии с вашей нормативной базой, установленной нашим консультантом

Вспомогательная служба:

отраслевой регуляторный мониторинг
нормативный контроль , который обеспечивает постоянное соответствие вашей продукции. Например: перспективный анализ массового производства
положения нормативных актов, применимых к вашей продукции, переведены и прокомментированы нашими специалистами.

Подробнее…

Другие дополнительные сертификаты или регистрации могут потребоваться для потребительских товаров или оборудования.

Иногда их получение предшествует Декларации о соответствии ГОСТ Р :

Уставная ссылка :

Вид продукции Наименование позиции ГОСТ/ТУ Применение продукции Наименование позиции ГОСТ/ТУ Применение продукции Проволока калиброванная Углеродистая качественная конструкционная сталь калиброванная

Вид продукции Наименование позиции ГОСТ/ТУ Применение продукции

Канат открытыйДвухслойный канат типа LR CONSTRUCTION 619

(1+6+6/6)+10 ГОСТ 2688-80

Краны, машины землеройные и

Машины горношахтные, шахтные подъемные

Установки

Канат открытыйОдноповивочный, типа ЛК

КОНСТРУКЦИЯ1 +6)ГОСТ 3062-80 Краны встроенные конструкции

Канат открытый Односвивочный типа ТК

КОНСТРУКЦИЯ 1х19(1+6+12)ГОСТ 3063-80 Краны встроенные конструкции

Канат открытый Односвивочный типа ОДИНАРНЫЙ

КОНСТРУКЦИЯ 1х37(1+6+12+18)ГОСТ 3064-80 Краны сборные

Канат открытыйДвухсвивочный типа ЛО

КОНСТРУКЦИЯ 6х7(1+6)+1х7(1+6)ГОСТ 3066-80 Краны сборные конструкции

открытые канатДвухслойный канат типа L-0

КОНСТРУКЦИЯ 6×7(1+6) + 1 . . ГОСТ 3069-80 Траулеры строповые

Канат открытый Односвивочный типа

КОНСТРУКЦИЯ 6х19(1+6+12)+1 о.к. ГОСТ 3070-88 Краны траулерные канатные

Канат открытыйдвух свивки типа ТК КОНСТРУКЦИЯ

6×37(1+6+12+18)+1 .. типа ЛК-0

КОНСТРУКЦИЯ 6х19(1+9+9)+1ос ГОСТ 3077-80

Краны, машины землеройные и

Машины горные, канатные

Пути, шахтные подъемные установки, подъемники

Открыть КанатДвухслойный канат типа ЛК-0

КОНСТРУКЦИЯ 619 (1+9+9)+77(1+6) ГОСТ 3081-80

Краны, канатные дороги, шахтные

Подъемные установки, встроенные сооружения,

строповка

Открытый канат Трехслойный канат типа LK-R КОНСТРУКЦИЯ 6719

(1+6+6/6)+1 ..ГОСТ 3089-80 Установки шахтные подъемные канатные

Канат открытыйДвух свивочный типа ЛК-З КОНСТРУКЦИЯ 625

(1+6;6+12)+1..ГОСТ 7665-80

Краны, экскаваторные машины и

Машины горные, траулеры,

Буровые установки, канатные дороги,

Шахтные подъемные установки, подъемники

Канат открытыйДвойной канат типа LK-Z CONSTRUCTION 625

(1+6;6+12)+77( 1+6)ГОСТ 7667-80

Краны, траулеры, канатные дороги,

шахтные подъемные установки, построенные

сооружения

Канат открытыйдвух свивки типа ЛК-РО КОНСТРУКЦИЯ 636

(1+7+7 /7+14)+1 . .ГОСТ 7668-80

Краны, экскаваторы и

Машины горные, траулеры, канатные

Канатные дороги канатные

Канат открытыйДвух свивки типа ЛК-РО КОНСТРУКЦИЯ 636

(1+7+7/7 +14)+77(1+6)ГОСТ 7669-80

Краны, землеройные машины и

Машины горные, траулеры, тросы-

Канатные дороги, шахтная намотка

Установки, встроенные конструкции с одним слоем проволоки V-образной

, одним слоем проволоки Z-образной и типом сердечника ГОСТ 7675-73 Рыбная промышленность

Канат открытый Канат стальной армированный 1х7 ГОСТ 13840-68 Строительно-монтажные работы

Вид продукции Наименование позиции ГОСТ / технические условия Применение изделия

Канат открытыйДвух свивочный типа ЛР

КОНСТРУКЦИЯ 619 (1+6+6/6)+77(1+6)ГОСТ 14954-80

Краны канатные, шахтные

намоточные установки, встроенные конструкции,

канаты

900 02 Открытая канатная дорога типа L-RO

КОНСТРУКЦИЯ 631 (1+6+6/6+12)+77 (. .)ГОСТ 16853-88 Станок буровой

Канат открытый типа Л-РО

КОНСТРУКЦИЯ 631 (1+6+6/6+12)+1..ГОСТ 16853-88 Станок буровой

Канат открытый Стальная проволока для подвеса линия электропередачи ТУ 14-4-661-91 Краны, встроенные конструкции

Проволока Проволока стальная низкоуглеродистая общего назначения. ГОСТ 3282-74 Проволока грузовая, гвоздевая,

Проволока сетчатаяПроволока стальная для канатов. ГОСТ 7372-79 Проволока канатнаяПроволока Проволока пружинная углеродистая ГОСТ 9389-75 Проволока пружинная

Проволока стальная углеродистая для армирования предварительно напряженных железобетонных конструкций

.ГОСТ 7348-81

Проволока для армирования конструкций

предварительно напряженных железобетонных

Проволока игольчатая ГОСТ 5468-88 Проволока игольчатаяПроволока Проволока стальная оцинкованная для токопроводящих жил. ГОСТ 9850-72 Проволока для проводников

Проволока Проволока стальная добавочная ГОСТ 2246-70 Проволока присадочная, сварочная, сварная

Катанка

Проволока Проволока стальная холоднотянутая низкоуглеродистая для железобетона ГОСТ 6727-80 Проволока железобетонная

Проволока Проволока колючая одноосновная рифленая ГОСТ 285-69 Проволока для ограждения периметраПроволока Проволока стальная спицевая ГОСТ 3110-74 Проволока спицеваяПроволока Проволока из углеродистой конструкционной стали ГОСТ 17305-91 Проволока ответственных частейПроволока Проволока стальная оцинкованная для воздушных линий ГОСТ 1668-73 Проволока для воздушных линий линии

Проволока Проволока стальная оцинкованная для электропроводки и кабеля

Бронирование. ГОСТ 1526-81

Проволока для электропроводки и кабеля

Бронирование

Проволока Низкоуглеродистая оцинкованная для изготовления проволоки

кожуховУ 14-4-1128-81Проволока для изготовления кожухов

Проволока наплавочная сталь 3 82 Наплавочная стальная проволока

Проволока Трубчатая мотковая проволока ТУ 1211-001-55355374-05Проволока пресс-подборщики, услуги по утилизации

Проволока

Проволочная ткань Проволока стальная одинарная ГОСТ 5336-80

Для изоляции предметов,

3 900 экранирование

ТМБ

Ткань проволочная Сетки сетчатые с квадратной ячейкой ГОСТ 3826-82

Классификация сыпучих товаров по размерам элементов

, для изоляции предметов

, для изоляционных работ, для

штукатурные работы Ткань проволочная Сетки с квадратом сетки из стальной гофрированной проволоки ГОСТ 3306-88 Породные породы сортировочные

Сетчатая ткань Сварная проволочная сетка У 14-4-1284-84

Для изолята ион предметов,

арматура предварительно напряженная

железобетонные конструкции берег

работы по укреплению проезжей части

арматура

проволочная ткань проволочная сварная для железобетонных конструкций У 14-170-184-93

предварительно напряженная арматура железобетонные конструкции, проезжая часть

арматура

Проволока сварочная стандарт “13/45” У 1272-175-00187211-97сталь углеродистая и низколегированная

сварка ответственных конструкций

проволока сварочная стандарт “13/45” У 14-170- 224-95Углеродистая и низколегированная сталь

Сварка ответственных конструкций

Проволока сварочная Стандарт ” 13/55″ У 1272-174-00187211-97Углеродистая и низколегированная сталь

Сварка ответственных конструкций

Наименование позиции ГОСТ/ТУ Область применения

Проволока сварочная Стандарт “-” У 14-170-232-96

Неподвижные соединения нефтепроводов

9000 2 сварка стационарная морская платформа

сварка конструкций

Проволока сварочная Стандарт “-3” У 1272-299-00187211-2001

Для углеродистой стали с содержанием углерода

до 0,25%

проволока сварочная

03 Стандарт “-21” У 14-4-1449-87 Всепозиционная углеродистая сталь

Конструкции сварочные

Проволока сварочная Стандарт “-9” У 05416923. 017-96Конструкции жаростойкие

сварочные

Проволока сварочная Стандарт “-6” У 1272-279-00187211-98Стали литые высоколегированные и высоколегированные

Изделия проката из легированной стали сварочныеПроволока сварочная Стандарт “-8” У 1272-277-00187211 -98Сварка коррозионностойкой сталиПроволока сварочная Стандарт “-11” У 1272278-00187211-98Сварка ответственного оборудования

Фибра Стальная изогнутая концевая фибра У 1211-004-55355374-2009

Для армирования промышленных

полов, армирования дорог

9003 9002 Ремонт, Основаная база

Укрепление

Усиление

Укрепление

Fiberu

стальной волна Fiberu 1211-004-55355374-2009

для трубопроводов, трубных железных дорог,

железнодорожных туннелей, подземные

дороги, бетонные конструкции

производство, комплектная единица

подвалы, колодцы, гаражи.

Крепежные изделия Болты с потайной квадратной головкой ГОСТ 7786-81 Крепеж машиностроительный Крепежные изделия Болты с шестигранной уменьшенной головкой ГОСТ 7796-70 Крепежные изделия машиностроительные

Крепежные изделия Болты с шестигранной головкой ГОСТ 7798-70

Машиностроительные Болты с головкой ГОСТ 7801-81 Крепежные изделия для мебельной торговли Крепеж Болты с квадратным буртиком с увеличенной головкой ГОСТ 7802-81 Крепежные изделия для машиностроения Крепежные изделия Болты с шестигранной головкой ГОСТ 7805-70 Крепежные изделия для машиностроения

Крепежные изделия Болты с шестигранной головкой с уменьшенной головкой ГОСТ 7808-70 Крепежные изделия для машиностроения

Крепежные изделия с шестигранной головкой гайки ГОСТ 5915-70

Машиностроение

крепеж, производство автомобилей

крепеж, мебельная торговля

крепеж, хозяйственные нужды

крепеж

Крепеж Шайбы стопорные ГОСТ 6402-70

3 Машиностроение

крепеж автомобильный

крепеж мебельный торговля

крепеж хозяйственные нужды

крепеж

крепеж Винты с полукруглой головкой ГОСТ 17473-80

Крепеж, экономические потребности

Крепежные элементы

Крепежные застежки

Крепежные элементы Councerskk Head Switds Gost 17475-80

Машина Производство

Крепежные изделия, Производство автомобилей

Крепеж, Мебель Торговля

Крепеж, Экономические потребности

Крепежа – Крепление Кнопы Кнопка Заклепки ГОСТ 10299- 80 Машиностроение Крепеж Крепеж Заклепки с потайной головкой ГОСТ 10300-80 Машиностроение Крепеж

Крепеж Шпильки ГОСТ 397-79

Машиностроение

Крепеж автомобильного производства

Крепеж Гвозди Гвозди строительные ГОСТ 4028-63 Структура деревянная г Гвозди толевые круглые ГОСТ 4029-63 Крепление мягких плит

Гвозди Кровельные гвозди ГОСТ 4030-63 Крепление листового металла и

Изделия из дерева Гвозди коробчатые круглые ГОСТ 4034-63 Производство деревянной тары Гвозди Гвозди винтовые У 14-4-1161-2003 Деревянные конструкции и изделия из дереваГвозди Гвозди шиферные У 1271-003-55355374-06Для покрытия шифера и кровли

Вид продукции Наименование артикула ГОСТ/ТУ Применение продукта

Прокат калиброванныйПрокат сортовой углеродистый конструкционный качественный со специальной обработкой поверхности

ГОСТ 1050-88

Машиностроение,

Сельское хозяйство, строительство и

Строительство

Прокат сортовой Сталь конструкционная легированная ГОСТ 4543-71

осадка ГОСТ 10702-78

Машиностроение,

Сельское хозяйство, строительство и

9 0002 строительный, автомобильный

производственный

Прокат сортовой Конструкционный прокат улучшенной и высокой резки

обрабатываемость ГОСТ 1414-75

Машиностроение,

Intel NUC 9 Extreme Kit NUC9i9QNX0 Технические характеристики1

Дата запуска

Дата первого выпуска продукта.

Литография

Литография относится к полупроводниковой технологии, используемой для производства интегральных схем, и указывается в нанометрах (нм), что указывает на размер элементов, построенных на полупроводнике.

Соответствие платформе Intel vPro®

^‡

Платформа Intel vPro® — это набор оборудования и технологий, используемых для создания конечных точек бизнес-вычислений с высочайшей производительностью, встроенной защитой, современными возможностями управления и стабильностью платформы.
Узнайте больше о Intel vPro®

Всего ядер

ядра — это аппаратный термин, который описывает количество независимых центральных процессоров в одном вычислительном компоненте (кристалле или микросхеме).

Всего потоков

Где применимо, технология Intel® Hyper-Threading доступна только для ядер Performance.

Базовая частота процессора

Базовая частота процессора описывает скорость, с которой транзисторы процессора открываются и закрываются. Базовая частота процессора — это рабочая точка, в которой определяется TDP. Частота обычно измеряется в гигагерцах (ГГц) или миллиардах циклов в секунду.

Максимальная турбочастота

Максимальная частота в режиме Turbo — это максимальная частота одного ядра, на которой процессор может работать с использованием технологии Intel® Turbo Boost и, при наличии, технологии Intel® Turbo Boost Max 3. 0 и Intel® Thermal Velocity Boost. Частота обычно измеряется в гигагерцах (ГГц) или миллиардах циклов в секунду.

Доступны встроенные опции

Embedded Options Available указывает на продукты, которые предлагают расширенную доступность для покупки интеллектуальных систем и встроенных решений. Заявки на сертификацию продукта и условия использования можно найти в отчете о квалификации выпуска продукции (PRQ).Для получения подробной информации обратитесь к представителю Intel.

Максимальный размер памяти (зависит от типа памяти)

Максимальный объем памяти относится к максимальному объему памяти, поддерживаемому процессором.

Типы памяти

Процессоры Intel®

бывают четырех различных типов: одноканальные, двухканальные, трехканальные и с гибким режимом. Максимальная поддерживаемая скорость памяти может быть ниже при установке нескольких модулей DIMM на канал в продуктах, поддерживающих несколько каналов памяти.

Максимальное количество каналов памяти

Количество каналов памяти относится к полосе пропускания для реального приложения.

Макс. пропускная способность памяти

Макс. пропускная способность памяти — это максимальная скорость, с которой данные могут считываться или сохраняться в полупроводниковой памяти процессором (в ГБ/с).

Максимальное количество модулей DIMM

DIMM (Dual In-line Memory Module) представляет собой набор микросхем DRAM (динамическая оперативная память), установленных на небольшой печатной плате.

Поддерживаемая память ECC

^‡

ECC Memory Supported указывает на поддержку процессором памяти с исправлением ошибок.Память ECC — это тип системной памяти, который может обнаруживать и исправлять распространенные виды повреждения внутренних данных. Обратите внимание, что для поддержки памяти ECC требуется поддержка как процессора, так и набора микросхем.

Встроенная графика

^‡

Встроенная графика обеспечивает невероятное качество изображения, более высокую графическую производительность и гибкие возможности отображения без необходимости использования отдельной видеокарты.

Графический вывод

Graphics Output определяет интерфейсы, доступные для связи с устройствами отображения.

PCI Express Редакция

PCI Express Revision — это поддерживаемая версия стандарта PCI Express.Peripheral Component Interconnect Express (или PCIe) — это стандарт высокоскоростной последовательной компьютерной шины расширения для подключения аппаратных устройств к компьютеру. Различные версии PCI Express поддерживают разные скорости передачи данных.

Конфигурации PCI Express

^‡ Конфигурации

PCI Express (PCIe) описывают доступные конфигурации линий PCIe, которые можно использовать для подключения к устройствам PCIe.

PCIe x4 Gen 3

PCIe (Peripheral Component Interconnect Express) — это стандарт высокоскоростной последовательной компьютерной шины расширения для подключения аппаратных устройств к компьютеру. В этом поле указывается количество разъемов PCIe для данной конфигурации линии (x8, x16) и поколения PCIe (1.x, 2.x).

PCIe x16 Gen 3

PCIe (Peripheral Component Interconnect Express) — это стандарт высокоскоростной последовательной компьютерной шины расширения для подключения аппаратных устройств к компьютеру.В этом поле указывается количество разъемов PCIe для данной конфигурации линии (x8, x16) и поколения PCIe (1.x, 2.x).

Слот для съемной карты памяти

Removable Card Slot указывает на наличие слота для съемных карт памяти.

М.2 слота для карт (хранение)

Слот для карты M. 2 (хранилище) указывает на наличие слота M.2, предназначенного для карт расширения памяти

Версия USB

USB (универсальная последовательная шина) — это стандартная в отрасли технология подключения периферийных устройств к компьютеру.

Общее количество портов SATA

SATA (Serial Advanced Technology Attachment) — это высокоскоростной стандарт для подключения устройств хранения, таких как жесткие диски и оптические приводы, к материнской плате.

Конфигурация RAID

RAID (избыточный массив независимых дисков) — это технология хранения, которая объединяет несколько компонентов жестких дисков в один логический блок и распределяет данные по массиву в соответствии с уровнями RAID, что указывает на требуемый уровень избыточности и производительности.

Встроенная ЛВС

Integrated LAN указывает на наличие встроенного MAC-адреса Intel Ethernet или наличие портов LAN, встроенных в системную плату.

Дополнительные заголовки

Additional Headers указывает на наличие дополнительных интерфейсов, таких как NFC, вспомогательное питание и другие.

Количество портов Thunderbolt™

Thunderbolt™ — это очень высокоскоростной последовательный интерфейс, который позволяет подключать к компьютеру несколько периферийных устройств и дисплеев.Thunderbolt™ 3 (40 Гбит/с) использует разъем USB Type-C™, который сочетает в себе PCI Express (PCIe Gen3), DisplayPort (DP 1. 2), USB 3.1 Gen2 и обеспечивает мощность постоянного тока до 100 Вт в одном кабеле.

Поддерживаемая память Intel® Optane™

^‡ Память

Intel® Optane™ — это революционно новый класс энергонезависимой памяти, которая занимает промежуточное положение между системной памятью и хранилищем для повышения производительности и скорости отклика системы.В сочетании с драйвером Intel® Rapid Storage Technology Driver он легко управляет несколькими уровнями хранения, предоставляя ОС один виртуальный диск, гарантируя, что часто используемые данные находятся на самом быстром уровне хранения. Память Intel® Optane™ требует определенной аппаратной и программной конфигурации. Посетите сайт www.intel.com/OptaneMemory, чтобы ознакомиться с требованиями к конфигурации.

Технология виртуализации Intel® для направленного ввода-вывода (VT-d)

^‡

Технология виртуализации Intel® для направленного ввода-вывода (VT-d) продолжает существующую поддержку виртуализации IA-32 (VT-x) и процессоров Itanium® (VT-i), добавляя новую поддержку виртуализации устройств ввода-вывода. Intel VT-d может помочь конечным пользователям повысить безопасность и надежность систем, а также повысить производительность устройств ввода-вывода в виртуализированных средах.

Соответствие платформе Intel vPro®

^‡

ТПМ

Доверенный платформенный модуль (TPM)

— это компонент системной платы для настольных ПК, специально разработанный для повышения безопасности платформы сверх возможностей современного программного обеспечения, предоставляя защищенное пространство для ключевых операций и других важных задач безопасности. Используя как аппаратное, так и программное обеспечение, модуль TPM защищает ключи шифрования и подписи на наиболее уязвимых этапах — операции, когда ключи используются в незашифрованном виде в текстовом виде.

Технология Intel® Rapid Storage

Технология Intel® Rapid Storage обеспечивает защиту, производительность и расширяемость для настольных и мобильных платформ. Независимо от того, используете ли вы один или несколько жестких дисков, пользователи могут воспользоваться преимуществами повышенной производительности и снижения энергопотребления. При использовании более одного диска пользователь может иметь дополнительную защиту от потери данных в случае отказа жесткого диска.Преемник технологии Intel® Matrix Storage.

Технология виртуализации Intel® (VT-x)

^‡

Технология виртуализации Intel® (VT-x) позволяет одной аппаратной платформе функционировать как несколько «виртуальных» платформ. Он предлагает улучшенную управляемость за счет ограничения времени простоя и поддержания производительности за счет выделения вычислительных операций в отдельные разделы.

Технология Intel® Platform Trust (Intel® PTT)

Технология Intel® Platform Trust (Intel® PTT) — это функция платформы для хранения учетных данных и управления ключами, используемая в Windows 8* и Windows® 10. Intel® PTT поддерживает BitLocker* для шифрования жесткого диска и поддерживает все требования Microsoft для встроенного ПО Trusted Platform Модуль (fTPM) 2.0.

Новые инструкции Intel® AES

Новые инструкции Intel® AES (Intel® AES-NI) — это набор инструкций, которые обеспечивают быстрое и безопасное шифрование и дешифрование данных. AES-NI полезен для широкого спектра криптографических приложений, например: приложений, которые выполняют массовое шифрование/дешифрование, аутентификацию, генерацию случайных чисел и аутентифицированное шифрование.

Surface Pro 4 или Surface Book вызывает «фантомный» сенсорный ввод на экране

Симптомы

На вашем устройстве Surface Pro 4 или Surface Book периодически возникает «фантомный» (фантомный) сенсорный ввод на экране. Этот ввод может нарушить работу приложений или помешать вам использовать устройство.

Устройство может испытывать только несколько случайных прикосновений к экрану, а затем некоторое время работать правильно, или эта проблема может возникать постоянно.

Примечание. Решение, представленное в этой статье, может не решить проблему. В этой ситуации проблема может быть вызвана физическим повреждением, установленным программным обеспечением или соседними электромагнитными помехами.

Причина

Эта проблема возникает из-за проблемы, влияющей на калибровку сенсорного экрана устройства.

Разрешение

Информация об исправлении

Поддерживаемое исправление доступно от Microsoft.Однако это исправление предназначено для устранения только проблемы, описанной в этой статье. Применяйте это исправление только к устройствам Surface Pro 4 или Surface Book, на которых возникла эта конкретная проблема.

Если исправление доступно для загрузки, в верхней части этой статьи базы знаний есть раздел «Исправление доступно для загрузки». Если этот раздел не отображается, отправьте запрос в службу поддержки клиентов Майкрософт, чтобы получить исправление.

Примечания

Из-за ограничения базы данных название продукта на странице загрузки указано неправильно как «Surface Pro 3. ” Фактически применимыми продуктами для этого исправления являются Surface Pro 4 и Surface Book.
Это исправление предоставляет средство калибровки касания. Этот инструмент сохраняет информацию о калибровке в прошивке сенсорного экрана на устройстве Surface. Он не меняет никаких настроек в Windows. Таким образом, вы можете повторно создать образ устройства или переустановить Windows после запуска средства без повторного запуска средства.
Если возникают дополнительные проблемы или требуется устранение неполадок, вам может потребоваться создать отдельный запрос на обслуживание.Обычная стоимость поддержки будет применяться к дополнительным вопросам поддержки и проблемам, которые не подходят для этого конкретного исправления. Чтобы получить полный список номеров телефонов службы поддержки и обслуживания клиентов Майкрософт или создать отдельный запрос на обслуживание, перейдите на следующий веб-сайт Майкрософт:
.
http://support.microsoft.com/contactus/?ws=support

Как пользоваться инструментом калибровки касания

Чтобы добиться хорошей сенсорной калибровки, перед запуском инструмента сенсорной калибровки убедитесь, что устройство Surface Pro 4 или Surface Book соответствует следующим условиям:

Заряд батареи устройства составляет не менее 25 процентов.
Флуоресцентное или другое яркое освещение не направлено прямо на экран устройства.
Устройство обновлено до последней версии микропрограммы и драйверов из Центра обновления Windows.
Блок питания отключен, и устройство работает от батареи.
Ничего не подключено к порту USB.

Установка и запуск инструмента

Чтобы установить и запустить средство калибровки сенсорного экрана, выполните следующие действия.

Предупреждение Не прикасайтесь к экрану во время работы инструмента.

Загрузите исправление 3165497 из этой статьи.
Запустите исправление и выберите папку для распаковки файлов.
В папке, в которой вы сохранили файлы, запустите CalibG4.exe.

Примечание После завершения процесса калибровки инструмент должен отображать статус «ПРОШЕЛ». Для завершения калибровки инструменту может потребоваться от одной до двух минут.

Если после выполнения этих действий по-прежнему возникают «фантомные» касания, убедитесь, что устройство соответствует условиям, указанным в верхней части раздела «Как использовать инструмент калибровки касания», а затем снова запустите CalibG4. exe.

Если устройство зависает или дает сбой во время работы инструмента или если инструмент не завершает процесс калибровки, удерживайте кнопку питания в течение 30 секунд, чтобы выключить устройство, а затем включите устройство и снова запустите CalibG4.exe .

В New Lenox, Gost Coffee – это новейший кофе Чикаголенда HauntDaily Coffee News by Roast Magazine

Логотип Гост Кофе.Все изображения предоставлены Gost Coffee.

Если эфирное облачко дыма или пара напугает вас, когда вы блуждаете между офисами по адресу 1333 S. Schoolhouse Road в Нью-Леноксе, штат Иллинойс, возможно, вы наткнулись на Госта.

Gost Coffee теперь обжаривает свежие зерна и готовит крафтовые напитки в спрятанной от посторонних глаз жаровне и розничном баре, который владелец Даниэль Беднарц сравнивает с баром, спрятанным внутри промышленного предприятия.

«Странный макет; это только я на этой стороне склада», — сказал Беднарц о помещении площадью 500 квадратных футов, соединенном с открытой общей зоной площадью 600 квадратных футов. «Я называю это спикизи-кафе, потому что вам нужно буквально пройти через главный офис людей, которые владеют этим зданием, чтобы добраться до меня».

Основатель кофе «Гост» Дэниел Беднарз открывает штаб-квартиру «Гост» в Нью-Леноксе.

Бывший художник-граффити Беднарц переименовал свое имя Гост в название своей компании. Предыдущими обитателями пространства Госта были военные подрядчики и производитель оборудования для центров обработки данных. Ограждение из колючей проволоки и другие рудиментарные меры безопасности вокруг здания могут отталкивать, но в конечном итоге гости получают в награду удобные диваны, столы и стулья в Gost Coffee.

Установка предназначена для уютной гостиной, с большей теплотой и индивидуальностью, чем в других местных кофейнях.

«На этой стороне Чикаго редкость такая уникальная планировка, — сказал Беднарц. «Все вокруг нас — это либо Dunkin, либо Starbucks».

2-килограммовая машина Mill City Roasters на месте подрумянивает все бобы для розничной продажи, напитки на месте и растущий оптовый бизнес, который получил ранний толчок по счастливой случайности. В качестве эксперимента и в качестве шуточного подарка на свадьбу друга Беднарц создал специальную смесь, пропитав кофе из Сальвадора, Папуа-Новой Гвинеи и Кении в Truly Hard Seltzer, напитке, который лился рекой на мальчишнике жениха.

Индивидуальная этикетка для кофе поздравляла молодоженов с их «по-настоящему» прекрасным днем. Чтобы придать своей шутливой подарочной этикетке немного аутентичности, Беднарц отправил электронное письмо в компанию Hard Seltzer Beverage Company за файлами в формате PDF с визуальными эффектами, представив себя и свою компанию в процессе.Он получил ответ от местного представителя Boston Beer Company, которому принадлежит компания Truly.

Любопытный представитель запросил образец кофе. Беднарз, считавший, что Boston Beer Company — просто какой-то местный дистрибьютор напитков, был рад предоставить его. Представитель забрал образцы лично в сентябре прошлого года.

«Затем в октябре я получаю электронное письмо, в котором говорится: «Эй, я люблю кофе; получилось здорово; все в офисе пьют его; мы хотели бы, чтобы вы сделали то же самое, что вы сделали с Truly, с этим пивом, которое мы выпустим на это Рождество, под названием White Christmas Winter Lager, сделанным Сэмюэлем Адамсом», — сказал Беднарц. «Поэтому я погуглил их и подумал: «О боже, это же какая-то крупная компания!»»

Из этого получился корпоративный подарок к празднику для сети торговых представителей и дистрибьюторов компании в Чикаголенде с небольшим логотипом Gost Coffee на индивидуальной этикетке. В настоящее время Беднарц работает над аналогичным проектом, в котором используется портер Coconut Killjoy, изготовленный компанией Arrowhead Ales из Нью-Ленокса, в котором он придумывает новое соотношение зеленого кофе и жидкости для замачивания, замачивает его и снова дает ему высохнуть перед обжаркой.

— Это долгий процесс, — сказал Беднарз. “Это требует времени.”

Gost Coffee надеется, что эти проекты, наряду с более традиционными продажами, помогут оптовому бизнесу продолжать расширяться. Беднарз также планирует добавить несколько окон в обжарочный цех, а также потенциально расширить зону общего пользования, чтобы удовлетворить больше любителей спешиалти кофе.

«Я действительно единственная игра в городе», — сказал Беднарц. «Это очень малообслуживаемая территория».

Gost Coffee теперь открыт по адресу 1333 S.Скулхаус-роуд в Нью-Леноксе, штат Иллинойс.

Ховард Брайман
Ховард Брайман — помощник редактора Daily Coffee News журнала Roast Magazine. Он базируется в Портленде, штат Орегон.

Теги: кондиционирование бочек, пиво, Boston Beer Company, Чикаго, Дэниел Беднарз, Gost Coffee, Иллинойс, Mill City Roasters, Truly Hard Seltzer, Vernon Hills

Наименование изделия – Энциклопедия по машиностроению XXL

Основная надпись чертежа

Основная надпись чертежа ГОСТы, размеры и как заполнить все поля

Составляющие графического элемента

Какие требования выдвигает государственный стандарт?

Правильно составленное наименование

Присваиваем индекс

Что такое littera?

Указание массы изделия

Дополнительные данные

Данные о конструкторском документе

Данные о разработчиках

Формат чертежа

Масштаб

Шрифты, используемые в чертежах

Типы линий в чертеже

ГОСТ 2.102-68. ЕСКД. Виды и комплектность конструкторских документов

Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т С О Ю З А С С Р

(СТ СЭВ 4768-84)

ВИДЫ И КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

1. ВИДЫ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

2. КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

ПРИМЕР ПОСТРОЕНИЯ ПОЛНОГО КОМПЛЕКТА КОНСТРУКТОРСКИХ ДОКУМЕНТОВ КОМПЛЕКСА

ИНФОРМАЦИОННЫЕ ДАННЫЕ

Сахара много, молока нет: итоги теста печенья

41 Торговая марка, которую люди используют в качестве общего термина

1. Гидроцикл

2. Пузырчатая пленка

3. Комбинезон

4. Джакузи

5. Мультиварка

6. Пуховик

7. Собака-поводырь

8.Алкотестер

9. Замбони

10. Гигиеническая помада

11. Клинекс

12. Пинг-понг

13. Эскимо

14. Ватные палочки

15. Ролики

16. Скотч

17. Шулер

18. Риэлтор

19. Tupperware™

20. Липучка

21. Пожиратель сорняков

22. Исключить

23. Пластыри

24. ТАСЕР

25. Нож X-acto

26. Мусорный контейнер

27. Новокаин

28. Ксерокс

29. Стикеры

30. Доска для спиритических сеансов

31. Оргстекло

32. Пенополистирол

33. Формика

34, 35 и 36. Фрисби, хулахуп и слайд-шоу

37. Ветровка

38. Стетсон

39. PowerPoint

40. ГЭД

41. Гугл

Почему автомобили Rolls-Royce названы в честь сверхъестественного

Декларация о соответствии ГОСТ Р

Срок действия декларации о соответствии ГОСТ Р

Процедура оценки соответствия

Декларация о соответствии ГОСТ Р

Intel NUC 9 Extreme Kit NUC9i9QNX0 Технические характеристики1

Дата запуска

Литография

Соответствие платформе Intel vPro®

Всего ядер

Всего потоков

Базовая частота процессора

Максимальная турбочастота

Доступны встроенные опции

Максимальный размер памяти (зависит от типа памяти)
