Наименование изделия гост: ГОСТ 2.104-2006 Единая система конструкторской документации. Основные надписи / ЕСКД / 2 104 2006

Содержание

Основная надпись чертежа

ГОСТ 2.104 – 68

Основная надпись, образующая часть графического документа называемого «чертёж». В основной надписи записываются необходимые сведения такие как: обозначение чертежа, наименование чертежа, информация о предприятии, разработавшем чертёж, вес изделия, масштаб отображаемой детали, стадию разработки, номер листа, дату выпуска чертежа, а так же информацию о лицах ответственных за данный документ. Чертёж без основной надписи не рассматривается, как стандартный элемент документации и не может быть передан в производство. Содержание основной надписи, её расположение и размеры регламентируются стандартом. Графические элементы основной надписи выполняются линиями, предусмотренными для нанесения видимого контура, все остальные линии тонкие.

Основные надписи заглавные и последующие листы

1 – наименование изделия должно соответствовать технической терминологии и излагаться по возможности кратко.

Наименование изделия записывают в именительном падеже единственного числа. В тех случаях когда, наименование составлено из нескольких слов, существительное занимает первое порядковое место, например: «Колесо зубчатое». Назначение изделия и его местоположение в названии не указывается.

2 – обозначение документа условными письменными знаками. Обозначение документа состоит из цифр и букв, записанных в определённом порядке. Каждому документу присваивается обозначение, состоящее из знаков, разделённых между собой точками. Индекс изделия может записываться буквами или в цифровом эквиваленте, например:

УЧ-01.10.06.01

или

202.10.06.01

202 – индекс установленный разработчиком
10 – порядковый номер сборочной единицы, входящей в изделие
06 – номер сборочной единицы
01 – нумерация деталей

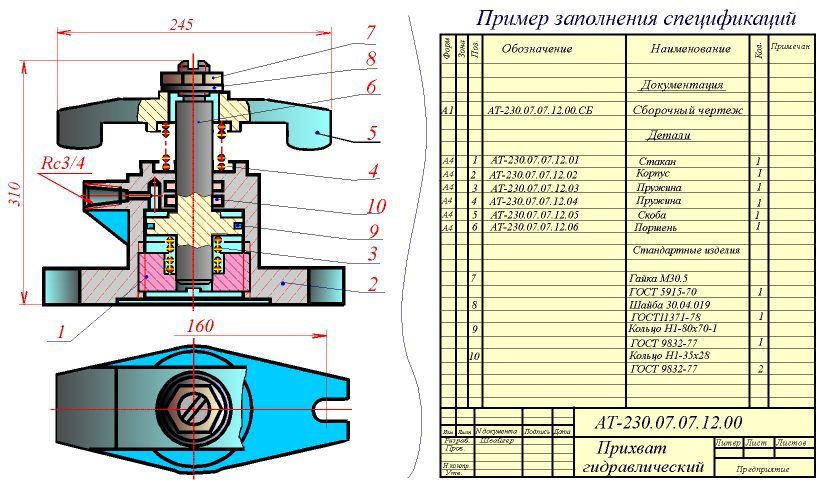

Основная надпись для чертежей и схем

Основная надпись для последующих листов чертежей,
схем и текстовых документов

3 – графа для обозначения материала, из которого изготавливается деталь. Заполнение ведётся только на чертежах деталей, например:

Сталь 08кп ГОСТ 1050 – 88

4 – здесь пишутся буквы, которые называются «Литера» от латинского слова «littera» что значит – буква. Литера указывает, на какой стадии разработки находится документ:

П – техническое предложение
Э – указывает на эскизный проект
Т – означает, что это технический проект
О – изготовление опытной партии
А – скорректированный документ по результатам опытной парти

Б – эта литера присваивается документу, по результатам изготовления изделия выполненному по чертежу с литерой – А

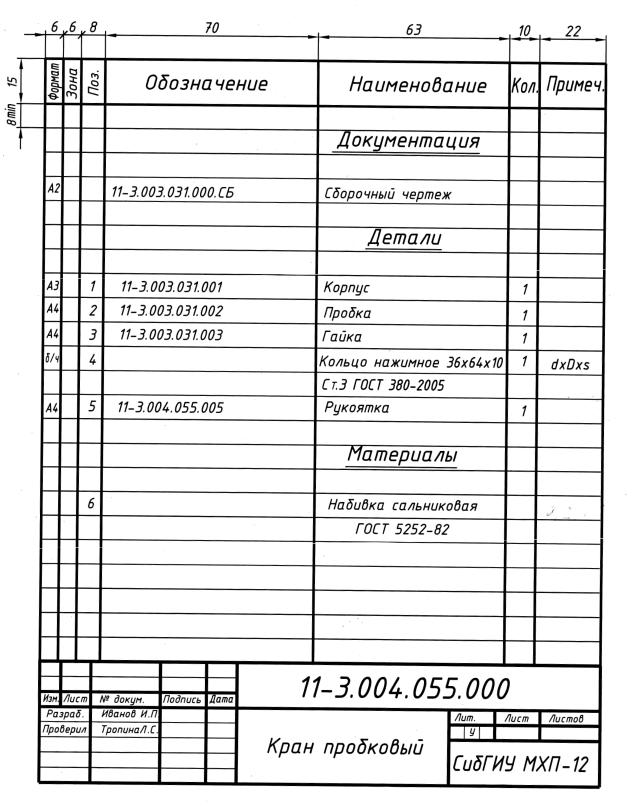

Основная надпись заглавного листа
для оформления текстовых документов

5 – Масса изделия – указывается только в цифрах без обозначения измерения. Указывать единицы измерения допускается в случае, например: 0,25 т, 15 т. Расчётная масса ставится на чертежах вплоть до технического проекта. Фактическая же масса указывается на документах, начиная с опытной партии. Под фактической массой следует понимать величину определяемую взвешиванием изделия. На чертежах единичных крупногабаритных изделий, массу которых трудно определить механическим взвешиванием, допускается указывать расчётную величину. Допускается указывать предельные отклонения массы в технических требованиях. Массу допускается не указывать на чертежах опытных образцов, габаритных и монтажных чертежах.

Расположение основной надписи
на формате листа А4

Расположение основной надписи вдоль длинной стороны
для форматов больше А4

Расположение основной надписи вдоль короткой стороны для форматов больше А4

6 – масштаб графического изображения предмета на чертеже. Масштаб выбирается в зависимости от габаритных параметров изображаемой детали и должно быть вычерчено в натуральную величину или в масштабе.

7 – графа для указания номера листа.
Единичный экземпляр документа не нумеруется.

8 – количество листов в целом.
Число документов указывают только на первом листе.

9 – название предприятия выпустившего документ

10 – дополнительная строка.
Дополнительная строка заполняются разработчиком в зависимости от ситуации, например: «Начальник департамента», «Начальник бюро».

11 – фамилии лиц подписывающих документ.

12 – места для подписей в соответствии с должностными обязанностями. Документ должен быть подписан как минимум разработчиком и лицом, отвечающим за нормаконтроль в обязательном порядке.

13 – указание даты подписания документа.

14 – 18 – графы предназначены для внесения изменений.

19 – инвентарный номер подлинника.
Для учёта и хранения каждому подлиннику документа присваивается один инвентарный номер, без учёта количества листов.

Такой идентификатор учёта наносят на каждый лист, если документ состоит из нескольких листов.

20 – графа для подписи лица принявшего документ в технический отдел с указанием даты.

21 – дополнительный инвентарный номер подлинника устанавливается взамен предшествующего номера документа при внесёнии в него изменений. Номер первоначального документа сохраняется.

22 – инвентарный номер дубликата.
Вне зависимости от количества листов, дубликатам устанавливается один инвентарный номер и устанавливается на всех листах.

23 – графа для подписи лица принявшего дубликат в технический отдел с указанием даты.

24 – здесь записывается обозначение документа, взамен листа, на котором он был выпущен.

25 – в данной графе указывается документ, где он впервые был записан.

26 – ячейка, в которой указывается шифр обозначения документа, повёрнутый относительно рабочего поля чертежа на

180°.

27 – в данной ячейке устанавливается знак по нормативно-технической документации предоставляемой заказчиком.

28 – номер и дата утверждения документации соответствующей литеры.

29 – номер и дата утверждения документации.

30 – индекс заказчика

31 – копировщик документа

32 – указание формата листа

33 – определение зоны, где находится модифицируемая часть изделия

34 – номер авторского свидетельства на изобретение

ГОСТ 2.104—2006. Основные надписи (68370)

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)

ГОСТ

2.104

—

2006

NTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)

МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ

Единая система конструкторской документации

ОСНОВНЫЕ НАДПИСИ

Издание официальное

Москва
Стандартинформ
2006Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1. 0—92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2—97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления, отмены»

Сведения о стандарте

РАЗРАБОТАН Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательским центром CALS-технологий «Прикладная логистика» (АНО НИЦ CALS-технологий «Прикладная логистика»)
ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 23 от 28 февраля 2006 г.)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004—97	Код страны по МК (ИСО 3166) 004—97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Минторгэкономразвития
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Кыргызстан	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Российская Федерация	RU	Федеральное агентство по техническому регули-
		рованию и метрологии
Таджикистан	TJ	Таджикстандарт
Туркменистан	TM	Главгосслужба «Туркменстандартлары»
Узбекистан	UZ	Узстандарт
Украина	UA	Госпотребстандарт Украины

Приказом Федерального агентства по техническому регулированию и метрологии от 22 июня 2006 г. № 118-ст межгосударственный стандарт ГОСТ 2.104—2006 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2006 г.
ВЗАМЕН ГОСТ2.104—68

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

Содержание

Область применения 1
Нормативные ссылки 1
Термины, определения и сокращения 2
1. Термины и определения 2
2. Сокращения 2
Реквизиты основной надписи и дополнительных граф 2
Порядок выполнения основной надписи и дополнительных граф 5
Порядок заполнения основной надписи и дополнительных граф 5

Приложение А (справочное) Примеры размещения основной надписи и дополнительных граф кней 12

Приложение Б (справочное) Пример разбивки поля чертежа на зоны 13ГОСТ 2. 104—2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ОСНОВНЫЕ НАДПИСИ

Unified system for design documentation.
Basic inscriptions

Дата введения — 2006—09—01

Область применения

Настоящий стандарт устанавливает формы, размеры, номенклатуру реквизитов и їорядок заїол- нения основной надїиси и доїолнительньїх граф к ней в конструкторских документах, їредусмотренньїх стандартами Единой системы конструкторской документации.

На основе настоящего стандарта доїускается, їри необходимости, разрабатывать стандарты, отражающие особенности указания реквизитов и атрибутов їри оформлении конструкторских документов с учетом их сїецифики.

Нормативные ссылки

В настоящем стандарте истользованы ссылки на следующие межгосударственные стандарты:

ГОСТ 2. 053—2006 Единая система конструкторской документации. Электронная структура изделия. Общие їоложения

ГОСТ 2.102—68 Единая система конструкторской документации. Виды и комїлектность конструкторских документов

ГОСТ 2.105—95 Единая система конструкторской документации. Общие требования ктекстовым документам

ГОСТ 2.109—73 Единая система конструкторской документации. Основные требования к чертежам

ГОСТ 2.201—80 Единая система конструкторской документации. Обозначение изделий и конструкторских документов

ГОСТ 2.301—68 Единая система конструкторской документации. Форматы

ГОСТ 2.302—68 Единая система конструкторской документации. Масштабы

ГОСТ 2.303—68 Единая система конструкторской документации. Линии

ГОСТ 2.305—68 Единая система конструкторской документации. Изображения — виды, разрезы, сечения

ГОСТ 2.501—88 Единая система конструкторской документации. Правила учета и хранения

ГОСТ 2.502—68 Единая система конструкторской документации. Правила дублирования

ГОСТ 2.503—90 Единая система конструкторской документации. Правила внесения изменений

ГОСТ 2.601—2006 Единая система конструкторской документации. Экотлуатационные документы

ГОСТ 2.602—95 Единая система конструкторской документации. Ремонтные документы

ГОСТ 2.701—84 Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению

Издание официальное ★Примечание — При погіьзовании настоящим стандартом цетіесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты» составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Термины, определения и сокращения
1. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями: 3.1.1 реквизит документа: Элемент оформления документа, содержащий о нем сведения.

Примечани е — Как правило, реквизит состоит из атрибутов (составной реквизит).

атрибут документа: Идентифицированная (именованная) характеристика части реквизита.
оформление документа: Проставление необходимых реквизитов и атрибутов, установленных правилами документирования.
подпись: Реквизит документа, представляющий собой собственноручную подпись полномочного должностного лица.

Примечание — Для электронных документов используется аналог собственноручной подписи — электронная цифровая подпись.

Сокращения

В настоящем стандарте приняты следующие сокращения:

ДЭ — электронный конструкторский документ,

ЭЦП — электронная цифровая подпись,

ЭСИ — электронная структура изделия,

ЭВМ — электронная вычислительная машина.

Реквизиты основной надписи и дополнительных граф
1. Номенклатура реквизитов и атрибутов основной надписи и дополнительных граф в конструкторских документах должна соответствовать указанной в таблице 1.

Таблица 1

Реквизит	Атрибут	Наименование реквизита или атрибута (полей реквизита или атрибута)	Обязательность		Номер графы
Реквизит	Атрибут		реквизита	атрибута	Номер графы
1		Наименование	• 1)
	1. 1	Наименование изделия		•	Графа 1 То же
	1.2	Наименование документа		•	Графа 1 То же
2		Обозначение и код документа	•
	2.1	Обозначение документа		•	Графы 2 и 26 То же
	2. 2	Код документа		•	Графы 2 и 26 То же
3		Обозначение материала	О		Графа 3
4		Масса изделия	•		Графа 5
5		Масштаб	•		Графа 6
6		Порядковый номер листа	•		Графа 7
7		Общее количество листов документа	О		Графа 8
8		Наименование или код организации	•		Графа 9

Продолжение таблицы 1

Реквизит	Атрибут	Наименование реквизита или атрибута (полей реквизита или атрибута)	Обязательность		Номер графы
Реквизит	Атрибут		реквизита	атрибута	Номер графы
9		Сведения о подписании документа	•¹⁾
	9. 1	Характер работы, выполняемой лицом, подписывающим документ		•	Графа 10
	9.2	Фамилия лица, подписавшего документ		•	Графа 11
	9.3	Подпись лица, фамилия которого указана в 9.2		•²⁾	Графа 12
	9.4	Дата подписания документа		•³⁾	Графа 13
10		Сведения об изменениях документа	•
	10. 1	Порядковый номер изменения		•	Графа 14
	10.2	Указания об изменении листа		•	Графа 15
	10.3	Номер документа, на основании которого производится изменение		•	Графа 16
	10.4	Подпись лица, внесшего изменения		•²⁾	Графа 17
	10. 5	Дата внесения изменения		•³⁾	Графа 18
	10.6	Обозначение зоны, в которой находится изменяемая часть изделия		О	Графа 33
11		Инвентарный номер подлинника	•		Графа 19
12		Сведения о приемке подлинника в службу технической документации	•
	12. 1	Подпись лица,принявшего подлинник		•²⁾	Графа 20 То же
	12.2	Дата приемки		•³⁾	Графа 20 То же
13		Инвентарный номер подлинника, взамен которого выпущен данный подлинник	•		Графа 21
14		Инвентарный номер дубликата	•		Графа 22
15		Сведения о приемке дубликата в службу технической документации	•
	15. 1	Подпись лица, принявшего дубликат		•²⁾	Графа 23 То же
	15.2	Дата приемки дубликата		•³⁾	Графа 23 То же
16		Обозначение документа, взамен или на основании которого выпущен данный документ	•		Графа 24
17		Обозначение соответствующего документа, в котором впервые записан данный документ	О		Графа 25
18		Знак, установленный заказчиком	О		Графа 27
19		Литера	О		Графа 4
20		Сведения об утверждении документации соответствующей литеры	О¹⁾
	20. 1	Номер решения		•	Графа 28 То же
	20.2	Год утверждения		•	Графа 28 То же

Скачать бесплатно

GoSt-Barefoots (интернет-магазин)

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

УНИВЕРСАЛЬНОСТЬ ДЛЯ ВОДЫ, ТРОП и ГОРОДСКИХ УСЛОВИЙ. Откройте для себя обувь Barefoot, заслуживающую этого имени! Кроссовки Paleos ^® обеспечивают то, что вы можете ожидать от босоножек, неограниченную подвижность, обеспечивая подлинное ощущение босиком. Только Палеос ^® может делать и то, и другое вместе! Реализуйте потенциал и используйте их исключительные свойства для новых впечатлений, окружающей среды, здоровья и поднятого настроения!

Щелкните здесь, чтобы найти и настроить Paleos

^®

Информацию о размерах, языках, валютах, налогах, доставке и многом другом можно найти в нижнем колонтитуле нашего веб-сайта. Если у вас остались дополнительные вопросы… мы на связи с сервисным билетом или по телефону +49 (0)2166-9981144!

ЭКОНОМЬТЕ НА ДОСТАВКЕ – Бесплатная доставка для тележек стоимостью более 400 евро и общим весом до 4 кг (международная служба DHL-EXPRESS / национальная DHL-PREMIUM). При необходимости выберите вторую пару, чтобы получить бесплатную доставку. Или дополните ПОДАРОЧНЫЙ СЕРТИФИКАТ для вашего партнера или друга.

Сортировать по Позиция Позиция наименование товара Готов к отправке

Вид Сетка Список

Показать 20 10 20 30 40 50 60 70 Все за страницу

Всего с 1 по 20 из 52

Страны, не входящие в ЕС/ЕС + ИНН €324,37 DE/EU без идентификационного номера налогоплательщика €386,00
Доля НДС 0/19%, вкл. доставка
6 отзывов
Страны, не входящие в ЕС/ЕС + ИНН €142,02 DE/EU без идентификационного номера налогоплательщика €169.00
Доля НДС 0/19%, вкл. доставка
10 отзывов
Страны, не входящие в ЕС/ЕС + ИНН €268,91 DE/EU без идентификационного номера налогоплательщика €320,00
Доля НДС 0/19%, вкл. доставка
3 Отзыв(а)
Страны, не входящие в ЕС/ЕС + ИНН €32,77 DE/EU без идентификационного номера налогоплательщика €39.00
Доля НДС 0/19%, вкл. доставка
1 Отзыв(а)
Страны, не входящие в ЕС/ЕС + ИНН €217,65 DE/EU без идентификационного номера налогоплательщика €259. 00
Доля НДС 0/19%, вкл. доставка
8 отзывов
Страны, не входящие в ЕС/ЕС + ИНН €312,61 DE/EU без идентификационного номера налогоплательщика €372,00
Доля НДС 0/19%, вкл. доставка
6 отзывов
Страны, не входящие в ЕС/ЕС + ИНН €377,31 DE/EU без идентификационного номера налогоплательщика €449. 00
Доля НДС 0/19%, вкл. доставка
4 Отзыв(а)
Страны, не входящие в ЕС/ЕС + ИНН €402,52 DE/EU без идентификационного номера налогоплательщика €479.00
Доля НДС 0/19%, вкл. доставка
12 отзывов
Страны, не входящие в ЕС/ЕС + ИНН €334,45 DE/EU без идентификационного номера налогоплательщика €398. 00
Доля НДС 0/19%, вкл. доставка
6 отзывов
Страны, не входящие в ЕС/ЕС + ИНН €322,69 DE/EU без идентификационного номера налогоплательщика €384,00
Доля НДС 0/19%, вкл. доставка
7 Отзывов
Страны, не входящие в ЕС/ЕС + ИНН €74,79 DE/EU без идентификационного номера налогоплательщика €89. 00
Доля НДС 0/19%, вкл. доставка
1 Отзыв(а)
Страны, не входящие в ЕС/ЕС + ИНН €290,76 DE/EU без идентификационного номера налогоплательщика €346,00
Доля НДС 0/19%, вкл. доставка
4 Отзыв(а)
Страны, не входящие в ЕС/ЕС + ИНН €0,84 DE/EU без идентификационного номера налогоплательщика €1,00
Доля НДС 0/19%, вкл. доставка
1 Отзыв(а)
Страны, не входящие в ЕС/ЕС + ИНН €251,26 DE/EU без идентификационного номера налогоплательщика €299.00
Доля НДС 0/19%, вкл. доставка
5 отзывов
Страны, не входящие в ЕС/ЕС + ИНН €284,03 DE/EU без идентификационного номера налогоплательщика €338,00
Доля НДС 0/19%, вкл. доставка
5 отзывов
Страны, не входящие в ЕС/ЕС + ИНН €295,80 DE/EU без идентификационного номера налогоплательщика €352,00
Доля НДС 0/19%, вкл. доставка
7 Отзывов
Страны, не входящие в ЕС/ЕС + ИНН €306,72 DE/EU без идентификационного номера налогоплательщика €365,00
Доля НДС 0/19%, вкл. доставка
8 отзывов
Страны, не входящие в ЕС/ЕС + ИНН €3,87 DE/EU без идентификационного номера налогоплательщика €4,60
Доля НДС 0/19%, вкл. доставка
1 Отзыв(а)
Страны, не входящие в ЕС/ЕС + ИНН €6,89 DE/EU без идентификационного номера налогоплательщика €8,20
Доля НДС 0/19%, вкл. доставка
1 Отзыв(а)
Страны, не входящие в ЕС/ЕС + ИНН €268,07 DE/EU без идентификационного номера налогоплательщика €319.00
Доля НДС 0/19%, вкл. доставка
4 Отзыв(а)

Логотипы призраков – 110+ лучших идей логотипов призраков. Бесплатный конструктор логотипов призраков.

131

Пожалуйста, нажмите «Сохранить избранное», прежде чем добавлять другие понравившиеся дизайны

113

Пожалуйста, нажмите «Сохранить избранное», прежде чем добавлять другие понравившиеся дизайны

179

Пожалуйста, нажмите «Сохранить избранное», прежде чем добавлять другие понравившиеся дизайны

178

Пожалуйста, нажмите «Сохранить избранное», прежде чем добавлять другие понравившиеся дизайны

Вы посмотрели 99 дизайнов и хотите еще один кусочек?

по ET

Поиск идей логотипа

Логотипы призраков не подходят? Попробуйте что-нибудь еще:

Логотипы Супермена

Логотипы патриотов

Логотипы супергероев

Логотипы дроидов

Спартанские логотипы

Логотипы ниндзя

Логотипы роботов

Логотипы талисманов

Логотипы викингов

Пиратские логотипы

Логотипы воинов

Святой логотип

Игровые логотипы

логотипы инстаграм

Красочные логотипы

Музыкальные логотипы

Классные логотипы

Логотипы компании

Логотипы приложений

Логотипы брендов

Все начинается с логотипа-призрака

Независимо от того, являетесь ли вы новичком или пользуетесь вторым (или третьим!) брендом, у нас есть решение, которое подойдет вашему бизнесу и поднимет ваш бренд.

Free Logomaker

Создайте свой логотип-призрак за считанные минуты. Это быстро, бесплатно и очень просто. Идеальный способ начать работу или использовать его в качестве вдохновения для наших дизайнеров, чтобы повысить уровень вашего бренда.

Создайте логотип, это бесплатно

Проведите конкурс логотипов

Продвиньте свой брендинг дальше. Получите десятки профессиональных, настраиваемых вариантов логотипа-призрака от нашего сообщества дизайнеров-фрилансеров и испытайте творческое направление следующего уровня.

Логотипы от 299 долларов США

Что делает логотип-призрак хорошим?

Отличный логотип показывает миру, что вы представляете, заставляет людей помнить ваш бренд и помогает потенциальным клиентам понять, подходит ли им ваш продукт. Логотипы передают все это через цвет, форму и другие элементы дизайна. Узнайте, как сделать так, чтобы ваш призрачный логотип рассказывал историю вашего бренда.

ТУРБОТЕХМАСТЕР – онлан-гипермаркет

Наименование изделия гост: ГОСТ 2.104-2006 Единая система конструкторской документации. Основные надписи / ЕСКД / 2 104 2006

Основная надпись чертежа

ГОСТ 2.104—2006. Основные надписи (68370)

GoSt-Barefoots (интернет-магазин)

Щелкните здесь, чтобы найти и настроить Paleos

Логотипы призраков – 110+ лучших идей логотипов призраков. Бесплатный конструктор логотипов призраков.

Логотипы призраков не подходят? Попробуйте что-нибудь еще:

Все начинается с логотипа-призрака

Что делает логотип-призрак хорошим?

Добавить комментарий Отменить ответ
