Статья: “Система охлаждение трактора МТЗ-80 и МТЗ-82”

Главная » Про систему охлаждения тракторов моделей МТЗ-80 и МТЗ-82

Под системой охлаждения подразумевается целый комплекс элементов, который служит для отвода тепловой нагрузки нагревающихся деталей, которая выходит в атмосферу в принудительном порядке. Она поддерживает температуру и улучшает показатели работоспособности трактора.

Для чего же необходима данная система?

Во время сгорания топлива, в камере сгорания температура становится высокой, доходит до 2000 по Цельсию. Газами выталкивается поршень и начинает вращаться коленчатый вал Д-243. Во время этого процесса газы могут быстро остывать. Но до того как остыть и пока произойдет выброс через систему выхлопа, им приходиться взаимодействовать с цилиндрами и максимально их нагревать. Это называется температурным режимом при совокупности общего фонового тепла в двигателе и температуры.

Для того чтобы трактор работал без перебоев, перед тем как купить его, следует изучить все тонкости.

Очень важно соблюдать допустимый уровень температуры в двигателях Д-240, Д-243. Правильный температурный режим увеличивает ресурсы двигателя и избавляет от постоянной поломки и неисправностей. Если не соблюдать режим, уменьшать и увеличивать его, то таким образом снижается мощность, происходит больший расход топлива, выплавляются коренные и шатунные вкладыши, а также двигатель начинает заклинивать и может выйти из строя. Разрушаются детали, а на ремонт понадобится потратить средства.

Оптимальной температурой для тракторов МТЗ-80 и МТЗ-82 является показатель 95 градусов по Цельсию. Чтобы температура находилась в норме, существует специальная охлаждающая система закрытого типа. В ней происходит циркуляция жидкости по всей системе и осуществляется нагрев. Благодаря цилиндрам и горячим деталям, по окончании процесса, тепло выходит в атмосферу.

Составные части охлаждающей системы модели МТЗ двигателя Д-243 и его элементы

  • Водяной насос с центробежным типом патрубков. Он предназначен, чтобы охлаждать жидкость в системе принудительно.
  • Радиатор в виде пластин. Он необходим для циркуляции тепла жидкости охлаждения с воздухом.
  • Вентилятор. Он прогоняет воздух сквозь пластины и трубки охлаждающей системы.
  • Рубашка охлаждающего блока цилиндров. Такие стенки с двойными цилиндрами и головками с жидкостью для охлаждения.
  • Трубопроводы, которые передают жидкость от двигателя к радиатору и наоборот.
  • Термостат. Он способен регулировать частоту охлаждения.

Система имеет два типа циркуляции и называется двухконтурной. В большом круге установлены: рубашка блока с охлаждением, дизель, водяной насос, радиатор и термостат. Малый круг имеет рубашку с охлаждением, дизель, а также есть водяной насос и термостат.

Благодаря термостату происходит переключение с большого круга на малый. Это необходимо, чтобы быстро запустить холодный двигатель. Важно помнить, что охлаждающая система должна быть исправной. Это поможет машине правильно работать и избежать неисправностей.

Особенности охлаждающей системы

Прежде чем купить новую модель МТЗ- 82 следует тщательно изучить все нюансы, которые касаются процесса эксплуатации. Для того чтобы дизель работал при правильной температуре, должны соблюдаться два показателя: необходимое количество и качество жидкости охлаждения. Другими словами, при простом заливе жидкости в мотор нет гарантии качества охлаждения.

Самым оптимальным вариантом считается тосол. Его выпускали и использовали еще в советские времена. На сегодняшний день, под тосолом понимают любую жидкость для охлаждения. В тосоле смешаны антифриз с водой и присадками. Присадки уменьшают коррозию всей охлаждающей системы и защищают жидкость от термохимических разрушений. Антифриз в тосоле обеспечивает наличие этиленгликоля. Как альтернативу используют воду. Она может быть мягкая после дождя или талая.

При использовании жесткой воды появляется слой накипи, и качество охлаждения сильно ухудшается. Если добавить в жесткую воду немного кальцинированной соды, она смягчается.

Вторым нюансом является то, в каком количестве находится тосол в охлаждающей системе. Верхний бачок радиатора должен содержать уровень тосола на 50 мм меньше, чем в горловине для залива. Если уровень будет завышен, то тосол может вытечь и загрязнить не только все вокруг, но и сам двигатель, и экскаватор выйдет из строя. Более низкий показатель будет недостаточным для необходимого охлаждения, и двигатель будет постоянно перегреваться.

Как проверить работу охлаждающей системы?

Следует время от времени проверять натяжение ремня привода, который ведет к водяному насосу. Просто берут за ремень и нажимают, при этом потребуется приложить усилие. Норма прогиба ремня составляет до 22 мм. Слабое натяжение приводит к слабой работе помпы 240-1307010А-02, ремень привода будет проскальзывать и мотор перегреется.

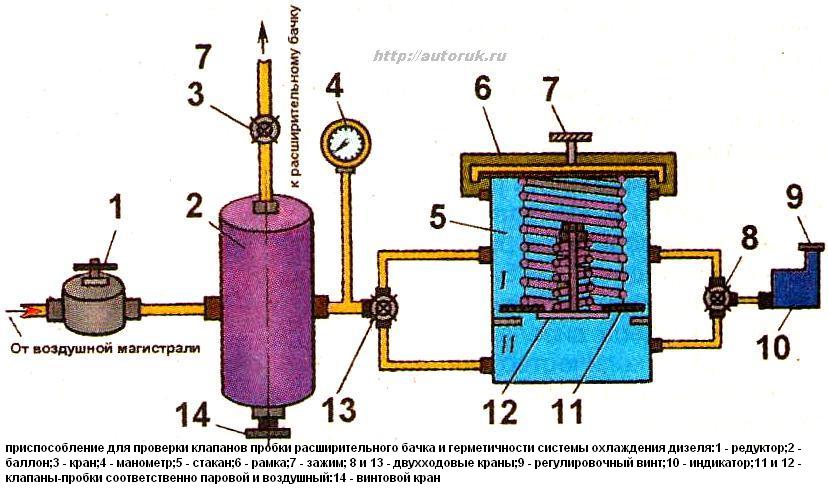

Необходимо иногда делать проверку состояния пробки горловины залива в радиаторе. В ней имеется специальный клапан, который герметично закрывает охлаждающую систему.

Система охлаждения будто помогает системе «дышать». Во процессе нагрева тосола, пары выбрасываются сквозь клапан и, таким образом, снимаются излишки давления. Когда клапан неисправен, жидкость может протекать через сальники, и выводить их из строя.

Как промывать охлаждающую систему трактора моделей МТЗ-80, МТЗ-82?

Заниматься промывкой охлаждающей системы нужно через 2 тыс. часов работы мотора. Это не зависит от вида жидкости. Она может загрязниться, поменять состав и прийти в негодность. Устаревший тосол сливается, промывается вся система и заливается свежий тосол в необходимом количестве.

Во время промывания сквозь горловину заливки радиатора наливают около двух литров керосина с содовым раствором. Работа мотора с такой промывкой должна производиться не менее 12 часов. После этого промывку сливают и промывают радиатор с помощью чистой воды.

Не стоит забывать про чистку сухим способом при помощи сжатого воздуха. Радиатор так устроен, что в него попадает вся грязь и мусор, забиваются теплообменные пластины и снижается охлаждающая способность.

Большинство трактористов избавляются от термостата. Это может привести к перебою температуры в моторе, мощность будет потеряна и начнутся поломки. Ремонт может обойтись дорого, лучше купить новый термостат.

Продажа фронтальных погрузчиков и других наименований специализированной техники осуществляется компанией «СмолТра». Чтобы совершить покупку, достаточно просто связаться со специалистами. Помимо всех услуг, “СмолТра” также занимается продажей надежжных навесных погрузчиков. Обратившись в нашу компанию – Вы получте развернутую консультацию до приобритения техники, которая поможет Вам сделать правильный выбор. Ждем Вас!

Система охлаждения двигателя трактора

В двигателях жидкостного охлаждения цилиндры и их головки заключены в водяную рубашку, которая сообщена с радиатором. При работе двигателя жидкость циркулирует: нагретая горячими Деталями она поступает в радиатор и растекается тонкими струйками по его трубкам; воздух обдувает трубки, в результате чего жидкость охлаждается и снова возвращается в рубашку цилиндров.

В двигателях воздушного охлаждения цилиндры и их головки обдуваются потоком воздуха, создаваемым вентилятором. Для увеличения поверхности охлаждения на них выполнены ребра. Система воздушного охлаждения проще по устройству. Здесь нет радиатора и соединительных трубопроводов, поэтому габариты и масса двигателя меньше. Обслуживание двигателя с воздушным охлаждением тоже проще, так как не нужно следить за плотностью соединений, а в холодное время не возникает опасности замерзания воды и связанного с этим разрушения двигателя. Однако детали охлаждаются менее равномерно, так как воздух хуже отводит теплоту от деталей, чем вода. Работают двигатели воздушного охлаждения более шумно из-за отсутствия звукового изолятора, каким является водяная рубашка.

На рисунке 1 показана система жидкостного охлаждения двигателя Д-240 — типичная для двигателей с рядным расположением цилиндров. Водяные рубашки В и Д головки и блока цилиндров патрубками и резиновыми шлангами соединены с радиатором. Позади радиатора расположен вентилятор, который выполнен в общем узле с водяным насосом, закрепленным на передней стенке блок-картера и приводимым в действие клиновым ремнем от шкива коленчатого вала. Заполняют систему через заливную горловину радиатора с крышкой. Сливают воду через кран в нижнем баке радиатора и кран на правой стороне блок-картера. Как и у всех изучаемых двигателей, рассматриваемая система охлаждения закрытая. Это значит, что ее внутренняя полость сообщается с атмосферой лишь кратковременно, через специальный паровоздушный клапан, когда давление в ней станет больше или меньше допустимого. Благодаря этому вода меньше испаряется, а закипает при температуре больше 100 °С.

При работе двигателя в системе происходит принудительная циркуляция воды. Насос нагнетает охлажденную в радиаторе воду через распределительный канал в рубашки. Здесь она охлаждает детали и по шлангу поступает в радиатор. Проходя по его трубкам, между которыми вентилятор просасывает воздух, вода охлаждается и насосом снова нагнетается в водяные рубашки.

Чтобы вследствие разности температур не было коробления и трещин в деталях, участки, подверженные наибольшему нагреву, охлаждаются направленными потоками. Так, выходя из отверстий Е водораспределительного канала А, вода интенсивно омывает верхний пояс цилиндров, в то время как в нижней части скорость циркуляции незначительна. Каналы Г, по которым вода идет в рубашку В головки цилиндров, направляют потоки к перемычкам клапанных гнезд и форсункам. Равномерному охлаждению деталей способствует одинаковая толщина слоя воды вокруг гильз и высокая скорость циркуляции, благодаря чему достигается небольшая разность температур воды на входе в двигатель и на выходе из него.

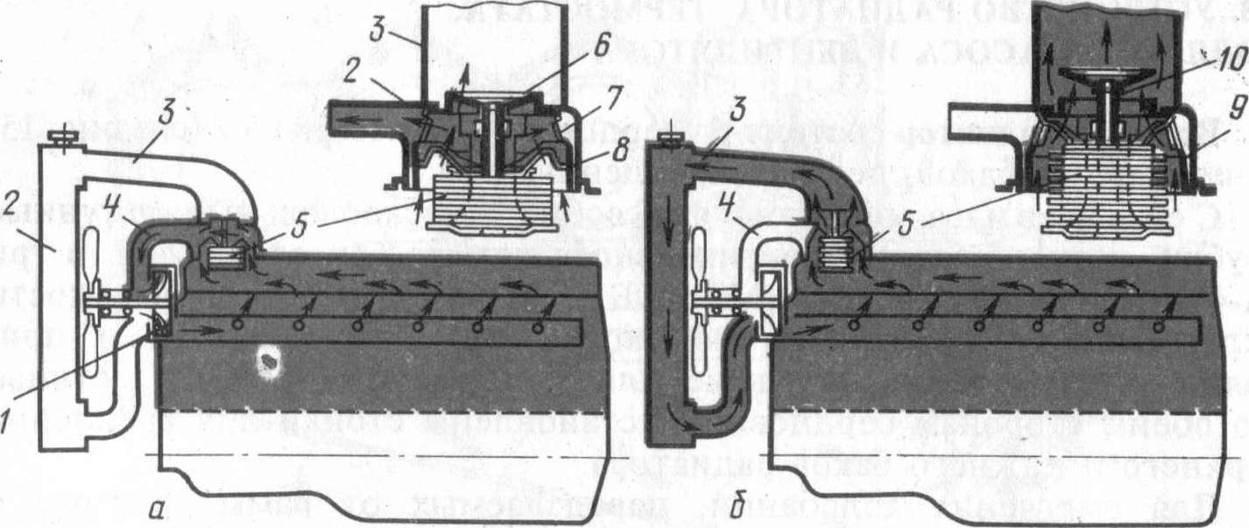

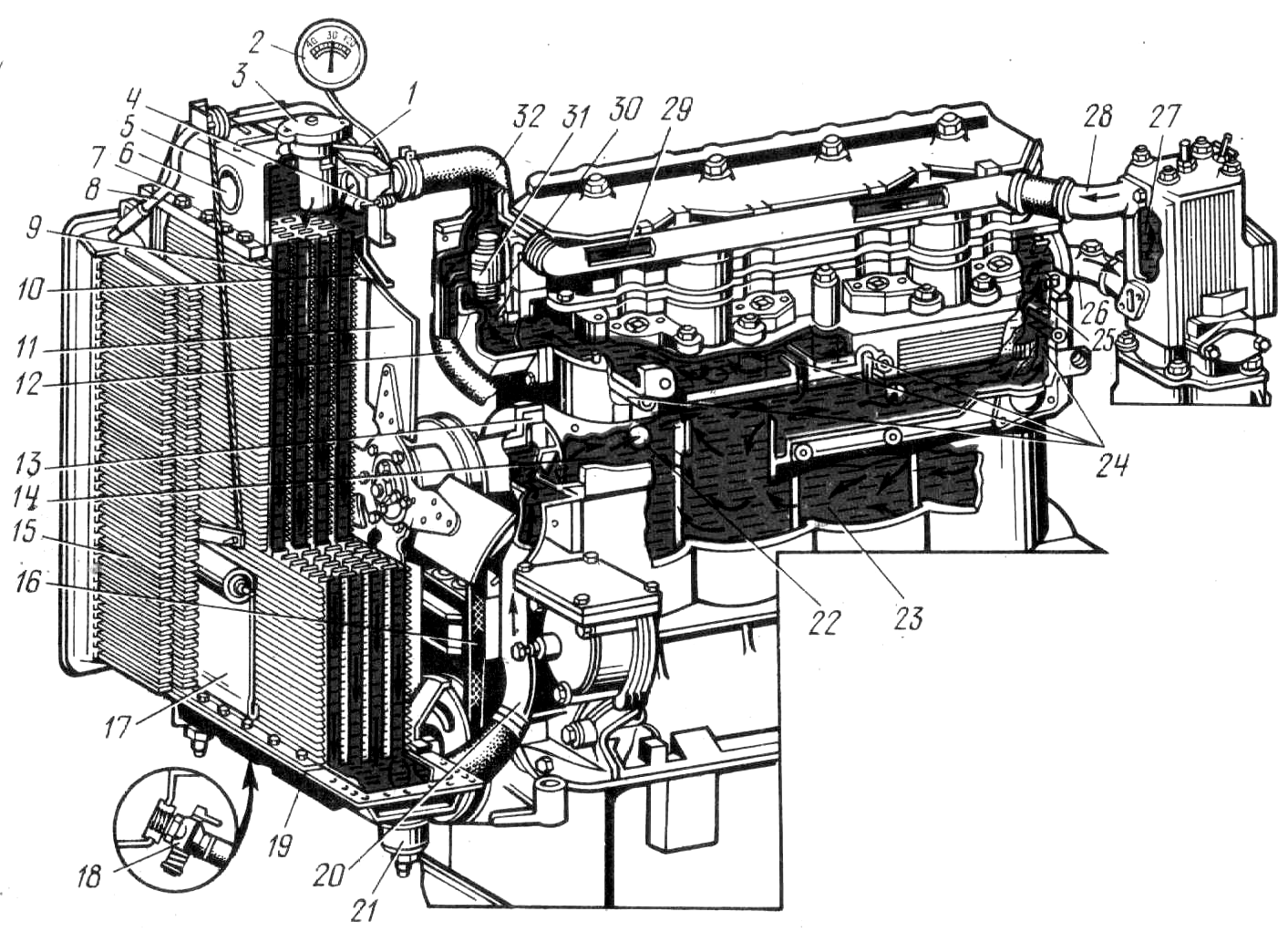

Рис. 1. Система охлаждения дизеля Д-240Л (а) и схемы установки термостата на 4-240 (б) и Д-240Л (в): 1 — клиновой ремень; 2 — масляный радиатор; 3 — водяной насос; 4 и 13 — шланги; 5 — g ^™лятор; 6 — кожух вентилятора; 7 — сердцевина (трубки) радиатора; 8 — маслопровод; „v верхний бак радиатора; 10 — трос; 11 — крышка заливной горловины; 12 — паровоз-Ушная трубка; 14 — термостат; 15 — корпус термостата; 16 — водоотводящая труба; 17 — температуры; 18, 19 и 22 — патрубки; 20 — датчик; 21 — амортизатор; 23 — ниж-и бак радиатора; 24 — сливной кран; 25 — шторка; 26 — радиатор

Рис. 2. Система охлаждения двигателя ЗИЛ-130: 1 — жалюзи; 2 — радиатор; 3 — компрессор; 4 — трубопровод; 5 — подводящий трубопровод; 6 — водяной насос 7 — термостат; 8-рубашка впускной трубы; 9 – кран отопителя кабины

Вода может циркулировать в системе и без насоса — за счет уменьшения ее плотности при нагревании. Именно такая термосифонная циркуляция происходит при прогреве пускового двигателя. Нагретая в его рубашке Б вода движется вверх, а взамен ее из рубашки В головки цилиндров дизеля поступает холодная вода. Нагретая же вода по трубе поступает в корпус термостата и через канал и полость К идет в водяную рубашку головки цилиндров и прогревает ее, облегчая тем самым пуск дизеля.

Системы охлаждения проектируют в расчете на наиболее тяжелые условия, предполагая, что двигатель будет работать с полной нагрузкой при высокой температуре окружающего воздуха. Чтобы такая система не переохлаждала двигатель и при любых нагрузках и погоде обеспечивала наивыгоднейший тепловой режим, а после пуска быстрейший прогрев, в ней имеются регулирующие устройства. Охлаждение регулируют за счет изменения количества воздуха и воды, проходящих через радиатор. Поток воздуха изменяют шторкой или жалюзи, расположенными перед радиатором, открывают лли закрывают которые с рабочего места водителя. В некоторых двигателях количество воздуха, проходящего через радиатор, регулируется автоматически, периодическим отключением вентилятора, приводимого в действие через гидромуфту.

Автоматически количество воды, проходящей через радиатор, регулируется термостатом. В рассматриваемой системе термостат помещен в разъемном корпусе, который привинчен к головке цилиндров. После пуска холодного дизеля, как и во время прокрутки его пусковым двигателем, полости Ж и К разделены клапаном термостата. Поэтому вода из рубашки В головки цилиндров не проходит в полость Ж, а следовательно, и в радиатор. Через открытые боковые окна термостата она поступает в полость Н и далее по каналу М и шлангу к насосу и неохлажденная снова будет нагнетаться в рубашку, благодаря чему двигатель быстро прогреется.

Когда температура воды достигнет 75…80 °С, клапан термостата начнет открываться, и часть воды из головки цилиндров будет проходить в радиатор и охлаждаться в нем. По мере прогрева увеличивается открытие клапана термостата, а следовательно, и поток воды через радиатор. Таким образом, тепловое состояние регулируется автоматически. При температуре 95 °С вся циркулирующая в системе вода проходит через радиатор. Тепловое состояние двигателя контролируют с помощью дистанционного термометра. Его датчик ввинчен в головку цилиндров, а указатель смонтирован на щитке приборов.

На рисунке 2 показана жидкостная система охлаждения V-образного двигателя. Для нее характерны такие особенности. Каждый ряд цилиндров имеет обособленную водяную рубашку со своим сливным краном. Нагнетаемая насосом вода разветвляется на два потока, каждый из которых поступает в свой водораспределительный канал и далее в водяную рубашку соответствующего ряда цилиндров, а из них в рубашки головок цилиндров. В рубашках вода движется направленными потоками, охлаждая наиболее нагретые части.

В дизелях вода из рубашек головок цилиндров по отводящим трубам идет в радиатор, или, минуя его, — к водяному насосу. У карбюраторных двигателей вода из рубашек головок цилиндров предварительно проходит через водяную рубашку впускного трубопровода и, омывая стенки его каналов, подогревает идущую по ним горючую смесь, улучшая этим испарение бензина.

Для обеспечения необходимого температурного режима двигатель оборудован системой охлаждения.

Отвод тепла от двигателя может осуществляться или в жидкость, а затем от нее в воздух, или непосредственно в воздух.

В связи с этим системы охлаждения могут быть воздушные или жидкостные.

Воздушная система охлаждения применяется на двигателях тракторов Т-25А, Т-40М и самоходном шасси Т-16М. В ней отвод тепла от деталей двигателя осуществляется путем обдува их воздухом, подаваемым вентилятором. Для увеличения поверхности охлаждения наружные стенки цилиндров и головки цилиндров имеют ребра.

Система состоит из следующих основных частей: направляющего аппарата, вентилятора, кожуха, дефлектора, направляющих щитков и створчатых жалюзи.

Воздушный поток концентрируется направляющим аппаратом и направляется лопастями колеса вентилятора под кожух и далее к охлаждающим поверхностям. Часть воздушного потока проходит через масляный радиатор и охлаждает масло, циркулирующее в нем.

С помощью дефлекторов и щитков обеспечивается более равномерный и эффективный обдув всех цилиндров.

Тепловой режим двигателя оценивается по температуре масла в поддоне картера, которая должна быть в пределах 70—100 °С. При перегреве двигателя на щитке приборов загорается контрольная красная лампа.

Рис. 3. Система воздушного охлаждения двигателя Д-37М:
а — общий вид; б — схема движения воздуха; 1 — дефлектор; 2 — колесо вентилятора; 3 — направляющий аппарат вентилятора; 4, 9 — пробки; 5 — вал вентилятора; 6 — шкивы; 7 — ограждение; 8 — ремень; 12, 14 — болты; 13 — генератор; 15, 20 — Защелки; 16 — обтекатель; 17 — кожух; 18 — масляный радиатор; 19 — ребра Цилиндров; 21 — тяга; 22 — створки жалюзи; 23, 24 — направляющие щитки

Тепловой режим двигателя регулируется при помощи жалюзи, управляемых из кабины трактора. При повышении температуры жалюзи открывают. В холодное время года масляный радиатор выключают.

Система воздушного охлаждения проще жидкостной системы по конструкции и в эксплуатации и нет опасности размерзания системы зимой. К недостаткам воздушной системы охлаждения относятся повышенный шум при работе и потери мощности на привод мощного вентилятора.

Жидкостная система охлаждения используется на большинстве тракторных дизелей (Д-50, Д-65Н, Д-240, СМД-14, СМД-60, СМД-62, ЯМЗ-238НБ, ЯМЗ-240Б, АМ-41, А-01М). В качестве охлаждающей жидкости употребляется вода или антифризы.

В зависимости от способа циркуляции воды в системе различают термосифонную и принудительную системы охлаждения.

Термосифонная система охлаждения. В ней циркуляция воды происходит вследствие разной плотности горячей и холодной воды. Применяется на пусковых двигателях ПД-10У, П-350, П-23.

Основные ее достоинства — простота устройства и быстрый нагрев двигателя при пуске, так как циркуляция воды начинается после ее прогрева.

К недостаткам следует отнести медленную циркуляцию воды в системе, что вызывает необходимость увеличить емкость системы, а следовательно, и габариты двигателя.

Принудительная система охлаждения. В ней циркуляция воды происходит под действием центробежного водяного насоса, который нагнетает воду через водораспределительный канал в рубашку двигателя. Нагретая вода вытесняется в радиатор, охлаждается и по патрубку возвращается к насосу. Циркуляция воды в системе начинается с пуском двигателя, и чтобы его быстро прогреть, перед радиатором устанавливают шторку 3 или жалюзи, с помощью которых регулируют доступ воздуха к радиатору. На некоторых двигателях устанавливают термостат. В этом случае вода в системе может циркулировать по малому и большому кругу. При пуске двигателя, когда он еще не прогрет, клапан термостата закрыт и не пускает воду в радиатор для охлаждения и она поступает из водяной рубашки к термостату, а затем через водоотводную трубку — в насос и далее в систему. Как только вода прогреется до температуры 70 °С, термостат открывается и пропускает воду по большому кругу через верхний патрубок в радиатор для охлаждения.

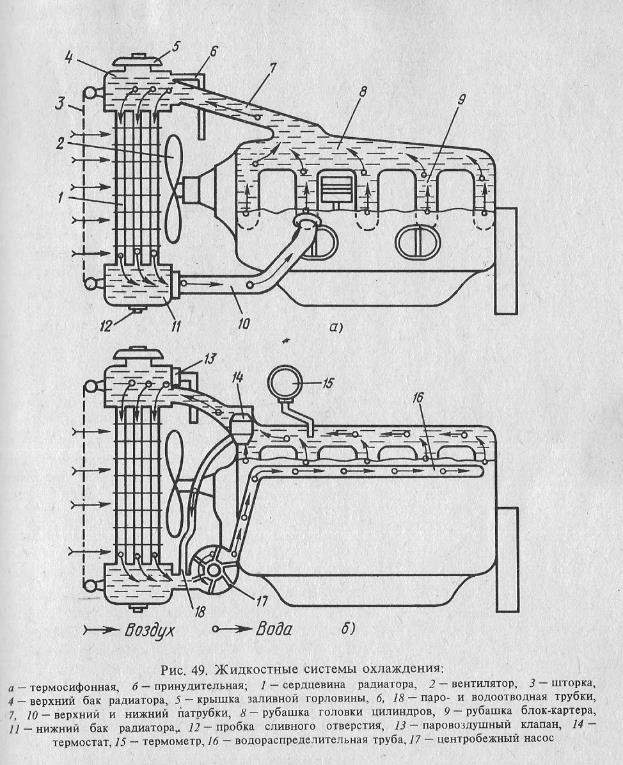

Рис. 4. Схема водяных систем охлаждения:
а — термосифонная; б — принудительная: 1 — сердцевина радиатора: 2 — вентилятор; 3 — шторка; 4 — верхний бак радиатора; 5 — крышка наливной горловины; 6 — пароотводная трубка; 7 — верхний патрубок; 8 – рубашка головки цилиндров; 9 — рубашка блок-картера; 10 — нижний патрубок; 11 — нижний бак радиатора; 12 — пробка сливного отверстия; 13 — паровоздушный клапан; 14 — термостат; 15 — термометр; 16 — водораспределительный канал; 17 — центробежный насос; 18 — водоотводная труба

Циркуляция воды под действием насоса ускоряется, что позволяет уменьшить емкость системы, расход воды и повысить равномерность охлаждения деталей. Принудительная система охлаждения может быть открытая и закрытая. В открытой системе внутренняя полость радиатора сообщается с окружающей атмосферой через пароотводную трубку.

В закрытой системе полость герметически закрыта и сообщается с атмосферой через паровоздушный клапан, установленный в крышке заливной горловины радиатора. Это уменьшает испарение воды и образование накипи, что повышает эксплуатационные свойства трактора.

Рассмотрим закрытую систему с принудительным охлаждением двигателя Д-240. Основными частями ее являются: радиатор с заливной горловиной, водяной насос, вентилятор, термостат, водоотводящий патрубок (нижний) и водоподводящий (верхний) патрубок, сливные краники, шторка, термометр, а также водяная рубашка головки цилиндров и шланги.

Работа системы не отличается от описанной выше схемы принудительного охлаждения.

Радиатор предназначен для охлаждения воды и состоит из верхнего и нижнего баков и двух боковых стоек, соединяющих бачки. Верхний и нижний баки соединены сердцевиной радиатора, находящейся между стойками. Сердцевина радиатора состоит из четырех рядов плоских латунных трубок, пропущенных через ряды спаянных с ними горизонтальных пластин. Пластины значительно увеличивают поверхность охлаждения и интенсивность теплоотдачи. Концы трубок тщательно припаяны к крайним более толстым пластинам, к которым болтами прикреплены верхний и нижний баки. Между пластинами и бачками установлены резиновые прокладки.

На верхнем бачке расположена заливная горловина, закрытая пробкой с паровоздушным клапаном. К задней стенке верхнего бачка присоединены водоподводящий патрубок и датчик дистанционного электрического термометра, к задней стенке нижнего бачка — водоотводящий патрубок и сливной краник.

Вентилятор создает интенсивный воздушный поток, обдувающий сердцевину водяного радиатора и масляного, установленного впереди водяного. Вентилятор смонтирован в одном узле с водяным насосом и располагается на его валу. Шестью болтами вентилятор крепится к шкиву насоса.

Водяной насос центробежного типа. Он предназначен для создания активной циркуляции воды в системе охлаждения. Крыльчатка водяного насоса закреплена на валике.

При вращении крыльчатки вода под действием разрежения попадает на лопатки и выбрасывается в спиральный канал корпуса водяного насоса, откуда нагнетается в блок.

Термостат автоматически поддерживает температуру воды в заданных пределах и ускоряет прогрев двигателя после пуска. Термостат установлен на выходе воды из рубашки охлаждения блока цилиндров в патрубке.

Рис. 5. Схема системы охлаждения:
1 — горловина для заливки воды; 2 — радиатор; 3 — водоподводящий патрубок; 4 — термостат; 5 — термометр; 6 — рукоятка управления шторкой; 7 — краник слива воды из блока; 8 — водяной насос; 9 – водоотводящий патрубок; 10 — вентилятор; 11 — краник слива воды из радиатора; 12 — шторка

Когда температура воды меньше 70 °С, клапан термостата закрыт и вода не поступает в радиатор, а по трубке идет в насос и опять в рубашку блока. Когда же температура превысит 701, то жидкость, налитая в гофрированный цилиндр термостата, превращается в пар, под давлением которого клапан открывается и вода проходит через радиатор.

Шторка, установленная перед водяным радиатором, позволяет изменить количество проходящего через радиатор воздуха и тем самым регулировать температуру охлаждающей жидкости.

На тракторе К-701 система охлаждения двигателя соединена с системой предпускового обогрева двигателя и отопителя кабины. На тракторах ДТ-75М, Т-150К, T-I50, Т-4М для облегчения пуска двигателя при низких температурах устанавливаются подогреватели ПЖБ-200 и ПЖБ-300.

Обслуживание жидкостной системы охлаждения заключается в проверке и поддержании необходимого уровня воды, проверке и регулировке натяжения ремня вентилятора, периодической промывке системы охлаждения и удалении накипи, проверке работы термостата, термометра и паровоздушного клапана. Заполняют систему охлаждения чистой мягкой водой (лучше дождевой или снеговой) до уровня 50— 60 мм ниже плоскости заливной горловины.

Для смягчения воды можно использовать каустическую соду — 6—10 г или 10—20 г тринатрийфосфата на 10 л воды.

Нельзя работать при кипении воды в радиаторе. Нормальная температура воды должна составлять 80—95 °С.

При ТО-1 проверяют и регулируют натяжение ремня вентилятора. Натяжение ремня считается нормальным, если при приложении усилия 3—5 кгс на участке вентилятор — натяжное устройство прогиб его составит: 8—14 мм — для двигателей СМД-14, А-41, СМД-60, А-01М; 10—15 мм — для двигателей Д-50, ЯМЗ-240Б, Д-240. Для двигателей Д-130 прогиб должен быть 15—20 мм при усилии нажатия 5—7 кгс.

У двигателей Д-50, Д-65Н, Д-240, СМД-14 натяжение ремня вентилятора осуществляется перемещением генератора, а у ЯМЗ-240Б, АМ-41, СМД-60 — натяжного ролика.

При ТО-3 промывают систему охлаждения и удаляют накипь. Для удаления накипи используется 6%-ный раствор молочной кислоты, нагретой до температуры 30—40 °С. После прекращения выделения углекислоты (через 2—3 ч) раствор сливают из системы.

Для удаления накипи из системы охлаждения применяют также содовый раствор, содержащий 1000 г бельевой соды и 500 г керосина или 750 г каустической соды и 250 г керосина на Ю л воды. На этом растворе двигатель работает смену, после чего систему промывают и заливают чистую мягкую воду.

Проверка исправности термостата. Термостат вынимают из корпуса и опускают в сосуд с водой и контрольным термометром. Нагревая воду и перемешивая ее, фиксируют температуру начала открытия клапана. Она должна быть 68—70 °С.

Неисправности системы охлаждения. Признаком неисправности является перегрев двигателя. Причинами перегрева могут быть: недостаточное количество воды в системе, слабое натяжение ремня вентилятора, наружное загрязнение сердцевины радиатора, закрытие шторок или жалюзи, образование накипи на внутренней поверхности трубок радиатора и водяной рубашки, неисправность термостата, поломка водяного насоса.

Как обслуживать систему охлаждения МТЗ-80/82

Сколько проработает трактор зависит от того, насколько правильно вы настраиваете внутренние системы и следите за их температурой при работе. Хотите, чтобы двигатель трактора проработал долго и стабильно? Читайте эту статью, где мы объясняем, как обслуживать систему охлаждения трактора МТЗ-80 или 82.

Машина этой марки работает стабильно при 85-95°С. Если использовать трактор при внутренней температуре ниже – двигатель теряет мощность и начинает сильнее расходовать топливо. Если выше максимально допустимой – риск, что одна из систем заклинит, и это повредит детали. Если такое случится, заходите в каталог запчастей трактора МТЗ 82 за новыми.

Что заливать?

Залить любую охлаждающую жидкость – не выход. Качество охлаждающей жидкости важно так же, как и качество топлива, масла.

Вещества, пригодные в качестве охлаждающей жидкости для МТЗ-80/82:

  • тосол – в составе нет минеральных или других веществ, которые вступают в реакцию с внутренними системами и повредить их;
  • растаявший снег, дождевая или смягченная вода – чтобы смягчить воду из колодца или водопровода, добавьте кальцинированную соду.

Сколько жидкости необходимо заливать?

Заливайте жидкость в верхний бочок радиатора на 50-60 миллиметров ниже горловины. Заливать меньше нужно, потому что жидкость при работе нагревается и выливается через верх. В итоге жидкость заканчивается быстрее, а тосол загрязняет узлы двигателя. Если залить меньше необходимого объема – двигатель быстро начнет перегреваться.

Как производить техническое обслуживание?

После каждой смены следует обязательно проверять две запчасти:

  1. Ремень на водяной насос. Нормальное натяжение ремня – это прогиб в 15-20 мм при нажатии силой в 4 килограмма. Если ремень ослаблен, водяной насос плохо распределяет воду по системе;
  2. Клапан на пробке заливной горловины. Он отвечает за выход паров от нагретой жидкости, если он загрязнен или забит, пары начнут повреждать составляющие водяного насоса.

Как промывать?

Систему охлаждения трактора МТЗ-80/82 следует промывать каждые 2000 часов работы:

  • приготовьте раствор – 50-60 г кальцинированной соды на литр воды;
  • залейте в радиатор 1 л керосина и раствор из соды;
  • работайте на тракторе с этой жидкостью в радиаторе 8-10 часов;
  • слейте жидкость, радиатор промойте чистой водой.

Также чистите радиатор от сухого мусора – для этого достаточно периодически продувать систему сжатым воздухом.

Если вышел из строят термостат, сразу же меняйте его, даже если поломка произошла в летний сезон и нагрев двигателя не так необходим, как зимой. Купить запчасти МТЗ, включая новый термостат, можно в интернет-магазине «Белагро». Покупать запчасти для аграрной техники у нас удобно, потому что мы:

  • готовим и проверяем технику и запчасти перед продажей;
  • обслуживаем в сервисе в течение и после гарантийного срока;
  • доставляем заказ собственным транспортом.

Заказывайте детали за пару минут через форму на сайте – «Белагро» делает персональные скидки!

Как обслуживать систему охлаждения МТЗ-80/82


Устройство системы охлаждения двигателя МТЗ 80(82) и его модификаций

Дизель Д-240 оснащён закрытой системой охлаждения с принудительной циркуляцией теплообменной жидкости с объёмом 20 литров и в версии дизеля с пусковым двигателем ПД 10 -22 литра.

Закрытая система изолирована крышкой с паровоздушным клапаном от внешней атмосферной среды. Для циркуляции система оснащена центробежным насосом, создающим поток жидкости увеличивая теплообменные показатели.

Водяная рубашка

Полости в блоке и головке газораспределения между внутренней и наружной стенкой детали называются водяной рубашкой двигателя и соединены термостойкой металоасбестовой прокладкой. Циркуляция жидкости в полостях обеспечивает теплообмен и подержание термического баланса рабочих цилиндров поршневой группы и газораспределительного механизма.

Система охлаждения Д-240

Водяной насос и вентилятор

Помпа обеспечивает циркуляцию жидкости по системе со скоростью, при которой разница температуры на входе в рубашку двигателя и выходе составляет 4-8 ̊ С. Система охлаждения Д 240 оснащена насосом центробежного типа, чугунный корпус которого присоединён к передней фронтальной стенки блока цилиндров объединяясь своей нагнетательной полостью с водяной рубашкой. Всасывающий патрубок, раздвоенный для работы по малому кругу охлаждения в режиме «нагрева двигателя» и по большому кругу в режиме « охлаждения двигателя ». Привод узла осуществляется через шкив клиноременной передачи. Одновременно на противоположном конце оси вращения крыльчатки насоса, за приводным шкивом установлен лопастной вентилятор, увеличивающий поток воздуха, проходящий через теплообменник – радиатор для охлаждения нагретой жидкости.

Частота вращения вентилятора и помпы, при номинальных оборотах 2200 об/минуту дизеля Д-240, составляет 2600 об/минуту.

Устройство водяного насоса с вентилятором

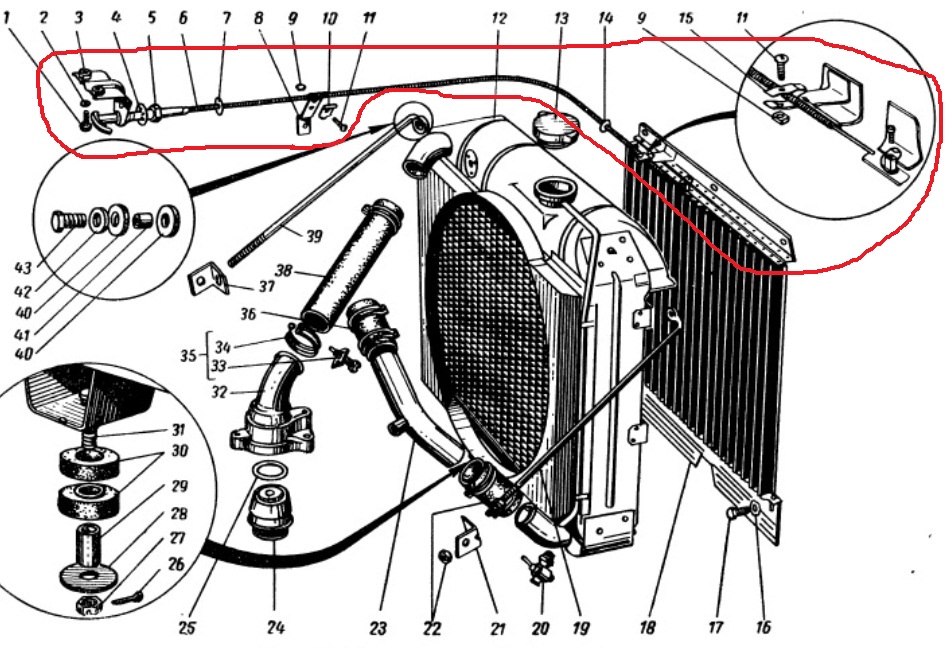

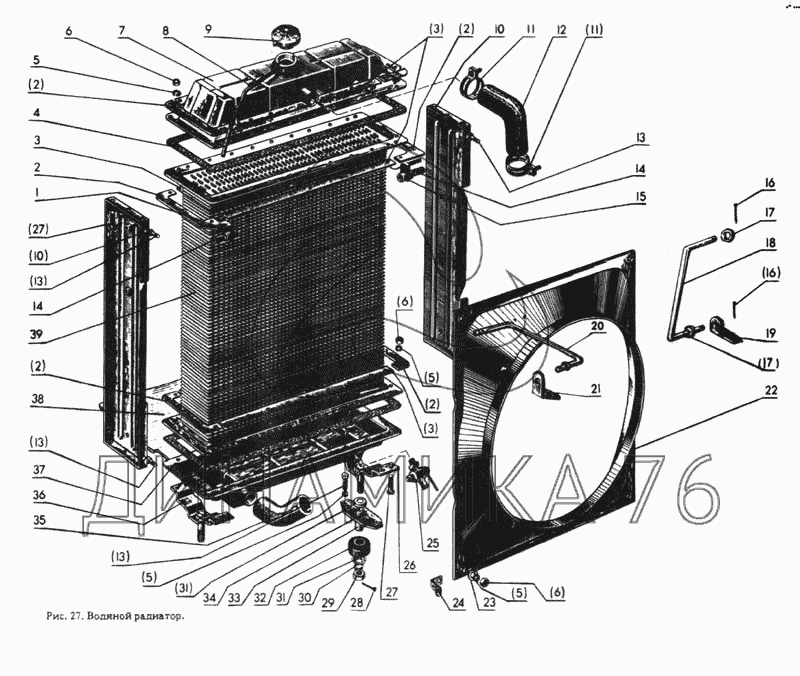

Радиатор

Впереди двигателя между рулевой колонкой и вентилятором размещён радиатор системы, своим фронтальным расположением улавливающий встречный поток воздуха при движении машины. Радиатор выполняет функцию основного теплообменника системы. Узел состоит из верхней и нижней латунных ёмкостей, которые соединены охлаждающими трубками. Трубки спаяны между собой теплоотводящими пластинами увеличивающие рабочую площадь теплообмена узла. Верхняя ёмкость оснащена заливной горловиной и подводящим патрубком, по которому нагретая двигателем жидкость поступает к узлу для охлаждения. Для сохранения оптимального давления в системе крышка горловины оснащена паровоздушным клапаном. Нижняя ёмкость имеет сливной кран и патрубок для отвода охлаждённой жидкости к одному из всасывающих трубопроводов помпы. Передняя фронтальная сторона радиатора оснащена управляемой шторкой, жалюзи которой регулируют проход воздуха для теплообмена. Управление осуществляется рукояткой из кабины трактора, связанной тросом с передвижным валиком шторки. Обратная фронтальная сторона радиатора оснащена диффузором, обеспечивающим ускорение движения воздуха через теплообменник.

Радиатор Д 240

Паровоздушный клапан в крышке предохраняет радиатор от разрушения в результате воздействия парового давления или разрежения в системе. При увеличении давления пара выше 0,05 мПа срабатывает паровой клапан, пропуская пар в атмосферу. Возникшее разрежение от 0,001 до 0,0012 мПа устраняется открытием воздушного клапана устройства.

Термостат

Функция устройства заключается в автоматическом регулировании процессов теплообмена в системе. Узел принимает нагретую жидкость из блока и переключением термоклапана направляет её по «малому» или «большому» охлаждающему циклу. Малый цикл заключается в прохождении жидкости от нагнетательной полости помпы через блок цилиндров и головку газораспределения к термостату и обратно к всасывающему патрубку насоса, не проходя через радиатор. Так работает система в процессе нагревания двигателя. После достижения температуры в системе выше 70 ̊ С клапан термостата срабатывает и направляет жидкость по большому циклу, открывая патрубок на охлаждение в радиаторе. Таким образом, термостат ускоряет процесс нагревания охлаждающей жидкости и автоматически поддерживает её температуру в нужных пределах.

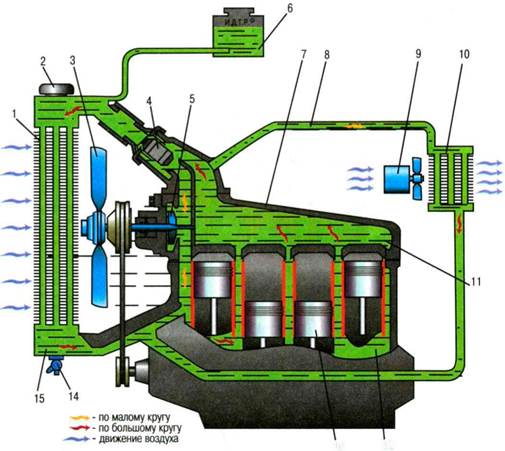

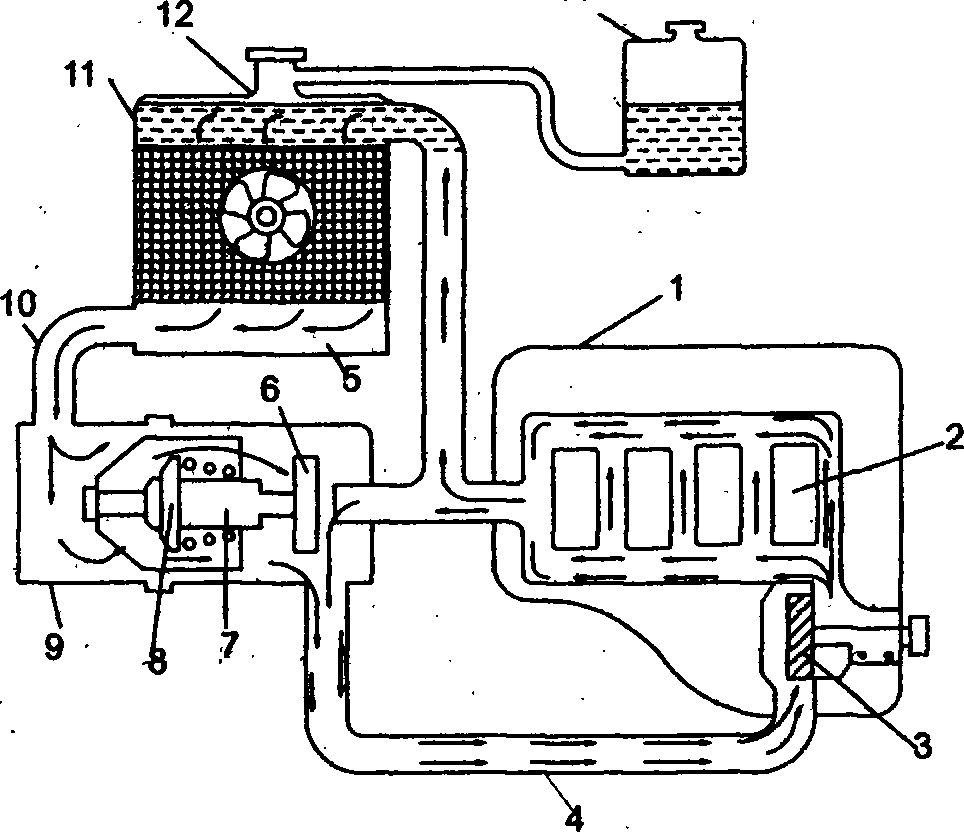

Схема работы системы по малому и большому циклу

Принцип работы клапана узла заключается в расширении наполнителя, имеющего достаточный коэффициент расширения. При нагревании наполнитель своим изменением объёма действует через толкатель на клапан, открывая его. При остывании наполнитель уменьшает свой объём — соответственно клапан закрывается.

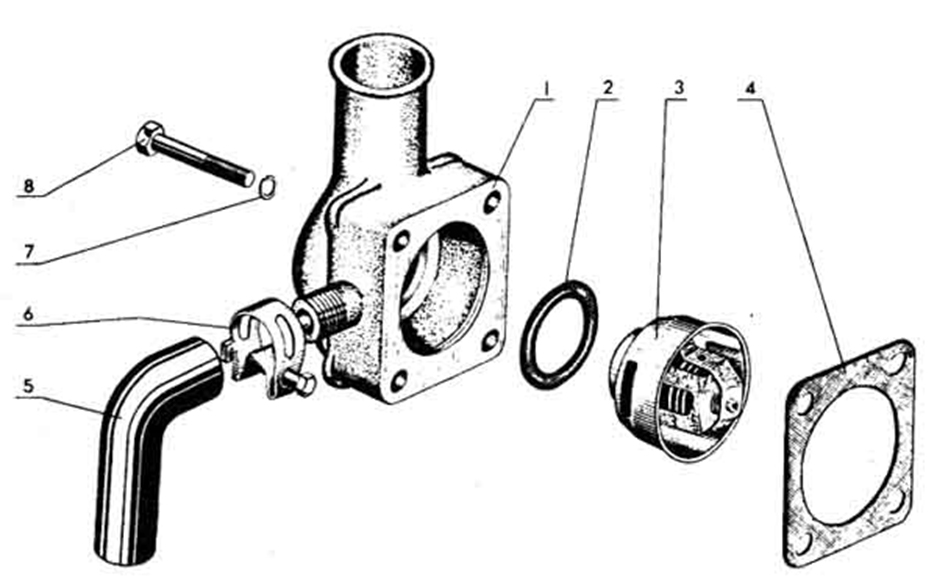

устройство термостата МТЗ

Датчик температуры

С помощью датчика осуществляется контроль теплового режима дизеля. Устройство состоит из термопары установленной в блоке двигателя и указателя температуры размещённого на панели управления трактора. Старые модели МТЗ 80(82) комплектуются механическим прибором, современные трактора — датчиками электрического типа.

Механический датчик температуры МТЗ 80

Охлаждающая жидкость

Специальные незамерзающие охлаждающие жидкости (тосол и антифриз) своим химическим составом и физическими свойствами максимально соответствуют условиям для создания теплового баланса работы двигателя. Однако основной используемой теплообменной жидкостью, осуществляющей отвод тепла от цилиндров и ГБЦ двигателя трактора МТЗ 80(82) остаётся обычная вода. Рекомендуется использовать мягкую воду для охлаждения, что уменьшает образования накипи. Для смягчения можно добавлять кальцинированную соду 10 грамм на 10 литров воды. Раствор перемешивают, после отстаивания используют в охлаждении двигателя. Самый простой способ смягчения это предварительное кипячение в течение 30 минут. При необходимости слить воду с двигателя её собирают в отдельную ёмкость для последующего использования, так как в процессе рабочих нагревов минеральные соли образующие накипь выпали в осадок. Кроме образования накипи, недостатком воды является довольно высокая температура замерзания — 0 ̊ С, что заставляет производить слив с системы в холодное время года предупреждая разрушение деталей под действием расширения воды при замерзании.

Радиатор МТЗ – конструкция и принцип работы

Главное предназначение масляного радиатора – охлаждение чрезмерно горячей жидкости, циркулирующей внутри силовой системы. Жидкость, по мере прохождения сквозь радиатор, оставляет часть своего тепла воздушному потоку, поступающему на агрегат от вентиляторной установки, обеспечивая, таким образом, нормальное функционирование всех составляющих элементов тракторной системы.
Что касается конструкции агрегата, то основу его составляет сердцевина радиатора, выполненная из множества вертикальных трубок, часть которых пропущена сквозь ряды горизонтальных пластин, как и сами трубки выполненных из высококачественной латуни. Трубки располагаются в особом, коридорном порядке и по одной из своих сторон припаиваются к основным пластинам.

Крепёжные пластины, обрамляющие масляный радиатор, соединяют между собой верхний и нижний бачки, с расположенными между ними резиновыми прокладками. Крепление между бачками осуществляется посредством особых стоек, проходящих по внутренним плоскостям радиатора. Патрубок водоотводящего типа, подключённый к верхнему бачку на его тыльной плоскости, отвечает за бесперебойную подачу и циркуляцию жидкости внутри системы. В нижнем бачке установлен сливной краник дополненный патрубком водоотводящего типа.

Фиксируется же масляный радиатор с помощью особого крепления на эластичной основе – сверху он соединяется с головкой на блоке цилиндров специальными растяжками, а снизу крепится на передний брус посредством резиновых амортизаторов.

Схема системы охлаждения: 1 — пробка радиатора, 2 — радиатор. 3 — водоподводящий патрубок; 4 — гермостат; 5- термометр; 6 — водяной насос; 7 — водоотводящий патрубок; 8 — вентилятор; 9 — шторка; 10 — краник слива воды из радиатора


Система охлаждения и её конструкция

На тракторах МТЗ используется закрытая система жидкостного охлаждения, основу которой составляют следующие элементы:

  • Водяной насос – являет собой конструкцию центробежного типа, снабжённую всеми необходимыми патрубками и обеспечивающую принудительное циркулирование охлаждающей жидкости внутри системы;
  • Пластинчатый радиатор – отвечает за теплоотдачу от охлаждающей жидкости в окружающую атмосферу;
  • Вентилятор – его вращение формирует воздушные потоки, идущие между радиаторными трубками и пластинами;
  • Охлаждающая рубашка – выполнена в виде двойных стенок, между которыми заливается охлаждающий состав;
  • Трубопроводы – обеспечивают передачу жидкости к теплообменнику от двигателя и обратно;
  • Термостат – отвечает за регулировку интенсивности проводимого охлаждения.

Принцип работы

Тракторный радиатор служит для охлаждения жидкости, циркулирующей по водной рубашке дизеля. Вода, проходящая через трубки, охлаждается потоком воздушной массы, производящейся работой вентилятора. В средней части (сердцевина) находятся четыре ряда плоских вертикальных труб, пропущенных через несколько рядов горизонтально расположенных пластин, которые изготавливаются из латунного сплава. Концы трубок закреплены при помощи пайки к пластинкам, и их малая часть выходит за край. Для более эффективной теплоотдачи трубки пролегают внутри радиатора в виде коридора.

Латунные бачки прикреплены сверху и снизу к находящимся по краям пластинам крепежными болтами. Пластины и бачки закреплены между собой прокладками из резины. При помощи стоек, установленных сбоку сердцевины, верхний и нижний бачки соединяются между собой.

Емкость для воды (бачок), расположенный вверху, отвечает за постоянную циркуляцию воды в системе. Для прохождения жидкости по системе радиатора с тыльной стороны бачка, находящегося вверху, установлен краник для прохода воды. Сверху бачка сделана горловина, оснащенная крышкой с противовоздушным клапаном, в которую заливается охлаждающая жидкость. Такой же краник с водоотводящим патрубком вставлен и на бачке, установленном снизу.

На трактор радиатор прикрепляется при помощи эластичной основы, где верхняя его часть соединяется с головкой, расположенной на блоке цилиндров при помощи специального крепежного материала в форме растяжек. В нижней части крепление проводится резиновыми амортизаторами.

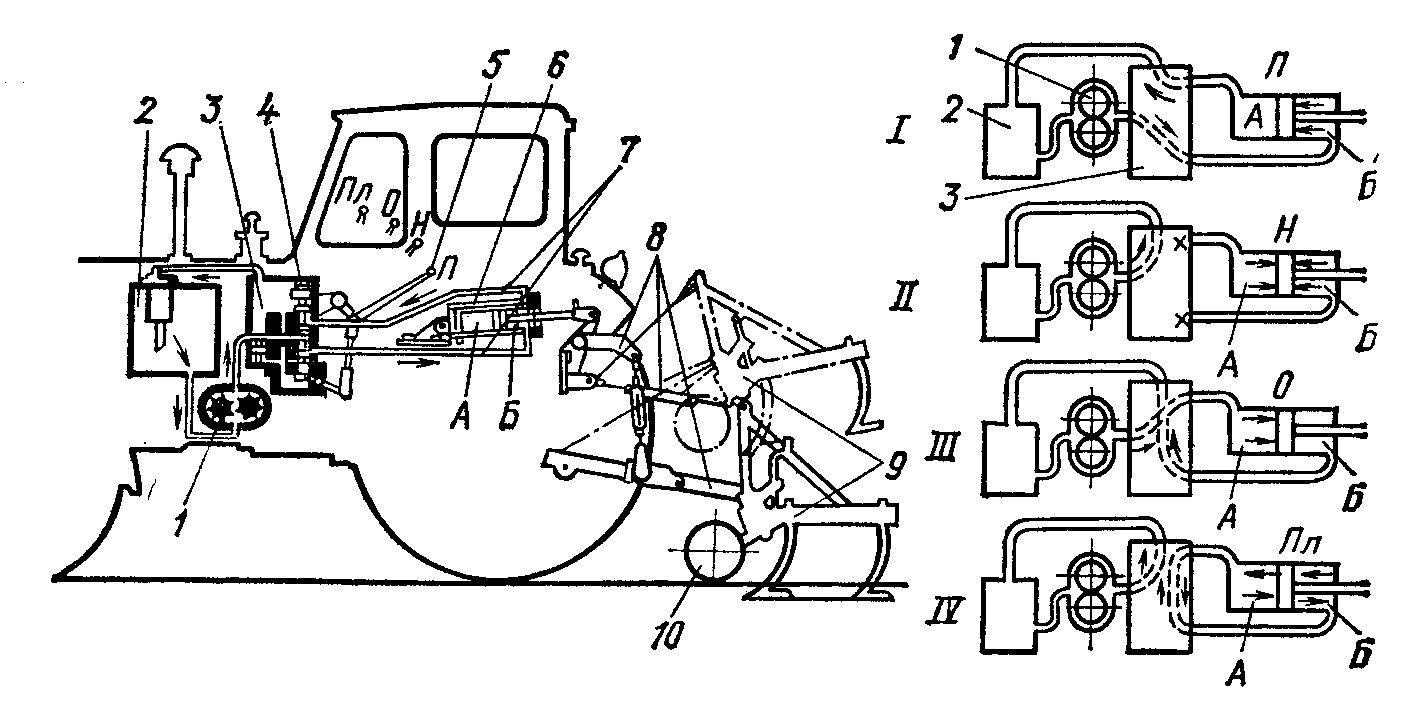

Гидросистема

Трактор укомплектован универсальной раздельно-агрегатной гидросистемой, емкость бака которой составляет 25,5 литра (+/-0,5 л). Данные подачи насоса (при номинальной частоте вращения коленвала) составляют не менее 45 л/ мин. Максимальное давление в гидравлической системе – 20 -2 Мпа.

Гидросистема комплектуется шестеренчатым насосом НШ32А-3 (или НШ32М-3 правого вращения). Подача агрегата составляет не менее 45 литров в минуту. Привод насоса – от силового агрегата через приводные шестерни вала отбора мощности.


Источник фото: like-sumy.com.ua Фото МТЗ-82.1

Система охлаждения МТЗ 82:схема,объём и устранение неполадок

Функцией системы охлаждения двигателя внутреннего сгорания является обеспечение теплового рабочего баланса, при котором все детали механизмов без заклинивания с учётом тепловых расширений и обеспечением оптимального скольжения во всех трущихся поверхностях. Фактор температурного режима работы агрегата влияет на износ деталей двигателя, выдаваемую мощность и расход топлива и как следствие на все эксплуатационные показатели.

Для дизельного двигателя Д 240 оптимальным режимом работы есть температура 80 – 95 ̊ С.

Дополнительной функцией системы является отопление кабины трактора МТЗ 80 (82) в холодное время года через дополнительный теплообменник – печку оборудованный нагнетательным вентилятором с электродвигателем.

Неисправности агрегата и его обслуживание

В эксплуатационном периоде радиаторов тракторов МТЗ-80 и МТЗ-82 порой происходят непредвиденные ситуации, ведущие за собой поломку или износ деталей. Самые частые неисправности радиатора:

  • В патрубке обнаружены отложения, которые могут оказаться внутри двигателя или уже присутствуют там;
  • Повреждены ключевые элементы системы, в том числе сердцевина, из-за скопления мусора и грязной воды;
  • При заливке не очищенной воды появляются реагенты, пагубно влияющие на стабильную работу охлаждения;
  • Наблюдаются сбои в работе узла;
  • Протечки в пластинчатых трубах.

При незначительных поломках и на начальной стадии загрязнения системы радиатора вышедшие из строя узлы можно отремонтировать. Однако, в случае, когда проблема обретает глобальный характер, необходимо полностью заменять весь агрегат на новый. Чтобы этого не потребовалось, желательно систематически проводить ТО и профилактические осмотры машины.

источник

Неполадки и неисправности в системе

Признаком неисправности системы является перегрев двигателя. Первой причиной может быть снижение уровня охлаждающей жидкости в результате течи соединительных резиновых патрубков. После обнаружения причины течи её устраняют затяжкой уплотнительных хомутов или заменой патрубков при их порывах.

Внимание! Для проверки уровня жидкости крышку радиатора открывают осторожно, так как кипяток может выплеснуться из горловины и нанести ожоги. Перед открытием двигателю дают немного остыть, затем, став с наветренной стороны в защитных рукавицах, открывают крышку.

Плохое натяжение или обрыв ремня привода помпы и вентилятора

Причиной перегрева дизеля может быть недостаточная производительность водяного насоса и вентилятора в результате проскальзывания ременной передачи привода. Устраняют буксование регулировкой натяжки ремня. При монтаже или натяжении ремня вентилятора в МТЗ-80(82) степень натяжки изменяется смещением положения генератора, так как шкив узла одновременно выполняет функцию натяжного устройства всего привода. Для регулировки отпускается гайка крепления генератора и смещением его корпуса изменяют степень натяжения. После установки нужного натяжения положение фиксируется затяжкой крепления генератора.

Проверка натяжки привода помпы Д-240

Прогиб ремня на участке «от шкива генератора до шкива коленчатого вала» не должен превышать 10-15 мм при нажатии пальцем руки с усилием 30 – 50 Н. Натяжение проверяют через каждые 60 часов работы. Чрезмерное натяжение приводит к повышенному износу подшипников и ремня привода. Плохое натяжение приводит к перегреву двигателя и износу ремня в результате проскальзывания.

Очистка радиатора

Загрязнение радиатора снаружи ухудшает теплоотдачу узла. Очищение от запыления и извлечение попавших в сетку радиатора и щели между трубками узла пожнивных остатков осуществляют струёй сжатого воздуха. Также нужно не допускать попадание на рабочую поверхность узла масла и топлива, так как масляный налёт будет провоцировать налипание пыли, снижая его теплоотдачу.

Неполное открытие клапана термостата

Отказ работы термостата приводит к работе системы по малому циклу «нагрева». Убедится в отказе работы клапана термостата можно, проверкой температуры патрубков и нижней ёмкости радиатора. Если двигатель нагрет и продолжает набирать температуру на холостых оборотах, при этом нижняя ёмкость радиатора не нагревается и патрубки холодные, значит, клапан не срабатывает и не пропускает жидкость по большому циклу. В этом случае клапан термостата демонтируют и заменяют.

Выход из строя насоса

Скрежет и писк при вращении помпы, а также появление течи и люфтов на оси вращения указывает на выход из строя узла. Причиной поломки водяного насоса, может быть, износ подшипников оси и выход из строя уплотнителей узла. Причинами быстрого износа могут быть чрезмерная натяжка приводного ремня, увеличивающая усилие на подшипники или несвоевременная смазка. Смазку помпы осуществляют через тавотницу при каждом ТО 1 и ТО 2. Замену вышедших из строя уплотнений и подшипников устраняют, осуществляя демонтаж узла с полной разборкой.

Промывка системы охлаждения

Эффективность работы системы снижается в результате образования на стенках водяной рубашки двигателя теплоизолирующей накипи. Так, при наросте отложений в 1 мм — увеличивается расход топлива на 8%, а при дополнительном нарастании повышается температура деталей цилиндропоршневой группы. Накипь уменьшает проходимость каналов водяной рубашки, нарушая циркуляцию. Периодически через 1000 моточасов работы или при сезонном обслуживании осуществляют профилактическую промывку системы. На первом этапе — промывают водой, удаляя осадок и ржавчину. На втором — заливают раствор, в состав которого входят каустическая или стиральная сода 750 грамм, 250 грамм керосина на 10 литров воды. С раствором в системе работают 7-8 часов, после реагент заменяют водой и работают 5 минут, после производят слив. В заключение осуществляют 2-3 промывки рубашки водой.

накипь в системе охлаждения

Нарушения целостности системы

Самой серьёзной поломкой в системе может быть разгерметизация в результате появления трещин в водяной рубашке или металоазбестовой прокладке между блоком двигателя и ГБЦ . В результате нарушения жидкость может попадать в один из цилиндров о чём будет свидетельствовать паровой белый выхлоп отработанных газов. Также жидкость может попадать в систему смазки и стекать в поддон двигателя. При нарушении прокладки ГБЦ в результате прорыва отработанных газов в систему охлаждения возникает избыточное давление и поднятие температурного режима. Во всех описанных случаях рекомендуется заглушить двигатель до обнаружения и устранения неполадки, так как работа на перегретом двигателе приводит к износу прогоранию или заклиниванию с разрушением блока и деталей цилиндропоршневой группы.

Марки и заправочный объем

Емкость узлов не является предопределяющей для заправки. Заливать в систему необходимо определенное количество масла или смазки. Прежде чем заливать жидкость или смазывать узлы, необходимо уточнить, какую марку необходимо использовать.

При работе трактора в холодное время года при температуре до +5 С необходимо использовать моторное масло М-8ДМ, которое соответствует ГОСТ 8581-78. Заливать необходимо 12 литров. То же количествао смазки, но уже марки масел М-10ДМ по ГОСТ 8581-78 необходимо обновить при температуре окружающего воздуха +5 С и более. Менять смазку необходимо каждый 500 мч. Использовать можно и альтернативные варианты: М-10Г2К и М-10Г2. Первый образец меняется каждые 250 мч, а второй 500 мч.

В топливный насос можно заливать одно из вышеперечисленных масел. Причиной замены жидкости в узле может стать его ремонт. В остальных случаях заливать его не требуется. В топливный насос вмещается 0,25 л моторного масла.

Воздухоочиститель – еще один узел трактора, который требует наличия моторного масла. Но здесь есть особенность. Можно добавлять отработку, дав ему отстояться. Замена производится каждый 500 мч. Но обязательно знать, сколько литров масла добавлять. В этом случае – 1,5 л.

Заправочная емкость силовой передачи – 40 литров. Система заправляется полностью. При каждом очередном плановом то необходимо заменить 40 литров трансмиссионного масла ТАп-15В, ТСп-10 или ТСп-15К. Можно дублировать другим – ТАД-17.

Колесный редуктор вмещает 3,7 л того же масла, что и в трансмиссию. В отличие от других элементов, в редуктор необходимо заполнять сразу в двух точках. Колесные редуктор, верхняя коническая пара, опора привода и приводной шкив заправляются Тап-15В и другими аналогичными маслами.

Все гидроагрегаты и ГОРУ заправляются модернизированным моторным маслом М-10Г2. Можно использовать и другие: М-8Г2К или М-10Г2К. Это же касается и гидроусилителя руля, туда заправляется такое же масло.

Смазка подшипника обводки выполняется Литолом-24. В качестве альтернативы можно использовать многоцелевую пластичную дублирующую смазку марки LCP-GM. Выполнять это необходимо как при эксплуатации, так и техническом обслуживании. Чтобы заполнить 0,2 литра рабочего объема, необходимо использовать специальный шприц. Нескольких нагнетаний будет достаточно.

Литол-24 можно назвать универсальной смазкой. Его используют в подшипнике ступицы в количестве 0,4 л, поворотном кулаке, шестерне раскоса, втулках, шарнирах, подшипниках в различном количестве.

При добавлении в насос отработанного дизельного масла необходимо учитывать, что зимой, когда температура опускается ниже -20 градусов оно может замерзнуть, поэтому актуально использовать веретенную смазку АУ. При температуре -55 актуально разбавление дизельным топливом на 15%.

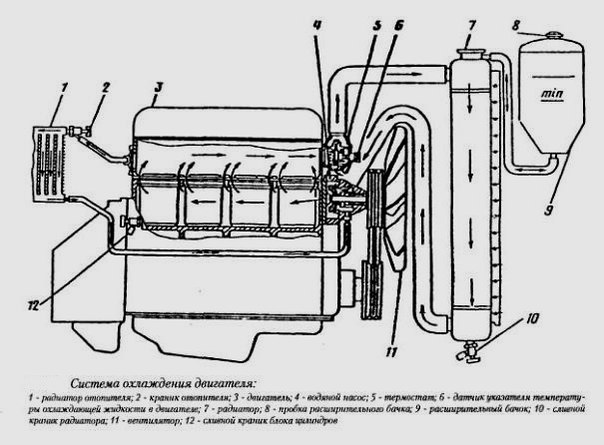

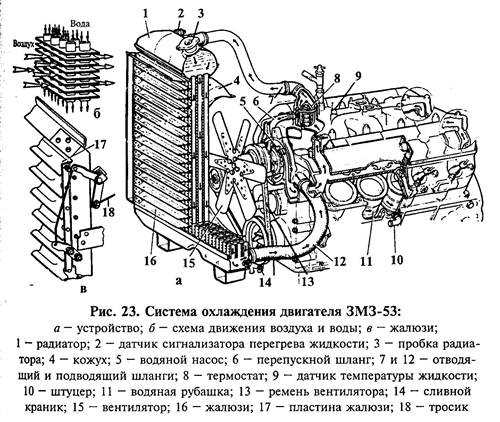

Принцип действия – всё просто и эффективно

Несмотря на довольно замысловатую конструкцию, охлаждающий комплекс трактора работает по очень простому принципу: двигательная помпа закачивает жидкость в охлаждающую рубашку, беря её из нижнего радиаторного бака и вытесняя отработавшую своё жидкость в бак верхний. Циркулируя по сердцевине радиатора жидкость, под воздействием воздуха из вентилятора, охлаждается до оптимальной рабочей температуры, после чего переходит в верхний резервуар, а на её смену помпа вновь закачивает новую охлаждающую жидкость из нижнего.

Если двигатель холодный, термостат отправляет охлаждающую жидкость напрямую в водяной насос, без её поступления в радиатор (имеет место так называемый малый круг циркулирования).

Основные поломки агрегата и его обслуживание

Несмотря на всю надёжность радиаторов, устанавливаемых на трактора МТЗ-80, по мере их эксплуатации могут возникать различные внештатные ситуации, влекущие за собой как профилактику работающих, так и замену вышедших из строя деталей. Как показывает практика, среди наиболее распространённых поломок, встречаются следующие:

  • Отложения, формирующиеся в охлаждающей системе двигателя;
  • Повреждения, которым подвержена сердцевина радиатора, а также вода и мусор, непосредственно в самом агрегате;
  • Негативное влияние различных реагентов;
  • Проблемы и сбои при работе отдельных компонентов охлаждающей системы;
  • Протечки, возникающие в пластинчатых трубах.

Ходовая часть

Ходовая система трактора МТЗ 82.1 построена по колесной формуле 4х4 таким образом, что обеспечивает высокие ходовые качества, простоту управления и обслуживание трактора. Подвеска задних колес — жесткая, передних колес — балансирующая, это объясняется двойной задачи: движения и управления передних колес.

Передний ведущий мост МТЗ 82.1 — с главной передачей, самоблокирующимся дифференциалом, конечными передачами, с коническими колесными редукторами, можно, при необходимости, отключить для экономии топлива.

Работа системы в зимнее время

При ночном снижении температуры ниже 0 ̊ С и использовании в охлаждающих системах воды после остановки двигателя по окончании работ производят слив жидкости из радиатора и блока, открывая соответствующие сливные краны, дабы избежать размораживания узлов и деталей, участвующих в охлаждении. Обычно эта техническая процедура регламентируется отдельным приказом по предприятию с утверждением даты начала действия и ответственных исполнительных лиц.

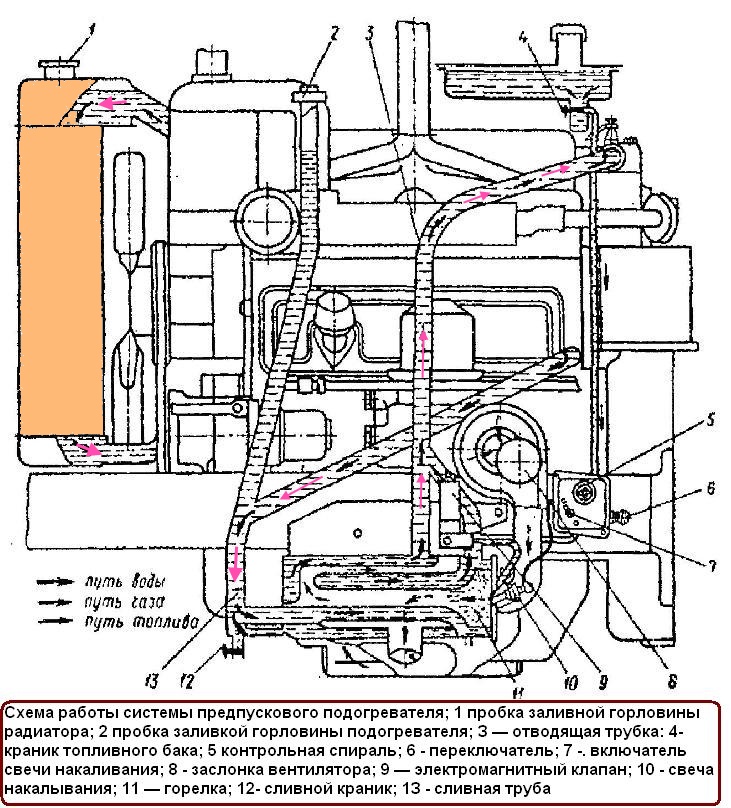

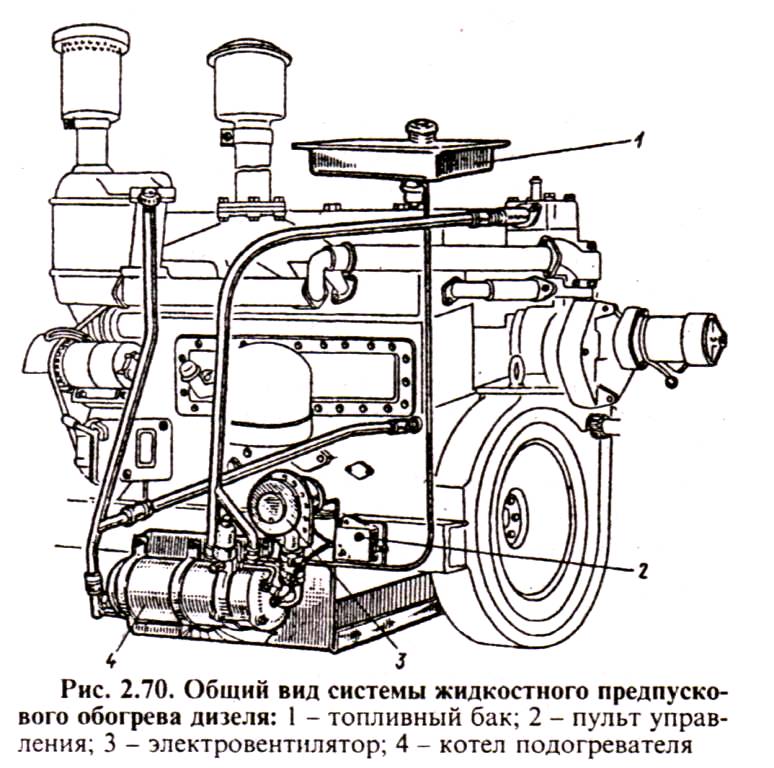

При работе в холодное время, для облегчения пуска двигателя практикуют подогрев охлаждающей жидкости непосредственно в блоке дизеля или отдельно перед заливом в систему. Подогреватель жидкости в системе охлаждения двигателя Д 240 устанавливается с левой стороны трактора вместо заглушки на блоке над стартером на три болта. В моторах Д 240Л это отверстие в блоке используют для соединения охлаждения пускового двигателя ПД 10 с системой охлаждения дизеля. Подогреватель запитывается от общей сети электроснабжения 220 В.

Подогреватель охлаждающей жидкости в двигателе Д-240

Капот трактора оборудуют утепляющим кожухом для уменьшения контакта с окружающей средой и сохранения теплового баланса двигателя. Рабочую температуру регулируют положением шторки радиатора исходя из режима работы и температуры атмосферного воздуха.

Дополнительно открытием подводящего крана открывают поток нагретой двигателем жидкости в теплообменник печки, обогревающей кабину трактора.

Особенности использования заправочных ёмкостей

Очень важно использовать правильный тип топлива – это обеспечит качественную и надёжную работу всех узлов и агрегатов. Подбирать его следует в зависимости от температурного режима, помня, что температура застывания самого топлива примерно на 10 градусов должна быть ниже, чем температура окружающего воздуха. Для заливки в бак можно использовать летний вариант топлива – для температуры 0 градусов и более, зимний – для минус 20 и 30 градусов (две разновидности) и арктический – для минус 50 градусов по Цельсию и ниже. При этом использование иных разновидностей топлива с большей вязкостью (масло соляркового типа) или же меньшей (например, керосин) является хоть и возможным в крайних случаях, но совсем нежелательным, поскольку это существенно ухудшает функционирование как фильтрующего комплекса в частности, так и всей топливной аппаратуры в целом.
Топливо, перед заправкой в трактор, должно отстояться на протяжении не менее 48 часов, быть максимально чистым и не иметь в своём составе воды или каких-либо механических примесей.

Заправку рекомендуется выполнять в конце рабочего дня, следя за тем, чтобы баки не оставались пустыми на длительный временной промежуток – это может привести к формированию конденсата, переходящего со временем в коррозию. Особо стоит следить за тем, чтобы выработка топлива не доходила до отметки оголения заборной трубки, поскольку это вызовет завоздушивание системы питания, с её последующим ремонтом (длительным и весьма дорогостоящим) – топлива в баке должно оставаться не менее 5-20 литров.

Промывка и заправка охлаждающей системы

Для заправки охлаждающего комплекса рекомендуется использовать тосол – он не содержит в своём составе никаких активных и вредных веществ, способных нанести вред системе или вывести её из строя. В редких, скорее даже крайних, случаях можно залить и воду – талую, дождевую или обычную колодезную, но с добавлением кальцинированной соды (примерно 1-1,2 г на 1 литр воды).

Что же касается объёмов заливки, то для верхнего бардачка уровень жидкости примерно на 5-6 см не должен доходить до уровня заливной горловины. Если жидкости будет налито больше, излишки её будут вытекать сквозь контрольный сливной выход, расположенный на радиаторе. Недолив жидкости негативно скажется на её циркуляции и вызовет скорый перегрев двигателя.

Для продления срока службы охлаждающей системы, примерно через каждые 2000 часов работы её следует промывать. Для этого используется особая смесь, приготовленная из содового раствора и керосина (около 2 литров). При такой промывке мотор должен работать не менее 12 часов кряду, а по её окончании радиатор дополнительно промывают чистой водой.

Возможен также и вариант, когда очистка проводится сжатым под высоким давлением воздухом – данный способ также достаточно эффективен, хотя и требует наличия специального оборудования.

Заключение

Охлаждающая система – один из тех элементов, которые требуют к себе постоянного и самого пристального внимания. При первых же признаках неисправности комплекса, следует провести его полную диагностику, отрегулировать работу проблемных деталей и компонентов, а при необходимости и заменить вышедшие из строя запчасти на новые. И не стоит откладывать данную процедуру на потом – промедление может стоить очень дорого.
