Мостовые и козловые краны
Мостовые и козловые краны относятся к кранам с мостовой балкой. Они имеют горизонтальную несущую ферму и перемещающиеся по ней одну или две грузовые тележки. Несущая ферма крана может передвигаться по специальным подкрановым рельсовым путям. Подъем и опускание груза и перемещение грузовых тележек осуществляется посредством барабанов и канатно-блочной системы. Для передвижения кранов по рельсовому пути на ходовых тележках крана устанавливается электромеханический привод.
У мостовых кранов (рис. 1) несущая ферма (мост) опирается непосредственно на ходовые колеса.
Подкрановые пути мостовых кранов помещаются на высоких эстакадах. Это позволяет размещать под эстакадой различное технологическое оборудование, улучшая тем самым использование территории склада. На лесных складах для разгрузки лесовозного подвижного состава и штабелевки хлыстов и деревьев применяются мостовые краны КМ-3001, КМ-З0Г и КМ-3076.
Мостовой кран КМ-3001 имеет грузоподъемность 30 т, пролет крана 31,5 м, наибольшая высота подъема крюка 12 м, скорость подъема груза 0,13 м/с, перемещения грузовой тележки 0,66 м/с и перемещения моста 1,33 м/с.
Краны КМ-З0Г и КМ-3076 имеют также грузоподъемность 30 т, но пролет кранов 32 м. Скорость подъема груза соответственно 0,13 и 0,33 м/с, передвижения моста 1,3 и 1,67 м/с. Суммарная мощность двигателей составляет у крана КМ-З0Г 94 кВт, а у крана КМ-3076 141 кВт.

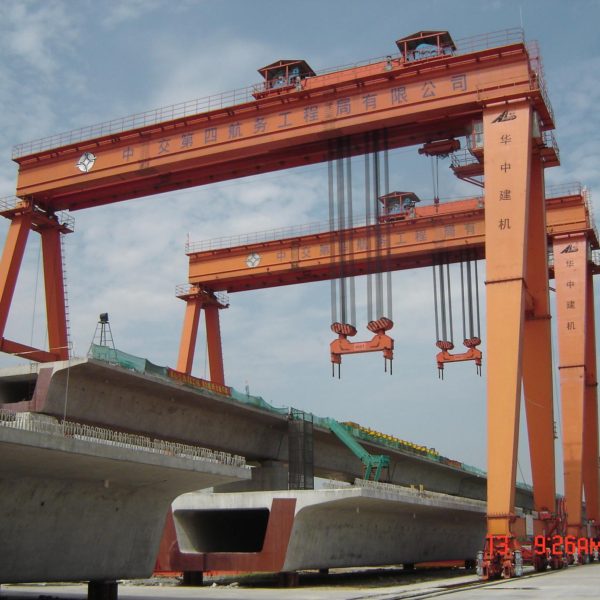

Козловые краны представляют собой разновидность мостовых, у которых в качестве опор, поддерживающих мост на определенной высоте, служат козлы. Козловые краны разделяются на два типа: поперечные и продольные.
Краны первого типа (рис. 2) седлают штабель и при работе перемещаются вдоль него.
Подкрановые пути располагаются между штабелями. Передвижение крана вдоль фронта штабелей происходит по рельсовому пути посредством траверсной тележки.
Козловые продольные краны (рис. 3) в отличие от поперечных, имеют пролеты значительно больших размеров, рассчитанные на укладку штабелей в пролете крана.
При установке в рабочее положение они перемещаются вдоль фронта погрузки. В процессе погрузки происходят подъем и опускание груза, а также горизонтальное передвижение посредством тележки, перемещающейся по мосту в пределах пролета крана. Козловые краны рассчитаны на укладку материалов в штабеля высотой не более 6…8 м. Длина штабелей зависит от их расположения в пролете крана.

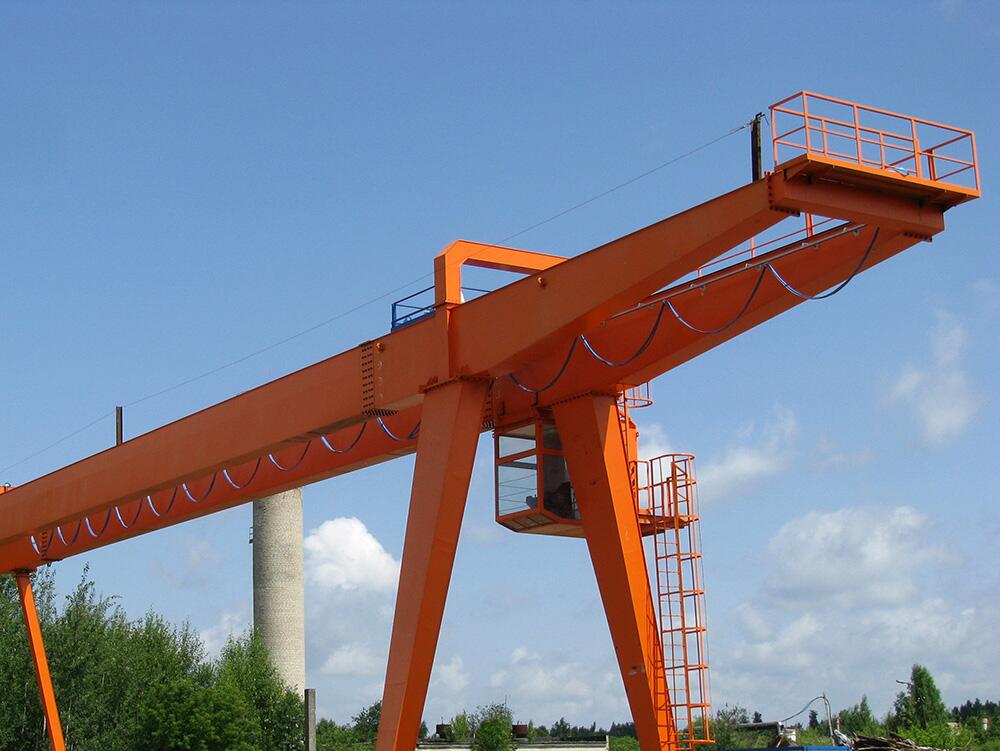

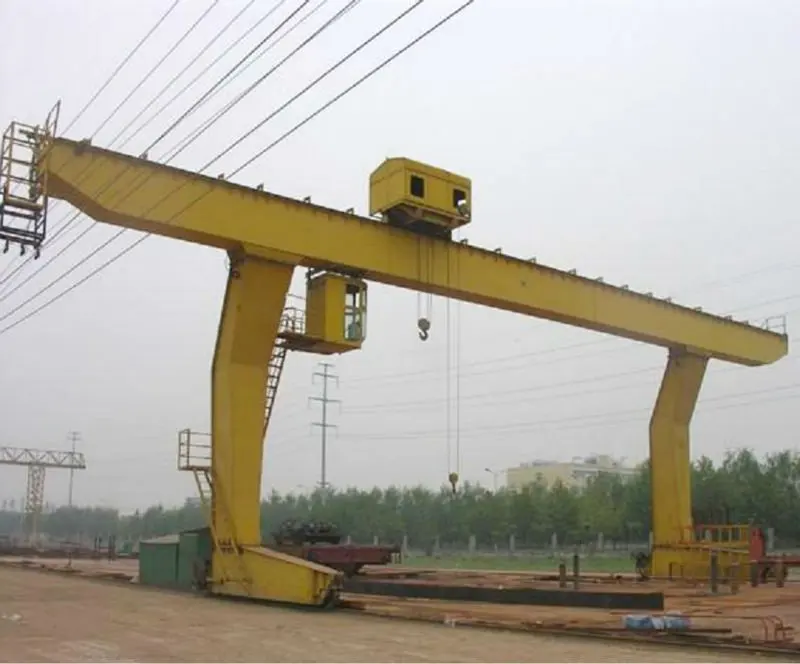

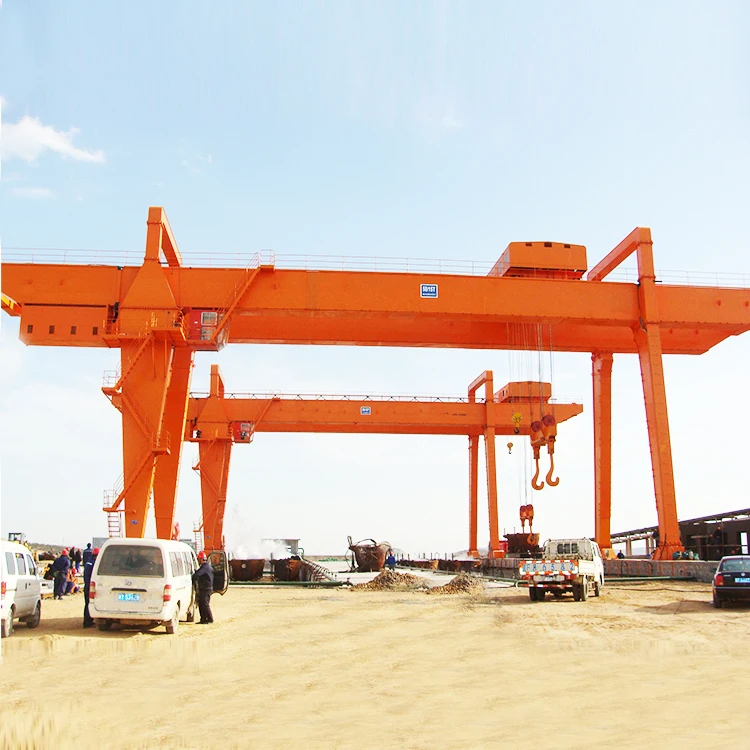

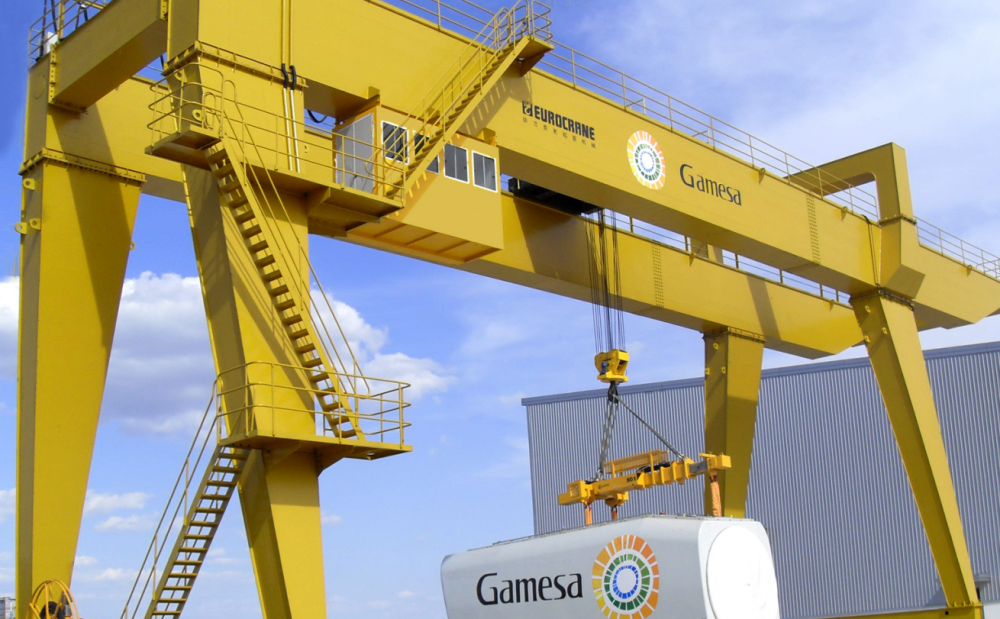

Различают бесконсольные козловые краны (рис. 4) и консольные козловые краны (рис. 5).

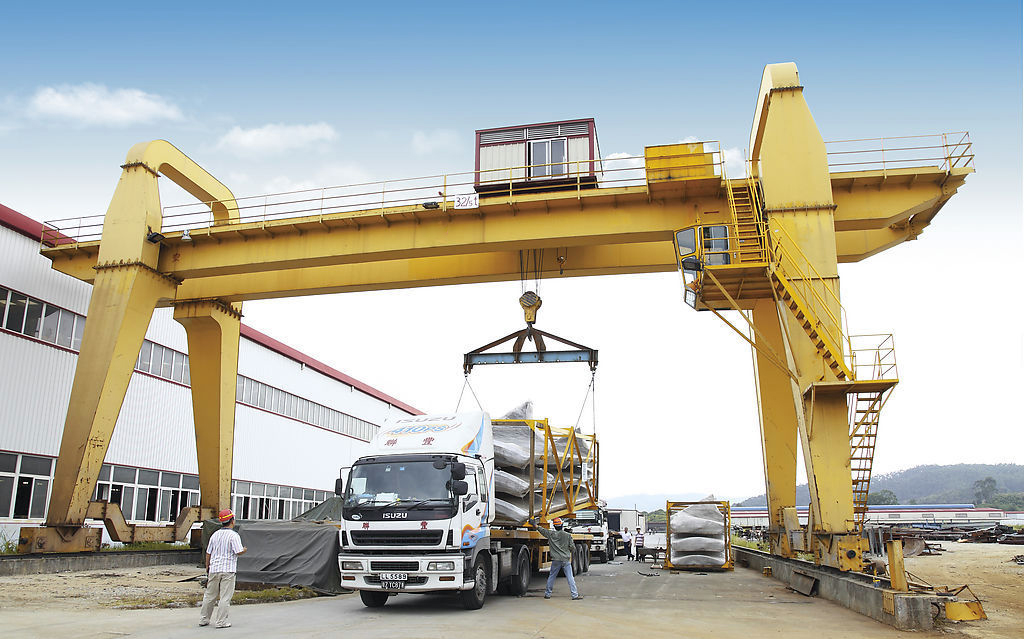

У последних длина моста больше расстояния между опорами, поэтому для перемещения груза опоры у них делаются портальными. Транспортные пути и штабеля материалов размещаются как в пролете крана, так и под консолями. Привод механизмов козловых кранов осуществляется электродвигателями постоянного и переменного тока посредством гибкого кабеля или троллейной линии.
Козловые краны находят применение на нижних складах леспромхозов и лесоперевалочных комбинатах, а также на складах сырья деревообрабатывающих и целлюлозно-бумажных комбинатов для разгрузки и погрузки железнодорожных составов, штабелевки материалов, а в некоторых случаях для выгрузки леса из воды. К козловым кранам относятся бесконсольные краны К-305Н, К-405, К-505, ЛТ-62 и консольно-козловые ККУ-7,5, ККУ-10, ККС-10, КСК-30-42В, ККЛ-32, ККЛ-16 и др.
Техническая характеристика некоторых козловых кранов приведена в табл. 1.

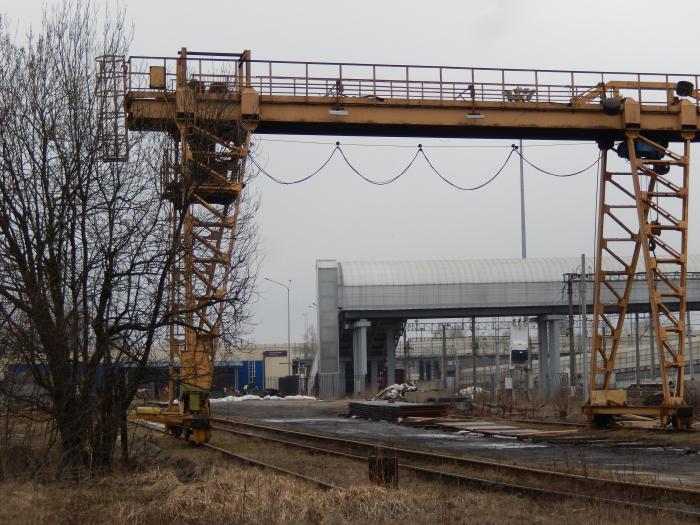

Козловой кран ЛТ-62 (рис. 6) имеет мостовую несущую ферму решетчатой конструкции, опирающуюся на жесткую и шарнирную опоры.
Каждая из опор (установлена на две тележки – ведущую и неприводную, которые взаимосвязаны с помощью затяжки. Несущая ферма состоит из отдельных секций, соединенных болтами. При удалении средней секции пролет крана уменьшается с 40 до 32 м. По концам несущей фермы установлены две лебедки для подъема и опускания груза. На жесткой опоре располагается лебедка грузовой тележки, которая движется по рельсам, уложенным на верхний пояс несущей фермы. По концам рельсового пути установлены ограничители передвижения грузовой тележки. Управление всеми механизмами крана сосредоточено в кабине крановщика, которая расположена в верхней части жесткой опоры.
Кран при помощи двух ведущих ходовых тележек перемещается по подкрановому пути, по обоим концам которого установлены тупиковые упоры с ограничителями.
Они отключают и затормаживают электродвигатели обеих ведущих ходовых тележек крана.
Схема запасовки грузового и тягового канатов приведена на рис. 7.
На кране установлены ограничители грузоподъемности и крайнего верхнего положения траверсы подъема груза. Козловые краны К-305Н, К-405 и К-505 имеют соответственно грузоподъемность 30, 40 и 50 т, а пролет 32, 26 и 20 м.
Консольно-козловой кран KKЛ-32 (рис. 8) имеет несущую ферму коробчатой сварной конструкции.
Она установлена на две коробчатые опоры, каждая из них опирается на раму ходовых тележек крана. Грузовая тележка с кабиной крановщика располагается на несущей ферме, состоящей из трех соединенных между собой секций. Вдоль фермы идут рельсы, по которым перемещается грузовая тележка, а по концам фермы закреплены упоры, ограничивающие путь ее перемещения. Грузовая тележка располагается консольно по отношению к несущей ферме, что облегчает перемещение поднятой пачки грузов с пролетной части несущей фермы на ее консоли.
Механизм подъема и опускания груза помещен на грузовой тележке и состоит из двух одинаковых однобарабанных лебедок, каждая из которых имеет электродвигатель, редуктор, барабан и электрогидравлический тормоз.
Схема запасовки каната для подъема и опускания груза приведена на рис. 9.
Механизм передвижения грузовой тележки включает две приводные ходовые тележки с двухребордными ходовыми колесами, которые катятся по рельсу, уложенному на верхнем поясе несущей фермы, балансир, располагаемый на опоре, два катка балансира катятся по рельсу, находящемуся сбоку несущей фермы, и два регулируемых катка, опирающиеся на рельс, также находящийся сбоку несущей фермы, но с другой стороны от балансира.
Грузовая траверса крана представляет собой сварную раму, на которой располагаются подвижные блоки полиспастов и механизм поворота грейфера.
Консольно-козловой кран ККС-10 (рис. 10) является модернизацией ранее выпускавшихся консольно-козловых кранов ККУ-7,5 и ККУ-10.
Кран ККС-10 состоит из несущей фермы, опирающейся на две опоры, одна из которых соединена с фермой жестко, а другая шарнирно. Несущая ферма представляет собой решетчатую конструкцию прямоугольного сечения. Она имеет три средние секции и две консоли, соединенные между собой болтами. Пролет крана 32 м, он может быть уменьшен до 20 м посредством средней секции фермы длиной 12 м. К нижнему поясу несущей фермы прикреплен двутавровый монорельс, по которому передвигается грузовая тележка с кабиной крановщика.
Кинематическая схема приводной ходовой тележки крана приведена на рис. 11.
Схема запасовки грузоподъемного каната и кинематическая схема механизма подъема и опускания груза представлены на рис. 12.
Грузовая тележка перемещается по монорельсу вместе с кабиной крановщика, которая связана с тележкой шарнирно. Грузовая тележка приводится в движение однобарабанной лебедкой, установленной на несущей ферме под шарнирной опорой.
Схема запасовки тягового каната и кинематическая схема тяговой лебедки приведены на рис. 13.
Изменение направления движения грузовой тележки достигается реверсированием электродвигателя. Электроэнергия подается к крану по гибкому кабелю, который наматывается на кабельный барабан вместимостью 100 м. Управление краном ведется из кабины крановщика.
Кран ККС-10 имеет ограничители высоты подъема груза, передвижения грузовой тележки и крана по рельсовому пути. Кроме того, для предотвращения самовольного передвижения крана по рельсовым путям при сильном ветре на приводных ходовых тележках установлены противоугонные захваты.
Кран ККС-10 монтируется с помощью двух полиспастов с тяговым усилием 50 кН без использования других грузоподъемных механизмов.
Чем мостовой кран отличается от козлового?
Для перемещения грузов на различных площадках широко применяются мостовые и козловые краны. Зачастую при выборе грузоподъемного оборудования возникает множество вопросов. Какой кран подойдет лучше для решения конкретной задачи? Чем отличаются разные виды механизмов? Для того чтобы сделать верный выбор, для начала необходимо подробнее рассмотреть каждый тип крана и его особенности.
Мостовые краны
Подобная техника представлена в виде конструкции, состоящей из поперечной балки и системы передвижения в виде параллельных путей. Рельсы устанавливаются прямо в стену.
Другой тип механизма отличается тем, что пролетная балка фиксируется на стационарные опоры с наземным креплением.
Преимущества мостовых кранов:
- безопасность при использовании;
- грузоподъемность до 50 т;
- длительный срок эксплуатации;
- быстрая окупаемость.
Среди недостатков этого кранового оборудования стоит отметить дорогостоящий монтаж и сложное сервисное обслуживание, предполагающее наличие отдельной ремонтной зоны
Применение
Кран мостовой чаще всего встречается на объектах металлургической промышленности, в складских помещениях и цехах. Основное назначение заключается не в поднятии грузов, а их переносе.

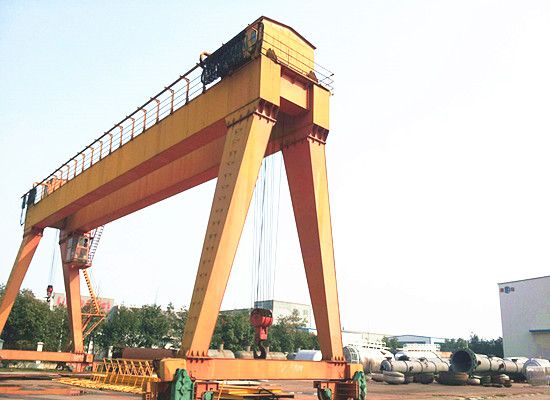

Козловые краны
В отличие от предыдущего устройства кран козловой состоит из специальных неподвижных стоек с поперечной платформой, которая двигается по наземным путям с помощью колес. Козловое оборудование может быть оснащено различными подъемниками и подходит даже для перемещения взрывоопасных материалов.
Плюсы:
- мобильность;
- отсутствие нагрузки на стены и эстакаду.
К минусам козловых механизмов относят ограниченный угол обзора для машиниста.
Сфера использования
Подобные краны можно легко демонтировать и перенести на новое место, поэтому они эффективны для работы на стройплощадках, в портах и на других открытых зонах.

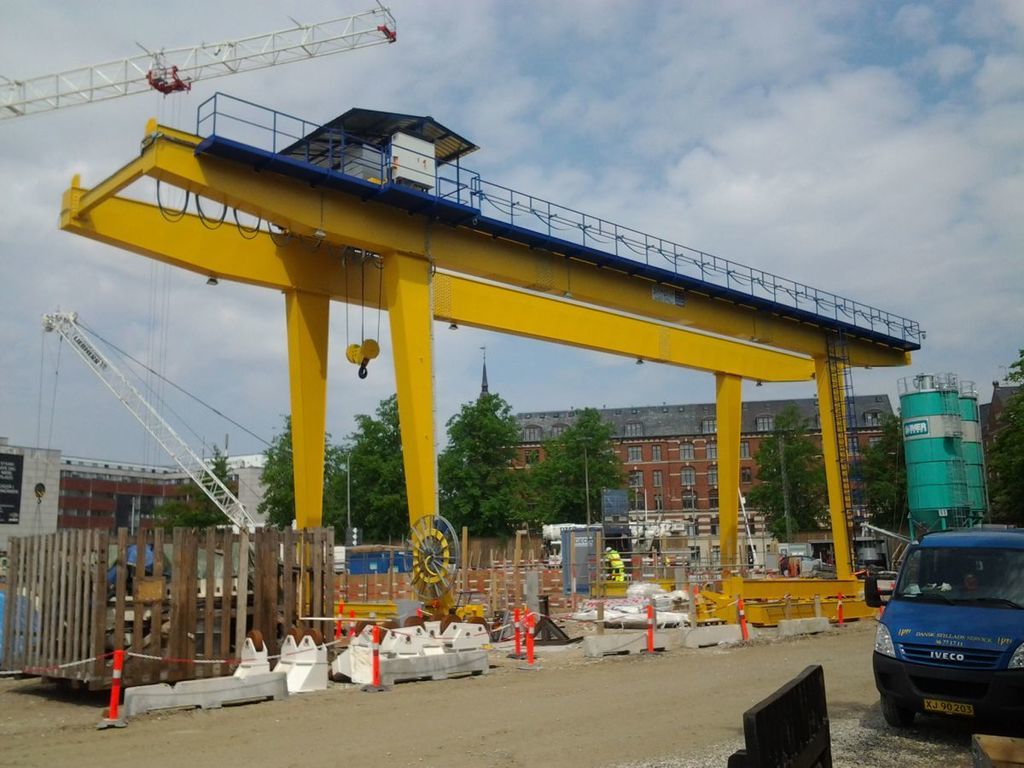

Отличия мостового и козлового кранов
Ключевая особенность, позволяющая не перепутать эти устройства, – общие габариты. Мостовые краны с подвесным креплением могут быть небольшими по размеру, что особенно актуально в маленьких помещениях. Козловые краны больше рассчитаны на просторные цеха.
Основное различие заключается в подвижности опор. В целом данные механизмы имеют схожую конструкцию, включающую следующие элементы:
- захватные устройства разных видов: крюки, магниты, тележки и т.д.;
- захватно-передвижной узел с дистанционным или ручным управлением;
- наличие одно- или двухбалочной платформы.
Считается, что статичное оборудование более безопасно для оператора и рабочих на площадке, т.к. обеспечивает широкую обзорную площадь. Именно поэтому для работы в опасных многолюдных цехах лучше выбирать неподвижную технику.
Оба механизма надежны и могут использоваться для проведения погрузочно-разгрузочных работ. При выборе крана стоит ориентироваться на особенности рабочей площадки и габариты грузов, которые планируется переносить.
Related posts
Мостовые козловые краны – регулируемые, переносные и специальные варианты
Подъемник козлового крана имеет балку, поддерживаемую двумя опорами, оснащенными поворотными роликами для работы в определенной области. Это оборудование поднимает тяжелые материалы и может перемещаться механическим или ручным способом под нагрузкой.
Spanco предлагает широкий выбор больших и малых козловых кранов для улучшения процессов обработки материалов и производства на вашем предприятии. У нас есть несколько конфигураций, поэтому вы можете выбрать козловой кран, который лучше всего подходит для вашего приложения или конструкции.
Для перемещения и подъема тяжелых материалов не обязательно устанавливать дорогостоящее оборудование или постоянно менять оборудование.
- Мощные козловые краны быстро и легко собираются и разбираются, что делает их идеальными для использования в арендованных помещениях или на нескольких рабочих площадках. Козловые краны Spanco
- просты в установке и перемещении.
- При необходимости V-образные направляющие и направляющие уголки просто крепятся болтами к существующему полу.
Козловые краны Spanco не имеют себе равных по дизайну, прочности, долговечности и качественной конструкции:
- Прецизионные допуски и сварка обеспечивают выравнивание компонентов и стабильность работы.
- Мы используем американские двутавровые балки стандартного качества и широкополочные балки.
- Все гайки, болты и штифты покрыты коррозионностойким покрытием, а все порталы окрашены желтой промышленной эмалью Spanco.
- Доступны варианты использования вне помещений, включая внешние покрытия и двигатели из нержавеющей стали.
Ручные материалы и производственные рабочие места с регулируемыми козловыми подъемными кранами
Специальные козловые краны можно использовать под существующими системами мостовых кранов или для наружного применения. Отрасли включают:
- Строительные площадки
- Сталелитейные заводы
- Рельсовые станции
- Свалки металлолома
- Производственные помещения
- ОВКВ
- Верфи
Системы мостовых козловых кранов компании Spanco отличаются превосходным дизайном, обеспечивающим качество конструкции, прочность и долговечность.
Точные допуски на сварку обеспечивают выравнивание компонентов и устойчивость портала во время работы. В отличие от многих других больших и малых козловых кранов, наши краны можно перемещать под нагрузкой.
Другие преимущества наших козловых кранов для продажи включают:
- Повышение производительности труда: Козловые краны легко поднимают тяжелые материалы, устраняя необходимость в ручном труде. С портальной системой рабочие могут добиться большего.
- Упрощенный рабочий процесс: Все заводские козловые краны Spanco можно перемещать, поэтому вы можете перемещать оборудование при изменении рабочего процесса или объекта.
- Гибкая модульная конструкция: Козловые краны имеют модульную конструкцию, которая не требует существующих опорных конструкций, поэтому вам не нужно устанавливать на своем объекте постоянные опорные балки или опорные колонны.
Варианты моторизованных козловых кранов
Моторизованная тележка Моторизованные тележки совместимы с козловыми кранами Spanco.
При использовании моторизованной тележки Spanco рекомендует использовать наши системы козловых кранов серии PF или T.
Spanco предлагает три типа подвесного кнопочного управления моторизованным ходом для наших моделей одноопорных, широкофланцевых и козловых кранов серии PF: гусеница с V-образной канавкой, направляющий угол и полностью безрельсовый ход.
Ход гусеницы с V-образной канавкой
Используя направляющую с V-образной канавкой с обеих сторон системы и ролики с V-образной канавкой, портал может быть моторизован для перемещения по прямой фиксированной траектории.
Перемещение направляющего уголка
В зависимости от требований применения направляющий уголок может быть установлен только с одной стороны системы, а с другой стороны системы используются только ролики. Для большей производительности вместо направляющего уголка используется направляющий канал. Этот вариант моторизации также обеспечивает движение вперед и назад только для фиксированного прямолинейного движения.
Безрельсовое движение
В зависимости от ваших требований, безрельсовое движение может быть выравнивающим или управляемым. Выравнивание безрельсового движения обеспечивает движение вперед и назад только по фиксированному прямому пути. Управляемое безрельсовое движение позволяет поворотной системе поворачиваться. Однако управляемое безрельсовое движение имеет большой радиус поворота и требует достаточно места на вашем объекте.
К преимуществам моторизованных козловых кранов относятся:
- Эргономичные элементы для защиты рабочих
- Повышение производительности за счет легкого перемещения тяжелых грузов
- Легко транспортируется, чтобы приспособиться к вашему рабочему процессу и планировке помещения
Варианты переносных и нестандартных козловых кранов для продажи
С помощью переносного козлового крана вы можете работать в любом месте на своем предприятии. Вы можете легко перемещать переносные козловые краны для перемещения и подъема тяжелых материалов на открытом воздухе или на производственном объекте.
Портативные козловые краны могут использоваться для обслуживания предприятий и транспортных средств, требующих перемещения и замены оборудования и механизмов.
Наши системы переносных козловых кранов включают:
- Серия A: Серия A — это переносные портальные модели с фиксированной и регулируемой высотой. Эта серия доступна из стали или полностью из алюминия.
- Серия E: Серия E — это прочный и надежный переносной козловой кран. Он поставляется в двух вариантах: кран с фиксированной высотой грузоподъемностью до 5 тонн и кран с регулируемой высотой грузоподъемностью до 3 тонн. Модель с регулируемой высотой можно перемещать с шагом 6 дюймов.
- Серия T: Серия T регулируется по пролету, высоте и колеи для установки под препятствиями над головой, прохода через дверные проемы и проходы, а также для перехода на другие этажи объекта. Дополнительный комплект тележки делает регулируемую по трем направлениям серию T еще более транспортабельной. Комплект тележки прикрепляется к раме роликов, превращаясь в переносную ручную тележку. Он доступен во всех стальных или алюминиевых вариантах двутавровой балки.
- Серия PF: Серия PF имеет большую грузоподъемность, большую высоту и более длинный пролет по сравнению с другими нашими козловыми кранами. Доступные как в одноопорном, так и в традиционном двухопорном исполнении, наши козловые краны серии PF могут быть оборудованы для обеспечения перемещения с помощью электропривода.
Комплект тележки прикрепляется к раме роликов, превращаясь в переносную ручную тележку. Он доступен во всех стальных или алюминиевых вариантах двутавровой балки.Полностью алюминиевые модели серии A
Полностью алюминиевые модели Spanco серии A — это легкие и портативные решения для обработки материалов. Они имеют:
- Наборы регулируемых пролетов для самостоятельной регулировки
- Альтернативные виды роликов и колесных тормозов, включая пневматические шины
- Дополнительные комплекты лебедки для регулировки высоты для изменения высоты балки
Универсальные варианты для удовлетворения любых потребностей
Spanco предлагает к продаже сотни готовых мостовых подъемных кранов.
Все наши козловые краны могут быть полностью адаптированы к вашим требованиям. Наша команда инженеров создаст для вас индивидуальный козловой кран, в котором есть все необходимое для эффективной обработки материалов на вашем объекте. Покупайте козловые краны и дайте нам знать, если вам нужен индивидуальный вариант!
Помимо наших настраиваемых опций, на все козловые крановые системы Spanco распространяется лучшая в отрасли гарантия. Наши ручные системы и оборудование имеют 10-летнюю гарантию, а наши моторизованные системы, оборудование, краски и покрытия для неалюминиевых компонентов имеют двухлетнюю гарантию.
Мы хотим, чтобы наши продукты были надежными, и позаботимся о том, чтобы в них не было дефектов материалов и изготовления. Именно поэтому мы используем:
- Гайки, болты и штифты с антикоррозионным покрытием
- Высококачественные, долговечные ролики
- Стандартные высококачественные балки
- Прецизионная сварка и допуски для обеспечения выравнивания компонентов и устойчивости портала
Посмотрите наши продукты и свяжитесь с нами сегодня!
Если вам нужна система мостового козлового крана, обращайтесь в Spanco.
Мы обладаем более чем сорокалетним опытом производства высококачественного и экономичного погрузочно-разгрузочного оборудования. Наши подвесные системы помогают перемещать и закреплять материалы и машины для различных отраслей промышленности. Мы будем работать с вами, чтобы настроить заводской портал в соответствии с вашими потребностями.
Просмотрите продукты для каждой категории, чтобы ознакомиться с нашими предложениями, и используйте наш инструмент выбора системы, чтобы выбрать козловой кран по типу системы, способу передвижения, высоте и грузоподъемности. Найдите представителя или свяжитесь с нами через Интернет, чтобы узнать больше о том, что мы можем сделать для вас.
Основные отличия козлового крана от мостового крана — REID Lifting Inc.
Основные отличия козлового крана от мостового крана
Подъем REID
Козловые системы
Козловые краны и мостовые краны являются типами подъемных устройств.
Оба они могут использоваться для операций подъема и опускания и могут приводиться в действие вручную или с помощью электропривода. Оба типа кранов можно использовать внутри помещений, а козловые краны также можно использовать на открытом воздухе.
Мостовой кран, часто называемый мостовым краном, имеет форму разводного моста, тогда как козловой кран имеет мостовой мост, поддерживаемый собственной рамой. Мостовые краны крепятся к внутренней конструкции здания и монтируются на балки, поддерживающие крышу и стены здания. Они являются постоянной установкой на заводах и складах и могут поднимать очень тяжелые предметы.
Козловые краны более гибкие и универсальные, чем мостовые краны. Они полностью самодостаточны и поддерживаются собственными А-фреймами. Козловые краны обычно бывают на колесах или устанавливаются на гусеничной системе. Их намного проще и быстрее собрать, чем мостовые краны, и их можно легко перемещать снаружи и внутри, а также с площадки на площадку, где это необходимо.
Когда вам нужно сверхпрочное подъемное устройство для перемещения очень тяжелых предметов, мостовые краны обладают самой высокой максимальной грузоподъемностью. Это связано с тем, что они монтируются в конструкцию здания для создания постоянного крепления и используются на складе или на заводе, где повторяющиеся процедуры выполняются на регулярной основе.
В тех случаях, когда требуется гибкость и мобильность, единственным вариантом являются козловые краны. Козловые краны обладают отличной грузоподъемностью и могут использоваться в самых разных условиях, включая доступ в ограниченное пространство и защиту от падения. Их можно комбинировать с рядом подъемников, талей и лебедок и использовать для подъема материалов, машин, оборудования и персонала.
Дополнительным преимуществом козловых кранов является то, что они часто устанавливаются на колесиках, создавая мобильное подъемное устройство, которое обеспечивает более экономичное решение, которое может обслуживать всю рабочую площадку в различных областях применения.
