Характеристики экскаватора-погрузчика JCB 4CX
Эксплуатационная масса экскаватора-погрузчика JCB 4CX (Джисиби) с полным топливным баком и экскаваторным ковшом шириной 610 мм
JCB 4CX – 7950 кг, 4CX Super – 8130 кг (Ковш и фиксированная рукоять)
JCB 4CX – 8660 кг, JCB 4CX Super – 8880 кг (Ковш, вилы и телескопическая рукоять)
Рулевая система экскаватора-погрузчика JCB 4CX (Джисиби) полностью гидрофицированная.
В случае остановки двигателя работает аварийная система рулевого управления.
Предусмотрены три режима рулевого управления: поворот двух колес, поворот четырех колес в противоположные стороны и поворот четырех колес в одну сторону. Режимы управления можно выбрать с помощью трехпозиционного переключателя на передней панели.
Характеристики рулевого управления JCB 4CX
Управление мостами – Рулевое
Поворот руля от упора до упора, м – 2,75
Диметр поворота по внешним колесам (без торможения), м – 9,1
Диаметр поворота по краю ковша (без торможения), м – 10,7
Диметр поворота по внешним колесам (с торможением), м – 8,0
Диаметр поворота по краю ковша (с торможением), м – 9,5

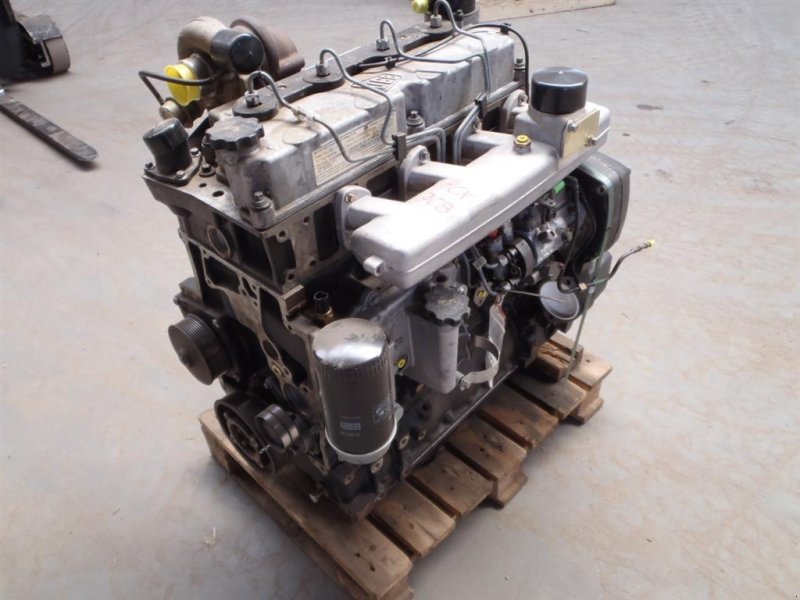

Двигатель экскаватора-погрузчика JCB 4CX
Конструкция и расположение двигателя JCB 4CX обеспечивают беспрепятственный доступ ко всем узлам и агрегатам при проведении ежедневных проверок и проведении регламентных технических обслуживаний.
Тип топлива – Дизельное
Топливный фильтр – Сменные картриджи плюс сепаратор для отделения воды от дизельного топлива
Воздушный фильтр – Двухступенчатый циклонного типа с сухим элементом
Масляный фильтр и смазка – Полнопоточный
Охлаждающая система – Вентилятор под давлением 1 бар.
Характеристики двигателя JCB
Четырехцилиндровый двигатель с прямой впрыском топлива Stage II/III
Наддув – Турбонаддув / Турбонаддув и охладитель
Рабочий объем – 4,4 л
Количество цилиндров – 4
Внутренний диаметр цилиндра, мм – 103
Ход поршня, мм – 132
Номинальная частота вращения, об/мин – 2200
Полная мощность, л.с – 74,2
Максимальный крутящий момент, Нм – 425 / 440
Максимальный крутящий момент об/мин – 1300
Задний мост JCB 4CX
Задний мост JCB разработан специально для установки на экскаваторах-погрузчиках и рассчитан на применение различных типов шин
Тип – планетарный редуктор JCB с пропорциональным крутящим моментом
Нагрузка на мосты, кг – 25000 (Статическая нагрузка) , 12500 (Динамическая нагрузка)
Передний мост JCB 4CX
Передний мост JCB разработан специально для установки на экскаваторах-погрузчиках и рассчитан на применение различных типов шин.
Тип – планетарный редуктор JCB с пропорциональным крутящим моментом
Самоблокирующийся дифференциал – Дополнительно
Нагрузка на мосты, кг
Статическая нагрузка – 25000
Динамическая нагрузка – 12500
Угол колебания – 16°
Кабина экскаватора-погрузчика JCB 4CX
Кабина экскаватора-погрузчика JCB 4CX (Джисиби) защищает оператора от падающих предметов и в случае опрокидывания машины. Большая площадь остекления (6,4 м ) и удачный дизайн кабины создают хороший обзор, обеспечивая безопасность оператора. Кабина соответствует стандартам ISO 3471 и 3449 (SAE J1040 b J231).
Регулируемое кресло на подвеске и удобное расположение рычагов управления. Уровень шума в кабине 73 дБ – самый низкий для машин данного класса. Радиосистема и магнитола с двумя акустическими колонками.
Доступ в кабину осуществляется через две большие двери, удобные для входа. Задние и боковые окна открываются полностью или частично. В составе оборудования кабины: ремень безопасности, 3-х скоростной обогреватель/обдуватель окон, стеклоочистители и омыватели переднего и заднего стекол, передний и задний звуковые сигналы, большие зеркала заднего вида, легко чистящийся пол.
Приборная панель расположена справа и оборудована дополнительной крышкой, которая защищает ее от повреждений. На панели находятся: указатель числа оборотов, счетчик моточасов, указатель уровня топлива, указатель температуры охлаждающей жидкости, цифровой счетчик пройденного пути, часы.
Кондиционер устанавливается в кабину дополнительно. Он обеспечивает отличное охлаждение, особенно, если работа осуществляется в странах с жарким климатом. Механическая подвеска сиденья обеспечивает оператору дополнительный комфорт.
Гидравлическая система экскаватора-погрузчика JCB 4CX
Стандартная гидравлическая система JCB 4CX «Открытый центр» с тремя шестеренными насосами и системой регулирования скорости и мощности гидропривода, которая при помощи регулирующего клапана автоматически меняет мощность гидропривода и скорость выполнения рабочих операций.
EcoDig – гидросистема с тремя гидронасосами обеспечивает такой же высокий поток и давление при более низких оборотах работы двигателя (1700 об/мин), что позволяет сократить потребление топлива на 15% без сокращения производительности (только на машинах с ручной коробкой передач или EasyControl).
Модулирующий клапан автоматически изменяет мощность гидропривода в соответствии с условиями копания в целях улучшения производительности – автоматически сбрасывает один насос, когда включена 4-ая передача на моделях с КПП Powershift. Переключатель системы регулирования скорости и мощности гидропривода позволяет использовать гидравлику JCB 4CX в зависимости от различных задач.
Альтернативная система «Открытый центр» применяет высокоэффективный регулируемый аксиально-поршневой насос переменной производительности.
Обе системы включают:
– простоту управления погрузчиком и экскаватором JCB 4CX, которая обеспечена благодаря малому усилию на рычагах и их удобному расположению.
– полнопоточный фильтр рабочей жидкости обеспечивает ее очистку от частиц крупнее 10 микрон.
Производительность насосов при 1700 об/мин (Система «Открытый центр» шестеренные насосы)
– Насос 1 и 3 – 82 / 80 л/мин
– Насос 2 – 73 / 64 л/мин
Производительность насосов при 2200 об/мин (Система «Закрытый центр» поршневые насосы)
– Andanced EasyControl – 165 л/мин
– Рабочее давление – 251 бар
Вспомогательные контуры JCB 4CX
– Ручной гидравлический контур JCB позволяет использовать такие инструменты, как отбойные молотки, насосы и циркулярные пилы – также доступен на выдвижной катушке.
– Контур JCB Hammer имеет возможность переключения между малым и высоким потоком, что позволяет использовать такое оборудование как молоты и уплотнители.
Габариты погрузчика-экскаватора JCB 4CX
Габаритная длина, м – 5,91
Колесная база, м – 2,22
Расстояние от оси поворотной колонки до задней оси моста, м – 1,36
Дорожный просвет от опор, м – 0,34
Дорожный просвет от поворотной колонки, м – 0,50
Высота центра рулевого колеса, м – 1,88
Высота крыши кабины, м – 3,03
Габаритная высота, м – 3,54
Габаритная ширина, м – 2,36
Ширина ковша погрузчика, м – 2,33
Сила и грузоподъемность погрузчика JCB 4CX
Сила напора на кромке ковша, кгс – 6227 / 6590 (Ковш GP/ Ковш 6 в 1)
Сила напора на стреле, кгс – 5936 / 5730 (Ковш GP/ Ковш 6 в 1)
Номинальная грузоподъемность, кг – 4638 / 4378 (Ковш GP/ Ковш 6 в 1)
Макс. грузоподъемность 7’8”, кгс – 3439 / 3169 (Ковш GP/ Ковш 6 в 1)
Сила сжатия челюстей, кгс – 2945 (Ковш 6 в 1)

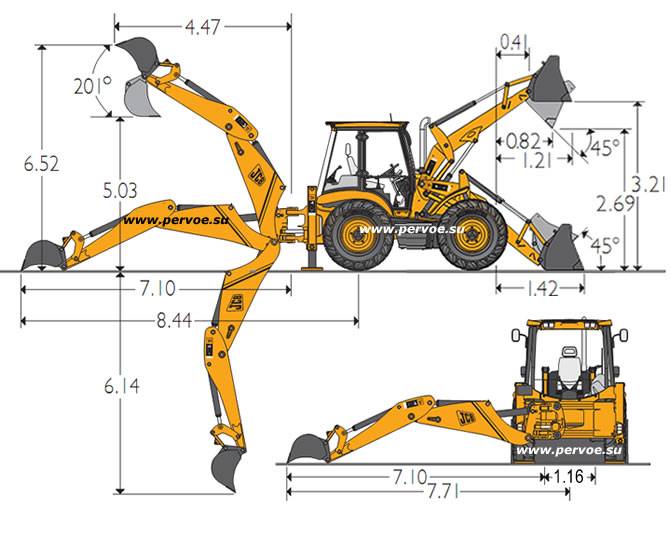

Размеры экскаватора JCB 4CX (Стандартная рукоять) – Положение рукояти (только втянута)
Максимальная глубина копания – 4,67
Максимальная глубина копания при горизонтальном днище – 4,29
Максимальный вылет ковша от оси заднего моста – 6,74
Максимальный вылет ковша от оси поворотной колонки – 5,40
Вылет ковша от оси поворотной колонки при максимальной высоте подъема – 2,82
Максимальный вылет ковша от оси машины при повороте стрелы на 90 град.
– 6,02
Максимальная высота подъема ковша – 5,45
Максимальная высота разгрузки – 3,84
Cмещение поворотной колонки при стандартной ширине рамы опор – 1,16
Угол поворота ковша – 201°
