Самый большой БелАЗ в мире 75710 500 т, характеристики, фото

Самый большой БелАЗ в мире — БелАЗ-75710 бьет рекорды не только по габаритам и собственной массе, но и по грузоподъемности. Последние испытания на полигоне показали, что супертяж может справляться с грузами свыше 500 т, что не по силам более ранним предшественникам автомобиля, выпущенным Белорусским автозаводом и даже швейцарскому аналогу от концерна Liebherr. Перевезенные карьерным самосвалом пиковые 503,5 т вкупе с собственным весом около 360 т позволили установить новый рекорд для Книги Гиннесса, не дав, тем самым, попасть туда американским автостроителям с попыткой зарегистрировать максимальные 470 т груза.

Выпущена машина была сравнительно давно (по меркам стремительно развивающихся технологий) – в 2013 году, в эксплуатацию поступила на следующий год и до сих пор сохраняет за собой лидерское достижение. При заявленных первоначальных цифрах грузоподъемности 450 т разработчики не остановились на достигнутом и позволили автогиганту получить прозвище «БелАЗ 500 тонн», фото этого чудо-монстра представлены ниже.

На текущий момент выпущено всего три единицы техники, одна из них без кузова. Все предназначены для работы на территории Российской Федерации. Основная задача карьерного самосвала, судя из названия – работа на угольных разрезах, где и трудится один из образцов. Практически запредельная стоимость одного такого исполина – около 10 млрд. долларов, пока не позволяет популяризацию спецтехники.

Многих интересует расход топлива БелАЗ-75710, который также огромен, как и само авто – 1300 л на сотню километров, что менее рентабельно, нежели использовать для транспортировки, например, самосвалы КАМАЗ. В качестве сравнительных цифр приведем модель КАМАЗ-65201 с достаточно высокой грузоподъемностью – 35 т, и расходом топлива в летнее время около 37 л, в зимнее – около 40. При транспортировке поклажи на одинаковое расстояние (условно 100 км), КАМАЗ затратит максимум 572 литра зимой, летом еще меньше, тогда как БеЛАЗ-75710 с расходом топлива 1300 л почти в три раза больше. А если приплюсовать к полученной величине количество моторного масла (около 540 л) и почти 900 л охлаждающей жидкости, то «простому смертному» обслуживание такого исполина окажется абсолютно не по карману.

Плюс маневренность КАМАЗа и его проходимость в разы выше белорусского великана. Однако у последнего она не маленькая. Такая махина может развернуться на достаточно ограниченном пятачке с радиусом около 20 метров и даже подняться в гору с уклоном не выше 18%, что для столь солидной массы – большое достижение. Плюс фото БелАЗ 500 тонн и его характеристики, приведенные ниже, иллюстрируют способность перевозить огромные монолитные конструкции и сооружения, чем ни может похвастаться ни один другой автомобиль.

К другим техническим характеристикам самого большого БелАЗа в мире модели 75710 стоит отнести:

• Два дизельных двигателя, мощность каждого из которых свыше 1,7 тыс. кВт и более 2,3 тыс. лошадиных сил;

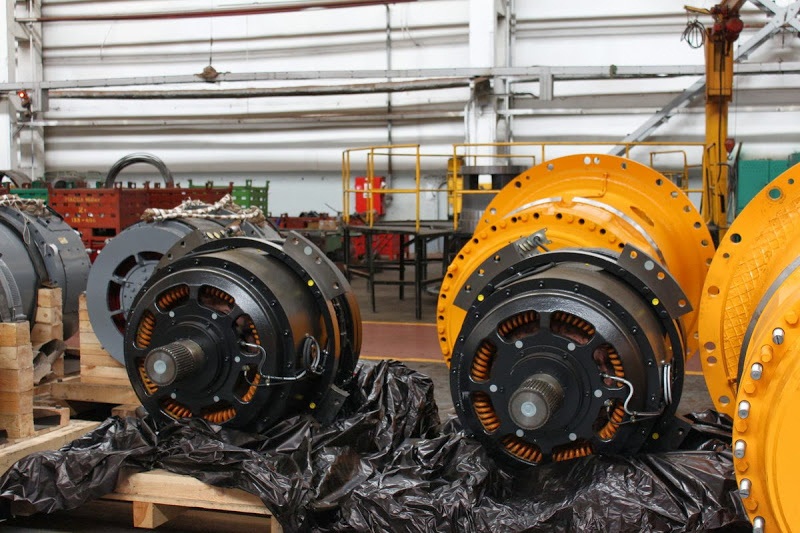

• Четыре мотор-колеса Сименс, мощность каждого – 1,2 тыс. кВт;
• Мощность тягового генератора – 1,7 тыс. кВт;
• Два бака под топливо, общий объем которых 5600 л;
• Максимальная скорость без нагрузки 67 км/ч;
• Масса – 360 т;
• Габариты: В — 8,1, Ш — 9,8, Д — 20,5 м;
• Колеса — 44,00-63/50, весом 5,3 тыс. кг каждое.

Если полностью засыпать кузов БелАЗ 500 тонн землей, то полученной площади хватит, чтобы построить на ней домик с прилегающим приусадебным участком, а если вынуть «сердце» махины из моторного отсека, то в образовавшейся пустоте может преспокойно разместиться и устроиться с комфортом целая семья! Подобные особенности позволяют БелАЗу оставаться самым большим автомобилем на планете.

Характеристики БЕЛАЗ-75600. Обзор самосвала БЕЛАЗ-75600

• 1. Технические характеристики БЕЛАЗ-75600
• 2. Габаритные размеры и грузоподъемность
• 3. Заправочные емкости
• 4. Кабина и кузов
• 5. Комплектация
• 6. Видео БЕЛАЗ-75600

Источник фото: maxi-exkavator.ruНа фото – модификация самосвала БЕЛАЗ-75600

Технические характеристики БЕЛАЗ-75600

Выпускаемые сегодня модификации самосвала оснащаются двумя двигателями на выбор: Cummins QSK-78-C (2 461, 2 610 кВт) или MTU 20V4000 (2 800 кВт). Максимальный крутящий момент первого достигает 13 771 Н*м при 1 500 об/мин, второго – 15 728 Н*м при 1 700 об/мин.

Силовые установки имеют электронное управление и отключаемую крыльчатку. Это обеспечивает самосвалам высокую мощность и топливную экономичность. Силовые агрегаты оборудованы пневмостартерным пуском, 3-ступенчатыми сухими воздушными фильтрами с индикатором засоренности и автоудалением пыли.

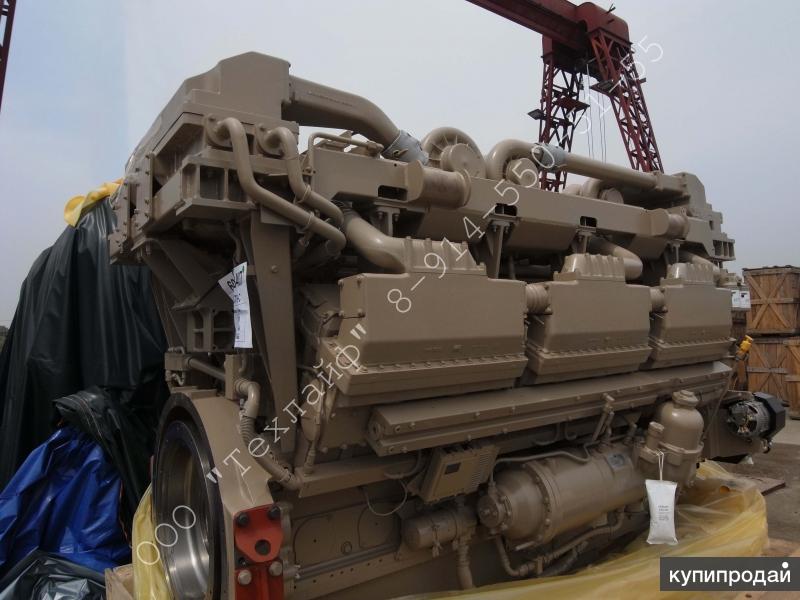

Технические характеристики двигателя Cummins QSK-78-C

Мощность	2 461 кВт, 2 610 кВт
Максимальный крутящий момент при 1 500 об/мин	13 771 Н*м
Удельный расход топлива	196 г/кВт*ч, 201 г/кВт*ч
Количество цилиндров	18
Рабочий объем цилиндров	77,6 л
Диаметр цилиндра	170 мм
Ход поршня	190 мм

Технические характеристики двигателя MTU 20V4000

Мощность	2 800 кВт
Максимальный крутящий момент при 1 500 об/мин	15 728 Н*м
Удельный расход топлива	199 г/кВт*ч
Количество цилиндров	20
Рабочий объем цилиндров	95,4 л
Диаметр цилиндра	170 мм
Ход поршня	210 мм

Теперь перейдем к трансмиссии. Электромеханическая модель производства Siemens включает в себя тяговые генератор YJ177B и электродвигатель 1TB3030-2GA03, двухрядные планетарные редукторы электромотор-колес дифференциального типа, контрольные приборы и микропроцессорную систему управления.

На БЕЛАЗ-75600 установлена зависимая подвеска с пневмогидравлическими цилиндрами (по два на переднюю ось и задний мост). Рулевое управление – гидрообъемное. Гидравлика – объединенная для тормозной системы, опрокидывающего и рулевого механизма. Ее работу обеспечивает аксиально-поршневой двухсекционный масляный насос переменной производительности с регулятором давления. Цилиндры подъема кузова – телескопические двухступенчатые (одна ступень двойного действия).

Источник фото: maxi-exkavator.ruНа фото – модификация самосвала БЕЛАЗ-75600

Тормозная система включает в себя рабочий, стояночный, вспомогательный и запасной механизмы. Рабочие тормоза, установленные на валах тяговых электродвигателей передних и задних колес, – сухие дисковые с автоматическим регулированием зазора. Стояночный тормоз постоянно-замкнутого типа с гидравлическим управлением и пружинным приводом. В качестве вспомогательной тормозной системы используется электродинамическое торможение тяговыми электродвигателями в генераторном режиме (есть принудительное охлаждение тормозных резисторов). Запасная система задействует стояночный тормоз и контур рабочих тормозов.

Максимальная скорость	64 км/ч
Передаточное число редуктора мотор-колеса	38,05
Ход поршня переднего цилиндра	300 мм
Ход поршня заднего цилиндра	170 мм
Время подъема кузова	31 с
Время опускания кузова	20 с
Максимальное давление в гидросистеме	18 МПа
Степень фильтрации	10 мкм
Тормозные резисторы	MMT400 Gridbox

Габаритные размеры и грузоподъемность

Длина	15,3 м
Ширина	9,7 м
Высота	7,67 м
Радиус поворота	17,2 м
Габаритный диаметр поворота	38 м
Угол поворота управляемых колес	39°
Ширина колесной базы	6,8 м
Масса без груза	261 т
Полная масса	621 т
Грузоподъемность	360 т
Геометрический объем кузова	162,8; 139 м³
Объем кузова с “шапкой”	218; 199 м³

Заправочные емкости

Топливный бак	4 375 л
Система охлаждения двигателя	860 л
Система смазки двигателя	340 л
Гидравлическая система	1 410 л
Редукторы мотор-колес	300 л (150х2)
Передние цилиндры подвески	130,8 л (65,4х2)
Задние цилиндры подвески	127,6 л (63,8×2)

Кабина и кузов

Самосвал оборудован двухместной кабиной с двумя дверями. Место водителя отвечает требованиям системы безопасности ROPS. Уровень шума в кабине составляет не более 80 дБ. Пневмоподрессоренное водительское кресло имеет разные регулировки.

Источник фото: maxi-exkavator.ru На самосвал БЕЛАЗ-75603 устанавливается двигатель Cummins QSK-78-C

Сварной кузов самосвала (система безопасности FOPS) оборудован защитным козырьком, механизмом для стопорения в поднятом положении, камнеотбойниками и камневыталкивателями. Обогревается он отработавшими газами двигателя.

Комплектация

Базовая версия самосвала предусматривает наличие системы контроля топлива, загрузки и давления в шинах, предпускового подогревателя топлива и охлаждающей жидкости, автосистемы комбинированного пожаротушения, бокового и заднего видеообзора, централизованной системы смазки. В качестве дополнительных опций белорусский производитель предлагает установку кондиционера, магнитолы, зеркал с электрообогревом, сигнализации приближения к высоковольтной линии электропередач, а также дополнительного отопителя и системы очистки воздуха в кабине.

Видео БЕЛАЗ-75600

Видео с канала “BELAZ”

Самые большие в мире карьерные самосвалы

11 июня 2019 г. обновлено 22 января 2020 г. 13:15

Карьерные самосвалы становятся все больше и больше, поскольку горняки все чаще выбирают грузовики большой грузоподъемности с большей эффективностью работы. Недавно выпущенный БелАЗ 75710 на сегодняшний день является самым большим самосвалом в мире, способным перевозить ошеломляющие 496 тонн полезной нагрузки. Mining-technology.com описывает самые большие в мире карьерные самосвалы в зависимости от их грузоподъемности.

БелАЗ 75710

БелАЗ 75710 грузоподъемностью 496 тонн является самым большим карьерным самосвалом в мире. Сверхтяжелый самосвал был запущен белорусской компанией БелАЗ в октябре 2013 года по заказу российской горнодобывающей компании. Продажи БелАЗ 75710 должны были начаться в 2014 году.

Длина грузовика 20,6 м, высота 8,16 м, ширина 9,87 м. Вес пустого автомобиля составляет 360 тонн. БелАЗ 75710 оснащен восемью крупногабаритными бескамерными пневматическими шинами Michelin и двумя 16-цилиндровыми дизельными двигателями с турбонаддувом. Мощность каждого двигателя составляет 2300 л.с. В автомобиле используется электромеханическая трансмиссия, работающая от переменного тока. Максимальная скорость грузовика составляет 64 км/ч.

Caterpillar 797F

Caterpillar 797F, последняя модель самосвалов класса 797, произведенная и разработанная компанией Caterpillar, является вторым по величине карьерным самосвалом в мире. Грузовик находится в эксплуатации с 2009 года. Он может перевозить 400 тонн полезной нагрузки по сравнению со своими предшественниками 797B и 797 первого поколения с грузоподъемностью 380 тонн и 360 тонн соответственно.

Самосвал имеет полную эксплуатационную массу 687,5 т, длину 14,8 м, высоту 6,52 м и 9. 75м в ширину. Он оснащен шестью радиальными шинами Michelin XDR или Bridgestone VRDP и четырехтактным дизельным двигателем Cat C175-20 с турбонаддувом. Одноблочный 20-цилиндровый двигатель обеспечивает полную выходную мощность до 400 л.с. Грузовик использует трансмиссию с гидротрансформатором и развивает максимальную скорость 68 км/ч.

Komatsu 980E-4

Komatsu 980E-4, представленный американской корпорацией Komatsu в сентябре 2016 года, имеет грузоподъемность 400 тонн. Это самый большой самосвал с электроприводом от Komatsu. Оснащен большими одноковшовыми экскаваторами грузоподъемностью до 76 м 9 .0021 3 Komatsu 980E-4 подходит для крупномасштабных горных работ.

Полная эксплуатационная масса грузовика составляет 625 т, а его погрузочная высота и ширина составляют 7,09 м и 10,01 м соответственно. Автомобиль оснащен четырехтактным дизельным двигателем Komatsu SSDA18V170 мощностью 3500 л.с. с 18 цилиндрами V-образного типа. Он использует систему электропривода переменного тока с биполярным транзистором GE с двойным изолированным затвором IGBT и может работать со скоростью до 61 км/ч.

Terex MT 6300AC

Terex MT 6300AC, представленный американским производителем Terex в 2008 году, также является карьерным самосвалом ультра-класса грузоподъемностью 400 тонн. Машина была переименована в Bucyrus MT6300AC после приобретения компанией Bucyrus подразделения горнодобывающего оборудования Terex в 2010 году. Terex MT 6300AC стал частью линейки Unit Rig компании Caterpillar после приобретения компанией Caterpillar компании Bucyrus в 2011 году.

Полная эксплуатационная масса автомобиля 660т. Кузов грузовика имеет высоту 7,92 м и длину 14,63 м. Автомобиль оснащен четырехтактным дизельным двигателем с 20 цилиндрами, приводящими в действие электрический генератор переменного тока, который, в свою очередь, подает питание на электродвигатель, установленный с каждой стороны задней оси. Номинальная мощность двигателя составляет 3750 л.с. Автомобиль может двигаться с максимальной скоростью 64 км/ч.

Liebherr T 282C / T 284

Liebherr T 282C и Liebherr T 284 — два самосвала ультракласса грузоподъемностью 400 тонн, разработанные и изготовленные Liebherr. Эти самосвалы считаются вторыми по величине карьерными самосвалами с Caterpillar 79.7F и Terex MT 6300AC. Liebherr T 282C является преемником карьерного самосвала класса T 282B грузоподъемностью 360 тонн. T 284, новейший класс грузовиков от Liebherr, имеет много общего с T 282C.

Полная масса Т 282С и Т 284 одинаковая, 661т. Общая длина грузовиков составляет 15,69 м. Габаритная ширина и погрузочная высота составляют 9,679 м и 7,42 м соответственно. Машины оснащены 20-цилиндровым дизельным двигателем полной мощностью до 3750 л.с. В автомобилях используется система электропривода переменного тока Liebherr IGBT. Максимальная скорость движения автомобилей составляет 64 км/ч.

Белаз 75601

Белаз 75601 имеет грузоподъемность 396 тонн. Это новейшая модель автомобилей класса 7560, разработанная БелАЗом для перевозки разрыхленных пород на глубоких карьерах в различных климатических условиях.

Полная эксплуатационная масса автомобиля составляет 672,4 т. БелАЗ 75601 имеет длину 14,9 м, ширину 9,25 м и высоту 7,22 м. На самосвале используется электромеханическая трансмиссия с четырехтактным дизельным двигателем, имеющим 20 цилиндров V-образного типа. Мощность двигателя составляет 3750 л.с. Тяговые двигатели и тяговый генератор переменного тока предоставлены Siemens и Kato соответственно. Максимальная скорость БелАЗ 75601 составляет 64 км/ч.

Komatsu 960E-1 / 960E-1K

Komatsu 960E-1 и Komatsu 960E-1K — два последних карьерных самосвала Komatsu. Каждый грузовик имеет грузоподъемность 360 тонн. Модель 960-E1, представленная в 2008 году, представляет собой первое поколение самосвалов Komatsu серии 960E, за которым последовала модель Komatsu 960E-1K.

Полная масса обоих грузовиков 635т. Погрузочная высота и ширина составляют 7,14 м и 9,19 м соответственно. Габаритная длина Komatsu 960E-1 и Komatsu 960E-1K составляет 15,6 м и 15,34 м соответственно. Обе машины оснащены четырехтактным дизельным двигателем с 18 V-образными цилиндрами. Мощность двигателя составляет 3500 л.с. Комацу 9В модели 60E-1 используется система электропривода переменного тока с двумя IGBT от GE, тогда как в модели 960E-1K используется система электропривода переменного тока на IGBT от Komatsu. Максимальная скорость обоих грузовиков составляет 64 км/ч.

Terex MT 5500AC

Terex MT 5500AC, также известный как Unit Rig MT 5500AC, считается одним из самых больших карьерных самосвалов в мире. Автомобиль грузоподъемностью 360 т используется для крупномасштабных открытых горных работ.

Максимальная полная масса Terex MT 5500AC составляет 598 тонн. Общая длина составляет 14,87 м, а ширина и погрузочная высота — 9 м.0,05 м и 7,67 м соответственно. Автомобиль оснащен четырехтактным дизельным двигателем мощностью 3000 л.с. с 16 цилиндрами. Автомобиль использует систему электропривода переменного тока и развивает максимальную скорость 64 км/ч.

Белаз 75600

Белаз 75600 в настоящее время является одним из самых больших карьерных самосвалов в мире. Это первое поколение карьерных самосвалов БелАЗ класса 7560, предназначенных для перевозки горной массы на глубоких карьерах в различных климатических условиях. Самосвал имеет грузоподъемность 352 тонны.

Максимальная полная масса БелАЗ 75600 617т. Габаритная длина, ширина и погрузочная высота составляют 14,9 м, 9,6 м и 7,47 м соответственно. Автомобиль приводится в движение четырехтактным дизельным двигателем с турбонаддувом и 18 V-образными цилиндрами. Полная мощность двигателя составляет 3500 л.с. Тяговый генератор для автомобиля предоставлен Kato, а тяговые двигатели — Siemens. Максимальная скорость движения грузовика составляет 64 км/ч.

Гусеница 795F AC

Гусеница 795F AC имеет грузоподъемность 345 тонн. Самосвал имеет модульную конструкцию и предлагает два варианта кузова, в том числе популярный MSD (конструкция для шахты) и безбортовой угольный кузов.

Полная эксплуатационная масса Caterpillar 795F AC составляет 628 тонн. Габаритная длина грузовика составляет 15,14 м. Габаритная ширина и погрузочная высота составляют 8,97 м и 7,04 м соответственно. Автомобиль оснащен дизельным двигателем Cat C175-16 общей мощностью 3400 л.с. В грузовике используется система электропривода переменного тока, разработанная и разработанная исключительно компанией Caterpillar, и он развивает максимальную скорость 64 км/ч.

Hitachi EH5000AC-3

Грузоподъемность Hitachi EH5000AC-3 составляет 326 тонн. Это новейший и самый большой самосвал Hitachi с жесткой рамой, который был представлен на выставке MINExpo International 2012 в Лас-Вегасе, штат Невада, в 2012 году.

Полная эксплуатационная масса машины Hitachi EH5000AC-3 составляет 551 тонну. Габаритная длина грузовика составляет 15,51 м. Ширина и погрузочная высота составляют 8,6 м и 7,41 м соответственно. В грузовике используется 16-цилиндровый дизельный двигатель Cummins QSKTTA60-CE с низким уровнем выбросов. Номинальная мощность четырехтактного двигателя составляет 2850 л.с. Автомобиль использует систему электрического привода Hitachi IGBT AC и развивает скорость до 56 км/ч.



БЕЛАЗ, СИБИРСКИЙ ГИГАНТ — САМЫЙ БОЛЬШОЙ ГРУЗОВИК МИРА — Seven Diesel

07 февраля

admin2021-02-06T11:59:32+01:00

Автор: admin Автомобильные новости 0 Комментариев

ОАО «БЕЛАЗ» (Белорусский Автомобильный Завод) – пожалуй, малоизвестное предприятие, базирующееся в г. Жодино Минской области белорусской столицы. Тем не менее, он является мировым игроком в производстве карьерных самосвалов для тяжелых грузов и имеет высокую грузоподъемность, а также другие типы тяжелых транспортных средств, используемых в горнодобывающей и строительной промышленности.

Белаз 75710 — самый тяжелый грузовик в мире: его вес соответствует весу более 40 полностью загруженных автобусов. Занесен в Книгу рекордов Гиннесса в январе 2014 года как двухосный самосвал с самой большой грузоподъемностью (450 тонн) и самым большим (объемом 645,4 куб. Его размеры циклопические: 20,60 м в длину, 9,75 м в ширину и чуть более 8 м в высоту. Его вес пустого составляет 360 тонн, а при полной загрузке он может достигать 810. Этот огромный самосвал превосходит своих ближайших преследователей Caterpillar, Liebherr и Bucyrus.

Belas 75710 — настоящий уличный монстр. Речь идет о самом тяжелом из когда-либо построенных самосвалов, пыльном гиганте, служащем в российской Кемеровской области в морозной Сибири.

В настоящее время в эксплуатации находятся три машины, все они работают на угольных шахтах юго-западной Сибири.

Впечатляют и технические характеристики силового агрегата. На самом деле он оснащен двумя дизельными двигателями MTU (группа Rolls Royce) 16V 4000 мощностью 3440 кВт, потребляющими 953,3 литра в час. По сути, сибирский гигант рассчитывает на дизель-электрическую силовую установку, немного похожую на то, что бывает на крупных кораблях или подводных лодках. Физически Белаз приводит в движение четыре электродвигателя, но грубая сила, необходимая для движения 75710, изначально предлагается двумя шестнадцатью V-образными цилиндрами производства немецкого MTU, способными выдать суммарную мощность в 4600 лошадиных сил. Два четырехтактных двигателя V16, явно работающих на дизельном топливе, развивают более 9300 ньютон-метров каждый, что соответствует общему крутящему моменту более 18 600 ньютон-метров: прежде всего благодаря безумному рабочему объему 130 000 куб.
