Мкт 40 – -40.

40, 25, 6-45, технические характеристики, автомобильный, Ульяновец

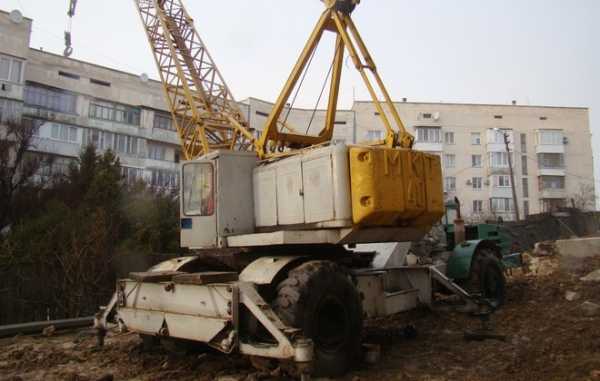

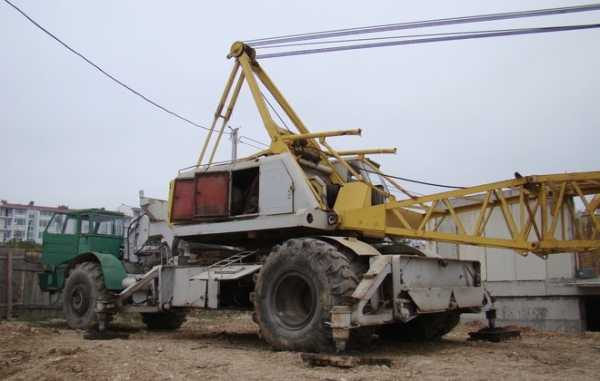

Дизель-электрическая крановая установка МКТ-40 представляет собой надстройку, установленную на полуприцепе. В качестве тягача используется машина модели МоАЗ-546, изначально созданная для работы в составе скрепера. Обозначение МКТ также используется для колесных гидравлических кранов, поставляемых на рынок под брендом «Ульяновец». Машины объединяет только название и предназначение, конструкция имеет большие отличия.

МКТ-40

Кран МКТ состоит из поворотной секции, смонтированной через полнооборотный погон на 1-осной платформе. Передняя часть шасси оснащена кронштейном, который устанавливается на седельное устройство буксировщика. На ходовой части имеется стойка, необходимая для укладки стрелы при движении крана по дорогам общего пользования.

Задний мост шасси оборудован приводом, включающим в себя электродвигатель переменного тока. Электроэнергия поступает от генератора, ротор которого приводится во вращение силовым агрегатом тягача. Для передачи крутящего момента от мотора используется раздаточный редуктор. Включение привода осуществляется водителем тягача; режим используется только при движении на короткие расстояния со скоростью 4,5 км/ч.

Описание габаритов крана МКТ-40 и технические характеристики:

  • колесная база — 6100 мм;
  • дорожный просвет — 715 мм;
  • расстояние между осями опор — 5460 мм;
  • длина в транспортном состоянии — не более 12700 мм;
  • высота — 4000 мм;
  • тип двигателя — 2-тактный дизельный ЯМЗ;
  • мощность мотора — 215 л.с.;
  • грузоподъемность на опорах/без опор — 40/11 т;
  • масса установки — 48 т;
  • высота подъема — до 15,6 м.

Для обеспечения устойчивости крана применяются выносные опоры с гидравлическим управлением. Индивидуальная настройка узлов осуществляется машинистом. На шасси крана имеется распределительный щит, который позволяет подключаться к промышленной электросети с напряжением 380 В. Для передачи тока на поворотную платформу применяется кольцевая контактная группа.

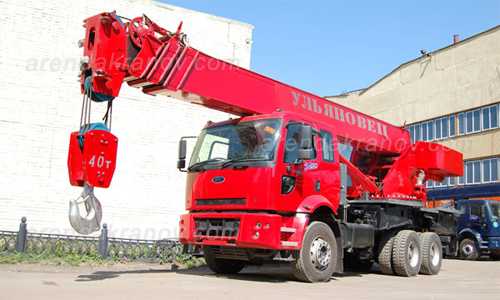

Обозначение МКТ-40 также присвоено автомобильному гидравлическому крану «Ульяновец», базирующемуся на 3-осных шасси КамАЗ, Ford или Volvo (возможно использование автомобилей других марок). Установка оборудована 3-секционной стрелой, которая раздвигается при помощи гидравлического цилиндра и тросовых приводов. Для обеспечения устойчивости применяется опорный контур с размерами 5600*5800 мм. Шасси и агрегаты позволяют эксплуатировать машину при температуре от -40°С до +40°С.

Параметры установки:

  • грузоподъемность — 25 т;
  • длина стрелы (стандартный вариант) — 9-30 м;
  • высота подъема (с гуськом) — до 30 м;
  • размер гуська — 6 или 9 м;
  • грузовой момент — не ниже 120 т*м;
  • масса снаряженной машины — 33000 кг;
  • скорость передвижения по шоссе — 60 км/ч.

Поворотная платформа устанавливается на шасси через опорный погон с диаметром 1920 мм, оснащенный двойным механизмом вращения. Для обеспечения грузовых характеристик применяется лебедка с цилиндрическим редуктором РК 450. Рабочее место оператора оснащено джойстиками и регулируемым сидением. Кабина оборудована автономным отопителем; по заказу монтируется кондиционер.

МКТ-25

Кран МКТ-25 представляет собой установку, размещенную на шасси коммерческих грузовых автомобилей КамАЗ или Урал. Выпускается специальная версия, установленная на гусеничный транспортер ТСН 4. Техника имеет различные силовые агрегаты и узлы трансмиссии.

Характеристики крановой установки:

  • грузоподъемность — 25 т;
  • допустимый вес груза при телескопировании стрелы — 4,5 т;
  • грузовой момент — 75-80 т*м;
  • рабочая зона — 290°;
  • длина стрелы — 9,7-21,7 м;
  • размер гуська — 6 м;
  • досягаемость по высоте базовой стрелой/с дополнительным гуськом — 20,5/27,4;
  • частота вращения башни — 0,2-1,6 об/мин;
  • число грузовых лебедок — 1;
  • масса установки — 20,4-25,0 т (в зависимости от типа шасси).

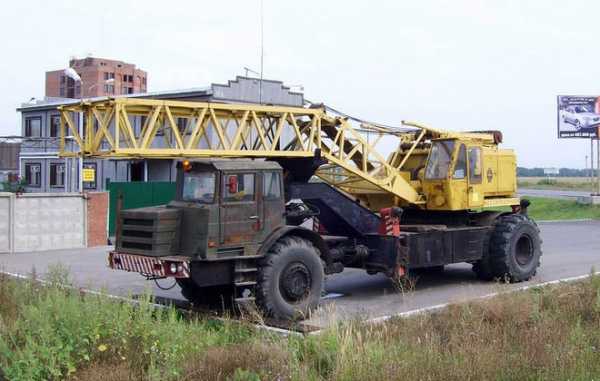

МКТ-6-45

Кран МКТ-6-45 является модернизированной версией машины модели 40, адаптированной для выполнения работ в ходе строительства объектов нефтегазовой отрасли.

В качестве тягача применена 1-осная машина модели МоАЗ-6442, оснащенная 4-тактным дизельным двигателем ЯМЗ 238М2, развивающим мощность до 240 л.с.

Изменениям подверглось крановое оборудование: базовая стрела имеет длину 15 м, но путем применения вставок она наращивается до 43 м. Выпущено 2 варианта удлинительных секций — по 5 и 8 м.

Характеристики машины:

  • длина гуська — 6 м;
  • грузовой момент — до 60 т*м;
  • высота подъема (с гуськом и максимально удлиненной стрелой) — 48 м;
  • длина опорного контура — 5220 мм;
  • ширина контура — 5270 мм;
  • скорость хода — до 30 км/ч;
  • масса установки — 49,9 т.

Последние экземпляры крана собрали в 2000-2002 гг. Выпуск всех версий машин вел машиностроительный завод, располагавшийся в Туапсе.

specmahina.ru

Пневмоколесный кран МКТ-40 (технические характеристики)



















содержание   ..  30  31  32  33  34  35  36  37  38  39  40  ..





Серии МКП и МКТ







Пневмоколесный кран МКТ-40 (технические характеристики)
 описание и технические характеристики

К р а н МКТ-40 – дизель-электрический, многомоторный на переменном токе, грузоподъемностью 40 т, оснащен 40- и 8-тонными крюками. Основная стрела длиной 15 м с наголовником с помощью сменных секций может быть удлинена до 27,5 м.

На стрелы 20,5 и 27,5 м устанавливают гуськи – неуправляемый длиной 7 м или управляемый длиной 12 м.
Кран приводится в движение от дизеля тягача, вращающего через коробку отбора мощности генератор трехфазного тока. От генератора электрический ток поступает к двигателям исполнительных механизмов. Эти двигатели через кольцевой токоприемник могут работать от внешней электросети.

Рабочее положение

1 – основной и вспомогательные крюки; 2 – кабина управления; 3 – полуприцеп; 4 – выносная опора; 5

 – одноосный тягач; 6 – стойка для стрелы; 7 – капот; 8 – двуногая стойка

 Транспортное положение

Передняя часть ходовой рамы соединяется с седельным устройством одноосного тягача МОАЗ-546П, а задняя часть опирается на ведущий мост. Привод моста осуществляется от электродвигателя, включаемого из кабины тягача при маневрировании на монтажной площадке и движении по тяжелым дорогам со скоростью до 4,5 км/ч. Кран оборудован выносными гидравлическими опорами, управляемыми с земли.
В лебедках основного и вспомогательного подъема предусмотрено получение посадочных скоростей путем электромеханического подтормаживания их двигателей через включенный в цепь ротора двигатель гидротолкателя колодочного тормоза. Вылет управляемого гуська изменяется лебедкой вспомогательного подъема, с которой на этот период крюк снимается.

Механизмами крана, за исключением механизма передвижения, управляют с помощью контроллеров. Для увеличения маневренности крана тягач с помощью гидроцилиндров может разворачиваться относительно полуприцепной части крана под углом 90° в каждую сторону. Кран перемещается с грузом 11 т на стреле, направленной назад по продольной оси.

Техническая характеристика крана МКТ-40

Грузоподъемность, т:
.на опорах:
..при наименьшем вылете крюка 40
..при наибольшем вылете крюка 4,8
.без опор:
..при наименьшем вылете крюка 11
..при наибольшем вылете крюка 0,8
Вылет крюка,м:
..наименьший 3,5
..наибольший
15
Высота подъема крюка, м:
..при наименьшем вылете крюка 15,6
..при наибольшем вылете крюка 7,5
Скорости:
..подъема основного крюка, м/мин 0,6 – 4,3
..опускания , м/мин 0,6 – 4,3
..частота вращения поворотной платформы, об/мин 0,54
..передвижения крана самоходом, км/ч 4,5 – 25
Наибольшая нагрузка на опору, кН —
Наибольшая нагрузка на ось, кН —
Наименьший радиус поворота (по внешнему колесу), м 8
Наибольший угол подъема пути, град 10
Двигатель:
..марка ЯМЗ-235А
..мощность, л.с. 215
Установленная мощность электродвигателей, кВт 105,5
Колея колес, м:
..передних 2,3
..задних 2,95
Масса крана, т 48
В том числе противовеса, т 5,5

Грузоподъемность при движении и преодолеваемый угол подъема в пути в транспортном положении

Грузоподъемность при движении, т* 11
Процент от номинальной грузоподъемности 27,5
Преодолеваемый угол подъема пути (без груза), град. 10
Уклон площадки при работе крана, град. 3

* – Грузоподъемность указана при стреле, расположенной вдоль оси крана.





Пневмоколесный кран МКП-10 (технические характеристики)
 описание и технические характеристики

Кран МКП-10 грузоподъемностью 10 т смонтирован на пневмоколесном шасси.

Конструктивная схема крана МКП-10















содержание   ..  30  31  32  33  34  35  36  37  38  39  40  ..









zinref.ru

Автокраны МКТ-40

Главная / Автокраны / Автокраны “Ульяновец”

Автомобильный монтажный кран МКТ-40 – принципиально новый кран, при проектировании которого учитывались последние достижения мирового краностроения. Использование высокопрочной шведской стали DOMEX 700, большой опорный контур 5,6 х 5,8 м, мощное опорно-поворотное устройство диаметром 1920 с двумя механизмами поворота, надёжная и простая в обслуживании лебёдка с цилиндрическим редуктором РК-450 и множество конструкторских новаций позволили получить одни из лучших грузовысотных и скоростных характеристик в своём классе.

Кран МКТ–40 монтируется на шасси КАМАЗ – 6520 (6х4), FORD CARGO – 3430D (6х4). Возможна установка крана на шасси VOLVO, SCANIA, IVECO.

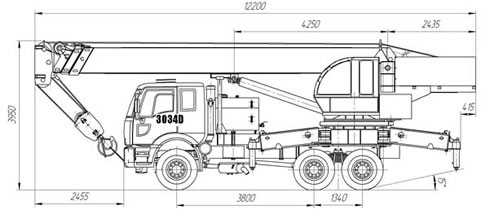

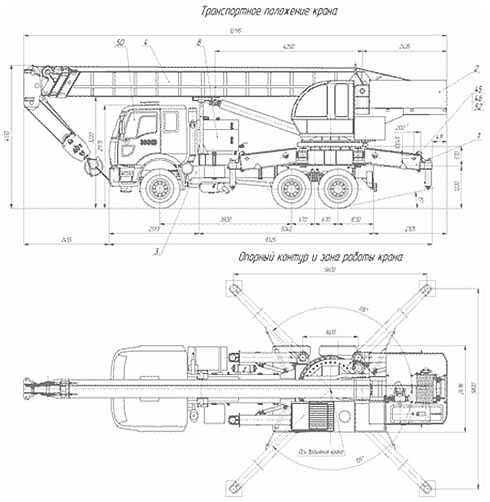

Общий вид
Технические характеристики
Максимальный грузовой момент, т.м120
Длина стрелы, м9 – 30
Длина гуська, м6, 9
Конструктивная масса крана, т33
Скорость передвижения крана своим ходом, м/ч60
Температура эксплуатации, град. Сот – 40 до + 40
Кратность запасовки6,4,2,1

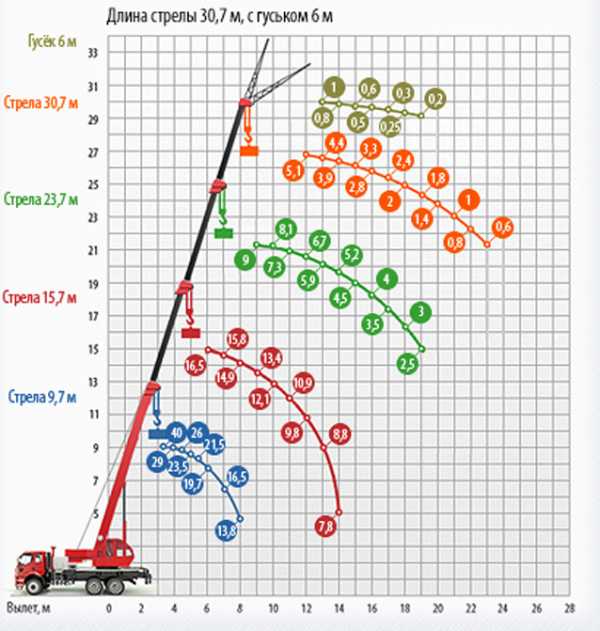

Грузо-высотные характеристики

Вылет, м

Основной подъём

Вспомогательный
подъём

Длина стрелы, м

Длина гуська, м

9

16

23

30

6

Грузоподъёмность

3,0

40,0

–

–

–

–

4,0

29,0

–

–

–

–

4,7

26,8

17,3

–

–

–

5,0

25,6

16,2

–

–

–

5,5

26,8

15,6

–

–

–

6,0

21,0

15,0

–

–

–

7,0

15,5

13,6

10,7

–

–

8,0

13,8

12,6

10,1

–

–

9,0

–

11,5

9,4

6,8

–

10,0

–

10,5

8,6

6,4

–

11,0

–

9,2

7,3

5,9

–

12,0

–

8,0

5,7

5,5

–

13,0

–

6,7

5,2

5,1

3,3

14,0

–

4,8

4,5

4,5

3,1

15,0

–

–

4,1

4,1

3,0

16,0

–

–

3,6

3,7

2,8

17,0

–

–

3,1

3,4

2,5

18,0

–

–

2,4

3,0

2,3

19,0

–

–

2,3

2,6

2,1

20,0

–

–

2,1

2,4

1,8

21,0

–

–

2,0

2,1

1,5

22,0

–

–

–

1,9

1,3

23,0

–

–

–

1,5

1,0

24,0

–

–

–

1,4

0,9

25,0

–

–

–

1,3

0,8

26,0

–

–

–

1,2

0,7



Кратность запасовок

6

4

4

4

www.road-machines.ru

Автокран МКТ-40 Ульяновец 40 тонн на шасси КАМАЗ-6520 и Ford Cargo-3034

Технические характеристики



 СКАЧАТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ >>>



МКТ – 40 – принципиально новый кран, при проектировании которого учитывались последние достижения мирового краностроения. Использование высокопрочной шведской стали DOMEX 700, большой опорный контур 5,6 х 5,8 м, мощное опорно-поворотное устройство диаметром 1920 с двумя механизмами поворота, надёжная и простая в обслуживании лебёдка с цилиндрическим редуктором РК-450 и множество конструкторских новаций позволили получить одни из лучших грузовысотных и скоростных характеристик в своём классе.



Кран МКТ – 40 монтируется на шасси КАМАЗ – 6520 (6х4), FORD CARGO – 3034 (6х4). Возможна установка крана на шасси VOLVO, SCANIA, IVECO.



Грузовысотные  характеристики




Вылет, м

Основной подъём

Вспомогательный подъём

Длина стрелы, м

Длина гуська, м

9

16

23

30

6

Грузоподъёмность

3,0

40,0

–

–

–

–

4,0

29,0

–

–

–

–

4,7

26,8

17,3

–

–

–

5,0

25,6

16,2

–

–

–

5,5

26,8

15,6

–

–

–

6,0

21,0

15,0

–

–

–

7,0

15,5

13,6

10,7

–

–

8,0

13,8

12,6

10,1

–

–

9,0

–

11,5

9,4

6,8

–

10,0

–

10,5

8,6

6,4

–

11,0

–

9,2

7,3

5,9

–

12,0

–

8,0

5,7

5,5

–

13,0

–

6,7

5,2

5,1

3,3

14,0

–

4,8

4,5

4,5

3,1

15,0

–

–

4,1

4,1

3,0

16,0

–

–

3,6

3,7

2,8

17,0

–

–

3,1

3,4

2,5

18,0

–

–

2,4

3,0

2,3

19,0

–

–

2,3

2,6

2,1

20,0

–

–

2,1

2,4

1,8

21,0

–

–

2,0

2,1

1,5

22,0

–

–

–

1,9

1,3

23,0

–

–

–

1,5

1,0

24,0

–

–

–

1,4

0,9

25,0

–

–

–

1,3

0,8

26,0

–

–

–

1,2

0,7



Кратность запасовок

6

4

4

4

1


Технические  характеристики



Максимальный грузовой момент, т.м

120

Длина стрелы, м

9 – 30

Длина гуська, м

6, 9

Конструктивная масса крана, т

33

Скорость передвижения крана своим ходом, м/ч

60

Температура эксплуатации, град. С

от – 40 до + 40

Кратность запасовки

6,4,2,1



tpk-avtomagnat.ru

Автокраны МКТ – 40 грузоподъемность 40 тонн МКТ-40

Главная / Автокраны / Автокраны “Ульяновец”

МКТ – 40 – принципиально новый кран, при проектировании которого учитывались последние достижения мирового краностроения. Использование высокопрочной шведской стали DOMEX 700, большой опорный контур 5,6 х 5,8 м, мощное опорно-поворотное устройство диаметром 1920 с двумя механизмами поворота, надёжная и простая в обслуживании лебёдка с цилиндрическим редуктором РК-450 и множество конструкторских новаций позволили получить одни из лучших грузовысотных и скоростных характеристик в своём классе.



Кран МКТ – 40 монтируется на шасси КАМАЗ – 6520 (6х4), FORD CARGO – 3034 (6х4). Возможна установка крана на шасси VOLVO, SCANIA, IVECO.

Технические характеристики
Максимальный грузовой момент, т.м120
Длина стрелы, м9 – 30
Длина гуська, м6, 9
Конструктивная масса крана, т33
Скорость передвижения крана своим ходом, м/ч60
Температура эксплуатации, град. Сот – 40 до + 40
Кратность запасовки6,4,2,1
Грузо-высотные характеристики

Вылет, м

Основной подъём

Вспомогательный подъём

Длина стрелы, м

Длина гуська, м

9

16

23

30

6

Грузоподъёмность

3,0

40,0

–

–

–

–

4,0

29,0

–

–

–

–

4,7

26,8

17,3

–

–

–

5,0

25,6

16,2

–

–

–

5,5

26,8

15,6

–

–

–

6,0

21,0

15,0

–

–

–

7,0

15,5

13,6

10,7

–

–

8,0

13,8

12,6

10,1

–

–

9,0

–

11,5

9,4

6,8

–

10,0

–

10,5

8,6

6,4

–

11,0

–

9,2

7,3

5,9

–

12,0

–

8,0

5,7

5,5

–

13,0

–

6,7

5,2

5,1

3,3

14,0

–

4,8

4,5

4,5

3,1

15,0

–

–

4,1

4,1

3,0

16,0

–

–

3,6

3,7

2,8

17,0

–

–

3,1

3,4

2,5

18,0

–

–

2,4

3,0

2,3

19,0

–

–

2,3

2,6

2,1

20,0

–

–

2,1

2,4

1,8

21,0

–

–

2,0

2,1

1,5

22,0

–

–

–

1,9

1,3

23,0

–

–

–

1,5

1,0

24,0

–

–

–

1,4

0,9

25,0

–

–

–

1,3

0,8

26,0

–

–

–

1,2

0,7



Кратность запасовок

6

4

4

4

1

www.road-machines.ru

Аренда автокрана 40 тонн Ульяновец МКТ-40

Аренда автокрана Ульяновец МКТ-40

Автомобильный кран  Ульяновец МКТ-40 обладает прекрасными грузовыми и эксплуатационными характеристиками. Автокран Ульяновец МКТ-40 имеет четырехсекционную стрелу, которая выполнена из высокопрочной стали «DOMAX 700», а ее высота подъема составляет 30 метров. Мощная лебедка, большой опорный контур, плавное и удобное управление джойстиками фирмы «United Mobile».

Кран Ульяновец МКТ-40 может быть смонтирован, как на трехосном и четырехосном шасси «КамАЗ», так и на трехосном шасси «Ford Cargo», «Volvo». Грузоподъемность крана составляет 40 тонн, зона работы – 360 градусов. Кран дополнительно комплектуется специальными гуськами длиной 6,9 или 13 метров.

Если Вам необходима аренда автокрана Ульяновец МКТ-40, то Вы всегда можете воспользоваться услугами нашей компании. Учитывая оперативность, гибкую систему скидок, низкие цены и высокое качество выполняемых работ, мы не испытываем недостатков клиентов. Помимо всего прочего, многие из них являются нашими постоянными заказчиками. Качество, индивидуальный подход к каждому заказу, скорость и профессионализм делают нашу компанию самой востребованной на рынке подобных услуг. Звоните нам, и Вы сможете убедиться в этом сами.

Номер нашего телефона: 8 (499) 110-22-58



     Основные технические характеристики
Масса автокрана 30 000 кг
Модель двигателя 740.63-400, Евро-4
Мощность двигателя, кВт (л.с.) 294 (400)
Транспортная скорость передвижения до 60 км/час
Колесная формула 8 х 4
     Характеристики грузоподъемности
Грузовой момент 128 тм
Масса подъема груза (макс) 40 000 кг
Длина стрелы 9 – 30 м
Длина гуська 6 / 9 / 13 м
Внешний габаритный радиус поворота 11,5 м
Угол преодолеваемого поворота не менее 18%
     Габаритные размеры
Длинна 12,20 м
Ширина 2,496 м
Высота 4,13 м
Опорный контур 5,6 х 5,8 м
Допустимая температура эксплуатации автокрана от -40 до +40 град.С



Грузовысотные характеристики автокрана Ульяновец МКТ-40

arendakranov.com

УЛЬЯНОВЕЦ МКТ-40 – Автокраны (ULYANOVEC МКТ-40 – ULYANOVETS МКТ-40 – Автокран МКТ-40 – Автокран УЛЬЯНОВЕЦ МКТ-40 – МКТ-40 – УЛЬЯНОВЕЦ МКТ-40) – Технические характеристики УЛЬЯНОВЕЦ МКТ-40 – Габаритные размеры УЛЬЯНОВЕЦ МКТ-40 – Двигатель УЛЬЯНОВЕЦ МКТ-40

1. Аренда автокрана (автомобильного крана) Ульяновец
Автокран
2013 г.
07.06.2016 		Феникс
г. Москва 		цена по запросу
2. Кран гусеничный УЛЬЯНОВЕЦ МКГС-100.1 г/п 100т
Кран гусеничный

16.05.2019

Башпромтехсервис
г. Уфа 		3 000 РУБ/час
3. Ульяновец МКТБ-30.2
Автокран
2006 г.
16.02.2018
г. Челябинская область, Челябинск, жд вокзал 		1 200 РУБ/час
4. Ульяновец МКГС-100
КРАНЫ
1984 г.
15.08.2017
г. Свердловская область, Нижний Тагил 		2 700 РУБ/час
5. Автокран
Автокран

30.06.2016

Николай
г. Москва 		99 РУБ/час
6. Аренда гусеничного крана Ульяновец МКГС-100 Магнит
Кран гусеничный
1986 г.
04.03.2016 		Козлов Александр
г. Магнитогорск 		10 000 000 РУБ/
7. Аренда гусеничного крана Ульяновец МКГС-100 Красно
Кран гусеничный
2001 г.
01.03.2016 		Квемо Картли
г. Краснодар 		1 000 РУБ/час
8. Аренда гусеничного крана Ульяновец МКГ-40 Краснода
Кран гусеничный
2003 г.
01.03.2016 		Квемо Картли
г. Краснодар 		1 000 РУБ/час
9. Аренда гусеничного крана Ульяновец МКГС-100 Москва
Кран гусеничный
2004 г.
29.01.2016 		Рускран
г. Москва 		1 000 РУБ/час
10. Аренда гусеничного крана Ульяновец МКГС-100 Брянск
Кран гусеничный
1991 г.
17.01.2016 		Менеджер
г. Брянск 		27 600 РУБ/смена

www.stroyteh.ru
