Зачем может понадобиться мобильная сваебойная установка?

Блог

Самое актуальное и полезное смотрите в нашем блоге

• Все
• Сваебойный бизнес
• Выполненные проекты
• Видео
• Управление сваебойкой
• Техническое обслуживание
• Отзывы

23.06.2022

В строительстве часто возникают сложности с возведением фундаментов на проблемных грунтах. И решаются они путём забивания свай — такой тип несущей конструкции способен нивелировать негативное воздействие среды и создать прочную опору для любого строения.

Для устройства свайно-винтовых фундаментов используются сваебойные (копровые) машины. И это целый класс тяжёлой строительной техники, различающейся по базовым механизмам, мощности, производительности и навесному оборудованию. Но в данной статье мы поговорим о мини сваебойных установках — виде копровых машин, предназначенных для забивания свай в стеснённых условиях.

Они работают по тому же принципу, что и стандартные сваебойные установки: машина выходит на точку, лебёдкой подтаскивает сваю к наголовнику молота, устанавливает её и выполняет несколько первых ударов. Потом проверяет вертикальность сваи, корректирует её положение и забивает в грунт до расчётного отказа — минимальной величины погружения за один или несколько последних ударов.

В чём необходимость сваебойной установки

Как мы уже говорили, необходимость в сваебойной установке возникает при устройстве свайного фундамента. Они применяются:

• в жилищном строительстве, при устройстве фундаментов под многоэтажные сооружения и частные дома;
• промышленном строительстве, для строительства фундаментов для складов, ангаров, цехов и других объектов промышленного назначения;
• дорожном строительстве, при обустройстве мостов;
• гидротехническом строительстве, при возведении пирсов, причалов, гидроэлектростанций;
• в инженерной сфере, при монтаже ЛЭП или наземных трубопроводов.

Но сваебойные установки применяются не только для забивания ЖБ-свай — их используют и для погружения шпунтового металлопроката. Например, для укрепления траншей и котлованов или стабилизации оползневых зон, укрепления набережных. Копровые машины необходимы и при создании герметичных шпунтовых резервуаров или монтажа стен зданий, находящихся ниже нулевого уровня почвы.

Для чего необходима мобильная сваебойная установка

По логике вещей, любая сваебойная установка, кроме башенной, может называться мобильной. Но сейчас мы будем говорить о мобильных сваебойных установках, подразумевая самоходные машины небольшого размера, предназначенные для работы в малоэтажном строительстве.

Мини сваебойные установки представляют собой уменьшенную и упрощённую модель сваебойной машины, состоящую из копрового оборудования и шасси. Они используются для забивки свай диаметральным сечением до 20 см — в основном это сфера частного домостроения.

Для чего необходима мобильная сваебойная установка? Очевидно, что для забивки свай, но мобильность существенно расширяет её возможности: мобильные установки могут двигаться по дорогам общего пользования и быстро перемещаться в пределах стройплощадки.

Мобильные копровые установки помогают сэкономить на привлечении дополнительной спецтехники: ведь они самостоятельно выполняют все этапы работ по погружению свайных и шпунтовых конструкций. А если мобильная установка снабжена сваерезкой, то она может ещё и выравнивать сваи по заданному уровню.

Среди мобильных установок есть класс бурильно-сваебойных копров, способных не только забивать сваи, но и бурить лидерные скважины под буронабивные опоры. Функциональность современных мобильных сваебоев очень высока, даже если речь идёт о мини сваебойных установках.

Мобильная копровая установка на колёсном шасси не нуждается в технике для доставки на объект. Она экономит средства на перевозку и сокращает время строительства. Мобильные колёсные копры рационально использовать:

• для строительства фундаментов под 1-3-этажные здания с последовательной схемой размещения свай;
• для установки осветительных столбов или опор ЛЭП;
• для подготовки фундаментов трубопроводов наземного типа.

Колёсные установки незаменимы при забивке рассредоточенных свайных полей, потому что они могут быстро перемещаться между точками забивки. А для чего необходима мобильная сваебойная установка на гусеничном шасси? Для выполнения большого объёма работ.

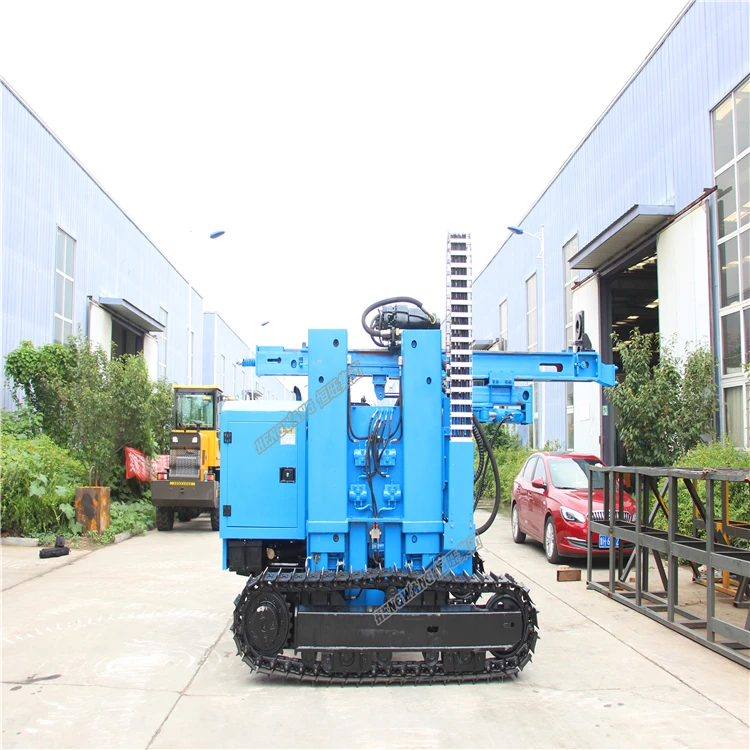

Мобильные сваебойные установки с гусеничным шасси значительно мощнее колёсных. Несмотря на запрет передвижения по дорогам общего пользования, они могут обрабатывать большие площадки с высокой скоростью. При прочих равных гусеничные установки могут работать с более длинными и тяжёлыми сваями.

Преимущества мобильных сваебойных установок

В сфере малоэтажного строительства мини сваебойные установки имеют однозначное преимущество. Они обладают достаточной мощностью в сочетании с мобильностью, могут работать на сложных грунтах и добираться на площадки, куда не проедет большая техника.

Сравнительно низкий вес мобильных установок не приводит к усадкам грунта на объекте во время работы. Они не нуждаются в предварительном укреплении транспортных путей инвентарными плитами, что часто случается с большими установками.

Современные мобильные сваебойные машины оснащаются поворотной платформой, которая снижает потребность в постоянном перемещении копра по объекту. В зависимости от вылета мачты установка может работать со сваями в зоне её охвата.

читать еще

Мини-сваи: порядок изготовления и применения

Монтаж зачастую осуществляется при помощи специального оборудования.

Железобетонные винтовые мини-сваи часто применяются при создании базисов для частных или промышленных построек. Их установка зачастую производится путем забивки. Этот способ основывается на силе удара, под действием которого свая нижней острой частью погружается в почву. Мини-сваи имеют ряд преимуществ, благодаря которым они набирают популярность. В данной статье будут рассмотрены мини ЖБ сваи монтаж, а также более подробно изучены их характеристики.

Содержание

• Плюсы использования мини-сваи
• Процесс монтажа мини-свай
  • Подготовка свайного поля
  • Разметка свайного поля
  • Забивка свай

Плюсы использования мини-сваи

Основным преимуществом мини-свай является возможность их плотного погружения в почву. В процессе монтажа свая смещает часть грунта в стороны. В результате установки она вытесняет объем почвы, равный собственному объему. Это позволяет уплотнить грунт и равномерно распределить нагрузку постройки, что положительно скажется на прочности и сроке эксплуатации. При использовании свай другого вида, достигнуть такого эффекта получается не всегда.

Помимо этого, стоимость самого материала, доставки и монтажа находится на приемлемом уровне.

Из-за небольших размеров появилась возможность самостоятельно выполнить все работы, что позволяет неплохо сэкономить.

Процесс монтажа мини-свай

Монтаж мини-свай можно выполнять даже зимой.

Работы по установке состоят из нескольких этапов, выполнять которые нужно поочередно и не торопясь. К этим этапам относятся:

1. Подготовка чертежа свайного поля.
2. Разметка свайного поля.
3. Забивка мини железобетонных свай.

Подготовка свайного поля

Чертеж может выполняться самостоятельно или специальным инженером. Обычно для такой работы применяются специализированные программные средства.

Необходимо учитывать, что подготовка схемы свайного поля производится только по центру стен постройки, поэтому если размеры здания указываются по краям, необходимо вычесть половину толщины с обеих сторон.

Сваи для постройки легких деревянных домов лучше устанавливать с интервалом не больше 3 м друг от друга, это позволит избежать провала обвязочного бруса под давлением сооружения.

Принятие решения по интервалу установки свай при монтаже крупных деревянных или каменных построек лучше осуществлять при помощи процедуры расчета. При этом понадобится учитывать инженерно-геологические характеристики местности. Для таких процедур лучше обратиться за помощью к специалистам, так как существует риск допущения ошибки в расчетах, особенно при отсутствии опыта у работника.

Перед работой необходимо тщательно изучить местность на наличие перепада высот, старых конструкций или больших деревьев. Если они будут препятствовать работе с мини-сваями, их понадобится удалить, а неровную поверхность выровнять.

Разметка свайного поля

Крайне важно правильно выполнить разметку и придерживаться ее во время установки.

Разметка осуществляется в соответствии с чертежом свайного поля, который был создан ранее. Для разбивки подойдут разметочные колья, ленточные рулетки, дальномер с лазером и тахеометр. По завершении разметки понадобится еще раз проверить правильность замеров, и в случае обнаружения ошибок незамедлительно устранить их.

Этот этап крайне важен, так как если при разметке будет допущена ошибка, это негативно скажется на качестве фундамента постройки. Исправить пропущенные недочеты будет уже практически невозможно.

Забивка свай

Арена сваебойного аппарата позволяет упростить и ускорить процесс создания базиса.

Монтаж зачастую производится при помощи специального сваебойного приспособления, которое предварительно доставляется на строительный участок грузовым автомобилем.

Первым делом осуществляется пробная забивка для выяснения несущей способности почвы. Процедура монтажа состоит из транспортировки сваи к рабочей области при помощи тележки, ее установки на сваебойный агрегат, контролирования размещения изделия согласно расчетам, опускания сваи и первоначальных ударов молотом с минимальной высоты. После погружения железобетонного изделия на глубину около 1 м производится переход в режим автоматической забивки.

Во время процесса необходимо следить за вертикальностью сваи и соблюдением проектной разметки. После забивки и еще одной проверки, устройство перемещается на следующий участок.

Соорудить свайные фундаменты с помощью мини-свай не так уж и сложно. Главное, придерживаться технологии работы и следовать рекомендациям.

Стоимость свайного фундамента по сравнению со стоимостью других фундаментов

🕑 Время чтения: 1 минута

Обсуждается выбор свайного фундамента на основе стоимости по сравнению с другими фундаментами для строительных проектов и факторов, влияющих на стоимость свайного фундамента.

Часто проектировщик не может прийти к конкретному решению, что выбрать для сооружения свайный фундамент или обычный ленточный или матовый фундамент. Особенно в случае выбора свайного фундамента и обычного матового или ленточного фундамента, устроенного на более глубоком уровне, чтобы соответствовать слою грунта с приемлемой несущей способностью. Все условия строительства должны иметь показатель, ниже которого применение свайного фундамента оказывается более дешевым по сравнению с обычным ленточным и матовым фундаментом. Итак, в этой статье мы постараемся показать различия, по которым можно легко определить выбор свайного фундамента по сравнению с другими типами фундамента. Эта строка состояния создается на основе умеренно подробной оценки стоимости фундамента. Также будут обсуждаться факторы, влияющие на стоимость фундамента.

Рис.1: Передача нагрузки на свайный фундамент на грунт

Очевидно, что окончательное решение о применении типа фундамента не может быть принято на основании оценки объема земляных работ и количества бетона фундамента глубокого заложения или ленточного фундамента в сравнении со стоимостью свай, воспринимающих ту же нагрузку. Для свайного фундамента требуется заглушка толщиной около 45 см для двух свай и от 60 см до 120 см для двух пар свай. Размеры наголовника в плане могут достигать 2100мм ² для сваи диаметром 550мм. Оголовки свай можно соединять с помощью стяжек более чем в одном направлении.

Рис. 2: Крышка сваи

Утверждается, что стоимость выемки оголовка сваи, покрывающих балок и анкерных балок может в два раза превышать стоимость выемки грунта машинами в основаниях колонн средней величины. Свайный фундамент требует не только конструктивного проектирования, но и более высокой степени контроля по ходу строительства.

Рис. 5: Выемка грунта для строительства оголовка сваи

Поэтому стоимость земляных работ и бетонирования оголовков свай и оголовков в сочетании с затратами на забивку свай, их проектирование и надзор будут обескураживающим фактором при выборе свайного фундамента. Кроме того, сообщается, что стоимость восьмиметровой сваи в сочетании с ее оголовком и перекрывающими балками превышает стоимость строительства оснований колонн глубиной 4,5 м с использованием массивного бетона до уровня земли. Это утверждение сделано для случая, когда фундаменты строятся в сухих условиях, в которых стоимость земляных работ может быть низкой, а каждый тип фундамента подвергается одинаковой нагрузке. Следует знать, что данная оценка стоимости свайно-столбчатых фундаментов проводилась для крупных сооружений типа многоэтажного дома. Однако доказано, что стоимость свайного строительства для небольших сооружений, например, индивидуального дома, меньше, чем у обычного кирпичного или бетонного фундамента глубиной 1,2м. Строительство свайного фундамента для индивидуальных домов будет дешевле, если земляные работы можно проводить вручную, а проектное состояние должно подходить для экономичных необсаженных свай с механическим бурением. Таким образом, свайный фундамент потеряет экономическую выгоду и, следовательно, выбор свайного фундамента вместо обычного бетонного или кирпичного фундамента будет нежелательным и нерентабельным. Кроме того, если ленточный фундамент узкий ленточный с той же глубиной, т.е. 1,2 м, то рекомендуется использовать последний тип фундамента. Если требуемая глубина фундамента достигает водоносных песков и гравия, то настоятельно рекомендуется использовать свайный фундамент. Это связано с тем, что стоимость земляных работ в такой ситуации в два-три раза превышает стоимость земляных работ в засушливых условиях. Строительство свайного фундамента целесообразно, если грунт на участке значительно изменчив. В этом случае выбор свайного фундамента будет выгоден как экономически, так и конструктивно. Фундаменты следует выбирать и проектировать, исходя из состояния грунта на любой станции погрузки. Например, если тип грунта представляет собой уплотненный песок, то можно выбрать малый плитный фундамент, а для сжимаемого грунта следует принять крупный изолированный плитный фундамент или комбинированный плитный фундамент. Следует иметь в виду, что такой подход к строительству фундамента потребует обширного и всестороннего исследования и исследования грунта, что является дорогостоящим и, следовательно, нежелательным. Можно было бы предложить построить фундамент в соответствии с состоянием грунта, которое может возникнуть по мере продвижения строительства, но этот подход увеличит продолжительность, необходимую для завершения проекта, из-за строительства опалубки. Этот метод помешает заблаговременно планировать строительство фундамента. В таких условиях сооружение свайного фундамента избавит от большинства проблем со строительством фундамента, так как проектирование и строительство можно организовать до начала строительства. Наконец, длина сваи может быть увеличена в случае изменения состояния грунта вместо увеличения количества свай. В результате осадку, которую, вероятно, понесет фундамент, можно не принимать во внимание. Подробнее: Вместимость свайной группы и коэффициент полезного действия Определение осадки свай испытанием под нагрузкой Бетонирование свайных фундаментов – удобоукладываемость и качество бетона для свай Шаг свайного фундамента и доля поверхностного слоя в конструкции свайной группы
