224_СВАЕБОЙКА (сваебой самоходный малогабаритный) (сваебойная копровая установка, машина для забивки, устройство дорожного ограждения, вдавливание свай) МСУ-800

---

Установка разработана в рамках исполнения НИОКР «Разработка и изготовление опытного образца самоходной малогабаритной сваебойной установки с гидравлическим вибромолотом для забивки металлических стоек дорожного ограждения» по заданию ДЕПАРТАМЕНТА НАУКИ И ПРОМЫШЛЕННОЙ ПОЛИТИКИ ГОРОДА МОСКВЫ
статус: прохождение эксплуатационных испытаний
серийное производство:  март 2012

---

Установка сваебойная малогабаритная МСУ-800 предназначена для забивки металлических свай и стоек дорожного ограждения, а также выполнения вспомогательных работ при строительстве и обслуживании автомобильных дорог.
Область применения: дорожное строительство, техническое обслуживание и ремонт дорожных ограждений.
Конкурентные преимущества:

– наличие дополнительного оборудования для бурения скважин и извлечения свай
– возможность подключения дополнительного гидравлического оборудования
– возможность транспортировки прицепа со стойками
– возможность работы вперед и в сторону
– небольшие габаритные размеры
– высокая частота и энергия удара
– высокая транспортная скорость
– высокая производительность

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная длина стойки, м	3
Время забивания одной стойки, мин	1…3
Энергия удара гидромолота, Дж	849
Частота ударов гидромолота, Гц	450…900
Продолжительность непрерывной работы, ч	10
Двигатель:
Тип	Дизельный, с воздушным охлаждением и электростартером
Марка	HATZ 2L41C
Мощность при 2300 об/мин, кВт	22,5
Преодолеваемый подъем, градус	20
Допускаемый боковой крен, градус	15
Скорость передвижения, км/ч	0. ..5
Ширина гусеничной ленты, мм	230
Габаритные размеры в транспортном положении, мм:
длина	3000
ширина	1486
высота	2160
Полная масса, кг	2500+5%
Масса буксируемого прицепа, кг	2500

200_ПОДЪЕМНЫЕ ПЛАТФОРМЫ ГУСЕНИЧНЫЕ (малогабаритные высотные подъемники, мини вышки, минивышки) (резиновые гусеницы) (гидравлические) (бензиновые, дизельные, электрические, аккумуляторные) (комплекты: удаления пыли, прожекторов) Hinowa (Хинова – Италия) →

Оборудование – ООО СК “ОСНОВАНИЕ”

Строительство фундаментов в Нижнем Новгороде и в Нижегородской области

Устройство и преимущества сваебойной установки.

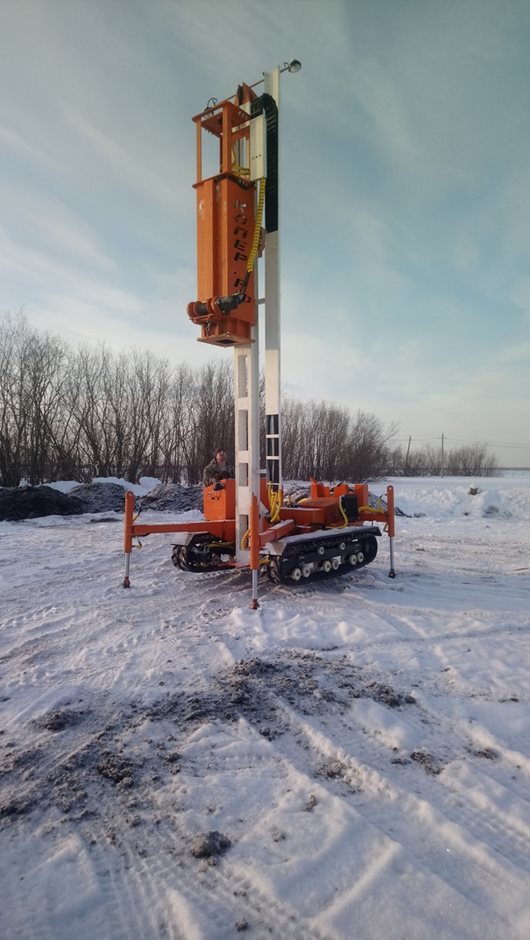

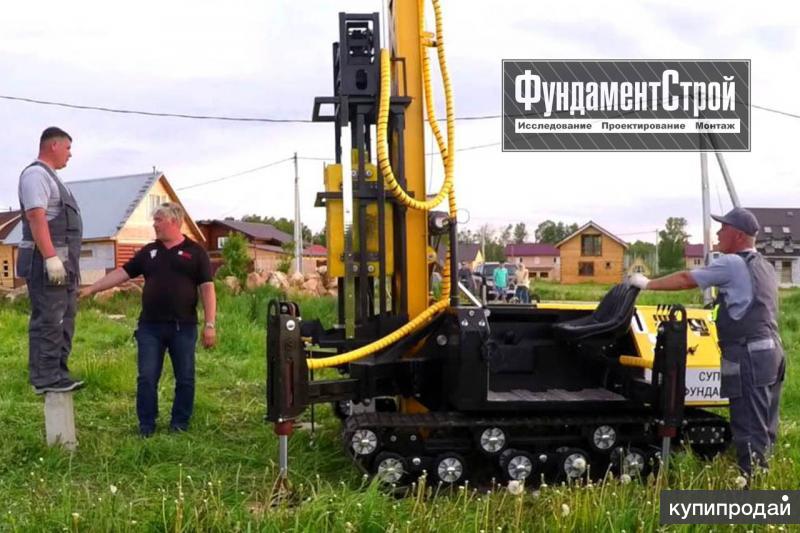

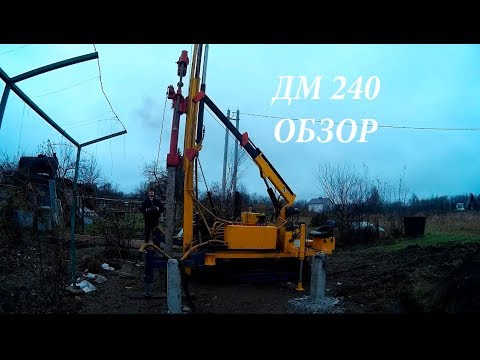

Уникальные мобильные сваебойные установки на гусеничном ходу предназначены для возведения фундаментов с использованием железобетонных свай.

Сваебойные установки могут использоваться в самых различных условиях, самостоятельно передвигаться по бездорожью, грязи, снегу, преодолевать различные препятствия на пути к месту застройки, работать на склонах, а также могут эксплуатироваться круглогодично (от -15 до +40 градусов по Цельсию).

Благодаря компактности и маневренности наша сваебойная установка уверенно передвигается по плотно застроенным и засаженным деревьями и кустарниками участкам Заказчиков, а благодаря мягким гусеницам из композитных материалов и, соответственно, низкому давлению на грунт — не повреждает сам участок.

На настоящий момент в парке СК «Основание» 3 современные компактные мини-сваебойные установки «Стройматик», одна из которых в комплектации Турбо-2000 с удлинёнными мачтой и аутригерами. Это позволяет забивать сваи от 150-го до 300-го сечения длиной до 6 метров (и свыше с применением крана). Наши установки способны забивать более 30 железобетонных свай в рабочую смену.
Всего 1 день на фундамент загородного дома!

Транспортируется сваебойная установка с помощью эвакуатора или манипулятора.





































Технические характеристики сваебойной установки

Габариты в сложенном состоянии (транспортное)	6220 * 2040 * 2070 мм
Габариты с поднятой стрелой (рабочее)	3200 * 6300 * 2650 мм
Скорость	до 5 км/ч в транспортном положении с опущенной стрелой
Производительность	от 3 до 20 минут на забивание 1 сваи в зависимости от типа грунта, в среднем 5-6 свай в час, до 40 свай в рабочую смену
Сечение забиваемых свай	150х150 мм, 200х200 мм, 300х300 мм
Максимальная длина забиваемой сваи	6 м (до 8м с лидерной скважиной)
Вес рабочего груза	1100 кг / 1500 кг
Вес установки	3200 кг / 4500 кг



Железобетонные забивные сваи.

Для монтажа фундаментов мы применяем забивные сваи ведущих производителей, которые изготавливаются из бетона марки М300 на крупных ЖБК по ГОСТ 19804-2012 «Сваи железобетонные заводского изготовления» с соблюдением всех технологий с предоставлением сертификата качества и обладают неоспоримыми преимуществами. Размер сваи стандартно 3000х150х150, как вариант увеличенное сечение и длина: 4000х150х150, 5000х150х150, 3000х200х200, 4000х200х200, 5000х200х200, 6000х200х200. Также есть возможность забивать составные сваи и сваи сечением 300х300.

Все основные типоразмеры свай всегда в наличии в достаточном количестве.













Нужна консультация?

Наши сотрудники ответят на Ваши вопросы, произведут расчет и подготовят индивидуальное предложение.

Я согласен с политикой конфиденциальности

Использование небольших сваебойных установок не только для установки солнечных батарей

Забивные сваи использовались для возведения больших сооружений, таких как мосты и здания, на протяжении сотен лет. И сваебойные машины для крупных фундаментов долгое время были основным оборудованием для такого рода работ. Но за последние несколько лет сваебойные копры меньшего размера создают нишу на рынке забивки свай. Эти машины часто называют солнечными копрами, поскольку они чаще всего используются при строительстве солнечных ферм.

По словам Эда Сэвиджа, менеджера по продуктам компании Vermeer, более 90 % небольших сваебойных установок используются в солнечной промышленности для монтажа стеллажной системы для солнечных панелей. Но Сэвидж добавил, что многие другие подрядчики используют эти производительные машины, чтобы обеспечить прочную основу для других приложений.

«В последние годы наблюдается такой резкий рост числа сваебойных установок из-за потребности подрядчиков в анкеровке конструкций в земле с максимально возможной рентабельностью и производительностью», — сказал Сэвидж. «Неважно, вбивается ли задача в забивку свай для солнечных стеллажей, ограждений или надземного трубопровода — или столбов для ограждения. Использование небольших сваебойных молотков для этих типов приложений помогает упростить процесс и быстрее, чем копание, заливка или установка бетонной опорной системы. Кроме того, сваебойные копры эффективно работают в широком диапазоне грунтовых условий».

Небольшие копры для ограждения проезжей части и указателей

Ограждения являются важным элементом безопасности на загруженных дорогах по всему миру, и когда Департамент транспорта (DOT) определяет, что участок дороги нуждается в ограждении, есть большая вероятность, что это не в плоском, легкодоступном месте. Сваебойные копры на гусеничном ходу, такие как сваебойный копр Vermeer PD5, имеют правильный размер и маневренность для этих типов применения. PD5 имеет 15-футовую (4,6 м) мачту, которая может оставаться полностью собранной при транспортировке, а ее 9Конструкция платформы с углом поворота 0 градусов упрощает процесс установки и разборки. PD5 также предлагает встроенные в машину элементы управления сбоку машины.

«В качестве альтернативы, сваебойный молот PD5R с полнофункциональным беспроводным пультом дистанционного управления, который приводит в действие молот, использует функцию автоматического отвеса для позиционирования и выравнивания свай», — пояснил Сэвидж. «Эти расширенные функции важны, когда требуется точное выравнивание, например, при строительстве солнечных батарей. Но многие подрядчики сообщают, что при работе с ограждениями и ограждениями такой уровень точности не требуется, поэтому компания Vermeer предлагает оба варианта».

Эти небольшие сваебойные копры общего назначения могут производить энергию удара до 950 Дж с максимальной скоростью 1500 ударов в минуту, обеспечивая высокую производительность даже в сложных грунтовых условиях.

Небольшие копры для гражданских ограждений

Подрядчики по ограждениям согласны с тем, что установка столбов занимает много времени и является сложной задачей в сложных грунтовых условиях. Вот почему многие компании, занимающиеся ограждением, ищут альтернативные методы при работе над крупными проектами ограждения в этих почвенных условиях. И по многим из тех же причин, по которым PD5 является хорошим вариантом для установки ограждений, он также может быстро забивать столбы забора.

« Сваебойные машины требуют более высоких первоначальных инвестиций, чем обычное оборудование, используемое для проектов ограждения», — сказал Сэвидж. «Поэтому для большинства подрядчиков, занимающихся ограждением, покупка сваебойного копра, вероятно, не имеет смысла. Однако для этих необычных и крупных проектов стоит связаться с дилером Vermeer, чтобы узнать, какие варианты аренды они предлагают, или за помощью в поиске подрядчика, которому они могут передать эту часть проекта в субподряд».

Небольшие копры для строительства

Не каждый строительный проект требует забивания больших свай в скальную породу. Сваи необходимо забивать и для небольших проектов. Навесы для автомобилей или небольшие наземные солнечные панели должны быть прочными. И во многих случаях нет места или времени копать и заливать бетон. Использование небольших сваебойных молотков может облегчить процесс строительства.

«Уникальный проект, в котором недавно использовался сваебойный копр Vermeer PD10, — это строительство надземных трубопроводов, — сказал Сэвидж. «Подрядчику нужна была машина, которая могла бы помочь возвести прочный фундамент для трубопровода, и он решил, что PD10 является наиболее эффективным вариантом».

Несколько применений

Во многих случаях коммунальные строительные работы включают забивку нескольких свай на далёких от идеала основаниях, что может быть полезно при использовании высокопроизводительного сваебойного копра. Имейте в виду, что если вы оказались в проекте такого типа, это не значит, что вам нужно бежать и покупать сваебой. Многие дилеры Vermeer могут помочь вам изучить варианты аренды и/или лизинга. Для получения дополнительной информации о сваебойных молотах Vermeer обратитесь к местному дилеру Vermeer.

КАК РАСШИРИТЬ ВАШ БИЗНЕС В СЛУЧАЕ СОЛНЕЧНОЙ ЭЛЕКТРОЭНЕРГИИ

Корпорация Vermeer оставляет за собой право вносить изменения в конструкцию, дизайн и технические характеристики; добавить улучшения; или прекратить производство в любое время без уведомления или обязательств. Показанное оборудование предназначено только для иллюстративных целей и может отображать дополнительные аксессуары или компоненты, характерные для их глобального региона. Для получения дополнительной информации о технических характеристиках машины обратитесь к местному дилеру Vermeer.

Vermeer и логотип Vermeer являются товарными знаками Vermeer Manufacturing Company в США и/или других странах. © 2022 Корпорация Вермеер. Все права защищены.

Сваебойные машины

Сваебой – это строительная машина для установки свай для работы и их забивания в землю с помощью свайных молотов.

Существует несколько типов копров, в том числе предназначенных для различных молотов: паровых, механических, гидравлических и дизельных.

Основными параметрами копра обычно являются: высота, от которой зависит максимальная длина забиваемой сваи, и вес ударного блока.

Сваебойные молоты

Предлагаем Вашему вниманию копры для забивки сплошных свай длиной 12-16 м.

Сваебойные молоты могут использовать дизельные и гидравлические молоты для забивания стальных труб, железобетонных и шпунтовых свай и т.д.

Сваебой К-12А забивает сплошные сваи длиной до 12 м. Это экономичный выбор для вашего строительного проекта.

Основным отличием модели КМ-60А является возможность выполнения нескольких функций на одной базовой машине:

1. 1. Забивка сплошных свай высотой 16 метров и диаметром 500 мм;
2. 2. С применением келли-штанги для бурения скважин на глубину до 60 м диаметром 1500 мм;
3. 3. С использованием роторного двигателя для пилотного бурения на глубину до 12 м диаметром 300 мм;
4. 4. Бурение методом CFA на глубину 16,5 м, диаметр 800 мм.

Сборка и разборка машины на строительной площадке займет всего 1-2 часа в зависимости от сложности оборудования.

Параметр	ЛХ-40	JVUR50	ЛХ-50	КМ-60А
Длина сплошной сваи, м	12	15	16	16
Ударная часть гидромолота (кг)	4 000	3 000	5 000	5 000
Ударная часть дизельного штангового молота (кг)	3 500	3 500	4 500	4 500
Ударная часть дизельного трубного молота (кг)	3 000	3 600	4 600	4 600
Использование гидравлического роторного двигателя	–	нет	–	да
использование CFA	–	нет	–	да
Келли бар использование	–	нет	–	да
Угол наклона мачты, град.	3,5	3	3,5	5
Производительность, л/мин	456		456	470
Мощность, кВтр	112	112	133	186
Ширина гусеницы, мм	800	700	800	800
Ширина гусеницы, мм	3 180	3 190	3200 / 4200	3000 / 4300
Габариты транспорта, мм	13800х3180х3100	16180х3190х3290	16500х3200х3550	14250х3000х3313
Базовая масса, т	34,5	29	41	33
Общий вес, т	42	44	49,5	49

Сваебойные машины большой мощности

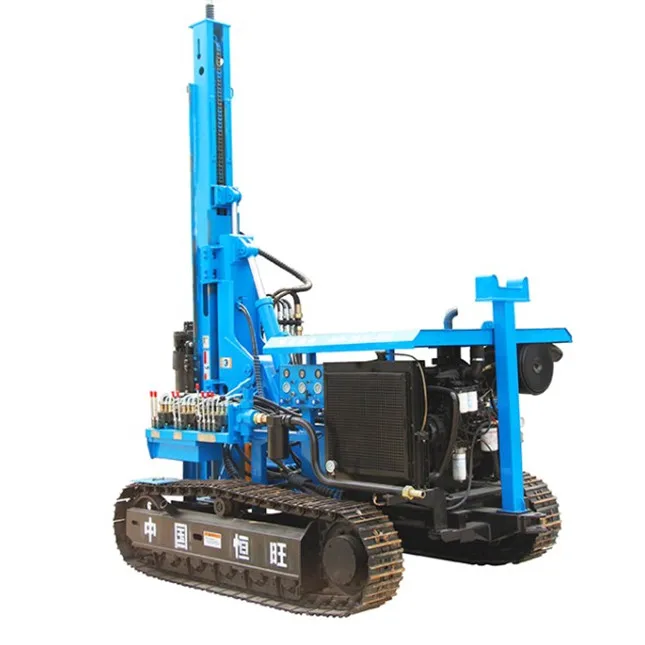

Мини-копры

Мобильные сваебойные машины представляют собой возвышающуюся машину высотой 15-32 м, в зависимости от длины забиваемых свай.

Основание копра представляет собой горизонтальную раму с ходовой частью. В верхней части расположены лебедки для тросов, используемых для контроля положения свай и молотов.

Направляющие для управления движением молота расположены на передней части машины.

Сваебойные машины универсальные позволяют устанавливать башню под углом до 15° по вертикали, поворачивать ее по горизонтали на 360° и перемещать в двух перпендикулярных направлениях.

Сваебойные машины классифицируются по типу движения: шагающие, гусеничные, колесные, по рельсовому пути, по платформе.

В качестве базовой платформы для копра могут использоваться следующие машины: специализированная платформа, экскаватор с одним ковшом, гусеничный или колесный кран, трактор, трубоукладчик или автомобиль общего назначения.

Для работы сваебойным молотом используется гидравлический или дизельный молот с ударной массой от 240 до 12 800 кг в зависимости от типа и мощности базовой машины.

Возможна комплектация экскаватора или крана сваебойной мачтой, что позволяет использовать его в качестве сваебойного копра при небольшом объеме работ.
