МАЗ-500: Установка заднего моста с грузовика Супер МАЗ

Содержание:
1. Осознание необходимости замены моста и подбор запчастей
2. Замена заднего моста МАЗ-500 на мост Супер МАЗа
3. Эффект от замены заднего моста

Ничего плохого сказать о заднем мосте МАЗ-500 не могу, но поломки не частые все же случались. Раз разорвало на подъеме планетарную шестерню – пришлось искать бортовую.

Вторая неприятность случилась гораздо позже, банально оторвалась ведомая шестерня от дифференциала. Также не попал на большой ремонт, удалось найти редуктор по запчастям.

1. Осознание необходимости замены моста и подбор запчастей

После ремонта редуктора, начал осознавать, что скорей всего, это последний редуктор от МАЗ-500, который попал ко мне в руки. Запчасти к грузовику становились редкостью.

Родной задний мост МАЗ-500

Для гарантии, заказал на нескольких участках по сбору металлолома такой девайс, но как объяснили приемщики металлолома: “Ты опоздал, надо было лет на пять раньше в запас искать”. Cами же посоветовали искать редуктор от Супер МАЗа, т.к. они у них гораздо чаще бывают. Договорились, что меня наберут, если появится подходящий.

Через какое то время, знакомые позвонили: “Мост есть. Вези деньги – отдадим не дорого”. Приехал, посмотрел. Мост был комплектный, но на правой короне были разбиты отверстия и болтался хвостовик. Чисто по символической цене, он мне и достался.

Привезя мост к себе, стал неспешно его ремонтировать. Сняв редуктор обнаружил, что главной паре пришел конец. Зубья выломаны и связываться с этой парой смысла нет. Потихоньку нашел рабочую б/у пару 12 на 25. Для меня, это то что надо. Передаточное число получалось 7.14 против 7,73 (если не путаю) на МАЗ-500.

Разобрал дифференциальную коробку, заодно заменив полуосевые упорные бронзовые шайбы и четыре сферических на крестовине. Так, потихоньку отрегулировал и восстановил редуктор, а затем установил его в балку моста. Следующим шагом, было разобрать бортовые и выточить болты притягивающие корону и барабан к ступице.

До этого, правда, пообщался с водителем пятисотого МАЗа, у которого уже стоял задний мост МАЗ-5337. С его слов, ничего сложного в переделке не было.

Нужно всего лишь найти две передние короны от МАНовского переднего моста, обрезать от них прилив и поставить между барабаном и короной, выточив для этого новые болты (длинней родных на 50 мм). Болты лучше взять с железной дороги, те которые скрепляют рельсы с накладками.

Болтов у знакомых железнодорожников я набрал и унес их к токарю. Токарь работал в АТП и предупредил, что нужно принести еще новую гайку. Результат не заставил себя ждать, комплект болтов с размером под микрометр мне выточили, плюс в запас три штуки.

Выбив старые болты со ступицы, забил в нее новые. Саму ступицу установил на место. Одел проставку, изготовленную из передней короны, но вот когда стал устанавливать корону, то мне не понравилось ее крепление на ступицу.

Хорошо помню, что при установке короны на ступицу Raba-MAN, на каждую шпильку устанавливались или разрезные сухари или конусные гайки, а на МАЗовской ступице крепление идет только шайбами гравера и гайками.

Одним словом, я решил дополнительно усилить этот узел. Пока подбирал конусные сухари, узнал, что на КамАЗе прижимают кронштейн верхней реактивной штанги к мосту как раз такие сухари. В магазине взять 24 штуки таких не проблема. С коронами поехал к токарям с надеждой на то, что выфрезеровать конус в короне для них никакой сложности не составит. Так и оказалось, они быстро сделали эту работу.

Сборка особенно не напрягла и все подошло идеально. Единственное, что насторожило, так это оказавшиеся длиннее на 3 см болты крепящие корону. Одним словом, я спокойно работал дальше, нисколько не задумываясь о проблеме с мостом, ведь запас карман не тянет.

Таблица скоростей моста МАЗ-500 с резиной ИД-304 и бортовой 3,11. Общее передаточное число моста 8,29.

Таблица скоростей моста МАЗ-500 с резиной ИД-304 и бортовой 2,9. Общее передаточное число моста 7,73.

Проездив достаточное время и не имея никаких проблем с родным мостом, я уже начал забывать о своем запасе, но на старых машинах беззаботное время длится не долго.

В одном из рейсов, появилась вибрация. Осмотрев машину, увидел выдавленный подшипник крестовины. До дома было около 150 км и я этой неисправности не придал никакого значения.

Был случай, когда на такой крестовине проехал около 400 км и никаких негативных последствий их-за этого не имел.

Вибрация особенно сильно чувствовалась на скорости в 60 км/ч и поэтому, я ехал на 10 км/ч меньше по спидометру, чтобы избежать ее.

Самое странное, что до гаража я не доехал 5 км и машина потеряла ход. Кардан крутился, а вот машина совершенно не трогалась с места. Выход один – галстук и в гараж, пришло время ремонта.

В гараже, я с удивлением обнаружил, что ослаб центральный редуктор и из него вытекло масло (в моей практике, это был единственный случай). Вот к чему может привести вибрация. При снятии редуктора, картина стала еще хуже: гнезда подшипников в корпусе разбиты и шестерни только на помойку. И винить некого, сам виноват. Успокаивало то, что в запасе есть Суперовский мост.

2. Замена заднего моста МАЗ-500 на мост Супер МАЗа

Приступил к замене моста. Старый мост снял без всяких проблем. Перед тем как закатывать мост от Супера, снял кронштейны энергоаккумуляторов и срезал болгаркой верхние площадки рессор, а также нижние накладки на мост. Верхние площадки рессор сразу симметрично приварил к мосту на расстоянии, которое взял со старого моста.

Мост закатил под МАЗ и поднял под рессоры. Нижние накладки рессор пришлось выбирать с наружных сторон в виду того, что балка моста ближе к бортовым имеет в сечении круглый профиль.

Наступил черед крепления стремянками рессор. Старые стремянки не подошли, они оказались коротки и пришлось докупать четыре Суперовские.

С новыми стремянками, проблем с прикручиванием моста больше не было. А вот крепление кронштейнов не подошло, пришлось приваривать дополнительные гайки по месту. Затем, также приварил нижние накладки к балке моста. Карданный вал подошел без всяких подгонок. Подсоединил и тормозные трубки к энергоаккумулятору.

Осталось поставить колеса и здесь возникли сложности. А именно, внутренние колеса немного, но упирались в рессору. На этом этапе, мне сразу стали понятны ошибки, которым я сначала не придавал значения.

Колея МАЗ-500 шире Суперовской на 100 мм, а вот проставки я, послушав знакомого водителя и следуя его советам, сделал по 25 мм по толщине передней короны. Как итог, 50 мм мне не хватало, а учитывая зазор между рессорой и шиной, то 20 мм.

Можно, конечно, было пойти другим путем и попробовать поставить ЛиАЗовский внутренний диск или КамАЗовский на крайний случай. Но мне такой вариант не подходил, т.к. для работы с перегрузом, лучше широкий диск чем узкий.

Также, проблема могла быть решена установкой 300-ой резины, но и такое решение меня также не устраивало. Выход оставался только один – нужно искать стальные блины толщиной 50 мм.

Не легко, но нашел подходящие, правда вырезанные резаком и причудливой формы. Повез эти неподъемные блины вместе с короной к токарям.

Увидев эти жуткие заготовки, они покачали головой и обещали дня за два выточить и просверлить все во внутренний размер короны – обещание выполнили.

Привез детали на место сборки, собрал на месте всю конструкцию и поставив на место колеса, осознал, что все получилось и надо дальше продолжать работать.

Получился мост со следующими характеристиками: бортовая передача 3.43, центральный редуктор 2.0833, 25 зубьев планетарка и 12 хвостовик. Как видно из таблицы, за счет уменьшения передаточного числа Суперовского моста, максимальная скорость возросла на 5 км/час.

Таблица скоростей моста Супер МАЗ с резиной ИД-304 и бортовой 3,43. Общее передаточное число моста 7,14.

В процессе работы, я три или четыре раза проверял на первых порах затяжку короны. А затем, немножко успокоившись, стал проверять ее раз в месяц.

По прошествии нескольких лет, могу подтвердить, что корона надежно крепится конусными шайбами гравера и гайками. И для себя сделал вывод, что завод сэкономил на конусных шайбах и на мой взгляд, ослабил этим узел крепления.

Вид на ступицу правого колеса с резиной на дисках бескамерных 295/80-22.5

По отзывам, при постановке таких дисков, нужно в обязательном порядке наваривать промежуточное кольцо. Конусная часть колесного диска прилегающего к короне на бескамерных дисках имеет немного другой угол конуса.

3. Эффект от замены заднего моста

Замена моста на более быстроходный, позволила машине свободно держаться в потоке, увеличилась скорость и повысилась эффективность торможения. Особенно заметно подросла скорость на слабо холмистой местности. За счет кинетической скорости, стало легче поддерживать более высокий темп движения.

Также, стоит отметить более крепкую конструкцию всего моста: большие и мощные ступичные подшипники, мощные тормозные механизмы. Кроме того, мост избавил меня от случаев слабнущего хвостовика. Из минусов только то, что пришлось немного повозиться с переоборудованием.

Автор: Эдуард Залуцкий

Мост для МАЗ | новости СпецМаш

    Любой автовладелец и даже наемный водитель, которому довелось ездить на грузовиках минского завода, может подтвердить следующую сентенцию. Чтобы любая система – ходовая, тормозная, рулевая или топливная МАЗ работала долго и без поломок, помимо соблюдения рекомендаций по непосредственной эксплуатации требует качественного и правильного ухода. Именно в этой статье мы расскажем вам о том, как должен выглядеть уход за задним мостом МАЗа, и каким он может быть сам…

ТАКИЕ РАЗНЫЕ

  И это мы не о том, что с подобным названием можно встретить разнообразные инженерные сооружения, предназначенные для пересечения рек, ущелий, других дорог и прочих препятствий. Дело в том, что в разные годы на моделях Минского Автозавода использовались различные варианты осей, причем не просто от других производителей, и потому отличающиеся какими-то габаритно-конфигурационными параметрами.

А реально неодинаковые по устройству, хотя предназначение их от этого не менялось.

  Кстати, о предназначении – по сути, мост для МАЗ может быть просто несущим, или с дополнительными функциями – управляемый или ведущий. Совмещать для последних функционала кроме как у полноприводных вариаций, где передняя ось по определению такова, у минчан как-то не принято, хотя на несерийных и малосерийных вариациях тоже встречались нестандартные решения. Если же говорить именно о заднем, то он практически всегда ведущий.

  Исключением можно считать МАЗ-516, где последняя по ходу движения ось была подъемной (вывешиваемой). При порожняке она поднималась для экономии топлива и улучшения маневренности, а в загруженном состоянии авто получало дополнительную опору. Сегодня подобный конструктив встречается крайне редко.

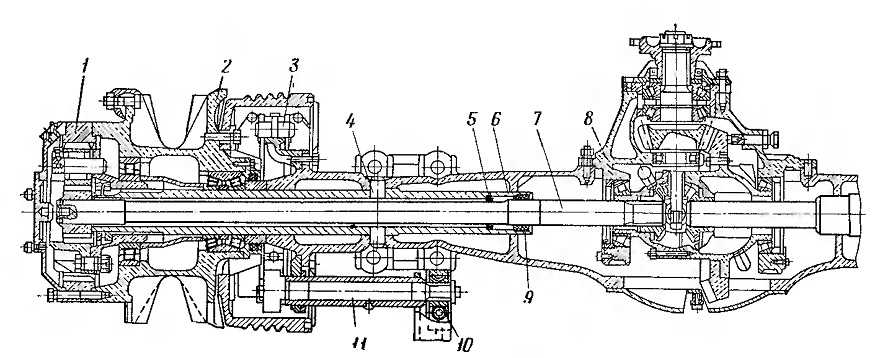

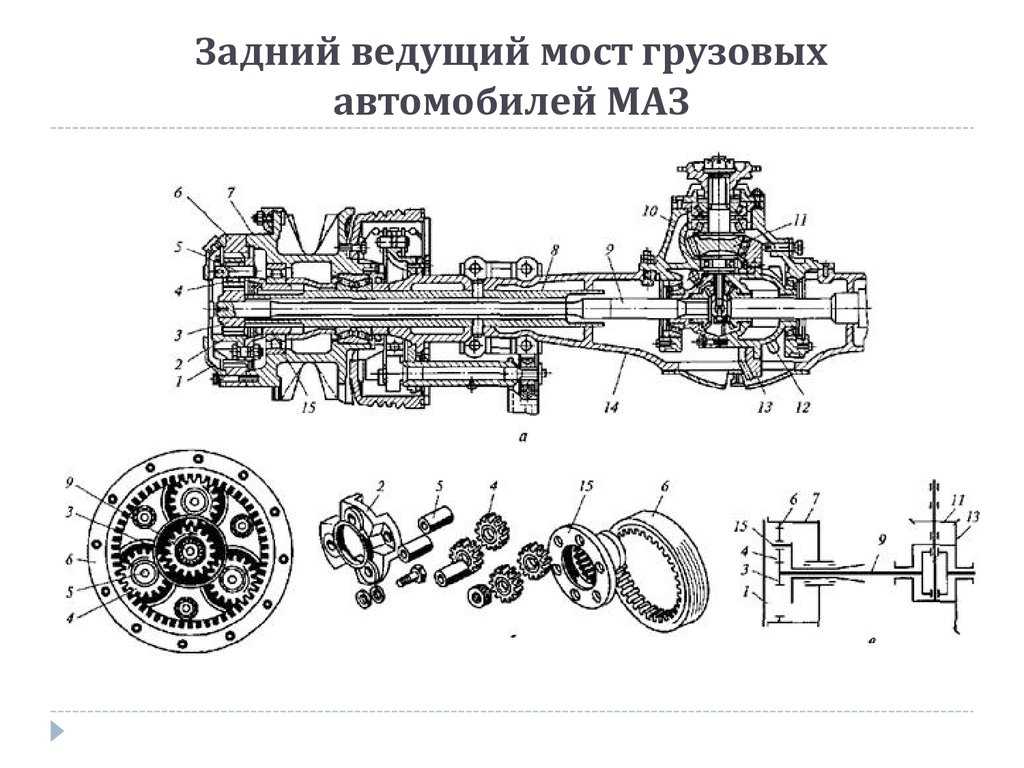

  Что касается классической принципиальной схемы, то она имеет два исполнения. При одном крутящий момент от карданов принимает редуктор и передает колесам через полуоси.

У второго варианта имеются дополнительные колесные редуктора планетарного типа. Естественно, что при бортовой передаче конструкция значительно сложнее и дороже, но у нее имеются неоспоримые преимущества:

1. • Снижается нагрузка на центр-редуктор, что существенно продлевает срок его службы
2.

3. • Уменьшаются габариты, что автоматически повышает клиренс
4.

5. • Увеличивается вариативность передачи, особенно в отношении тяговых нагрузок

Так что нет ничего удивительного в том, что уже долгие годы именно такой вариант предпочитают водители, а раз есть спрос, то должно быть предложение, и потому автостроитель старается учитывать предпочтения потребителей.

РЕМОНТ МОСТА МАЗ

 Суть ухода за данным элементом заключается в регулярной проверке технической исправности и в обеспечении нужного уровня смазки в колесных и центральном редукторе. Помимо поддержания уровня смазки и ее периодической замены требуется прочищать сапуны, проверять. И по необходимости подтягивать крепежные элементы. Также следует постоянно контролировать температуру нагрева и шум, производимый при работе. Это нетрудно, зато может помочь вовремя выявить неисправности и избежать, тем самым, больших проблем. Если, осматривая ведущий мост МАЗ, вы обнаружили течь смазки в районе главной шестерни, это может означать чрезмерный износ сальника. При «подтверждении диагноза» обязательно замените уплотнитель.





  Для этого потребуется отсоединить кардан от фланца редуктора, расшплинтовать крепежные гайки, отвернуть их и снять фланец и шайбу. Затем отворачиваются гайки шпилек, которые держат крышку, и с использованием демонтажных болтов снимается крышка. После этого сальник можно легко заменить новым, кстати, не забудьте перед сборкой наполнить его внутренние полости консистентной смазкой.

  Если проблемы с сальником полуоси, то его замена проводится в такой последовательности:

•  – сливаем масло из общего картера;
•

•  – отсоединяем карданный вал;
•

•  – используя демонтажный болт снимаем крышку вместе с ведущими шестернями колесных передач;
•

•  – откручиваем крепление редуктора, подгоняем тележку с подъемником и с ее помощью убираем агрегат с его привычного места;
•

•  – откручиваем верхние гайки, меняем сальник, заполняем полости смазкой.

 При необходимости разобрать колесную передачу сначала сливаем масло, снимаем малую крышку, затем большую. Используя демонтажный болт, достаем полуось вместе с ведущей шестерней, после вытягиваем шестерню ведомую. Открепляем оси сателлитов, достаем их через окна в чашках. Отворачиваем крепление чашек и снимаем чашки. Кстати, эти же процессы придется повторить и тогда, если требуется снять ступицу.

 Естественно, что замена любых комплектующих несущих-ведущих систем автомобиля должна учитывать специфику «профессии». Поэтому, ремонтировать МАЗы стоит исключительно с использованием качественных комплектующих, таких, например, как может предложить наш торговый дом «СпецМаш».



Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич

     Все наши товары прошли необходимые проверки и сертификацию, и полностью отвечают требования автопроизводителя. Цены приемлемые, для постоянных клиентов и оптовиков предусмотрены скидки. Работаем как с наличными, так и с безналичными формами оплаты, возможны отсрочки. Организовываем пересылку по России, по Москве и еще примерно в сотню городов доставка бесплатная. Подать заявку на приобретение или связаться с нашими представителями для уточнения интересующих нюансов можно по телефону, через форму на сайте и по Е-мэйл.

1     5336-2402015-10     Картер редуктора в сборе
1     54321-2402015-10     Картер редуктора (U=4,84)
2     5336-2403010-10     Дифференциал
2     5337-2403010-10     Дифференциал
2     54321-2403010-01     Дифференциал (U=4,84)
2     54323-2403010-10     Дифференциал (U=5,49)
2     5551-240301010     Дифференциал (U=7.79)
3     5336-2403070     Полуось правая
4     54321-2403071     Полуось
5     54321-2409012-10     Цилиндр
6     54326-2409022     Муфта блокировки
7     54321-2409024-01     Ступица муфты
8     54321-2409027-10     Ось
9     54326-2409029     Кольцо
10     54326-2409032-10     Вилка
11     54321-2409042     Поршень
12     6303-2509017     Прокладка
13     500-3512108     Пружина
14     039-045-36-2-3     Кольцо
15     242577     Винт М12х1,25-6gх30
16     250615     Гайка М12х1,25-6Н
17     252136     Шайба 10 ОТ
18     201497     Болт М10-6gх25
19     050-060-58-2-3     Кольцо
20     200271     Болт М8
21     252135     Шайба 8Т
21     252135     Шайба 8Т
22     54321-2409014     Основание цилиндра
23     5336-2402018-10     Картер редуктора (U=6,59, U=7,79, U=7,14, U=5,49)
23     54321-2402018-10     Картер редуктора (U=4,84)
24     54321-2402019     Крышка подшипника
24     54321-2402022     Крышка подшипника
25     500-2402024     Втулка
26     5336-2403040     Гайка
27     500А-2403044-01     Стопор
28     5432-2403088     Стопор болта
29     372904     Болт М20-6gх110
30     201454     Болт М8-6gх16
31     5336-2402021-010     Шестерня ведущая (U=6,59)
31     5337-2402021-010     Шестерня ведущая (U=7,14)
31     54323-2402021-010     Шестерня ведущая (U=5,49)
31     5551-2402021-010     Шестерня ведущая (11=7. 79)
31     6303-2402021-010     Шестерня ведущая (U=7,79)
31     64221-2402021-010     Шестерня ведущая (U=4,84)
32     216300     Шпилька М14х28
33     250559     Гайка М14х1,5-5Н6Н
33     250559     Гайка М14х1,5-5Н6Н
34     252138     Шайба 14 ОТ
35     5336-2402080     Прокладка регулировочная
35     5336-2402081     Прокладка регулировочная
35     5336-2402082     Прокладка регулировочная
35     5336-2402083     Прокладка регулировочная
36     5336-2402085     Прокладка регулировочная
37     5336-2402086     Прокладка регулировочная
38     5336-2402087     Прокладка регулировочная
