Масло в двигателе непрерывно очищается от загрязнений в фильтрах грубой и тонкой очистки.
Фильтр грубой очистки
Фильтр грубой очистки масла пластинчато-щелевой, включен последовательно в основную масляную магистраль и расположен с правой стороны двигателя. Через фильтр грубой очистки проходит все масло, нагнетаемое насосом в магистраль, откуда масло поступает к подшипникам и другим трущимся деталям. Фильтр состоит из корпуса 22, фильтрующего элемента и перепускного клапана 21. Фильтр прикреплен к блоку 17 цилиндров четырьмя болтами. Между крышкой 8 фильтрующего элемента и корпусом, а также между корпусом и блоков цилиндров установлены паронитовые прокладки. Во избежание появления течи масла из-под головок болтов, крепящих корпус фильтра к блоку цилиндров, под головки устанавливаются, кроме стальных, алюминиевые шайбы.

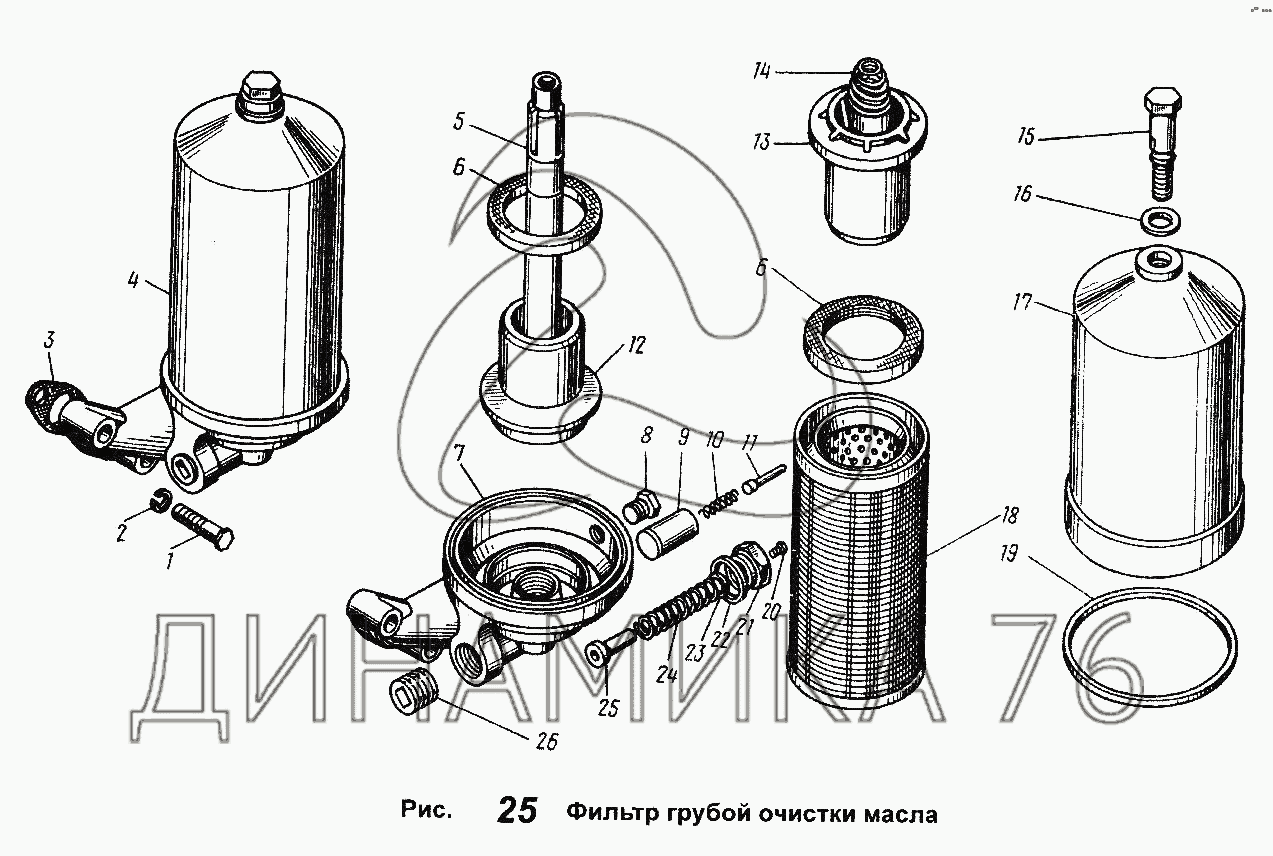

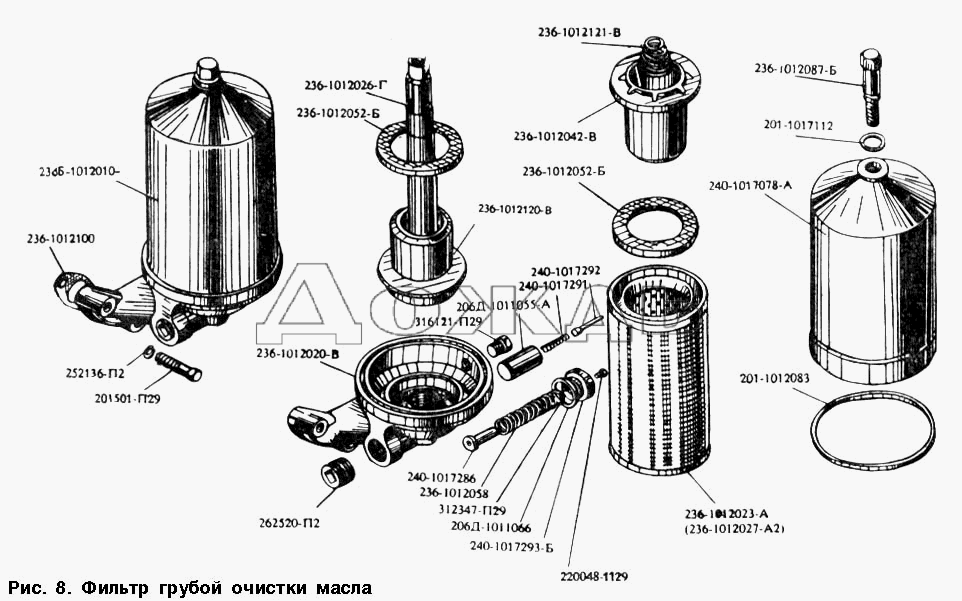

Рис.Схема фильтра грубой очистки масла:
1 — стакан; 2 — пробка; 3 — очищающая пластина; 4 — промежуточная пластина; 5 — стержень; 6 — валик; 7 и 16— прокладки; 3 — крышка фильтрующего элемента; 9 — болт крепления фильтрующего элемента и корпусу; 10 — гайка сальника; 11 — пружина; 12 — рычаг; 11 — гайка рычага; 14 — сальник; 15 — фильтрующая пластина; 17 — блок цилиндров; 18 — малый горизонтальный канал; 19 — главная масляная магистраль; 20 — пружина перепускного клапана; 21 — перепускной клапан; 22 — корпус
Фильтрующий элемент состоит из набора фильтрующих 15 и промежуточных 4 пластин, собранных на валике 6.
Толщина промежуточных пластин равна 0,07—0,08 мм. Масло проходит через щели между фильтрующими пластинами внутрь фильтрующего элемента, очищаясь при этом.
Далее через отверстие в стакане 1 масло подается в масляную магистраль. Для очистки отложений между фильтрующими пластинами служат неподвижные очищающие пластины 39 которые собраны на стержне 5, имеющем квадратное сечение. На наружном конце валика 6 насажен рычаг 12, имеющий муфту свободного хода, позволяющую при повороте рычага вращать валик и вместе с ним набор пластин в одном направлении. Муфта свободного хода состоит из пружины 11, плотно охватывающей валик и втулку рычага, свободно посаженной на валик.
При повороте рукоятки по часовой стрелке пружина раскручивается, ослабляется натяг и этим обеспечивается свободный ход рычага. При повороте рычага против часовой стрелки пружина закручивается и ведет за собой валик. Во время вращения валика очищающие пластины удаляют отложения, скопившиеся в промежутках между фильтрующими пластинами.
В нижней части корпуса фильтра сделано отверстие для слива отстоя, закрываемое пробкой 2.
В корпусе фильтра расположен перепускной шариковый клапан 21, отключающий фильтр при его засорении и пропускающий масло, помимо фильтра, в масляную магистраль. При этом давление масла несколько снижается.
Для очистки от загрязнении пластинчатый элемент фильтра вращают на 1,5—2 оборота против часовой стрелки, для чего перемещают рычаг 12 последовательно вправо и влево 6—8 раз. При этом одновременно проверяют правильность работы механизма свободного хода в соединении рычага с валиком. При повороте рычага 12 против часовой стрелки гайка 13 валика также должна вращаться; при повороте рычага по часовой стрелке гайка должна оставаться неподвижной. Нечеткую работу механизма свободного хода можно устранить подтягиванием гайки 10 сальника валика фильтра.
Фильтр тонкой очистки
Фильтр тонкой очистки масла расположен с правой стороны двигателя и прикреплен с помощью кронштейна к переднему щиту радиатора.
Корпус 5 фильтра цилиндрический, со сферическим дном, сваривается из двух частей. Внутри корпуса расположена центральная трубка 4, приваренная к дну корпуса. К нижнему концу трубки приваривается тройник 20 для слива масла из фильтра, а также из масляного радиатора в картер двигателя. В верхней части центральной трубки 4 имеется калиброванное отверстие 9. В дне корпуса сделано два отверстия: одно с подводящей трубкой 2 для подвода масла и другое, закрытое резьбовой пробкой 1, для слива отстоя.
Корпус фильтра герметически закрыт крышкой 6, которая притянута специальной гайкой 8, навертывающейся на верхний резьбовой конец центральной трубки 4. Для предотвращения вытекания масла из корпуса фильтра между крышкой и корпусом установлена паронитовая прокладка 10, а под головкой гайки — медная шайба 7. Основной частью фильтра является помещенный в его корпусе стандартный фильтрующий элемент типа ДЛСФО-3 или ЭФЛ-3. Фильтрующий элемент удерживается от перемещений по высоте центральной трубки пружиной 19, прижимающей его к торцу специальной гайкой 8.
Рис. Схема фильтра тонкой очистки масла:
1 — пробка; 2 — подводящая трубка; 3 — картонный сальник; 4 — центральная трубка; 5 — корпус; 6 — крышка корпуса; 7 — медная шайба; 8 — специальная гайка; 9 — калиброванное отверстие 10 — паронитовая прокладка; 11 — крышка; 12 — центральный канал; 18 — пластина; 14 — прокладка; 15 — отсек; 16 — канал луча; 17 — луч; 18 — дно; 19 — пружина; 20 — тройник слива масла; 21 — отверстие; 22 — запорные кольца; 23 — стяжка
Фильтрующий элемент состоит из набора отдельных картонных деталей — пластин 13 и прокладок 14, имеющих в средней части вырезы. Пластины и прокладки заключены между металлическим дном 18 и крышкой 11, стянутыми металлическими стяжками 23. Концы металлических стяжек закреплены проволочными запорными кольцами 22. В центре дна и крышки сделаны отверстия, снабженные картонными сальниками 3, плотно обжимающими центральную трубку корпуса фильтра и не допускающими проникновение грязного масла в центральную полость элемента.
Фильтр тонкой очистки масла со сменным картонным фильтрующим элементом включен в систему смазки параллельно основной масляной магистрали. Через фильтр проходит около 20% общего количества масла, подаваемого насосом. Подвод масла к фильтру и отвод от него осуществлены с помощью гибких шлангов. Масло к нему поступает из главной магистрали и отводится в масляный картер через штуцер в крышке полости толкателей.
Масло, поступающее в корпус фильтра, проходит через зазоры между прокладками и пластинами во внутренние отсеки 15 прокладок. Далее масло частично проникает в щели, образуемые плотно сжатыми пластинами и поверхностями лучей 17 прокладок, частично фильтруется при проходе через пластины и прокладки, материал которых имеет пористую структуру, и затем попадает в каналы 16 луча, соединенные с центральной полостью элемента. Часть находящейся в масле грязи оседает в отсеках 15 прокладок во время прохождения через них масла, а часть задерживается по пути просачивания масла сквозь пластины и прокладки, а также по пути просачивания масла между пластинами и лучами прокладок.
Очищенное масло, поступившее в центральную полость элемента, проходит через калиброванное отверстие 9 внутрь центральной трубки 4 корпуса фильтра и стекает в картер двигателя. Назначение калиброванного отверстия — ограничить количество масла, проходящего через фильтр, при случайном нарушении плотности стяжки набора элемента и предотвратить возможное при этом падение давления в системе смазки.
Холодное масло из-за его большой вязкости не продавливается через фильтрующий элемент Для быстрого прогрева фильтра после пуска двигателя в чашке сальника крышки сделано шесть отверстий 21. Неочищенное масло, поступающее через эти отверстия, стекает в центральную полость элемента и через калиброванное отверстие, находящееся в трубке, стекает в картер. Но нагреву элемента можно судить о том, работает ли он или нет: если корпус фильтра при работающем двигателе горячий, фильтр функционирует нормально.
В фильтре тонкой очистки масла задерживаются мельчайшие частицы продуктов износа и смолистые вещества, находящиеся в масле.
Таким образом обеспечивается многократная циркуляция масла, находящегося в масляной магистрали, через фильтр тонкой очистки и удаление из масла загрязнений, образующихся в процессе работы двигателя и попадающих извне. В результате удаления указанных примесей уменьшается износ деталей двигателя и увеличивается срок службы масла.
Очистка масла продолжается до заполнения грязью всех отсеков элемента, после чего фильтрация практически прекращается и отработавший фильтрующий элемент должен быть заменен новым. Для удаления фильтрующего элемента из корпуса фильтра (при замене) на крышке элемента имеется проволочная ручка. Эксплуатация двигателя без фильтрующего элемента в корпусе фильтра не рекомендуется.
Масляные фильтры грубой и тонкой очистки масла – Двигатель – Автомобиль категории «В»
Масляные фильтры грубой и тонкой очистки масла – Двигатель – Автомобиль категории «В» – Cars History.ruвсе марки авто мира
BMW Ford Hyundai Kia Porsche В гараже Все для авто Двигатель Интересное Ликбез Не про авто Ремонт и подготовка двигателя Техническое обслуживание автомобиля Технологические указания по уходу за основными узлами трактора Электрооборудование автомобиля
Skoda Fabia Monte Carlo Если вернуться в историю автомобилестроения, то первая Monte Carlo появилась пред изумленной публикой в далеком тридцать восьмом году двадцатого века, причем одновременно с моделью Skoda Popular Sport, что была ориентирована на спортивный стиль.
Из семидесяти экземпляров, вышедших тогда «в свет», подавляющее …
7 октября 2010г.
Масляные фильтры грубой и тонкой очистки масла применяют одновременно с сетчатыми фильтрами, устанавливаемыми в маслоприемниках насосов.
Фильтр грубой очистки масла двигателя УАЗ-451 пластинчато-щелевой. Его фильтрующий элемент состоит из набора металлических фильтрующих и промежуточных пластин, собранных поочередно на одном валике. Масло, проходя через щели, очищается от грязи и смолистых образований. Размер задерживаемых фильтром частиц свыше 50 — 120 мкм. Через фильтр грубой очистки проходит все масло.
Фильтр тонкой очистки двигателя УАЗ-451 имеет сменный фильтрующий элемент, состоящий из набора картонных дисков и фигурных прокладок. Такой фильтрующий элемент задерживает твердые частицы (продукты износа, нагар) размером свыше 5 — 40 мкм.
Фильтрующий элемент оказывает большое сопротивление проходящему через него маслу, поэтому фильтр тонкой очистки включается параллельно масляной магистрали.
Масло из фильтра стекает в поддон картера двигателя.
Полнопоточные масляные фильтры двигателей
а — ЗМЗ-24Д и ЗМЗ-2401; б — УАЗ-451М и УАЗ-51ДМ: 1 — колпачковая гайка; 2
— крышка фильтра; 3 — фильтрующий элемент; 4 и 8 — датчики указателя
давления масла; 5 — пробка сливного отверстия; 6 — центральный стержень;
7 — корпус фильтра; 9 — перепускной клапан; 10 — уплотнительные
прокладки; 11 — обратный клапан; 12 — впускные отверстия; 13 — выпускное
отверстие.

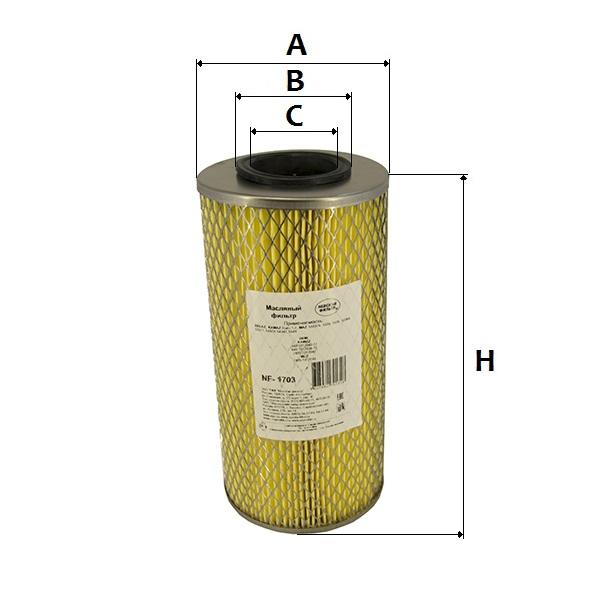

На двигателях ЗМЗ-24Д и ЗМЗ-2401 установлен полнопоточный фильтр, через который проходит все масло, нагнетаемое насосом в систему. При установке в корпус 7 (а) сменного картонного фильтрующего элемента 3 торцы элемента снизу и сверху уплотняют прокладками 10 из маслоупорной резины. Центральный стержень 6 фильтра — полый, в нем просверлено 5 рядов отверстий для прохода масла. В верхней части стержня установлен перепускной клапан 9 (текстолитовая пластина) с пружиной.
Обычно через фильтр проходит все масло, как показано на рис. стрелками. Из фильтрующего элемента очищенное масло попадает через отверстия внутрь центрального стержня 6 и направляется в главную масляную магистраль. При засорении фильтрующего элемента его сопротивление увеличивается и, когда перепад давлений достигает 0,07 — 0,09 МПа, перепускной клапан 9 открывается. Масло начинает поступать через верхний ряд отверстий в центральном стержне и через клапан, минуя фильтрующий элемент.
