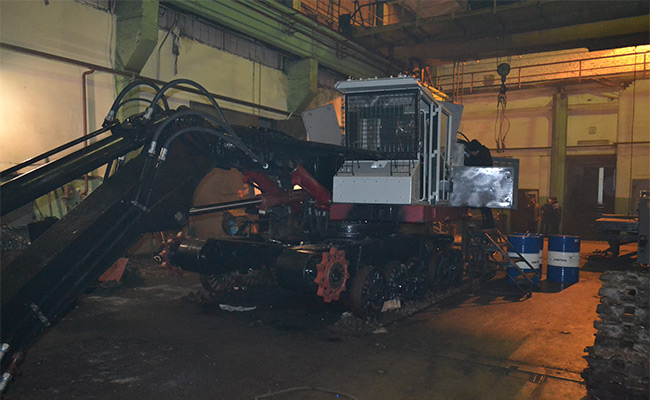

Машина валочно пакетирующая лп 19: Валочно пакетирующая машина ЛП-19 с накопителем

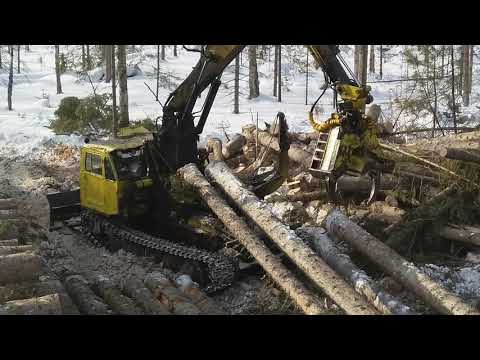

Валочно-пакетирующая машина ЛП-19 с пильной шиной

Технические характеристики

Базовая комплектация По дополнительной заявке
Двигатель:
Модель ЯМЗ-238ГМ2
Мощность, кВт (л.с.) 126 (17О)
Предпусковой подогреватель Eberspacher HYDROLIC 30-24
Гидравлическая система:
Агрегат насосный 333.И.112. с регулятором потребляемой мощности Paker*
Производительность, л/мин 2х200 380*
Максимальное рабочее давление, МПа (кг/см2) 27 (270) 32 (320)*
Гидрораспределители С сервоуправлением золотниками С LS системой*
пр-ва Danfos, Linde
Рабочая жидкость ВМГЗ ВМГЗ
Механизмы передвижения Цилиндрический редуктор с гидромотором 303. 3.112.500. Планетарный редуктор
Механизмы поворота Планетарный редуктор
Электрооборудование:
– Напряжение, В 24В
– Аккумуляторные батареи 2х6 СТ-190
– Количество и мощность фар, штхВт 8х50
Заправочные ёмкости:
– Гидросистема, л 300
– Масляный бак, л 240
– Топливный бак, л 640
Система охлаждения (охлаждающая жидкость тосол) 46
Ходовая система:
Балансирная 10-катковая, гусеницы шириной, мм 500 (600)
Кабина: Безопасная, теплозвукоизолированная, с хорошим обзором, оборудована отопителем или по дополнительной заявке кондиционером.
Прочие характеристики:
Длина при вылете манипулятора 8 м, мм 11600
Ширина по гусеничной тележке, мм 3150
Высота до крыши кабины, мм 3190
Наименьший вылет манипулятора, мм 3650
Скорость передвижения, км/ч 2,0-4,3
Среднее статическое давление на грунт, кПа 0,65
Просвет дорожный минимальный, мм 500
Масса, кг 26000
Грузоподъемность при вылете манипуляторе 8 м, т 3,2
Производительность по чистому времени работы при среднем объеме хлыста 0.5 м3, шт./час 60
Расход топлива – ориентировочно 20 л/час
Стандартное навесное оборудование – Захватно-срезающее устройство (ЗСУ)
Наибольший диаметр срезаемого дерева, м 0,9
Рабочий орган Пильная цепь ПЦУ-30 «Молния»
Мощность гидромотора пильного механизма (310. 3.112), кВт 46
Скорость перемещения пильной цепи, м/с 16
Минимальная высота оставленных пней, мм 100…120
Масса ЗСУ, кг 1800
Габариты сменного ЗСУ, мм 1500х1200х2200

Валочно-пакетирующая машина лп-19в

Министерство образования и науки РФ

Федеральное государственное бюджетное образовательное учреждение

Высшего профессионального образования

Воронежская государственная лесотехническая академия

Кафедра технологии и оборудования лесопромышленного производства

Лабораторная работа №2

По дисциплине: «Оборудование и автоматизированные линии»

«Изучение отечественных и многооперационных машин»

Выполнил: ст. 441 группы

Гончаров М.Г.

Проверил: доцент, к.т.н.

Свиридов В.Г.

2012

Лабораторная работа № 2 Изучение отечественных и многооперационных машин Цель работы: Изучить назначение и условия применения отечественных многооперационных машин, основные технологические приемы, выполняемые ими операций при заготовке древесины.

Валочно-пакетирующие машины (ВПМ) предназначенные для спиливания деревьев, переноса их к месту укладки,и формирования пачки деревьев.

Машины могут быть использованы в равнинной местности с уклонами не более 10 °, однако существуют машины, работающие на уклонах до 50 % (27 °). Чаше всего технологическое оборудование установлено на экскаваторное шасси (полноповоротное), что не позволяет установить пакетоформирующее устройство и пачка формируется на земле, либо сзади машины или под углом к трелевочному волоку.

Спиливание деревьев может осуществляться с использованием цепных пильных механизмов (пильные цепи ПЦУ-20 и ПЦУ-30) на машинах ЛП-19В, ЛП-60-01А, МЛ-11УА, или круглых пильных дисков (фрез) – МЛ-135, Timberjack 753J, 759J, 853J, 903J, 953J. В первом случае, можно осуществлять заготовку деревьев с диаметром в месте спиливания до 90 см, а во втором – до 61 см.

Валочно-трелевочные машины (ВТМ) предназначенные для спиливания деревьев, укладки их в пакетоформирующее устройство (формирования пачки деревьев) и последующей трелевки до верхнего склада (погрузочного пункта), а также выравнивание комлей. Основными достоинствами ВТМ является возможность одной машиной выполнять и валку и трелевку, а наличие пакетоформирующего устройства позволяет формировать пачки полного объема. Однако эти достоинства ограничивают применение машин по среднему расстояние трелевки. Если расстояние трелевки более 200 м, то экономически целесообразно использовать их в режиме валки-пакетирования, выполнение подтрелевки на 40.

..60м в место удобное для подбора и последующей трелевки специализированными трелевочными тракторами.

Машины могут быть использованы в равнинной местности с уклонами не более 15°, высокой несущей способностью грунта; отсутствие на лесосеке подроста хозяйственно ценных пород древесины; низкая концентрация рубок (малые размеры лесосек) и обязательное условие малое расстояние трелевки.

Выделяет два класса ВТМ: рычажные ВМ-4Б и манипуляторные ЛП-17, ЛЛ-49, ЛП-58. В первом случае, можно осуществлять заготовку деревьев, со средним объемом хлыста более 0,5 м и с диаметром в месте спиливания до 1,2 м, а во втором – до 65 см.

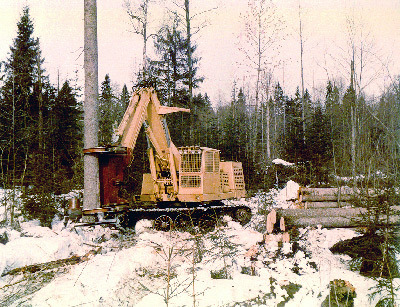

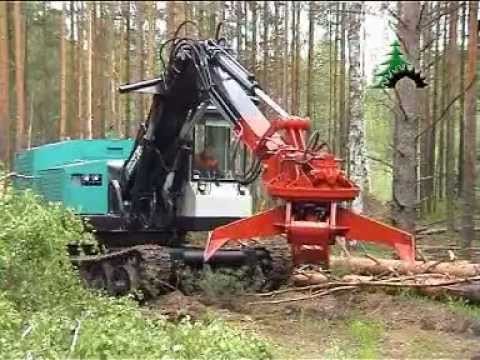

Валочно-пакетирующая машина ЛП-19В предназначена для срезания деревьев и укладки их в пачки при сплошных рубках в средних и крупномерных лесонасаждениях со средним объемом хлыста до 1 м3 в условиях равнинной и слабопересеченной местности с уклоном до 8 0 на грунтах с несущей способностью до 100 кПа, при глубине снега до 1 м. Вылет гидроманипулятора – 8 м.

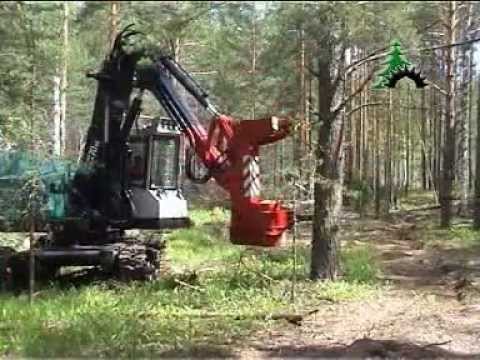

Машины состоят (рис. 1) из ходовой системы (8), опорно-поворотного устройства и поворотной платформы (7), на которой установлена кабина машиниста (4), двигатель (5) и гидросистема (6). На поворотной платформе установлен манипулятор, состоящий из стрелы (3) и рукояти (2). На рукояти (2) установлено захватно-срезающее устройство (ЗСУ) (1), состоящее из зажимных рычагов (3, рис. 2), приводимых в действие гидроцилиидрами (4), обеспечивающими их открытие и закрывание, а также наклон в вертикальной плоскости, и срезающего цепного механизма (2).

Рис. 1 Валочно-пакетирующая машина ЛП-19В: 1 – захватно-срезающее устройство; 2 – рукоять; 3 – стрела; 4 – кабина; 5 -двигательный отсек; 6 – гидровлическое оборудование; 7 – поворотная платформа; 8 – ходовая система; 9 – отбойник

Рис. 2 Схема захватно-срезающего устройства 1 – ограждение; 2 – цепная пила; 3 – зажимные рычаги; 4 – гидроцилиндр привода зажимных рычагов; 5 – стойка; 6 – проушина; 7 – кронштейн; 8 – упор

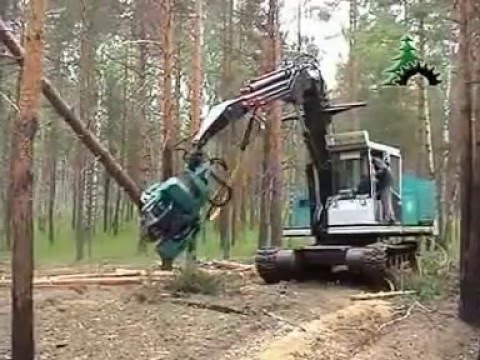

Технологический цикл при срезании и укладке дерева машиной ЛП-19В состоит из следующих приемов: ВПМ подъезжает на технологическую стоянку, после чего, с помощью гидроманипулятора, выполняется наведение захватно-срезающего устройства на дерево. Зажим ствола верхним и нижним захватами за счет натяга рычажной системы в верхней части ЗСУ и срезание дерева пильным устройством. Спиленное дерево подтягивается ближе к машине, чтобы снизить опасность опрокидывания. После этого поворотом платформы осуществляется перенос дерева к месту его укладки. Дерево наклоняется, зажимы раскрываются и дерево укладывается в пачку на земле. Цикл повторяется до тех пор, пока вылет манипулятора (8 м) позволяет осуществлять валку. Когда ближайшие деревья спилены, происходит переезд машины на следующую технологическую стоянку.

Наводка захватно-срезающего устройства на дерево состоит в перемещении

этого устройства по направлению от машины к дереву (горизонтальная наводка) и установке режущего органа на заданную высоту (вертикальная наводка). Наводка производится одновременным опусканием стрелы и выдвижением рукояти. При наводке недопустим силовой нажим манипулятора на ствол и изгиб ствола.

Поворот платформы с деревом производится на вылете (считая от оси поворота до вертикальном оси дерева) 4.

..6м. В процессе поворота машинист должен следить за положением дерева не допуская чрезмерного его наклона, сцепления с крона: стоящих деревьев и касания захватно-срезающим устройств пней, валежника и других препятствий.

Опрокидывается дерево наклоном захватно-срезающего устройства. Деревья наклоняют до углов, при которых возможно одной стороны, уменьшить силу удара дерева при падении его пачку, исключить проскальзывание дерева по зажимным рычаг вниз, а с другой – уменьшить воздействие опрокидывающего момента от дерева на машину.

Переезды машины должны производиться только передним ходом. Движение машины задним ходом допускается как исключение на небольшие расстояния.

Гусеничные валочно-пакетирующие машины | John Deere US

Наши валочно-пакетирующие машины на гусеничном ходу превосходят все ожидания. Они созданы на основе более чем 180-летнего инновационного подхода, основанного на более чем полувековом опыте работы в лесу, и разработаны с использованием проверенных компонентов, способных выдерживать суровые условия, такие как лесозаготовки на крутых склонах и в болотах. Ознакомьтесь со стандартными и удлиненными вариантами стрелы, несколькими вариантами навесного оборудования, а также длинными и широкими шасси для большей устойчивости.

Сравнить модели валочно-пакетирующих машин на гусеничном ходу 9

Макс. вылет стрелы Тяговое усилие

Гусеничная валочно-пакетирующая машина 803M

224 кВт (300 л.с.)

8,49 м (27 футов 10 дюймов)

241 кН (54 224 фунт-силы)

55 090 Нм (40 630 фунто-футов)

1,94–2,25 м (6 футов 4 дюйма – 7 футов 4 дюйма)



Гусеничная валочно-пакетирующая машина 853M

224 кВт (300 л. с.)

8,49 м (27 футов 10 дюймов)

322 кН (72 299 фунтов силы)

94 740 Нм (69 880 фунт-футов)

1,94 м (6 футов 4 дюйма)



Гусеничная валочно-пакетирующая машина 859M

246 кВт (330 л.с.)

8,49 м (27 футов 10 дюймов)

373 кН (83 876 фунтов силы)

94 740 Н·м (69 880 фунт-футов)

1,94 м (6 футов 4 дюйма)

Гусеничная валочно-пакетирующая машина 903M

246 кВт (330 л. с.)

9,82 м (32 фута 3 дюйма)

322 кН (72 299 фунтов силы)

80 170 Нм (59 130 фунто-футов)

3,18 м (10 футов 5 дюймов)



Гусеничная валочно-пакетирующая машина 953M

246 кВт (330 л.с.)

8,9 м (29 футов 4 дюйма)

322 кН (72 299 фунтов силы)

110 170 Нм (81 260 фунто-футов)

3,18 м (10 футов 5 дюймов)



Гусеничная валочно-пакетирующая машина 959M

246 кВт (330 л. с.)

8,9 м (29 футов 4 дюйма)

373 кН (83 876 фунтов силы)

110 170 Нм (81 260 фунто-футов)

3,18 м (10 футов 5 дюймов)
