Машина эвакуатор устройство: Как работает эвакуатор / принцип его работы (погрузка)
ЗИЛ, установка, Скания, конструкция, устройство, своими руками
Автор Эвакуаторщик Андрюха На чтение 4 мин.
Содержание
- Особенности конструкции и назначения
- Распространенные модели
- ЗИЛ
- Скания
- Как сделать своими руками

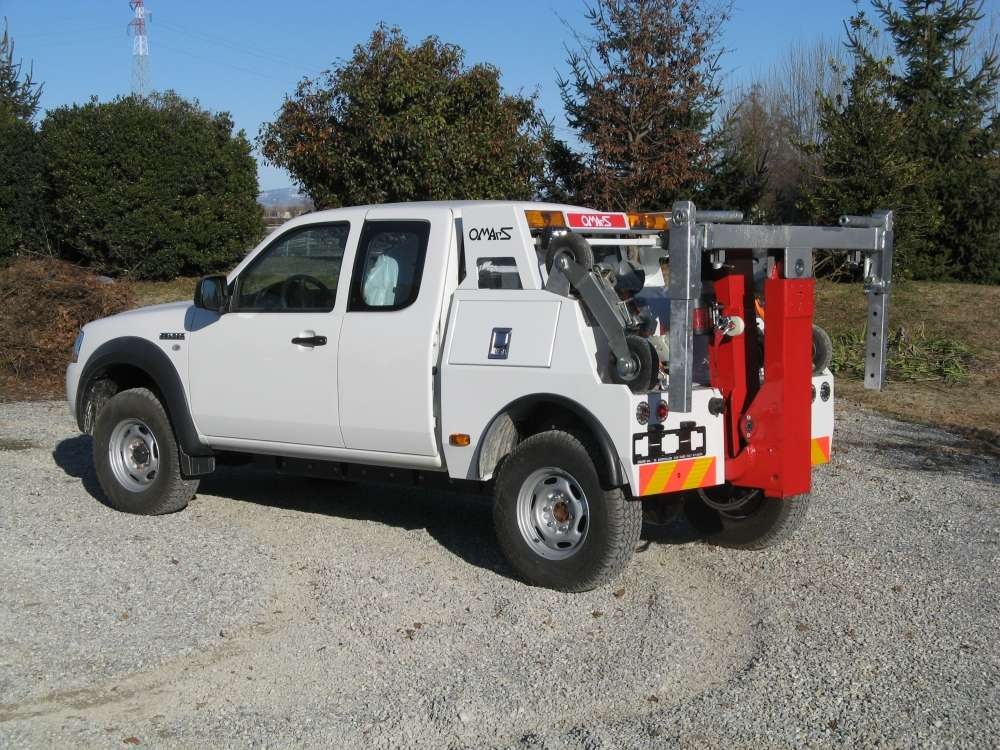

Эвакуатор с частичной погрузкой автомобиля представляет собой один из видов техники специального назначения. Этот агрегат пользуется спросом и применяется во многих непредвиденных случаях.
Особенности конструкции и назначения
Конструкция эвакуатора частичной погрузки позволяет использовать приспособление в разных ситуациях. Эти аппараты вывозят машины, которые застряли в песке, снегу, болоте или провалились под лед. Агрегат оснащен мощной гидросистемой, которая позволяет поднимать и перевозить любые модели автомобилей, в т. ч. и имеющие большие размеры. Такое устройство — это вид эвакуационной техники, перемещающей автомашину, которая при этом сохраняет неполный контакт колесной базы с поверхностью дороги.
Автомобиль закрепляют так, что задняя колесная ось остается на дороге, а передняя прикрепляется к раме или мосту данного приспособления. Если у автомобиля заблокированы колеса, то следует применять устройство с полной погрузкой автомашины, которую устанавливают с помощью крана.
В больших городах и населенных пунктах автоэвакуаторы применяют в труднодоступных местах, например, это подземный гараж, парковка, двор, узкая улица. В данных условиях спецтехника с ломаной платформой может не проехать из-за недостатка места. В таких сложных условиях вывести неисправный автомобиль может эвакуатор с частичной погрузкой.
Такой вид спецтехники распространен в дорожных службах.
Тяжелые модификации подобной техники могут эвакуировать автобусы, небольшие грузовики и прицепы. При вывозе автомобиля, который поставлен на ручной тормоз, на колеса помещают насадки, монтируемые на задний мост. Эти детали позволят транспортировать машину без риска повреждения колес. Такой эвакуатор, в отличие от стандартного, имеет меньшую длину базы. Это увеличивает маневренность и эффективность в условиях небольшой улицы или двора.
Принцип работы эвакуатора состоит в поднятии на платформу одной из осей автомобиля и надежном закреплении ее специальными приспособлениями. Незакрепленные колеса будут ехать по дороге как при простом движении машины. В комплект устройства входят: лебедка, переходники, захваты. Чертежи узлов и схема функционирования устройства тщательно разрабатываются конструкторами и производителями.
Главным узлом системы эвакуатора является стальной гусь, который обеспечивает крепление заднего моста или передней балки. Безопасность движения автомобиля обеспечивают поворотные ролики, которые имеют возможность менять направления троса.
Распространенные модели
Востребованными моделями эвакуаторов являются ЗИЛ, Скания и др.
ЗИЛ
Прицеп эвакуатор ЗИЛ — агрегат с частичной погрузкой и гидроманипулятором. Аппарат установлен на базе четырехостного полноприводного шасси (8х8). Подходит для вывоза тяжелых машин (автобусов, грузовиков), может работать в сложных дорожных условиях. Эвакуация происходит посредством буксировки за переднюю ось автомобиля. Дополнительно эвакуаторная установка снабжается двумя лебедками, что облегчает работу агрегата. Устойчивость конструкции обеспечивают гидравлические задние опоры.
Технические характеристики:
- Грузоподъемность — 3210 кг.
- Грузовой момент — 28 т/м.
- Вылет стрелы — 11,9 м.
Основной элемент конструкции — грузоподъемная стрела, с помощью нее выполняют подъем оси автомашины и перевозку ее методом неполной погрузки.
Скания

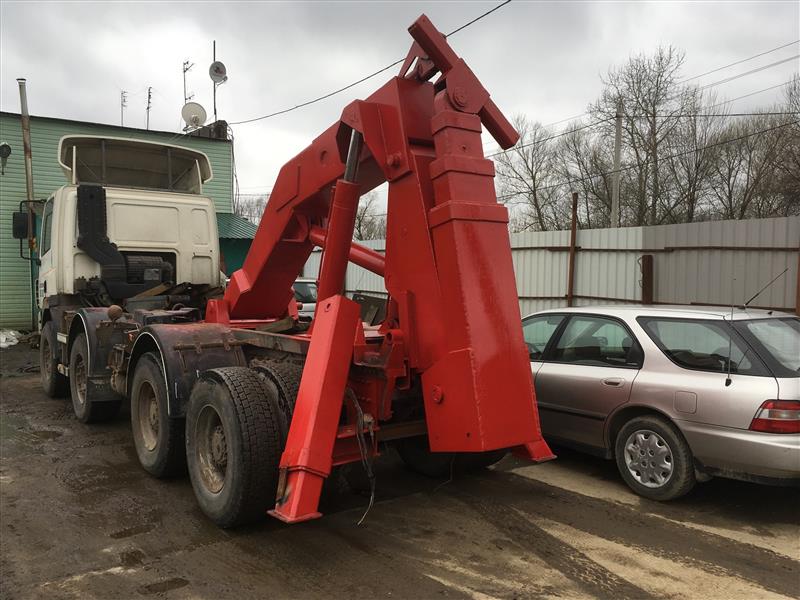

Эвакуатор создан на базе четырехостного шасси Скания P400 (8х4). Это приспособление может перевозить грузовики и прицепы. Эвакуация осуществляется буксировкой за переднюю ось автомобиля. При использовании дополнительных опций можно эвакуировать машины на жесткой сцепке. Грузоподъемная стрела является основным элементом конструкции. С ее помощью происходит подъем оси и перевозка машины.
Технические показатели:
- Грузоподъемность — 9 т.
- Наименьший вылет стрелы — 3435 мм.
- Наибольший — 3435 мм.
Эвакуатор имеет прочное шасси, фары, обвес с отсеком для инструментов. Стрелу поднимают при помощи двух гидроцилиндров, на которые монтированы гидрозамки. Сзади находится пневморазъем для подсоединения пневмоинструмента.
Как сделать своими руками
Для изготовления конструкции понадобятся:
- стальные трубы квадратного сечения;
- стальной профиль;
- болты;
- крепления;
- колеса;
- сварочный аппарат.
Можно изготовить разборную конструкцию эвакуатора. Длина главной трубы от фаркопа до задней рамы должна быть 210 см. Ширина — 180 см. Главную трубу сверху нужно усилить второй квадратной трубой. На небольшом возвышении устанавливают лебедку, которая помогает затягивать автомобиль.
Главная труба закрепляется болтом, также устанавливаются боковые раскосы длиной 110 см. Раскосы прикрепляют к основной трубе на расстоянии 65 см от задней рамы. На соединениях рамы стальные болты усиливают П-образным профилем 6х3 см.
Колеса устанавливают при помощи осей, ступиц болтов, стальных профилей. Заезд автомобиля будет осуществляться по двум трапам, которые крепятся на зацеп. Конструкцию нужно оснастить фарами. Перед началом эксплуатации нужно проверить все узлы и соединения на прочность.
Читайте также:
Оцените автора
Эвакуатор с частичной погрузкой: конструкция и сфера применения
Главная » Эвакуаторы
Эвакуаторы
Автор Дмитрий На чтение 5 мин Просмотров 587 Обновлено
Благодаря особенностям устройства и конструкции эвакуатор с частичной погрузкой может успешно применяться в самых разнообразных ситуациях. Именно этим объясняется высокая популярность данной разновидности спецтехники.
Основным преимуществом этого типа эвакуаторов является очень мощная гидравлика, позволяющая осуществлять подъём и транспортировку практически любых автомобилей, включая крупногабаритные модели.
Содержание
Особенности и назначение
Эвакуатор, позволяющий осуществлять частичную погрузку транспорта, представляет собой узкопрофильную разновидность эвакуационной техники, в процессе использования которой транспортируемый автомобиль сохраняет частичный контакт колёс с дорожным покрытием.
Перевозка транспортного средства при этом производится таким образом, что одна из колёсных осей продолжает оставаться на дороге, а вторая крепится к мосту или раме эвакуатора.
процесс эвакуации тсЕсли у неисправного автомобиля по каким-либо причинам заблокированы колёса или имеются другие причины не допускать контакта с дорогой, лучше использовать эвакуатор с полной погрузкой машины, осуществляемой при помощи крано-манипуляторной установки.
Всё же в условиях крупных населённых пунктов и мегаполисов часто возникает потребность использования эвакуатора в каких-либо труднодоступных местах. Это могут быть загруженная улица, подземная парковка, тесная стоянка или двор. В подобных ситуациях спецтехника, имеющая ломаную платформу, может оказаться просто непригодной из-за отсутствия достаточного для выполнения манёвра пространства.
Видео: работа эвакуатора с частичной погрузкойИменно в сложных ситуациях решить проблему неисправного или неверно припаркованного автомобиля позволяет автоэвакуатор, предусматривающий возможность частичной погрузки.
Данная разновидность эвакуаторной спецтехники получила широкое распространение и применение в различных дорожных службах. Тяжёлые модели автоэвакуаторов с частичной погрузкой используются для спасения соответствующих типов автотранспорта, таких как микроавтобусы, минивэны, автобусы, малотоннажные грузовые автомобили и прицепы.
В случае вывоза автомашины, поставленной на ручной тормоз, на колёса устанавливаются специальные насадки, закрепляемые на задний мост. Эти приспособления позволяют осуществлять транспортировку без риска причинения каких-либо повреждений, связанных с блокировкой колёс.
Конструкция эвакуатора
Эвакуатор, предусматривающий частичную погрузку автомобиля, отличается от аналогичного транспорта с полной погрузкой уменьшенной длиной базы. Благодаря этому повышается маневренность эвакуатора и его эффективность при выполнении работ в условиях характерного для городских улиц и дворов ограниченного объёма доступного пространства.
Перемещение неисправного автомобиля осуществляется благодаря поднятию его передней или задней оси на платформу эвакуатора с надёжным закреплением при помощи специальных приспособлений. При этом незакрепленные на платформе колёса машины продолжают соприкасаться с дорогой, как при обычном движении.
Эвакуаторная техника с частичной погрузкой оснащается полным комплектом оборудования, требуемого для осуществления надёжной и безопасной перевозки транспортного средства, неполностью размещаемого на платформе. Производители включают в комплектацию этой категории спецтранспорта следующие приспособления и инструменты.
- Лебедка электрического или гидравлического типа.
- Комплект переходников, используемых при поднятии и закреплении перевозимого транспорта.
- Набор специальных захватов.
Важнейшим приспособлением, используемым на такой спецтехнике, является «стальной гусь». Это специальный агрегат, обеспечивающий возможность крепления передней балки или заднего моста вывозимого транспортного средства. Кроме того, перечень требуемых технических средств и приспособлений включает в себя насадки различных размеров и другие дополнительные элементы.
Безопасность размещения пострадавшего транспорта на площадке обеспечивается поворотными роликами с возможностью изменения направления троса своими руками.
Сфера применения
Легковой или грузовой эвакуатор, предусматривающий частичную погрузку, может использоваться для вывоза самых различных транспортных средств в самых сложных ситуациях и условиях. В частности, эта разновидность автоэвакуатора является наиболее эффективной (а иногда и единственной) при необходимости вывоза автомашин, застрявших в снегу, грязи, песке и даже болоте, а также автомобилей, провалившихся под лёд.
В случае необходимости транспортировки автомобиля его раму и задний или передний мост специальным подъёмным устройством поднимают на платформу эвакуатора и фиксируют специальными крепёжными приспособлениями. При этом второй мост, имеющий колёсную базу, остается на земле, продолжая взаимодействовать непосредственно с дорогой. Именно в таком «полуподвешенном» состоянии автомобиль и перевозится до места назначения.
Если колёса эвакуируемого транспортного средства заблокированы ручным тормозом или по какой-либо другой причине, для перевозки могут использоваться специальные накладки на колёса. Они закрепляются на заднем мосту автомобиля, позволяя перевозить машину без каких-либо сопутствующих повреждений.
Тем не менее эвакуатор с частичной погрузкой автомобиля не рекомендован для транспортировки машин с блокировкой колёс или полученными в ДТП серьёзными повреждениями. В подобных ситуациях более предпочтительным и безопасным является использование спецтранспорта, предусматривающего эвакуацию с полной погрузкой автомобиля.
Эвакуационная спецтехника с частичным типом загрузки может применяться для вывоза не только легковых, но и других видов автомобилей и транспорта, включая различную спецтехнику, грузовики любого тоннажа, прицепы и полуприцепы, автобусы и т. д.
конструкция погрузка эвакуатор
