Машины для укладки тротуарной плитки на даче, во дворе для машины

Монтаж плиточного полотна – процесс длительный и кропотливый. И если при обустройстве небольшого участка, к примеру, частного двора, вполне можно обойтись с привлечением только ручного труда, то когда возникает необходимость в мощении территорий большой площади, приходится привлекать специализированную технику. Сравнительно недавно на рынке появились машины для укладки тротуарной плитки.

Оглавление

1. В каких случаях необходимо применение машин
2. Машины, которые формируют сплошное полотно, или тротуароукладчики
3. Особенности тротуароукладчиков
4. Манипуляторные машины или захват с гидравлической системой
5. Плюсы и минусы автоматизированной укладки
6. Выводы

Это новейшее оборудование, значительно облегчающее труд укладчиков и ускорить процесс выполнения ими благоустройства. О том, что это за спецтехника, а также в каких случаях она незаменима, пойдет речь в нашем сегодняшнем разговоре.

В каких случаях необходимо применение машин

Важно

Одна машина может заменить собой бригаду из 3-х десятков рабочих. Она ускоряет монтаж тротуарной плитки, избавляет от необходимости отдельно укладывать и стыковать каждый элемент покрытия. Продуктивность техники такова, что позволяет за смену выложить площадку минимум в 100 кв.м, а то и больше.

Тротуароукладчик, а именно так звучит второе название механизма, ставшего темой нашего разговора, незаменим, если необходимо как можно быстрее вымостить площадки огромной площади – проезды, автомобильные стоянки, аллеи и т.д. Устройства способны работать с любой брусчаткой, не зависимо от материала ее изготовления.

Машины, которые формируют сплошное полотно, или тротуароукладчики

Читайте также: Асфальтоукладчики — классификация и устройство

Технология укладки тротуарной плитки под машину подразумевает использование двух видов оборудования – т.

н. тротуароукладчиков либо гидравлического захвата. Поговорим о каждом из них подробнее.

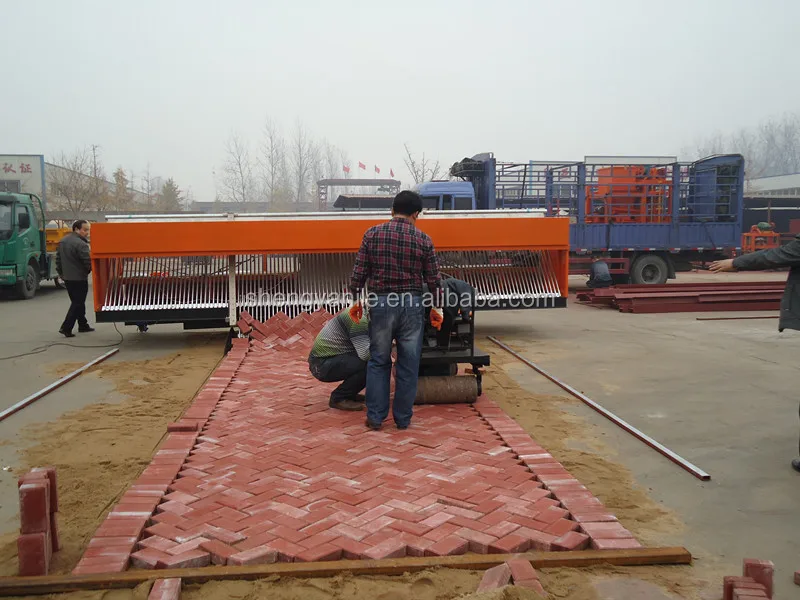

Итак, машина для мощения цельного полотна выполнена в виде полуавтоматического ТС на гусеницах. Она оснащена мощной гидравликой. Конструкция базируется на прочной надежной платформе, подразумевающей одновременную работу на ней трех специалистов. Техника предназначена для выполнения следующих операций:

•  Укладка тротуара;
•  чертеж тротуароукладчика;
•  нанесение несложных узоров из тротуарных плиток;
•  нанесение разметки на дорожное полотно;
•  выполнение декоративных элементов.

Мощение плитки с привлечением тротуароукладчика осуществляется под управлением специальной программы, автоматически определяющей ширину ряда готового полотна и рисунка на нем. Для регулировки предусмотрены боковые направляющие. После выполнения подготовительных работ можно приступать к монтажу плитки. Она проходит в несколько этапов:

•  формирование рисунка с привлечением ручного труда.

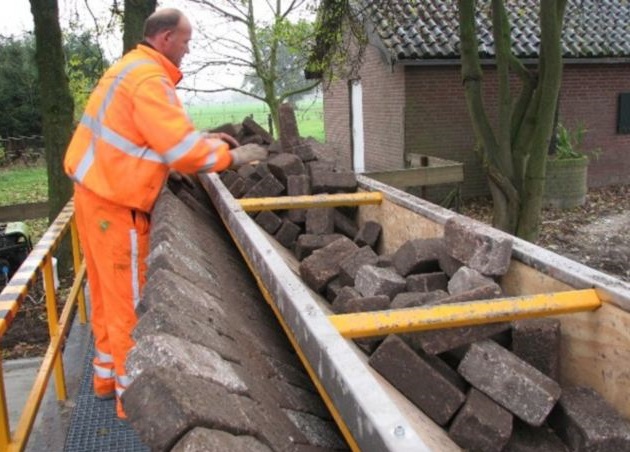

•  Загрузка в приемник машины стройматериала, который упаковывается слоями.
•  Платформа, которая установлена под требуемым углом, укладывает выбранный строительный материал.
•  Под весом бруса слои, которые находятся снизу, вплотную прижимаются друг к другу.
•  Устройство движется равномерно, что позволяет опускать плитку на поверхность как можно более аккуратно.

Плотность укладки полотна и его геометрические параметры регулируются специальными датчиками, помогающими следить за процессом и тщательно его контролировать.

Особенности тротуароукладчиков

На современном рынке представлены машиноукладчики от нескольких производителей. Наиболее широкое распространение получили механизмы от Minute Road, RoadPrinter и пр. Большинство из них функционирует на дизтопливе и оснащено моторами мощностью в 20 л.с., но существуют и электрические модели.

Топливный бак объемом около 20 л. Благодаря сравнительной бесшумности работы выполнять укладку можно даже ночью. Максимальная скорость движения агрегата – 20 км/час, грузоподъемность – 300 кг.

Спецтехника оборудована платформой с установленным на ней запасом плитки, которая оттуда поступает в загрузочный бункер. Ширина полотна регулируется, но максимум составляет 6 метров. Для устойчивости агрегата центр тяжести разместили посередине, ровность укладки контролируется датчиками.

Тротуароукладчик Minute Road 4.5M.

Укладка тротуарной плитки под машину часто выполняется с привлечением MinuteRoad 4.5M. Это устройство на гусеничном ходу, главная его часть – это наклонное полотно, которое практически вплотную подходит к обрабатываемой поверхности. По этому полотну в процессе движения техники поток соответствующим образом уложенной плитки плавно движется вниз.

Сложнее всего выложить на желобе первый метр полотна, после этого процесс укладки происходит автоматически и контролируется двумя рабочими, а также установленными «на борту» датчиками.

Продуктивность работы данной модели составляет 300 квадратных метров, ширина укладки варьируется от 2-х до 4,2 метров. Машина оснащена электромотором, она может работать от сети в 220 В или от генератора на 3 киловатта.

Манипуляторные машины или захват с гидравлической системой

Гидравлические захваты – это вторая разновидность оборудования, используемого для автоматизации процесса укладки тротуарной плитки. Они не столь функциональны, как тротуароукладчики, зато позволяют экономить силы во время подъема и перемещения бордюрных камней и брусчатки.

К примеру, захваты-транспортеры – это машины на 2-х колесах, которые передвигаются рабочим. Они захватывают строительный материал с помощью специальных зацепов, а затем перевозят его к месту монтажа. Сегодня в продаже можно найти и более мощные захваты, которые выполнены в виде навесных агрегатов для мини-погрузчиков.

Широкое распространение получили самоходные гидравлические захваты, оборудованные дизельным мотором и оснащенные застекленной кабиной с углом обзора в 360 градусов. Регулируемое рулевое колесо, педали и сиденье оператора обеспечивают максимально комфортные условия труда.

Подобные модели характеризуются высокой стабильностью работы, минимальным уровнем шума и вибраций благодаря наличию резиновых подушек, отличной маневренности и способности перемещаться по уже уложенной плитке без малейшего риска ее повреждения.

Особенности использования укладчика с гидравлическим захватом

Тротуарная плитка, которая заранее была сложена в ряд, подхватывается рамкой-захватом и транспортируется к месту использования. Параметры ряда и, в частности, его ширина определяются и программируются заблаговременно. Устройство применимо для монтажа разных видов плитки толщиной от 5-ти до 16-ти см. В комплекте обычно поставляется додавливатель последнего ряда, благодаря которому швы получаются идеальными, стыки между ними отсутствуют.

Захват Hunklinger P01 profi

Это один из наиболее часто встречающихся захватов, нашедших широкое применение на территории РФ.

Модель предназначена для использования в качестве навесного оборудования для экскаваторов грузоподъемностью от 1,5 т. и более. При собственной массе в 150 кг машина способна выдержать вес в 300 кг. Параметры рабочей зоны – 5,7-10 на 6-14 метров.

Плюсы и минусы автоматизированной укладки

Укладка плитки машинами по праву считается более профессиональной и качественной, чем ручная. И тротуароукладчики, и гидравлические захваты способны работать с материалом толщиной от 6-ти до 16-ти см, а значит, они представляют собой универсальные устройства.

Говоря о плюсах использования данного вида спецтехники, необходимо отметить исключение риска образования брака, а также:

•  высокую производительность.
•  Оперативность укладки, позволяющую за рабочий день уложить плиткой площадку площадью до 1 тыс. кв. м в зависимости от мощности конкретной модели.
•  Существенную экономию трудозатрат и времени.
•  Отличную маневренность и хорошую управляемость.
•  Широкий функционал с массой дополнительных опций.

Что касается недостатков, они есть, и главный – это неспособность выкладывать полотна со сложными рисунками – с подобными задачами могут справиться только профессиональные плиточники с большим опытом работы.

Выводы

Привлечение машин для монтажа тротуарной плитки обеспечивает возможность механизации процесса, позволяет сократить временные затраты и упростить выполнение задачи. Покупка подобной спецтехники станет отличным решением для компаний, которые предоставляют услуги по профессиональному благоустройству территории, для строительных организаций, коммунальных предприятий соответствующей специализации и пр.

Машинная укладка тротуарной плитки

Поиск запроса “машины для укладки тротуарной плитки” по информационным материалам и форуму

Машина для укладки тротуарной плитки: преимущества и недостатки

Процесс монтажа брусчатого и плиточного полотна долгий, кропотливый. Особенно если нужно мостить большую прямоугольную территорию: улицы, аллеи, площади, автостоянки, скверы, напольные покрытия придомового участка. На сегодняшний день облегчить труд строителей способно современное оборудование – машина для укладки тротуарной плитки.

Машина заменяет бригаду из тридцати человек, в несколько раз ускоряет технологические операции по производству тротуарных плиток. Не нужно выкладывать и стыковать каждую плитку в отдельности. Техника за один календарный день позволяет выложить дорогу шириной от 4 до 6 м, площадью от 100 до 300 м².

Содержание

• Процесс механизированной укладки
• Особенности машинного механизма
• Особенности гидравлического механизма
• Основные преимущества и недостатки автоматизированной укладки

Процесс механизированной укладки

Различают два вида оборудования: тротуароукладчик и гидравлический захват для укладки дорожного полотна.

Тротуароукладчик

Или машина для укладки полотна, представляет собой гусеничный полуавтомат с гидравлической системой. Основу конструкции составляет большая платформа. На ней задействовано три специалиста. При минимальном количестве рабочих техника способна совершать такие операции:

Чертеж тротуароукладчика

• некоторые варианты простых узоров на основе плит одинакового и разного цвета;
• дорожную разметку;
• декоративные вставки.

Механизированная укладка плитки основана на специальной программе, которая определяет ширину ряда укладываемой поверхности и рисунок. Регулировка происходит за счет боковых направляющих. Подготовительные работы предполагают подготовку территории к монтажу. Технологический процесс разделен на этапы:

Укладка тротуарной плитки

• Рабочие, находящиеся на платформе, формируют рисунок.
• Машина для укладки загружает в приемник строительный материал, упакованный слоями в специальные пакеты.
• С помощью платформы, наклоненной под определенным углом, производится качественная укладка плитки.
• Верхний брус собственным весом равномерно прижимает нижние слои.
• Датчики позволяют регулировать ширину полотна и плотность кладки.
• Благодаря равномерному движению устройства, кирпичи плавно опускаются на нужную поверхность.

Разные производители оснастили такую технику множеством полезных функций. Например, некоторые модели имеют дополнительную функцию – боковой конвейер для подачи строительного материала. В числе известных компаний-разработчиков:

• Tiger Stone.
• Minute Road.
• RoadPrinter.

Каждый подрядчик может выбрать для себя функциональный агрегат.

Гидравлический захват

Представляет собой самоходный автомобиль, предназначенный для монтажа любого вида брусчатки прямоугольной или квадратной формы. Укладчик работает на дизельном двигателе. Он оснащен стеклянной кабиной, которая обеспечивает хорошую видимость окружающего пространства. Технология работы следующая:

Гидравлический захват

• Агрегат захватывает плиты при помощи гидравлического зажима. Под разный брус предназначены определенные виды поддонов.
• Укладка плитки выполняется специальными захватами.
• Стрела переносит материал в нужное место.
• Программа заранее задает ширину рядов.
• Конструкция сохраняет брус в нужном положении: он не сдвигается и не проседает.

Это высокопроизводительная универсальная техника, ее можно дополнительно эксплуатировать в качестве навесного устройства для экскаватора или погрузчика.

Особенности машинного механизма

Машина для укладки тротуарной плитки

Тротуароукладчик или машина для укладки тротуарной плитки, работает на дизельном топливе и имеет мощность 20 лошадиных сил. Он работает тихо, поэтому возможен монтаж тротуаров в ночное время суток. Объем топливного бака составляет 20 литров.

Среди многочисленных функций – работа на малых оборотах двигателя, позволяющая экономить ресурс. Агрегат может развивать скорость до 20 км/час. Его грузоподъемность – 300 кг. Тротуароукладчик имеет особое строение. Конструкция оснащена платформой, на которой находится запас бруса, поступающий в загрузочный бункер.

По обеим сторонам платформы находятся направляющие, которые задают ширину плитки и «следят» за точностью ее стыковки. Расстояние между ними регулируется. Максимальная ширина полотна – 6 м.

Специальный датчик контролирует траекторию движения полотна, исключая риски неровной укладки поверхности. Центр тяжести, обеспечивающий устойчивое положение машины, находится посередине.

Особенности гидравлического механизма

Автоматическая укладка с помощью гидравлического захвата исключает тяжелый физический труд рабочих. Высокая производительность техники достигается благодаря продуманному оснащению:

• Специальная рама захватывает уложенные в ряд плиты и переносит их к месту монтажа.
• Додавливатель последнего ряда формирует идеально ровную стыковку швов.
• Зажимы работают в автономных режимах за счет четырехходового клапана.
• Специальные адаптеры создают разные рисунки, в том числе фигурные: «чешуя», «елочка», «волны», «шахматный порядок».
• Основной и боковой зажимы регулируют технические параметры укладки.
• Зажимные ножи прочно захватывают элементы с неровными краями.
• Пружинный механизм стрелы уменьшает колебания во время перемещения захвата тротуарных плит.
• Регулировка параметров – ручная.
• Габаритные колеса позволяют выполнять монтаж на неровной поверхности.
• Механизм шасси на поворотах сохраняет плитку в нужном положении.
• Точная укладка плитки достигается за счет дополнительной цепи диагонального перемещения.
• Специальный клапан регулировки давления исключает проседание тротуарных плит.

Конструкция грейферного захвата

Основные преимущества и недостатки автоматизированной укладки

Автоматическая укладка – ровная, профессиональная. Такого эффекта могут добиться только опытные квалифицированные специалисты. Тротуароукладчик и гидравлический захват рассчитаны на использование строительного материала толщиной от 6 до 16 см, который может заменить асфальтовое покрытие. Это клинкерная, каменная, полимерпесчаная, бетонная брусчатка или тротуарная цементно-песчаная плитка.

Материалы прочные, долговечные, экологичные, красиво смотрятся на поверхности, не боятся жары и перепадов температуры. В этом они превосходят асфальтовое тротуарное покрытие. Достоинства специальных машин очевидные:

Основным преимуществом автоматизированной укладки является минимизация дефектов

• высокий уровень производительности;
• значительная экономия времени, трудозатрат;
• хорошая маневренность;
• простое управление;
• возможность использования дополнительные опции;
• минимизация дефектов.

У оборудования один недостаток – неспособность выполнять сложные тротуарные рисунки. Специализированная техника создана для компаний, которые занимаются профессиональным монтажом тротуарного покрытия в больших масштабах.

Видео по теме: Машинная укладка тротуарной плитки

Как робот, укладывающий плитку, может заменить квалифицированную рабочую силу

08.30.16

ЦЮРИХ, Швейцария — Когда вы думаете о господстве машин, ваше воображение сразу же вызывает Терминатора — танки с роботизированными двигателями, стреляющие лазерами, когда они проезжают груды человеческих черепов. Реальность гораздо более приземленна, что делает ее едва ли не хуже.

Показательный пример: Gramazio Kohler Architects в партнерстве с ROB Technologies недавно провела демонстрацию робота-манипулятора, укладывающего плитку со всей ловкостью и точностью, которую можно ожидать от компьютера. Обычно мы позитивно относимся к CFile; мы много болтаем о CNC-фрезеровке и печати глиной, даже когда рефлекторные луддиты выступают против этого. Мы делаем это, потому что рассматриваем технологии как продолжение человеческого творчества; оно увеличивает искру, которая уже присутствовала в нас.

Gramazio Kohler отличается тем, что их робот нацелен полностью на замену человеческого труда. Я не читаю это в проекте. Как видно из размещенного здесь видео, фирма гордится тем, что этот робот заменит квалифицированных рабочих. Они лидируют с ним в диаграмме в начале видео. Они заявляют, что укладка плитки медленная и трудоемкая, часто некачественная, требует сокращения численности рабочей силы и требует больших усилий.

Из этих фактов (и я сомневаюсь, что хотя бы один из них является фактом сокращения численности рабочей силы; я знаю десятки людей моего возраста, которые готовы убить за тяжелую, медленную работу) они удобно забыли упомянуть, что вам не нужно платить роботу, роботу все равно, если он работает 60 часов в неделю, робот не вступит в профсоюз, и робот не будет просить пособия по травмам, если он сломается на работе.

Да, мы в CFile любим технологии, но не это. Это дешевая, неглубокая версия робота-гончара, который мы запускали некоторое время назад. Дизайнеры не ищут лучшую рабочую силу, они ищут рабочую силу, которую они могут лучше использовать. Если я звучу слишком цинично, то только потому, что мне нравится то, что мы можем сделать с помощью роботов и компьютеров. На самом деле эта фирма создала роботизированную скульптуру, которая не похожа ни на что из того, что вы когда-либо видели, потому что человеческие руки буквально не в состоянии выполнить эту работу. Но это? Это распродажа, и люди будут страдать из-за этого.

Мы не можем загнать джина обратно в бутылку, я знаю. Я также понимаю, что когда-нибудь в будущем может появиться новая трудовая парадигма, которая сможет поддержать как квалифицированных рабочих, так и компании, использующие роботов. Я боюсь этого сурового переходного периода; история показывает, что мы справляемся с ними очень плохо и действуем только тогда, когда наступает своего рода кризис.

Билл Роджерс является управляющим редактором cfile.daily.

Вам нравится или не нравится такое использование современной керамики? Дайте нам знать об этом в комментариях.

В рубрике: Дизайн С тегами: современное керамическое искусство, современная керамика, архитекторы Грамазио Колера, технологии ограбления, плитка

Билл Роджерс

Билл Роджерс — бывший журналист, живущий в Санта-Фе, штат Нью-Мексико. Любитель нетрадиционного повествования, он исследует роль повествования в искусстве. Билл является управляющим редактором cfile.

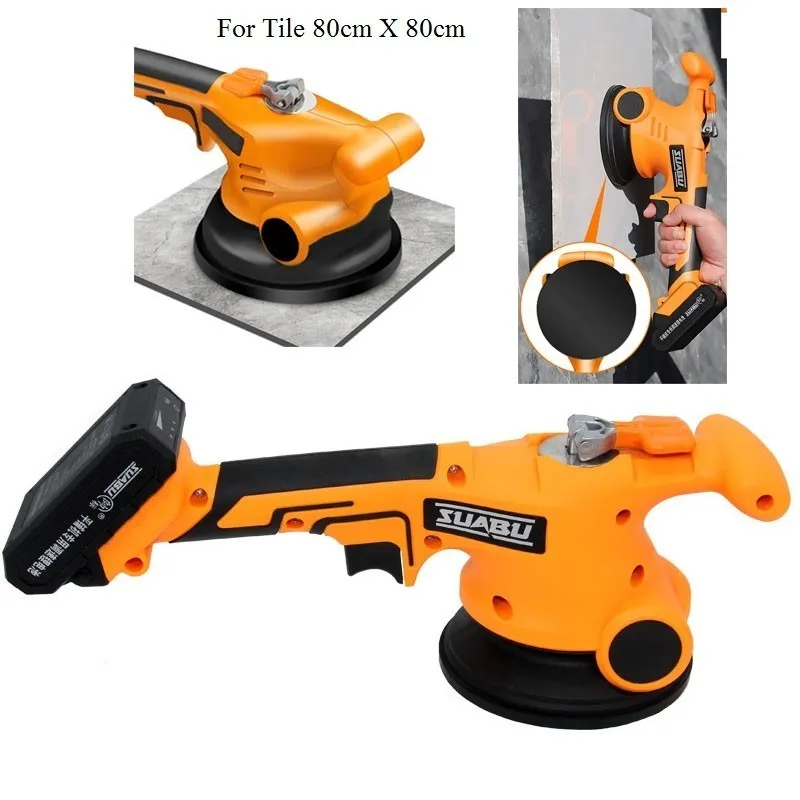

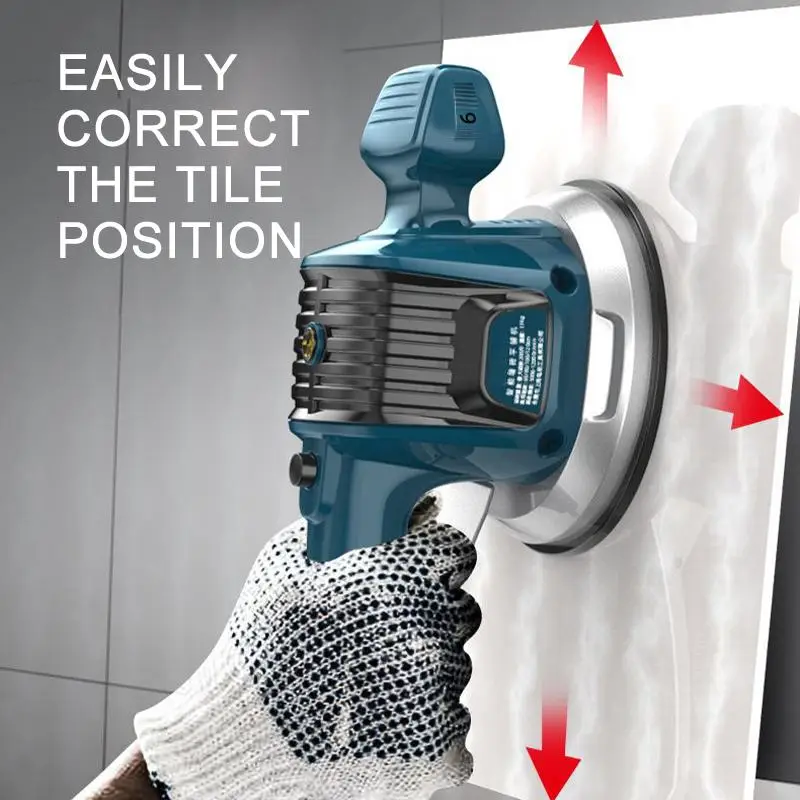

Машина для укладки плитки Машина для укладки плитки Вибратор Всасывающий пол Levelin
