Машина бурильно крановая бкм 317 – БКМ-317: технические характеристики, особенности эксплуатации

Содержание

Бурильно-крановые машины – Бурильно-крановая машина БКМ-317 / БКМ-318

Назначение и область применения

В нашем каталоге представлены энергетические машины БКМ-317/318 на базе ГАЗ 33088. Данная модель является усовершенствованным аналогом популярной БМ-302 (БКМ-302) на базе автомобиля ГАЗ-66.

Ямобур БКМ-317/318 используются для бурения отверстий в грунте для последующей установки опор ЛЭП. Глубина бурения – до трех метров. Данная техника широко востребована по всей России, ее применяют для решения различных задач энергетической и строительной отрасли. Она отлично зарекомендовала себя при работе в сложных климатических условиях и бездорожья.

Бурильно-крановые машины БКМ-317/318 отличаются высокой проходимостью, мобильностью и качеством сборки.

Отличительные особенности БКМ-317 / БКМ-318

  • высокая маневренность обеспечивает удобство работы в условиях стесненной застройки;
  • комплектация как с механическим, так и с гидравлическим приводом вращателя бурильного инструмента;
  • модификация шасси с двухрядной кабиной;
  • машина предназначена для бурения скважин в немерзлых грунтах I–IV категории;
  • наличие регулируемой подачи бура позволяет выбрать наиболее оптимальный режим;
  • для создания данной техники OOО «БУРМАШ» использует шасси полноприводных автомобилей ГАЗ – 33088;
  • возможна установка ДРУ (дополнительного раскрепляющего устройства) для безопасного выполнения электромонтажных работ на ветхих деревянных столбах и опорах линий связи и ВЛ 0,4–10 кВ.

Продажа БКМ-317 / БКМ-318

Условия поставки:

  • Самовывоз;
  • Доставка водителем перегонщиком;
  • Доставка Еврофурой (Еврофурой только для БМ205Д и БКМ317).

Условия сотрудничества:

Индивидуальная система скидок и вариантов оплаты. Сотрудничество с любыми лизинговыми компаниями.

В продаже функциональная и производительная БКМ-317/318 по выгодной цене.

www.zavod-burmash.ru

Бурильно-крановая машина БКМ-317, БКМ-411, БКМ-350 на базе автомобиля ГАЗ-33081

Описание

Основное назначение

Бурильно-крановая установка БКМ-317/318/411/350 используется в энергетической области; для бурения скважин в грунте под опоры ЛЭП. В строительных целях.
Эта бурильная установка хорошо работает и в условиях бездорожья и сложных климатических условиях.
Так же эту технику отличет высокое качество сборки.

БКМ-317/318 на базе ГАЗ 33081 это более усовершенствованная модель БМ-302 (БКМ-302) на шасси ГАЗ-66.

Предназначена для бурения в грунтах I – VI категории.

История

Бурильно-крановая машина БКМ-317 пришла на смену БМ-302Б, в 2000 году она стал выпускаться серийно. ГАЗ-66 был снят с производства, под эту буровую машину стал использоваться ГАЗ-33081 с дизельным двигателем.

Комплектация

Комплектуется и механическим и гидравлическим приводом (БМК-317А) вращения бурильного инструмента.
БКМ-317/318 предназначена для бурения скважин в немерзлых грунтах I–IV категории
Под шасси используется ГАЗ – 33081.

Дополнительное оборудование: ДРУ-01 – раскрепляющее устройство.

Основные преимущества

БКМ-317-01 имеет гидравлический привод подачи, в БКМ-317А-01 используется гидропривод для всех основных функций, так же имеется регулировка оборотов бурового оборудования.

За счет довольно простой, но надежной конструкции БКМ-317 имеет низкую цену, его запчасти стоят недорого. Но сам ямобур неприхотлив в работе, отличается высокой выносливостью.

  • небольшие габариты

  • полный привод 4х4

  • бурильно-крановое оборудование

Основное оборудование

  • бурильное оборудование

  • борт

Запчасти БКМ 317

Мы предлагаем купить только оригинальные запчасти для бурильно-крановой машины БКМ-317, они в большинстве всегда есть в наличии на складе. Звоните: 8 800 500 42 47.

5bur.ru

20185599.75 тг с другими недорогими товарами, отзывы, доставка.

Бурильно-крановая машина БКМ-317-01 на шасси ГАЗ 33088 (лопастной бур, цикличный способ бурения, глубина бурения – 3м, диаметр 0,25…0,8м)

Бурильно – крановая машина БКМ-317А  применяется для строительства линий электропередачи и связи, для работ по обслуживанию и ремонту электросетей, устройства фундаментов под рабочие мосты и вспомогательные сооружения в промышленном и гражданском строительстве, при возведении ограждений.
Тип основного бурильного инструмента — лопастной бур.

Наличие регулируемой гидравликой подачи бура на забой и автоматического регулирования скорости вращения бура у гидравлических машин позволяет выбрать наиболее оптимальный и быстрый режим бурения грунта. Достоинством механических машин является простота в обслуживании, большая “выносливость” и недорогие запасные части. Однако межсервисный период гидравлических бурильно – крановых машин значительно выше, чем у механических.

Технические параметры бурильно-крановой машины БКМ-317-01 на шасси ГАЗ 33088

 Базовое шассиГАЗ-33088
 Максимальная глубина бурения, м 3
 Диаметр бурения, м  0,25; 0,36; 0,50; 0,63; 0,80
 Тип основного бурильного инструмента Лопастной бур
 Способ бурения БКМ-317-01 на шасси ГАЗ 33088 Циклический
 Угол бурения, градусов 60-95
 Максимальный крутящий момент на бурильном инструменте Н*м 4900
 Расчетная максимальная осевая нагрузка на бурильном инструменте при заглублении, кН 24,5
 Расчетная максимальная осевая нагрузка на бурильном инструменте при выглублении, кН 31,65
 Тип привода подачи бурильного инструмента  Гидравлический
 Тип привода вращения бурильного инструмента Гидравлический
 Тип привода кранового оборудования Гидравлический
 Частота вращения бурильного инструмента, об/мин
    – при бурении с максимальной нагрузкой  52
    – при разбросе грунта 130
 Максимальная грузоподъёмность кранового оборудования, кг
    – при пустом барабане 2000
    – при полном барабане 1500
 Группа классификации (режима) грузоподъемного механизма по ИСО 4301/1-86 (ГОСТ 25835-83) М3 (1М)
 Максимальная высота подъема грузового крюка, м 6,5
 Техническая производительность (при бурении скважины диаметром 0,5 м на глубину 3 м в немерзлых грунтах III категории), м/ч 15
 Преодолеваемый уклон в транспортном положении
    – продольный 15
    – поперечный 12
 Скорость транспортная, км/ч 50
 Распределение нагрузки на дорогу от машины, Н
    – через шины колес переднего моста 2315
    – через шины колес заднего моста 3635
 Габаритные размеры БКМ-317-01 на шасси ГАЗ 33088 в транспортном положении, мм
    – длина 7050
    – ширина 2340
    – высота 3270
 Габаритные размеры в рабочем положении, мм
    – длина 7260
    – ширина 3100
    – высота 6940
 Масса полная, кг 5950

 Бурильно – крановая машина в настоящий момент выпускается в нескольких вариантах комплектации:
– Бурильно – крановая машина БКМ-317 с гидроприводом подачи и механическим приводов вращения бурильного инструмента;
– Бурильно – крановая машина БКМ-317А с гидравлическим приводом всех исполнительных органов.

Стоимость предлагаемых бурильно-крановых машин:

– БКМ-317-01: 3 500 000 р.(привод механический).

– БКМ-317А-01: 3 700 000 р.(привод гидравлический).

Бурильно-крановая машина БКМ-317-01 на шасси ГАЗ 33088 в наличии на складе в г.Самара и на площадке завода изготовителя.

Бурильно-крановую машину БКМ-317-01 на шасси ГАЗ 33088 можно приобрести в кредит, за наличный и безналичный расчет.

При приобретении БКМ-317-01 на шасси ГАЗ 33088 осуществляется гарантийное и сервисное обслуживание.

daizen.tomas.kz

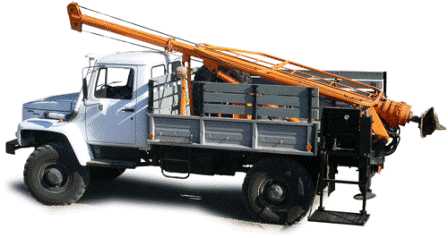

Бурильно-крановая машина БКМ-317/318


02-04.06.2015

Строительная Техника и Технологии / СТТ’2015

22-25.10.2014

Компания “Лансье” на 6-ой Российско-Армянской промышленной выставке EXPO-RUSSIA ARMENIA

01.07.2014

БУРИЛЬНАЯ ТЕХНИКА:

Энергетические машины на автомобильном шасси БКМ-317/318 производят бурение для установке опор ЛЭП. Глубина бурения до трех метров. Бурильно-крановые машины для энергетической отрасли производят работы по строительству линий электропередач во всех уголках нашей страны и ближнего зарубежья, в условиях бездорожья и в различных климатических условиях. В связи с этим, бурильно-крановые машины должны обладать соответствующими характеристиками по проходимости, маневренности и надежности. Для бурильно-крановых машин серии БКМ-317 и БКМ-318, а также их модификаций, используется шасси полноприводных автомобилей ГАЗ-33081.

Основные особенности данной модели:


  • Базовое шасси Газ-33081


  • Высокая маневренность позволяет работать в условиях стесненной застройки


  • Возможность комплектации как с механическим, так и с гидравлическим приводом вращателя бурильного инструмента


  • Модификация шасси с двухрядной кабиной






























БКМ-317-01

БКМ-317А-01

БКМ-317-03

БКМ-318-01

Бурильное оборудование
Максимальная глубина бурения, м

3

3

3

3

Диаметр бурения, м, не менее

0,36

0,5

0,63

0,8

Тип основного бурильного инструмента

Лопстной бур

Способ бурения

Циклический

Угол бурения, рад (…°)

1,05…1,66 (60…95)

Максимальный крутящий момент на бурильном инструмента, Н*м (кгс*м), не менее

4900 (500)

Тип привода подачи бурильного инструмента

Гидравлический

Тип привода вращения бурильного инструмента

Механический

гидравлический

Механический

Гидравлический

Максимальная осевая нагрузка на бурильном инструменте при заглублении, кН (кгс), не менее

24,5 (2500)

24,5 (2500)

24,5 (2500)

24,5 (2500)

Максимальная осевая нагрузка на бурильном инструменте при выглублении, кН (кгс), не менее

31,65 (3230)

31,65 (3230)

31,65 (3230)

31,65 (3230)

Частота вращения бурильного инструмента (при частоте вращения выходного вала коробки передач 1450 об/мин)

Не менее 52

109,1/ 150,6/ 189,5

Не менее 52

Техническая производительность при бурении скважин диаметром 0,5 м на глубину 3 м в немерзлых грунтах lll категории), м/ч, не менее

15

15

15

15

Крановое оборудование

Грузоподъемность кранового оборудования, т не менее

1,25

2

1,25

2

Тип привода лебедки кранового оборудования

Механический

Гидравлический

Механический

Гидравлическй

Группа классификации (режима) грузоподъемного механизма по ИСО 4301/1 (ГОСТ 25835)

М3 (1М)

Максимальная высота подъема крюка, м не менее

6,3

6,5

6,3

6,5

Характеристика базового шасси
Базовый автомобиль

ГАЗ-33081

278449

Кабина базового автомобиля

Однорядная кабина

Двыхрядная кабина

Номинальная мощность двигателя базового автомобиля, кВТ (л.с.)

86 (117)

86 (117)

86 (117)

86 (117)

Общие технические характеристики

Габаритные размеры в транспортном положении, мм, не более:
длина

7000

7050

7800

7850

ширина

2340

2340

2340

2340

высота

3500

3270

3500

3270

Масса полная, кг, не более

5950

6300

5950

6300

Дополнительное оборудование:

Дополнительное раскрепляющее устройство ДРУ-01

Буровой инструмент

СДЕЛАТЬ ЗАЯВКУ

www.lancier.ru

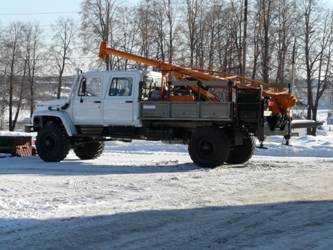

Бурильно-крановые машины БКМ-317/ БКМ-317А

Бурильно-крановая машина (ямобур) в настоящий момент выпускается в нескольких варинтах комплектации:

– Бурильно-крановая машина БКМ-317 с гидроприводом подачи и механическим приводов вращения бурильного инструмента;
– Бурильно-крановая машина БКМ-317А с гидравлическм приводом всех исполнительных органов.

Выпускаются различные модификации машин  в зависимости от типа автомобиля ГАЗ-3308 – с карбюраторными и дизельными двигателями. Однако различие типов базового шасси не влечет за собой изменений в конструкции бурильно-кранового оборудования. Все виды БКМ-317 являются серийной продукцией предприятия и унифицированы по своим техническим характеристикам.
Бурильно-крановая машина (ямобур) БКМ-317А  применяется для строительства линий электропередачи и связи, для работ по обслуживанию и ремонту электросетей, устройства фундаментов под рабочие мосты и вспомогательные сооружения в промышленном и гражданском строительстве, при возведении ограждений.

Тип основного бурильного инструмента — лопастной бур.
Наличие регулируемой гидравликой подачи бура на забой и автоматического регулирования скорости вращения бура у гидравлических машин позволяет выбрать наиболее оптимальный и быстрый режим бурения грунта. Достоинством механических машин является простота в обслуживании, большая “выносливость” и недорогие запасные части. Однако межсервисный период гидравлических бурильно-крановых машин значительно выше, чем у механических. Мы предоставляем выбор клиенту.




























Базовое шасси:ГАЗ-3308/33081
Максимальная глубина бурения, м:3
Диаметр бурения, м:0,25; 0,36; 0,50; 0,63; 0,80
Тип основного бурильного инструмента:Лопастной бур
Способ бурения:Циклический
Угол бурения, градусов:60-95
Максимальный крутящий момент на бурильном инструменте Н*м:4900
Расчетная максимальная осевая нагрузка на бурильном инструменте при заглублении, кН:24,5
Расчетная максимальная осевая нагрузка на бурильном инструменте при выглублении, кН:31,65
Тип привода подачи бурильного инструмента:Гидравлический
Тип привода вращения бурильного инструмента:Гидравлический
Тип привода кранового оборудования:Гидравлический
Частота вращения бурильного инструмента, об/мин:
– при бурении с максимальной нагрузкой:52
– при разбросе грунта:130
Максимальная грузоподъёмность кранового оборудования, кг:
– при пустом барабане:2000
– при полном барабане:1500
Группа классификации (режима) грузоподъемного механизма по ИСО 4301/1-86 (ГОСТ 25835-83):М3 (1М)
Максимальная высота подъема грузового крюка, м:6,5
Техническая производительность (при бурении скважины диаметром 0,5 м на глубину 3 м в немерзлых грунтах III категории), м/ч:15
Скорость транспортная, км/ч:50
Габаритные размеры в транспортном положении, мм:
– длина:7050
– ширина:2340
– высота:3270
Масса полная, кг:5950
