Асфальт для тротуаров: конструкция, устройство, процесс асфальтирования

Асфальтобетон современный надежный материал, который применяется для благоустройства городских и частных территорий. Используют асфальт для тротуаров, укладки подъездных дорожек, дорожного полотна, детских площадок и т.п. Покрытия из асфальтобетона характеризуются высокими показателями качества, крепости и долговечности.

При укладке тротуаров из асфальтобетона особое значение отводится выбору материала, проектированию работ и технологии постройки тротуара. В итоге, при соблюдении всех правил и требований получится удобное и безопасное покрытие, которое сохранится долгие годы.

Ниже мы подробно рассмотрим типовые конструкции тротуаров из асфальтобетона, узнаем их преимущества и недостатки, а так же разберем технологию укладки тротуаров своими руками.

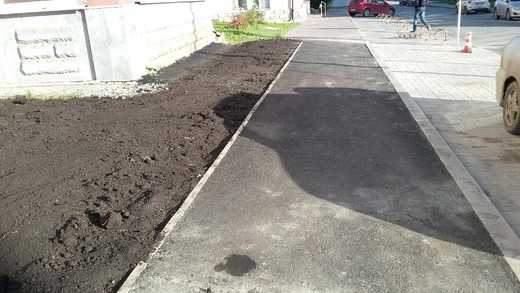

Особенности асфальтного покрытия тротуаров

Специалисты выделяют два типа конструкции тротуаров – монолитные и сборные. Сборные конструкции подразумевают собой укладку тротуаров из бетонных или каменных плит и брусчатки, монолитные – это укладка цельного полотна из асфальта, цемента или бетона.

Для конструкции тротуара из асфальтобетона используют три вида асфальта:

  • Песчаный;
  • Литой;
  • Мелкозернистый.

Литой асфальтобетон укладывается при помощи специальной техники в горячем состоянии и разравнивается вибрационными катками. Песчаная смесь асфальтобетона чаще всего применяется для ремонтных работ – устранение ям, трещин, заливки дополнительного верхнего слоя покрытия.

Для тротуаров укладывается один слой асфальта толщиной в 3 см.

В состав асфальтобетонной смеси согласно ГОСТу 9128-2009 входит:

  • Битум;
  • Гравий и щебень;
  • Песок;
  • Пластификаторы.

На рынке стройматериалов можно встретить несколько видов асфальта, в зависимости от типа работ применяются разные составы. Например, для укладки дорожного полотна используется асфальт с маркой прочности от М1200, а асфальтобетон для тротуаров марка – М1000.

К тротуарному покрытию предъявляется определенные требования:

  • Высокие показатели износостойкости и истирания;
  • Жесткость и прочность;
  • Сцепка с обувью во избежание скользкости;
  • Устойчивость к влаге;
  • Морозостойкость;
  • Эстетический внешний вид.

Процесс асфальтирования тротуарных дорожек

Технология укладки асфальта тротуарных и пешеходных дорожек ничем не отличается от асфальтирования дорожного полотна. Специалисты применяют два вида асфальтобетона:

  • Горячий асфальт – используется для укладки нового полотна.
  • Холодный асфальт – чаще всего его применяют для ремонтных работ.

Работы с холодным асфальтобетоном можно проводить в любую погоду и любое время года. Холодный асфальт можно приобрести в магазине и выполнить ямочный ремонт самостоятельно.

Работы по асфальтированию проводятся в несколько этапов. Для наилучшего результата, необходимо строго соблюдать правильную последовательность действий.

  • Разметка участка;
  • Подготовка основания;
  • Установка бордюров;
  • Создание песчанно-щебневой подушки;
  • Обработка эмульсией;
  • Укладка асфальта.

Подготовительный этап

Перед началом строительных работ по укладке асфальтобетона определяются размеры тротуара, его границы и место, где он будет проходить. Важно, чтобы на месте будущих работ не росли крупные деревья, так как их корни в будущем могут повредить покрытие.

Выбранное место тщательно очищается, кустарник и деревья (при наличии) выкорчевываются, убирается весь мусор. Затем размечаются границы дорожки.

Подготовка основания

В пределах указанных границ тротуара необходимо вырыть «ванну». Для этого снимается верхний слой грунта толщиной примерно в 30 см, и тщательно утрамбовывается.

Следующим шагом станет установка боковых бордюров. Бордюры имеют два основных предназначения – эстетически оформить границы тротуара и удержать раствор асфальтобетона от расползания во время укладочных работ.

Процесс установки бордюров:

  • С двух сторон дорожки выкопать параллельные траншеи;
  • Натянуть контрольную нить, по которой будут укладываться элементы бордюра;
  • Уложить кирпичи или другие выбранные материалы на цементный раствор.

Подготовка песчанно-щебневой подушки

После прокладки бордюров начинается работы по формированию щебневой подушки.

  • На подготовленное основание засыпается слой песка, его толщина должна составлять 15 см. Песок разравнивается (ровность можно проверить строительным уровнем) и тщательно утрамбовывается;
  • На слой песка высыпается слой щебня крупной фракции и хорошо утрамбовывается;
  • На полученное основание прокладывают гидроизоляцию;
  • Поверх гидроизоляционного слоя засыпается щебень мелкой фракции или гравий, разравнивается;
  • Слои заливаются водой и утрамбовываются, вода обеспечит плотное прилегание слоев друг к другу.

Требуется заранее соорудить дренажные отверстия, чтобы дождевая вода не скапливалась на тротуаре.

Технология укладки тротуара асфальтобетоном

Асфальтоукладочные работы лучше доверить экспертам, так как у них в наличии есть специальная техника, но при желании укладку можно выполнить самостоятельно.

Для устройства тротуаров из асфальтобетона понадобятся следующие инструменты:

  • лопата для разброса смеси по участку;
  • швабра-движок для разравнивания поверхности;
  • ручной каток для трамбовки асфальта;
  • солярка для смазки инструментов.

Из материалов нужны только готовый раствор асфальтобетона и специальная эмульсия для пропитки. Выделяется три основных вида пропиточных составов для асфальта:

  • Битумная эмульсия – самая распространенная и доступная по цене, но не отличается высокими качественными показателями, поэтому покрытие требует регулярного обновления.
  • Каменноугольная смола – ее главное преимущество устойчивость к воздействию нефтепродуктов и долговечность;
  • Пропитка на основе акрилового полимера – самый дорогостоящий вариант, но самый качественный из всех. Этот вид используют на площадках с большими нагрузками, например теннисные корты и стадионы.

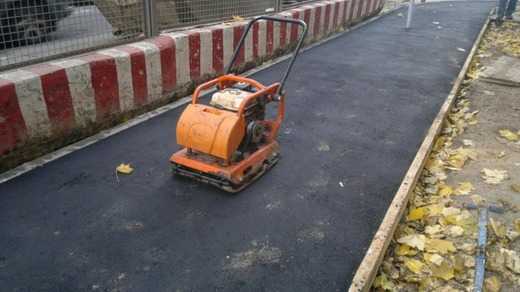

На готовое основание при помощи лопаты раскладывается масса асфальтобетона толщиной в 3 – 5 см. Затем шваброй тщательно разравнивается по всей площади и утрамбовывается ручным катком – движения катка должны быть только по прямой линии.

Чтобы на рабочие инструменты и каток не прилипала смесь асфальта. Их необходимо заранее смазать соляркой.

Готовую поверхность пропитывается асфальтной эмульсией или специальной краской, предназначенной для асфальта.

Пропитка может быть разного цвета.

Преимущества и недостатки асфальтного покрытия



Асфальтное покрытие завоевало большую популярность благодаря большому списку положительных качеств, среди которых можно выделить следующие:

  • Доступная цена – все материалы можно приобрести в магазине и самостоятельно изготовить раствор;
  • Быстрота укладки и высыхания покрытия – работы проводятся в короткий срок, полное высыхания асфальта наступает спустя пару дней;
  • Простота ремонтных работ – достаточно удалить деформированную часть и уложить на его место холодный асфальт и тщательно утрамбовать;
  • Внешний вид – покрытие ровное и гладкое, есть возможность выбрать необходимый цвет или оттенок;
  • Прочность и стойкость к деформации;
  • Водостойкость.

Главным недостатком покрытия из асфальтобетона для тротуаров является неприятный запах от битумных испарений, который может появиться в жару.

betonov.com

Расчет укладки асфальта для дорожного покрытия.Стоимость дорожных работ

Расчет асфальта

Наверх

Вы можете воспользоваться нашим онлайн калькулятором для расчета необходимого количества асфальта в кубических метрах (м2). Для этого просто задайте толщину и длину покрытия в метрах, а также его толщину в сантиметрах.


Как посчитать цену на дорожные работы?

Лучше всего вызвать специалиста, который сможет точно определить объемы работ. Исходя из этих объемов, мы сможем составить смету, в которой подробно объясним какие работы надо выполнить и сколько это будет стоить.

Тротуар. Предназначен для движения пешеходов, а также допускает заезд спецмашины (“скорая”, пожарная, поливочная машина) общим весом до 8т.

Асфальтирование тротуара
Покрытие Слой Цена
Асфальт песчаный тип Д Марки 2 (тротуарный) 4см
Щебень фр. 20х40 10см

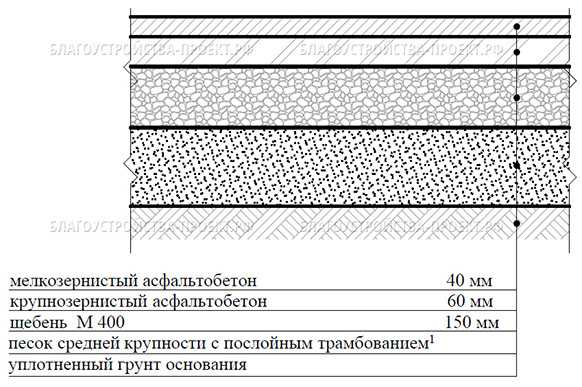

Парковка и проезд. Конструкция для проездов внутри дворов, для парковок легкового транспорта. Допускает заезд спецмашины, грузовика общим весом до 12т.


Асфальтирование парковки
Покрытие Слой Цена
Асфальт мелкозернистый тип В марки 2 или тип Б марки 1, 2 (дорожный) 5см
Щебень фр. 20х40 15см
Песок 10см

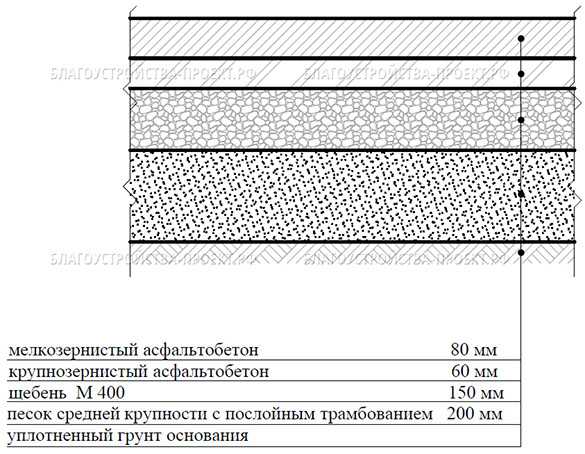

Дорога для тяжелой техники или с высокой интенсивностью движения. Допускает заезд тяжелого грузового транспорта. Применяется на складах, торговых площадках и т.д., а также на дорогах с высокой интенсивностью движения.

Дорога для тяжелой техники
Покрытие Слой Цена
Асфальт мелкозернистый тип В марки 2 или тип Б марки 1, 2 (дорожный) 4см
Асфальт крупнозернистый плотный марки 1, 2 ; Асфальт крупнозернистый пористый марки 1 6см
Щебень фр. 40х70 и 20х40 (два слоя) 20см
Песок 15см

В каждом конкретном случае мы просчитываем конструкцию исходя из различных факторов. Например: площадь, наличие или отсутствие основания, тип основания, удалённость объекта от поставщиков материалов, нагрузка на будущее покрытие и т.д. К тому же, всегда можно договориться о скидке. Поэтому конкретная цена может быть иной.

www.abzlint.ru

Плотность асфальта. Состав асфальта, ГОСТ, марки, характеристики

В качестве одного из самых часто используемых дорожно-строительных материалов сегодня используется асфальт, ГОСТ которого предполагает необходимость соблюдения плотности и состава. На сегодняшний день известно несколько марок, разновидностей и типов данного материала. Основанием для классификации служат не только исходные компоненты, но и соотношение в составе их массовых долей. Подразделяется асфальт по категориям еще и по той причине, что составляющие могут иметь разную фракцию, что касается щебня и песка, а также степень очистки минерального порошка.

Состав

Состав асфальта предполагает наличие:

  • гравия;
  • щебня;
  • песка;
  • битума;
  • минерального порошка.

Что касается щебня, то некоторые разновидности данного покрытия не предусматривают его использования. Однако щебень или гравий необходимы, если осуществляется асфальтирование территории с учетом сильных кратковременных нагрузок и высокого трафика на покрытие. Упомянутые материалы при этом выступают в роли каркасообразующего защитного элемента.

В качестве обязательного исходного сырья используется минеральный порошок, он содержится в составе любых разновидностей и марок асфальта. Массовая доля этого порошка определяется с учетом требований и задач к вязкости. Если использовать минеральный порошок в большом объеме, то материал получит способность гасить колебания мостовых конструкций, не покрываясь трещинами.

Как было упомянуто выше, песок используется в большинстве марок и типов асфальта. Его качество определяется степенью очистки и способом получения. Материал может быть добыт открытым способом, в этом случае он предусматривает необходимость тщательной очистки. Краеугольным камнем индустрии является битум. Это продукт переработки нефти.

Массовая доля битума в большинстве сортов асфальта не превышает 5%. Однако при необходимости асфальтирование территорий, которые имеют сложный рельеф, битум может применяться в объеме до 10% и больше. Это сырье придает плотность и упругость смеси после затвердевания. Готовый состав легко распределяется по площадке, ведь он обладает текучестью.

Плотность и основные характеристики природного асфальта

Плотность асфальта – это одна из первых характеристик, которая интересует профессионалов и частных застройщиков. Природная его разновидность представляет собой легкоплавкую твердую массу чёрного цвета. На изломе материал может иметь тусклый или блестящий цвет.

Плотность асфальта составляет 1,1 г/см³. Температура плавления может изменяться в пределах от 20 до 100 °С. В составе содержится масло в объеме от 25 до 40%, а также смолисто-асфальтеновое вещество, которое может содержаться в объеме от 60 до 75%. Что касается элементного состава в процентах то он выглядит следующим образом:

  • C – 80—85.
  • Н – 10—12.
  • S – 0,1—10.
  • О – 2—3.

Плотность асфальта вам уже известна, однако эта характеристика не является единственной, которая интересует потребителей. Среди прочих особенностей следует выделить способ образования из остатков или фракций нефти в результате испарения лёгких составляющих и окисления под влиянием гипергенеза.

Характеристики искусственного асфальта

Искусственный асфальт еще называется асфальтобетонной смесью. Он представляет собой уплотненный состав из минерального порошка, щебня, битума и песка. Встречается горячий асфальт, который укладывается методом уплотнения при воздействии температуры в 180 °С и больше. Если в процессе производства используется маловязкий битум, то укладка ведется при температуре в пределах от 40 до 80 °С. Если используется жидкий битум, то асфальт является холодным и уплотняется при температуре до -30 °С.

Основные марки асфальта и ГОСТ

Плотность асфальта крупнозернистого была упомянута выше, однако следует знать еще и о том, что процентное содержание ингредиентов в составе влияет на марки и типы асфальта. Сегодня общеприняты три разновидности, которые изготавливаются по ГОСТ 9128-2009. В этих стандартах можно узнать о возможности добавления присадок, которые повышают гидрофобность, морозостойкость, износоустойчивость и гибкость покрытия.

В составе асфальта марки 1 содержатся:

  • отсев;
  • песок;
  • щебень;
  • бетон;
  • минеральный порошок.

К этому покрытию относятся плотные материалы, в которых содержание щебня может изменяться в пределах от 30 до 60%. Сюда следует отнести высокоплотные, щебеночные высокопористые и пористые асфальты. Асфальт, ГОСТ которого должен быть учтен при производстве, может изготавливаться под маркой 2. В составе данного материала содержатся:

  • щебень;
  • бетон;
  • отсев дробления;
  • песок;
  • минеральный порошок.

К этой категории следует отнести высокопористые песчаные, пористые, а также плотные асфальты, в которых содержание щебня может изменяться от 30 до 50%, тогда как смесь из отсева дробления и песок может составить объем до 70%.

Плотность асфальта вам уже известна, однако необходимо знать ещё и о том, что существует марка асфальта 3, в ней содержатся:

  • отсев дробления;
  • песок минеральный;
  • порошок битума.

В этом случае речь идет о смесях, щебня и гравия в которых может содержаться в пределах от 30 до 50%. Отсев дробления и песок содержатся в объеме от 30 до 70%.

Описание марок

Плотность асфальта (т/м3) составляет 1,1. Однако это не всё, что следует знать о свойствах. Например, асфальт марки 1 может быть высокопористым или плотным с высоким содержанием щебня. Областью использования данного покрытия выступает дорожное благоустройство и строительство. Что касается асфальта марки 2, то диапазон его плотности остается примерно таким же, но процентное содержание гравия и песка варьируется в широких пределах. Этот асфальт считается самым среднестатистическим. Применяется смесь для возведения автомобильных дорог, обустройства территорий, ремонта покрытий, а также формирования площадок и паркингов.

Заключение

Плотность асфальта (т/м3) составляет 1,1. Но этот параметр не является единственным, который следует знать. Например, стоит упомянуть еще и о месторождении асфальта, которое распространяется на территории бывшего СССР, острове Тринидад, Венесуэлы, Франции и Канады. Смешиваясь с минеральными составляющими, среди которых гравий и песок, материал превращается в мощную кору на поверхности нефтяных озёр. Такое покрытие распространено в районах выхода и неглубокого залегания к поверхности земли нефтеносных пород.

fb.ru

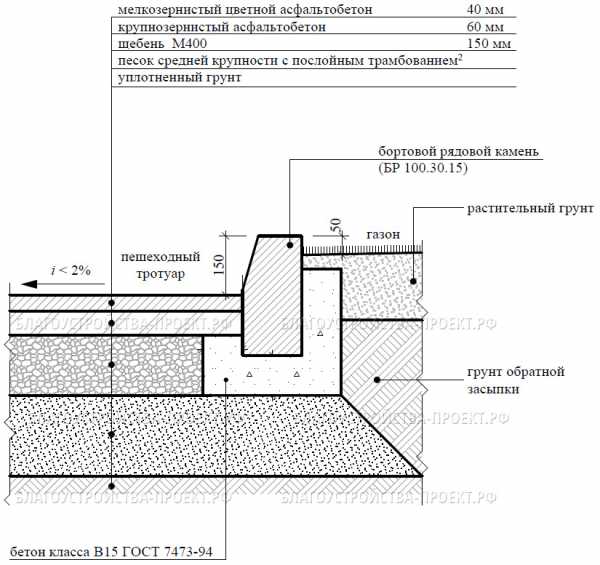

5. Конструкции тротуаров

Важным элементом благоустройства населенных пунктов являются тротуары, правильное проектирование и постройка которых должны обеспечить удобство и безопасность пешеходного движения.

Конструкции тротуаров в различных климатических зонах мало отличаются друг от друга и их выбор определяется следующими факторами: категорией улицы, ее значением в городе и интенсивностью пешеходного движения; наличием местных материалов грунтовыми условиями; расположением тротуара по отношению к проезжей части и газону; отношением ширины тротуара и газон; нагрузкой на тротуар.

Для устройства тротуаров используют местные строительные материалы, укрепленные грунты, асфальтовые и цементные бетоны, а также цементно-бетонные, асфальтобетонные и керамические плиты, плиты из природного камня и др. В зависимости от применения материалов покрытие тротуаров может быть устроено в один или несколько слоев.

Для увеличения срока службы тротуаров их покрытия в основании укладывают на подстилающий слой песка с коэффициентом фильтрации не менее 3 м/сут и толщиной не менее 10 см. Толщина слоя песка зависит от группы грунта земляного полотна (табл. 8) и места размещения тротуаров.

Таблица 8. Рекомендуемые толщины песчаных подстилающих слоев под тротуарные покрытия

Наименование грунта

Группа грунтов

Размещение тротуаров

между проезжей частью и застройкой

между газоном и застройкой

между проезжей частью и газоном

газонами

Пески пылеватые, тяжелые супеси

Б

10

10

10

15

Суглинки легкие и тяжелые глины

В

10

20

15

25

Супеси пылеватые и тяжелые пылеватые, суглинки легкие и тяжелые пылеватые

Г

15

25

20

30

Указанные в таблице толщины подстилающего слоя относятся к I-II климатическим зонам. Для III зоны значение толщины подстилающего слоя должно быть уменьшено на 5 см по сравнению с данными таблицы.

В южных районах IV-и V зон подстилающий слой, как правило, не делают. При устройстве продольного дренажа мелкого заложения и сбросе из дренирующего слоя свободной воды толщину подстилающего слоя можно уменьшить на 5 см. Для всех климатических зон при устройстве продольного дренажа наименьшая толщина подстилающего слоя должна быть не менее 10 см.

В особо неблагоприятных грунтовых условиях и. при отсутствии дренажа толщина песчаного слоя должна быть принята не менее 25 см.

Конструкцию тротуара рассчитывают на нагрузку от пешеходов и при необходимости проверяют на возможный наезд автомобилей или уборочных машин. При этом расчетное давление на колесо принимают не менее 2750 кгс/см2. Расчетный модуль упругости одежды тротуаров магистральных улиц принимают равным 850 кгс/см2, улиц местного движения 650 кгс/см2.

Конструкции тротуаров выполняют монолитными (из асфальтобетона, цементобетона, битумоминеральных смесей) или сборными (из бетонных плит и плит из естественного камня).

Монолитные конструкции тротуаров с асфальтобетонным покрытием выполняют на основаниях из известнякового щебня с пределом прочности при сжатии 300-500 кгс/см2, гравия, песчано-гравийной смеси, металлургического шлака, кирпичного щебня (боя), битумоминеральной смеси, грунта, укрепленного цементом, и др.

Асфальтобетонное покрытие тротуаров устраивают из песчаного, литого или мелкозернистого асфальта в один слой толщиной 3 см (без возможного наезда автомобиля) и до 4-5 см (при возможном наезде автомобиля).

Монолитные цементно-бетонные покрытия тротуаров выполняют из бетона марки 300 и выше толщиной 10 см на магистральных дорогах и 8 см – на дорогах местного движения.

Цементно-бетонное покрытие в зависимости от ширины тротуаров выполняют в виде одной монолитной плиты с температурными швами по расчету или в соответствии с действующими нормативными документами.

Толщину основания под асфальтобетонные покрытия устраивают по табл. 9.

Таблица 9. Толщина оснований под тротуарные покрытия из различных материалов

Материал основания

Улицы (дороги)

магистральные

местного движения

Известняковый щебень, гравий

12

10

Металлургический шлак

14

11

Кирпичный бой, дресва, песчано-гравийная смесь, ракушечник и другие местные строительные материалы

16

13

Битумоминеральная смесь

10

3

Грунт, укрепленный цементом или битумом

10

Цементобетон марки 300

10

8

Под монолитные цементно-бетонные покрытия тротуаров предусматривают основания из песчаных, гравийных, битумоминеральных, цементно- и битумоминеральных и других смесей и материалов.

Сборные покрытия тротуаров из бетонных плит начинают получать все большее применение.

Они обладают рядом преимуществ перед монолитными, так как имеют хороший внешний вид, могут быть изготовлены цветными, легко разобраны и восстановлены при прокладке или ремонте подземных коммуникаций.

Толщина оснований (см) под сборные тротуарные плиты из различных материалов имеет следующую величину:

Материал основания

Толщина основания

Металлургические шлаки

11-14

Песок средне- или крупнозернистый

8-10

Щебень из каменных материалов

10-12

Цементная стяжка 2-3 см на щебеночном основании 10 см

12-13

Песок, укрепленный цементом (6-15% цемента)

10-12

Бетон марки 200

8-10

Тощий бетон марки 100

90-10

Смеси:



битумогрунтовые

10

битумоминеральные

8-10

При выборе конструкций жестких бетонных покрытий городских дорог и тротуаров использованы действующие стандарты на “Плиты железобетонные для покрытий городских дорог” (ГОСТ 21924-84) “Плиты бетонные тротуарные” (ГОСТ 17608-81).

Расчеты покрытий жесткого тина проведены на основе действующих нормативных документов и инструкций, в частности толщины монолитных и сборных цементно-бетонных тротуарных покрытий определены по величине максимального изгибающего момента, возникающего в плитах под расчетной эксплуатационной нагрузкой.

После определения максимальной величины изгибающего момента устанавливают толщину бетонных плит.

Определение изгибающих моментов произведено по методу О.Я. Шехтер и М.И. Горбунова-Посадова.

studfiles.net

Виды, свойства, особенности и применение асфальта

Ежедневно растет количество новых автомагистралей и жилых микрорайонов. Соответственно, возникает проблема поиска материала для строительства дорог или благоустройства различных территорий. Одним из самых популярных обоснованно считается асфальт. Такое покрытие практично, износоустойчиво и стойко к воздействию внешней среды.

Состав асфальта

Асфальт состоит из нескольких компонентов, имеющих различное назначение:

  • щебень или гравий формирует защитный каркас готового покрытия. При строительстве дорог с интенсивным движением их присутствие в асфальте обязательно;
  • песок является наполнителем. В готовом асфальтовом покрытии он участвует в распределении давления и передаче его к грунту. На практике чаще всего используется искусственный песок, который получается при дроблении скальных пород;
  • минеральный наполнитель предназначен для заполнения остаточных пустот. Он позволяет асфальту выдерживать высокие нагрузки без растрескивания. В качестве такой добавки используется известняк, песчаник или мел, измельченный до пылеобразного состояния;
  • битум необходим для придания асфальту текучести на первом этапе укладки и упругости после его затвердевания. Его доля в смеси достаточно незначительна и варьируется в пределах 4–10 %.

Виды асфальта

Асфальт делится на множество марок, типов и видов. Основой такой классификации являются соотношение компонентов, входящих в его состав, их характеристики (фракция или степень очистки) и способ укладки.

Асфальт позволяет получить прочное и долговечное дорожное покрытие

В зависимости от температуры, при которой выполняется укладка асфальта, он делится на литой, горячий, теплый и холодный. Литой отличается низкой шероховатостью, небольшой толщиной конечного слоя и высокой плотностью. Для укладки такая смесь разогревается до 250 °С, становится очень текучей и не требует применения катков. Горячий асфальт на 95 % состоит из щебня. Покрытие из него формируется при 120 °С. Теплый укладывается при еще меньшей температуре – 40–80 °С. Холодная смесь чаще всего используется для ремонта дорог. Она не требует предварительного разогрева и может применяться даже при −10 °С.

Различают три марки асфальта:

  • марка 1 используется для дорожного строительства и благоустройства территорий. Она отличается максимальной устойчивостью к динамическим нагрузкам и атмосферным воздействиям;
  • марка 2 является самой распространенной и используется повсеместно;
  • марка 3 не содержит щебня или гравия. Такое покрытие отличается высокой плотностью, но низкой прочностью, поэтому используется на участках с небольшой нагрузкой (аллеях, тротуарах или детских площадках).

В зависимости от соотношения компонентов и их характеристик асфальт делится на несколько видов:

  • песчаный используется для укладки тротуаров или пешеходных дорожек;
  • сульфированный применяется в буровой отрасли для ремонта трещин в скважинах или предотвращения обвалов;
  • цветной содержит красящие пигменты и является элементом системы предупреждения водителей;
  • крупнозернистый изготавливается с применением щебня размером более 20 мм. Он используется при проведении дорожных работ для укладки нижнего и выравнивающего слоя;
  • мелкозернистый содержит щебень фракцией менее 20 мм. Он применяется для обустройства верхнего слоя покрытия;
  • вторичный является результатом переработки старого покрытия. Такой асфальт изготавливается из асфальтовой крошки.

В мире существуют месторождения природного асфальта. Они образуются в местах выхода на поверхность залежей нефти. Одно из таких «асфальтовых» озер расположено на острове Тринидад. Оно является источником уникального высококачественного продукта, а его глубина достигает 75 м.

Этапы укладки асфальта

Асфальтные работы включают в себя несколько этапов. Сначала выполняется проектирование и проводится геодезическое изыскание. Затем производится топографическая съемка местности. Эти операции позволяют выявить особенности грунта и рельефа. После этого осуществляются подготовка участка и устройство земляного покрытия. Сверху укладывается песчаная подушка высотой 20–40 см в утрамбованном состоянии. Затем идут два слоя щебня толщиной 20–30 см с размером зерна 40–70 мм и 20–40 мм. Он тоже требует тщательной трамбовки. После этого укладывается 2–3 слоя асфальта высотой 5–9 см каждый.

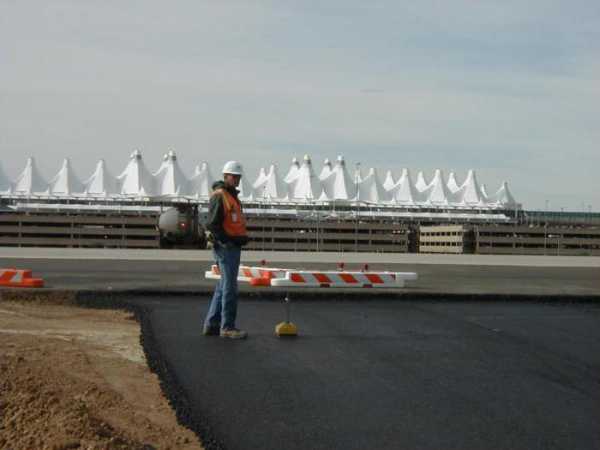

Укладка асфальта – непростая задача, требующая использования специальной техники

На практике дорожные работы – сложный и дорогостоящий вид строительства. При строгом соблюдении технологии их результатом будет прочное, ровное и долговечное покрытие.

taxi-pesok.ru

Конструкция дорожной одежды | Асфальтобетонное покрытие

8(985)361-82-12

[email protected]

СРО №1826.01-2016-7708296510-П-188

ПРОЕКТИРОВАНИЕ АСФАЛЬТОБЕТОННЫХ ПОКРЫТИЙ ПЕШЕХОДНОЙ ЗОНЫ. УЗЛЫ, КОНСТРУКЦИИ.

ЗАКАЗАТЬ ЗВОНОК

Введите имя

Отправка формы…

На сервере произошла ошибка.

Форма получена.

Введите телефон

Мы свяжемся с вами в течении 10 минут!

ЗАКАЖИТЕ ОБРАТНЫЙ ЗВОНОК

Асфальтобетонное покрытие пешеходной зоны устраивается на цементобетонных основаниях, а также в форме цементобетонных монолитных и сборных покрытиях.



Асфальтобетонные покрытия на цементобетонных основаниях представляют собой двухслойное асфальтобетонное покрытие с суммарной толщиной 13 см, устраиваемое на основании из бетона класса В15 из жестких укатываемых бетонных или литых смесей или В12,5 с увеличением расчетной толщины цементобетонного основания. Трещиностойкость асфальтобетонного покрытия повышается укладкой высокомодульной полиэстровой армирующей сетки по нижнему слою асфальтобетона (по всей площади).

При этом над швами в бетоне дополнительно предусматривается укладка арматурных

сеток.



Конструкции из асфальтобетона принципиально можно разделить на два вида :



  • конструкция, предназначенная для устройства покрытий тротуаров до 3,0 м и рассчитанная на автомобильную нагрузку с давлением на ось до 5,5 т;
  • конструкция, предназначенная для устройства тротуаров 3,0 м и более и рассчитанная на автомобильную нагрузку с давлением на ось 7,0 т.

КОНСТРУКЦИИ ДОРОЖНЫХ ОДЕЖД ИЗ АСФАЛЬТОБЕТОНА

Конструкция асфальтобетонного покрытия при ширине пешеходного тротуара до 3,0 м, рассчитанная на автомобильную нагрузку с давлением на ось до 5,5 т.

Примечание:

Толщина слоя песка определяется расчетом в зависимости от грунта см. Таблица 1

Конструкция асфальтобетонного покрытия при ширине пешеходного тротуара от 3,0 м и более,

рассчитанная на автомобильную нагрузку с давлением на ось до 7,0 т.

Конструкция тротуара, рассчитанная на автомобильную нагрузку с давлением на ось до 16,0 т.

Узел сопряжения асфальтобетона и бетонной тротуарной плитки

(плитки из натурального камня)

Примечание:

1. В случае сопряжения асфальтобетонного покрытия с бетонной плиткой возможно использовать

в качестве разделителя бетонную брусчатку.

2. Конструкции дорожных одежд рассчитываются из расчета ожидаемой нагрузки на проектируемую поверхность.

3. Толщина слоя песка определяется расчетом в зависимости от грунта (см. Таблица 1).

Узел схема устройства сопряжения асфальтобетонного покрытия и газона

Узел устройства водоотводного лотка в асфальтобетон с примыканием к бортовому камню

Таблица 1.

Толщин песчаного слоя для одежд пешеходных зон и тротуаров без устройства дренажа

Источник: АЛЬБОМ ТИПОВЫХ РЕШЕНИЙ (СТАНДАРТОВ) КОМПЛЕКСНОГО БЛАГОУСТРОЙСТВА ТЕРРИТОРИИ «ВЫЛЕТНЫХ» МАГИСТРАЛЕЙ ГОРОДА МОСКВЫ.

ЗАКАЗАТЬ ПРОЕКТ БЛАГОУСТРОЙСТВА

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Введите имя

Отправка формы…

На сервере произошла ошибка.

Форма получена.

Введите телефон

Мы свяжемся с вами в течении 10 минут!

ЗАКАЖИТЕ ОБРАТНЫЙ ЗВОНОК

xn—-7sbacgfr2anc9aaenjgjdpeig.xn--p1ai
