Манипулятор soosan: Кран-манипулятор Soosan SCS513
Кран-манипулятор Soosan SCS513
Посмотреть технические характеристики:
| Технические Характеристики | Ед. Измерения | SCS513 | ||
| Производи- тельность |
Грузовой Момент | тонн*м | 11.0 | |
| Макс. Высота Подъема | м | 10.1 | ||
| Макс. Вылет Стрелы | м | 8.0 | ||
| Макс. Рабочая Высота | м | 10.8 | ||
| Стрела | Тип Стрелы / Количество Секций | 4-гранная / 3 | ||
| Скорость Выдвижения Стрелы м/сек | 4. |
|||
| Скорость Подъема Стрелы | °/ сек | 1.5-75/10 | ||
| Лебедка | Скорость Подъема Крюка | м / мин | 10(4/6) | |
| Тип Каната | 6XFi (29) IWRC 19×7 IRWC |
Ø8 х 70м | ||
| Поворотная Платформа |
Угол Вращения | 360° непрерывно | ||
| Скорость Вращения | оборот / мин | 2 | ||
| Тип (Гидроприводная Система) | Редуктор с Червячной Передачей |
|||
| Аутригеры | Передние Аутригеры | Ручные | ||
| Задние Аутригеры | Опция | |||
| Макс. Вылет Аутригеров | м | 4. 00 |
||
| Гидравлическая Система |
Производительность Насоса | л/мин | 65 | |
| Давление Масла | кг-сила / см2 | 190 | ||
| Объем Масляного Бака | л | 50 | ||
| Тоннаж Машины | тонн | 5.0-11.0 | ||
| Дополнительные опции |
Доп. Стрела: 1-ступенчатая, 3 м, Складная | |||
| Доп. Стрела : 2-ступенчатая, 5 м, Складная | ||||
| Доп. Стрела: 1-ступенчатая, 4 м, Складная | ||||
| Доп. Лебедка: 0.8 т {Однострунная Оснастка) | ||||
| Доп. Лебедка: 1.5 т (Однострунная Оснастка) | ||||
Доп. Лебедка BG8:2. 2-3.2 т (Однострунная Оснастка) |
||||
| Доп. Лебедка PD12C: 2.7-4.1 т (Однострунная Оснастка) | ||||
| Система Защиты от Перегрузки | • (В базе) | |||
| Пульт Дистанционного Управления (Проводное/Беспроводное) | • | |||
| Доп. Крюк 0.8 т (Однострунная Оснастка) | • | |||
| Доп. Крюк 1.5 т (Однострунная Оснастка) | ||||
| Доп. Крюк 2 т (Однострунная Оснастка) | ||||
| Система Ограничения Высоты Подъема Крюка | • | |||
| Верхнее Сиденье Оператора | ||||
| Задние Аутригеры | Ручные/Гидравлические | |||
| Средние Аутригеры | ||||
| Пусковой Механизм | ||||
| Масляный Радиатор | ||||
Посмотреть график стрелы:
Кран манипулятор Soosan SCS513 – экономичное решение ваших проблем
Для большинства руководителей строительных, электромонтажных организаций и компаний-грузоперевозчиков крановая установка Soosan SCS513 – просто находка! Корейская КМУ Soosan не только успешно справляется с поставленными задачами, но и обеспечивает ощутимую экономию при производстве работ.
В транспортном положении кран манипулятор не выступает за габариты установочной платформы. Выгодное преимущество подобной техники – возможность монтажа на шасси большинства отечественных и зарубежных грузовых автомобилей, грузоподъемность которых составляет более 4,5 тонн. Достаточно часто в парках российских компаний можно встретить КМУ Soosan SCS513, установленную на транспортный Урал, ЗИЛ, КамАЗ или МАЗ.
Во многих случаях кран манипулятор позволяет отказаться от привлечения к работам дополнительного грузового автомобиля для перевозки груза – он одновременно выступает и грузоподъемным устройством, и грузовой платформой.
КМУ Soosan SCS513 – простота конструкции
Выгодные преимущества приобретения крановой установки Soosan SCS513 удачно дополняет продуманность и простота конструкции. Основные составляющие крана манипулятора:
– стрела телескопического типа с максимальной высотой подъема до 10,8 метра, состоящая из 3-х секций четырехгранного профиля, длина которой в развернутом виде достигает 8 метров;
– передние выдвижные опоры-аутригеры, надежно закрепляющие КМУ Soosan SCS513 на неровной местности;
– лебедка с тросовым приводом крюка.
Корейские разработчики позаботились не только об эффективности, но и максимальной безопасности выполняемых работ. Этому способствует специальная система ограничения нагрузки, механизм, обеспечивающий плавность поворота колонны со стрелой, пульт дистанционного управления КМУ Soosan и другие элементы.
Благодаря отсутствию дополнительных сложных блоков и систем, работой крана манипулятора управляет один человек – оператор, он же является и водителем грузовика.
Устройства Безопасности: Предохранительный Клапан Гидравлики, Обратный Балансировочный Клапан, Система Автоматической блокировки Поворота,
Автоматический Тормоз Лебедки, Двунаправленный Контрольный Клапан Аутригеров, Предохранительная Защелка Подъемного Крюка,
Креномер для Определения Рабочего Диапазона, Система Защиты от Перегрузки (опция), Система Ограничения Высоты Подъема Крюка (опция)
Универсальность применения крановой установки Soosan SCS513
Компактность и производительность КМУ Soosan обуславливают широкомасштабность ее использования.
Сегодня корейская крановая установка применяется для решения задач, связанных с:
– разгрузкой и погрузкой, подъемом, перемещением в радиусе 8 метров и опусканием в заданном месте разноплановых грузов массой до 5 тонн;
– ремонтом и обслуживанием ЛЭП и линий связи;
– строительством малоэтажных объектов;
– установкой рекламных щитов, обрезкой деревьев и выполнением других высотных работ.
В отличие от обычного рельсового крана, компактная крановая установка Soosan обеспечит успешное и безопасное выполнение операций в любом труднодоступном месте, а точность погрузки и выгрузки груза всегда будет на высоте.
Для того, чтобы свести затраты на приобретение КМУ Soosan к минимуму, необходимо обратиться к менеджерам официального дилера производителя – компании АО «Soosan». Покупка корейской крановой установки в нашей фирме – гарантия длительного срока ее службы, возможность приобретения оригинальных запасных частей для крана манипулятора оптом и в розницу без рыночных наценок.
Кран-манипулятор Soosan SCS867LS
Посмотреть технические характеристики:
| Технические Характеристики |
Ед. Измерения | SCS867LS | ||
| Производи- тельность |
Грузовой Момент | тонн*м | 17.5 | |
| Макс. Высота Подъема | м | 24.5 (29.5) | ||
| Макс. Вылет Стрелы | м | 22.3 (27.3) | ||
| Макс. Рабочая Высота | м | 25.2 (30.2) | ||
| Стрела | Тип Стрелы / Количество Секций | 6-гранная / 7 | ||
| Скорость Выдвижения Стрелы м/сек | 17. 5/36 |
|||
| Скорость Подъема Стрелы | °/ сек | -16-79/15 | ||
| Лебедка | Скорость Подъема Крюка | м / мин | 14(4/4) | |
| Тип Каната | 6XFi (29) IWRC 19×7 IRWC |
Ø10 х 120м | ||
| Поворотная Платформа |
Угол Вращения | 360° непрерывно | ||
| Скорость Вращения | оборот / мин | 1.8 | ||
| Тип (Гидроприводная Система) | Редуктор с Червячной Передачей |
|||
| Аутригеры | Передние Аутригеры | Сверхширокие Гидравлические |
||
| Задние Аутригеры | Сверхширокие Гидравлические |
|||
Макс. |
м | 6.0 | ||
| Гидравлическая Система |
Производительность Насоса | л/мин | 65 | |
| Давление Масла | кг-сила / см2 | 200 | ||
| Объем Масляного Бака | л | 170 | ||
| Тоннаж Машины | тонн | 5.0-и выше | ||
| Дополнительные опции |
Доп. Стрела: 1-ступенчатая, 3 м, Складная | • | ||
| Доп. Стрела : 2-ступенчатая, 5 м, Складная | • | |||
| Доп. Стрела: 1-ступенчатая, 4 м, Складная | ||||
| Доп. Лебедка: 0.8 т {Однострунная Оснастка) | • | |||
| Доп. Лебедка: 1.5 т (Однострунная Оснастка) | • | |||
Доп. Лебедка BG8:2.2-3.2 т (Однострунная Оснастка) |
||||
| Доп. Лебедка PD12C: 2.7-4.1 т (Однострунная Оснастка) | ||||
| Система Защиты от Перегрузки | • (В базе) | |||
| Пульт Дистанционного Управления (Проводное/Беспроводное) | • | |||
| Доп. Крюк 0.8 т (Однострунная Оснастка) | ||||
| Доп. Крюк 1.5 т (Однострунная Оснастка) | • | |||
| Доп. Крюк 2 т (Однострунная Оснастка) | ||||
| Система Ограничения Высоты Подъема Крюка | • | |||
| Верхнее Сиденье Оператора | • (В базе) | |||
| Задние Аутригеры | • (В базе) | |||
| Средние Аутригеры | ||||
| Пусковой Механизм | • | |||
| Масляный Радиатор | • | |||
Посмотреть график стрелы:
Кран манипулятор Soosan SCS867LS – надежность и оптимальные характеристики
КМУ Soosan SCS867LS – модель крана манипулятора южнокорейского производства с широкими возможностями.
В сложенном виде крановая установка Soosan SCS867LS, установленная на шасси отечественного или зарубежного грузового автомобиля грузоподъемностью свыше 5 тонн, надежно фиксируется и не выходит за пределы грузовой платформы. Прибыв на место выполнения работ, оператор (он же водитель грузовика) определяет размеры и вес груза, после чего выдвигает стрелу крана манипулятора на необходимую длину и выполняет требуемые операции.
При необходимости компактная крановая установка Soosan SCS867LS быстро превращается в мобильный мощный автокран с максимальным вылетом стрелы 22,3 метра. Стрела КМУ Soosan без дополнительного оснащения состоит из 7 секций, максимальная высота подъема груза достигает 24,5 метра.
Крановая установка Soosan SCS867LS – широкие возможности
Уникальные возможности крана манипулятора широко востребованы в различных областях народного хозяйства. Качественные характеристики оборудования определили сферу его применения:
– опускание и подъем грузов на этажи строящихся зданий;
– погрузочно-разгрузочные работы по плану транспортных компаний;
– выполнение электромонтажных операций;
– установка рекламных щитов, обрезка ветвей деревьев, другие мероприятия на высоте.

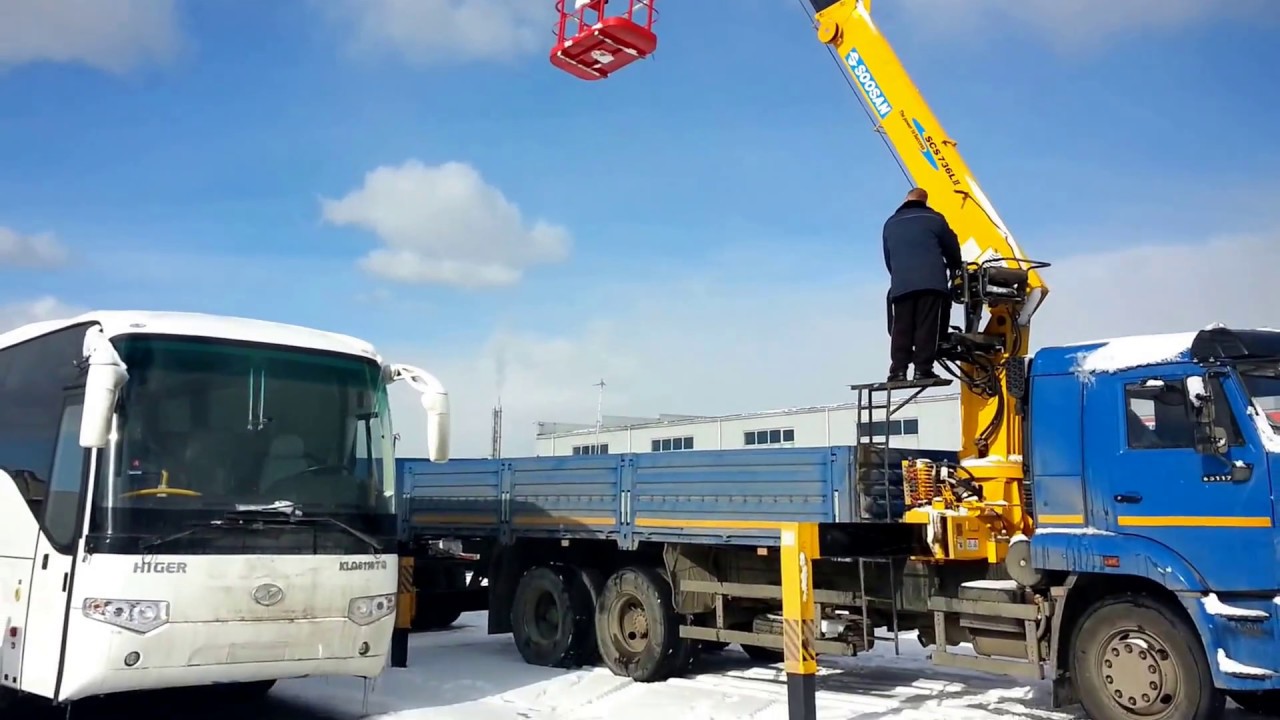

Конструкционно колонна крана манипулятора с поворотным механизмом размещена между кабиной КамАЗа или другого автомобиля-вездехода и грузовой платформой. Такая компоновка позволяет осуществлять поворот стрелы крана вокруг оси на 360 градусов, безопасно перемещая грузы в нужную точку через наземные препятствия.
Устойчивость КМУ Soosan SCS867LS на неровной поверхности обеспечивают телескопические выдвижные опоры-аутригеры, имеющие широкую опорную площадку. Удачная конструкция тросового привода крюка обеспечивает максимальную высоту подъема. Управление краном манипулятором осуществляется дистанционно посредством пульта. Подъем, опускание и перемещение груза происходит равномерно, без рывков.
Устройства Безопасности: Предохранительный Клапан Гидравлики, Обратный Балансировочный Клапан, Система Автоматической блокировки Поворота,
Автоматический Тормоз Лебедки, Двунаправленный Контрольный Клапан Аутригеров, Предохранительная Защелка Подъемного Крюка,
Креномер для Определения Рабочего Диапазона, Система Защиты от Перегрузки (опция), Система Ограничения Высоты Подъема Крюка (опция)
Блокиратор поворота,Cтопор выдвижения стрелы
Преимущества эксплуатации КМУ Soosan SCS867LS
Одно из важных преимуществ корейского крана манипулятора Soosan – экономия средств.
Всего одна единица КМУ Soosan SCS867LS способна заменить отдельный автокран, грузовой автомобиль и электромонтажную вышку. При этом налицо экономия не только материальных средств, но и технических, людских ресурсов.
Вездеход КамАЗ способен доставить крановую установку на любое расстояние по автомобильной дороге и бездорожью, обеспечивая экономию времени, отводимого на выполнение необходимых операций.
Перечисление преимуществ и возможностей крана манипулятора Soosan SCS867LS будет не полным, если не сказать, что стоимость производительной и надежной корейской спецтехники значительно меньше европейских и японских аналогов. В условиях кризиса этот фактор часто имеет решающее значение.
