Манипулятор как работает: как он работает, где применяется

Содержание

как он работает, где применяется

Почему гидравлический манипулятор в просторечии называют «окорочками»? Видели работающую стрелу такого крана? Что напоминает? Конечно, достопамятные «ножки Буша» – куриные окорочка! Ну что ж, прозвище это навеяно чисто внешним сходством и ничего не «говорит» о функциональных характеристиках крана.

Зато стрелу манипулятора гидравлического типа не менее метко называют «рукой». Да, Z – образная стрела и есть механическая рука, состоящая из нескольких секций, соединенных шарнирными сочленениями – «суставами» (шарнирно-сочлененная конструкция). Благодаря такому типу соединения секций стрела гидроманипулятора складывается в виде латинской буквы «Z» во время движения автомобиля.

Так же, как человеческая рука, стрела манипулятора «захватывает» практически любой груз с помощью различного навесного оборудования. Так же плавно и точно поднимает и опускает его на место «сгибаясь и разгибаясь» при этом, как настоящая рука.

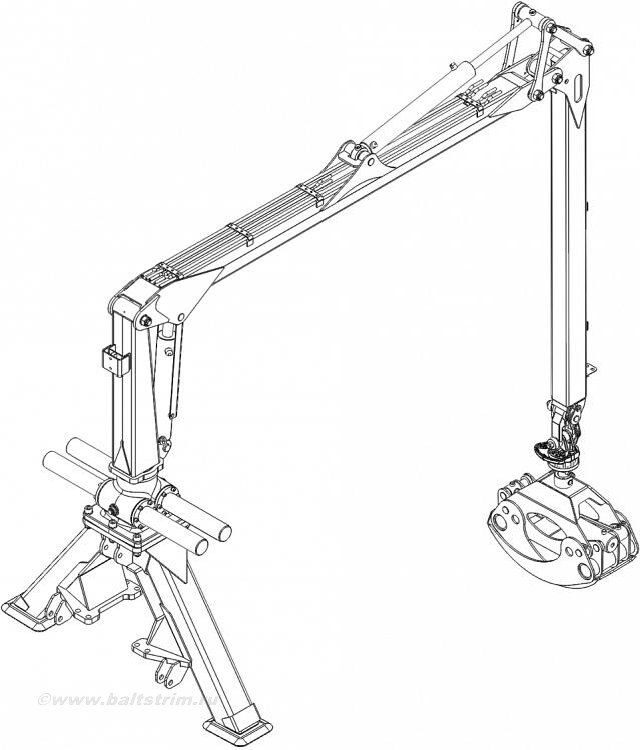

Как устроен манипулятор гидравлического типа

Секции гидравлического манипулятора не выдвигаются (в отличие от секций тросового манипулятора), а имеют шарнирные сочленения и складываются. Грузозахватывающий механизм или иное специальное оборудование крепится непосредственно к последней секции стрелы (никакого троса и лебедки). Величина угла между секциями (а, следовательно, и вылет стрелы) регулируется при помощи гидроцилиндров. Вертикальная башня обеспечивает поворот стрелы крана.

Краноманипуляторная установка гидравлического типа монтируется на раму либо за кабиной водителя, либо на заднем свесе (за кузовом) автомобиля (в этом случае невозможна транспортировка длинномерных грузов).

«Плюсы» манипуляторов гидравлического типа

При выборе крана-манипулятора учитывают, в первую очередь, вид работ, которые предстоит выполнить. Если изначально манипуляторы предназначались для погрузки – транспортировки – разгрузки различных товаров, то по мере модернизации они приобретали все новые и новые «навыки»! Яркий пример многофункциональности краноманипуляторных установок – именно манипуляторы гидравлического типа. Среди бесспорных достоинств этих кранов можно выделить следующие эксплуатационные характеристики:

Высокая скорость работы (короткий рабочий цикл).
Универсальность (манипулятор легко монтируется практически на любой вид техники).
Многофункциональность (возможность выполнять широкий спектр различных работ с помощью специализированного навесного оборудования).
Высокая точность позиционирования негабаритных грузов.
Компактность (стрела в сложенном состоянии занимает мало места).

Возможность работы с прицепом при размещении стрелы на заднем свесе автомобиля.
Возможность перевозить высокие грузы и товары сложенные «горкой» (например, фасованные сыпучие материалы). Ведь сложенная стрела не располагается над кузовом, следовательно, не ограничивает пространство над грузом.
Высокая маневренность (незаменим в условиях плотной городской застройки).
Возможность транспортировки крупногабаритных и тяжеловесных грузов.
Перемещение грузов через препятствия (стены, заборы).
Возможность перемещения грузов в труднодоступных местах (может «подать» материалы даже в окно многоэтажного дома).
Простота перемещения грузов по горизонтали (очень удобно при работе на складах и в заводских цехах).
Минимальная вероятность раскачивания груза.
Длительный срок эксплуатации.

Недостатки гидравлического манипулятора

Безусловно, любая техника имеет как свои достоинства, так и «слабые места», ибо нет предела совершенству! Так и наш кран-манипулятор гидравлического типа при всех его положительных качествах обладает некоторыми «минусами»:

Увеличение нагрузки на одну из осей (в зависимости от места расположения) за счет довольно существенного веса установки.
Сравнительно высокая цена сервисного обслуживания и ремонта.
Невозможность перемещения грузов ниже уровня земли.
Невозможность взять груз рядом с машиной.

Что же «умеет» делать манипулятор гидравлического типа

Да, кран-манипулятор, как показало время, был и остается весьма примерным «учеником»! К тому же, и «учителя» ему достались хорошие: талантливейшие конструкторы и инженеры десятилетиями трудились над его усовершенствованием. И приспособили-таки простой самогруз для работы почти в любой области народного хозяйства. Вот всего лишь некоторые виды работ, которые вполне «по плечу» манипулятору гидравлического типа:

Погрузо-разгрузочные работы.
Монтаж и демонтаж строительных и прочих объемных конструкций.
Буровые работы.
Транспортировка крупногабаритных грузов.
Перемещение грузов через препятствия.
Перемещение грузов в труднодоступные места.
Подача бетона на высоту либо в труднодоступные места (в комплекте с бетононасосом).
Транспортировка металлического лома.
Перевозка лесоматериалов.
Погрузка и транспортировка мобильных сооружений.
Монтаж и демонтаж технологического оборудования.
Погрузка-разгрузка сыпучих материалов (при помощи грейферного захвата).
Погрузка и транспортировка грузов, сложенных на поддоны (с помощью вилочных подхватов).
Работы с бордюрным камнем (со специальным захватом для бордюрного камня).
Выполнение одновременно несколько функций на лесозаготовках (валка деревьев, обрезка веток, сортировка, распил по длине). Для этого существует специальное устройство – харвестерная головка.
Выполнение земляных работ при помощи экскаваторного ковша.
Погрузка сена и силоса в рулонах (посредством вильчатых грейферов).
Эвакуация автотранспорта (при помощи специальной траверсы).

Делаем правильный вывод, какой манипулятор следует выбрать

Выбор гидравлического манипулятора зависит от вида работ, которые необходимо выполнить. В любом случае следует обсудить все детали заказа с менеджерами транспортной компании.

С их помощью вы выберете именно тот манипулятор, который нужен. Правильно подобранная техника – залог качественного оказания услуги!

Самое время оформить заказ манипулятора! Выбирайте любой удобный способ:

Звонок менеджеру: +7 (495) 227-30-10

Письмо: [email protected]

ИНТЕРЕСНЫЕ СТАТЬИ

Устройство манипулятора | Принцип работы кран-манипулятора

Статьи

Кран-манипулятор общее устройство и принципы работы механизмов

В этой статье будет рассказано про устройство и принцип работы манипулятора. Какие запчасти для манипуляторов требуется возить с собой при эксплуатации и работе, чтобы не попасть в неприятную ситуацию. Из чего состоит сама установка манипулятора.

Принцип работы манипулятора

Вся работа начинается только после того, как будет запушен ДВС автомобиля на платформе которого установлен кран-манипулятор, далее через КПП авто вращение передается на коробку отбора мощности, приводящая в движение насос НШ, который перемещает гидравлическую жидкость.

Гидравлический насос (НШ) производит забор масла из масляного бака, создает давление и передает его на распределитель, затем через обратку, фильтр сливается обратно в бак.
Гидрораспределитель – распределяет поток гидравлической жидкости дальше по системе, в гидроцилиндры либо в гидромоторы, происходит это по средствам перемещения рычагов управления влево, вправо либо вверх, вниз (в зависимости от модели манипулятора).
Жидкость поступает в гидромоторы, которых обычно установлено два на автомобиле – первый на поворот стрелы, второй на лебёдку.

А. Гидромотор на поворот стрелы – это устройство, которое создает вращательное движение. Вал насоса вращает поворотный редуктор, из которого выходит вал-шестерня и далее к венцу прикреплена установка.

Б. Второй гидромотор стоит в самой станине, передает крутящий момент на лебёдку, где трос либо поднимает, либо опускает груз.

4. Гидроцилиндры – на манипуляторе, как правило, установлено 4 штуки:

2 ставят на аутригер, 2 на подъем стрелы и 1 на выдвижение стрелы (спрятан внутри самой стрелы). Принцип работы цилиндров разъяснять не будем в этой статье, он общий для всех.

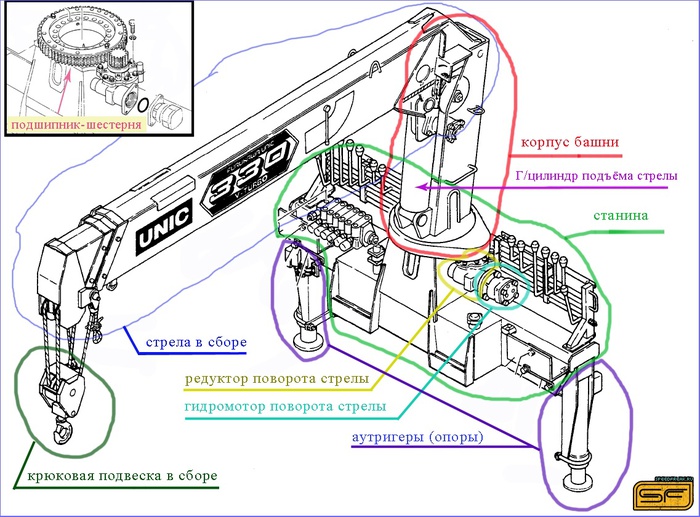

Устройство манипулятора

1. Стрела. Обеспечивает перемещение груза в рабочей зоне. Выдвигается и задвигается с помощью гидроцилиндров.	11. Рычаг управления телескопированием стрелы. Управляет гидроцилиндрами, позволяя выдвигать и складывать стрелу.
2. Поворотная колонна. Это вертикальная часть крановой установки, на которой установлена стрела, грузовая лебедка, и гидроцилиндр изменения угла наклона стрелы. Колонна поворачивается поворотным механизмом.	12. Рычаг управления поворотом колонны. Управляет гидромотором поворота колонны, позволяя КМУ совершать вращательные движения вокруг своей оси.
3. Основание КМУ. Устанавливается на раму автомобиля.	13. Рычаги управления аутригерами. Управляют выдвижением и втягиванием аутригеров.
4. Грузовая лебедка. Посредством гидромотора поднимает и опускает груз с помощью каната.	14. Рычаги управления аутригерами. Управляют выдвижением и втягиванием аутригеров.
5. Поворотный механизм. Поворачивает колонну посредством гидромотора.	15. Крюк. Для закрепления груза.
6. Гидроцилиндр подъема. Поднимает и опускает стрелу.	16. Рычаг акселератора. Предназначен для регулировки оборотов двигателя.
7. Гидроцилиндр телескопирования. Выдвигает и втягивает секции стрелы.	17. Предупредительный сигнал. При нажатии кнопки звукового сигнала, включается звуковой сигнал автомобиля. Предназначен для предупреждения людей, находящихся в зоне работы.
8. Аутригеры (выносные опоры). Аутригеры поддерживают кран-манипулятор в устойчивом положении во время работы.	18. Грузовой канат. Предназначен для поднятия груза.
9. Рычаг управления изменением угла наклона стрелы. Предназначен для изменения угла наклона стрелы.	19. Индикатор грузоподъемности. Показывает вес поднимаемого груза.
10. Рычаг управления грузовой лебёдкой. Управляет лебёдкой, позволяя поднимать и опускать крюк.

Какие запчасти желательно возить с собой водителя крана-манипулятора?

Манипулятор сам по себе достаточно надежное устройство и каких то дополнительных запчастей при эксплуатации возить не требуется, разве что порвется шланг РВД или еще какая поломка, но это очень трудно починить по месту работы. Можно положить с собой для уверенной работы дополнительный комплект строп, на случай обрыва, гидравлическую жидкость, если подтекают цилиндры или соединения.
