технические характеристики, виды, устройство, фото

При строительстве здания, реконструкции либо проведении фасадных работ, очень важно организовать поставку строительных материалов. Для этого идеально подойдут строительные мачтовые подъемники, которые могут поднимать различные стройматериалы, рабочих либо служить в качестве монтажной платформы.

Содержание

• 1 Подъемники мачтовые строительные
  • 1.1 Назначение
  • 1.2 Особенности
• 2 Устройство
• 3 Принцип работы
• 4 Модели
  • 4.1 ПМС-500
  • 4.2 ПМГ-1-Б-500
  • 4.3 ПМГ-1-Б
  • 4.4 ТП-17
  • 4.5 ПМГ 1500
  • 4.6 ПМГ-500

Подъемники мачтовые строительные

Строительные мачтовые подъемники устанавливаются снаружи либо внутри зданий и используются для подъема различных грузов в проемы либо на этажи построек. Представляют собой мачту, которая крепится к стене здания. Вдоль мачты движется грузовая платформа. По сути, это обычный лифт, который используется при строительстве.

Назначение

Используется при проведении строительных работ для поднятия персонала либо различных грузов. Также подходит для проведения фасадных работ и используются в качестве монтажной платформы. Могут использоваться при строительстве любого объекта с вертикальной стеной.

Особенности

В зависимости от способа крепления мачта может быть как самонесущей, так и крепится к стене здания с помощью телескопических тяг либо специальных кронштейнов. По конструкции грузовой платформы они могут делиться на чисто грузовые и на грузопассажирские. По типу конструкции можно выделить одно-, двух- или трехмачтовые подъемники. Благодаря такому разделению можно обеспечить необходимую максимальную грузоподъемность.

Многие подъемники можно устанавливать и внутри здания, что позволяет их использовать не только во время строительных работ.

Устройство

Сначала устанавливается сама мачта секционного подъемника, которая может быть самонесущей либо крепиться специальными опорами к стене. По мере возведения грузовой строительный мачтовый подъемник наращивается с помощью специальных секций длиной от 1 до 3 метров. Соединяются секции болтами, что позволяет использовать их многократно. Мачта может представлять собой как ферму треугольного, так и прямоугольного сечения. Как уже писалось выше, мачты могут состоять из нескольких секций:

• Используется для подъема грузов весом до 1 тонны. Его главным достоинством является компактность, благодаря чему устанавливается даже в самых ограниченных по пространству местах;
• Двухсекционные мачты также можно устанавливать внутри зданий. Могут оснащаться платформами различного типа: выкатные, кабинами с дверями и так далее. Наиболее популярны благодаря своей высокой грузоподъемности;
• Главной особенностью является возможность использовать одновременно 2 платформы, что позволяет работать безостановочно. Такой подъемник занимает гораздо меньше места, чем два двухмачтовых подъемников.

Для перемещения рабочей площадки используется канатные полиспастные системы.

Подъемный механизм устанавливается на верхней площадке мачты либо у её основания. Рабочая площадка может иметь различную конструкцию, в зависимости от предназначения. Это может быть просто выкатная площадка с низкой решетчатой оградой с 3 сторон и откидной панелью с 4 стороны либо, вообще, без ограждения. Для перевозки рабочих обычно устанавливается кабина с защитой, чтобы предотвратить несчастные случаи.

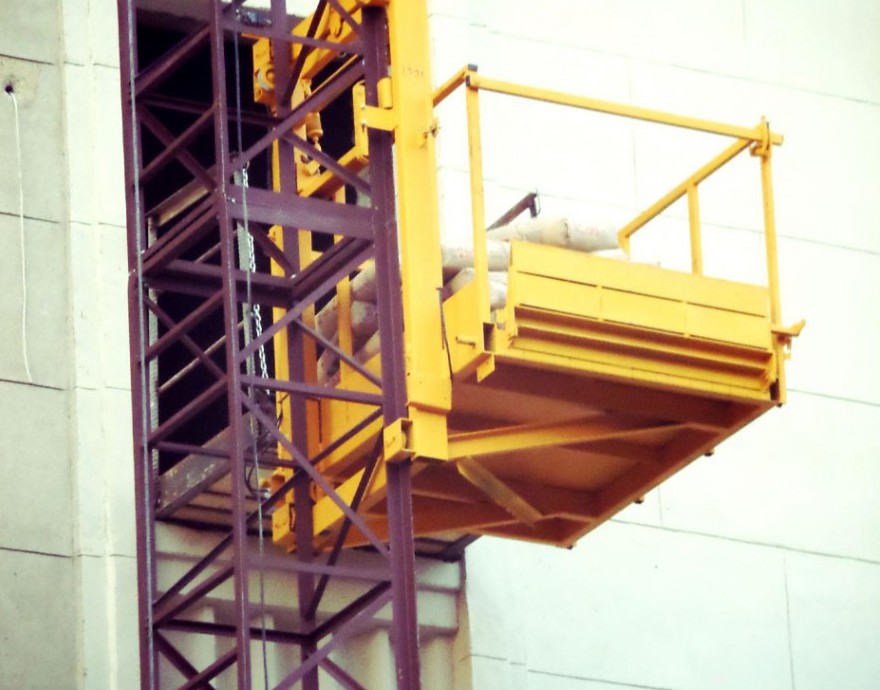

Устройство мачтового грузового подъемника

Для обеспечения максимальной безопасности, используются защищенные кабины, автоматические тормоза, ловители, ограничители грузоподъемности, ограничители выкатки платформы.

Принцип работы

Внутри кабины, если она пассажирская либо грузопассажирская, а также у основания устанавливают пульт управления. Далее, платформа просто направляется к проему на нужном этаже и разгружается/загружается. Таким образом, принцип работы сравним с обычным пассажирским лифтом.

Модели

Несмотря на то что выбор подъемников довольно велик, некоторые модели успели получить больше популярности, нежели остальные. Приведем список наиболее популярные модели:

ПМС-500

Мачта устанавливается на ровную площадку, находящуюся непосредственно рядом со зданием. Наращивается сверху и крепится к стене специальными опорами. Конструкция одномачтовая. Площадка выкатная и предназначена только для доставки груза в оконный проем здания. Рабочая платформа защищена ограждениями.

Технические характеристики:

Характеристики	Показатели
Максимальная высота, м	75
Грузоподъемность, кг	500
Высота секции, м	3
Скорость подъема, м/с	0,5
Перемещение платформы по горизонтали, м	2,5
Размер платформы, мм	600х4000
Масса основания/секции, кг	1500/150
Сечение секции, мм	860х740

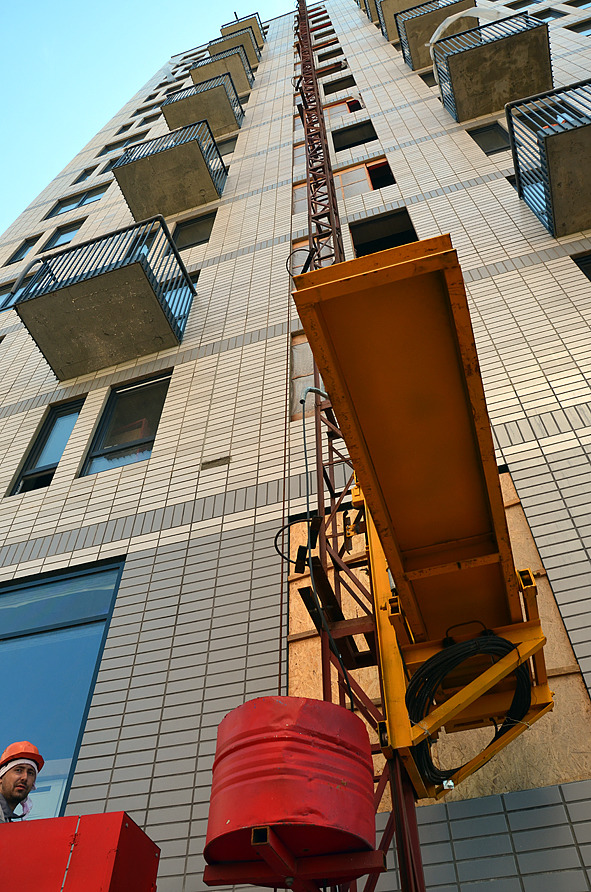

Фото мачтового подъемника ПМС-500

ПМГ-1-Б-500

Мачта может крепиться к перекрытию здания, к стене либо непосредственно к оконному проему. Конструкция одномачтовая, а рабочая площадка предназначена для подъема груза. Рабочая площадка также выкатная и дополнительными ограждениями не защищена.

Технические характеристики:

Характеристики	Показатели
Максимальная высота, м	100
Минимальная высота, м	3
Грузоподъемность, кг	500
Высота секции, м	2
Скорость подъема, м/с	0,3
Вылет платформы от оси мачты, мм	875-1860
Размер платформы, мм	2700х500х500
Максимальная масса, кг	4500
Мощность электродвигателя, кВт	4
Сечение мачты, мм	320х426

ПМГ-1-Б

Компактный одномачтовый подъемник ПМГ, который оснащается выкатной грузовой платформой и крепится непосредственно к стене.

Платформа может служить монтажной стойкой и отвечает всем требованиям безопасности. Сама же рабочая площадка дополнительными ограждениями не защищена.

Характеристики	Показатели
Максимальная высота, м	49
Грузоподъемность, кг	500
Высота секции, м	2
Скорость подъема, м/с	0,3
Перемещение груза от горизонтали, м	1,5
Максимальная масса, кг	1990
Мощность электродвигателя, кВт	5,5

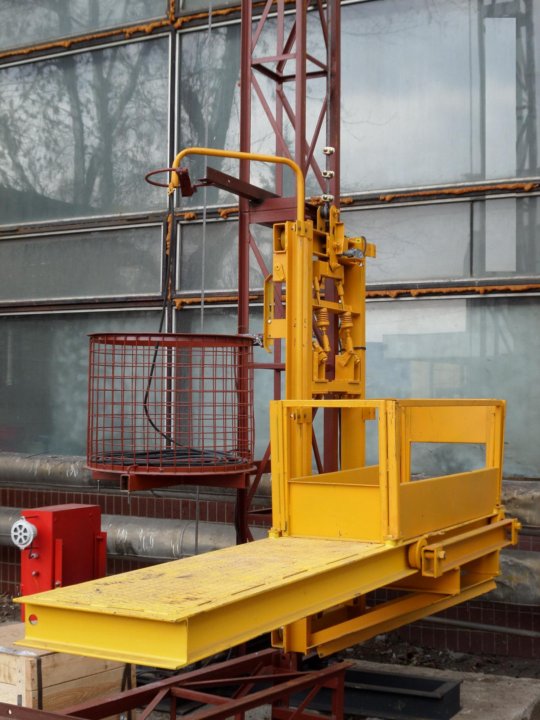

Фото мачтового подъемника ПМГ-1-Б

ТП-17

Грузовая платформа выкатная с защитным ограждением. Конструкция одномачтовая с креплением к стене специальными опорами. Используется для подачи строительных материалов в проемы здания.

Технические характеристики:

Характеристики	Показатели
Максимальная высота, м	75
Грузоподъемность, кг	500
Высота секции, м	3
Скорость подъема, м/с	0,5
Длина опорной рамы, мм	2584
Максимальная масса, кг	6500

ПМГ 1500

Представляет собой модернизированную версию подъемника 1-А-76103. Конструкция одномачтовая. Выкатной платформой не оборудована. Благодаря вместительной платформе с высоким ограждением вполне может поднимать и человек, однако больше рассчитана именно на габаритные строительные материалы.

Технические характеристики:

Модели ПМГ-1-А-76103	— 04	— 06
Максимальная высота, м	100	100
Грузоподъемность, кг	1500	1500
Высота секции, м	2	2
Скорость подъема, м/с	0,3	0,3
Размеры грузовой площадки, м	1,5х1,5	2х1,5
Максимальная масса, кг	6600	7500
Мощность электродвигателя, кВт	11	14

ПМГ-500

Одномачтовый подъемник, который крепится к стене здания и имеет грузоподъемность 0,5 т. Имеет выкатную платформу с защитным ограждением по периметру. Используется для подъема груза в проем здания.

Технические характеристики:

Характеристики	Показатели
Максимальная высота, м	от 3 до 100
Грузоподъемность, кг	500
Высота секции, м	2
Скорость подъема, м/с	0,3
Перемещение груза по горизонтали, м	1,5
Размеры грузовой площадки, м	0,5х2,7
Максимальная масса, кг	4200
Мощность электродвигателя, кВт	4
