особенности изготовления, чертежи. Самодельный вездеход это не сложно Снегоболотоходы на гусеничном ходу своими руками

Техника, которая может пройти и по снегу, и по болоту, и по грязи, является необходимой для людей, которые живут в достаточно сложных условиях. Однако не все знают, что сделать гусеничный вездеход своими руками совсем не трудно. При этом можно использовать подручные материалы. Кроме того, такой агрегат может не только ездить по суше, но и плавать по воде.

Такие аппараты имеют достаточно неплохие характеристики: приемлемый расход топлива (около 45 литров на 100 км), среднюю скорость около 45 км/ч. Естественно, такая техника имеет достаточно большой вес (до полутонны), хотя тут все зависит от использованных материалов. Чтобы соорудить вездеход гусеничный своими руками, следует собрать все необходимые для этого части: двигатель, систему управления, кабину, ходовую часть. Основная коробка может выполнять не только защитную функцию. Если у кабины сделать острый нос, то на вездеходе можно будет двигаться в высокой траве, так как бампер будет раздвигать заросли.

Сзади агрегат может быть оснащен воздухозаборником с электровентилятором. Кузов желательно сделать герметичным, чтобы в него не могла просочиться вода.

Если вы хотите сконструировать вездеход гусеничный своими руками, то вам для начала необходимо сделать платформу, на которой будет установлена кабина. На ней будет располагаться двигатель, гусеницы, система управления, бак для топлива, и другие механизмы, необходимые для нормальной работы устройства.

Что касается управления данным транспортным средством, то оно может быть таким же, как у трактора – рычажным. Для остановки агрегата можно установить обычные автомобильные тормоза, причем от отечественной машины. Далее вездеход гусеничный своими руками делаем так: посредине платформы нам нужно установить рычаг для механического натяжения гусениц.

Дальше нужно сделать так, чтобы данный транспорт мог ездить. Для этого следует купить или изготовить гусеницы. Например, траки могут быть сделаны из литого металла самостоятельно, а для того чтобы они передвигались, можно приобрести транспортерную ленту.

Естественно, гусеницы должны надеваться на направляющую звездочку и поддерживающие ролики.

Для того чтобы сконструировать вездеход гусеничный своими руками, нужно также приобрести колеса от мотоколяски, хотя можно взять уже использованные элементы. Кроме того, эта часть машины должна быть защищена от попадания грязи. Ведущее колесо должно быть оснащено зацепами, на которых надеваются резиновые чехлы.

Вездеходы на сделать нетрудно, но чтобы их можно было использовать, следует соорудить ходовую часть. К двигателю с коробкой передач должен крепиться редуктор Для полуосей желательно установить подшипники. От редуктора идут валы к бортовым дисковым тормозам.

В принципе, это все основные особенности конструирования такого транспортного средства. При этом вы можете быть уверены в том, что на завязнете в снегу и не утонете в воде.

Как только в нашей стране начинается зима, учитывая климат, двухколесный транспорт убирается в гараж до весны. Бывает невозможно использовать автомобиль для передвижения из-за обильного снега. И тут на помощь всем автолюбителям, которые хотят передвигаться по заснеженной дороге, приходит снегоход на гусеницах, который можно сделать из мотоблока своими руками.

Возможность купить себе дополнительное транспортное средство есть не у всех, но каждый может самостоятельно сконструировать самодельный гусеничный снегоход из мотоблока.

Преимущества и особенности самодельного снегохода

• Транспортное средство имеет механический привод и гусеничный мотоблок, при езде на котором, вы не застрянете в сугробах.
• Управление происходит за счет лыж, а рулевая система находится впереди, поэтому вы сможете легко им управлять.
• Цена при покупке того или иного транспортного средства немаловажна. Поэтому, если посчитать, стоимость изготовления снегохода самостоятельно будет ниже раз в пять, нежели покупать его от производителя. А еще дешевле он выйдет за счет имеющегося в наличии мотоблока и других деталей.
• Надежность – там, где не пройдет человек и не проедет автомобиль, снегоход преодолеет все препятствия с легкостью.
• Если снегоход изготавливается своими руками, то к выбору деталей конструктор подходит очень тщательно. Делая все самостоятельно, вы отвечаете за качество своей конструкции. Кроме того, уделяя большое внимание узлам механизма, вы делаете снегоход вездепроходимым.

Устройство самодельного мотоблочного снегохода

Это востребованное изобретение, которое можно сделать самостоятельно при наличии качественных деталей. Мотоблок берется частично (отдельные детали) или используется полностью. Если вы решили использовать его не в полной комплектации, на него необходимо приварить несущую раму с задней осью, рулевой вилкой и колесами. Наиболее трудным этапом при этом становится преобразование рабочего вала мотоблока в приводную шестерню.

Наиболее практичным и универсальным решением при изготовлении самохода будет использование деталей от мотоблока. Потребуется только изъять с готового мотоблока вилку рулевой и двигатель.

Мотор можно расположить в задней части конструкции.

Перед началом самостоятельного изготовления конструкции начертите чертеж, соберите весь необходимый материал, подготовьте инструмент, и можно приступать. Конструкция достаточно несложная и с ней справится любой человек, для этого не обязательны техническое образование и какие-то навыки.

Если вы не заканчивали инженерный факультет и вам сложно составить чертеж, воспользуйтесь нашим.

Чертеж простой рамы для самодельного снегохода

На чертеже рама, которая вам потребуется при изготовлении снегохода.

Мотоблок в самодельном гусеничном снегоходе – это основная деталь, за счет которой ваш транспорт будет передвигаться.

Если все сделать правильно согласно чертежу, у вас получится снегоход на основе гусянки.

Чертеж рамы cнегохода на гусеницах

Изготовление снегохода на гусеничном ходу своими руками

Перед началом работ определитесь с инструментом. Можно со 100% уверенностью сказать, что вам потребуется: различные отвертки, молоток, сварка, трубогиб (если нет готовой рамы).

Перед подготовкой чертежа для самостоятельного изготовления снегохода, ознакомитесь со стандартной конфигурацией.

1. Рама. В каждом снегоходе присутствует рама: чем сложнее конструкция, тем надежнее и крепче должна быть рама. Оптимальный вариант – взять от квадроцикла, скутера или мотоцикла. Если нет такой детали, можно сварить ее самостоятельно из труб диаметром не менее 40 мм.
2. Сиденье. Сидение на снегоходе должно быть прочное, так как сама конструкция достаточно низкая.

Обязательное условие: сиденье должно быть изготовлено из водонепроницаемого материала.

1. Двигатель. Выбирая двигатель, обратите внимание на его мощность. Если вы хотите мощный снегоход был, то двигатель должен быть таким.
2. Бак. Емкость объемом 10-15 литров, изготовленная из металла, прекрасно подойдет для бака под топливо.
3. Лыжи. Если в вас нет готовых лыж, которые можно адаптировать под снегоход, их можно сделать самостоятельно из дерева. Лучше, если это будет фанера не менее чем девятислойная.
4. Руль. При выборе руля, подумайте о своем удобстве. Лучше всего если он будет заимствован у двухколесного агрегата.
5. Гусеницы. Изготовление гусениц, пожалуй, наиболее сложная часть во всем самоходе.
6. Привод. Чтобы гусеницы вращались, вам потребуется привод – лучше всего в этом случае использовать цепь от мотоцикла.

Рама

Если в наличии нет готовой рамы, то ее легко сварить из профильной трубы, а форму придать с помощью трубогиба.

Если самостоятельно не получится произвести расчеты и составить чертеж, то для примера используйте чертеж с нашего сайта.

Как только рама будет собрана, обработайте ее антикоррозионным составом и покройте качественной краской, которая выдержит и влагу, и мороз.

Гусеницы

Все, кто раньше самостоятельно конструировал гусеничный мотоблок, отмечают: изготовление гусениц – самый сложный процесс в самоделке.

Проще всего их сконструировать из покрышек от автомобиля. Данный вариант самый выигрышный – качественно и малобюджетно. Деталь изготавливается по замкнутому кругу, поэтому разрыв шины произойти не может.

Гусеницы для снегохода из шины (покрышки)

Инструкция по изготовлению гусениц:

• Из автомобильной покрышки: берем покрышку и отрезаем борта (лучше это делать острым ножом). Резать нужно так, чтобы осталась гибкая часть с протектором.

Одной из проблем нашей родины являются очень плохие дороги. И поэтому некоторые энтузиасты пытаются решить данную проблему своими силами.

Просто огромное количество автомобильных дорог соединяющих различные села и деревни по своему состоянию являются настолько плохими, что бывает порой проблематично проехать по ним на обычной машине.

А когда наступает осенне-зимний период, то перемещение по ним практически невозможно. Можно конечно выйти из положения и заказать вездеход из-за границы, но это очень дорого и поэтому приходиться обходиться тем что имеется в наличии.

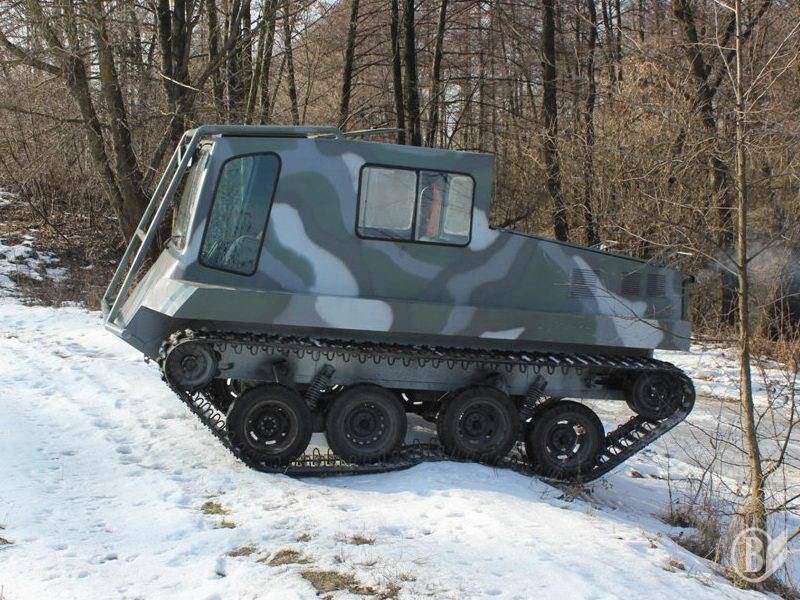

Самодельный гусеничный вездеход

Этот вездеход высокой проходимости, для него не является преградой бездорожье, а также любые водные препятствия. Кузов изготовлен в виде коробчатой конструкции. Движителем являются гусеницы.

Тяговая способность — тащит прицеп весом около 900кг.

Капот имеет такую форму, чтобы передвигаться сквозь водоросли, коряги и мох. Выхлопные газы отводятся вверх. Самодельные вездеход на гусеничном ходу оснащён лебёдкой, расположенной спереди. Кузовное днище достаточно загерметизировано, плюс по бокам располагаются пневматические катки, которые положительно влияют на плавучесть вездехода.

Управление вездеходом на гусеничном ходу

Управление вездеходом такое же как и на тракторе, осуществляется рычагами. Дифференциалы расположенные по бокам были реализованы из вазовских дисковых тормозов.

В кабине, посреди пола расположился пневморычаг — натяжитель гусениц. Идеальным вариантом было бы использование механического натяжителя, так как он более неприхотлив в ремонте, но автор данного вездехода решил иначе и установил пневматический натяжитель.

Ходовая часть

Конструктором была создана превосходная ходовая. Следует обратить внимание на траки: они литые, изготовленные самостоятельно. У гусениц снаружи имеются грунтозацепы изготовленные из металлических труб приваренных к металлическому полотну. Это сыграло положительную роль в плане проходимости и сцепления с грунтом.

Такая технология не используется в зарубежных вездеходах по причине сложности исполнения и увеличения финансовых затрат. Катки сделаны из колёс от мотоколяски, защищаются катки резиновым отражателем. Также над гусеничным движителем, располагается «успокоитель» изготовленный в виде обрезиненной полутрубы.

Двигатель вездехода на гусеничном ходу

В качестве силового агрегата был использован вазовский мотор с коробкой передач. Соединение редуктора заднего моста осуществляется посредством муфты изготовленной из резины. Редуктор соединён с бортовыми дифференциалами валами.

Как было сказано выше, дифференциалы сделаны из вазовских дисковых тормозов с обычными суппортами.

Ресурс редуктора нисколько не уменьшается благодаря маленькой скорости вездехода. Основное преимущество этой модели вездехода — это небольшой вес. Когда вездеход двигается по болотистой местности либо по озеру, кузов погружается на 30-40 см.

Видео самодельный гусеничный вездеход в действии.

Инструменты

При реализации данного проекта самодельного вездехода, были использованы такие инструменты: сварочный аппарат, болгарка, различные ключи. Струбцины, станок для придания той или иной формы листовому металлу, особенно это актуально при изготовлении кабины и днища вездехода. Различные болтовые соединения. Стеклорез для изготовления лобового и боковых стёкол. Дрель для сверления отверстий.

Сегодня речь пойдет про самодельные транспортные средства, которые наши талантливые люди изготавливают буквально “на коленке”.

Самодельные ТС – это вообще отдельный вид искусства (если можно так выразиться), способный удивить! Вездеходы, багги, гусеничные мотоциклы, амфибии – все это люди делают у себя в гаражах. И парой довольно интересно посмотреть на плоды “фантазии и прямых рук” наших соотечественников. Что я и предлагаю сейчас сделать.

Цена: 250.000₽

Корпус вездехода остался от ЗАЗ-368. Коробка передач, ДВС и мост установлены от советских автомобилей семейства ВАЗ. Довольно бодренький вездеход.

Гусеничный вездеход из “Оки” за 260.000₽

Еще один любопытный вездеход из Оки. Впечатляет, не так ли? Разгоняется данный экземпляр до 45 км/ч и умеет плавать – что очень не плохо.

Умельцы собрали гусеничный вездеход амфибию и поставили на него кузов УАЗ

На что только не способны наши умельцы, когда дело доходит до воплощения идей в реальность, тут под руку пойдет все, что угодно, даже кузов от бобика, что давно стоит во дворе. Хотя эта история имеет куда более серьезный характер, речь пойдет про “Ассоциацию вездеходной техники”, которые занимаются производством на заказ крайне интересной техники. Давайте рассмотрим ЗВМ-2410 Ухтыш. Так и хочется сказать: “Ух тыш! Какой УАЗ прикольный!”, первый раз, когда увидел фото подумал, что это просто мастера обработки фото постарались, а нет, потом видео нашел и даже не одно.

Техника производится умельцами самостоятельно, но на базе общедоступной и распространенной техники, что очень хорошо с точки зрения ремонтопригодности и дальнейшего обслуживания.

Ну что же давайте подробнее разберемся, что перед нами. Вездеход имеет два объема, первый герметичный и служит для плавучести на воде, второй собственно УАЗ 31512/14, вверху все понятно (почти) 5 мест, багажник, подкапотное пространство, внизу же имеется самодельная гусеничная платформа.

Гусеницы обеспечивают минимальное давление на грунт и максимальный зацеп, в купе с хорошим дорожным просветом и возможностью плыть получаем отличную технику для самых-самых “глубоких” мест.

На выбор покупателю предлагают три мотора: ЗМЗ-409 (143 силы, бензин), ЗМЗ-51432 (113 сил, дизель) и на мой взгляд лучший вариант Cummins (2. 8, дизель, 120 сил). Трансмиссия разработана компанией самостоятельно, на выбор предлагается механика с 4-мя или 5-ю ступенями. Рулевое управление осуществляется фрикционами с сервоусилителем, рычаги очень легко ходят, как в компьютерной игре, или за доп. плату можно поставить обычный руль.

Как видно автомобиль имеет крайне интересные двери, фраза “выйди в окно” хорошо применима в данном случае, это необходимо для возможности плыть, также в базовое оснащение входит водооткачивающий насос. Также есть кронштейн под лебедку, жаль сразу не предусмотрена механическая, чтоб точно вылезти из любой грязи.

Что меня радует в этом проекте, так это возможность изготовления под заказ, а не очередное гаражное творение, цена кстати 2 лимона 350 кусков, много или мало решать вам, но за готовый вездеход амфибию, думаю очень даже не плохо, так как аналогов мало.

Вездеход – самоделку оснастили турбодизелем от Mazda

В России очень много энтузиастов, которые способны на многое ради того, чтобы удивить или восхитить автолюбителей своими потрясающими проектами. Посмотрите, например, на этот гусеничный вездеход, который называется ГВ-3. Он был построен с нуля, а на его создание ушло всего лишь полтора года.

Проектировали данный вездеход практически весь с чистого листа. Его ходовую, подвеску, большую часть деталей кузова, выхлопную систему, электрику, системы отопления, охлаждения, управления, очистки воздуха и обшивку салона собственноручно изготовил владелец ГВ-3.

Для постройки этого проекта было принято решение позаимствовать от гусеничного вездехода ГАЗ-71 узлы и агрегаты. А под капот самоделки установили 2,0-литровый турбодизельный двигатель от Mazda. В процессе создания кузова использовали детали от нескольких автомобилей: УАЗ-Hunter, Соболь, Газель, УАЗ-452 и УАЗ-469. Обращаем внимание на то, что подвеска у вездехода независимая рычажная пневматическая.

Гусеницы для ГВ-3 изготовили на заказ на Курском заводе “Композит”. Что касается колес, то их взяли от ВАЗовской классики. Получился довольно интересный самодельный вездеход. Его можно использовать не только для развлечения, а еще и для поездок на охоту или зимнюю рыбалку.

Легкий гусеничный вездеход с двигателем Лифан

Легкий гусеничный вездеход с двигателем Лифан 11 л/с собранный Дмитрием Дементьевым на порядок лучше заводских аналогов, а по цене в разы дешевле, ведь собран он практически полностью из узлов и агрегатов Отечественного производства.

Двигатель расположен в задней части, а привод передний, тоесть с задней части на перед идет кардан. Вездеход плавающий и имеет корпус-лодку сваренную из листового металла 1.5 мм.

Ни для кого не секрет, что на территории нашей огромной страны существуют такие районы, где совершенно невозможно нормально передвигаться по дорогам из-за их плохого качества. В этом случае на помощь приходит специальная машина, которая характеризуется высокой проходимостью. Речь идет о вездеходе. Но, к сожалению, приобрести такое средство передвижения, которое было бы легким, экономичным и недорогим, практически нереально. Поэтому многие умельцы с инженерно-техническими навыками решают создать вездеход гусеничный своими руками, учитывая свои потребности и возможности.

Как могут использоваться гусеничные вездеходы?

Такие самодельные устройства на гусеничном ходу бывают разных габаритов и используются для разнообразных целей. С их помощью перемещают тяжелые грузы, которые помещают либо в кузов, либо в специальный прицеп. Если вездеход гусеничный, своими руками изготовленный, используется для дачи, то в этом случае чаще всего перевозят различные строительные материалы.

Кроме того, такое средство передвижения обладает транспортной универсальностью, и если возникнут какие-либо непредвиденные обстоятельства, то можно оперативно, без каких-либо трудностей, попасть в определенный пункт назначения по пересеченной местности.

На что обратить внимание при создании самодельного вездехода?

Если вы решили изготовить вездеход гусеничный своими руками, то должны четко понимать, с какой целью он будет использоваться. Обязательно учитывайте следующие моменты:

• Погодные условия в период эксплуатации.
• Размеры. Ширина влияет на проходимость вездехода гусеничного, своими руками изготовленного, длина рассчитывается от количества посадочных мест или наличия устройства багажного отделения, а высота должна быть оптимальной при создании амфибийных свойств агрегата.
• Мощность мотора. Чем мощнее двигатель, тем легче преодолевать труднодоступные участки дороги.
• Цель. В зависимости от того, для каких целей предназначено передвижное устройство,его конструкция может видоизменяться.
• Количество колес. Чаще всего самодельный гусеничный вездеход, своими руками изготовленный, имеет колеса от двух до восьми пар, которые необходимы для поддержания гусеничной ленты.

Создание чертежа

Самый ответственный этап – изготовление эскиза гусеничного вездехода. Своими руками чертежи с расположением механизмов агрегата и его узлов чертятся уже после этого. Они должны быть очень точными. Создавая такое транспортное средство, обычно используют как самодельные детали, так и готовые элементы заводского производства. Расчерчиваются они отдельно, с расчетом сочетаемости и работоспособности деталей и узлов.

Конструктивные особенности

Вездеход гусеничный, своими руками созданный, должен иметь двигатель. В основном этот элемент берется от автомобилей, чаще всего отечественных. Можно также позаимствовать его у мотоцикла. Ходовая часть представлена резиновыми гусеницами, системой натяжения, подвеской, валиками. Для изготовления гусениц часто используют автомобильные покрышки. Основание ходовой части состоит из ванны, рамы или любого другого металлического каркаса. Для системы управления берутся разнообразные составляющие или применяются уже готовые элементы управления мотоциклов или автомобилей, а также тракторов. Самодельный гусеничный вездеход, своими руками изготовленный, имеет систему питания, которая представлена топливным баком, бензиновым или дизельным. Гораздо реже используют газовое оборудование.

Технология изготовления

Легкие гусеничные вездеходы своими руками изготавливаются по определенной технологии. Их создание начинается со строительства кузова, который должен иметь высокую прочность и полную водонепроницаемость. Основа самодельного транспорта должна быть жесткой, поэтому берутся стальные трубы, способные противостоять любым физическим нагрузкам, возникающим из-за движения. Затем начинают изготавливать гусеницы. Для этого берут обыкновенную листовую резину и создают кольцевую резину. На ее внешнюю сторону при помощи заклепок ставят небольшие алюминиевые лопатки, а с внутренней стороны устанавливают необходимые ограничители, ширина шага которых равняется ширине резины колес.

Следующий этап заключается в том, что выполняется выведение мостов от автомобиля через отверстия, которые специально для этого были сделаны в кузове. В качестве защиты используются резиновые муфты. Крепится резиновая лента таким образом, чтобы колеса располагались прямо по центру ограничителей. Кроме того, закрепляют также и дополнительные колеса. Они необходимы для поддержания гусеничной ленты в натянутом состоянии. В завершение работ в кабине вездехода, своими руками изготовленного, вставляют сверхпрочные стекла.

Вывод

Таким образом, это средство передвижения является незаменимым транспортом в труднодоступной местности, где практически отсутствуют дороги. Обладая инженерными и техническими качествами, можно без труда создать гусеничные вездеходы своими руками, чертежи которых помогут правильно сконструировать такой агрегат.

Самодельные гусеничные вездеходы » Изобретения и самоделки

Сегодня речь пойдет про самодельные транспортные средства, которые наши талантливые люди изготавливают буквально «на коленке».

Самодельные ТС — это вообще отдельный вид искусства (если можно так выразиться), способный удивить! Вездеходы, багги, гусеничные мотоциклы, амфибии — все это люди делают у себя в гаражах. И парой довольно интересно посмотреть на плоды «фантазии и прямых рук» наших соотечественников. Что я и предлагаю сейчас сделать.

Содержание

• Гусеничный вездеход из «Запорожца»
• Гусеничный вездеход из «Оки» за 260.000₽
• Умельцы собрали гусеничный вездеход амфибию и поставили на него кузов УАЗ
• Вездеход — самоделку оснастили турбодизелем от Mazda
• Легкий гусеничный вездеход с двигателем Лифан

Гусеничный вездеход из «Запорожца»

Цена: 250.000₽

Товары для изобретателей Ссылка на магазин.

Корпус вездехода остался от ЗАЗ-368. Коробка передач, ДВС и мост установлены от советских автомобилей семейства ВАЗ. Довольно бодренький вездеход.

Электроника для самоделок вкитайском магазине.

Гусеничный вездеход из «Оки» за 260.000₽

Еще один любопытный вездеход из Оки. Впечатляет, не так ли? Разгоняется данный экземпляр до 45 км/ч и умеет плавать — что очень не плохо.

zen.yandex.ru

Умельцы собрали гусеничный вездеход амфибию и поставили на него кузов УАЗ

На что только не способны наши умельцы, когда дело доходит до воплощения идей в реальность, тут под руку пойдет все, что угодно, даже кузов от бобика, что давно стоит во дворе. Хотя эта история имеет куда более серьезный характер, речь пойдет про “Ассоциацию вездеходной техники”, которые занимаются производством на заказ крайне интересной техники. Давайте рассмотрим ЗВМ-2410 Ухтыш. Так и хочется сказать: “Ух тыш! Какой УАЗ прикольный!”, первый раз, когда увидел фото подумал, что это просто мастера обработки фото постарались, а нет, потом видео нашел и даже не одно.

Техника производится умельцами самостоятельно, но на базе общедоступной и распространенной техники, что очень хорошо с точки зрения ремонтопригодности и дальнейшего обслуживания.

Ну что же давайте подробнее разберемся, что перед нами. Вездеход имеет два объема, первый герметичный и служит для плавучести на воде, второй собственно УАЗ 31512/14, вверху все понятно (почти) 5 мест, багажник, подкапотное пространство, внизу же имеется самодельная гусеничная платформа.

Гусеницы обеспечивают минимальное давление на грунт и максимальный зацеп, в купе с хорошим дорожным просветом и возможностью плыть получаем отличную технику для самых-самых “глубоких” мест.

На выбор покупателю предлагают три мотора: ЗМЗ-409 (143 силы, бензин), ЗМЗ-51432 (113 сил, дизель) и на мой взгляд лучший вариант Cummins (2.8, дизель, 120 сил). Трансмиссия разработана компанией самостоятельно, на выбор предлагается механика с 4-мя или 5-ю ступенями. Рулевое управление осуществляется фрикционами с сервоусилителем, рычаги очень легко ходят, как в компьютерной игре, или за доп. плату можно поставить обычный руль.

Как видно автомобиль имеет крайне интересные двери, фраза “выйди в окно” хорошо применима в данном случае, это необходимо для возможности плыть, также в базовое оснащение входит водооткачивающий насос. Также есть кронштейн под лебедку, жаль сразу не предусмотрена механическая, чтоб точно вылезти из любой грязи.

Что меня радует в этом проекте, так это возможность изготовления под заказ, а не очередное гаражное творение, цена кстати 2 лимона 350 кусков, много или мало решать вам, но за готовый вездеход амфибию, думаю очень даже не плохо, так как аналогов мало.

zen.yandex.ru

Вездеход — самоделку оснастили турбодизелем от Mazda

В России очень много энтузиастов, которые способны на многое ради того, чтобы удивить или восхитить автолюбителей своими потрясающими проектами. Посмотрите, например, на этот гусеничный вездеход, который называется ГВ-3. Он был построен с нуля, а на его создание ушло всего лишь полтора года.

Проектировали данный вездеход практически весь с чистого листа. Его ходовую, подвеску, большую часть деталей кузова, выхлопную систему, электрику, системы отопления, охлаждения, управления, очистки воздуха и обшивку салона собственноручно изготовил владелец ГВ-3.

Для постройки этого проекта было принято решение позаимствовать от гусеничного вездехода ГАЗ-71 узлы и агрегаты. А под капот самоделки установили 2,0-литровый турбодизельный двигатель от Mazda. В процессе создания кузова использовали детали от нескольких автомобилей: УАЗ-Hunter, Соболь, Газель, УАЗ-452 и УАЗ-469. Обращаем внимание на то, что подвеска у вездехода независимая рычажная пневматическая.

Гусеницы для ГВ-3 изготовили на заказ на Курском заводе «Композит». Что касается колес, то их взяли от ВАЗовской классики. Получился довольно интересный самодельный вездеход. Его можно использовать не только для развлечения, а еще и для поездок на охоту или зимнюю рыбалку.

zen.yandex.ru

Легкий гусеничный вездеход с двигателем Лифан

Легкий гусеничный вездеход с двигателем Лифан 11 л/с собранный Дмитрием Дементьевым на порядок лучше заводских аналогов, а по цене в разы дешевле, ведь собран он практически полностью из узлов и агрегатов Отечественного производства.

Двигатель расположен в задней части, а привод передний, тоесть с задней части на перед идет кардан. Вездеход плавающий и имеет корпус-лодку сваренную из листового металла 1.5 мм.

zen.yandex.ru
