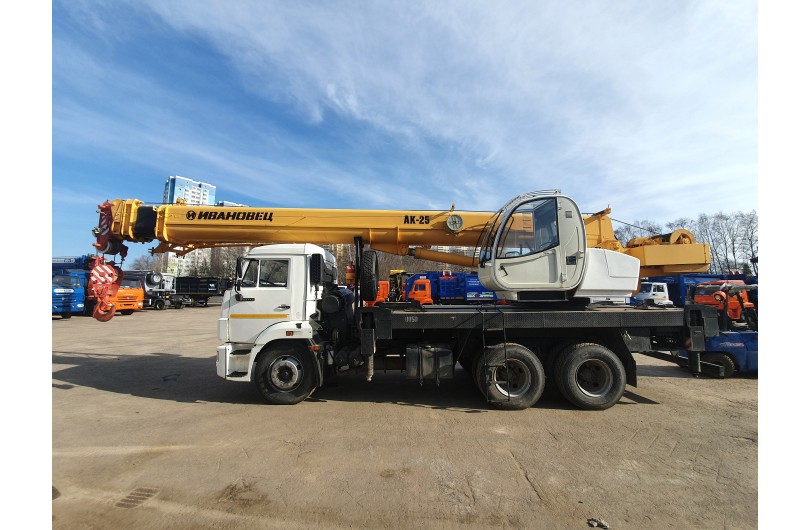

Автомобильный кран КС-45717К-1Р

‹›

Заказать

Стандарт: Евро 5. Колёсная формула: 6х4

Автомобильный кран КС-45717К-1Р предназначен для производства строительно-монтажных и погрузочно-разгрузочных работ с обычными грузами на рассредоточенных объектах.

• Базовое шасси – КАМАЗ-65115 экологического класса 5.
• Максимальная грузоподъёмность – 25 т.
• Привод механизмов крана – гидравлический с возможностью совмещения рабочих операций.
• Стрела – телескопическая четырёхсекционная. Телескопирование стрелы – гидроцилиндрами и системой полиспастов. С целью увеличения длины стрелы и подстрелового пространства возможна дополнительная комплектация гуськом длиной 9,0 м, устанавливаемым при работе параллельно основной стреле или под углом 30 град.
• Ограничение грузоподъёмности и фиксация параметров работы крана – при помощи микропроцессорного ограничителя грузоподъёмности с цифровой индикацией информации и встроенным регистратором параметров.

Технические характеристики

• Модель

  Базовое шасси	КАМАЗ-65115 6х4
  Максимальная транспортная скорость, км/ч	60

• Весовые параметры и нагрузки

  Масса крана в минимальной комплектации, кг	21625±1,5%
  Распределение массы крана в транспортном положении, кг
  на заднюю тележку	16000
  на переднюю ось	5625

• Двигатель

  Максимальная полезная мощность, кВт (л.с.)
  при 1900 об/мин	221 (300)
  при 2500 об/мин	215 (292)
  Тип двигателя	дизельный с турбонаддувом и ОНВ

• Габаритные размеры, мм

  Длина, мм	12000
  Ширина, мм	2550
  Высота, мм	3936
  Колесная база, мм	3690+1320

• Крановая установка

  Грузоподъёмность максимальная, т/вылет, м	25/1,9
  Длина гуська, м	9,0
  Длина стрелы, м	9,9-30,7
  Зона работы, град	240
  Максимальная высота подъёма крюка, м
  с гуськом	39,3
  с основной стрелой	30,6
  Максимальный вылет с основной стрелой (с гуськом), м	25,7 (29,4)
  Максимальный грузовой момент, т·м	85
  Масса груза при которой допускается выдвижение секций стрелы, т	не более 3
  Размер опорного контура, мм
  при втянутых балках выносных опор	2264х5433
  при выдвинутых балках выносных опор	6000х5433
  Скорость подъёма-опускания груза, м/мин	7,4 (m=8)
  Скорость посадки груза, м/мин	не более 0,2
  Частота вращения поворотной части, об/мин	0,3-1,9

Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

Автокран КС-45717-1Р ОВОИД “Ивановец” Урал 4320 код модели: 5169

Технические характеристики

Основные параметры
Базовое шасси	Урал 4320
Колесная формула	6х6
Параметры масс
Полная масса с основной стрелой, т	21,93
Двигатель
Тип	53622-10
Мощность двигателя, кВт (л.с.)	176 (240)
Параметры крановой установки
Грузоподъемность, т	25
Грузовой момент, тм	84,8
Максимальный вылет стрелы, м	29,0
Максимальная высота подъема, м	31,2
Длина стрелы, м	9,9 – 30,7
Номинальная скорость подъема (опускания) груза, м/мин	7,4 – 40,0
Скорость посадки, м/мин	0,2
Скорость передвижения, км/ч	60
Опорный контур, м	6,0 x 5,43 2,26 х 5,43
Габаритные размеры
Длина, мм	11 987
Ширина, мм	2 500
Высота, мм	3 817

Описание

Автомобильный кран КС-45717-1Р “Ивановец” грузоподъемностью 25 тонны смонтирован на шасси высокой проходимости Урал 4320.

Автокран КС-45717-1Р оборудован 4-х секционной телескопической стрелой овоидного профиля длиной 30,7 м – самая длинная в своем классе. Секции стрелы имеют овоидное сечение, обеспечивающее меньшую массу, большее сопротивление потере местной устойчивости, а также лучшее расположение скользунов, благодаря чему уменьшаются местные напряжения и деформации. Блягодаря этому достигаются сверхвысокие показатели грузоподъемности на средних и дальних вылетах, а также значительно повышается надежность и безопасность. Кран также может быть оснащен удлинителем стрелы «гусек» длиной 9,0 м, имеющий возможность наклона на 30°.

Высокую устойчивость крана и лучший в своем классе рабочий вылет (до 31,0 м) обеспечивает опорный контур 6,0 х 5,43 м.

Гидропривод механизмов крана обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон скоростей, получение низких посадочных скоростей и совмещение нескольких крановых операций.

Автокран оборудован микропроцессорным органичителем грузоподъемности с цифровой индикацией информации ОНК-160, который позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы, а также показывает фактическую массу груза на крюке и максимальную грузоподъемность на данном вылете. Он автоматически, по заданным координатам, ограничивает зону действия крана при работе в стесненных условиях и вблизи линий электропередач. Вмонтированный в ограничитель грузоподъемности регистратор параметров фиксирует рабочие параметры и степень нагрузки крана в течение всего срока службы.

Грузовысотные характеристики автокрана КС-45717-1Р

Автомобиль приобрели

Технические характеристики автотехники, приведенные на данной странице, носят справочный характер, т.к. параметры и иные эксплуатационные показатели зависят от желаемой покупателем комплектации транспортного средства.

При этом завод-изготовитель оставляет за собой право изменять технические характеристики автотехники, а также состав и перечень применяемых для ее изготовления комплектующих, если указанные мероприятия направлены на улучшение параметров конструкции, работоспособности автотехники и не изменяют ее назначение.

Автокран Ивановец КС-45717К-2 | Скачать чертежи, чертежи, блоки Autocad, 3D модели

• Русский
• Автокад
• Краны
• Образовательный

Узнайте, как скачать этот материал

Телеграм-бот для поиска материалов

Подпишитесь, чтобы получать информацию о новых материалах:

t.

me/alldrawings

vk.com/alldrawings

Описание

KS-904012 2 автокрана

Содержание проекта

кс-45717к-2.dwg [ 79КБ ]

Аналогичные материалы

Кран Ивановец г/п 25т

Кран мостовой (кран-балка), курсовой проект

ТЕЛЕЖКА мостового крана с распределительным приводом механизма передвижения крана

SANY ГУСЕНИЧНЫЙ КРАН SCC 800C кран

Типовой проект 1. 426.1-4 3 – Кран-балки 6,12 м – Узлы крепления балок и подкрановых путей

Кран мостовой г/п 50/12,5 тонн. Реконструкция кранового моста.

Технический паспорт автокрана КС-5473

ТТК Погрузка и разгрузка железобетонных стеллажей автокраном или автосопровождением с перевозкой их автомобильным или тракторным поездом – типовая технологическая карта

Бесплатная загрузка на сегодня

Обновление через: 15 часов 2 минуты

Типовой проект 3.501.1-165 Пешеходные мосты через железные дороги. Выпуск 3-3 Пролетные строения из…

Проект реконструкции убойного цеха

Монтаж ТТК цокольных поперечных панелей внутренних стен (типовая инструкция): архив

Жилой дом на одну семью с пристройками

Прочие материалы

РАСЧЕТ АДСОРБЦИОННОЙ УСТАНОВКИ ДЛЯ ЗАХВАЧИВАНИЯ П-КСИЛОЛА

Совокупный сюжетный проект с масштабом

Участок ремонта приборов энергосистемы

Рама КАМАЗ-740 РЕМОНТ А1 Для курсового проектирования

НОВЫХ МОДЕЛЕЙ ИВАНОВСКИХ АВТОКРАНОВ ПРЕДСТАВЛЕНЫ НА МЕЖДУНАРОДНОЙ ВЫСТАВКЕ BAUMA CTT RUSSIA 2019

НОВЫЕ МОДЕЛИ ИВАНОВСКОГО АВТОКРАНА ПРЕДСТАВЛЕНЫ НА МЕЖДУНАРОДНОЙ ВЫСТАВКЕ BAUMA CTT RUSSIA 2019 | ГРУЗОВОЙ ЦЕНТР

Поиск

14. 2019.06

Ивановский машиностроительный завод “АВТОКРАН” с 4 по 7 июня 2019 г. Принимал участие в 20-й Международной специализированной выставке строительного оборудования и технологий “bauma CTT RUSSIA 2019”. На стенде F1/12 уличной экспозиции выставки были представлены новые модели автокранов «Ивановец», а также новейшие разработки Ивановского машиностроительного завода «АВТОКРАН».

КС-45717К-3-58: кран серии КС-25 КПГ на шасси КАМАЗ-43118 (6*6).
Бестселлером среди продукции ООО «ИМЗ Автокран» традиционно является серия КС-25: 25-тонные краны с 3-х секционной овоидной стрелой. Этот автокран завод внедряет сразу четыре новинки, которые теперь будут доступны в этой классической серии.
Версия “CNG” (сжатый природный газ). Автокран установлен на газомоторном шасси, использующем в качестве топлива сжатый метан. При этом система баллонов, размещенных на кране, позволяет заправлять рекордный объем газового топлива – 1120 л.
Максимальный грузовой момент увеличен до 85 тм, за счет использования овоидной стрелы из металла марки Strenx и усиленной опорной рамы. Длина стрелы увеличена до 24 м, максимальный вылет с основной стрелой – до 22 м. Такие показатели достигнуты за счет новой конструкции стрелы и увеличенного размера опорного контура.
Автокран соответствует требованиям Правил перевозки грузов по автомобильным дорогам 10 категории ТС по осевым нагрузкам в рабочей комплектации. Нагрузка на заднюю тележку не превышает 15000 кгс! Автокран может свободно передвигаться по дорогам, не опасаясь штрафов и не требуя дополнительных согласований.
Газовый кран КС-25 — уникальный продукт: каждая из перечисленных характеристик — лучший показатель на рынке. А их сочетание, к тому же, на шасси повышенной проходимости 6*6, делает первый газомоторный кран от «Ивановца» лучшим сейчас предложением для российских потребителей высокотехнологичной и экологичной крановой техники!

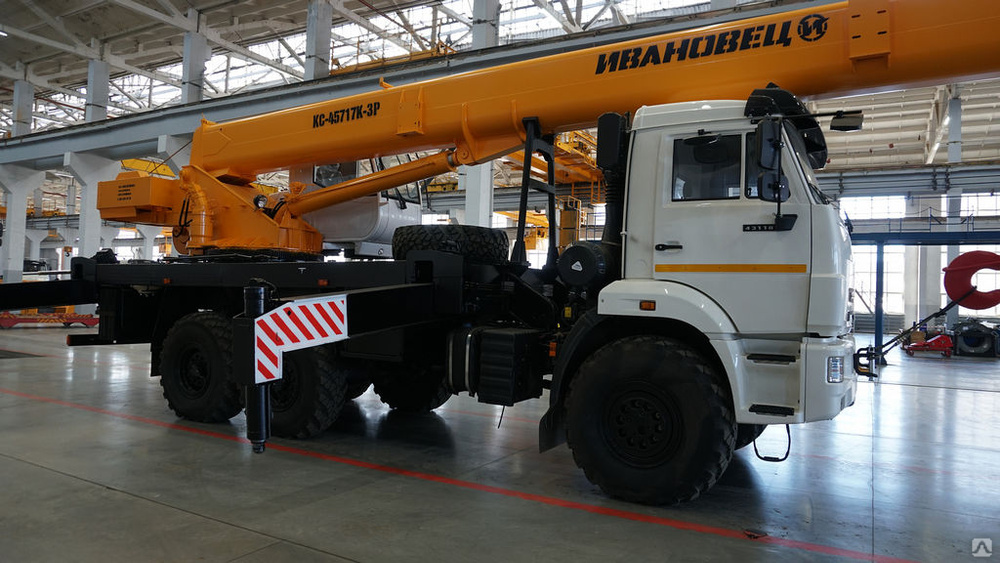

Воздушный КС-45717К-3П: кран серии АК-25 на шасси КАМАЗ-43118 (6*6).
На выставке СТТ-2018 в прошлом году ООО «ИМЗ Автокран» продемонстрировал первый в России автокран со стрелой Air KC-45717-2 более 30 м, способный выполнять требования по осевым нагрузкам для 3-осного кросса -дачное шасси без необходимости демонтировать противовесы или другие части конструкции крановой установки. Этот кран был установлен на шасси «Некст Урал».
КС-45717К-3П версии Air продолжает уникальную линейку «Ивановца»: 25-тонные автокраны с длинной стрелой на шасси 6*6, не доставляющие оператору ни проблем, ни с разгрузкой , ни с необходимостью снимать, устанавливать и перевозить отдельно его элементы. Для того, чтобы все эти преимущества стали доступны и на самом популярном шасси КАМАЗ-43118, нам пришлось усовершенствовать многие узлы крановой установки: в дополнение к известным по крану на шасси NEXT URAL немецкой планетарной лебедке Zollern, шаровой ОПУ здесь установлена ​​уменьшенная габаритность и система телескопирования стрелы одним цилиндром. В результате, несмотря на упрощение конструкции, грузовые высотные характеристики нового крана не ухудшились по сравнению с более тяжелыми предшественниками.

КС-55717К-1: кран серии АК-32 на шасси КАМАЗ-6540 (8*4).
Долгое время в продуктовой линейке “Ивановца” не было кранов класса 32 тонны. Сегодня «ИМЗ АВТОКРАН» представляет машину, которая по более доступной цене предлагает характеристики, близкие к 35-тонным кранам: максимальный грузовой момент АК-32 составляет 103 тм, что очень немного уступает стандартным для 35-тонника 105тм.
