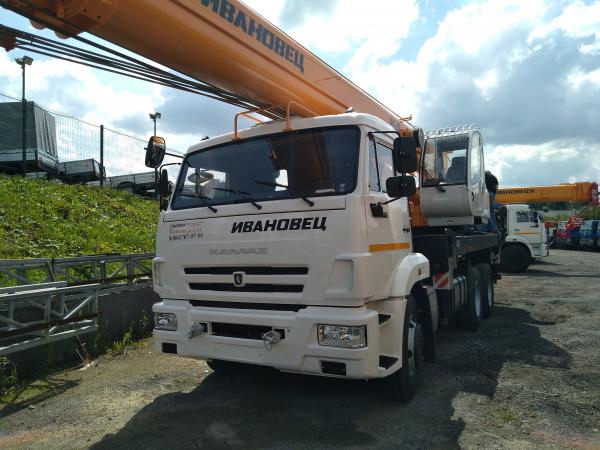

Автомобильный кран КС-45717К-1Р

‹›

Заказать

Стандарт: Евро 5. Колёсная формула: 6х4

Автомобильный кран КС-45717К-1Р предназначен для производства строительно-монтажных и погрузочно-разгрузочных работ с обычными грузами на рассредоточенных объектах.

• Базовое шасси – КАМАЗ-65115 экологического класса 5.
• Максимальная грузоподъёмность – 25 т.
• Привод механизмов крана – гидравлический с возможностью совмещения рабочих операций.
• Стрела – телескопическая четырёхсекционная. Телескопирование стрелы – гидроцилиндрами и системой полиспастов. С целью увеличения длины стрелы и подстрелового пространства возможна дополнительная комплектация гуськом длиной 9,0 м, устанавливаемым при работе параллельно основной стреле или под углом 30 град.
• Ограничение грузоподъёмности и фиксация параметров работы крана – при помощи микропроцессорного ограничителя грузоподъёмности с цифровой индикацией информации и встроенным регистратором параметров.

Технические характеристики

• Модель

  Базовое шасси	КАМАЗ-65115 6х4
  Максимальная транспортная скорость, км/ч	60

• Весовые параметры и нагрузки

  Масса крана в минимальной комплектации, кг	21625±1,5%
  Распределение массы крана в транспортном положении, кг
  на заднюю тележку	16000
  на переднюю ось	5625

• Двигатель

  Максимальная полезная мощность, кВт (л.с.)
  при 1900 об/мин	221 (300)
  при 2500 об/мин	215 (292)
  Тип двигателя	дизельный с турбонаддувом и ОНВ

• Габаритные размеры, мм

  Длина, мм	12000
  Ширина, мм	2550
  Высота, мм	3936
  Колесная база, мм	3690+1320

• Крановая установка

  Грузоподъёмность максимальная, т/вылет, м	25/1,9
  Длина гуська, м	9,0
  Длина стрелы, м	9,9-30,7
  Зона работы, град	240
  Максимальная высота подъёма крюка, м
  с гуськом	39,3
  с основной стрелой	30,6
  Максимальный вылет с основной стрелой (с гуськом), м	25,7 (29,4)
  Максимальный грузовой момент, т·м	85
  Масса груза при которой допускается выдвижение секций стрелы, т	не более 3
  Размер опорного контура, мм
  при втянутых балках выносных опор	2264х5433
  при выдвинутых балках выносных опор	6000х5433
  Скорость подъёма-опускания груза, м/мин	7,4 (m=8)
  Скорость посадки груза, м/мин	не более 0,2
  Частота вращения поворотной части, об/мин	0,3-1,9

Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

Автокран КС-45717-1Р ОВОИД “Ивановец” Урал 4320 код модели: 5169

Технические характеристики

Основные параметры
Базовое шасси	Урал 4320
Колесная формула	6х6
Параметры масс
Полная масса с основной стрелой, т	21,93
Двигатель
Тип	53622-10
Мощность двигателя, кВт (л.с.)	176 (240)
Параметры крановой установки
Грузоподъемность, т	25
Грузовой момент, тм	84,8
Максимальный вылет стрелы, м	29,0
Максимальная высота подъема, м	31,2
Длина стрелы, м	9,9 – 30,7
Номинальная скорость подъема (опускания) груза, м/мин	7,4 – 40,0
Скорость посадки, м/мин	0,2
Скорость передвижения, км/ч	60
Опорный контур, м	6,0 x 5,43 2,26 х 5,43
Габаритные размеры
Длина, мм	11 987
Ширина, мм	2 500
Высота, мм	3 817

Описание

Автомобильный кран КС-45717-1Р “Ивановец” грузоподъемностью 25 тонны смонтирован на шасси высокой проходимости Урал 4320.

Автокран КС-45717-1Р оборудован 4-х секционной телескопической стрелой овоидного профиля длиной 30,7 м – самая длинная в своем классе. Секции стрелы имеют овоидное сечение, обеспечивающее меньшую массу, большее сопротивление потере местной устойчивости, а также лучшее расположение скользунов, благодаря чему уменьшаются местные напряжения и деформации. Блягодаря этому достигаются сверхвысокие показатели грузоподъемности на средних и дальних вылетах, а также значительно повышается надежность и безопасность. Кран также может быть оснащен удлинителем стрелы «гусек» длиной 9,0 м, имеющий возможность наклона на 30°.

Высокую устойчивость крана и лучший в своем классе рабочий вылет (до 31,0 м) обеспечивает опорный контур 6,0 х 5,43 м.

Гидропривод механизмов крана обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон скоростей, получение низких посадочных скоростей и совмещение нескольких крановых операций.

Автокран оборудован микропроцессорным органичителем грузоподъемности с цифровой индикацией информации ОНК-160, который позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы, а также показывает фактическую массу груза на крюке и максимальную грузоподъемность на данном вылете. Он автоматически, по заданным координатам, ограничивает зону действия крана при работе в стесненных условиях и вблизи линий электропередач. Вмонтированный в ограничитель грузоподъемности регистратор параметров фиксирует рабочие параметры и степень нагрузки крана в течение всего срока службы.

Грузовысотные характеристики автокрана КС-45717-1Р

Автомобиль приобрели

Технические характеристики автотехники, приведенные на данной странице, носят справочный характер, т.к. параметры и иные эксплуатационные показатели зависят от желаемой покупателем комплектации транспортного средства.

При этом завод-изготовитель оставляет за собой право изменять технические характеристики автотехники, а также состав и перечень применяемых для ее изготовления комплектующих, если указанные мероприятия направлены на улучшение параметров конструкции, работоспособности автотехники и не изменяют ее назначение.

Автокран КС-45717К-1

Автокран КС-45717К-1

Общественный корпорация Михневский ремонтно-механический завод

Автокраны

Главная > Оборудование > Автокраны Автокран КС-45717К-1 грузоподъемностью 25 тонн предназначен для перемещения обычных грузов, а модель грузоподъемностью 20 тонн предназначена для перемещения ядовитых и взрывоопасных грузов. Краны смонтированы на базовом шасси КамАЗ-53215. В механизмах крана используется гидронасосный привод с приводом от двигателя шасси. Гидравлический привод обеспечивает легкое управление краном, плавную работу машины, широкий диапазон рабочих скоростей и совмещение крановых операций. Кран можно эксплуатировать, когда его подшипники сведены вместе. Секции телескопической стрелы, состоящие из трех частей, удлиняются с помощью гидравлического привода и талевых блоков. С целью увеличения пространства под стрелой по запросу заказчика может быть поставлен легкий решетчатый удлинитель стрелы (удлиненный гусек). Ограничитель безопасной нагрузки с микропроцессорным управлением и цифровым дисплеем позволяет контролировать нагрузку крана, длину стрелы, а также наклон и подъем верхней секции стрелы. Он также показывает фактическую величину груза на крюке и максимальную безопасную нагрузку при текущей стреле. Кроме того, он автоматически использует заданные координаты для ограничения рабочей зоны крана при работе в запретных зонах. Установленная телеметрическая память («черный ящик») фиксирует ходовые характеристики и нагрузку крана на протяжении всего срока его службы. Данное оборудование предназначено для: Погрузочно-разгрузочные работы, строительные работы. Технические характеристики Значения Базовое шасси КамАЗ-53215 Колесная формула 6×6 Грузоподъемность, т 22 Длина стрелы (включая удлиненный удлинитель), м 9-22 (16-29) Масса с базовой стрелой, кг 20 250
