самоходные краны на короткобазовом шасси

В продолжении серии кранов КС-4361 Юргинский машиностроительный завод выпустил следующую модификацию своего пилотного крана – КС-4372Б, в результате разработок он увеличил грузоподъемность до 20 тонн и получил много новых усовершенствований.

Описание крана самоходного КС-4372, КС-4372Б, КС-4372В

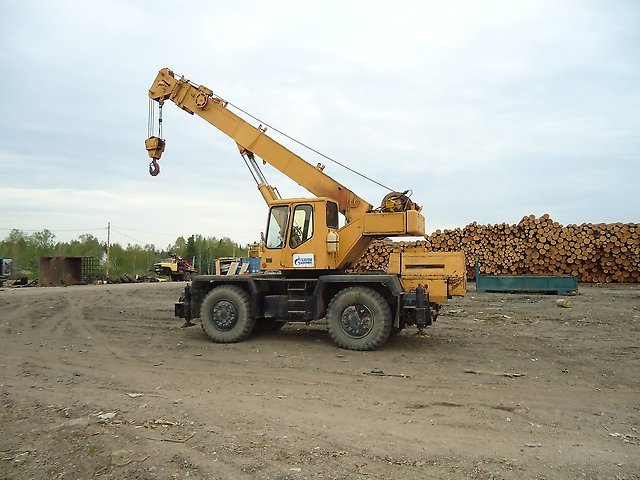

КС-4372В (КС-4372Б) – короткобазовый кран, грузоподъемностью 20 тонн, демонстрирующий отличную маневренность на строительных площадках, безотказный в работе. Последние достижения краностроительной техники были воплощены в кранах серии 4372.

КС-4372Б (КС4372В) оснащен ходовой частью, представляющей из себя двухосное специальное короткобазовое шасси, совмещающее сразу два ведущих управляемых мостов, отсюда – повышенная проходимость крана. Использование крана на рассредоточенных объектах добиваются за счет высокой транспортной скоростью – 50 км/ч, хороших ходовых качеств, а также, благодаря, маневренности.

Кран КС-4372Б оснащен телескопической стрелой (состоит из трех выдвижных секций), откидным гуськом и надставкой. Безопасную работу крана обеспечивают приборы и устройства.

В конструкции гидравлических подъемных кранов серии 4372 воплощены необходимые требования безопасности, надежности и комфортабельности для крановщика, все эти характеристики позволяют им выполнять сложные строительные, монтажные работы и погрузочно-разгрузочную деятельность.

Особенности КС-4372, КС-4372Б, КС-4372В:

• По ровной площадке кран  может передвигаться с грузом на крюке.
• Кран может производить грузоподъемные работы без выносных опор.
• Может производить телескопирование стрелы с грузом на крюке (до 4 тонн)
• Установить кран в рабочее положение легко и быстро, управляя из кабины оператора, благодаря, гидравлическим выносным опорам.

Операции, совмещающиеся при работе крана:

• подъем (опускание) крюка и вращение поворотной платформы;
• подъем (опускание) крюка и подъем (опускание) стрелы;
• телескопирование (выдвижение или втягивание) и подъем (опускание) стрелы;
• телескопирование стрелы и вращение поворотной платформы.

[spoiler show=”Технические характеристики” hide=”Технические характеристики”]

Технические характеристики грузоподъемного крана КС-4372Б, КС-4372В, КС-4372

Характеристика крана КС-4372, КС-4372В, КС-4372Б	Ед.измерения	Показатель
Грузоподъемность: – на выносных опорах – на колесах (шина 16.00 – 24) – при передвижении с грузом на крюке	т.	20 6,3 6
Масса телескопируемого груза	т.	4,5
Максимальный грузовой момент	т.м.	70
Высота подъема – основной стрелы – с дополнительным оборудованием (удлинитель+гусек)	м.	7,6 – 17,4 30
Скорость подъема-опускания – номинального груза – пустого крюка или груза до 5 тонн	м/мин.	9 16
Скорость посадки	м/мин.	0,3
Частота вращения – минимум – максимум	об/мин.	0,3 3
Транспортная скорость (максимальная)	км/ч	40
Колесная формула		4x4x4
Радиус поворота по внутренней колее наименьший	м.	4,2
Размеры в транспортном положении: – длина – ширина – высота	м.	10,2 2,5 3,5
Количество лебедок	шт.	1
Количество мест в кабине		1
Масса крана – конструктивная – транспортная	т.	23 24,1
Мощность двигателя	кВт	133
Двигатель		ЯМЗ-236, 180 л.с

[/spoiler]

[spoiler show=”Основные размеры крана” hide=”Основные размеры крана”]

Основные размеры крана КС4372Б

[/spoiler]

[spoiler show=”Грузовысотные характеристики” hide=”Грузовысотные характеристики”]

Грузовысотные характеристики крана КС-4372Б

Диаграмма грузовых характеристик крана с удлинителем и гуськом

Диаграмма грузовых характеристик крана на опорах

Диаграмма грузовых характеристик без установленных опор

[/spoiler]

Дополнительно:

– Требование к рабочей площадке для кранов;

– Транспортирование крана.

Цены на краны: узнавайте у менеджеров.

Смотрите также:

– каталог запасных частей КС-4372Б

– каталог запасных частей КС- 4372В

Сообщение в офис

1. Ваше имя:(обязательно)
2. Email:(корректный e-mail)
3. Телефон:
4. Сообщение:

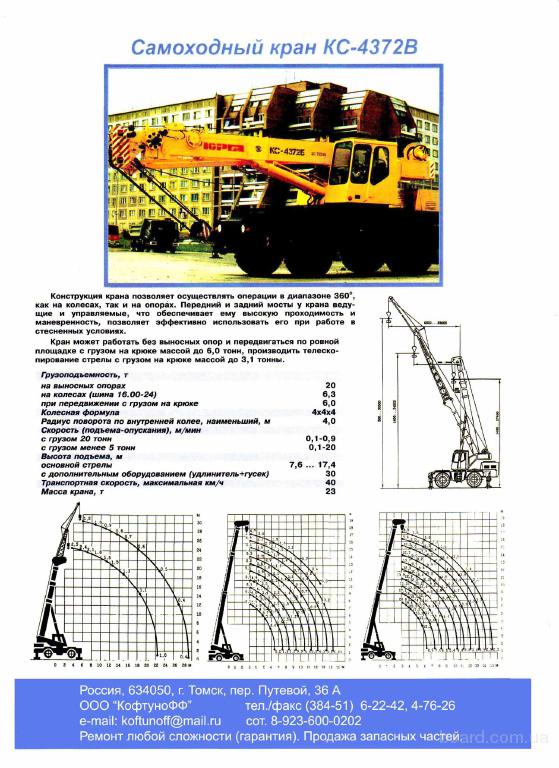

Стреловой самоходный кран на короткобазовом шасси КС-4372В грузоподъемностью 20 тонн после модернизации

Кран стреловой самоходный на короткобазовом шасси КС-4372, КС-4372Б, КС-4372В грузоподъемностью 20 тонн

Технические данные и характеристики крана стрелового самоходного на короткобазовом шасси КС-4372Б, КС-4372В

Грузоподъемный кран модели КС-4372В – это стреловой самоходный кран на короткобазовом шасси (колесная формула 4´4´4) с шинами типа 16. 00-24-НС24 (норма слойности 24), оборудованный двигателем модели ЯМЗ-236М2 со сцеплением ЯМЗ-236К и коробкой перемены передач ЯМЗ‑236П.

Грузоподъемность нетто максимальная, т,

– кран на опорах           20

– кран на колесах          6,5

– при передвижении с грузом на крюке        6,3

Масса телескопируемого груза максимальная, т …………………………………. 3,1*

Рабочая зона (без ограничения, круговая)…………………………………………… 360°

Высота подъема крюка максимальная, м

– со стрелой 7,5 м         7,6

– со стрелой 16,5 м       17,4

– со стрелой, с удлинителем   25,5

– со стрелой, с удлинителем и гуськом         30,5

Вылет от оси вращения, м

– длина стрелы 7,5 м

минимальный………………………………………………………………… 0,5

максимальный……………………………………………………………….. 6,3

– длина стрелы 16,5 м

минимальный. ……………………………………………………………….. 3,0

максимальный……………………………………………………………… 15,3

– стрела длиной 16,5 м , с удлинителем

минимальный………………………………………………………………… 4,0

максимальный……………………………………………………………… 20,0

– стрела длиной 16,5 м , с удлинителем и гуськом

минимальный………………………………………………………………… 4,0

максимальный……………………………………………………………… 28,6

Частота вращения поворотной части, об/мин *

– со стрелой 8,3 – 13,5 м…………………………………………….. 0,20 … 2,5

– со стрелой 13,5 – 20,0 м……………………………………………. 0,20 … 2,0

– со стрелой 20 м, с удлинителем………………………………. 0,20 … 1,15

Размеры опорного контура, м

– база выносных опор. …………………………………………………………. 5,7

– расстояние между выносными опорами……………………………….. 5,2

Габаритные размеры в транспортном положении, м

– длина, не более……………………………………………………………… 10,17

– ширина, не более………………………………………………………………. 2,5

– высота, не более……………………………………………………………….. 3,5

Угол въезда, град……………………………………………………………………….. 18°

Угол съезда, град……………………………………………………………………….. 18°

Дорожный просвет, м………………………………………………………………… 0,45

Радиус поворота по внутренней колее, м

– при развороте одним мостом………………………………………………. 9,0

– при развороте двумя мостами.

……………………………………………. 4,0

Масса крана и его основных частей, т

– конструктивная……………………………………………………………………………. 22,76

– в транспортном положении (с удлинителем и гуськом, заправленным в полном объеме)……………………………… 24,0

– ходовая часть………………………………………………………………………………… 14,0

– поворотная часть без рабочего (стрелового) оборудования. 3,8

– стрела без удлинителя и гуська…………………………………………………………. 3,0

– удлинитель с гуськом………………………………………………………………………. 0,6

– гидроцилиндр подъема стрелы (заполнен рабочей жидкостью).. 0,6

– колесо в сборе с шиной 16,0-24.HС24………………………………… 0,35

– двигатель со сцеплением и коробкой перемены передач…….. 1,205

– мост передний. ………………………………………………………………. 3,130

– мост задний……………………………………………………………………. 2,87

– раздаточная коробка…………………………………………………………. 440

– грузовая лебедка (без каната)………………………………………….. 0,462

– опорно-поворотное устройство………………………………………… 0,590

Контрольный расход топлива при крановых

операциях, дм³ /ч, не более………………………………………………… 12

Контрольный расход топлива при передвижении

на 100 км пути, дм³ /ч, не более………………………………………….. 50

Объем основных заправочных емкостей, дм³

– топливный бак двигателя…………………………………. 250

– гидросистема крана (включая бак)…………………….. 500

– система охлаждения двигателя (вместе с подогревателем), дм³                25,0

– система смазки двигателя. ………………….. 21,0

– коробка перемены передач…………………… 5,5

– редуктор механизма поворота…………………………… 9,0

– лебедка механизма подъема груза……………………… 3,5

– раздаточная коробка………………………………………… 9,0

– картер переднего моста………………………………….. 16,0

– картер заднего моста……………………………………… 16,0

– полость колесного редуктора (четырех)………… 5,5(22)



ОСНОВНЫЕ УЗЛЫ И МЕХАНИЗМЫ ШАССИ И КРАНА

Двигатель . ЯМЗ-236М2, дизельный с воспламенением от сжатия, четырехтактный,

6-ти цилиндровый.

– мощность номинальная, кВт (л·с)……………… 132 (180)

– частота вращения при номинальной

мощности, об/мин……………………………………………… 2100

– максимальный крутящий момент

брутто, Н·м (кгс·м)……………………………. ……………………… 667 (68)

– частота вращения при максимальном

крутящем моменте, об/мин……………………………………… 1250-1450

– частота вращения на холостом

ходу, об/мин……………………………………………………………… 600±50

– частота вращения максимальная, об/мин………….. 2275

– давление в системе смазки двигателя, МПа                      0,4-0,7

ШАССИ
ходовая часть		короткобазовое двухосное шасси с двумя ведущими и управляемыми мостами, передний из них балансирно закреплен на раме.
рама нижняя		сварная металлоконструкция из двух продольных балок, связанных в единое целое поперечными балками и проставкой под опорно-поворотное устройство.
шины		16,00-24 НС24 высокой проходимости, норма слойности 24.
сцепление		ЯМЗ-236К, фрикционное, двухдисковое, сухое.
коробка передач		ЯМЗ-236П, механическая трехходовая, пятиступенчатая с синхронизаторами на II‑III, и IV‑V передачах.
раздаточная коробка		механическая, двухступенчатая.
передний мост		управляемый, качающийся ведущий при включении пониженного диапазона, с редуктором главной передачи и двумя колесными редукторами.
задний мост		управляемый, жестко закрепленный, ведущий, с редуктором главной передачи, двумя колесными редукторами
управление муфтой сцепления		электропневматическое, по сигналу от ручки контролера или по сигналу от центробежного регулятора при достижении заданных оборотов двигателя.
управление коробкой передач и раздаточной коробкой		электропневматическое, по сигналу от положения ручки контролера и тумблера.
Рулевое управление
поворотом передних колес	гидравлическое,с поступлением сигнала от рулевого колеса, связанного с насосом-дозатором механической связью (ременная передача привода насоса).
поворотом задних колес	гидравлическое, с поступлением сигнала от переключателя и автоматической остановкой в нейтральном положении при возврате из положения повернуто.
Системы управления
Управление выносными опорами			гидравлическое, с поступлением электрического сигнала на гидрораспределитель с электрическим управлением  КС-4871.219.120.000
Управление крановыми операциями			гидравлическое, секционные гидрораспределители с пропорциональным гидравлическим управлением от блоков из кабины крановщика.
Управление оборотами двигателя			педаль, соединённая тросовой системой с регулятором топливного насоса высокого давления двигателя. Останов двигателя выполняется  тросом ручного управления останов ДВС.
Система проводки электрооборудования
Однопроводная постоянного тока, отрицательные зажимы источников тока соединенные с корпусом (массой). Номинальное напряжение 24 В.

Концевые выключатели	верхнего и нижнего положения крюковой подвески, нейтрального положения раздаточной коробки, нейтрального положения коробки передач, нейтрального положения колес заднего моста (колеса прямо)
Предохранительные клапана	прямого действия в системе гидропривода и пневматической системе.



Грузовысотные характеристики

Диаграмма грузовысотных характеристик кран на опорах

Диаграмма грузовысотных характеристик кран на колесах
