Крутизна откоса что такое: Как определить крутизну откосов траншеи? Что влияет на крутизну откосов?
Крутизна откоса – Энциклопедия по машиностроению XXL
В руслах трапецеидального поперечного сечения (рис, V.1) при одинаковой крутизне откосов площадь живого сечения [c.109]При разной крутизне откосов (рис. V.2) площадь сечения [c.110]
Указание. При разной крутизне откосов площадь сечения и смоченный периметр определяются по формулам (V.5) и (V.6). [c.116]
Наибольшая допускаемая крутизна откосов котлованов в грунтах естественной влажности [c.1022]
Наибольшая допустимая крутизна откосов [c.306]
При глубине выемки свыше 5 м крутизна откоса устанавливается по расчету, Переувлажненные песчаные, супесчаные и лёссовидные [грунты разрабатывать без креплений запрещается. [c.306]
Наиболее часто применяемые поперечные профили земляного полотна показаны на рис.

Категории линий см. стр. 713. Крутизна откосов насыпей [c.12]
Крутизна откосов при высоте [c.12]
Крутизна откосов при высоте насыпи, ы, до [c.13]
Крутизна откосов выемок [c.13]
На станциях форма земляного полотна определяется числом путей, рельефом местности и свойствами грунтов. Расстояние от крайнего пути до бровки земляного полотна должно быть не менее половины ширины земляного полотна на перегоне, а от оси стрелочных улиц и вытяжных путей—не менее 3,25 м. Основная площадка земляного полотна должна иметь поперечные уклоны для стока воды, величина которых при супесях, песках и других дренирующих грунтах 0,008 — 0,01, при суглинках и глинах —0,01—0,02, в отдельных случаях 0,03 в зависимости от интенсивности атмосферных осадков.
На участках, где имеются подземный лед или грунты, приобретающие при оттаивании текучее состояние, вместо нагорных и водоотводных канав, как правило, устраивают валики высота их назначается на 0,25 м выше расчетного уровня воды, но не менее 0,6 м ширина валика поверху 1 м, крутизна откосов 1 1,5. [c.21]
На болотах III типа минеральное дно болота используют как основание насыпи с удалением или без удаления торфяной корки. Для нижней части насыпи грунты должны быть дренирующими и крутизна откосов насыпи в этой части принимается следующая
Ширина котлована понизу для врезной и комбинированной подушек принимается в зависимости от местных условий, но не менее 1,8 м крутизна откосов — не круче 1 0,4 1 0,5. [c.61]
Крутизна откосов балластной призмы для щебня и других видов балласта 1 1,5 для песчаной подушки под щебень 1 2.
[c.175]
Отклонения в размерах призмы не должны быть более толшина слоя щебня +5 см —О (ыа длине пути не менее 10 м) то же, песчаной подушки + 10 см —О (на длине не менее 20 м) плечо 3 см крутизна откосов 0.1 (ио-заложению . [c.176]
Балластная призма должна быть из щебня. Толщина и ширина ее доводятся до размеров, установленных для соответствующего типа верхнего строения. Допускается временно до очередного капитального или среднего ремонта пути сохранение суш,ествующих размеров балластной призмы, но при скоростях движения 141 —160 км/ч толщина слоя щебня под шпалой должна быть не менее 25 см, крутизна откосов не круче 1 1,5, ширина плеча не менее 25 см. [c.208]
Кривая закрестовинная 258—262 переводная 240, 242, 243 Кронштейн для сигнального фонаря 323 Крутизна откосов земляного полотна 9. 12—14, 22, 23 [c.565]
В руслах трапецоидального поперечного сечения при одинаковой крутизне откосов (рис. 7.1) площадь живого сечения
[c.89]
С целью количественной оценки влияния трапецоидальной формы русла на расход введен поправочный коэффициент ф который для удобства сравнения принят как отношение максимального расхода данного гидрографа при заложении откоса m О к максимальному расходу в том же створе при т = 0. Для оценки относительного влияния крутизны откосов были проведены расчеты при Ь 5 для тех же расчетных случаев, что и при Ь — 10. Во всех случаях значения коэффициента близки к единице, т. е.
Для контроля крутизны откосов насыпи во время отсыпки на разбиваемом поперечнике устанавливают откосное лекало. [c.47]
При операционном контроле проверяют правильность размещения осевой линии земляного полотна в плане соответствие высотных отметок земляного полотна отметкам продольного профиля плотность естественного основания (перед устройством вышележащих слоев земляного полотна) и дорожной одежды (в выемке) однородность и плотность грунтов в слоях насыпи поперечный профиль земляного полотна и ровность поверхности ширину земляного полотна и крутизну откосов правильность выполнения водоотводных и дренажных сооружений, укрепления откосов рекультивацию земель и др.
Крутизна откосов (увеличение) 10% То же [c.72]
При планировке и отделке земляного полотна контролируют ширину земляного полотна, обочин, берм (стальной лентой или рулеткой), продольные уклоны резервов, боковых, нагорных и водоотводных канав (нивелированием), крутизну откосов земляного полотна (откосными лекалами и шаблонами). [c.103]
По окончании ремонта земляного полотна проверяют продольный профиль, ширину земляного полотна поверху, крутизну откосов размеры и продольный уклон водоотводных канав. При контроле работ по ремонту земляного полотна применяют приборы для определения плотности грунтов, рейки с уровнем, вешки, визирки, шаблоны, откосные лекала, рулетки, геодезические инструменты — нивелиры, теодолиты, металлические ленты и др. приборы для определения плотности грунтов земляного полотна и др.
Ширина насыпи поверху на уровне дна корыта, при толщине дорожной одежды 0,5 м и крутизне откосов 1 4 составляет 15+0,5-4-2=19 м.
[c.312]
Ширина насыпи поверху на уровне низа обочин при крутизне откосов 1 1,5 составляет 15-1-2-0,5.1,5=16,5 м. [c.319]
Крутизна откосов зависит от рода грунта. В песке уклон откоса должен быть от 1 0,75 до 1 1 в суглинках от 1 0,33 до 1 0,75 в глинистых грунтах от 1 0/25 до 1 0,67 в скале 1 0, т. е. в скалистых грунтах стенки отвесные, а в сухих глинистых грунтах близки к отвесным в этих, грунтах креплений не устраивают. [c.126]
Бровки 3, 11 кювета определяют полную ширину земляного полотна. Отношение высоты откоса к его заложению, т. е. к расстоянию по горизонтали между бровкой и подошвой дна 9, определяет крутизну откоса. При высоте откоса, принятой за единицу, крутизну откосов при насыпях высотой до 1 м задают 1 3, свыше 1 м— [c.95]
Увеличение крутизны откосов земля- [c.128]
Задача 5-9. Найти максимальную крутизну откосов у каналов из задачи 5-7. При решении использовать указания к задаче 5-6.
[c.215]
То сечение канала, которое при заданной площади и пропускает наибольший расход Q, называют гидравлич,. ски наивыгоднейшим. Из анализа формулы Шези следует, что наибольший расход будет пропускать канал, который при заданной илои] ади сечения ш имеет наибольший гидравлический радиус R или, что то же, наименьший смоченный периметр %. С этой точки зрения наиболее выгодными сечениями кшалов являются круглое и полукруглое так как длина окружности короче периметра любого многоугольника (при заданной площади). На практике большей частью применяют каналы трапецеидального сечения, крутизна откосов которых зависит от качества грунта или способа крепления стенок каната.
Крутизна откосов котлованов, разрабатываемых без креплений на глубину, превышающую размеры, указанные выше в пп. а—г, в грунтах естественной влажности и при отсутствиии грунтовых вод должна назначаться в соответствии с табл. 19.
[c.1022]
Приемочный контроль разработки траншеи Ширина по дну траншеи, глубина, крутизна откосов, положение оси траншеи для укладки трубы, положение оси траншеи для укладки кабеля связи, профиль дна траншеи. Проектные параметры траншеи, км, ПК участка. Фактические параметры траншеи. Журнал производства земляных работ. Графическое представление траншеи Иист умеиталы1ый кштроль теодолит, нивелир, рейка нивелирная, рулетка, лента землемерная, дальномер, щуп мерный [c.566]
Виды грунтов и горных пороа Высота откоса, м, до Крутизна ОТКОСОВ [c.13]
Крутизну откосов траншеи выторфовывания назначают от 1 0 до 1 0,5. [c.22]
В районах подтопления земляного полотна паводковыми водами с целью повышения его устойчивости насыпи сооружают с бермами, ширина которых определяется расчетом она должна быть не менее 2 м. Бровка насыпи должна возвышаться над расчетной отметкой волны высоких вод не менее чем на 0,25 м. Бермы возводят из тех же грунтов, что и насыпи, крутизна откосов их 1 2. Нижние части насыпей отсыпают из дренирующих грунтов. Откосы насыпей в верхней части (на высоте от 6 до 10 м) делают крутизной 1 1,5, а на последующих слоях толщиной 4—6 м уполаживают по расчету На устойчивость. При слабых (илистых) грунтах по пойме в основании насыпи по расчету устраивают специальные пригружающие отсыпки грунта — контрбанкеты.
Насыщение оползневых масс грунтовыми водами, поступающими из коренных пород застой атмосферной воды в оползаюш,ем массиве склона крутизна откосов и склона, превосходящая допустимую для данных грунтов, подрезка или размыв водой грунта, в языке оползня нарушение стока вод заболоченность склона недостаточное развитие водоотводных сооружений [c.28]
Больн1ая крутизна откосов наклон пластов в сторону падепня откоса сильная трещиноватость скальных пород [c.29]
Одерновка в стенку применяется, когда необходимо увеличить крутизну откоса, укрепить затопляемые откосы, если нет для этого камня и хвороста, или защитить откосы от слабого волнобоя (рис. 14).
[c.39]
Каменные наброски. Крутизна откосов, укрываемых каменной наброской, не должна превышать естественную крутизну для данного грунта. Откосам подводной каменной наброски придают крутизну 1 1,5 1 1,25 при глубине воды 2—6 м и больших скоростях течения или большой волне откос наброски уполаживают до 1 2 или даже до 1 3. [c.41]
Земляное полотно перед укладкой бесстыкового пути должно быть оздоровлено. Балластная призма устраивается по типовому профилю с плечами за концами шпал не менее 25 см, крутизной откосов 1 1,5. У торцов шпал и в шпальных ящиках шебень тщательно уплотняют. [c.206]
Конструкции укрепления земляного полотна могут быть различными и зависят от высоты насыпи или глубины выемки и крутизны откосов свойств грунтов и погодно-климати-ческих условий, ледохода на реке и быстроты течения воды, наличия или отсутствия местных материалов. [c.100]
Наибольшая крутизна откоса на урезе воды определатся по формуле
[c. 215]
Страница находится на стадии разработки Допускаемая крутизна откосов траншей Когда выполняются земляные работы (рытье котлована или траншей) нередки случаи образования откосов при осыпании грунта. Крутизна этих откосов зависит от вида грунта и глубины копания. Ниже представлена таблица, которая поможет вам определить крутизну будущего откоса для расчета объема земляных работ котлована или траншеи. Минимальное расстояние от основания откоса до ближайших опор машины
Справочная литература«Назад | Вперед »Навигация и структура информации на сайте |
Откосы грунта котлована таблица
Крутизну откосов грунтов, земляных сооружений назначают в соответствии с проектом. При благоприятных гидрогеологических условиях, т. е. при исключенной возможности оползней, сдвигов, неравномерных просадок, распыления грунта и т. д., крутизну откосов можно назначать по табл. 1, и 2.
Наибольшую крутизну откосов котлованов и траншей при производстве работ без креплений устанавливают с соблюдением действующих правил безопасности для строительно-монтажных работ (табл. 3).
Рытье котлованов и траншей с вертикальными стенками без креплений в грунтах естественной влажности и при отсутствии грунтовых вод допускается на глубину не более: 1 м в насыпных, песчаных и гравелистых грунтах; 1,25-и — в супесчаных и суглинистых грунтах; 1,5 м — в глинистых грунтах; 2 м — в особо плотных грунтах.
Отсыпку насыпей производят горизонтальными слоями, толщина которых зависит от требуемой плотности грунта, а также от способов его транспортирования и уплотнения. Наибольшая допускаемая толщина слоев при транспортировании грунта скреперами и бульдозерами составляет от 0,7 м (при глинистых и суглинистых грунтах) до 1,5 м (при песчаном грунте), а при транспортировании автомобилями соответственно от 0,5 до 1,2 м.
Обратная засыпка котлованов и траншей производится горизонтальными слоями толщиной 0,15—0,2 м при уплотнении грунта пневматическими трамбовками и 0,6—0,8 м при уплотнении грунта тяжелыми плитами.
Возведение насыпей, не требующих искусственного уплотнения, производится с запасом на осадку. Величина запаса зависит от проектной высоты насыпи, способа транспортирования грунта в насыпь и вида отсыпаемого грунта (табл. 8).
Наибольшая крутизна откосов выемок постоянных земляных сооружений
Наименование грунтов | Глубина выемки в м | Крутизна откосов выемки (отношение высоты к заложению) |
Глинистые, суглинистые, супесчаные и песчаные грунты естественной влажности и однородного напластования, не подверженные раздуванию или размыванию | до 3 3-12 | 1:1,25 1:1,50 |
Те же грунты в переувлажненном состоянии при любой высоте откоса | По индивидуальным проектам | |
Щебенистые и мергелистые грунты в зависимости от свойств, характера напластований и высоты откоса | до 12 | от 1:0,5 до 1:1,5 |
Выветривающиеся скальные грунты в зависимости от характера напластований и высоты откоса | – | от 1:0,2 до 1:1,5 |
Слабо выветривающиеся скальные грунты при отсутствии трещиноватости и падения пластов в сторону подошвы выемки | – | 1:0,1 |
Массивные невыветривающиеся свальные породы | – | 1:1,1 |
Все грунты при высоте откоса более 12 м | По индивидуальным проектам |
Предельная высота насыпей с полуторными откосами. Крутизна откосов насыпей из камня
Наименование грунтов, из которых возводится насыпь | Высота насыпи в м | Крутизна откосов насыпи |
Глинистые и пылеватые | до 6 | 1:1,5 |
Суглинистые и мергелистые | 6-7 | 1:1,5 |
Супеси, мелкий песок | 6-8 | 1:1,5 |
Средне и крупнозернистые пески | до 10 | 1:1,5 |
Гравелистые и щебеночные | 10-12 | 1:1,5 |
Легко выветривающиеся скальные породы | до 12 | 1:1,5 |
Мелкий камень крупностью до 25 см | до 6 | 1:1,33 |
То же | 6-12 | 1:1,5 |
Камень крупностью более 25 см с выкладкой откосов правильными рядами из наибоее крупных камней | до 12 | 1:1,75 – 1:1,50 |
Камень крупностью не менее 40 см но каждой стороне постели, с выкладкой откосов правильными рядами | до 5, 5-10 более 10 | 1:0,5, 1:0,65 1:1 |
Наибольшая крутизна откосов котлованов и траншей, разрабатываемых без креплений в грунтах естественной влажности, при отсутствии грунтовых вод
Наименование грунтов | Крутизна откосов при глубине выемки в м | |
до 3 | от 3 до 6 | |
Насыпные, песчаные, гравийные | 1: 1,25 | 1: 1,5 |
Супеси | 1: 0,67 | 1: 1, |
Суглинки | 1: 0,67 | 1: 0,75 |
Глины | 1: 0,5 | 1: 0,67 |
Лесс | 1: 0,5 | 1: 0,75 |
Скальные разборные | 1: 0,1 | 1: 0,25 |
Скальные плотные | 1: 0 | 1: 0,1 |
Откосы котлована
Вернуться на страницу «Котлован»
Производство земляных работ: Откосы котлована и траншеи.

Согласно СП 104-34-96:
3.7. Траншеи с вертикальными стенками могут разрабатываться без крепления в грунтах естественной влажности с ненарушенной структурой при отсутствии грунтовых вод на глубину (м):
- в насыпных песчаных и гравелистых грунтах……… не более 1;
- в супесях……………………………………………………………… не более 1,25;
- в суглинках и глинах……………………………………………. не более 1,5;
- в особо плотных нескальных грунтах…………………… не более 2.
При разработке траншей большой глубины необходимо устраивать откосы различного заложения в зависимости от состава грунта и его влажности (табл. 1).
Таблица 1
Допустимая крутизна откосов траншей
Грунт | Отношение высоты откосов к его заложению при глубине выемки, м | ||
до 1,5 | до 3,0 | до 5,0 | |
Насыпной естественной влажности | 1 : 0,67 | 1 : 1 | 1 : 1,25 |
Песчаный и гравийный влажный (ненасыщенный) | 1 : 0,50 | 1 : 1 | 1 : 1 |
Супесь | 1 : 0,25 | 1 : 0,67 | 1 : 0,85 |
Суглинок | 1 : 0 | 1 : 0,50 | 1 : 0,75 |
Глина | 1 : 0 | 1 : 0,25 | 1 : 0,50 |
Лессовидный сухой | 1 : 0 | 1 : 0,50 | 1 : 0,50 |
Скальные на равнине | 1 : 0,2 | 1 : 0,2 | 1 : 0,2 |
Откосы котлована.

Угол естественного откоса зависит от угла внутреннего трения, силы сцепления и давления вышележащих слоев. При отсутствии сил сцепления предельный угол естественного откоса равен углу внутреннего трения.
Крутизна откоса зависит от угла естественного откоса.
Крутизна откосов выемок и насыпей характеризуется отношением высоты к заложению:
h/a = 1/m
m – коэффициент откоса.
Источник: Сборник вспомогательных материалов для разработки пособия по рекультивации земель, нарушаемых в процессе разработки карьеров и строительства автомобильных дорог
3.30. Углы естественного откоса грунтов
Таблица 3.30
Грунт | Относительная влажность грунта | |||||
сухой | влажный | мокрый | ||||
градусы | отношение высоты к заложению | градусы | отношение высоты к заложению | градусы | отношение высоты к заложению | |
1 | 2 | 3 | 4 | 5 | б | 7 |
Галька | 35 | 1:1,5 | 45 | 1:1 | 25 | 1:2,25 |
Гравий | 40 | 1:1,25 | 40 | 1:1,25 | 35 | 1:1,5 |
Глина жирная | 45 | 1:1 | 35 | 1:1,5 | 15 | 1:3,75 |
Грунт насыпной | 35 | 1:1,5 | 45 | 1:1 | 27 | 1:2 |
Грунт растительный | 40 | 1:1,25 | 35 | 1:1,5 | 25 | 1:2,25 |
Песок крупный | 30 | 1:1,75 | 32 | 1:1,5 | 27 | 1:2 |
Песок средний | 28 | 1:2 | 35 | 1:1,5 | 25 | 1:2,25 |
Песок мелкий | 25 | 1:2,25 | 30 | 1:1,75 | 20 | 1:2,75 |
Суглинок легкий | 40 | 1:1,25 | 30 | 1:1,75 | 20 | 1:2,75 |
Суглинок, глина легкая | 50 | 1:0,75 | 40 | 1:1,25 | 30 | 1:1,75 |
Песок с гравием и галькой | 35 | 1:1,5 | 40 | 1:1,25 | 30 | 1:1,75 |
Супесь полутвердая | 40 | 1:1,25 | 30 | 1:1,75 | 15 | 1:3,5 |
Щебень | 40 | 1:1,25 | 45 | 1:1 | — | — |
Каменная наброска | 40 | 1:1,25 | 45 | 1:1 | — | — |
3. 31. Углы естественного откоса пород (вразрыхленном состоянии)
Таблица 3.31
Породы | Угол естественного откоса, град, для породы | ||
сухой | влажной | мокрой | |
1 | 2 | 3 | 4 |
Растительная земля | 40 | 35 | 25 |
Песок крупный | 30-35 | 32-40 | 25-27 |
Песок средний | 28-30 | 35 | 25 |
Песок мелкий | 25 | 30-35 | 15-20 |
Суглинок | 40-50 | 35-40 | 25-30 |
Глина жирная | 40-45 | 35 | 15-20 |
Гравий | 35-40 | 35 | 30 |
Торф без корней | 40 | 25 | 15 |
Скальные | 45-60 |
Угол естественного откоса — наибольший угол, который может быть образован свободным откосом сыпучего материала с горизонтом в состоянии равновесия.
Заложение откосов
Заложение откосов| к оглавлению раздела З | строительное производство | на главную | | |
| |
| Заложение откосов – обеспечение устойчивости земляных сооружений
(насыпей, выемок). Крутизна откосов характеризуется отношением
высоты земляного сооружения к заложению, то есть коэффициентом
откоса. Крутизна откоса сооружения зависит от угла естественного
откоса грунта, при котором он находится в состоянии предельного
равновесия. На угол естественного откоса влияет угол внутреннего
трения, сцепления и давления вышележащего слоя грунта. Откосы насыпей постоянных земляных сооружений делают более пологими, чем откосы выемок. Более крутые откосы допускаются при устройстве временных котлованов и траншей. Например, при суглинистых грунтах и глубине выемок до 3 м в постоянных сооружениях крутизна заложения откосов принимается 1:1,25; в постоянных насыпях – 1: 1,5; в котлованах и траншеях – 1:0,67. ЗаместительствоЗаместительство – перевод на другую работу в связи с
производственной необходимостью. Срок обязательного перевода в целях
заместительства не может превышать в общей сложности 1 месяца в
течение календарного года. Если обязанности отсутствующего работника выполняются его штатным заместителем или помощником (при отсутствии должности заместителя), разница в окладах не выплачивается. Не выплачивается разница в окладах и главному инженеру в период замещения им руководителя предприятия. Премия замещающему работнику выплачивается по условиям и в размерах, установленных для должности замещаемого им работника, однако она начисляется на его должностной оклад (на разницу в окладах премия не начисляется). При возложении на рабочего исполнения обязанностей служащего оплата
труда и премирование на время замещения производится по выполняемой
работе. В тех случаях, когда заработок рабочего за время замещения
(с учетом разницы в окладах и премии) окажется ниже среднего
заработка по его основной должности (работе), за ним сохраняется
средний заработок. |
Организационные, контрольно-распорядительные и инженерно-технические услуги
в сфере жилой, коммерческой и иной недвижимости. Московский регион. Официально.
stroyverno.ru – 2009-2021 © – Строй Верно ру
Определение размеров котлованов и траншей
Для расчета строительных работ при разработке котлованов и траншей, необходимо знать их основные размеры: глубину (Н), ширину (В) и длину (L).
Глубина разработки котлованов и траншей принимается по проектным данным: от «черной» отметки поверхности земли до отметки заложения основания под фундаменты или подстилающего слоя под полы и уменьшается на толщину срезки растительного грунта, если объем среза подсчитывается отдельно.
При определении размеров в плане (ширины и длины) котлована или траншеи с вертикальными стенками учитывают размеры подвала и фундаментов, включая толщину гидроизоляции, толщину опалубки и креплений, расстояния со всех сторон между сооружением и стенкой котлована (траншеи) – 0,2 м, а при необходимости спуска людей в котлован – не менее 0,7 м.
Для котлована, с откосами определяются размеры котлована понизу и поверху: ширина (В) и длина (L).
Размеры понизу (В , L ) определяются габаритами сооружения с учетом расстояния между сооружением и подошвой откоса (не менее 3 м). Размеры поверху определяются с учетом крутизны откосов:
Вв = Вн + 2Вотк
где:
Вотк – ширина (заложение) откоса, м.
Крутизна откоса характеризуется коэффициентом откоса- отношением глубины выемки к заложению откоса:
kотк = H/ Вотк
Отсюда:
Вотк = H / kотк
Или:
Вв = Вн + 2 H / kотк
Объем земляных работ (V) при разработке котлованов с откосами определяется по формулам:
для котлована прямоугольной формы
Vк = H /6 * ( Sн + Sв + ( Bн + Bв )*( Lн + Lв ))
где:
Sн и Sв – площадь котлована соответственно понизу и поверху, м2;
для котлована квадратной формы
Vк = H /3 * ( Sн + Sв + ( Sн * Sв) * 0,5)
для котлована круглого в плане
Vк = πH / 3 * (R2 + r2 + Rr)
где:
R и r – радиусы верхнего и нижнего основания котлована;
для котлована, имеющего форму многоугольника
Vк = H /6 * ( Sн + Sв + 4 Sср )
где:
S ср – площадь сечения по середине его высоты, м2. Приведенные формулы пригодны для определения объемов небольших котлованов (шириной менее 15 м). В этом случае они могут разрабатываться экскаватором, находящимся на поверхности земли (типа «драглайн» и «обратная лопата»).
При ширине котлована более 15 м земляные работы выполняются экскаватором типа «прямая лопата», который требуется опустить на дно котлована.
Если котлован разрабатывается экскаватором с прямой лопатой, то, к объему котлована необходимо прибавить объем земляных работ для устройства въездов в него.
Число въездов должно быть предусмотрено проектом организации строительства, а объем одного въезда подсчитывается по формуле:
Vв = (6 + 1,5 H) ∙ 4 h3
где:
Н– глубина котлована.
В случаях, когда котлован разрабатывается сверху (экскаватором-драглайном или обратной лопатой), а зачищают котлован бульдозером, следует к объему котлована прибавить объем земляных работ для устройства въезда бульдозера. Число въездов определяется проектом организации строительства, а объем въезда подсчитывается по формуле:
Vв = (4 + H) * 2 h3
Размеры траншей определяются в зависимости от размеров фундаментов, диаметра прокладываемых труб, способа производства работ. Расстояния между конструкциями и стенками траншей понизу принимаются в том же порядке, что и для котлованов.
Наименьшая ширина траншей по дну при разработке грунта одноковшовыми экскаваторами соответствует ширине режущей кромки ковша с добавлением 0,15м- в песках и супесях; 0,1м- в глинистых грунтах; 0,4м- в разрыхленных скальных и мерзлых грунтах.
Ширина режущей кромки ковша, м.
Вид оборудования экскаватора | Объем ковша, м3 | Средняя ширина режущей кромки ковша, м |
Обратная лопата | 0,15 0,25-0,3 0,35 0,5 0,65 1 | 0,7 0,85 0,95 1 1,15 1,2 |
Драглайн | 0,25-0,3 0,35 0,5 0,75 1 | 0,65 0,95 1 1,25 1,4 |
Ширина по дну траншей с вертикальными стенками для прокладки трубопроводов принимается по следующей таблице.
Определение ширины траншей для прокладки трубопроводов.
Наименование трубопроводов и способ укладки | Ширина траншей, принимаемая равной диаметру трубопровода с добавлением к нему следующих величин, м | ||
без креплений | с креплением | со шпунтовым ограждением | |
Стальные и чугунные трубопроводы | |||
|
0,3 |
0,6 |
0,7 |
|
0,5 | 0,8 | 0,9 |
|
0,8 | 1,1 | 1,2 |
Трубопроводы из бетонных, железо бетонных, асбестоцементных, керамических и пластмассовых раструбных труб диаметром, м; | |||
|
0,6 | 0,9 | 1,0 |
|
1,0 | 1,3 | 1,4 |
Трубопроводы из бетонных и железобетонных труб на фальцах и муфтах диаметром, м: | |||
0,8 | 1,1 |
14.

14.3.1. Общие сведения
Расчеты откосов выполняются для определения устойчивости очертания откоса при минимальном объеме земляных работ или для определения коэффициента устойчивости откоса того или иного очертания. При расчетах рассматривается плоская задача. За расчетную модель грунтового массива, ограниченного откосом, принимается бесконечно длинное призматическое (или цилиндрическое — соответственно форме откоса) тело с горизонтальными образующими, подверженное действию сил, перпендикулярных к образующим и равномерно распределенных в их направлении (рис. 14.5, а). При такой расчетной модели компоненты напряжений в прямоугольной системе координат xyz (ось z параллельна образующим) не зависят от координаты z, и касательные напряжения в плоскости, нормальной к оси z (в плоскости поперечного сечения), равны нулю. Это позволяет рассматривать участки откоса единичной протяженности (∆z = 1) и вести расчет плоского сечения (в плоскости ху — рис. 14.5, б). Расчеты выполняются исходя из совместного решения уравнений статики и предельного состояния на сдвиг грунта, обладающего внутренним трением и сцеплением (метод предельного равновесия).
Условие равновесия грунта на какой-либо площадке имеет вид:
τ ≤ σ tg φ + c(14.1)
[знак равенства в условии (14.1) соответствует предельному состоянию].
Если в каждой точке какой-нибудь зоны грунтового массива существуют площадки, на которых соблюдается знак равенства условия (14.1), а на остальных площадках τ < σ tg φ + c, то эта зона находится в предельном состоянии. Такое состояние возникает, в частности, в зоне, прилегающей к откосу определенного (в зависимости от параметров φ и с грунта и действующей на него нагрузки) очертания, называемого предельным.
Рис. 14.5. Расчетная схема откоса (плоская задача)
Откосы круче предельных существовать не могут. В грунте, обладающем внутренним трением и сцеплением, предельный откос имеет, как правило, криволинейное очертание — крутое (часто близкое к вертикальному или даже в форме нависающего свода) вверху и постепенно уполаживающееся книзу (рис. 14.6). В грунтах, обладающих только внутренним трением (без сцепления), например в чистых песках, предельный откос плоский, наклоненный к горизонту под углом внутреннего трения. В грунтовом массиве, ограниченном предельным откосом, образуется два семейства поверхностей скольжения в общем случае — цилиндрических, в определенных случаях (в частности, в грунтах, обладающих только трением) — плоских. При рассмотрении плоского сечения поверхности скольжения интерпретируются линиями скольжения (рис. 14.7).
Рис. 14.6. Предельные очертания контуров откосов
а — без нагрузки; б — при вертикальной равномерно распределенной нагрузке на поверхности
Рис. 14.7. Сетка линий скольжения в грунтовом массиве, ограниченном предельным откосом
1 — линии скольжения I (i) семейства; 2 — узловые точки; 3 — линии скольжения II (j) семейства
14.3.2. Построение предельных откосов
Для практически однородных грунтов, обладающих внутренним трением и сцеплением, предельный откос может быть построен по рис. 14.8, интерпретирующему таблицы предельных контуров откосов. Эти таблицы составлены институтом Фундаментпроект [3] по формулам В. В. Соколовского [4] в безразмерных координатах для нагрузки на поверхности грунта, соответствующей весу слоя грунта толщиной, равной предельной высоте вертикального откоса, определяемого по формуле
Моргулис М.Л., Иванова Л.И. Таблицы и графики для построения контуров откосов и определения напряжений в теле грунтового массива
Соколовский В.В. Статика сыпучей среды
,(14.2)
где [2]
Моргулис М.Л. О запасе прочности оснований. — Основания, фундаменты и механика грунтов, № 1, 1976. с. 38-39
и ;(14.3)
;(14.4)
(величина h‘0 может быть определена по рис. 14.9). Если нагрузка на поверхности грунта отсутствует, то верхнюю часть предельного откоса высотой h0 принимают вертикальной, а остальную (нижнюю) часть строят по рис. 14.8. Для перехода от безразмерных координат х‘ и у‘ к размерным х и у служат формулы:
x = c‘x‘/γI и y = c‘y‘/γI.
(14.5)
Построенный контур предельного откоса следует аппроксимировать ломаной линией с размещением на ней берм и площадок.
14.3.3. Определение угла плоских откосов при горизонтальной поверхности грунта
Крутизна плоских откосов высотой до 5 м [5] определяется по табл. 14.1. В практически однородных грунтах крутизна откосов высотой более 5 м может быть определена по графикам института Фундаментпроект (рис. 14.10), дающим зависимость угла наклона плоского откоса к горизонту θ0 от c‘/(γIH0) и φ’ (где H0 — высота откоса м). Если в результате определения угла θ0 по рис. 14.10 откос окажется круче допускаемого по табл. 14.1, то его крутизну следует принимать по табл. 14.1.
СНиП III-8-76. Земляные сооружения
Пример 14.1. Требуется определить допустимый угол плоскою откоса высотой 8 м в слое глин. Расчетные характеристики глин: φ = 16°, cI = 30 кПа, γI = 20 кН/м3. Требуемое значение коэффициента устойчивости — 1,2.
Решение. По формулам (14.3) определяем:
; кПа.
Пользуясь графиком (см. рис. 14.10), по c’/(γIH0) = 25/(20 · 8) = 0,156 и φ’ = 13,5° путем интерполяции между φ’ = 10° и φ’ = 15° находим:
.
Так как по расчету крутизна откоса получилась больше допустимой по табл. 14.1 (63°), принимаем крутизну откоса по табл. 14.1, т.е. 1:0,5.
Рис. 14.8. К расчету предельных откосов
а — большой высоты; б — небольшой высоты
Рис. 14.9. К определению вспомогательной величины h‘0
ТАБЛИЦА 14.1. НАИБОЛЬШАЯ КРУТИЗНА ГРУНТОВЫХ ОТКОСОВ
Грунты | Наибольшая крутизна откосов (отношение высоты к заложению) при глубине (высоте), м, до | ||
1,5 | 3 | 5 | |
Насыпные Песчаные и гравийные влажные (ненасыщенные) Глинистые: супесь суглинок глина Лессы и лессовидные сухие Моренные: песчаные, супесчаные суглинистые | 1:0,67 1:0,5 1:0,25 1:0 1:0 1:0 1:0,25 1:0,2 | 1:1 1:1 1:0,67 1:0,5 1:0,25 1:0,5 1:0,57 1:0,5 | 1:1,25 1:1 1:0,85 1:0,75 1:0,5 1:0,5 1:0,75 1:0,65 |
Примечания:
- 1.
При напластовании различных видов грунта крутизну откоса для всех пластов надлежит назначать по более слабому виду грунта.
- 2. Ширина полок и крутизна откосов траншей для совмещенной прокладки трубопроводов должны назначаться проектом.
- 3. Крутизна откосов для моренных грунтов установлена для районов Крайнего Севера европейской части СССР при наличии сильно выраженного структурного сцепления (цементации) и при разработке их без предварительного рыхления взрывным способом.
- 4. К насыпным грунтам относятся грунты, пролежавшие в отвалах менее 6 мес. и не подвергавшиеся искусственному уплотнению (проездом, укаткой и т. п.).
Индекс крутизны склона
Самый простой способ определить наклон площади в процентах – это измерить изменение высоты (высота над измеренным расстоянием), затем рассчитайте процент уклона. Используйте следующую формулу для определения наклона:
Подъем Ã · Ход = Наклон%
ИЛИ
(изменение отметки Ã · измеренное расстояние = уклон%)
например 30 метров ¸ 100 метров = 0,3 или 30%
Расчет индекса крутизны склона для карта области
Этапов:
Рассчитать площадь карты в км²
Наложение сетки 10 X 10 поверх карты
Рассчитать% уклона для каждого квадрата сетки
Представить результаты в виде среднего по площади или среднего наклона для данной области.
(см. пример диаграммы ниже)
График индекса угла наклона
Прозрачная сетка (11 X 11)
Наклон (%) | Приблизительные градусы | Терминология |
---|---|---|
0-0.5 | 0 | уровень |
0,5 – 2 | 0,3 – 1,1 | Почти | уровень
2–5 | 1,1 – 3 | Очень пологий спуск |
5–9 | 3–5 | Пологий склон |
9–15 | 5 – 8,5 | Умеренный уклон |
15–30 | 8.![]() | Сильный уклон |
30-45 | 16,5 – 24 | Очень сильный уклон |
45 – 70 | 24–35 | Крайний спуск |
70–100 | 35–45 | Крутой склон |
> 100 | > 45 | Очень крутой склон |
Стандартные дескрипторы уклона

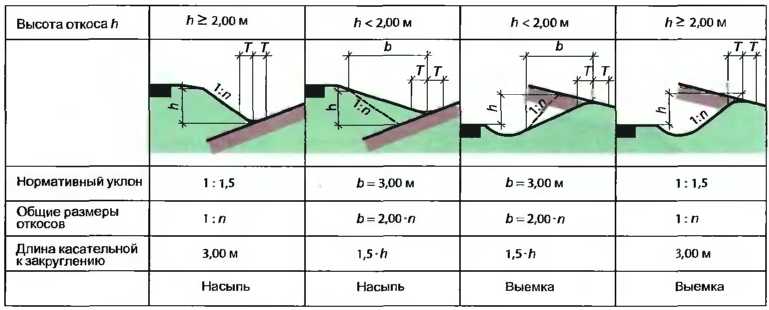

Устройство для создания профиля откоса с использованием углов откоса
Расчет уклона и общего уклона в архитектуре
Архитекторы постоянно предоставляют информацию об уклоне на своих чертежах, используя градиенты, градусы или проценты в зависимости от приложения.Например, крыши обозначаются градиентами, а поперечные уклоны тротуаров обычно указываются в градусах. Полезно понять, как рассчитать каждый метод.
Существует три различных способа указать наклон поверхности относительно горизонтальной плоскости: градусы, уклон и процент.
Расчет градиента наклона
Градиенты уклона записываются как Y: X, где Y – это единичная величина подъема, а X – пробег. Оба числа должны использовать одни и те же единицы измерения.Например, если вы путешествуете на 3 дюйма по вертикали и 3 фута (36 дюймов) по горизонтали, наклон будет 3:36 или 1:12. Это читается как «наклон один к двенадцати».
Расчет процента уклона
Процент уклона рассчитывается так же, как и уклон. Преобразуйте приближение и бег в те же единицы, а затем разделите приближение на разбег. Умножьте это число на 100, и вы получите наклон в процентах. Например, подъем 3 дюйма, разделенный на пробег 36 дюймов = 0,083 x 100 = 8.Уклон 3%.
Расчет уклона в градусах
Самый сложный способ вычисления наклона – в градусах, и для этого требуется немного математики средней школы. Тангенс данного угла (в градусах) равен подъему, деленному на пробег. Следовательно, величина, обратная тангенсу подъема, деленная на длину пробега, даст угол.
Таблица общих наклонов в архитектуре
В таблице ниже показаны некоторые распространенные уклоны. Для полов с уклоном 1:20 поручни не требуются, но все, что круче 1:20, считается пандусом и требует поручней.Пандусы с уклоном 1:12 – это максимальный уклон, разрешенный правилами ADA, и для них требуются поручни. Федеральные коды ADA указывают, что максимальный поперечный уклон доступного маршрута составляет 1:48, что чуть больше 2%. Однако мы видели некоторые юрисдикции, которые разрешают максимальный поперечный уклон 1:50.
Градусы | Градиент | Процент |
---|---|---|
0,6 ° | 1: 95,49 | 1,0% |
1 ° | 1: 57.29 | 1,7% |
1,15 ° | 1: 50 | 2% |
1,19 ° | 1: 48 | 2,08% |
2,86 ° | 1: 20 | 5% |
4,76 ° | 1: 12 | 8,3% |
7,13 ° | 1: 8 | 12,5% |
10 ° | 1: 5,67 | 17,6% |
14,04 ° | 1: 4 | 25% |
15 ° | 1: 3.![]() | 26,8% |
26,57 ° | 1: 2 | 50% |
30 ° | 1: 1,73 | 57,7% |
45 ° | 1: 1 | 100% |
56,31 ° | 1: 0,67 | 150% |
60 ° | 1: 0,6 | 173,2% |
63,43 ° | 1: 0,5 | 200% |
78,69 ° | 1: 0.2 | 500% |
89,43 ° | 1: 0,1 | 1000% |
90 ° | 1: 0 | инф. |
Скаты крыши
Наклоны крыши идентифицируются с помощью метода градиента, описанного выше, где высота подъема варьируется, но обычно высота подъема составляет 12. На некоторых очень крутых крышах вы можете увидеть перевернутый уклон, так что подъем изменяется, но подъем сохраняется как 12.
Кровля с малым уклоном
Кровли с низким уклоном имеют уклон 3:12 или меньше. У них должна быть мембранная кровельная система для обеспечения водонепроницаемости.
Градиент крыши | Градусов | Процент |
---|---|---|
1/4: 12 | 1,19 ° | 2,08% |
1/2: 12 | 2,39 ° | 4,17% |
1: 12 | 4,76 ° | 8,3% |
2: 12 | 9,46 ° | 16,67% |
3: 12 | 14.04 ° | 25% |
Крутые крыши
Все, что выше 3:12, считается крутой крышей и может быть покрыто металлическими панелями, черепицей или черепицей – эти крыши проливают воду и не считаются водонепроницаемыми.
Градиент крыши | Градусов | Процент |
---|---|---|
4: 12 | 18,43 ° | 33,33% |
5: 12 | 22,62 ° | 41,67% |
6: 12 | 26.57 ° | 50% |
7: 12 | 30,26 ° | 58,33% |
8: 12 | 33,69 ° | 66,67% |
9: 12 | 36,87 ° | 75 % |
10: 12 | 39,81 ° | 83,33% |
11: 12 | 42,51 ° | 91,67% |
12: 12 | 45 ° | 100% |
Калькулятор градусов, градиента и уклона
Наклон или уклон линии описывает направление и крутизну линии. Уклон может быть выражен в углах, уклонах или ступенях.
Наклон, выраженный как Угол
S угол = tan -1 (y / x) (1)
где
S угол = угол (рад, градусы (°))
x = горизонтальный участок (м, футы ..)
y = вертикальный подъем (м, футы …)
Пример – уклон как угол
Уклон как угол при высоте 1 м на расстоянии 2 м можно рассчитать как
S угол = загар -1 ((1 м) / (2 м))
= 26.6 °
Уклон, выраженный как Уклон
S Уклон (%) = (100%) y / x (2)
, где
Уклон (%) = Уклон (%) )
Пример – Уклон как уклон
Уклон как уклон для отметки 1 м на расстоянии 2 м можно рассчитать как
S уклон (%) = (1 м ) / (2 м)
= 50 (%)
Уклон и уклон крыши
Уклон кровли – это уклон, создаваемый стропилами. Вы можете найти уклон крыши в виде x: 12, например 4/12 или 9/12.
Уклон кровли в форме x: 12 может быть выражен в ступенях как
Степень S (%) = (100%) x / 12 (3)
Пример – Изображение крыши 4/12 для степени
S уклон (%) = (100%) 4/12
= 33,3%
Уклон крыши в форме x: 12 может быть выражен в углах как
S угол = tan -1 (x / 12) (3b)
Пример – Изображение крыши 4/12 как угол
S угол = tan -1 (4/12)
= 18.4 °
Калькулятор наклона или уклона
Расчет угловых градусов, уклона и длины уклона.
y – вертикальный подъем (м, футы, дюймы ….)
x – горизонтальный проход (м, футы, дюймы ….)
(включить всплывающее окно)
Диаграмма наклона или уклона
Используйте эту диаграмму для оценки наклона или уклона. Измерьте горизонтальный пробег и вертикальный подъем и нарисуйте линии на диаграмме, чтобы оценить наклон.
Загрузите и распечатайте диаграмму уклона / уклона
Уклоны в зависимости от уклонов и% уклонов
Уклон | ||||||||
---|---|---|---|---|---|---|---|---|
Угол (градусы) | Уклон% | |||||||
Y | X | |||||||
0,1 | 1 | 573,0 | 0,17 | |||||
0,2 | 1 | 286.5 | 0,35 | |||||
0,3 | 1 | 191,0 | 0,52 | |||||
0,4 | 1 | 143,2 | 0,70 | |||||
0,5 | 1 | 114,6 | 0,87 | |||||
0,57 | 1 | 100 | 1 | |||||
0,6 | 1 | 95,49 | 1,05 | |||||
0,7 | 1 | 81.![]() | 1,22 | |||||
0,8 | 1 | 71,62 | 1,40 | |||||
0,9 | 1 | 63,66 | 1,57 | |||||
1 | 1 | 57,29 | 1,75 | 900|||||
2 | 1 | 28,64 | 3,49 | |||||
3 | 1 | 19,08 | 5,24 | |||||
4 | 1 | 14.30 | 6,99 | |||||
5 | 1 | 11,43 | 8,75 | |||||
5,74 | 1 | 10 | 10 | |||||
6 | 1 | 9,514 | 10,549 | 1 | 9,514 | 10,549 | ||
7 | 1 | 8,144 | 12,3 | |||||
8 | 1 | 7,115 | 14,1 | |||||
9 | 1 | 6.314 | 15,8 | |||||
10 | 1 | 5,671 | 17,6 | |||||
11 | 1 | 5,145 | 19,4 | |||||
12 | 1 | 4,705 | 21,349 | |||||
13 | 1 | 4,331 | 23,1 | |||||
14 | 1 | 4,011 | 24,9 | |||||
15 | 1 | 3.![]() | 26,8 | |||||
16 | 1 | 3,487 | 28,7 | |||||
17 | 1 | 3,271 | 30,6 | |||||
18 | 1 | 3,078 | 32,5 | |||||
19 | 1 | 2,904 | 34,4 | |||||
20 | 1 | 2,747 | 36,4 | |||||
21 | 1 | 2.605 | 38,4 | |||||
22 | 1 | 2,475 | 40,4 | |||||
23 | 1 | 2,356 | 42,4 | |||||
24 | 1 | 2,246 | 44,5 | |||||
25 | 1 | 2,145 | 46,6 | |||||
26 | 1 | 2,050 | 48,8 | |||||
27 | 1 | 1.963 | 51,0 | |||||
28 | 1 | 1,881 | 53,2 | |||||
29 | 1 | 1,804 | 55,4 | |||||
30 | 1 | 1,732 | 57,7 | |||||
31 | 1 | 1,664 | 60,1 | |||||
32 | 1 | 1,600 | 62,5 | |||||
33 | 1 | 1.![]() | 64,9 | |||||
34 | 1 | 1,483 | 67,5 | |||||
35 | 1 | 1,428 | 70,0 | |||||
36 | 1 | 1,376 | 72,7 | |||||
37 | 1 | 1,327 | 75,4 | |||||
38 | 1 | 1,280 | 78,1 | |||||
39 | 1 | 1.235 | 81,0 | |||||
40 | 1 | 1,192 | 83,9 | |||||
41 | 1 | 1,150 | 86,9 | |||||
42 | 1 | 1,111 | 90,0 | |||||
43 | 1 | 1,072 | 93,3 | |||||
44 | 1 | 1,036 | 96,6 | |||||
45 | 1 | 1.000 | 100,0 | |||||
46 | 1 | 0,9657 | 103,6 | |||||
47 | 1 | 0,9325 | 107,2 | |||||
48 | 1 | 0,9004 | 111,1 | |||||
49 | 1 | 0,8693 | 115,0 | |||||
50 | 1 | 0,8391 | 119,2 | |||||
51 | 1 | 0.![]() | 123,5 | |||||
52 | 1 | 0,7813 | 128,0 | |||||
53 | 1 | 0,7536 | 132,7 | |||||
54 | 1 | 0,7265 | 137,6 | |||||
1 | 0,7002 | 142,8 | ||||||
56 | 1 | 0,6745 | 148,3 | |||||
57 | 1 | 0.6494 | 154,0 | |||||
58 | 1 | 0,6249 | 160,0 | |||||
59 | 1 | 0,6009 | 166,4 | |||||
60 | 1 | 0,5774 | 173,2 | 1 | 0,5543 | 180,4 | ||
62 | 1 | 0,5317 | 188,1 | |||||
63 | 1 | 0.5095 | 196,3 | |||||
64 | 1 | 0,4877 | 205,0 | |||||
65 | 1 | 0,4663 | 214,5 | |||||
66 | 1 | 0,4452 | 224,649 | 1 | 0,4245 | 235,6 | ||
68 | 1 | 0,4040 | 247,5 | |||||
69 | 1 | 0.![]() | 260,5 | |||||
70 | 1 | 0,3640 | 274,7 | |||||
71 | 1 | 0,3443 | 290,4 | |||||
72 | 1 | 0,3249 | 307,847 | 1 | 0,3057 | 327,1 | ||
74 | 1 | 0,2867 | 348,7 | |||||
75 | 1 | 0.2679 | 373,2 | |||||
76 | 1 | 0,2493 | 401,1 | |||||
77 | 1 | 0,2309 | 433,1 | |||||
78 | 1 | 0,2126 | 470,549 | 79 | 1 | 0,1944 | 514,5 | |
80 | 1 | 0,1763 | 567,1 | |||||
81 | 1 | 0.1584 | 631,4 | |||||
82 | 1 | 0,1405 | 711,5 | |||||
83 | 1 | 0,1228 | 814,4 | |||||
84 | 1 | 0,1051 | 951,449 | 85 | 1 | 0,08749 | 1143 | |
86 | 1 | 0,06993 | 1430 | |||||
87 | 1 | 0.![]() | 1908 | |||||
88 | 1 | 0,03492 | 2864 | |||||
89 | 1 | 0,01746 | 5729 | |||||
90 | 1 | 0,00000 | ∞ |
Добавить комментарий
