Автокран ZOOMLION QY50V532, грузоподъемность 50 тон, длина стрелы
42.1 м., длина гуська 16.2 м.

Автокран ZOOMLION QY50V532

Внимание!
Цены уточняйте у наших менеджеров!

ZOOMLION

Описание

• Описание
• Характеристики
• Фотографии
• Нужны запчасти?

• Описание
• Характеристики
• Фотографии
• Нужны запчасти?

Описание

Автокран ZOOMLION QY50V532

• Совершенно новое повышение качества классической модель машины в отрасли подъемных автокранов ZOOMLION
• Применяются специальные шасси своего производства, привод 8×4.
• Применяется двигатель Weichai (Вэй Чай). Данный двигатель специально разрабатывается для частной эксплуатации крана в низко скоростном рабочем режиме, обеспечиваются большой момент кручения при запуске машины в целом, хорошая характеристика трогания, быстрое ускорение машины в целом, хорошая подъёмнопредолеваемости.
• Вариатор с 9-ми передачами характеризуется плавное переключении скоростей, простота в конструкцией и удобным в ремонт
• Главная стрела шестигранного сечения имеет длину 42 метров, самая длинная в китайской отрасли, имеет отличительную грузоподъёмную силу. Своеобразно проектируемая ползунковая опора стрела дуги большого круга(получив государственный патент) характеризуется более равномерность расположения напряжения, большой несущей способностью, удобным регулированием.
• Пропорциональное управление с серводействием. Применяются выравнивание давления и нагрузочная обратная связь, рабочая скорость не подвергается влиянию изменения нагрузки, стабильность хорошая, потеря мощность системы мала.
  Импортная рукоятка управления с серводействием обеспечивает хорошее микродействие всех действия, снижает трудовую интенсивность оператора. Быстро осуществляюся комбинированные действия, значительно повышается рабочая эффективность
• Поворотный механизм имеет такие функции, как автоматическая защита от перенагрузки, ударная буферизация, гидравлическое торможение с нейтральным положением и свободная раскрутка. В процессе быстрого запуска, стопа поворота с ускорением скорости и уменьшением скорости может поддерживается синхронный поворот стрелы, стального каната и поднимаемого груза, в максимальной степени уменьшается колебание стрелы и поднимаемого груза.
• Через серию оптимизированного проектирования, например добавка радиатора гидравлической системы, вышележащий масляный бак с большим объёмом и так далее, повышается экзотермический гидравлической системы. Время непрерывной работы более на 2-3 раза в одной и той же отрасли.
• Рабочая лампа опоры удобна для работы ночью.
• Устанавливается высококачественный моментальный ограничитель, который имеет высокую точность и полное отображение, работа по навесной сборке более безопасна.

Характеристики

<Характеристики	Автокран ZOOMLION QY50V532
Производитель:	ZOOMLION
Модель:	QY50V532
Модель шасси:	ZLJ5419JQZ50V
Габаритные характеристики
Общая ДхШхВ (мм):	13300×2750×3650
Передняя\задняя подвеска:	2620/2275
Продольное расстояние опорного домкрата (мм):	5920
Поперечное расстояние опорного домкрата (мм):	6900(полностью выдвиженый) 4700(полувыдвиженый)
Длина главной стрелы (сложенном виде) (мм):	11100
Длина главной стрелы (разложенном виде) (мм):	42000
Возвышающий угол главной стрелы (°):	-2~80
Колесная база (мм):	1450+4000+1350
Передняя колея, (мм):	2220/2220
Задняя колея, (мм):	2055/2055
Весовые характеристики
Снаряженная масса (общая масса) (кг):	41000
Снаряженная масса (кг):	40870
Нагрузка на ось передний мост (кг):	15000
Нагрузка на ось задний мост (кг):	26000
Максимальная расчетная нагрузка на ось (переднюю/заднюю), (кг):	7500/7500/26000
Производительность
Макс. Скорость (км/ч):	76
Мин. диаметр поворота (м):	≤24
Мин. радиус поворота(мм):	6500
Мин. дорожный просвет (мм):	280
Тормозной путь (при скорости 30 км/ч) (м):	10
Макс. преодолеваемость:	30
Расход топлива на 100 км (л):	48
Объем топливного бака, (л):	300
Двигатель
Модель:	Weichai WP10.336
Тип:	Рядное расположение цилиндров, 6-ти цилиндровый, с турбонаддувом
Объем двигателя (л):	9.726
Тип топливо:	Дизель
Номинальная мощность(kW/(r/min. )):	247/(2200)
Номинальный крутящий момент двигателя(N.m/(r/min.)):	1250/1200~1600
Скорость вращение двигателя (rpm.):	2200
Экологический класс:	Евро-4
Коробки передач
Модель:	9JS150T-B
Тип:	Механическая
Количество передач:	9 передач переднего хода, 1 передача заднего хода
Передаточное отношение:	Передача переднего хода 12.65/8.38/6.22/4.57/3.40/2.46/1.83/1.34/1.00 Передача заднего хода 13.22
Система рулевого управления
Тип рулевого управления:	Рулевое колесо
Внешний диаметр рулевого колеса, (мм):	480
Модель рулевого механизма:	PY-ZJ120C-Z/Y
Тип рулевого механизма:	Рулевой механизм с гидроусилителем
Модель масляного насоса:	QC32/13-WP-PY
Тип масляного насоса:	Шестеренчатый
Рулевой вал:	Карданная муфта
Рабочих характеристики подъема
Макс. Общая номинальная грузоподъемность (кг):	50000
Мин. рабочий радиус (м):	3
Радиус поворота (м):	3.065
Макс. грузовой момент основной стрелы (kN.m):	1764
Макс. грузовой момент полностью выдвинутой стрелы (kN.m):	588
Высота подъема основная стрела (м):	11.6
Высота подъема полностью выдвинутой стрелы (м):	42.1 (Деформация стрелы не учитывается)
Высота подъема гуська(м):	16.2
Высота подъема полностью выдвинутой стрелы + гусек (м):	58.3 (Деформация стрелы не учитывается)
Рабочая скорость
Скорость подъема (одной строкой) главная лебедка (м/мин):	130
Скорость подъема (одной строкой) вспомогательная лебедка (м/мин):	72
Время подъёма грузоподъёмной стрелы основной стрелы (с):	50
Время подъёма грузоподъёмной стрелы (с):	95
Поворотная скорость (r/min):	0~2
Шины
Размер резины(шины):	12. 00-20
Количество колес (шт):	12
Количество осей:	4

Габаритные размеры Автокран ZOOMLION QY50V532

Грузовысотные характеристики на Автокран ZOOMLION QY50V532







Фотографии

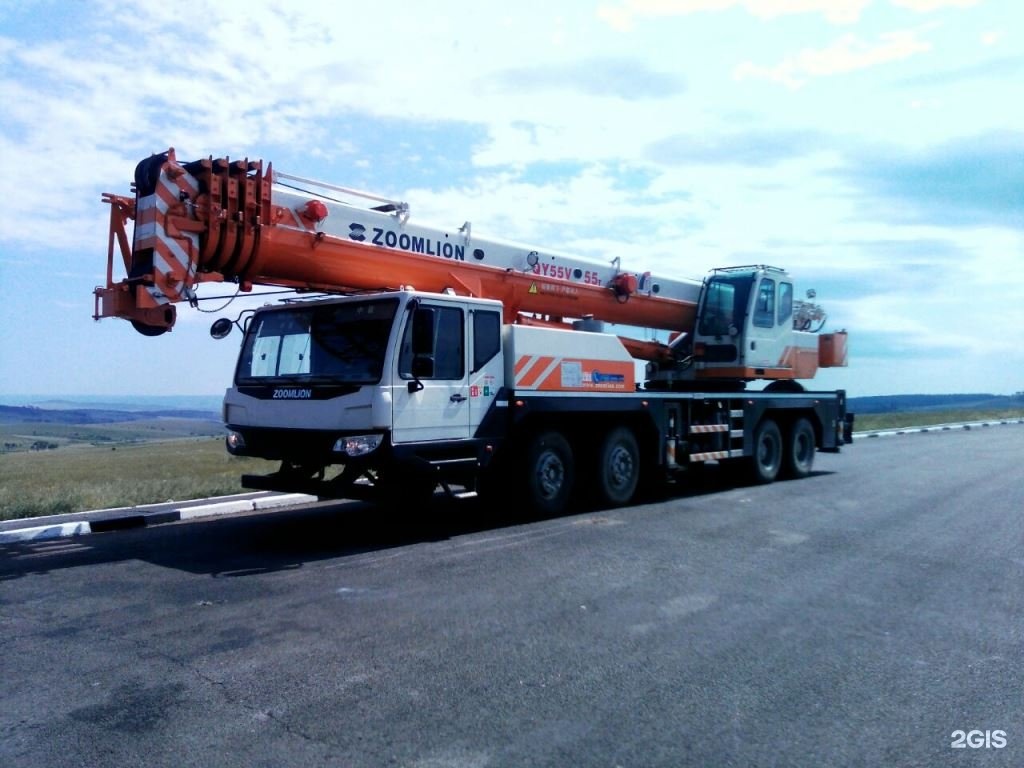

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

• Автокран ZOOMLION QY50V532

Нужны запчасти?

. ..

Обзор автокрана Zoomlion QY50V грузоподъемностью 50 тонн

Компания Zoomlion не так давно выпустила на рынок строительной техники автокраны серии V, изготовленные компанией Puyuan. Для этого новейшего поколения оборудования китайского производителя характерна высокая производительность (хотя с самыми большими автокранами конкурировать по этому параметру ему сложно), привлекательный дизайн и высокие эксплуатационные показатели. Практически каждый автокран zoomlion – это экономичная, стабильная в эксплуатации машина, позволяющая в значительной степени снижать затраты на ее содержание и обслуживание по сравнению с кранами других марок.

Автокран Zoomlion QY50V – одна из таких моделей данной линейки. Он заслуженно завоевал и продолжает получать самые высокие награды на международных выставках строительной и промышленной техники. На сегодняшний день он широко популярен среди предпринимателей разных уровней и из множества отраслей.

Этот гидравлический китайский автокран установлен на шасси PY5400, имеющим шесть осей и укомплектован мощным 6 — цилиндровым двигателем мощностью в 260 кВт. Благодаря гидравлической системе им легко и просто управлять. При всей мобильности, этот автокран 50 тонн груза поднимет легко и непринужденно. Он имеет множество функций, обеспечивающих глубокую систему безопасности для работы на нем. Для выполнения функции защиты автокран Zoomlion имеет полностью автоматический ограничитель времени с функциями обнаружения и предупреждения, работающими в автоматическом режиме.

Его устройство изготовлено с учетом безопасности не только водителя, но и грузов: гидравлический ограничитель, находящийся на боковых поверхностях Zoomlion QY50V эффективно предупреждает столкновение грузов при их подъеме. Этот автокран 50 тонн имеет специальное автоматическое устройство, контролирующее давление. Его работа направлена на эффективное предотвращение повторного опускания крана во время подъема и обеспечение безопасного выполнения монтажных работ. Дополнительная защита троса от скручивания обеспечивает высокую результативность подъемных операций и значительно продлевает срок эксплуатации троса. Благодаря высокому поворотному столу, установленному в задней части Zoomlion QY50v, двигающемуся как по часовой стрелке, так и против нее, выполнять работу значительно проще в таком диапазоне, который требуется в конкретный момент.

Особого внимания в этой модели автокрана заслуживает кабина оператора. Множество устройств для удобства и комфорта делают пребывание в этом просторном помещении максимально приспособленным для качественной работы. Шторка на окне эффективно защищает от ультрафиолетовых лучей, для работы в жаркую погоду предусмотрен кондиционер, а в прохладную — обогреватель. Самое главное рабочее место оператора – эргономичное регулируемое сидение, имеет амортизатор и подушку, благодаря всем этим устройствам заметно снижается усталость работника при выполнении трудоемких действий. Кран Zoomlion оборудован объемным жидкокристаллическим экраном, который отображает обстановку во время подъема, а ударостойкий датчик давления может показывать в любой момент уровень рабочего давления, и это позволяет работы по подъему проводить наиболее эффективно.

Верхняя часть крана Zoomlion QY50V управляется при помощи ручного пропорционального управления, а также посредством электрогидравлического пропорционального управления. Пропорциональное ручное управление в своем роде уникально: оно сочетает в себе все преимущества рычажного (традиционного) и электрогидравлического пропорционального управления. При этом, благодаря принципу рычажного управления, сохраняется удобный и простой принцип работы и экономичное обслуживание машины, также система пропорционального управления осуществляет компенсацию давления и реализует функцию обратной связи с учетом нагрузки. Функции компенсирования давления и обратной связи при учете нагрузки в системе электрогидравлического пропорционального управления ликвидируют влияние модификации нагрузки на рабочую скорость, это обеспечивает ей исключительную стабильность при ничтожных потерях энергии в системе. Крайне эффективный рычаг пропорционального управления в электрической системе исключает действие толчков и гарантирует максимальную устойчивость, не допуская возникновение пролем в управлении: автономные движения никак не мешают друг другу.

Автокран Zoomlion комплектуется экономичными двигателями, обладающие при этом большой мощностью. Благодаря им, при эксплуатации на низкой и средней скорости потребление энергии снижается минимум на 10%. При этом этот двигатель отвечает всем современным требованиям экологической безопасности.
Этот кран не только соответствует всем международным стандартам, но и имеет мощные показатели по многим параметрам, такие, как: высоту подъема, скорость работы, удобство в эксплуатации.

Кран Zoomlion — это идеальное решение при выборе экономичного и удобного варианта автокрана!

купить оптом China 55 тонн грузовика, Zoomlion 50T Гидравлический грузовик Crane ZTC551V552 с 5 -й секцией и 50 -тонной грузовиком по номеру 128000 долларов Детали платежа

Номер модели	ZTC551V552_
Торговая марка	Zoomlion					происхождение	10023	China
Малые заказы	Принятые

Ключевые спецификации/ Специальные особенности:

Сильные характеристики

1. Промышленность. производительность подъема опережает отрасль более чем на 10% от того же уровня грузоподъемности.
2. Промышленная платформа шасси грузоподъемностью 46 тонн может перемещаться с полным противовесом массой 11,5 тонн во время перехода; мощность сильная, а самая высокая скорость 90 км/ч.
3. Удовлетворяет стандарту транспортных средств класса G, а пропускная способность всей машины выше.

Точная и плавная

Ведущая в отрасли гидравлическая система управления с клапанной компенсацией имеет скорость поворота 0,1°/с и скорость подъема 2,5 м/мин.
1. 7,8 м ** большой горизонтальный пролет H-образной подвижной выносной опоры в отрасли, работа более стабильна, а устойчивость всей машины лучше.

Умная защита окружающей среды

1. Принять всестороннюю информационную платформу транспортного средства для осуществления трехмерного мониторинга работы оборудования, управления в реальном времени в пределах досягаемости.
2. Интеллектуальная энергосберегающая система с несколькими режимами мощности имеет средний расход топлива 4,0 л/ч и общую экономию топлива 15%.
3. Систематическое снижение уровня шума всей системы в соответствии с высочайшим отраслевым стандартом CE.


Информация о доставке

FOB Порт	Шанхай
Вес на единицу	44,5 Тонн (США)
код HTS	8705.10.91 00
ЭКСПОРТНАЯ НАМЕРКА 14.822.

Время заказа	7–15 дней
Размеры на единицу	14,0 x 2,8 x 3,8 МЕТА0025
Экспорт Картонной Вес	44,5 Тонн (США)

Основные экспортные рынки

– Asia

– Australasia

-Central/South America

.

– Северная Америка

– Западная Европа

Детали платежа

Способ оплаты	Предварительный телеграфный перевод (авансовый телеграфный перевод, T/T)

Отправить прямой запрос этому поставщику

Сообщение

0/1500

Zoomlion QY50V ZLJ5419JQZ50V 50T Crane на ZLJ5414V CASSIS (Batch #240). Сделано в Китае в Китае (AUTICE). Автокран Zoomlion грузоподъемностью 50 т

QY50V ZLJ5419JQZ50V (серия № 240) на шасси ZLJ5414V производится в Китае на заводе Changsha Zoomlion Heavy Industry Science & Technology Development Co., Ltd. Предприятие расположено в городе Чанша, провинция Хунань, Китай.

ZLJ5419JQZ50V

Overview

Name	QY50V
Model	ZLJ5419JQZ50V
Brand Name	Zoomlion
Bulletin	#240
Type of vehicle	Автокран
VIN	L5E5h5D3××××××××××
Страна производитель	Китай
Chassis	ZLJ5414V

Manufacturer Profile

Technical specifications

#	Engine model	Engine displacement			Engine power		Engine производитель
1	WP10. 336	9 726 куб.см	9,7 л	594 куб.дюйм	247 kW	336 hp	Weichai Power Co., Ltd.
2	WP10.290	9 726 cc	9.7 L	594 cu in	213 kW	290 hp	Weichai Power Co., Ltd.

.0021					Maximum speed	76 km/h		48 mph
ABS	none

Capacity
Max. rated hoisting capacity	50000 kg	50 t		110,000 lbs

Weights and Ground pressure
Curb weight	40470 kg	40. 5 t		89,221 lbs
Gross vehicle weight rating	40600 kg	40.6 t		89,500 lbs
Axle load distribution	7425 kg / 7425 kg / 25750 kg  (tandem axle) 7.4 t / 7.4 t / 25.8 t  (tandem axle) 16,369 lbs / 16,369 lbs / 56,769 lbs  (tandem axle)

Dimensions
Overall length	13300 mm / 13700 mm		43′8″ / 45′0″
Overall width	2750 mm / 2800 mm		9 ′1″ / 9′3″
Overall height	3650 mm		12′0″

Угол въезда/съезда

Undercarriage and Suspension
Количество оси	4
Колесная база	1450+3850+1350 мм, 1450+4000+1350 мм, 1450+4100+1350 мм		333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333н. +4′6″, 4′10″+13′2″+4′6″, 4′10″+13′6″+4′6″
Передняя гусеница	2220 мм / 2220 мм		7′4″ / 7′4″
Rear track	2055 mm / 2055 mm		6′9″ / 6′9″
Front/rear overhang	2546 mm / 2254 mm , 2620 мм/2275 мм, 2760 мм/2380 мм		8′5″/7′5″, 8′8″/7′6″, 9′1″ 70/71021 90821
19 / 12, 20 / 11 град.
Leaf springs	11 / 11 / 10

Tyres and Wheels
Number of tyres	12
Tyres dimension	12.00-20, 12.00R20

Miscellaneous
Seating capacity	2
Steering control	steering wheel

Дополнительная информация

Вылет/удлинение (мм):.
