Башенный кран серии QTZ 80Спецтехника и запчасти из Китая для дорожно-строительной техники — Группа компаний ООО «АмурСпецТехникс»

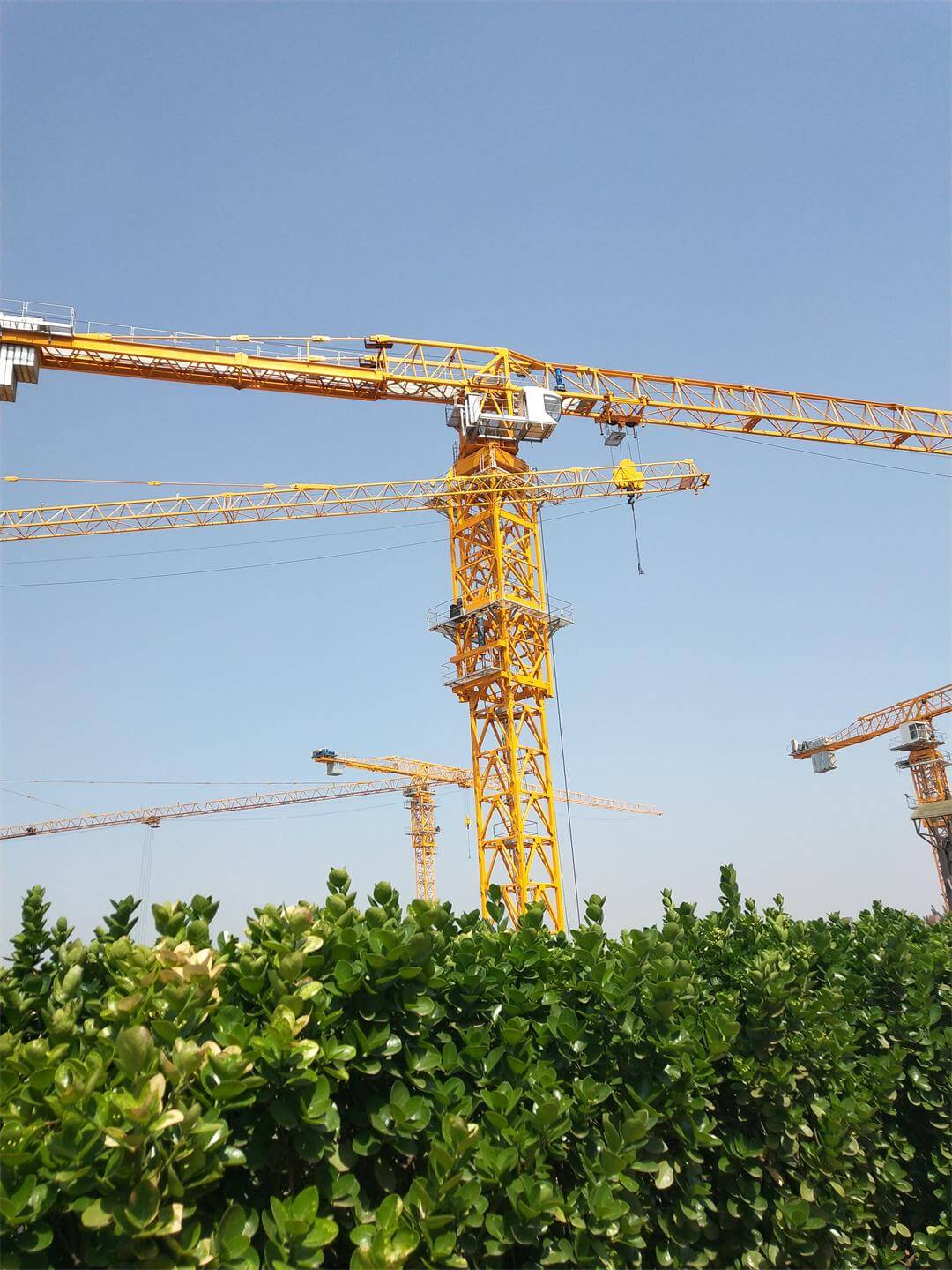

Башенный кран QTZ 80



Башенные краны из серии QTZ 80 — это краны, которые пользуются неизменной популярностью на территории России. Строители чаще всего выбирают эти модели из-за легкости в управлении, прекрасных эксплуатационных показателей и универсальности в применении. С помощью этих кранов возведение зданий станет намного легче и быстрее, экономя время и сокращая стоимость всего проекта.





Достоинства башенного крана QTZ 80



Простота — управление этим краном осуществляется всего несколькими джойстиками, которые слушаются малейшего прикосновения.

Безопасность — при постройке этого крана были использованы жесткие системы контроля за качество, не допуская огрехов и дефектов.
Универсальность — эта модель может использоваться на любой строящемся объекте, выполняя задачи, которые не под силу людям.

Грузоподъемность — устройство может поднимать тяжелые грузы до 40-200 метров, быстро перемещая их по всей территории стройки.





Плюсы ООО «АмурСпецТехникс»



Быстрое оформление заказа и доставка спецтехники по всей России.
Мы реализуем оригинальные детали, рекомендованные изготовителем.





Схема заказа



Оформление заказа на сайте или по телефону

Звонок менеджера для согласования деталей

Предоплата 30% выбранным способом

Оперативная доставка или самовывоз

Обратившись к нам, вы получите замечательный сервис и бесплатные консультации опытных специалистов.





Схема крана QTZ 80 (6010) 6T

Механизм подъема башенного крана Dahan QTZ 80 (6010) 6T

двухкратный полиспаст
— скорость подъема
— вес груза		 8,5-40 м/мин
3 тонны		 40-80 м/мин
1,5 тонны
четырехкратный полиспаст
— скорость подъема
— вес груза		 4,25-20,0 м/мин
6 тонн		 20-40 м/мин
3 тонны
Мощность24/24/5,4 кВт

Механизм передвижения грузовой тележки

скорость перемещения44/22 м/мин
мощность3,3/2,2 н·м

Схема крепления контргруза башенного крана Dahan QTZ 80 (6010) 6T

Вылет стрелы, метров6055504540
Длина консоли, метров12,96 12,9612,9612,9612,96
Количество единиц контргруза типа A (вес 3,1 тонны)33333
Количество единиц контргруза типа B (вес 1,3 тонны)43210
Общий вес контргруза на консоли крана, тонн14,513,211,910,69,3

Комбинация плит балласта башенного крана Dahan QTZ 80 (6010) 6T соответствует приведенным ниже нагрузкам

Грузовые характеристики (схема распределения нагрузок) крана Dahan QTZ 80 (6010) 6T

Крепление башенного крана Дахан QTZ 80 (6010) 6T



Башенный кран QTZ125 – QTZ – Справочник кранов

Основные технические характеристики башенных кранов QTZ125
ПОКАЗАТЕЛЬ ИСПОЛНЕНИЕHaishan HS5023Haishan HS6015Dahan DH6015
Максимальный грузовой момент1250 кН·м1250 кН·м172 тм
Грузоподъемность максимальная, т10810
Грузоподъемность на максимальном вылете, т2,31,51,5
Вылет максимальный, м506060
Высота подъема свободностоящего крана, м4747,560
Высота подъема максимальная, м180163180
Скорость подъема груза наибольшей массы, м/мин––20
Скорость подъема груза наибольшая, м/мин505040
Скорость изменения вылета с грузом, м/мин0-600-650-60
Частота вращения, об/мин0-0,70-0,70-0,6
Масса противовеса, т16,414,515,52
Мощность электродвигателя грузовой лебедки, кВт45
Мощность двигателя тележечной лебедки, кВт5,55,54
Мощность двигателя механизма поворота, кВт 2х42х42х5,5
Рабочая температура, °С––– 40, + 40
Потребляемая мощность, кВт––60
Необходимый источник питания––380В

Башенные краны серии QTZ125 – строительные передвижные (на рельсовом ходу) или стационарные башенные краны с балочной стрелой и неповоротной башней. Краны выпускаются различными производителями в различных модификациях. В зависимости от потребностей башенные краны QTZ125 могут быть с грузоподъемностью от 8 до 10 тонн и максимальным вылетом стрелы от 50 до 60 метров. Имеют примерно одинаковый грузовой момент около 1250 кН/м.+

Грузовая характеристика QTZ125 (DH6015)

QTZ125 (DH5023)

Грузовая характеристика QTZ125 (DH5023)
подобрать запчасти

Качественный башенный кран Topkit серии QTZ63 | Китайский поставщик башенных кранов, строительной техники

Качественный башенный кран Topkit серии QTZ63 | Китайский поставщик башенных кранов, строительной техники

    1. Дом

    2. Башенный кран Topkit

    3. Башенный кран с плоской вершиной

    4. Башенный кран с подъемной стрелой

    5. Строительный подъемник

    6. О

    8. Контакт

  1. Дом
  2. Башенный кран Topkit
  3. КТЗ63(5013) 5Т/6Т

Параметры башенного крана QTZ63(5013) 5T/6T

Макс.

Подъемная нагрузка: 5 т / 6 т
Номер модели: 5013
Гарантия: 12 месяцев на оборудование | 1 год на основные компоненты

Настройка: индивидуальный логотип (Минимальный заказ: 1 комплект)
Настройка: Индивидуальная упаковка (Минимальный заказ: 1 комплект)
Персонализация: Настройка графики (Минимальный заказ: 1 комплект)

Обзор

Краткие сведения

Модель: QTZ63 (5013) Тип: Башенный кран Topkit
Макс. Загрузка: 5 т/ 6 т Длина стрелы: 50 м
Нагрузка на конце стрелы: 1,3 т Основание: фиксированный
Размер секции мачты: 1,5*1,5*2,5 м/ 1,6*1,6*2,5 м/ 1,6*1,6*2,8 м Основной аккорд: ∠160*160*12/ ∠160*160*14/ ∠135*135*10
Отдельно стоящий: 38 м/ 40 м/ 42 м Макс. Статус: 140 м
Гарантийный срок: 12 месяцев Наименование марки: ДАХАН
Опора для установки: Можно отправить одного инженера для помощи в установке Пункты послепродажного обслуживания: Турция, Вьетнам, Филиппины, Перу, Саудовская Аравия, Индонезия, Пакистан, Мексика, Россия, Таиланд, Малайзия, Кения, Аргентина, Южная Корея, Чили, ОАЭ, Аргентина, Шри-Ланка, Бангладеш, Южная Африка, Казахстан, Украина, Кыргызстан, Узбекистан Таджикистан, Кипр
Выставочный зал: Кения, Китай Сертификат: КЭ, ИСО, ЕАС, СГС

Упаковка и доставка

Товарная единица: Отдельный предмет
Размер отдельной упаковки: 20X20X20 см
Общий вес брутто: 35000. 000 кг

Описание видео


ПАРАМЕТРЫ ПРОДУКТА
Преимущества продукта:

Долговечная стальная конструкция поддон и высокая безопасность Башенный кран с плоской вершиной спроектирован без тяги, чтобы уменьшить высота верхней части башни и соответствует требованиям на различных рабочих площадках. Особенно подходит для разборки и сборки на ограниченных строительных площадках или во время перекрестной работы нескольких мачт. Разница в высоте между корпусами мачт может быть уменьшена, чтобы сэкономить много места и денег.


ИНФОРМАЦИЯ О ПРОДУКТЕ
  • Механизм тележки

    Регулировка скорости с переменной частотой, стабильный и надежный запуск и торможение Редуктор с низким уровнем обслуживания Эффективность работы на 10% выше, чем у обычного троллейбуса.

  • Крюк

    Увеличьте вес крюка, эффективно улучшите эффект подкладки веревки во время подъема; принять новую структуру, чтобы предотвратить падение шкива крюка, полностью решить проблему падения каната. Подвижное соединение добавлено между пластиной крюка и поперечной балкой для облегчения работы с крюком.


  • Подъемный механизм

    Режим регулирования скорости: регулирование скорости двигателя с переменной частотой. Редуктор использует тип f610, и эффект улучшения очевиден; Тормоз: тормоз марки Jiaozuo. Колеса изготовлены из литой стали. Тест динамического баланса. Надежное, безопасное и долговечное торможение; Стальной трос: длительный срок службы, высокая безопасность и низкая стоимость обслуживания

  • Электрошкаф

    В конструкции электрической системы управления используется передовое европейское преобразование частоты + ПЛК + сверхмощный подключаемый электрический блок управления, который прост, прост в установке и разборке, повышает эффективность работы.


  • Тележка

    Полукруглое защитное кольцо добавлено к нижней части шкива спортивного автомобиля, что принципиально устраняет повреждение канавки троса, вызванное высокоскоростным подъемом в процессе поворота.

  • Секция мачты

    Общая обработка после сварки, высокая точность соединения, более легкая разборка; Каждая секция оснащена площадкой для отдыха, которая удобна для демонтажа штифтов, а наклонная лестница из алюминиевого сплава делает подъем более безопасным и экономичным.


  • Кабина

    Удобный монтаж, низкие эксплуатационные расходы и длительный срок службы изделий

  • Телескопический

    Рама, подъемный цилиндр и подъемная балка были собраны перед отправкой с завода и могут быть подняты непосредственно на месте


  • Гидравлический домкратный механизм

    Механизм и домкратная система заправлены топливом, трос намотан, башенный кран готов к работе; экономия затрат на установку на месте.

  • Защитное устройство

    Ограничитель веса и ограничитель крутящего момента имеют конструкцию натяжного кольца. В ограничителях подъема, поворота и перемещения используется литой алюминиевый корпус с длительным сроком службы, а также используются продукты от Guiyang Electric Control Factory.

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
ПРОЦЕСС ПРОИЗВОДСТВА
ПРИМЕНЕНИЕ ПРОДУКТА
О НАС

Dahan Technology Co., Ltd. занимается профессиональным производством башенных кранов и строительных подъемников. Наша фирма изготовила и продала около 50 тысяч комплектов башенных кранов и строительных подъемников. Мы были экспортированы в более чем 50 стран и регионов. Ассортимент нашей продукции включает 4 основные серии и более 60 типов продукции, таких как высотные башенные краны, башенные краны с плоской мачтой, башенные краны с маховой стрелой и строительные подъемники. Вся продукция имеет сертификаты ISO, CE и другие.

НАШ СЕРТИФИКАТ
ДЕЛО ЗАКАЗЧИКА
ВЫСТАВКА КОМПАНИИ
ДОСТАВКА УПАКОВКИ 901 95
Часто задаваемые вопросы

Q: Вы торговая компания или производитель?
А: Мы фабрика

В: Как насчет установки?
A: Мы можем отправить одного инженера на ваш объект для установки и проверки

Q: Как долго ваш срок доставки?
A: обычно 7-15 дней после предоплаты.

В: 4. Сколько стран вы отправили?
A: Около 30 стран.
