Кран кс 45721: Снятый с производства Автокран КС 45721 “Челябинец” Камаз 43118: технические характеристики. Код модели: 3279

автомобили, строительная спецтехника (Россия, Москва))

По вопросам покупки данной техники (КС-45721-08 автокран Челябинец на шасси УРАЛ-4320), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка КС-45721-08 автокран Челябинец на шасси УРАЛ-4320 может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Кран КС-45721 серийно выпускается Челябинским механическим заводом с 1998 г., модификация КС-45721-08, последняя модификация с улучшениями 2008 года, – имеет ряд существенных конструктивных и технологических отличий, обеспечивающих повышенные потребительские качества в сравнении с предыдущей модификацией и отечественными аналогами.

Основные отличия КС-45721-08 “ЧЕЛЯБИНЕЦ”

  1. Стрела более легкая, благодаря гнутому профилю
  2. Надежная лебедка с планетарным редуктором
  3. Усовершенствованное опорно-поворотное устройство шарико­вого типа
  4. Усилен способ крепления нижней рамы и шасси
  5. Полиамидные и полиуретановые материалы, уменьшающие износ сопрягаемых деталей
  6. Гидроцилиндры с усовершенствованными манжетами импорт­ного производства
  7. Отопитель кабины крановщика с повышенной мощностью, работающий на дизельном топливе
  8. Обеспечение безопасной укладки троса при переводе крана в транспортное положение
  9. Рукава высокого давления с применением современных импор­тных резиновых шлангов и фитингов
  10. Усовершенствованный способ уплотнения соединений гидрав­лических трасс, применены конические резьбовые соединения
  11. Воротниковое усиление шахт выносных опор, защищающее нижнюю раму при максимальной загрузке
  12. Многоступенчатая система очистки жидкости и полости гид­росистемы в процессе производства и эксплуатации

Технические характеристики автокрана

Тип автокран (автомобильный кран, мобильный кран)
Производитель ОАО «ЧМЗ» (Челябинский механический завод)
Модель КС-45721-08
Базовое шасси УРАЛ-4320 (6х6)
Двигатель ЯМЗ 236HE2
Мощность двигателя, кВт (л. с.) 169 (230)
Скорость передвижения, км/ч 60
Грузоподъемность максимальная, т 25
Грузовой момент, т·м 75
Высота подъема на основной стреле максимальная, м 21,9
Высота подъема на стреле с гуськом максимальная, м 28,25
Вылет основной стрелы, м 2,8…18
Вылет стрелы с гуськом, м 9…25
Длина стрелы, м 9,7…21,7
Длина гуська, м 7
Глубина опускания со стрелой 9,7 м на вылете 5,7 м, не менее, м 13
Скорость подъема (опускания) груза, (кратность полиспаста 8/6) м/мин 7,5 / 10
Скорость посадки (кратность полиспаста 8/6), м/мин 0,25 / 0,34
Частота вращения, об/мин 0,15…1,0
Габаритные размеры в транспортном положении, мм
Длина		 12000
Ширина 2500
Высота 3620
Полная масса с основной стрелой, т 21,7
Распределение нагрузки, тс Через переднюю ось 6,4
Через заднюю тележку 15,3
Размер опорного контура (Д×Ш), мм 4200 x 5600

Общий вид крана в рабочем положении и рабочая зона:

Общий вид крана:

Общее описание автокрана

Привод крановой установки гидравлический от аксиаль­но-поршневого гидронасоса, приводится в действие от коробки отбора мощности.

Стрела 3-х секционная телескопическая, секции выполнены из двух металлоконструкций гнутого профиля, что обеспечивает меньшую массу стрелы и увеличивает устойчивость крана. За счет большей гибкости снижается уровень динамической нагруженности нижней рамы и выносных опор, происходит равномерное распределение напряжений по всей длине стрелы. Усилено основание корневой секции.

Лебедка с планетарным редуктором: более компактная и легкая, с большим диапазоном скоростей и повышенным ресурсом.

Многоступенчатая система очистки жидкости и полости гидросистемы: фильтры гидравлической системы позволяют надежно очищать рабочую жидкость и агрегаты от загрязнений и мелких частиц, попадающих в систему, легкость в обслуживании.

Безопасность обеспечивается микропроцессорным ог­раничителем грузоподъемности, который защищает от перегрузки и опрокидывания, повреждений при работе в стесненных условиях, опасного напряжения в зоне ЛЭП. Телеметрическая память “черный ящик” фиксирует ра­бочие параметры и степень нагрузки крана в течение все­го срока эксплуатации.

Легкое снятие информации с регистратора параметров с помощью флеш-карты.

По заказу комплектуется:

  • Комфортабельной кабиной с большой площадью ос­текления и увеличенной обзорностью. Теплоизолированная кабина оператора выполнена в современном эргономичном дизайне с улучшенной обзорностью для обеспечения безопасности эксплуатации, шумо – и гидроизоляции, оборудована автономной отопительной системой.
  • Сиденьем крановщика производства фирмы «GRAMMER»/ «PILOT», имеющим механическое подрессоривание с гидравли­ческой амортизацией и пневмоопору для спинки, подголовник
  • Подлокотниками со встроенными джойстиками управления краном. Такая компоновка обеспечивает плавность, легкость и точность управле­ния. Снижается утомляемость оператора, увеличивают­ся безопасность и производительность работ.
  • Для увеличения высоты подъема крюка и размера подстрелового пространства кран по заказу комплектуется лег­ким гуськом длиной 7 м, который имеет уникальную запа­тентованную конструкцию мембранного типа, обладает высокой прочностью и жесткостью.
  • Системой спутниковой навигации
    • Слежение за мобильным транспортом в режиме реального времени, безопасность и оптимизация автопарка, маршрутизация
    • Охранно–поисковая функция – возможность защиты мобильного транспорта от угона
  • Специальная подготовка автомобильных кранов «Челябинец» для работы в северных условиях
    • Утепление кабин шасси и оператора крана, аккумуляторных отсеков
    • Установка систем подогрева критических узлов топливной системы
    • Установка предпусковых подогревателей

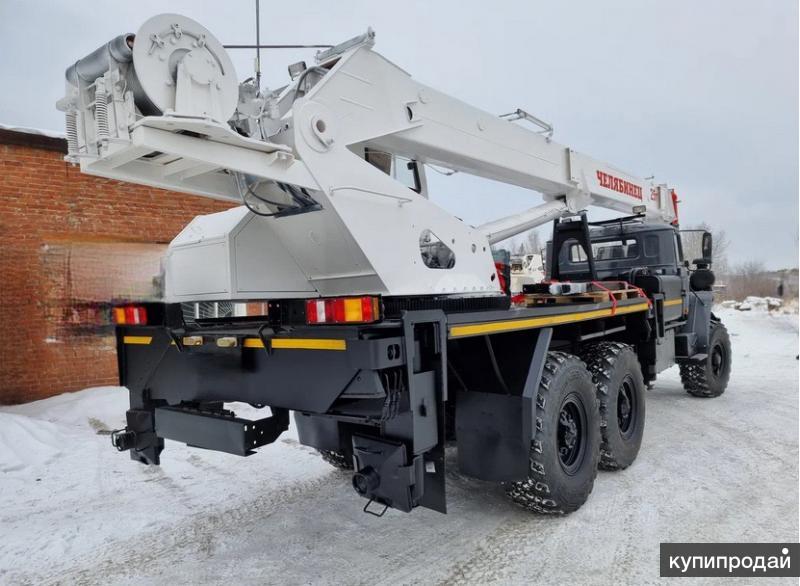

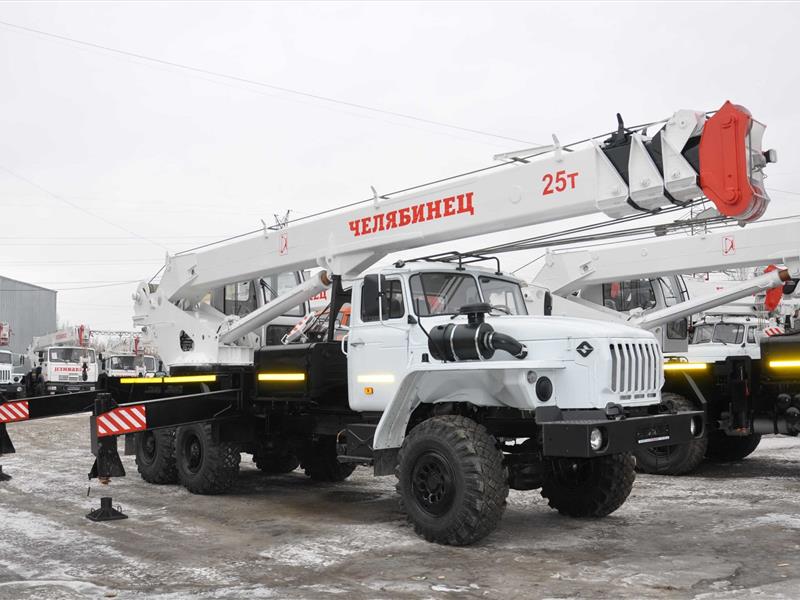

Фотографии КС-45721-08 автокран Челябинец на шасси УРАЛ-4320

Смотрите также

Категории

Запчасти для автокрана Челябинец КС-45721 (2010), запасные части на автокран КС-45721

Установка стрелы КС-45721Г.63.00.000 автокрана КС-45721
№поз
название 		номенклатураЕд. изм.Цена
1Гайка М24-6Н.5.019 ГОСТ 5918-73 Шт.По согласованию
2Стрела (исп. 2010г,) КС-45721Г.63.10.000КС-45721Г.63.10.000Шт.По согласованию
3Ось КС-45721.63.007КС-45721.63.007Шт.По согласованию
4Канат (162м) КС-4572.63.030КС-4572.63.030Шт.По согласованию
5Ось КС-45721Г.63.01.000КС-45721Г.63.01.000Шт.По согласованию
6Шайба КС-45721.63.013КС-45721.63.013Шт.По согласованию
7Гайка М95х2-6Н.06.019 Шт.По согласованию
8 Втулка КС-45721Г.63.00.002КС-45721Г.63.00.002Шт.По согласованию
9Втулка КС-45721Г. 63.00.001КС-45721Г.63.00.001Шт.По согласованию
10Ось КС-4572.63.002КС-4572.63.002Шт.По согласованию
11Втулка КС-45721В.63.00.001КС-45721В.63.00.001Шт.По согласованию
12Клин КС-45721.63.006КС-45721.63.006Шт.По согласованию
13Обойма КС-45721.63.002КС-45721.63.002Шт.По согласованию
14Ось КС-3577.63.016КС-3577.63.016Шт.По согласованию
15Подвеска крюковая 25т КС-45721.63.300-08-01КС-45721.63.300-08-01Шт.По согласованию

Стрела (исп. 2010г) КС-45721Г.63.10.000 автокрана КС-45721
№позназвание номенклатураЕд. изм.Цена
1Комплект ползунов для стрелы автокрана КС-45721 Шт.По согласованию
2Ползун в сборе КС-45721Г.63.10.100КС-45721Г.63.10.100Шт.По согласованию
3Каретка КС-45721Г.63.80.000КС-45721Г.63.80.000Шт.По согласованию
4Стяжка КС-45721Г.63.12.000КС-45721Г.63.12.000Шт.По согласованию
5Ролик обводной КС-45721Г.63.15.000 КС-45721Г.63.15.000Шт.По согласованию
6Ползун КС-45721Г.63.10.500КС-45721Г.63.10.500Шт.По согласованию
7Блок КС-65711.63.16.001КС-65711.63.16.001Шт.По согласованию
8Растяжка КС-45721Г.63.11.000КС-45721Г.63.11.000Шт.По согласованию
9Ползун КС-45721. 63.270КС-45721.63.270Шт.По согласованию
10Секция третья КС-45721Г.63.61.000КС-45721Г.63.61.000Шт.По согласованию
11Втулка КС-45721В.63.10.017КС-45721В.63.10.017Шт.По согласованию
12Блок в сборе КС-45721А.63.34.000КС-45721А.63.34.000Шт.По согласованию
13Ось КС-45721В.63.10.010КС-45721В.63.10.010Шт.По согласованию
14Ось КС-45721В.63.10.010-01КС-45721В.63.10.010-01Шт.По согласованию
15Ползун в сборе КС-45721Г.63.10.200КС-45721Г.63.10.200Шт.По согласованию
16Стяжка КС-65711.63.16.000КС-65711.63.16.000Шт.По согласованию
17Секция первая КС-45721Г. 63.20.000КС-45721Г.63.20.000Шт.По согласованию
18Секция вторая КС-45721Г.63.31.000КС-45721Г.63.31.000Шт.По согласованию

Гидрооборудование поворотной части крана КС-45721Г.86.00.000 автокрана КС-45721
№позназвание номенклатураЕд. изм.Цена
1РВД 20-129-2000-240-М33х1,5 (11)/М33х1,5(11)-У1 Шт.По согласованию
2Рукав КС-45721Г.86.00.001-03КС-45721Г.86.00.001-03Шт.По согласованию
3Гидрораспределитель HC-D16/4 IL013(250)-C G05 W015B-H004-F0370-RS G05 / (W001B-H004-F0370-RP G05)x03 Шт.По согласованию
4Гидрошарнир КС-55730.87.03.000КС-55730.87.03.000Шт.По согласованию
5Фланец 57,2х27,8-4хф12-УМ27х2 ЯН.04.01.031 Шт.По согласованию
6Клапан предохранительный КС-65711.86.80.000КС-65711.86.80.000Шт.По согласованию
7Гидрораспределитель 1РЕ6.573Е1РЕ6.573ЕШт.По согласованию

Гидрооборудование лебедки КС-45721Г.86.10.000 автокрана КС-45721
№позназвание номенклатураЕд. изм.Цена
1РВД 16-120-1800-200-М27×1,5(11)/ М27×1,5(11) Шт.По согласованию
2РВД 16-120-2100-200-М27×1,5(11)90/М27×1,5(11) Шт.По согласованию
3РВД 12-120-2500-180-М22×1,5(11)90/М22×1,5(11) Шт.По согласованию
4РВД 12-120-2700-22×1,5(11)90/М22×1,5(11) Шт.По согласованию
5Трубка КС-45721.31.510-26КС-45721.31.510-26Шт.По согласованию
6РВД 12-120-500-180-М22×1,5(11)90/М22×1,5(11) Шт.По согласованию
7Гидромотор 303.3.112.503.000303.3.112.503.000Шт.По согласованию
8Трубка КС-45721.31.510-11КС-45721.31.510-11Шт.По согласованию
9Трубка КС-45721Г.83.00.010-01КС-45721Г.83.00.010-01Шт.По согласованию
10Трубка КС-45721.31.510-19КС-45721.31.510-19Шт.По согласованию
11Клапан редукционный КС-55733.86.12.000КС-55733.86.12.000Шт.По согласованию
12Трубка КС-45721. 31.510КС-45721.31.510Шт.По согласованию
13Трубка КС-45721.31.510-30КС-45721.31.510-30Шт.По согласованию
14Трубка КС-45721.31.510-22КС-45721.31.510-22Шт.По согласованию

Гидрооборудование механизма поворота КС-45721Г.86.20.000 автокрана КС-45721
№позназвание номенклатураЕд. изм.Цена
1РВД 12-120-750-180-М22×1,5(11)90/М22×1,5(11) Шт.По согласованию
2РВД 16-120-1200-200-М27×1,5(11)90/М27×1,5(11) Шт.По согласованию
3РВД 12-120-750-180-М22*1,5(11)90°/?М22*1,5(11) Шт.По согласованию
4Гидромотор 310.3.112. 00.06310.3.112.00.06Шт.По согласованию
5РВД 8-170-650-115-М16*1,5(11)90°/?М22*1,5(11) Шт.По согласованию
6Клапан ИЛИ в сборе КС-65711.86.21.020КС-65711.86.21.020Шт.По согласованию
7Клапан обратно-предохранительный ОПК-20ОПК-20Шт.По согласованию
8Фланец КС-65711.86.21.011КС-65711.86.21.011Шт.По согласованию

Гидрооборудование подъема-опускания стрелы КС-45721Г.86.30.000 автокрана КС-45721
№позназвание номенклатураЕд. изм.Цена
1РВД 16-120-3000-200-М27×1,5(11)90/М27×1,5(11) Шт.По согласованию
2РВД 16-120-1800-200-М27×1,5(11)/ М27×1,5(11) Шт.По согласованию
3РВД 16-120-1000-200-М27×1,5(11)/ М27×1,5(11) Шт.По согласованию
4Тройник ШВ27х1.5-ШВМ16х1.5-ШВМ27х1.5 ЯН.07.10.0310ЯН.07.10.0310Шт.По согласованию
5Дроссель ЯН.18.01.001-03ЯН.18.01.001-03Шт.По согласованию
6РВД 8-170-350-115-М16×1,5(21)90/М16×1,5(21) Шт.По согласованию
7Гидроцилиндр ЦГ-160.200.2275ЦГ-160.200.2275Шт.По согласованию
8Угольник ШУМ33х2-ШНМ27х2ЯН.03.10.0060Шт.По согласованию
9Фланец угловой Ф57.2х27.8хМ12-УМ14х1,5-Ф57.2х27.8хМ12ЯН.04.01.017Шт.По согласованию
10Клапан тормозной ГКТ-16.01ГКТ-16.01Шт.По согласованию
11Переходник ШУМ22х1. 5-ШВМ27х1.5ЯН.02.10.2020Шт.По согласованию
12Угольник ШУМ12х1.5-ШНМ16х1,5- УМ14х1,5ЯН.03.10.0050Шт.По согласованию
13Переходник ШУМ14х1.5-НпВМ22х1,5ЯН.02.10.1110Шт.По согласованию
14Фланец Ф57.2х27.8х12-УМ22х1.5ЯН.04.10.0250Шт.По согласованию
15Переходник ШУМ33х2-Ф47,6ЯН.02.10.1100Шт.По согласованию

Гидрооборудование телескопирования стрелы КС-45721Г.86.40.000 автокрана КС-45721
№позназвание номенклатураЕд. изм.Цена
1Трубка в сборе КС-45721.31.510-11КС-45721.31.510-11Шт.По согласованию
2РВД 6-120-2300-200-М27х1,5(11)90/М27х1,5(11)-У1 Шт.По согласованию
3РВД 16-120-2700-200-27х1,5(11)90/М27х1,5(11)-У1 Шт.По согласованию
4Переходник ШВМ27х1,5-ГВМ22х1,5 Шт.По согласованию
5Гидроцилиндр ЦГ-125.100.6000 Шт.По согласованию
6Гайка ГВМ22х1.5 Шт.По согласованию
7Заглушка НпВМ22х1.5-18 Шт.По согласованию
8Фланец Ф57.2х27.8х12-УМ22х1.5 Шт.По согласованию
9Переходник ШУМ33х2-Ф47,6 Шт.По согласованию
10Клапан тормозной ГКТ1.16-01ГКТ 1.16-01Шт.По согласованию
11Гидрораспределитель HC-D16/4 IL013(250)-C G05 W015B-H004-F0370-RS G05 / (W001B-H004-F0370-RP G05)x03 Шт.По согласованию

Гидрооборудование неповоротной части КС-45721Г.87.00.000 автокрана КС-45721
№позназвание номенклатураЕд. изм.Цена
1РВД 20-129-2450-240-М33х1,5(11)90/М33х1,5(11) Шт.По согласованию
2РВД 16-120-2300-200-М27х1,5(11)90/М27х1,5(11) Шт.По согласованию
3Гидрошарнир КС-55730.87.03.000КС-55730.87.03.000Шт.По согласованию
4Рукав КС-45721Г.87.00.001-03КС-45721Г.87.00.001-03Шт.По согласованию
5Рукав КС-45721Г.87.13.000-01КС-45721Г.87.13.000-01Шт.По согласованию
6Рукав КС-45721Г.87.00.001-01КС-45721Г.87. 00.001-01Шт.По согласованию
7Рукав КС-45721Г.87.00.001КС-45721Г.87.00.001Шт.По согласованию
8Фильтр напорный ЗФГМ32-25МЭ УХЛ4 Шт.По согласованию
9РВД 12-120-500-180-М22х1,5(11)90/М22х1,5(11) Шт.По согласованию
10Труба КС-45721Г.87.00.005КС-45721Г.87.00.005Шт.По согласованию
11Рукав КС-45721Г.87.00.001-02КС-45721Г.87.00.001-02Шт.По согласованию
12РВД 20-129-1500-240-М33х1,5(11)90/М33х1,5(11) Шт.По согласованию
13Труба в сборе КС-45721Г.87.10.000КС-45721Г.87.10.000Шт.По согласованию
14Кран трехходовый КС-55733.87.08.000КС-55733.87.08. 000Шт.По согласованию
15РВД 20-129-400-240-М33х1,5(11)/М33х1,5(11) Шт.По согласованию
16РВД 20-129-700-240-М33х1,5(11)/М33х1,5(11) Шт.По согласованию
17РВД 20-129-550-240-М33х1,5(11)90/М33х1,5(11) Шт.По согласованию
18Переходник ШУG1/2-ШВМ27х1,5ЯН.02.10.1250Шт.По согласованию
19Переходник ШУG1/2-ШНМ16х1.5ЯН.02.10.1510Шт.По согласованию
20Гидрораспределитель HC-D4/5 IL001(150)-A G04 (W001A-H002-F001A-RP G04)x05 TK-A G06 Шт.По согласованию
21Переходник ШУМ18х1,5-ШВМ22х1,5ЯН.02.10.0540Шт.По согласованию
22Гидронасос 310.3.112.03 Шт.По согласованию
23Переходник ШУМ33×2-ШВМ33×1,5ЯН.02.10.0810Шт.По согласованию
24Клапан обратный КС-45721В.87.16.000КС-45721В.87.16.000Шт.По согласованию
25Переходник ШУМ33х2-ШНМ16х1,5ЯН.02.10.0860Шт.По согласованию

Электрооборудование поворотной части КС-45721Г.80.30.000 автокрана КС-45721
№позназвание номенклатураЕд. изм.Цена
1Фонарь ФП 135-3716010-Г Шт.По согласованию
2Фара 781.3711010 Шт.По согласованию
3Датчик перемещения ДДС15.15ОГМ 240-18.11Шт.По согласованию
4Датчик давления ДД250. 11ОГМ 240-18.11Шт.По согласованию
5Датчик температуры 19.3828 Шт.По согласованию
6Блок входов и нагрузок БВН1.3ОГМ 240-16.11Шт.По согласованию
7Сигнал звуковой С313 24В Шт.По согласованию
8Блок индикации БИ04.44-01ОГМ 240-18.11Шт.По согласованию
9Ограничитель подъема крюка КС-45721.80.400 Шт.По согласованию
10Датчик приближения к ЛЭП ДЛ220.14ОГМ 240-18.11Шт.По согласованию

Электрооборудование нижней рамы КС-45721Г.80.70.000 автокрана КС-45721
№позназвание номенклатураЕд. изм.Цена
1Жгут КС-45721Г. 80.72.000КС-45721Г.80.72.000Шт.По согласованию
2Фонарь габаритный боковой 50.3731-08 Шт.По согласованию
3Токоприемник ТКА-11Ч автокрана КС-45721 Шт.По согласованию
4Жгут из комплекта токоприемника Шт.По согласованию
5Датчик азимута ДУА360.13ОГМ 240-18.11Шт.По согласованию
6Жгут 307 РИВП.453766.307 Шт.По согласованию
7Колодка штыревая 02-6,3-08 Шт.По согласованию
8Штырь 03-6,3-12 ОСТ 37.003.032-88 Шт.По согласованию
9Коробка ответвительная LX35005-P Шт.По согласованию
10Колодка штыревая 02-6,3-04 ОСТ 37. 003.032-8 Шт.По согласованию
11Диод (мост выпрямительный) KBPC2510 Шт.По согласованию
12Колодка гнездовая 07-6,3-08 ОСТ 37.003.032-88 Шт.По согласованию
13Выключатель ВК343.01.12 Шт.По согласованию
14Реле 901.3747 24В ТУ37.003.1418-94 Шт.По согласованию
15Колодка гнездовая 07-6,3-05 ОСТ 37.003.032-88 Шт.По согласованию

НЕ НАШЛИ ЗАПЧАСТИ? ПИШИТЕ, НАЙДЕМ!

Ваше имя

Контактный телефон

Вопрос/Заявка

КС-45721: технические характеристики

Данная машина установлена на шасси высокой проходимости. Обе оси являются ведущими. Шасси КС-45721 оснащается устройством, блокирующим межосевой дифференциал, стабилизаторами продольной и поперечной устойчивости. Чтобы в зимний период запуск двигателя происходил быстрее, на шасси устанавливается система предпускового подогрева.

Автокран Челябинец КС-457211 оборудован трехсекционной телескопической стрелой, имеющей длину от 9,7 до 21,7 м. Если вы решите заменить запчасти и купить стрелу на автокран, то выбирайте только оригинальные детали. Ведь у моделей крана, которые выпускаются после 2010 г., секции изготовлены из гнутого профиля и оснащены поперечными усилителями. Контрафакт может привести к досрочному выходу стрелы из строя, обрыву троса и другим неприятностям. А запчасти на автокран Челябинец не только увеличивают срок службы машины, но и обеспечивают безопасность.

Использование новой конструкции телескопической стрелы делает кран КС-45721 более устойчивым, улучшает грузоподъемность модели. Стрела получилась более гибкой, что равномерно распределяет напряжение по всей ее длине, сглаживает рывки и удары во время работы.

Еще одно усовершенствование, которое получил КС-45721 Челябинец — современная лебедка с планетарным редуктором. Компактный механизм импортного производства имеет повышенный запас прочности. Лебедка обеспечивает большое количество скоростей.

Автомобильный кран КС-45721 комплектуется опорно-поворотным устройством шарикового типа. Модель оборудована надежным креплением поворотной части машины к нижней раме. Инженерам завода ЧМЗ удалось изменить конструкцию таким образом, что увеличилась плавность поворота и стала меньше динамическая нагрузка на поворотном устройстве машины.

Данная спецтехника оснащается гидравлическим приводом, действующим от двух аксиально-поршневых насосов. У крана КС-45721 модернизированная гидросистема также включает детали от иностранных производителей — гидрораспределители, уплотнительные манжеты, гидроклапаны, гидроцилиндры. На КС-45721 запчасти для гидросистемы и других агрегатов вы всегда сможете приобрести в компании «СоюзГлавТорг».

Где купить запчасти к Челябинец КС-45721?

Если вы убедились в превосходных эксплуатационных характеристиках этой спецтехники и решили ее купить, обращайтесь к нам, в компанию «СоюзГлавТорг». Мы напрямую работаем с заводом-изготовителем установки, поэтому можем предложить более низкую цену на автомобильный кран КС-45721, чем наши конкуренты в Челябинске и других городах России. Потребность купить автокран 25 тонн часто возникает у предприятий, ведущих строительные работы в северных регионах.

Доставка со склада в Челябинске запасных частей и деталей для автокрана Челябинец КС-45721 2010г осуществляется по всей России и СНГ: Шумиха, Шадринск, Екатеринбург, Каменск-Уральский, Первоуральск, Чернушка, Кунгур, Губаха, Пермь, Тюмень, Тобольск, Пыть-Ях, Сургут, Ханты-Мансийск, Мегион, Стрежевой, Нижневартовск, Ноябрьск, Гупкинский, Тарко-Сале, Новый Уренгой, Надым, Ямбург. Оренбург, Орск, Сорочинск, Бузулук, Самара, Ульяновск, Димитровград, Тольятти, Сызрань, Вольск, Болаково, Саратов, Энгельс, Красноармейск, Камышин, Волжский, Волгоград, Ахтубинск, Харабали, Нариманов, Астрахань, Элиста, Ставрополь, Сочи, Краснодар, Ростов-на-Дону, Белгород, Курск, Пенза, Саранск, Тамбов, Воронеж, Липецк. Симферополь, Севастополь (Крым). Белорецк, Стерлитамак, Салават, Нефтекамск, Октябрьский, Уфа, Воткинск, Ижевск, Набережные Челны, Альметьевск, Казань, Канаш, Чебоксары, Котельнич, Киров, Арзамас, Нижний Новгород, Ковров, Муром, Владимир, Москва и Московская область, Рязань, Тула, Орел, Калуга, Тверь, Ярославль, Кострома, Иваново, Великий Новгород, Тихвин, Луга, Вяртсиля, Санкт-Петербург, Щучье, Курган, Омск, Калачинск, Татарск, Барабинск, Куйбышев, Чулым, Новосибирск, Искитим, Черепаново, Новоалтайск, Барнаул, Юрга, Томск, Кемерово, Белово, Горно-Алтайск, Новокузнецк, Абакан, Маринск, Ачинск, Дивногорск, Красноярск, Уяр, Кызыл, Тулун, Братск, Усть-Кут, Канск, Тайшет, Нижнеудинск, Зима, Черемхово, Усолье-Сибирское, Ангарск, Иркутск, Шелехов, Байкал, Байкальск, Селенгинск, Улан-Удэ, Хилок, Чита, Шилка, Нерчинск, Сковородино, Тында, Нерюнги, Алдан, Томмот, Якутск, Нижний Бестях, Магдагачи, Шимановск, Свободный, Белогорск, Благовещенск, Завитинск, Облучье, Биробиджан, Хабаровск, Хор, Вяземский, Бикин, Дальнереченск, Спасск-Дальний, Уссурийск, Артём, Владивосток, Южно-Сахалинск, Донецк, Мариуполь, Волноваха, Макеевка, Мелитополь, Бердянск, Горловка, Геническ, Скадовск, Луганск и в регионы РФ.

А также в города Республики Казахстан: Астана, Акмола, Актогай, Актюбинск, Алматы, Атырау, Актобе, Актау, Дружба, Джезк-азган, Караганда, Кзыл-орда, Кокчетав, Кульсары, Костанай, Усть-каменогорск, Павлодар, Семипалатинск и другие.

Производственный Комплекс – ЦБК | Скачать чертежи, чертежи, блоки Autocad, 3D модели

  • Русский
  • Компас
  • Производство
  • WP – Планы работы

Узнайте, как скачать этот материал

Телеграм бот для поиска материалов

Покупка чертежей

Подпишитесь на получение информации о новых материалах:

t. me/alldrawings

vk.com/alldrawings

Описание ППРК для промежуточного хранения металлоконструкций с краном КС 45721 25т

Содержание проекта

pprk_333.rar [ 74 КБ ]

ппр. cdw [ 234 КБ ]

Дополнительная информация

Чертежи

ппр. cdw

Аналогичные материалы

Реконструкция кровли цеха по производству минераловатных плит в осях 18-22/А-Ж. – ППМ

ППМ для монтажа металлоконструкций

ППМ для усиления металлоконструкций ферм

Капитальный ремонт котельной – ЦБК

ППМ для монтажа кровельных и стеновых панелей

PPM для установки установки рециркуляции

Встроенные здания ППМ

Схема продувки газопровода для проекта ЦБК

Бесплатная загрузка на сегодня

Обновление через: 4 часа 44 минуты

Холодильник-испаритель

Генный план АГРС “Красный Октябрь”

HP DV6000/DV9000/DV9700/G6000, Compaq V9000/V6000 – Quanta AT8 – rev 1A – Схема материнской платы ноутбука

ТТК Армирование откосов монолитными железобетонными плитами – типовая технологическая схема

Прочие материалы

Стационарный поворотный кран грузоподъемностью 4 тонны

Деревянное окно

Котел КАВ 2,5/5

Управление компрессорной установкой на базе регулируемого электропривода переменного тока

H0 Гусеничный автомобиль ROBEL 54.

22 Версия CFL с моторизованным краном, функциональная модель, версия с 2 рельсами | Железнодорожное движение | Калибр H0 | Ассортимент продукции

Чтобы иметь возможность использовать весь ассортимент Viessmann Modelltechnik GmbH, мы рекомендуем активировать Javascript в вашем браузере.

Этот веб-сайт использует файлы cookie, которые необходимы для технической работы веб-сайта и устанавливаются всегда. Другие файлы cookie, которые повышают комфорт при использовании этого веб-сайта, используются для прямой рекламы или для облегчения взаимодействия с другими веб-сайтами и социальными сетями, устанавливаются только с вашего согласия.

Технически требуется

Эти файлы cookie необходимы для основных функций магазина.

“Разрешить всеми файлами cookie” Cookie

“Снижение всех файлов cookie”

Token CSRF

Предпочтения Cookie

ИЗМЕНЕНИЕ ВАРЫ

Узнавание клиентов

Customer-Spection CACHIFIN

Платежи PayPal

Выбранный магазин

Сессия

Комфортные функции

Эти файлы cookie используются для того, чтобы сделать процесс покупки еще более привлекательным, например, для распознавания посетителя.

Поиск магазинов

Статистика и отслеживание

Партнерская программа

Отслеживание используемого устройства

421,95 € *

Цены вкл. НДС плюс стоимость доставки

Готов к отправке сегодня,
Срок поставки ок. 2-4 рабочих дня

1 Stk2 Stk3 Stk4 Stk5 Stk6 Stk7 Stk8 Stk9Stk10 Stk11 Stk12 Stk13 Stk14 Stk15 Stk16 Stk17 Stk18 Stk19 Stk20 Stk21 Stk22 Stk23 Stk24 Stk25 Stk26 Stk27 Stk28 Stk29 Stk30 Stk31 Stk32 Stk33 Stk34 Stk35 Stk36 Stk37 Stk38 Stk39 Stk40 Stk41 Stk42 Stk43 Stk44 Stk45 Stk46 Stk47 Stk48 Stk49 Stk50 Stk51 Stk52 Stk53 Stk54 Stk55 Stk56 Stk57 Stk58 Stk59 Stk60 Stk61 Stk62 Stk63 Stk64 Stk65 Stk66 Stk67 Stk68 Stk69 Stk70 Stk71 Stk72 Stk73 Stk74 Stk75 Stk76 Stk77 Stk78 Stk79 Stk80 Stk81 Stk82 Stk83 Stk84 Stk85 Stk86 Stk87 Stk88 Stk89 Stk90 Stk90 Stk23 Stk94 Stk95 Stk96 Stk97 Stk98 Stk99 Stk100 Stk101 Stk102 Stk103 Stk104 Stk105 Stk106 Stk107 Stk108 Stk109 Stk110 Stk111 Stk112 Stk113 Stk114 Stk115 Stk116 Stk117 Stk118 Stk119 Stk120 Stk121 Stk122 Stk123 Stk124 Stk125 Stk126 Stk127 Stk128 Stk129 Stk130 Stk131 Stk132 Stk133 Stk134 Stk135 Stk136 Stk137 Stk138 Stk139 Stk140 Stk141 Stk142 Stk143 Stk144 Stk145 Stk146 Stk147 Stk148 Stk149 Stk150 Stk151 Stk152 Stk153 Stk154 Stk155 Stk156 Stk157 Stk158 Stk159 Stk160 Stk161 Stk162 Stk163 Stk164 Stk165 Stk166 Stk169 Stk169Stk170 Stk171 Stk172 Stk173 Stk174 Stk175 Stk176 Stk177 Stk178 Stk179 Stk180 Stk181 Stk182 Stk183 Stk184 Stk185 Stk186 Stk187 Stk188 Stk189 Stk190 Stk191 Stk192 Stk193 Stk194 Stk195 Stk196 Stk197 Stk198 Stk199 Stk200 Stk201 Stk202 Stk203 Stk204 Stk205 Stk206 Stk207 Stk208 Stk209 Stk210 Stk211 Stk212 Stk213 Stk214 Stk215 Stk216 Stk217 Stk218 Stk219 Stk220 Stk221 Stk222 Stk223 Stk224 Stk225 Stk226 Stk227 Stk228 Stk229 Stk230 Stk231 Stk232 Stk233 Stk234 Stk235 Stk236 Stk237 Stk238 Stk239 Stk240 Stk241 Stk242 Stk243 Stk244 Stk245 Stk246 Stk247 Stk248 Stk249Stk250 Stk251 Stk252 Stk253 Stk254 Stk255 Stk256 Stk257 Stk258 Stk259 Stk260 Stk261 Stk262 Stk263 Stk264 Stk265 Stk266 Stk267 Stk268 Stk269 Stk270 Stk271 Stk272 Stk273 Stk274 Stk275 Stk276 Stk277 Stk278 Stk279 Stk280 Stk281 Stk282 Stk283 Stk284 Stk285 Stk286 Stk287 Stk288 Stk289 Stk290 Stk291 Stk292 Stk293 Stk294 Stk295 Stk296 Stk297 Stk298 Stk299 Stk300 Stk

Просмотрено

Этот веб-сайт использует файлы cookie, которые необходимы для технической работы веб-сайта и устанавливаются всегда.
