Автокран Челябинец КС-45721 разработан и изготовлен Челябинским механическим заводом и выпущен серийно в 1999 году. Задачей инженеров оборудования было создание автомобильного крана с высокими техническими параметрами и низким расходом топлива при выполнении крановых операций.

Описание автокрана КС-45721

Основой для несущих конструкций техники стал металлический лист марки 10ХСНД, который использовался с разной толщиной. Секционная стрела сварена под полным контролем качества на автоматических сварочных установках.

Рабочая зона КС-45721

Шасси крана КС-45721 имеет устройство для стабилизации устойчивости и блокировки дифференциалов. Система подогрева облегчает запуск двигателя в зимнее время. Вращение поворотной платформы обеспечивается механизмом с планетарным редуктором.

Крановые механизмы приводятся в действие приводом гидравлического типа. Насосы, реализующие его работу, запускаются от двигателя базового шасси. Опоры оборудования оснащены усиленными гидроцилиндрами.

Стреловое оборудование автокрана может телескопироваться последовательно. Пульт управления крановыми механизмами расположен в кабине водителя. Безопасность грузоподъемной техники обеспечивает ограничитель грузоподъемности. В кабине водителя отображаются данные о массе груза, наклоне и длине стрелы, процентной загрузке кранового оборудования.

 Технические и грузоподъемные характеристики

Автокран КС-45721 обладает следующими техническими параметрами:

Габаритные размеры автокрана КС-45721

• максимальный вес поднимаемого груза – 25 тонн;
• грузовой момент – 75 тм;
• длина и вылет стрелы – 9,7-21,7 и 2,8-18 м;
• скорость вертикального перемещения грузов – 7-21 м/мин;
• базовый автомобиль – КамАЗ-53228;
• формула колес – 6х4;
• полная эксплуатационная масса – 22,1 т.

Габариты техники в метрах – 12х2,5х3,83.

Грузоподъемные параметры автокрана Челябинец:

• вылет стрелы с максимальной длиной – 6,5-18 м;
• наибольшая масса груза на полном вылете – 0,8 т;
• вылет с наибольшей грузоподъемностью – 3 м;
• наибольшая телескопируемая масса – 4,5 т;
• высота подъема материалов – 21,9 по крюку.

Диапазон рабочих температур – от минус сорока до плюс сорока.

Грузовысотные характеристики КС-45721

Варианты модификаций

Известно всего 5 модификаций автомобильного крана. КС-45721-17 смонтирован на базе вездеходного шасси Урал-4320, мощностью двигателя 230 л.с. Еще две модификации на вездеходном шасси – КС-45721-24 и КС-45721-26 с мощностями силовых узлов 260 и 280 л.с. на базе автомобилей КамАЗ 43118 и 53228.

Модификация автокрана с формулой колес 6х4 автомобиля КамАЗ 65115 оснащена силовым узлом аналогичной мощности. Модель КС-45721-33 сконструирована на базе МАЗ-6303А3. Обновленные модели отличаются только мощностями и классами силовых агрегатов. На грузовысотные параметры это не оказывает влияния.

Видео по теме: Автокран Челябинец КС-45721

Оставьте заявку на поиск лучшей цены

Заполните форму ниже и Вам перезвонит менеджер и проконсультирует Вас по любым вопросам и подберет лучшую цену в России

[block]

Adblock
detector

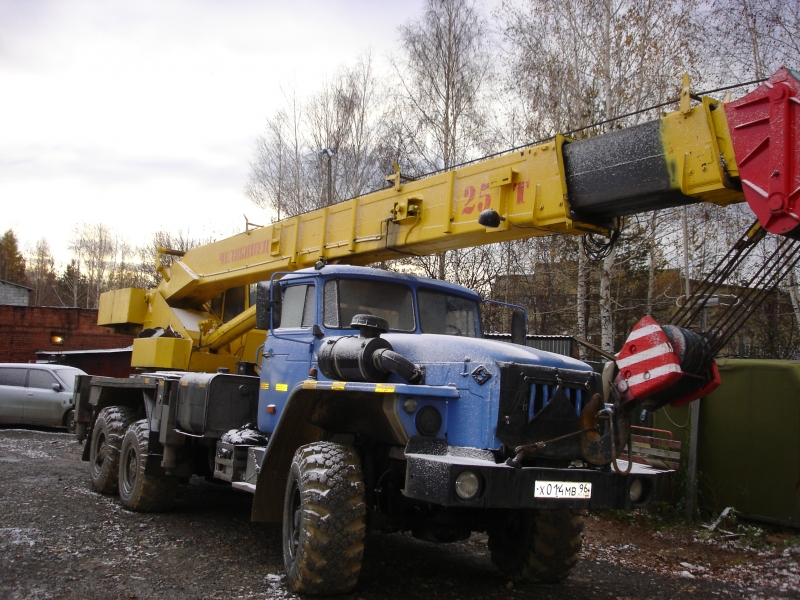

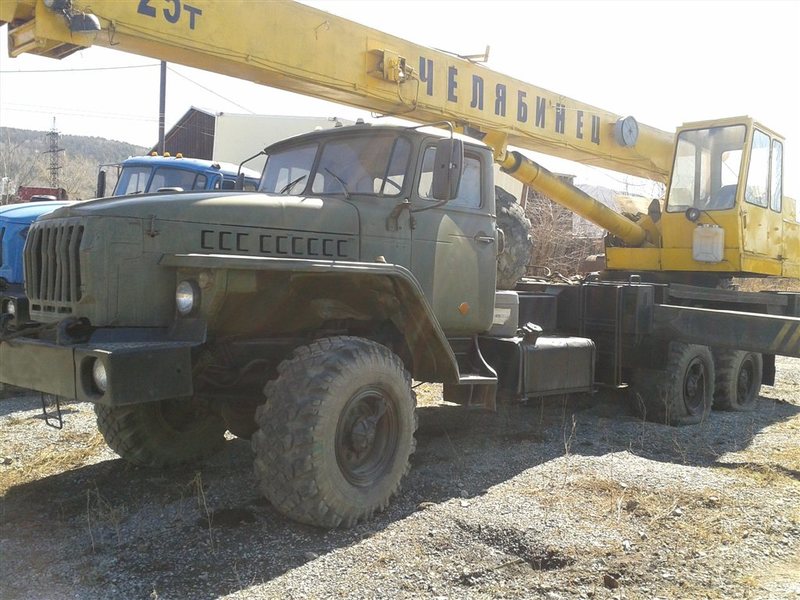

Автокран Урал “Челябинец” КС-45721-21, г/п 25 тонн, шасси Урал 4320

Производство онлайн Спецтехника нашего производства Лизинг и субсидии Новинки спецтехники Видеоролики

8-800-333-74-74 звонок бесплатный

+7 (351) 211-59-56 (доб.

111) отдел запчастей

---

Производство онлайн

Видеоролики

Фотогалерея

---

Краны-манипуляторы АНТ

Прицепная техника

Нефтепромысловая спецтехника

---

Капитальный ремонт навесного оборудования

ДОПОГ

Одобрения типа транспортного средства ОТТС

• Главная
• Каталог
• Автокраны
• Автокраны Урал
• Автокраны Челябинец на шасси Урал
• org/ListItem”>Автокран «Челябинец» КС-45721-21 Урал 4320 (25 т.)

Показать все модели категории “Автокраны Челябинец на шасси Урал”

Скрыть список моделей

---

Код модели: 15512

Цена: Договорная

Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки

Показать еще фото

Скрыть фото

Технические характеристики автокрана “Челябинец” КС-45721-21 на шасси Урал 4320
Базовое шасси	Урал 4320
Колесная формула шасси	6х6
Модель двигателя	ЯМЗ-53623-10
Мощность двигателя, л.с.	275
Габаритный размеры, м	10,9 х 2,5 х 3,8
Радиус поворота, м	11,6
Полная масса, тонн	21,22
Распределение нагрузки, тс:
через переднюю ось	5,75
через заднюю тележку	15,47
Технические характеристики крановой установки
Грузоподъемность максимальная, т	25
Максимальный грузовой момент, тм	80
Высота подъема на стреле максимальная, м	21,9
Вылет стрелы, м	3,2 – 20
Длина стрелы, м	9,7. ..21,7
Размер опорного контура, м	4.4х5.8
Скорость передвижения, км/ч	60
Скорость подъема (опускания) груза, м/мин.	9,0-48,0
Скорость посадки, м/мин	(при k=6) – 0,3
Глубина опускания максимальная, м	17
Частота вращения, об/мин	0,1…2,24
