Контейнерные краны (контейнерные перегружатели) типа RMG

работают на рельсовом ходу и обслуживают, как правило, железнодорожный фронт терминала. Кран RMG может выполнять весь комплекс перегрузки контейнеров: от выгрузки с железнодорожных платформ и складирования внутри портала крана до погрузки их на автомобильный транспорт.

Для подвода питания к электрооборудованию кран комплектуется гибким питающим кабелем, наматываемым на барабан, или системой троллейного токоподвода. Для реализации разворота контейнеров краны комплектуются поворотной траверсой или поворотной тележкой.

В контейнерных перегружателях производства ПО «ТЕХНОРОС» высокая скорость обработки контейнеров обеспечивается за счёт ⌊⌋ – образной конструкции с нижним ригелем, позволяющей проносить 20-45-футовые контейнеры между опор крана без разворота на всей высоте подъема, а также пространственного подвеса спредера, гасящего колебания.

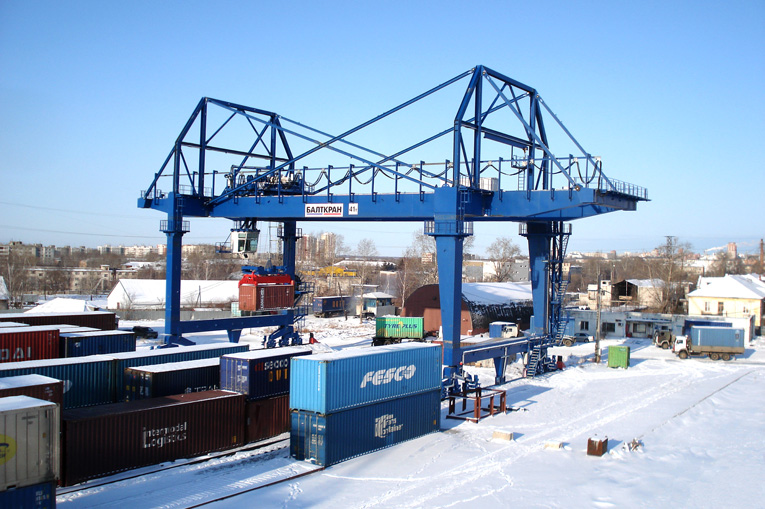

Козловой кран-перегружатель RMG

Производственное объединение «ТЕХНОРОС» имеет богатый опыт проектирования, производства и монтажа козловых контейнерных перегружателей на рельсовом ходу (RMG) и на сегодняшний день является одним из лидеров в России по производству и поставкам перегрузочного оборудования на тыловые железнодорожные терминалы.

Назад в каталог

Кран козловой контейнерный – Завод тяжпроммаш срочное изготовление любых кранов!

Завод
тяжпроммаш

ЗАВОД ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ!

Краны козловые контейнерные используются во время перемещения груза в портах или на железнодорожных станциях. Краны имеют специальные автоматические захваты (спредеры), которые необходимы для перемещения контейнеров. Краны козловые контейнерные используют для перемещения УУК-3 и УУК-5. Как правило, такой тип кранов приобретают на специализированные контейнерные площадки железнодорожных станций или промышленные предприятия. Можно переоборудовать краны с грузоподъёмностью более 5т, для работы с автоматическими захватами, тогда управлять захватом контейнера нужно будет из кабины управляющего.

Контейнерный козловой кран

Технические характеристики козлового крана

Тип обрабатываемых контейнеров	1АА и 1СС
Группа режима работы крана по ГОСТ 25546-82 (ISO 4301/1-86)	A5…A8
Пролет	от 16 до 42 м
Тип системы управления	частотная система управления
Рабочий вылет консолей	от 3,5 до 12,0 м
Высота подъема	от 9,5 до 18,0
Тип управления	из кабины (стационарной или передвижной)
Тип тележки	поворотная, неповоротная с механизмом поворота на траверсе или спредере, неповоротная с управляемыми лебедками
Исполнение кабины	закрытая, подвижная
Питание	380 В, 50Гц
Тип токоподвода крана	кабельный барабан, защищенные троллейные системы («траншейные» троллеи) или токоподвод с использованием контактных проводов («воздушные» троллеи)
Климатическое исполнение, категория размещения по ГОСТ 15150	У 1
Диапазон рабочих температур, °С	-40…+40
Допустимая скорость ветра для рабочего состояния	от 14 до 20 м/сек
Сейсмичность района эксплуатации	до 8 баллов по СНиП II-7-81

Наша компания давно зарекомендовала себя как надёжный производитель козловых кранов. Кроме того, наша компания не только проектирует краны, но в дальнейшем их обслуживает и если потребуется, отремонтирует. На сегодняшний день при увеличении перевозок средних и крупнотоннажных контейнеров, его и без того высокая необходимость возросла.

Для более подробного ознакомления с модификациями и техническими характеристиками козловых кранов вы можете посетить раздел Козловые краны.

Контейнерный кран

RTG/RMG | Соединенные Штаты Америки

• Требования
• Решения
• загрузок
• Ссылки

Чтобы сократить время погрузки и разгрузки больших контейнеровозов, областью хранения контейнеров (контейнерной площадкой) необходимо управлять наилучшим и наиболее эффективным способом. В зависимости от степени автоматизации на современных контейнерных терминалах этим могут управлять два типа кранов для управления контейнерами: козловые краны на резиновых колесах (RTG) или козловые краны на рельсовом ходу (RMG).

Хотя задача у обоих типов кранов очень похожа – управлять вводом и выводом контейнеров в контейнерный блок или штабель – функциональные возможности и технические требования к этим типам машин существенно различаются.

Краны RTG обслуживаются бортовыми машинистами. Основная функция заключается в загрузке контейнеров с грузовиков или терминальных тягачей на блок контейнеров и наоборот. Обычно РИТЭГ занимает 5-8 контейнеров в ширину и 3-5 в высоту. Стандартные краны RTG оснащены дизельными двигателями, обеспечивающими мощность для перемещения и подъема. Передача энергии и данных на тележку РИТЭГ осуществляется с помощью фестонных систем или энергонаправляющих цепей.

Краны RMG полностью электрифицированы. Основное электропитание и передача данных обеспечиваются специальными и высокодинамичными кабельными барабанами с приводом от двигателя. Краны RMG обычно шире и выше, чем краны RTG. Из-за автоматизированных функций и дополнительного бортового оборудования для мониторинга требования к передаче данных на кране RMG намного выше.

Передача энергии и данных на тележку RMG осуществляется с помощью высоконадежных систем Energy Guiding Chain. Полностью автоматизированные краны RMG известны как автоматизированные краны-штабелеры — ASC 9.0013

Кондактикс-Вампфлер обладает многолетним опытом и ноу-хау в сфере обработки контейнеров. Мы предлагаем надежные, практичные и индивидуальные решения для электрификации кранов и другой портовой техники. Глобальная деятельность наших клиентов поддерживается нашими системами «под ключ» и сильным послепродажным обслуживанием нашей всемирной сети продаж и инженерных разработок.

Мы предлагаем:

Кабельные барабаны с приводом от электродвигателя – по индивидуальному заказу, с магнитным или частотным приводом для управления высокодинамичным источником питания и передачей данных на большие расстояния. Непрерывная передача энергии и данных гарантируется специальными узлами среднего напряжения и контактными кольцами управления, а также поворотными оптоволоконными передатчиками.

Кабельные гирлянды – прочные и надежные; моторизованные или немоторизованные для управления силовыми кабелями и кабелями передачи данных на контейнерных кранах.

Энергетические направляющие цепи – надежное и эффективное управление силовыми кабелями, кабелями управления и кабелями данных для перемещения тележки крана.

Токопроводящие рельсовые системы – токопроводящие рельсы обеспечивают питание и управление краном при длительном перемещении в сочетании со специальными системами передачи данных.

Системы защиты кабелей – системы Trenchguard и CoverZip закрывают и защищают кабели в траншеях вдоль кранового рельса RMG.

Контейнерный козловой кран | RMG Container Cranes

Контейнерный козловой кран предназначен для повышения эффективности работы контейнерной площадки. Он отвечает за штабелирование, погрузку и разгрузку контейнеров, а перевозка контейнеров осуществляется прицепом-контейнеровозом. Типичный контейнерный козловой кран представляет собой козловой кран на рельсовом ходу с высокой эффективностью работы, надежностью и безопасностью. Кроме того, мы также предоставляем стандартные козловые краны, оснащенные спредером для контейнеров, чтобы удовлетворить потребности в обработке контейнеров при одновременном снижении затрат клиентов.

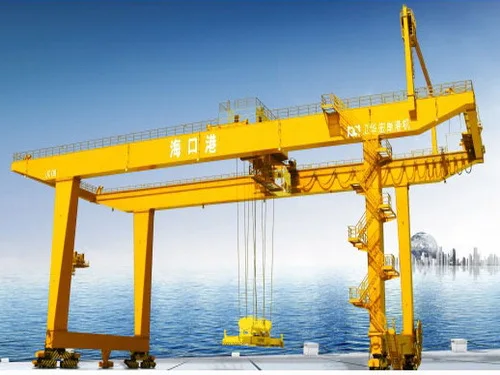

Контейнерный козловой кран RMG

Примеры козловых кранов Aicrane для обработки контейнеров

Рельсовый козловой кран для продажи

Рельсовый козловой кран, также известный как кран RMG, является отличным выбором для обработки и штабелирования больших контейнеров. Он движется по трассе, поднимая и укладывая контейнеры в пределах заданного диапазона контейнерной площадки. Подъемный механизм, механизм тележки и механизм перемещения крана в основном управляются преобразованием частоты переменного тока. Подъемный механизм, как правило, выполнен в виде одного барабана, но при необходимости он может быть также выполнен в виде двойного барабана.

Преимущества контейнерных козловых кранов RMG

• Электрический привод, экономия энергии и уменьшение загрязнения более экологичное устройство.
• Использование большой площадки – пролет контейнерного крана RMG относительно велик. Как правило, он может вместить от 8 до 15 колонн контейнеров, уложенных друг на друга внутри пролета, или в пролете может быть размещено несколько дорожек, чтобы можно было лучше использовать пространство на площадке.
• Высокая степень автоматизации – как правило, на рельсовый контейнерный козловой кран устанавливаются различные устройства для интеллектуального управления и автоматического управления, такие как система хранения, система извлечения, система позиционирования и т. д. Кроме того, конструкция механизма с высокой принимается скорость бега, что может значительно повысить эффективность работы.
• Надежная работа – козловой кран на рельсовом ходу превосходит козловой кран на резиновых колесах с точки зрения высоты штабелирования, контроля точности позиционирования штабелируемого контейнера, устойчивости к раскачиванию и напряженного состояния стальной конструкции.

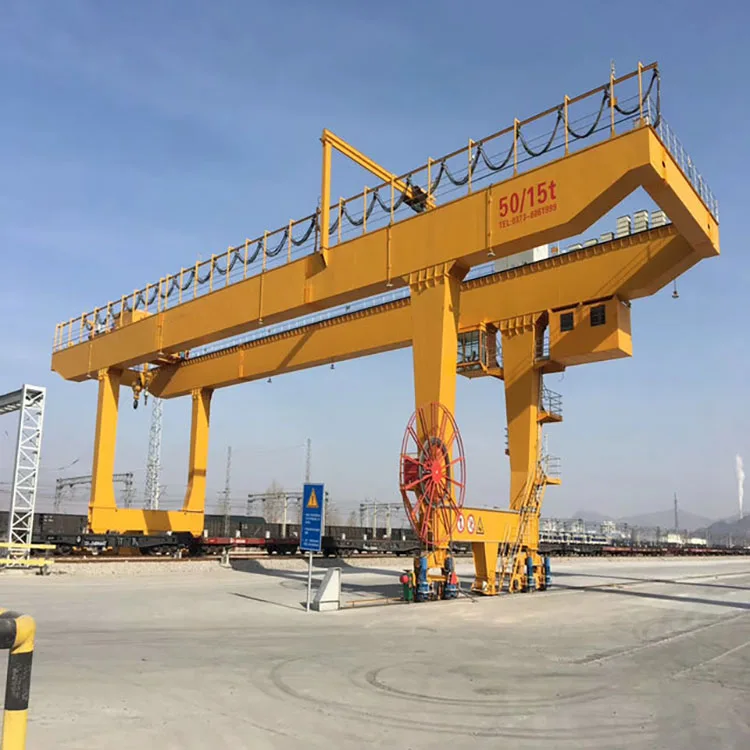

Козловой кран RMG

Технические параметры козловых кранов RMG

Грузоподъемность: 30-50 т

• Пролет: 18-35 м
• Высота подъема: 12,3-21 м
• Скорость подъема: 9,2-12,5 м/мин
• Скорость движения тележки: 45-56 м/мин
• Скорость движения крана: 42-50 м/мин
• Рабочий режим: A6-A8
• Доступен индивидуальный дизайн

Получить бесплатное предложение

Как правильно выбрать контейнерный козловой кран для вашего бизнеса

Выбор контейнерного крана должен быть всесторонне рассмотрен с учетом таких факторов, как пропускная способность терминала , методы сбора и транспортировки, площадь дороги терминала, защита окружающей среды, инвестиционные затраты и эксплуатационные расходы . Здесь мы предлагаем три простых шага, которые помогут вам выбрать правильный козловой кран для вашего применения:

1.

Определите тип козлового крана для контейнеров.

Какой тип козлового крана для морских контейнеров вам нужен? Козловой кран на рельсовом ходу или козловой кран на резиновых колесах? Два типа козловых кранов широко используются на контейнерных площадках и имеют схожие функции, но существуют определенные различия в технических характеристиках, производительности погрузки и разгрузки, эксплуатационных характеристиках, экономических показателях и характеристиках автоматизации.

По сравнению с козловым краном на резиновых колесах, козловой кран на рельсовом ходу обладает такими преимуществами, как высокие технические характеристики, высокая эффективность погрузки и разгрузки, низкие эксплуатационные расходы, высокая степень использования двора, удобство эксплуатации и обслуживания, а также простота реализации автоматизации. Кроме того, пролет и расстояние вылета крана RMG могут быть настроены в соответствии с требованиями различных операций на верфи. Однако козловые краны RTG не имеют себе равных по маневренности и универсальности. Выбор правильного типа имеет решающее значение для эффективности и безопасности ваших операций по обработке контейнеров.

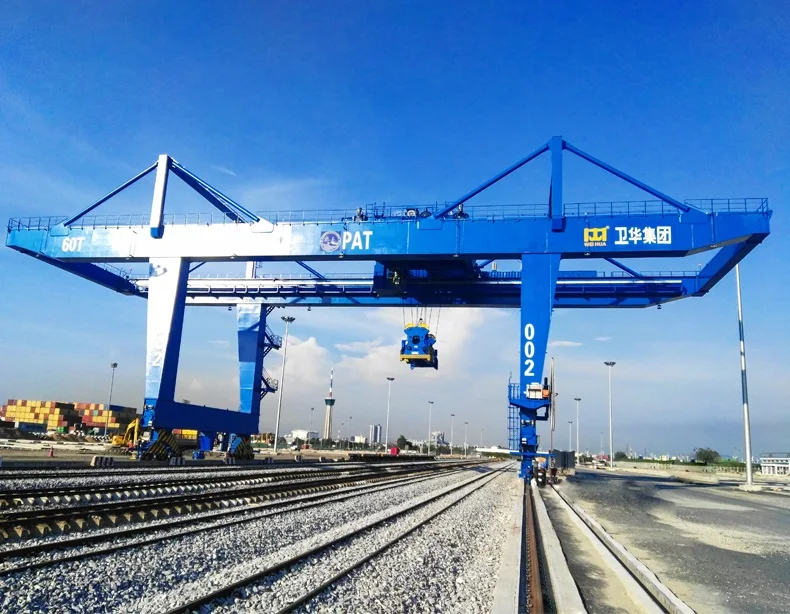

Контейнерный козловой кран RMG для продажи

2. Вы должны четко знать параметры своего козлового крана.

К основным параметрам козлового крана для обработки контейнеров относятся: грузоподъемность , пролет, высота подъема, тип поднимаемого контейнера (20 футов или 40 футов), количество контейнеров, обрабатываемых в час, высота штабелирования, такая как штабелирование три для прохода четырех или штабелирование четырех для прохода пяти, параллельно ли разбрасыватель главному лучу или вертикально к главному лучу, можно ли вращать разбрасыватель и т. д. Узнайте параметры козлового крана для контейнеров, чтобы убедиться, что выбранный вами кран имеет правильный размер и грузоподъемность для вашего применения.

3. Подумайте о своем бюджете.

При наличии широкого ассортимента козловых кранов для контейнеров выбор подходящего козлового крана в рамках вашего бюджета имеет решающее значение для максимизации ценности вашего бизнеса.

Так как же выбрать правильный козловой кран в рамках вашего бюджета? Этим занимаются наши опытные инженеры. В соответствии с предоставленными вами параметрами козлового крана и бюджетом, наши инженеры всесторонне рассмотрят и порекомендуют наиболее подходящий козловой кран под ваши требования и бюджет.

Если вы не уверены, какой тип козлового крана вам подходит, просто свяжитесь с Aicrane! Наши проектные консультанты и инженеры будут работать вместе, чтобы помочь вам!

Свяжитесь с нами для Контейнерный козловой кран Цена! Контейнерный козловой кран для железнодорожной грузовой станции

Как управлять контейнерным козловым краном RMG?

Контейнерный козловой кран на рельсовом ходу управляется машинистом, сидящим в кабине машиниста и управляющим навесной платформой. Кабина машиниста, как правило, подвешена под тележкой и перемещается вместе с тележкой.

Все операции крана могут выполняться на рычажной платформе в кабине машиниста. Водитель также может управлять краном с ходовой стороны крана, чтобы облегчить временное перемещение крана. При работе с ходовой стороны крана электрическая блокировка достигается с основной рабочей рычажной платформой.

Управление приводом козлового контейнерного крана может быть настроено в соответствии с потребностями пользователя и в настоящее время включает в себя: (1) обычный переменный ток с вихретоковым регулированием скорости и системой торможения; (2) система регулирования напряжения и скорости статора переменного тока; (3) тиристорная система регулирования постоянной скорости постоянного тока и система регулирования скорости переменного тока с переменной частотой. Для разных механизмов могут использоваться разные системы управления электроприводом.

Кнопка управления кабиной водителя

Основная конструкция контейнерных кранов RMG

Металлическая конструкция

• Главная балка – часто используется внедорожная коробчатая балка. Чтобы избежать зоны высокого напряжения, вызванного давлением колеса для сварного шва полки, сталь «Т» используется для приварки лицевой пластины главной балки и несущей стенки к части рельса. Соединение между главной балкой и жесткой опорой осуществляется с помощью высокопрочных болтов или сварки, а соединение с гибкой опорой – шарнирным соединением.
• Ножки – как жесткая, так и гибкая ножки имеют коробчатую конструкцию. У рельсовых контейнерных козловых кранов с малыми и средними пролетами опоры с обеих сторон выполнены из жестких стоек. Для опор П-образной формы прочность и жесткость вдоль направления крана реализуются за счет жесткого соединения опор с верхней балкой. Для П-образных опор она реализуется за счет жесткого соединения опор с нижней балкой, а прочность и жесткость по направлению движения тележки реализуется за счет жесткого соединения основной балки и жесткой опоры.
• Тележка – конструкция тележки различается в зависимости от того, является ли подъемный механизм канатным барабанным или телескопическим с жесткой рамой. Как правило, применяется комбинированная конструкция коробчатой ​​балки и пластинчатой ​​фермы. Кабина водителя, электрический шкаф управления, устройство против раскачивания, гирляндный трос и т. д. соединены с конструкцией тележки.
• Вспомогательное сооружение – сооружение включает электрощитовую и эскалаторы, проходы, площадки обслуживания и т.п., расположенные по одну сторону от главной балки.

Опорная стойка главной балки

Подъемный механизм

• Подъемный механизм состоит из электродвигателя, дискового тормоза, редуктора и дуплексного барабана. Подъемный механизм канатного барабана приводится в действие двигателем переменного тока, а однослойный канатный барабан с канавкой приводится в движение закрытым спиральным редуктором для намотки каната. Мощности мотора достаточно для обеспечения хороших характеристик разгона.
• Между подъемным двигателем и редуктором предусмотрена эластичная муфта с тормозным диском. Тормоз представляет собой дисковый тормоз с гидравлическим толкателем, приводимый в действие толкателем пружинного тормоза.
• На конце высокоскоростного вала подъемного механизма имеется датчик превышения скорости. Когда скорость двигателя превышает 115% от номинальной скорости, вся машина аварийно останавливается.
• Обнаружено датчиком веса, когда нагрузка под разбрасывателем составляет от 100% до 110% от номинальной нагрузки, загорается индикатор номинальной нагрузки в кабине водителя. Когда нагрузка под разбрасывателем превышает 110 % от номинальной нагрузки, срабатывает звуковой сигнал, мигает индикатор перегрузки, а ПЛК запрещает подъемному механизму продолжать подъем вверх, но позволяет пределу скорости подъема опускаться и опускать груз.

Контейнерный спредерКонтейнерный козловой кран-спредер

Механизм перемещения тележки

• Механизм перемещения тележки обычно состоит из колесной пары, двигателя, редуктора, тормоза, муфты и т. д. или редуктора «три в одном» и направляющего колеса. набор.

Механизм тележки Тележка

Механизм перемещения крана

• Механизм перемещения крана RMG в основном состоит из редуктора «три в одном», рельсового зажима, буфера, колесного зажима и т. д.

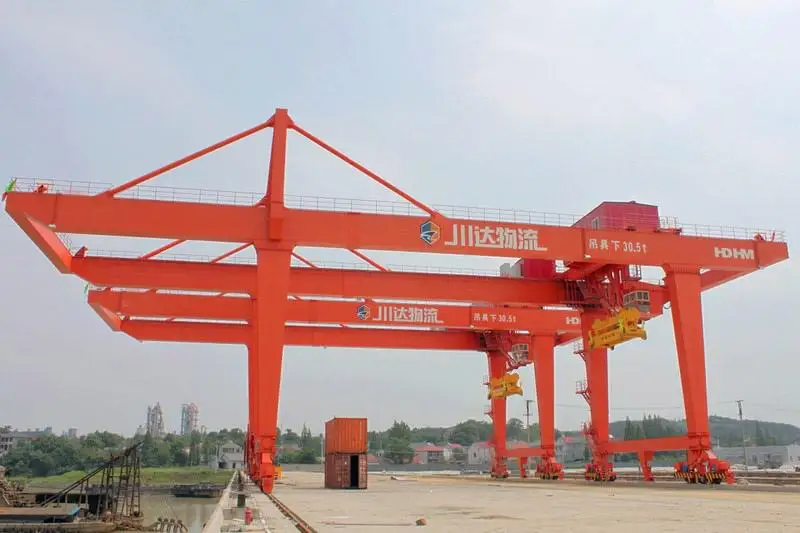

Рельсовый кранКонтейнерный кран RMG

Почему стоит выбрать Айкран?

Aicrane имеет большой опыт в предоставлении решений для козловых кранов клиентам по всему миру. Мы не только продаем продукцию для кранов, но и предоставляем комплексные услуги, включая проектирование решений, производство, доставку, установку и послепродажное обслуживание, чтобы обеспечить непрерывную работу и производительность вашей системы козловых кранов. Узнайте об Aicrane и о том, что мы можем сделать для вас.

Завод Aicrane

Завод Aicrane занимает площадь 850 000 квадратных метров, и лицензия на производство распространяется на все виды кранов, талей, стальных конструкций и лебедок. Мы можем обеспечить быстрое производство и доставку, а также конкурентоспособные цены. Не стесняйтесь посетить завод Aicrane в любое время!

Техническая поддержка

Наши профессиональные инженеры-крановщики и консультанты по проектам всесторонне обсуждают требования к продукту и бюджет с клиентами, чтобы предоставить наиболее подходящие подъемные решения для их бизнеса.

Специалисты по работе с клиентами следят за выполнением заказа один на один, регулярно сообщают о ходе выполнения, заранее организуют доставку, монтаж и другие работы, чтобы гарантировать, что оборудование будет укомплектовано и доставлено к заказчику в срок.

Послепродажное обслуживание

У нас есть специальная группа послепродажного обслуживания, которая регулярно посещает клиентов, чтобы понять состояние оборудования и своевременно решить проблемы клиентов после продажи.

Местная служба поддержки

Aicrane имеет местных специалистов по продажам и группы обслуживания в Индонезии, Малайзии, Филиппинах, Узбекистане, Вьетнаме и других странах для обеспечения обслуживания на месте в течение 24 часов. Есть местные склады, чтобы клиенты могли вовремя получить аксессуары.
