Кран козловой КК

Фото/видеоОтзывыСертификаты

Характеристики

Грузоподъемность

до 16,0 тонн

Длина пролета

до 32,0 метров

Высота подъема

до 36,0 метров

Тип привода на передвижение

электрический

Режим работы по ISO 4301/1

А4 и выше

Исполнение крана

ОПИ/ ПБИ

Степень защиты механизмов передвижения крана

IP 54/ IP 65

Категория размещения по ГОСТ 15150-69

У1/ У2/ У3

Перечень дополнительных опций

По умолчанию краны изготавливаются в стандартной комплектации. Но в зависимости от их технических характеристик и условий эксплуатации менеджер завода может порекомендовать дополнить стандартную комплектацию тем или иным набором опций. Ниже представлено их краткое описание и обоснованность установки.

Наименование опции	Описание опции
Ограничитель грузоподъемности	Применяется в качестве дополнительного устройства безопасности наряду с концевыми выключателями и устройством защиты от падения груза при обрыве фаз. Устанавливается, как правило, в тех случаях, когда работа производится с разными грузами, масса которых не всегда известна. Если вес груза превышает грузоподъемность тали, ограничитель блокирует процесс подъема. Опция доступна для кранов, комплектуемых электрической талью, так как ограничитель монтируется на механизм подъема тали.
Сигнализация звуковая и световая	Сигнализация активируется при включении козлового крана, предупреждая сотрудников о необходимости покинуть опасную зону. В зависимости от условий рабочей территории рекомендуется устанавливать световую или звуковую сигнализацию. Опция доступна только для кранов козловых электрических.
Радиоуправление	Позволяет управлять краном на расстоянии с помощью пульта. Опция доступна для кранов козловых электрических или для кранов, укомплектованных электрической талью. В комплект поставки входит 6-кнопочный пульт с кнопкой аварийной остановки, приемник радиосигнала (устанавливается на таль или на ящик управления краном или рядом с ящиком управления).
Электродвигатель с тормозом на передвижение	Применяется для фиксации крана козлового электрического в положении покоя. Предотвращает самопроизвольное движение крана под воздействием порывов ветра, землетрясения и прочих факторов.
Навес для стоянки тали при исполнении “На улице”	Применяются на кранах категории размещения У1 (на улице) для защиты электрической тали от прямых осадков. Рекомендуется к установке производителями кранов и талей, так как в самой конструкции тали обычно не предусмотрено альтернативной защиты от осадков.
Навес для тали на всю длину пролета при исполнении “На улице”	Применяются на кранах категории размещения У1 (на улице) для защиты электрической тали от прямых осадков. Рекомендуется к установке производителями кранов и талей, так как в самой конструкции тали обычно не предусмотрено альтернативной защиты от осадков.
Концевой электрический выключатель на передвижение крана вдоль путей	Выполняют те же функции, что и жесткие упоры. Отличие состоит в том, что выключатель является датчиком, при соприкосновении с которым кран останавливается, а в случае с упорами происходит столкновение двух металлических конструкций. Концевые выключатели доступны для установки только для кранов с электроприводом. В комплект поставки входит 1 концевой выключатель и крепеж для него.
Концевые электрические выключатели на передвижение тали вдоль моста крана	Позволяют тали своевременно остановиться при приближении к концевым балкам, что снижает риск столкновения, ударов и обеспечивает высокий срок службы тали. В комплект поставки входит 2 выключателя и крепеж для них.
Оптические датчики сближения с препятствием	Необходимы для предотвращения столкновения крана с препятствием или с другим краном.
Устройство защиты от падения груза при обрыве фаз	Дополнительное устройство безопасности наряду с ограничителем грузоподъемности и концевыми выключателями.
Регистратор параметров работы крана	Регистрирует условия работы крана, в том числе режимы, продолжительность и объем нагружения. Устанавливается только при комплектации крана электрической канатной талью.
Индикатор наработки времени крана	Контролирует время наработки крана, позволяя вовремя проводить необходимое обслуживание, текущий и капитальный ремонт. Встраивается либо в дверцу ящика управления краном, либо внутрь него.
Частотное регулирование передвижения крана	Частотный преобразователь устанавливается в ящик управления краном для возможности настраивания скорости передвижения крана в определенном диапазоне.
Система охлаждения двигателя	Рекомендуется применять при установке частотного преобразователя, который будет существенно ограничивать стандартную скорость передвижения крана, для предотвращения перегрева электродвигателей.
Входной дроссель	Сглаживает фронт и уменьшает амплитуду выброса всплесков силового переменного питающего напряжения. Уменьшает амплитуду пульсаций тока, потребляемого частотным преобразователем от сети.
Входной RL-фильтр	Применяется в обязательном порядке при питании крана или тали от троллейного токопровода. Требует дополнительной установки частотного преобразователя.
Подогреваемый ящик управления краном	Позволяет эксплуатировать козловой кран при температуре воздуха до -20 гр. С (включительно). Обязателен к установке на всех кранах, которые эксплуатируются при температуре воздуха ниже -10 гр. С. Требует дополнительной установки частотного преобразователя.
Противоугонное устройство	Предназначено для удержания крана в произвольном месте крановых путей при силе ветра, превышающей допустимый показатель, прописанный в паспорте крана. Может быть ручным и приводным.
Анемометр	При достижении максимально допустимой скорости ветра в процессе работы крана подает сигнал о необходимости прекращения работ. Максимальная скорость ветра определяется эксплуатирующей организацией или производителем и прописывается в паспорте крана.

Описание

Кран козловой КК с подвесной грузовой монорельсовой тележкой выпускается нашей компанией по ТУ-3155-011-87879481-2015 в соответствии с техническими регламентами Таможенного Союза 010/2011 “О безопасности машин и оборудования” грузоподъемностью до 16,0 тонн и длиной пролета от 6,0 до 32,0 метров. Тип привода на передвижение: электрический. Кран передвигается с помощью колес по рельсовому пути.

Краны козловые КК могут использоваться как на открытом воздухе (категория размещения У1 и У2), так и в закрытых помещениях (категория размещения У3) при температуре окружающей среды от -20°С до +40°С (по запросу от -40°С). Группа режима работы крана по ИСО 4301/1 — А3, А4, А5. По предварительному запросу возможно изготовление кранов с другим режимом работы.

Конструкция крана представляет собой мост с двумя опорами. Мост изготавливается двух- или однобалочным. Как правило, краны козловые грузоподъемностью до 10,0 тонн проектируются с одной балкой, грузоподъемностью от 10,0 тонн — двухбалочными.

Рабочими механизмами крана являются механизмы подъема груза, передвижения тележки и передвижения крана. Управление краном осуществляется двумя способами: из кабины оператора и с пола.

Испытания крана козлового однобалочного КК-А-10,0-40,0-32,0-10,0-380-У1 производства “Грузоподьем” на предприятии Заказчика

Получить консультацию

• Применяется для подъема и перемещения любых грузов массой до 16,0 тонн
• Кран состоит из пролета, изготовленного из двутавра и трубы либо балок коробчатого сечения; опор, приводящих кран в движение; концевых тележек, которые снабжены мотор-редукторами для перемещения крана по направляющим (рельсам или квадрату)
• Подвод питания по умолчанию осуществляется при помощи электрического кабеля или иным способом
• Управление краном осуществляется при помощи кабельного пульта с кнопкой аварийной остановки. Возможна установка опции: радиоуправление, управление с кабины для повышения удобства и безопасности эксплуатации
• Механизмом подъема и перемещения груза является тельфер (таль), который передвигается вдоль пролета крана. Грузозахватным органом является крюковая подвеска, подвешенная на канатном тросе
• Для повышения надежности, безопасности, удобства работы рекомендуется установка дополнительных опций
• Широко применяется на производственных предприятиях для выполнения ремонтных, погрузочно-разгрузочных работ и других целей
• Краны эксплуатируются, как правило, вне помещений, поэтому их комплектация включает частотный преобразователь на передвижение, тормоз, анемометр для контроля скорости ветра, навесы для защиты электрооборудования.

Пример условного обозначения: козловой кран грузоподъемностью 10,0 тонн длиной пролета 22,5 метра, высотой подъема 8,0 метров категории размещения У1 по ГОСТ 15150-69, общепромышленного исполнения, с электрическим приводом на перемещение, без консольный:

КК-Э-10,0-22,5-8,0 У3 ОПИ ТУ 3155-011-87879481-2015, где:

КК – кран козловой;
Э – электрический;
10,0 – грузоподъемность крана, в тоннах;
22,5 – длина пролета крана, в метрах;
8,0 – высота подъема крана, в метрах;
У1 – категория размещения крана согласно ГОСТ 15150-69;
ОПИ – общепромышленное исполнение;
ТУ-3155-011-87879481-2015 – обозначение ТУ.

Цвет оборудования может отличаться от изображенного на сайте.

Если Вы хотите купить кран козловой КК, рассчитать ее стоимость, уточнить комплектацию или узнать информацию о дополнительных опциях, звоните в офисы продаж ООО «Грузоподъем» по телефонам, указанным на сайте.

ООО «Грузоподъем» имеет всю разрешительную документацию на производимое оборудование. Кроме того, помимо изготовления крана козлового наша компания осуществляет доставку и монтаж оборудования.

Появились вопросы?

Оставьте заявку на консультацию с техническим специалистом:

технические характеристики и места применения

Выберите ваш город

31.08.2018

Хотите, чтобы Ваша компания попала в рейтинг лучших 2019 года?

Содержание

• Технические параметры
• Применение спецтехники
  • Видео по теме: КК-32

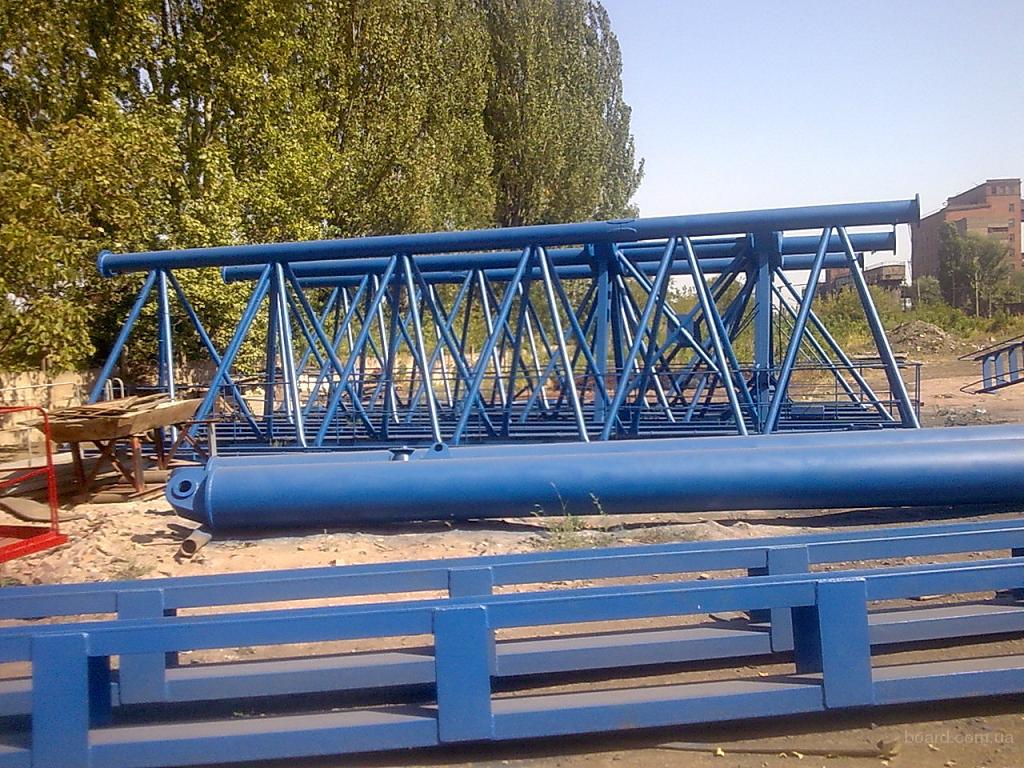

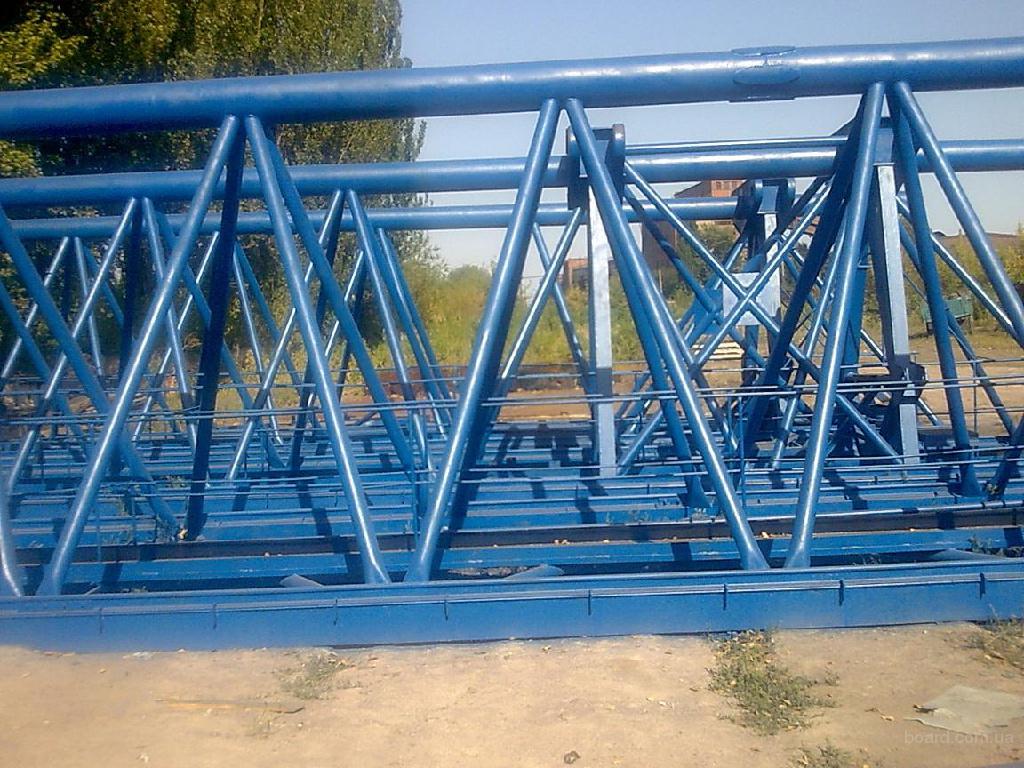

Козловой кран КК-32 – безопасное и надежное оборудование, разработанное для эксплуатации в условиях повышенных нагрузок в регионах с суровым климатом. Высокие технические характеристики козлового крана КК-32 и его экологичность соответствуют не только отечественным, но и международным стандартам качества, что является неоспоримым преимуществом данной модели спецтехники перед аналогичными установками.

Технические параметры

Технические характеристики КК-32 представлены в таблице.

Параметр	Показатель
Пролет	32 м
Грузоподъемность	32 т
Режим работы	Группа АЗ/ЗК
Высота подъема груза	10 м
Скорость: стрелы/тележки/крана	0,125/0,5/1 м/мин.
Ширина колеи тележки	2,5 м
Длина консоли	2 м
Максимальная нагрузка на колесо	220 кН
Масса крановой установки	95 т
Род тока	Переменный
Вид рельса	Р 50 (согласно ГОСТ 7174-75)
Температурный режим	От – 40оС до +40оС

Размеры КК-32

Отличительная характеристика козлового крана КК-32 – наличие противоугонных захватов, которые обеспечивают безопасность эксплуатации спецтехники в регионах с повышенными ветровыми нагрузками. Если сила давления ветровых потоков не превышает отметку 25×105Па, то установка удерживается в исходном положении тормозной системой, которая расположена в механизме передвижения.

Если же параметры ветровых нагрузок превышают норму, положение спецтехники регулируется при помощи противоугонных захватов, которые приводятся в действие после передачи сигнала от датчика, который реагирует на давление и скорость ветра. Наличие специального противоугонного оснащения помогает предупредить возникновение аварийных ситуаций на строительной площадке.

Применение спецтехники

Крановая установка КК-32 разработана для выполнения высотных монтажных и строительных работ. Конструкционные особенности крановой установки позволяют выполнить поставленные задачи с максимальной точностью и аккуратностью.

КК-32

Подъемный механизм крана оснащен функцией «пониженная скорость на спуск», диапазон регулировки которой – ¼. Кроме этого, козловые краны получили широкое распространение при выполнении разгрузочных и погрузочных работ в складских помещениях, доках и ангарах.

Востребованность спецтехники обусловлена и экономичностью КК-32: кран потребляет малое количество электрической энергии.

Видео по теме: КК-32

Оставьте заявку на поиск лучшей цены

Заполните форму ниже и Вам перезвонит менеджер и проконсультирует Вас по любым вопросам и подберет лучшую цену в России

[block]

Adblock
detector

32-тонный двухбалочный козловой кран европейского образца для продажи в ОАЭ – отличный поставщик кранов из Китая

Мы завершили установку 1 комплекта двухбалочных козловых кранов в ОАЭ. Это 32-тонный двухбалочный козловой кран европейского образца. Крановые изделия европейского типа отличаются малым весом, малым давлением колес, малой высотой оборудования, компактной конструкцией и небольшим занимаемым пространством. Они используют передовые международные технологии и используют наиболее разумную конструкцию от тележки, концевой балки до главной балки, а их собственный вес намного легче, чем у традиционных кранов. Поэтому при выполнении тех же требований можно уменьшить высоту цеха, уменьшить размер сечения рельсоопорной балки, уменьшить несущую способность консольного и свайного фундамента, а требования для направляющей и линии скольжения источника питания можно уменьшить, чтобы пользователь мог использовать мастерскую и подъемное оборудование в мастерской. Комплексные инвестиции в области уменьшились.

Двухбалочный козловой кран европейского стандарта Параметры

• Грузоподъемность: 32 т
• Высота подъема: 8 м
• Пролет: 18 м
• Левая и правая консоли: 6+6 м
• Источник питания: 380 В, 3 фазы, 50 Гц
• Дистанционное управление с помощью джойстика и подвесного пульта управления в качестве резервного варианта

Технические характеристики

29

Грузоподъемность			т		32
Высота подъема			м		8
Пролет					18
C антилевер	Левый				6
	Справа				6
Скорость	Скорость поперечного движения		м/мин		2,0~20 (инверторное управление)
	Скорость движения крана				2,0~20 (инверторное управление)
	Скорость подъема				0,8/3,3 (двойная скорость)
Рабочий класс			/		ФЭМ2М (ИСО М5)
Блок питания			В/Гц/P		380В/50Гц/3П
Кран t Расческа мощность			кВт		2,2*4
Тележка т моталка мощность					1,5*2
Грузоподъемность					5,0/20
Суммарная мощность					31,8
Макс. нагрузка на колесо			КН		190,8
Всего конструкция вес			т		45,8
Температура окружающей среды			/		-20℃ ~ +40℃
Система предотвращения столкновений		/		В комплекте
P Реле защиты		/		В комплекте
Концевой выключатель		/		В комплекте
Устройство защиты от низкого напряжения		/		В комплекте
Аварийная остановка		/		В комплекте
Защита от замыкания на землю		/		Включено
Защита от короткого замыкания		/		В комплекте
Защита от перегрева		/		В комплекте
Защита от отключения питания		/		В комплекте
Защита от перегрузки по току		/		В комплекте
Защита от перегрузки		/		В комплекте
Буфер высшего качества		/		В комплекте
C страна O ри джин				Китай

Примечание:  Рекомендуемая спецификация рельса

Тип	Ширина верха (мм)	Ширина дна (мм)	Высота (мм)	Вес (кг/м)
QU70	70	120	120	52,8

Двухбалочный козловой кран европейского стандарта Завершенная установка

Установка двухбалочного козлового крана европейского образца грузоподъемностью 32 тонны

(Изображение выше относится только к модели крана)

Двухбалочный козловой кран европейского образца грузоподъемностью 32 тонны Подъемный механизм

Двухбалочный козловой кран европейского образца грузоподъемностью 32 тонны главная балка

32-тонный двухбалочный козловой кран европейского стандарта с тросовым барабаном

(На изображении выше изображен двухбалочный козловой кран европейского стандарта грузоподъемностью 25 тонн, установленный в Польше для подъема камня. )

Обработка козлового крана

Упаковка и доставка

Сертификаты продукции

Наши продукты прошли сертификацию CE (ECM) и ISO, и вы также можете указать стороннее агентство для проверки качества. Плата за стороннее тестирование не включена в это предложение.

Технические стандарты

Правила проектирования и строительства

Все требуемые стандарты для кранов – это стандарт FEM, стандарт DIN и китайский национальный стандарт.

Основные национальные стандарты Европы

— стандарт 89/392/EEC (93/68/EEC)

— стандарт 91/368/EEC

— стандарт 73/23/CEE «EMC

3» Стандарт 89/336/EEC

-EN 60204-1

-EN 292 Mechanical Safety

-ISO 2141

-ISO 2766

Международные стандарты

–. Уведомление 1993 г.

– 29 июля 1992 г., 92-765, 92-766, 92-767 уведомление

— DIN 5684

— DIN 15400; DIN 15401

-NFE 26-010

-NFE 26-030

Технические стандарты

-FEM 9. 511 Механическая группа

-FEM 9.661. стандарт качества каната

— ФЭМ 9.681    Выбор ходового двигателя

— ФЭМ 9.682    Подъемный двигатель на выбор

— ФЭМ 9.755    Электроподъемное оборудование

-FEM 9.811 Электрический Кран Стандарт

-FEM 9.901 Справочник по подъемным компонентам

-IEC 34-1.

Основные национальные стандарты Китая

Правила проектирования кранов GB/T 3811-2008

Правила безопасности подъемных устройств GB 6067-2010

Общее техническое состояние кранов GB 7592-87

Мостовой кран-кран и портальный мостовой кран

Допуски на изготовление и укладку путей GB/T 10183-2010

Нормы и процедуры испытаний кранов GB/T 5905-2011

Общий мостовой кран GB/T 14405-2011

Портальный кран GB/T 14406-2011

Крановое и подъемное оборудование Технические характеристики и условия приемки GB/T 17908-1999

Электроустановка и стандарт приемки GBJ 232-82

Безопасность машин – Электрооборудование Машины

Часть 32: Требования к грузоподъемным машинам GB 5226. 2-2002

Стандарт электромонтажа и приемки GB 50256-96

5-32 тонны L Однобалочный козловой кран и кран Goliath

Однобалочный козловой кран с “L” «Фасонные опорные ноги и электрическая лебедка или тележка с электрической лебедкой представляют собой козловой кран легкой и средней грузоподъемности, используемый для общих погрузочно-разгрузочных работ на открытом воздухе, таких как открытая грузовая площадка, железнодорожные терминалы, фабрики и внутренние помещения, такие как склады и мастерские и т. д. , Благодаря очевидным характеристикам опор в форме буквы «L», козловой кран с подъемной тележкой является хорошим выбором для длинных и крупных объектов и предметов, таких как стальные трубы, бетонные блоки и т. д. По сравнению с двухбалочным козловым краном, однобалочный кран типа L Козловой кран-балка способен загружать и разгружать объекты грузоподъемностью от 5 до 32 тонн, отличается более широким пространством для длинных объектов, меньшей высотой крана при фиксированной высоте подъема, меньшим собственным весом и меньшим весом. стоимость крана и др.

Параметры однобалочного козлового крана L-типа

Электрический однобалочный козловой кран L-типа является важным подъемным краном для повышения эффективности, безопасности и производительности труда. Козловой кран на тележке способен обрабатывать тяжелые грузы грузоподъемностью от 5 до 32 тонн, пролетом крана 10-35 метров, высотой подъема 6-30 метров, а также доступны индивидуальные конструкции козловых кранов. Для ознакомления представлены основные параметры однобалочных козловых кранов типа L с электротельфером.

Основные параметры однобалочного козлового крана с электротельфером

• Тип козлового крана: однобалочный козловой кран с Г-образными опорными ногами 5 тонн, 10 тонн, 16 тонн, 20 тонн, 32 тонны,
• Пролет козлового крана: 18-35 м — 10 м, 15 м, 19 м, 20 м, 21,5 м, 23 м, 28 м, 35 ​​м；
• Высота подъема козлового крана : 6-30 м, 6 м, 9 м, 12 м, 18 м, 24 м, 30 м
• Скорость подъема тележки козлового крана: 5,9-11,2 м/мин
• Скорость движения тележки козлового крана: 36,6-39,7 м/мин
• Скорость движения тележки козлового крана: 39,7-46,2 м/мин
• Рабочий режим козлового крана с подъемной тележкой: A3-A5

Типы и конфигурации

Однобалочный козловой кран типа L представляет собой тип козлового крана легкой и средней грузоподъемности, работающий с различными типами тросовых подъемников, обычно электрические тали CD MD для погрузочно-разгрузочных работ. По форме электрические однобалочные козловые краны L-образной формы можно разделить на:

Однобалочный козловой кран типа MH L с электрическими лебедками , подвешенный под главной балкой, которая может быть коробчатой ​​конструкции и конструкцией ферменной балки. Электрические однобалочные козловые краны с коробчатой ​​балкой отличаются прочной конструкцией и простотой изготовления, а ферменный кран имеет малый собственный вес и обладает высокой устойчивостью к ветру.

Однобалочный козловой кран типа МХЛП с тележкой с электротельфером , расположенный сверху, но сбоку от коробчатого 9Главная балка 0029 представляет собой частично подвесной козловой кран с характеристиками небольшого размера и легкой нагрузки, особенно для обработки стальных труб, балок или других длинных предметов, широко используемых на сталелитейных заводах, бетонных балках.

Конструкции и компоненты

Однобалочный козловой кран типа L состоит из козлового моста, L-образной опоры, механизма перемещения крана, электрической лебедки или тележки с электрической лебедкой, электрооборудования, предохранительных устройств и т. д. Конструкция L-образной опоры увеличивает рабочее пространство и делает однобалочный козловой кран удобным для транспортировки, установки и обслуживания. .

В отличие от козлового крана с рамой A или козлового крана с U-образной рамой, которые опираются на две опоры с каждой стороны, однобалочный козловой кран типа L предназначен для установки на одну L-образную опору с каждой стороны для удобства перемещения длинных кусков объекты или грузы, такие как стальные трубы и бетонные балки и т. д. Однобалочный козловой кран L-типа специально разработан для легких и умеренных работ, он может быть установлен с двумя электрическими канатными тельферами и крюками для перемещения длинных предметов с большей устойчивостью и высокой безопасностью. во время подъема. Это также идеальное решение для операций наклона.

Особенности электрического однобалочного козлового крана L-типа

• Благодаря L-образной конструкции однобалочный электрический козловой кран намного легче перемещает длинные предметы или негабаритные грузы через опоры.
• Благодаря прочной конструкции электрический однобалочный козловой кран может выдерживать тяжелые условия эксплуатации в течение всего срока службы.
• Стандартизация компонентов и модульная конструкция делают однобалочный козловой кран простым в сборке и разборке.
• Благодаря плавному пуску подъемный кран гарантированно будет стабильным и плавным во время работы.
• Однобалочный подъемный кран требует минимального обслуживания и меньших эксплуатационных расходов.

Опции

Однобалочные однобалочные козловые краны поставляются с различными опциями и аксессуарами на ваш выбор, в том числе:

• Номинальная грузоподъемность однобалочного козлового крана с электрической лебедкой: от 5 до 32 тонн
• Конструкция козловой рамы козлового крана: конструкция козловой балки коробчатой ​​формы / Конструкция козловой балки ферменной формы
• Подъемный механизм однобалочного козлового крана: электрическая лебедка или тележка с электротельфером
• Управление краном однобалочного козлового крана: подвесное управление, беспроводное дистанционное управление или управление из кабины машиниста
• Механизм перемещения мостового козлового крана: отдельный привод и т. д.
• Цвет окраски: в соответствии с требованиями заказчика
• Доступны электрические однобалочные козловые краны по индивидуальному заказу

однобалочный козловой кран с L-образной конструкцией до

Области применения

Однобалочный козловой кран L-образной конструкции с L-образными козловыми опорами и мощной электрической лебедкой и подъемной тележкой, оснащенный крановым крюком или электромагнитным патроном, или крановым грейфером для погрузочно-разгрузочных работ с различными материалами, особенно для перемещения длинных предметов или предметов, с грузоподъемностью от 5 до 32 тонн. В целом. Однобалочные козловые краны типа L с тросовым тросом широко используются в двух условиях для погрузочно-разгрузочных работ:

Наружное применение – там, где требуется подъемное оборудование без стоимости здания или какой-либо несущей стальной конструкции

Внутреннее применение – там, где существующие конструкции мастерской не подходят для установки мостовых кранов, и где дополнительная несущая стальная конструкция приведет к убыткам площади пола. Однобалочный козловой кран может быть спроектирован с консолями, чтобы можно было перемещать грузы за пределами центров рельсов.

Однако его запрещается использовать в опасных средах, таких как высокая температура, горючая, взрывоопасная и коррозионная среда и т. д., где требуется специально разработанный однобалочный козловой кран. Пожалуйста, свяжитесь с нами, чтобы получить дополнительную информацию о подъемном кране для опасных материалов.

Они широко используются в сталелитейном заводе, цементном заводе, строительстве, электронной промышленности, складах, железной дороге, пищевой промышленности, производстве бумаги, транспорте, строительстве и монтаже, гражданском строительстве и строительстве мостов, электростанциях, судостроении, автомобилестроении, строительстве. , автомагистрали, мосты, металлургия, шахты, туннели с откосами, обработка и защита шахт и другое строительство инфраструктуры и т. д.

Экономичный кран, Лучшее решение

Являясь одним из ведущих производителей и поставщиков кранов в Китае, мы занимаемся проектированием, производством, установкой и обслуживанием кранов.
