Автокраны и КМУ|Клинцы|40 тонн|КС-65719-5К

КС-65719-5К

Версия для печати

Отправить заявку

КС-65719-5К – первый полноприводный автокран марки «Клинцы» грузоподъемностью 40 тонн.

Шасси	Кран смонтирован на трехосном шасси автомобиля модели КамАЗ-65222. Колесная формула автомобиля 6 х 6
Двигатель	Двигатель базового автомобиля: восьмицилиндровый четырёхтактный дизель с турбонаддувом – модель КамАЗ-740.50-360
Подвеска	Система подрессоривания мостов-рессорная
Тормоза	Система торможения пневматическая барабанного типа
Шины	Размерность 16.00 R20
Электрооборудование	Постоянный ток 24В, 2 аккумуляторные батареи

Кран имеет базовое исполнение и набор дополнительного оборудования.

В базовой комплектации кран поставляется с противовесом массой 1 тонна и дополнительной крюковой подвеской под четырёх и шестикратную запасовку грузоподъёмностью 20 тонн. По желанию заказчика кран дополнительно может доукомплектовываться:

– дополнительными двумя противовесами массой по 4,0 тонны – для увеличения грузоподъёмности на дальних и средних вылетах.
Использование в работе дополнительных противовесов общей массой 9,0 тоннпозволяет существенно улучшить грузовые характеристики крана на средних и дальних вылетах, что обеспечивает ему наилучшие показатели среди аналогичных кранов данной размерной группы.
Для увеличения высоты подъёма стрела может быть дополнительно оснащена решетчатым гуськом длиной 9 метров – для увеличения высоты подъёма крюка и рабочей зоны крана. Гусёк поставляется в комплекте с крюковой подвеской грузоподъёмностью 4,5 тонны под двукратную запасовку. Гусек транспортируется отдельно от крана.

Стрела и система телескопирования
Четырехсекционная телескопическая стрела длиной 10,4—31 метр во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом — широкую рабочую зону и большую высоту перемещения груза при работе.
Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.
Стрела крана изготовлена из высокопрочной стали с помощью современных технологий гибки и сварки. Это позволило придать ей современный вид и обеспечить высокую несущую способность. Дальнейшее увеличение способности стрелы поднимать тяжелые грузы обеспечено применением оригинальной системы телескопирования секций – все секции телескопируются одновременно одним цилиндром. Таким решением достигнуто снижение массы стрелы и хорошие показатели грузоподъемности. Кроме того, реализованный режим телескопирования выгоден при поднятии грузов: все секции оказываются одинаково и равномерно нагруженными; стрела при всех промежуточных длинах сохраняет повышенную жесткость, очень сильно уменьшая тем самым «увод» и раскачивание груза в начале его подъема.

Комплектация крана подобрана исходя из требуемых технических параметров и условий ее длительной, надежной работы в условиях реальной российской эксплуатации.

В гидроцилиндрах крана устанавливаются импортные комплекты уплотнений, качество работы которых подтверждено собственным длительным опытом завода-изготовителя.
Гидрораспределители, запорная и регулирующая гидроаппаратура – также импортного изготовления. Каждый конкретный компонент в составе гидросистемы прошел предварительную проверку на пригодность и только после этого стал применяться на серийно изготавливаемых кранах.

Климатическое исполнение крана обеспечивает его эксплуатацию на территории всей страны. По желанию заказчика возможна доработка крана пакетом северных опций для работы в условиях холодного климата, либо пакетом опций для работы в условиях высоких температур.

Поворотная часть
Рама	Жёсткая сварная конструкция изготовленная из низколегированной конструкционной стали. Соединяется с опорной рамой через однорядное шариковое опорно-поворотное устройство
Привод крана	Дизель-гидравлический, однонасосный от аксиально-поршневого насоса. Насос фланцуется на коробку отбора мощности
Управление	Ручное с возможностью совмещения различных операций
Лебёдка грузовая	Привод барабана от регулируемого аксиально-поршневого насоса, что позволяет иметь нормальный и ускоренный режим работы. Барабан лебёдки с планетарным редуктором и автоматическим нормально-закрытым многодисковым тормозом
Механизм изменения вылета	Двухсторонний гидроцилиндр с тормозной системой клапанов обратного хода стрелы
Механизм поворота	Привод редуктора от нерегулируемого аксиально-поршневого насоса. Редуктор планетарный с автоматическим нормально-закрытым многодисковым тормозом
Кабина крановщика	Современный дизайн, повышенная обзорность, Комфортабельное внутренне оснащение, эргономично расположенные приборы и элементы управления крановой установки
Устройства безопасности	Безопасную работу крана обеспечивает микропроцессорный ограничитель нагрузки, показатели которого отражаются на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен координатной защитой крана для работы в стесненных условиях и блоком телеметрической памяти. Автокран также защищен модулем от опасного напряжения для работы вблизи линий электропередач.

Опорная рама
Опорная рама изготовлена из высокопрочной стали. Рама имеет возможность формирования опорного контура такого размера, который необходим именно для этого крана и его заявленных характеристик по подъему грузов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Грузоподъёмность максимальная миди¹, т	40,0²
-при работе на выдвинутых выносных опорах в зоне 240⁰, противовес 9 т	13,5
-при работе на выдвинутых выносных опорах в зоне 240⁰, противовес 5 т	10
-при работе на выдвинутых выносных опорах в зоне 240⁰, противовес 1 т	8,4
-при работе на выдвинутых выносных опорах в зоне 240⁰, противовес 0 т	7,8
Максимальный грузовой момент, тм (кНм)
-при работе с выдвинутыми опорными балками в зоне 240⁰	120,0 (1177,2)
-при работе с выдвинутыми опорными балками в зоне 360⁰	100,0 (981,0)
-при работе с втянутыми опорными балками в зоне 360⁰	45,0 (441,5)
Высота подъёма максимальная, м	12,2-32,3³
Высота подъёма при максимальном вылете, м	4,0
Максимальная глубина опускания крюка от уровня земли при стреле 10,4 м на вылете 5 м, м	10,0
Вылет при максимальной грузоподъёмности, м	3,0
Вылет, максимальный, м
а) «проектный» (без нагрузки)	8,35
б) «рабочий» (с грузом на крюке)	8,4
Вылет минимальный, м	2,0

¹Грузоподъемность миди означает грузоподъемность промежуточную (на канатах).
²Масса крюковой подвески (0,45 т) и съемных грузозахватных приспособлений входят в массу поднимаемого груза.

3Для минимальной и максимальной длин стрелы.

Геометрические параметры крана

База, м	4,115+1,44
Колея, м:
– передних колес	2,05
– задних колес	2,05
База выносных опор, м	5,4
Расстояние между выносными опорами, м:
– при выдвинутых опорах	6,0
– при втянутых опорах	2,27
Задний габарит, м	3,10
Радиус поворота, м	12,3
Габаритные размеры крана (длина × ширина × высота), м	11,97х2,55х3,95

Грузовые характеристики работы крана на выносных опорах, балки выносных опор выдвинуты полностью (5,4х6,0 м), кран установлен на опорах, зона работы 240°, противовес 9 т.

Вылет, м	Длина стрелы, м											Зона работы крана, град*
	10,4	12,0	15,0	17,0	19,0	21,0	23,0	25,0	27,0	29,0	31,0
	Грузоподъемность миди**, т
2,0	40,00											±120
3,0	40,00	20,00	20,00	20,00	20,00
4,0	30,00	20,00	20,00	20,00	20,00	17,00	15,00	13,00
5,0	24,00	20,00	20,00	20,00	20,00	17,00	15,00	13,00	11,50	10,00
6,0	19,50	18,60	18,20	17,80	17,40	17,00	15,00	13,00	11,50	10,00	8,50
7,0	17,00	16,70	16,40	16,10	15,80	15,50	15,00	13,00	11,50	10,00	8,50
8,0	14,50	14,00	13,80	13,70	13,60	13,40	13,20	12,80	11,50	10,00	8,50
8,4	13,50										8,50
10,0		10,50	10,50	10,30	10,30	10,10	9,80	9,40	9,00	8,50	8,10
12,0			7,80	7,80	7,70	7,60	7,50	7,40	7,20	7,00	6,90
13,0			6,80
14,0				6,10	6,00	5,90	5,80	5,70	5,60	5,50	5,40
15,0				5,30	5,30	5,30	5,20	5,10	5,00	4,90	4,80
17,0					4,30	4,30	4,20	4,10	4,10	4,10	4,00
19,0						3,50	3,50	3,40	3,40	3,30	3,25
21,0							2,90	2,80	2,80	2,70	2,65
23,0								2,40	2,35	2,30	2,25
25,0									2,00	1,95	1,90
27,0										1,65	1,60
29,0											1,30
Кратность полиспаста	10	6	6	6	6	6	6	4	4	4	4
Режим работы	Р-00

* От положения «стрела назад».

** Грузоподъемность миди означает грузоподъемность промежуточную (на канатах).

Примечание:

¹ При увеличении длины стрелы свыше 10,4 м максимальная грузоподъёмность крана снижается с 40,0 т до 20,0 т и ниже в зависимости от длины стрелы, что контролируется ограничителем нагрузки крана ОНК-160С и концевым выключателем.

² При переключении кнопки кратности запасовки на лицевой панели ограничителя грузоподъёмности на кратность n=6, грузоподъёмность снижается до 20,0 т; на n=4, грузоподъёмность снижается до 13,0 т.

³ Масса крюковой подвески (0,45 т – n=10 или 0,25 т – n=6, 4) и съёмных грузозахватных приспособлений входят в массу поднимаемого груза.

Клинцы

40 тонн

КС-65719-1К
КС-65719-5К

25 тонн

КС-55713-1К
КС-55713-3К
КС-55713-5К
КС-55713-6К
КС-55713-1К-2
КС-55713-3К-2
КС-55713-5К-2
КС-55713-6К-2
КС-55713-10К-2
КС-55713-1К-3
КС-55713-3К-3
КС-55713-5К-3
КС-55713-6К-3
КС-55713-9К-3
КС-55713-10К-3

20 тонн

КС-45719-3А
КС-45719-5А
КС-45719-7А
КС-45719-8А
КС-45719-9А-1

16 тонн

КС-35719-1-02
КС-35719-3-02
КС-35719-5-02
КС-35719-7-02
КС-35719-8А

15 тонн

Ивановец
Клинцы
Галичанин
Челябинец
Машека
PALFINGER
HIAB
ИНМАН
FASSI
EFFER
UNIC
KANGLIM
BONFIGLIOLI
SOOSAN
СИНЕГОРЕЦ

Технические характеристики автокранов — 16, 25, 32, 40 и 50 тонн

Автомобильный кран представляет собой самоходную грузоподъёмную технику. Она имеет крановую надстройку различной грузоподъёмности, расположенную на шасси серийных грузовых автомобилей.

Основная классификация кранов — классификация по их грузоподъёмности. Здесь мы рассмотрим характеристики самых востребованных моделей автокранов на примере крановой надстройки Ивановец. Крановые надстройки Галичанин, Клинцы, Челябинец и Ульяновец имеют схожие с ней параметры.

Технические характеристики автокранов:

16 тонн
25 тонн
32 тонны
40 тонн
50 тонн
автокраны XСMG (Китай)

Автокран 16 тонн на базе КАМАЗ является очень сбалансированной машиной. Она применима для широкого круга задач, где необходима оперативность загрузки или выгрузки.

Технические характеристики автокрана КАМАЗ 16 тонн:

Шасси	КАМАЗ 53605
Крановая надстройка	Ивановец КС-35714К
Длина стрелы	17 метров
Грузоподъемность	16 тонн
Мощность двигателя	292 л. с.
Масса	17,32 тонн

При работе с автокраном КАМАЗ 53605 16 тонн нужно учитывать, что это максимальная грузоподъёмность «под собой». При увеличении вылета стрелы и изменения угла наклона, грузоподъёмность пропорционально уменьшается.

Автокран 25 тонн с гуськом и без на базе КАМАЗ — одна из самых востребованных машин на рынке. Это достаточно универсальная техника, применяется при проведении ремонтных и аварийных работ, в строительстве и на промышленных площадках, при погрузочно-разгрузочных операциях монтажа металлоконструкций.

Технические характеристики автокрана на базе КАМАЗ 25 тонн:

Шасси	КАМАЗ 65115
Крановая надстройка	Ивановец КС-45717К
Длина стрелы / с гуськом	21 метр / 30,7 метр
Грузоподъемность	25 тонн
Мощность двигателя	292 л. с.
Масса	21,2тонн / 23,32 тонн

При работе с краном КАМАЗ 65115 25 тонн, нужно знать, что при увеличении вылета стрелы грузоподъёмность сильно падает, эта модель автокрана позволяет разгружать или загружать небольшие грузы до 700 кг на удалении 20 метров от себя.

Автокран достаточно мобилен и удобен в использовании. При нехватке длины стрелы используется надставка «гусёк». С помощью «гуська» можно дотянуться до 28 метров, но грузоподъёмность при этом составит всего лишь 300 кг.

Автокран 32 тонны на базе КАМАЗ — также одна из мобильных, универсальных моделей на рынке. Кран может работать в стесненных условиях — установка на опоры без установки аутригеров, удлинение груженой стрелы. Системы безопасности предотвращают перегруз, контакт с линиями высокого напряжения.

Основные технические характеристики автокрана 32 тонны:

Шасси	КАМАЗ 6540
Крановая надстройка	Ивановец КС-55717К
Длина стрелы / с гуськом	25 метр / 31 метр
Грузоподъемность	32 тонн
Мощность двигателя	292 л. с.
Масса	27,7 тонн

При работе с краном КАМАЗ 6540 32 тонны нужно знать, что при увеличении вылета стрелы грузоподъёмность сильно падает, эта модель автокрана позволяет разгружать или загружать небольшие грузы до 400 кг на удалении 29 метра от себя.

Автокран достаточно мобилен и удобен в использовании. При нехватке длины стрелы используется надставка «гусёк». С помощью «гуська» можно дотянуться до 31 метров, но грузоподъёмность при этом составит 300 кг.

Автокран 40 тонн на базе КАМАЗ универсален, предназначен как для работы в городе, так и в условиях удаленности от населенных пунктов. Одна из моделей «тяжеловесных» кранов попадающие в габаритные размеры для перемещения.

Из основных характеристик хочется отметить:

Шасси	КАМАЗ 65222
Крановая надстройка	Ивановец КС-65740
Длина стрелы / с гуськом	26 метр / 32 метр
Грузоподъемность	40 тонн
Мощность двигателя	400 л. с.
Масса	30,93 тонны

При работе с краном КАМАЗ 65222 40 тонн нужно знать, что при увеличении вылета стрелы грузоподъёмность сильно падает, эта модель автокрана позволяет разгружать или загружать небольшие грузы до 850 кг на удалении 32 метра от себя. При нехватке длины стрелы, используется надставка «гусёк». С помощью «гуська» можно дотянуться до 28 метров, но грузоподъёмность при этом составит всего лишь 400 кг на высоту до 44 метра.

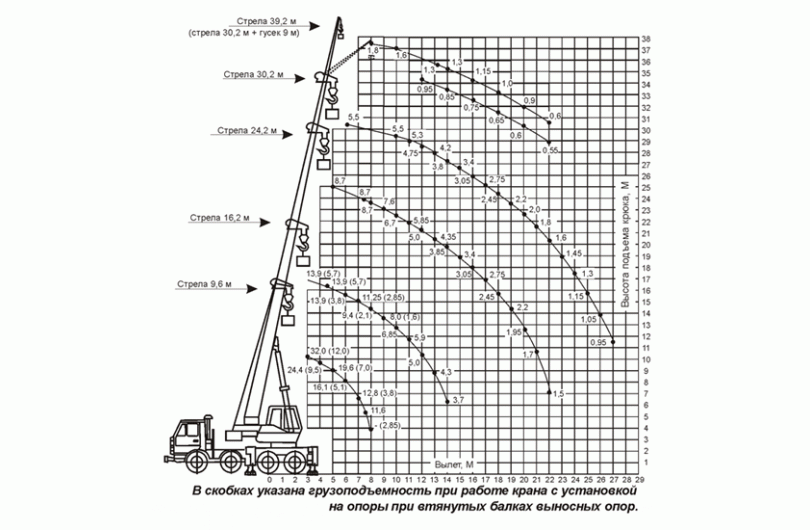

Автокран 50 тонн на базе КАМАЗ с Крановой установкой КС-6577К смонтирован на четырехосное шасси с применением новейших современных технологий, что обеспечивает высокие грузовые характеристики, надежность работы и удобство эксплуатации.

Компактные размеры автокрана (длина всего 12,0 метров!) позволяют легко маневрировать в плотном городском потоке и в ограниченном пространстве строительной площадки.

Основные технические характеристики:

Шасси	КАМАЗ 65201
Крановая надстройка	Ивановец КС-6577К
Длина стрелы / с гуськом	30 метров / 44 метра
Грузоподъемность	50 тонн
Мощность двигателя	400 л. с.
Масса	38 тонны

Отличительные особенности Автокрана КАМАЗ 50 тонн:

Секции стрелы с профилем овоидного типа изготовлены с применением высокопрочной стали.
Грузовая лебедка с планетарным редуктором и встроенным дисковым тормозом обладает широким диапазоном скоростей.
Противовес массой 1,0 тонна, монтажный стол и механизм для монтажа-демонтажа противовесов в базовой комплектации.
Компактные размеры автокрана (длина всего 12,0 метров!) обеспечивает высокую маневренность в стесненных условиях.
Синхронное выдвижение секций стрелы за счет одного гидроцилиндра телескопирования и системы полиспастов.
Маслоохладитель в базовой комплектации.
Современная комфортабельная кабина оператора.

Большим спросом на рынке автокранов пользуется техника, произведённая в Китае — в особенности две модели производителя автокранов XСMG. Отличительной особенностью и большим плюсом этих моделей является длина стрелы.

Основные характеристики автокранов XСMG:

Шасси	XСMG SC8DK280Q3
Крановая надстройка	XСMG SC8DK280Q3
Длина стрелы / с гуськом	40 метров
Грузоподъемность	30 тонн
Мощность двигателя	280 л.с.
Масса	32,4 тонны

Автокран XСMG может поднять груз более 6 тонн на высоту около 40 метров. При вылете стрелы на 30 метров автокран способен взять груз массой до 0,5 тонн.

Как правильно выбрать автокран?

От того насколько правильно выбран автокран, зависит возможность выполнения операций по перемещению грузов, рентабельность проведения работ, уровень безопасности. Основная задача — найти здесь золотую середину. При отсутствии знаний в вопросах технологии строительства, монтажа тяжелых конструкций необходимо четко осознавать следующие моменты:

Специфика груза. Хрупкие материалы, которые необходимо аккуратно перемещать, лучше транспортировать новой техникой с плавной подачей.
Необходимая грузоподъемность, высота подачи. Точность выбора этих параметров у применяемого крана ведет к меньшим материальным затратам.
Специфика ландшафта. В горной или холмистой местности с большими уклонами необходимо применять автокраны с повышенной устойчивостью.
Свобода маневра на объекте. В условиях ограниченного пространства идеально подходят автокраны с поворотным передним и задним мостом.
Местоположение стройки. Одни модели приспособлены работать только при развитой структуре подъездных путей, другие – по бездорожью.

40-50 тонн | Elliott Equipment Company

40 – 50 тонн.

51,8 M

Подробная информация о просмотре

Возможность подъема:
80 000 фунтов / 367 287 кг
Длина стрелы:
142 ‘ / 43,3 M
Максимальная высота кончика:
207 ′ / 63,11. м

Подробная информация о просмотре

Возможность подъема:
90 000 фунтов / 40 823 кг
Длина бума:
127 ‘ / 38,7 м
Максимальная высота вершины:
192 ′ / 58,5 М

. Подробная информация

Возможность подъема:
90 000 фунтов / 40 823 кг
Длина стрелы:
142 ‘ / 43,3 M
Максимальная высота наконечника:
207 ′ / 63,1 M

Подробная информация

Грузоподъемность:
100 000 фунтов / 45 359кг
Длина стрелы:
105 футов / 32 м
Максимальная высота наконечника:
164 фута / 50 м

Подробнее
