Коди несправностей кпп євротронік для IVECO На цій сторінці ви можете дізнатись про Коди несправностей кпп євротронік для IVECO Расшифровка показаний дисплея: Расшифровка кодов неисправностей КПП евротроник для IVECOСкачать в виде файла Word КОД контакт ДИСПЛЕЙ ОПИСАНИЕ
02 29 Ключ зуммер Электроклапан У 2 (управление распределением) замыкание на массу
10 52 СТОП ключ зуммер Электроклапан У 10 (управление подачей воздуха) замыкание на массу 11 55 Ключ зуммер Реле отключения горного тормоза (25115) замыкание на массу 12 32 Ключ зуммер Реле включения огней заднего хода (25030) замыкание на массу 13 31 Ключ зуммер Реле включения Р.  Т.О. 1 (25898) замыкание на массу
14 53 Ключ зуммер Реле включения Р.Т.О. 2 (25897) замыкание на массу 15 34 Ключ зуммер Электроклапан У 1(инерционный тормоз) замыкание на массу 18 57 Ключ зуммер Электроклапан У 17 (медленное отключение сцепления) замыкание на массу 19 11 Ключ зуммер Электроклапан У 15 (медленное включение сцепления) замыкание на массу 20 51 Ключ зуммер Электроклапан У 16 (быстрое отключение сцепления) замыкание на массу 21 6 Ключ зуммер Электроклапан У 14 (быстрое включение сцепления) замыкание на массу 22 56 Не горит Питание рычаг, дисплей, зуммер, датчик оборотов на выходе – замыкание на массу 23 13 Ключ Зуммер замыкание на массу 25 36 Е Е Линия связи с дисплеем – замыкание на массу 34 29 Ключ зуммер Электроклапан У 2 (управление распределителем) обрыв в цепи 35 54 Ключ зуммер Электроклапан У 3 (управление распределителем) обрыв в цепи 36 9 Ключ зуммер Электроклапан У 4 (управление выбором передач) обрыв в цепи 37 5 ключ зуммер Электроклапан У 5 (управление выбором передач) обрыв в цепи 38 4 СТОП ключ зуммер Электроклапан У 6 (управление включением передач) обрыв в цепи 39 10 СТОП ключ зуммер Электроклапан У 7 (управление включением передач) обрыв в цепи 40 7 Ключ зуммер Электроклапан У 8 (управление пониженными передачами) обрыв в цепи 41 8 Ключ зуммер Электроклапан У 9 (управление обычными передачами) обрыв в цепи 43 55 Ключ зумм.  Реле отключения горного тормоза (25115) обрыв в цепи
44 32 Ключ зумм. Реле включения огней заднего хода (25030) обрыв в цепи 45 31 Ключ зумм. Реле включения Р.Т.О. 1 (25898) обрыв в цепи 46 53 Ключ зумм. Реле включения Р.Т.О. 2 (25897) обрыв в цепи 49 34 Ключ зумм. Электроклапан У 1 (инерционный тормоз) обрыв в цепи 50 57 Ключ зуммер Электроклапан У 17 (медленное отключение сцепления) обрыв в цепи 51 11 Ключ зуммер Электроклапан У 15 (медленное включение сцепления) обрыв в цепи 52 51 Ключ зуммер Электроклапан У 16 (быстрое отключение сцепления) обрыв в цепи 53 6 Ключ зуммер Электроклапан У 14 (быстрое включение сцепления) обрыв в цепи 54 56 НЕ ГОРИТ Обрыв цепи питания рычаг, дисплей, зуммер, датчик оборотов на выходе 55 13 Ключ Зуммер – обрыв в цепи 57 61 СТОП ключ зуммер Неверное значение напряжения питания Limp-home 59 41 Ключ зумм. РТО 1 не нужен, но включен сигнал о его работе 60 19 Ключ зумм.  РТО 2 не нужен, но включен сигнал о его работе
61 31 Ключ зумм. РТО 1 отключен, но включен сигнал о его работе 62 53 Ключ зумм. РТО 2 отключен, но включен сигнал о его работе 63 31 Ключ зумм. РТО 1 нужен, но сигнала о его работе нет 64 53 Ключ зумм. РТО 2 нужен, но сигнала о его работе нет 66 29 Ключ зуммер Электроклапан У 2 (управление распределителем) замыкание на плюс 68 9 Ключ зуммер Электроклапан У 4 (управление выбором передач) замыкание на плюс 69 5 Ключ зуммер Электроклапан У 5 (управление выбором передач) замыкание на плюс 70 4 Ключ зуммер Электроклапан У 6 (управление включением передач) замыкание на плюс 71 10 Ключ зуммер Электроклапан У7 (управление включением передач) замыкание на плюс 72 7 Ключ зуммер Электроклапан У 8 (управление пониженными передачами) замыкание на плюс 73 8 Ключ зуммер Электроклапан У 9 (управление обычными передачами) замыкание на плюс 74 52 Ключ зуммер Электроклапан У 10 (управление подачей воздуха) замыкание на плюс 75 55 Ключ зумм.  Реле откл. горного тормоза (25115)замыкание на плюс
76 32 Ключ зуммер Реле включения огней заднего хода(25030) замыкание на плюс 77 31 СТОП ключ зуммер Реле включения РТО 1 (25898) замыкание на плюс 78 53 СТОП ключ зуммер Реле включения РТО 2 (25897) замыкание на плюс 81 34 Ключ зуммер Электроклапан У 1 (инерционный тормоз) замыкание на плюс 82 57 СТОП ключ зуммер Электроклапан У 17 (медленное отключение сцепления) замыкание на плюс 83 11 СТОП ключ зуммер Электроклапан У 15 (медленное включение сцепления) замыкание на плюс 84 51 СТОП ключ зуммер Электроклапан У 16 (быстрое отключение сцепления) замыкание на плюс 85 6 СТОП ключ зуммер Электроклапан У 14 (быстрое включение сцепления) замыкание на плюс 86 56 После включения ключ зумм. Питание рычаг, дисплей, зуммер, датчик оборотов на выходе замыкание на плюс 87 13 Ключ Зуммер (22036) замыкание на плюс 88 36 Е Е Линия связи с дисплеем – замыкание на плюс 90 — СТОП ключ зуммер Неисправность в блоке управления внутренняя неисправность (связь) 92 27 СТОП ключ зуммер Неисправность датчика выбора передач (В 5) – ошибка самокалибровки 93 49 СТОП ключ зуммер Неисправность датчика положения (В 6) пониженных, обычных передач.
94 28 СТОП ключ зуммер Неисправность датчика положения (В 7) распределителя ошибка самокалибровки 95 3,24,49,28 СТОП ключ зуммер Ошибка самокалибровки двух или более датчиков 97 62 Ключ зумм. Аномальные показания датчика оборотов двигателя 98 16 Ключ зуммер Сигнал от датчика оборотов на входе коробки передач (В 2) – аномальный сигнал или его нет 99 40 Ключ зуммер Сигнал от датчика оборотов на выходе коробки передач (В 3) – аномальный сигнал или его нет 100 17 Ключ зумм. Датчик тахографа – аномальный сигнал 101 40 17 СТОП ключ зуммер Датчик тахографа + датчик оборотов на выходе К.П.П. (В 3) аномальный сигнал. Возможна неверная конфигурация электронного блока управления. 102 16 40 Ключ зуммер Сигнал скорости на входе (В 2) и выходе (В 3) коробки передач – несовместимость 104 68,23 НЕ ГОРИТ Слишком высокое напряжение питания 105 68 23 СТОП ключ зуммер Слишком низкое напряжение питания 106 37 Ключ зуммер Неисправность электронного блока управления, Слишком высокое подаваемое напряжения 107 37 Ключ зумм.  Неисправность электронного блока управления
108 — Ключ зумм. Одиночная ошибка в рычаге переключения передач 109 — СТОП ключ зуммер Двойная ошибка в рычаге переключения передач 110 47 48 СТОП ключ зуммер Рычаг выбора передач ошибка связи 116 — C L зуммер Диск сцепления перегрузка во время старта 117 — СТОП ключ зуммер Сцепление Ошибка самокалибровки 118 — СТОП ключ зуммер Сцепление Не выходит из зацепления 119 — СТОП ключ зуммер Сцепление Нет включения 120 57 Ключ зуммер Электроклапан У 17 (медленное отключение сцепления) механическая неисправность 121 51 Ключ зуммер Электроклапан У 15 (медленное включение сцепления) механическая неисправность 122 11 Ключ зуммер Электроклапан У16 (быстрое отключение сцепления) механическая неисправность 123 6 Ключ зуммер Электроклапан У 14 (быстрое включение сцепления) механическая неисправность 124 38 Ключ зуммер Сцепление Аномальный сигнал положения 125 — C L зуммер Сцепление – перегрузка при маневрировании 129 3 Ключ зумм.  Датчик положения передач (В4) замыкание на плюс
130 3 Ключ зумм. Датчик положения передач (В4) замыкание на массу 131 3 Ключ зумм. Датчик положения передач (В4) обрыв в цепи 132 3 Ключ зумм. Датчик положения передач (В4) ошибка самокалибровки 133 27 Ключ зуммер Датчик положения переключателя передач (В5) – замыкание на плюс 134 27 Ключ зуммер Датчик положения переключателя передач (В5) – замыкание на массу 135 27 Ключ зуммер Датчик положения переключателя передач (В5) – обрыв в цепи 136 27 Ключ зуммер Датчик положения переключателя передач (В5) – ошибка самокалибровки 137 49 Ключ зуммер Датчик положения пониженных/обычных передач (В6) замыкание на плюс 138 49 Ключ зуммер Датчик положения пониженных/обычных передач (В6) замыкание на массу 139 49 Ключ зуммер Датчик положения пониженных/обычных передач (В6) обрыв в цепи 140 49 Ключ зуммер Датчик положения пониженных/ обычных передач (В6) ошибка самокалибровки 142 28 Ключ зуммер Датчик положения распределителя (В7) – замыкание на массу 143 28 Ключ зумм.  Датчик положения распределителя (В7) – обрыв в цепи
144 28 Ключ зуммер Датчик положения распределителя (В7) – ошибка самокалибровки 145 28 Ключ зуммер Неисправность пониженных/обычных передач – нет отключения 146 7,8,49 Ключ зуммер Неисправность пониженных/обычных передач – считывается нежелательное положение. (остаётся исходное положение, а окончательное не достигается) 147 7,8,49 СТОП ключ зуммер Неисправность пониженных/обычных передач нет включения (не достигаются ни исходное положение, ни окончательное) 148 54,29,28 Ключ зумм. Неисправность распределителя нет отключения 149 54,29,28 Ключ зуммер Неисправность распределителя нет перехода к новому положению 150 54,29,28 СТОП ключ зуммер Неисправность распределителя не включается. (недостигаются ни исходное положение, ни окончательное) 151 5,9,27 Ключ зумм. Неисправность в переключателе передач, не отключается 152 5,9,27 Ключ зуммер Неисправность в переключателе передач – нет перехода к новому положению 153 9,4 СТОП ключ зуммер Неисправность в переключателе передач не отключается 154 3,4,5 СТОП ключ зуммер Отключение передачи не выполняется 155 3,4,5 Ключ зумм.  Включение передач не выполняется
156 3,4,5 СТОП ключ зуммер Включение передач Ошибочное направление 157 — НЕ ГОРИТ Датчик ASIC температура выходит за допустимые пределы 158 3,4,5 Ключ зумм. Включение передач нежелательное отключение 159 7,8,49 Ключ зуммер Пониженные/обычные передачи нежелательное отключение 160 54,29,28 Ключ зумм. Распределитель нежелательное отключение 161 59 Ключ зумм. A.S.R. сигнал P.W.M. выходит за допустимые пределы 162 59 Ключ зумм. A.S.R. не генерируется сигнал MUX (короткое замыкание) 163 59,12 Ключ зумм. A.S.R. сигнал P.W.M. отсутствует 164 59,12 Ключ зумм. Объём впрыска вне допустимых пределов 165 14, EDC Ключ зуммер Педаль акселератора – положение вне допустимых пределов 166 63 СТОП ключ зуммер Выключатель минимума постоянно замкнут 167 14 СТОП ключ зуммер Сигнал E.D.C. (M.U.X.) отсутствует 168 63 F P ключ зуммер Выключатель минимума Постоянно разомкнут 169 — СТОП ключ зуммер Реле питания электронного блока управления Не размыкается 170 — СТОП ключ зуммер Реле питания электронного блока управления Не замыкается 172 * 9 Ключ зуммер Сигнал о необходимости включения горного тормоза Постоянно включен 173 44 Ключ зуммер Сигнал о необходимости включения вспомогательного тормоза постоянно включен 174 *2 Ключ зумм.  Сигнал от концевика двери, дверь открыта.
175 45 Ключ зумм. Сигнал от замка зажигания(+15) сигнала нет 176 14 Ключ зумм. EDC PWM нет возможности генерирования сигнала 177 – Ошибка передачи данных ( не передается информация между блоком управления двигателем ( ЭДС) и педалью акселератора 178- Линия КАН нет связи между джойстиком , роботом, ЕДС и педалью акселератора ( возможно стерта память с флеш- карты(платы) джойстика в следствии короткого замыкания) 188 — —– Неисправность электронного блока управления, Ошибочное прерывание 189 — —– Неисправность электронного блока управления, Переполнение стековой памяти 190 — СТОП ключ зуммер Параметры E.O.L. Вне допустимых пределов 191 — СТОП ключ зуммер Параметры E.O.L.EEPROM непригодны (контрольная сумма) 192 — СТОП ключ зуммер Неисправность электронного блока управления (доступ к ЭСППЗУ) Расшифровка мигающих кодов EDC MS6.2 SW 5. XСкачать в виде файла Word Мигающий код Контрольная лампа EDC Неисправность АВТОМОБИЛЬ ДВИГАТЕЛЬ
ТУРБИНА
ФОРСУНКИ
ДАТЧИКИ ЧАСТОТЫ ВРАЩЕНИЯ ДВИГАТЕЛЯ
ИНТЕРФЕЙС С ДРУГИМИ БЛОКАМИ УПРАВЛЕНИЯ
БЛОК УПРАВЛЕНИЯ
|
5 ВЫКЛЮЧЕНА Напряжение аккумулятора
1 светится постоянно Датчик на маховике
Трансмиссия
Для IVECO STRALIS предлагаются три типа коробок передач:
- 9-и 16-скоростная МКПП
- Роботизированная коробка передач EUROTRONIC с управлением на рулевой колонке
- 6-ступенчатая АКПП
Все коробки передач отличаются высокой надежностью и низкими затратами на обслуживание.
Передаточные отношения подверглись оптимизации для увеличения производительности и эффективности автомобиля.
Механические коробки передач
Быстрые и точные переключения передач.
На Stralis устанавливаются 9-скоростная и 16-скоростная механические коробки передач ZF.
16-скоростная механическая коробка передач оборудована сервоприводом переключения для более высокого комфорта и быстрой, точной смены передач.
Пневматический сервопривод снижает усилие водителя, требуемое для переключения передачи, на 50%, а ход рычага переключения был уменьшен на 40%.

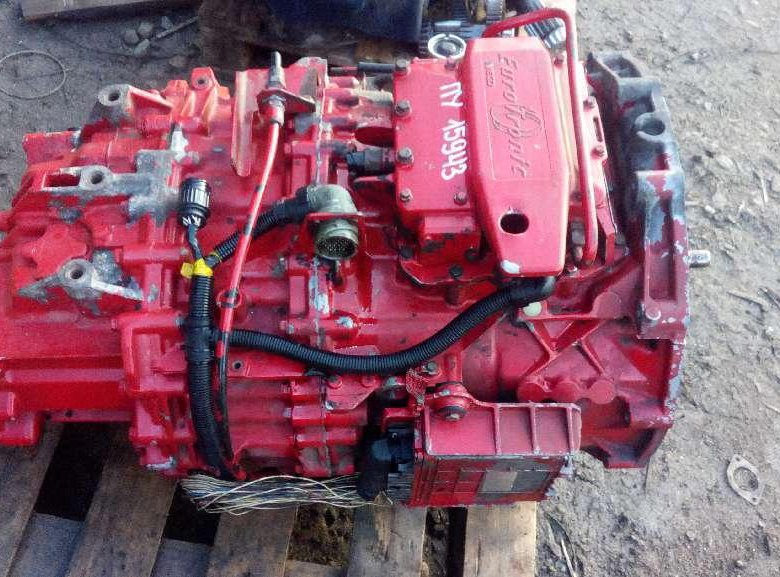

Роботизированные коробки передач
Роботизированная коробка передач Eurotronic – это высокий комфорт и надежность.
Наряду с обычными механическими коробками передач для Stralis доступна технологичная роботизированная коробка передач EuroTronic с рычагом переключения на передней панели.
Она обладает рядом преимуществ, включая уменьшенную на 60 кг массу по сравнению с механической коробкой передач, более компактные размеры и меньшее число пневматических и электрических соединений.
За счет отсутствия синхронизаторов переключение передач происходит быстрее и безопаснее: система предотвращает включение неправильной передачи и защищает двигатель от превышения максимально допустимых оборотов.
Коробка передач EuroTronic может работать как в автоматическом, так и полуавтоматическом режиме. Автоматическая смена передач рассчитывается с учетом загрузки автомобиля, дорожной обстановки и стиля вождения водителя, в результате чего обеспечиваются оптимальные ускорение, расход топлива и комфорт.
Автоматические коробки передач
Идеальный выбор для работы в городе.
На Stralis устанавливается 6-ступенчатая автоматическая коробка передач Allison 3200.
В данной трансмиссии используется гидротрансформатор, выполняющий роль сцепления, т.е. компоненты, подверженные износу, отсутствуют.
Благодаря своим техническим особенностям она крайне надежна и отлично подходит для эксплуатации с частыми разгонами и остановками – например, для перевозки грузов по городу, доставки товаров и уборки мусора.
Передние и задние оси
Безопасность и абсолютная надежность.
Для всех моделей Stralis предлагаются различные типы осей в зависимости от требований эксплуатации.
Все они различаются по:
- типу конструкции
- максимально допустимой нагрузке
- передаточному отношению главной передачи (только для задних осей)
Задние оси имеют конструкцию с одной главной передачей, при этом максимально допустимая нагрузка может составлять до 13 000 кг.
В качестве опции можно заказать заднюю ось с двойной главной передачей (центральной главной передачей и главной передачей в колесных редукторах).
Многочисленные передаточные числа главной передачи (от 2,64 до 5,29) обеспечивают оптимальную динамику при выполнении любых задач и высокую экономичность двигателя на любых маршрутах.
Чтобы модельная линейка была максимально полной, компания IVECO предлагает целый ряд автомобилей с фиксированными или поднимаемыми, неведущими или управляемыми третьими осями, с одинарной или двойной ошиновкой.
Рама и подвеска
Решения для непревзойденной прочности.
Одной из самых сильных сторон всех автомобилей Iveco всегда была надежная и прочная рама.
Рама состоит из балок C-образного сечения с двойным сужением, изготовленных из высокопрочной стали, и доступна в исполнении с толщиной 6,7 мм и 7,7 мм в зависимости от колесной базы и модели/версии.
На Stralis могут быть установлены различные подвески:
- параболическая
- задняя пневматическая
- полностью пневматическая.
Коды неисправностей коробки передач Eurotronic 1-2 IVECO
КОД контакт ОПИСАНИЕ ДИСПЛЕЯ
02 29 Ключ зуммер Электроклапан У 2 (управление распределительным) короткое замыкание на массу
03 54 Ключ зуммер Электромагнитный клапан У 3 (управление распределителем) короткое замыкание на массу
04 9 Электромагнитный клапан зуммера ключа У 4 (управление выбором передач) короткое замыкание на массу
05 5 Ключ зуммер Электроклапан У 5 (управление переключением передач) короткое замыкание на массу
06 4 Зуммер клавиши СТОП Электроклапан У 6 (управление переключением передач) короткое замыкание на массу
07 10 Зуммер клавиши СТОП Электроклапан У7 (управление переключением передач) короткое замыкание на массу
08 9 Ключ зуммер Электроклапан У 8 (управление низшими передачами) замыкание на массу
09 8 Ключ зуммер Электроклапан У 9 (управление обычным редуктором) короткое замыкание на массу
10 52 Кнопка СТОП зуммер Электромагнитный клапан У 10 (управление подачей воздуха) короткое замыкание на массу
11 55 Ключ зуммер Реле выключения горного тормоза (25115) короткое замыкание на массу
12 32 Ключ зуммер Реле включения фонарей заднего хода (25030) короткое замыкание на массу
13 31 Ключ зуммер Переключение реле RT.
O. 1 (25898) замыкание на массу
14 53 Ключ зуммер Переключение реле RT.O. 2 (25897) замыкание на массу
15 34 Ключ зуммер Электроклапан У 1 (инерционный тормоз) замыкание на массу
18 57 Ключ зуммер Электроклапан У 17 (медленного выключения сцепления) короткое замыкание на массу
19 11 Ключ зуммер Электроклапан У 15 (медленное включение сцепления) замыкание на массу
20 51 Ключ зуммер Электроклапан У 16 (быстрого выключения сцепления) короткое замыкание на массу
21 6 Ключ зуммер Электроклапан У 14 (быстродействующая муфта включения) короткое замыкание на массу
22 56 Выкл. Рычаг включения, дисплей, зуммер, датчик выходной скорости – короткое замыкание на массу
23 13 Ключ Зуммер замыкание на массу
25 36 E E Линия связи с дисплеем – короткое замыкание на массу
34 29 Ключ зуммер Электроклапан У 2 (управление распределителем) обрыв цепи
35 54 Ключ зуммер Электромагнитный клапан У 3 (управление распределителем) обрыв цепи
36 9 Ключ зуммер Электроклапан У 4 (управление переключением передач) обрыв цепи
37 5 ключ зуммер Электроклапан У 5 (управление выбором передач) обрыв цепи
38 4 Зуммер клавиши СТОП Электромагнитный клапан У 6 (управление переключением передач) обрыв цепи
39 10 СТОП ключ зуммер Электромагнитный клапан У 7 (управление переключением передач) обрыв цепи
40 7 Ключ зуммер Электроклапан У 8 (управление низшими передачами) обрыв цепи
41 8 Ключ зуммер Электроклапан У 9 (управление обычным редуктором) обрыв цепи
42 52 Кнопка СТОП зуммер Электромагнитный клапан У 10 (управление подачей воздуха) обрыв цепи
43 55 Ключевое масштабирование.
Реле горного тормоза (25115) обрыв цепи
44 32 Ключевой зум. Реле включения фонарей заднего хода (25030) обрыв цепи
45 31 Клавиша Масштаб. Переключатель МОМ на реле 1 (25898) обрыв цепи
46 53 Клавиша масштабирования. Реле 2 включения ВОМ (25897) разомкнутая цепь
49 34 Клавиша масштабирования. Электроклапан У 1 (инерционный тормоз) обрыв цепи
50 57 Ключ зуммер Электроклапан У 17 (медленного выключения сцепления) обрыв цепи
51 11 Ключ зуммер Электроклапан У 15 (медленное включение сцепления) обрыв цепи
52 51 Ключ зуммер Электроклапан У 16 (система быстрого выключения сцепления) обрыв цепи
53 6 Ключ зуммер Электроклапан У 14 (включение фрикциона) обрыв цепи
54 56 НЕ ГОРИТ Обрыв цепи питания рычага, дисплея, зуммера, датчика выходной скорости
55 13 Ключ Зуммер – обрыв цепи
57 61 СТОП ключ зуммер Неправильное напряжение питания Limp – домой
59 41 Клавиша масштабирования.
ВОМ 1 не нужен, но горит сигнал о его работе
60 19 Ключ масштабирования. ВОМ 2 не нужен, но горит сигнал о его работе
61 31 Ключ зум. PTO 1 отключен, но сигнал его работы включен.
62 53 Ключевой зум. PTO 2 отключен, но сигнал его работы включен
63 31 Клавиша масштабирования. ВОМ 1 нужен, но нет сигнала его работы
64 53 Ключевой зум. ВОМ 2 нужен, но нет сигнала его работы
66 29 Ключ зуммер Электроклапан У 2 (клапан управления) короткое замыкание на плюс
67 54 Ключ зуммер Электромагнитный клапан У 3 (клапан управления) короткое замыкание на плюс
68 9 Ключ зуммер Электроклапан У 4 (управление выбором передач) короткое замыкание на плюс
69 5 Ключ зуммер Электроклапан У 5 (управление выбором передач) короткое замыкание на плюс
70 4 Ключ зуммер Электроклапан У 6 (управление переключением передач) короткое замыкание на плюс
71 10 Ключ зуммер Электроклапан У7 (управление переключением передач) короткое замыкание на плюс
72 7 Ключ зуммер Электроклапан У 8 (управление низшими передачами) короткое замыкание на плюс
73 8 Ключ зуммер Электроклапан У 9 (управление обычным редуктором) короткое замыкание на плюс
74 52 Ключ зуммер Электроклапан У 10 (управление подачей воздуха) короткое замыкание на плюс
75 55 Ключевое масштабирование.
Реле выключения горного тормоза (25115) короткое замыкание на плюс
76 32 Ключ зуммер Реле включения фонарей заднего хода ( 25030) короткое замыкание на плюс
77 31 СТОП клавиша зуммер Реле включения ВОМ 1 (25898) короткое замыкание на плюс
78 53 СТОП клавиша зуммер Реле включения ВОМ 2 (25897) короткое замыкание на плюс
81 34 Ключ зуммер Электроклапан У 1 (инерционный тормоз) короткое замыкание на плюс
82 57 Кнопка СТОП зуммер Электроклапан У 17 (медленного выключения сцепления) короткое замыкание на плюс
83 11 Кнопка СТОП зуммер Электроклапан У15 (медленное включение сцепления) короткое замыкание на плюс
84 51 СТОП клавиша зуммер Электроклапан У 16 (быстрого выключения сцепления) короткое замыкание на плюс
85 6 Кнопка СТОП зуммер Электроклапан У 14 (быстрого включения сцепления) короткое замыкание на плюс
86 56 После включения ключевого зума. Рычаг включения, дисплей, зуммер, выход датчика скорости короткое замыкание на плюс
87 13 Key Buzzer (22036) короткое замыкание на плюс
88 36 Е Е Линия связи с дисплеем – замыкание на плюс
90 — СТОП клавиша зуммер Неисправность во внутренней неисправности блока управления (связь)
91 3.
27 Зуммер клавиши СТОП Неисправность датчиков на (4) и выбора (В 5) передач – нет сигнала
92 27 СТОП ключ зуммер Неисправность датчика выбора передачи (V 5) – ошибка самокалибровки
93 49 СТОП ключ зуммер Неисправность датчика положения (V 6) низших, нормальных передач.
94 28 СТОП клавиша зуммер Неисправность датчика положения (V 7) трамблера ошибка самокалибровки
95 3, 24,49,28 Кнопка СТОП зуммер Ошибка самокалибровки двух и более датчиков
97 62 Клавиша масштабирования. Ненормальное показание датчика частоты вращения двигателя
98 16 Ключ зуммер Сигнал датчика скорости на входе коробки передач (V 2) – аномальный сигнал или он не является
99 40 Ключ зуммер Сигнал датчика скорости на выходе коробки передач (V 3) является ненормальным сигналом или нет
100 17 Ключ масштабирования. Датчик тахографа – аномальный сигнал
101 40.17 Зуммер клавиши СТОП Датчик тахографа + датчик скорости на выходе КПП.
(B 3) аномальный сигнал. Возможна неправильная настройка электронного блока управления.
102 16.40 Ключ зуммер Сигнал скорости на входе (V 2) и выходе (V 3) коробки передач – несовместимость
104 68.23 НЕ ВКЛ Слишком высокое напряжение питания
105 68.23 Зуммер клавиши СТОП Слишком низкое напряжение питания
106 37 Ключ зуммер Неисправность электронного блока управления Слишком высокое напряжение питания
107 37 Клавиша масштабирования. Неисправность электронного блока управления
108 — Ключевой зум. Единичная ошибка в рычаге переключения передач
109— Зуммер клавиши STOP Двойная неисправность в рычаге переключения передач
110 47.48 Зуммер клавиши СТОП Ошибка связи селектора передач
114 — СТОП ключ зуммер Муфта Нежелательный пуск
116 — C L зуммер Перегрузка диска сцепления при запуске
117 — СТОП ключ зуммер Ошибка самокалибровки сцепления
118 — СТОП ключ зуммер Сцепление выключается
119 — СТОП ключ зуммер Сцепление Нет питания
120 57 Ключ зуммер Электроклапан У 17 (медленного выключения сцепления) механическая неисправность
121 51 Ключ зуммер Электроклапан У 15 (медленная муфта) механическая неисправность
122 11 Ключ зуммер Электроклапан У16 (быстрого выключения сцепления) механическая неисправность
123 6 Ключ зуммер Электроклапан У 14 (быстрого включения сцепления) механическая неисправность
124 38 Ключ зуммер Сигнал ненормального положения сцепления
125 — C L зуммер Муфта – перегрузка при маневрировании
129 3 Клавиша масштабирования.
Датчик положения передачи (B4) короткое замыкание на плюс
130 3-кнопочный зум. Датчик положения передачи (B4) короткое замыкание на массу
131 3 Клавиша масштабирования. Датчик положения коробки передач (B4) — обрыв цепи
132 3 Клавиша масштабирования. Датчик положения коробки передач (B4) Ошибка самокалибровки
133 27 Ключ зуммер Датчик положения переключения передач (В5) – короткое замыкание на плюс
134 27 Ключ зуммер Датчик положения переключения передач (В5) – короткое замыкание на массу
135 27 Ключ зуммер Датчик положения переключения передач (В5) – обрыв цепи
136 27 Ключ зуммер Датчик положения переключения передач (В5) – ошибка самокалибровки
137 49 Ключ зуммер Датчик положения/положения пониженной передачи (В6) короткое замыкание на плюс
138 49 Ключ зуммер Низкий/нормальный датчик положения (В6) короткое замыкание на массу
139 49 Ключ зуммер Датчик положения пониженной/обычной передачи (В6) обрыв цепи
140 49 Ключ зуммер Датчик положения пониженной/обычной передачи (В6) ошибка самокалибровки
141 28 Ключ зуммер Датчик положения распределителя (В7) – короткое замыкание на плюс
142 28 Ключ зуммер Датчик положения распределителя (В7) – короткое замыкание на массу
143 28 Клавиша масштабирования.
Датчик положения клапана (B7) – обрыв цепи
144 28 Ключ зуммер Датчик положения дозатора (В7) – ошибка самокалибровки
145 28 Ключ зуммер Неисправность низших/обычных передач – нет отключения
146 7,8,49 Ключ зуммер Неисправность пониженной/нормальной передачи – считывается нежелательное положение. (остается исходное положение, но финал не достигается)
147 7,8,49 Зуммер клавиши СТОП Неисправность низших/обычных передач нет включения (не достигнуто ни начальное, ни конечное положение)
148 54,29,28 Кей зум. Неисправность клапана нет срабатывания
149 54,29,28 Ключ зуммер Неисправность распределителя нет перехода на новое положение
150 54,29,28 СТОП клавиша зуммер Неисправность распределителя не включается. (ни начальное, ни конечное положение не достигнуты)
151 5,9,27 Key zum. Неисправность в переключении передач, не выключается
152 5,9,27 Ключ зуммер Неисправность в переключателе передач – нет перехода на новое положение
153 9.
4 Зуммер кнопки СТОП Неисправность в переключателе передач не выключается
154 3,4,5 СТОП клавиша зуммер Отключение передачи не выполняется
155 3,4,5 ключевой зум. Передача не осуществляется
156 3,4,5 СТОП ключ зуммер Активация передачи Неверное направление
157 — НЕ ВКЛ. Температура датчика ASIC вне допустимого диапазона
158 3,4,5 Key zum. Включение нежелательного отключения передач
159 7,8,49 Ключ зуммер Низкие/обычные передачи нежелательный выход из строя
160 54,29,28 Ключ зум. Неожиданное отключение дозатора
161 59 Ключевой зум. А . С . Р . сигнал р. W . М . вне диапазона
162 59 Ключевой зум. А . С . Р . не генерируется сигнал MUX (короткое замыкание)
163 59.12 Клавиша масштабирования. А . С . Р . сигнал р. W . М . отсутствующий
164 59,12 Кей зум. Объем впрыска вне допустимого диапазона
165 14, EDC Ключевой зуммер Педаль акселератора – положение вне допустимых пределов
166 63 СТОП клавиша зуммер Выключатель минимума постоянно замкнут
14 167 Сигнал зуммера кнопки «Стоп» E .
Д . С . ( M . U . X .) Не в сети
168 63 F P ключевой зуммер Выключатель минимума Постоянно разомкнут
169 — Зуммер клавиши СТОП Реле питания электронного блока управления Не разомкнуто
170 — Зуммер клавиши СТОП Реле питания электронного блока управления Не замкнуто
172 * 9 Ключевой зуммер Предупреждение о включении горного тормоза Постоянно включен
173 44 Ключ зуммер Сигнал включения вспомогательного тормоза постоянно горит
174 * 2-клавишный зум. Сигнал от дверного выключателя, дверь открыта.
175 45 Клавиша Масштаб. Сигнал от замка зажигания (+15) нет сигнала
176 14 Ключевой зум. EDC PWM без возможности генерации сигнала
177 – Ошибка передачи данных (отсутствие передачи информации между блоком управления двигателем (ЭДС) и педалью акселератора
178- линия CAN – нет связи между джойстиком, роботом, ЭДС и педалью акселератора (возможно стирание памяти с флеш-карты (материнской платы) джойстика из-за короткого замыкания схема)
188 — —– Неисправность электронного блока управления, ошибочное прерывание
189 — —– Неисправность электронного блока управления, переполнение стековой памяти
190 — СТОП настройки зуммера кнопки E .
О . Л . Вне диапазона
191 — СТОП настройки зуммера кнопки E . О . Л . EEPROM непригодна для использования (контрольная сумма)
192 — СТОП клавиша зуммер Неисправность электронного блока управления (доступ к EEPROM)
Коды неисправности IVECO EuroTronic DTC
ЭКАС IVECO Мигающие коды DTC грузовика
Коды неисправностей грузовиков EDC IVECO код неисправности
Грузовик IVECO Коды неисправностей DTC
Коды неисправностей грузовых автомобилей IVECO DTC
Коды неисправностей грузовых автомобилей IVECO DTC
Коды неисправностей грузовых автомобилей IVECO DTC.pdf
Документ Adobe Acrobat 269,0 КБ
Загрузить
Коды ошибок IVECO Truck EuroTronic DTC, требующие немедленной остановки двигателя
06 – замыкание на массу на выходе Y6 (клапан-переключатель 1/3 передачи)
07 – замыкание на массу на выходе Y7 (клапан переключения 2/4 передачи)
10 – замыкание на массу на выходе на Y10 (главный клапан)
38 – обрыв цепи на выходе Y6 (клапан включения 1/3 передачи)
39 – обрыв на выходе на Y7 (клапан переключения 2/4 передачи)
42 – обрыв цепи на выходе на Y10 (главный клапан)
57 – нет напряжения на аварийном блоке
77 – замыкание на плюс на выходе коробки отбора мощности ВОМ1
78 – замыкание на плюс на выходе ВОМ отбора мощности 2
82 – замыкание на плюс на выходе кратковременной муфты
83 – замыкание на плюс на выходе кратковременного включения сцепления
84 – замыкание на плюс на выходе длинной муфты
85 – замыкание на плюс на выходе муфты
90 – неисправность электронного блока управления (связи)
114 – непреднамеренное включение сцепления
170 – реле отключения в электронном блоке не включается
Ивеко Евротроник.
Добавить комментарий
