№1 Грейфер для чистки колодца. Техническая номинация – Конкурс сварщиков “Дачный сезон”.

#1 solik

Отправлено 02 June 2018 22:21


Популярное сообщение!

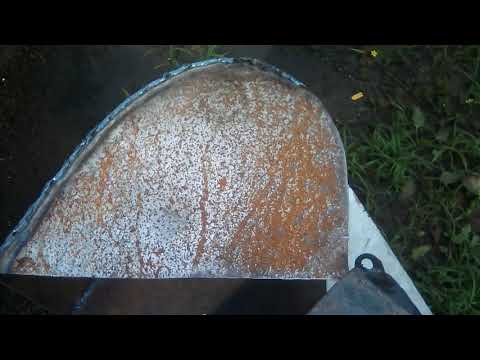

Самодельный грейферный ковш для чистки колодца диаметром 1метр.



осталось смудрить систему открывания и закрывания.



запасовываю трос и проставляю размеры, может кто то захочет тоже сделать подобный грейфер.



вот и первый спуск, всё удачно теперь урожай не останется без воды.



изготовлен из 4мм листовой стали, 3 дня потрачено.

                                                                                                                        Спасибо всем!


  • Наверх
  • Вставить ник

#2 Steelcar

Отправлено 04 June 2018 14:37

Случайно нажал на красную кнопку (как в анекдоте – кто кинул валенок на кнопку!?). Извиняюсь и прошу не засчитывать эту оценку, а засчитать зелёную кнопку)

  • Наверх
  • Вставить ник

#3 solik

Отправлено 06 June 2018 08:29

Прошу прощения за перевернутые фото,я не фотограф, фоткал на телефон вот и получилась такая белебердень…… разминка для шейных позвонков))))

  • Наверх
  • Вставить ник

#4 Alex69

Отправлено 12 June 2018 05:33

Как гнули 4мм. Подрезов не разглядел.


  • Наверх
  • Вставить ник

#5 solik

Отправлено 12 June 2018 10:03

Как гнули 4мм. Подрезов не разглядел.

там всё без гнутья
просто всё резалось под углом и вваривалось

  • Наверх
  • Вставить ник

#6 Олька Морозова

Отправлено 01 August 2018 03:01

вес можно узнать?


  • Наверх
  • Вставить ник

#7 solik

Отправлено 01 August 2018 09:21

вес можно узнать?

вес примерно 10-15 кг

  • Наверх
  • Вставить ник

#8 Олька Морозова

Отправлено

01 August 2018 13:15

вес примерно 10-15 кг

Этим  вручную работают или какой то механизм используют? Интересно просто . .. чисто практически.


  • Наверх
  • Вставить ник

#9 Ligatura FH

Отправлено 01 August 2018 13:55

Смею предположить, что используется штатный ворот колодца.Это если конструкция колодца классическая.Если же там живет только электрический насос и ворота нет- то все просто, тренога, лебедка.

  • Наверх
  • Вставить ник

#10 Олька Морозова

Отправлено 01 August 2018 16:09

ХотелоС, конечно, узнать ответ участника конкурса. На что крепится- не интересно, т. к. это и так понятно. Но как это работатет? Что им можно почистить…. Просто жижу со дна? Или он (колодец) до верха этой жижей был заполнен? Это как (с учетом плотности воды) надо его “уронить”, чтоб он со дна что то сгреб и сомкнулся потом. Или я не заметила волшебный трос, смыкающий на дне колодца “зубы” этого крокодильчика.. Пардоньте, не понимаю((( Назовите меня глупой женщиной((( Это легче, чем учителю физики (в прошлом) объяснить, чем это производительней обычной помпы и человека на дне с ведром))))))))))))))))))) Фотки очень мелкие, не поняла, хотя заинтересовалась сначала.


  • Наверх
  • Вставить ник

#11 solik

Отправлено 01 August 2018 20:19

ХотелоС, конечно, узнать ответ участника конкурса. На что крепится- не интересно, т.к. это и так понятно. Но как это работатет? Что им можно почистить…. Просто жижу со дна? Или он (колодец) до верха этой жижей был заполнен? Это как (с учетом плотности воды) надо его “уронить”, чтоб он со дна что то сгреб и сомкнулся потом. Или я не заметила волшебный трос, смыкающий на дне колодца “зубы” этого крокодильчика.. Пардоньте, не понимаю((( Назовите меня глупой женщиной((( Это легче, чем учителю физики (в прошлом) объяснить, чем это производительней обычной помпы и человека на дне с ведром))))))))))))))))))) Фотки очень мелкие, не поняла, хотя заинтересовалась сначала.

как выше человек и сказал, используется штатный коловорот и трос, в раскрытом состоянии опускается на дно колодца где преждевременно откачена вода насосом при соприкосновении с дном колодца срабатывает запорный механизм  и черпается не (жижа) а ил, всякий мусор который попал на дно колодца или песок который не пропускает воду, таким способом углубляется и чистится колодец, после чистки увеличился приток воды в разы. по поводу человека в колодце в низу не получится потому что 1)я один 2)колодец 96см в диаметре сильно не развернёшься ни с лопатой ни с шлангом от помпы 3)так более бюджетнее да и физкультура во благо здоровью)))))

Сообщение отредактировал solik: 01 August 2018 20:32

  • Наверх
  • Вставить ник

#12 Олька Морозова

Отправлено 03 August 2018 05:06

Не, не верю, видео есть? Во первых : по закону Ньютона он будет сомкнут при опускании, во вторых, где механизм, который его сомкнет (если все таки я не права), в третьих, что за тренога, какая высота (в колодцах “коловорот  “, а по правильному “ворот” достаточно невысоко находится, поверьте, сколько мы колодцев видели, чистили, использовали). При вытаскивании такой махины- все выСЫПИТСя  нафиг, вес (вчетвертых ) такой, что одному эту фигню вытаскивать вообще убийство для пупка.

.  Блин, может я что то не понимаю…


  • Наверх
  • Вставить ник

#13 solik

Отправлено 03 August 2018 07:36

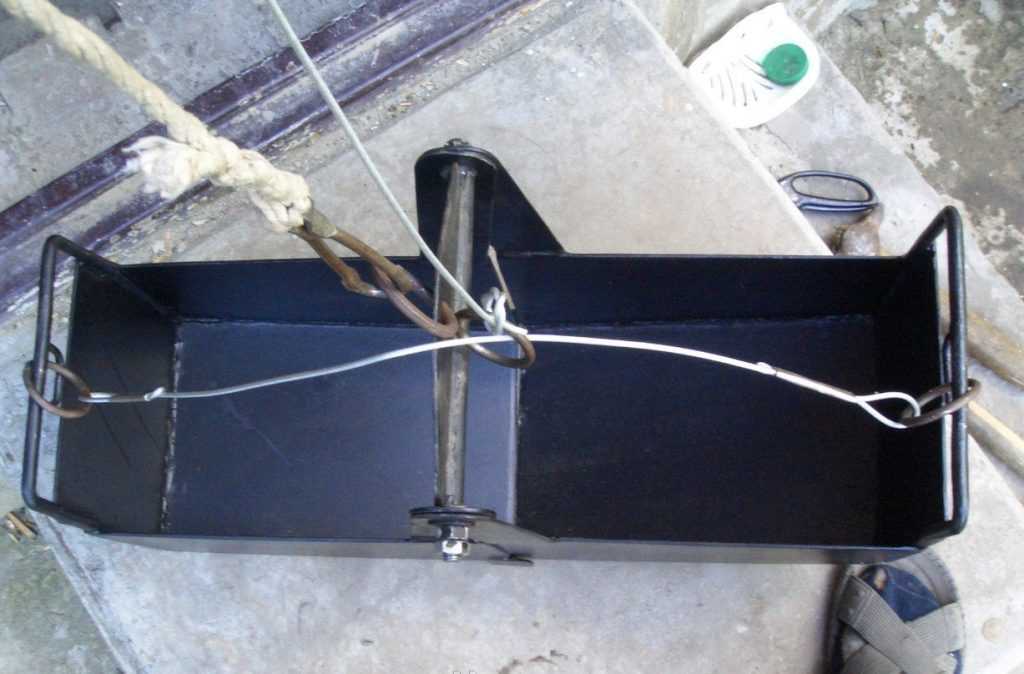

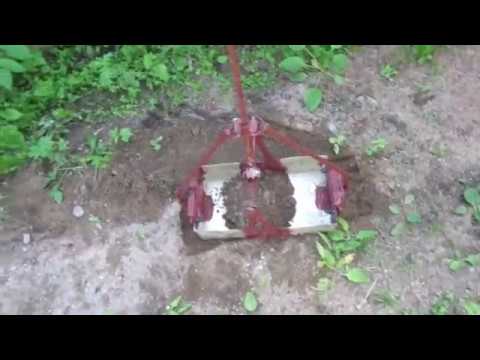

Ольга! Есть много видео на ютубе вот там и посмотрите принцип работы открывания, опускания и вытаскивания из колодца обычным воротом. Если присмотреться то виден крючёк который удерживает две половинки ковша при касании с дном колодца половинки слегка раслябляются и кручёк выскакивает и освобождает тем самым обе половинки, при натяжке троса происходит захват ила или песка и вытаскивается наружу колодца вручную. Как то так. На последнем фото хорошо видно механизм затягивания ковша, трос закреплён за верхнию трубу, запасован через нижнюю (как бы ролик) и далее через кольцо в верхней трубе. Две трубки и четыре эти полоски это и есть найпростейший механизм открывания(закрывания) ковша.

Чем больше песка захватит тем сильнее будет удерживаться в закрытом состоянии обе половинки ковша.

Сообщение отредактировал solik: 03 August 2018 07:48

  • Наверх
  • Вставить ник

#14 Олька Морозова

Отправлено 03 August 2018 10:29

Ольга! Есть много видео на ютубе вот там и посмотрите принцип работы открывания, опускания и вытаскивания из колодца обычным воротом. Если присмотреться то виден крючёк который удерживает две половинки ковша при касании с дном колодца половинки слегка раслябляются и кручёк выскакивает и освобождает тем самым обе половинки, при натяжке троса происходит захват ила или песка и вытаскивается наружу колодца вручную.

Как то так. На последнем фото хорошо видно механизм затягивания ковша, трос закреплён за верхнию трубу, запасован через нижнюю (как бы ролик) и далее через кольцо в верхней трубе. Две трубки и четыре эти полоски это и есть найпростейший механизм открывания(закрывания) ковша. Чем больше песка захватит тем сильнее будет удерживаться в закрытом состоянии обе половинки ковша.

Спасибо, у меня техническое высшее, (скажем так, на ютюбе есть и японский экскаватор),хотелось просто увидеть в работе предмет участия в конкурсе, чтоб примерно оценить КПД, спорить не буду более.. Останусь при своем мнении (если не человек  с ведром, то  помпа- дренажный насос.) А данный способ считаю шагом назад , а не вперед для цивилизации. Если Вам он помогает – замечательно. Сварка – рулит.  Удачи в конкурсе.
