Унификация коробок передач к грузовым автомобилям

В Европе именно Mercedes-Benz, Volvo, Scania сохранили производство своих коробок, но, как говорят, к проектированию многих моделей все равно причастна компания ZF. А иногда и эти три автопроизводителя применяют в чистом виде коробки ZF. У Volvo Trucks достаточно коробок к большим моторам тяжелых грузовиков, с «малыми формами» уже не работают давно. На среднетоннажники Volvo FL/FE устанавливают шестиступенчатые коробки ZF серии EcoLite 6S1000, которые изготавливают в Венгрии. Там выпускали раньше коробки для Ikarus - на них также стояли лицензионные КП ZF. Кроме того, применяются 9-ступенчатые КП ZF 9S1110 или EcoMid ZF 9S109. На Volvo FL недавно начали устанавливать механические роботизированные шестиступенчатые КП ZF As-Tronic, но им дали свое название - Volvo I-Sync. Часто устанавливают автоматические КП с ГМП производства Alisson. Потому что есть детали трансмиссии, которые соединяют не только коробки двух разных семейств, как у ZF 16-ступенчатые КП Ecosplit и 9-ступенчатые EcoMid, но и коробки вообще разных производителей. Это картер маховика, или по-другому картер сцепления.

Во всем мире крепление коробок передач грузовиков и автобусов к двигателю унифицировано, выполнено по нескольким стандартизированным размерам, обозначаемым SAE 1, SAE 2, SAE 3 и т. д. SAE- Society of Automotive Engineers в переводе с английского «сообщество автомобильных инженеров». Американцы еще в 30-х годах не только систематизировали требования к автомобильным маслам, но и навели порядок во многообразных размерах картера сцепления, диаметрах маховика, размере шлицев первичного вала, присоединительных параметрах сцепления. Поэтому все измеряется в дюймах. Со временем стандарты SAE стали интернациональными, и на любой двигатель с фланцем, выполненным, допустим, по SAE 1 (по-другому ISO 7648, размерный код 1), можно поставить хоть немецкую коробку ZF, хоть американскую Eaton Fuller, хоть китайскую Fast Gear, хоть наши ЯМЗ-1809/1909 (модификации ЯМЗ-239) или КАМАЗ-154/152 с соответствующим картером. Смоленский автоагрегатный завод, выпускающий коробки для ЗИЛа, тоже делает КП с картером по стандарту SAE 3, это стандарт четырехцилиндровых «литровых» дизелей и пяти-, шестиступенчатых коробок. Только помните, что картеры прежних, «советских» коробок делали по своим, особым стандартам.

Унификация позволяет иметь резервные коробки, тем самым сократить простои в случае серьезного ремонта. Или, наоборот, с любой коробкой, если она с картером сцепления по стандарту SAE, можно состыковать любой подходящий двигатель, другой, неоригинальной марки и модели. Известен случай, когда перевозчик жутко мучился со слабосильным, экзотическим в России и изношенным двигателем Renault на находящемся в очень хорошем состоянии туристическом автобусе Van Hooll, при этом имея возможность заменить его распространенным дизелем MAN D2866. Сейчас подобная замена двигателей может стать актуальной при желании перевозчика модернизировать часть автопарка для соответствия более жестким нормам токсичности, перейти с Евро-0 чуть ли не на Евро-4. Важно, что и фланцы вторичного вала иномарочных коробок тоже изготовлены по единому стандарту с отверстиями под четыре болта и торцевыми шлицами, передающими львиную долю крутящего момента. К примеру, такой фланец диаметром 180 мм на камазовской коробке имеет обозначение 154.1701240, но на более «мелких» коробках применяют фланцы меньшего размера. Они тоже стандартизированы.

При замене оригинальной коробки надо учитывать не только величину крутящего момента, но и передаточные числа. На коробках ZF числа указаны на табличке, у каждой модели немецких коробок есть два ряда передаточных чисел: с высшей прямой передачей или с повышающей. Причем эти варианты созданы только за счет шестерен делителя, остальные детали коробок одинаковы. Желательно, чтобы взамен коробки с повышающей передачей ставилась такая же, хотя можно установить и КП с прямой передачей. На самых современных тягачах устанавливают именно такие коробки, но уменьшают число главной передачи - считается, что так экономится топливо благодаря более высокому КПД трансмиссии. Разница в числах у 12+2-ступенчатой шведской коробки и 16-ступенчатой ZF невелика, но не стоит рассчитывать на удачную замену, допустим, 16S181 9-ступенчатой коробкой. В сочетании с редуктором ведущего моста, имеющим малое передаточное число, при трогании с места на груженом автомобиле может гореть сцепление. Поставить же вместо 6-ступенчатой коробки 9-ти или 10-ступенчатую - такой вариант у нас понимающие перевозчики давно и успешно практикуют. Достаточно вспомнить, как на КАМАЗы самостоятельно ставили коробки с делителем. На машине с такой коробкой и ездить проще, и топливо экономится. Известны случаи, когда на автобусы ПАЗ-3205 вместо «газоновской» КП устанавливали значительно более надежную ЗИЛ-130.

xn--80aaaoea1ebkq6dxec.xn--p1ai

Коробка передач — Википедия

Материал из Википедии — свободной энциклопедии

4-ступенчатая коробка передач, канонический вид

Коро́бка переда́ч (также коробка переключения передач, коробка) — механизм, применяемый в основном в автомобилях, для изменения скорости движения. Элемент трансмиссии колёсных и гусеничных транспортных средств, предназначенный для расширения диапазона частоты вращения и крутящего момента применяемого двигателя, возможности реверсивного движения, длительного отсоединения работающего двигателя от трансмиссии. По конструкции обычно представляет собой отдельный агрегат, в корпусе (картере) которого находятся те или иные механические передачи вращательного движения, осуществляющие разнонаправленную редукцию потока мощности в пределах некоего диапазона по фиксированным передаточным отношениям (передачам) на выбор. В случае двигателя внутренного сгорания входит в состав трансмиссии практически обязательно, но может быть заменена вариатором. Как правило, не применяется в трансмиссиях транспортных средств с паровыми или электрическими двигателями, имеющими высокую приспособляемость и гиперболическую (у паровых) или параболическую (у электродвигателей постоянного тока) тяговую характеристику.

Коробки переменных передач классифицируются по нескольким признакам.

ru.wikipedia.org

Коробка передач типа 0AF, ремонт АКПП Фольксваген 0AF

Обозначения коробок передач типа 0AF которые устанавливались на автомобили VAG:
FNH, FVH, FXQ, GJC, GJD, GQH, GVY, GYT, HCM, HFP, HHN, JHT, JHU, JHV, JHW, JHX, JSV, KHW, KKY, KQL, LDZ, LEG, LVN, LVP, LVQ, LVR, LVS, LVT, LVU, MJW, MKK, MYE, MYH, NMP, NNK, NNL, NNM, NVT, NVU, NVV, PAN, PBA, PBB, PRT, PST, PSU, PTA, PTB, QVH, RUQ, RZA, RZB, SCR, SHA, SLN, SNL.

Кoрoбкa пeрeдaч 0AF (rus.) Руководство по ремонту КПП 0AF.

5-ти ступенчатая коробка передач 0AF с буквенными обозначениеми коробки передач: FXQ, FVH, GYT устанавливалась на автомобили: Фольксваген Гольф 5 (1K1), Фольксваген Гольф Вариант 5 (1K5), Фольксваген Гольф Плюс (5M1), Фольксваген Гольф 6 Вариант (AJ5), Фольксваген Джетта 5 (1K2), Фольксваген Поло 4 (9A1, 9A2), Фольксваген Поло 4 (9E2, 9E7), Фольксваген Крафтер (2FF, 2FG, 2FL, 2FM), Шкода Октавия 2 А5 (1Z3), Шкода Октавия 2 Комби А5 (1Z5), Шкода Октавия 2 Россия (933), Ауди А3 (8P1), Ауди А3 5-дверей (8PA), Ауди А3 Кабриолет (8P7), Сеат Леон 2 (1P1), Сеат Алтеа (5P1), Сеат Алтеа XL (5P5), Сеат Алтеа (5P5, 5P8), Сеат Толедо (5P2) и др.
Содержание (группы ремонта): 00 - Технические данные, 30 - Сцепление, 34 - Управление переключением передач, картер, 35 - Шестерни, валы, 39 - Главная передача, дифференциал. 114 страниц. 16 Mb.

Volkswagen Jetta 6 2010 -> Коробки передач (rus.) Руководство по ремонту и техническому обслуживанию. Обозначение коробок передач: 0AF, 02S, 0AJ, 09G, 0АМ.
Содержание: Трансмиссия - МКП 0AF - сцепление, педальный узел, гидропривод, механизм выключения сцепления, марки сцеплений, кулиса селектора передач, монтажное положение механизма ПП. Трансмиссия - МКП 02S - сцепление, приводные тросы, снятие / установка КП, уровень масла. Трансмиссия - МКП 0AJ - гидропривод, приводные тросы, проверка уровня масла. Трансмиссия - АКП 09G - гидротрансформатор, эл. компоненты, кулиса селектора, радиатор, ATF. Трансмиссия - КП с двухдисковым сцеплением DSG 0АМ, снятие / установка сцепления, регулировка механизм переключения передач, кулиса селектора, Mechatronik. 52 страницы. 35 Mb.

Gearbox 0AF, Workshop Manual (eng.) Руководство по ремонту МКПП 0AF. Редакция 09.2013
Пятиступенчатая коробка передач 0AF с буквенными обозначениеми коробки передач: FVH, GYT, FXQ, JHT, JHW, JHU, LVN, LVP, LEG, NVT, MYE, PKG, PTA устанавливались на автомобили:
Volkswagen Golf 6 / Фольксваген Гольф 6 (5K1, AJ5)
Volkswagen Golf Plus / Фольксваген Гольф Плюс (521)
Volkswagen Golf 5 / Фольксваген Гольф 5 (1K1, 1K5)
Volkswagen Jetta 5 / Фольксваген Джетта 5 (1K2)
Volkswagen Golf Plus / Фольксваген Гольф Плюс (5M1)
Skoda Octavia A5 Mk2 / Шкода Октавия А5 (1Z3, 1Z5)
Skoda Octavia 2 A5 Russia / Шкода Октавия 2 А5 Россия (933)
Skoda Octavia 3 A7 / Шкода Октавия 3 А7 (5E3, 5E5)

SEAT Leon Mk2 / Сеат Леон 2 (1P1) 2006 - 2013
SEAT Leon Mk3 / Сеат Леон 3 (5F1, 5F5, 5F8)
SEAT Altea / Сеат Алтеа (5P1, 5P5, 5P8)
SEAT Toledo / Сеат Толедо (5P2)
Audi A3 / Ауди А3 (8P1, 8P7, 8PA)
Содержание (группы ремонта): 00 - Technical data, 30 - Clutch, 34 - Controls, housing, 35 - Gears, shafts, 39 - Final drive - differential.
178 страниц. 8 Mb.

5-Speed Manual Transmission 0AF, Repair Manual (eng.) Руководство по ремонту МКПП 0AF. Редакция 11.2014
Пятиступенчатая коробка передач 0AF с буквенными обозначениеми: FVH, JHT, JHU, LEG, LVN, LDZ, NNL устанавливались на автомобили:
Volkswagen Golf 6 / Фольксваген Гольф 6 (5K1, AJ5) 2010 ➤
Volkswagen Golf 5 / Фольксваген Гольф 5 (1K1, 1K5) 2007 ➤
Volkswagen Jetta 5 / Фольксваген Джетта 5 (1K2) 2005 ➤
Volkswagen Jetta 6 / Фольксваген Джетта 6 (162, 1G3, AV2) 2011 ➤
Содержание (группы ремонта): 00 - General, Technical Data, 30 - Clutch, 34 - Controls, Housing, 35 - Gears, Shafts, 39 - Final Drive, Differential.
192 страницы. 5 Mb.

Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)


Расшифровка заводской комплектации VAG на русском!
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю - посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

vwts.ru

КПП ZF 16S 2220 «Zahnradfabrik» Коробка Передач Ecosplit Servoshift



Коробка переключения передач МАН MAN 16 ступеней сервопривод

Коробка переключения передач МАН MAN 16 ступеней сервопривод

16 ступенчатая коробка передач МАЗ МАН. Система сервопривода Servoshift для комфортного переключения передач.


Коробка передач серии «ECOSPLIT» для автомобилей большой грузоподъемности

С полной загрузкой быстро, надежно и экономично достичь конечного пункта назначения, с гарантией выполнить необходимую работу в сложных топографических условиях: для этого достаточно иметь к мощному двигателю коробку передач серии «ECOSPLIT», позволяющую обеспечить точное регулирование передаваемой на колеса мощности двигателя. Легкая по весу конструкция 16- ступенчатой коробки с алюминиевым исполнением картера постоянно предоставляет водителю возможность использования оптимальной мощности при всех моделях используемых двигателей как  в начальный момент трогания с места, так и при ускорениях и в процессе движения. Благодаря рационально построенному  диапазону передач, такая коробка демонстрирует свои преимущества и на автомобилях для строительных работ и полноприводных автомобилях.

Характерными особенностями применяемой на автомобилях МАЗ-МАН с двигателями серии D2066  коробки передач производства фирмы «Zahnradfabrik» ZF 16S 2220 TO является:

  • полная синхронизация всех передач (за исключением заднего хода)
  • интегрированные делитель, демультипликатор и картер сцепления
  • компактная конструкция, высокие весовые удельные показатели: ~7,9 Нм/кг
  • тихое и быстрое включение без значительных усилий благодаря применению пневмоусилителя переключения передач «Servoshift»
  • пониженная шумность работы, благодаря косозубому зацеплению
  • возможность применения встроенного ретардера и различных вариантов коробок отбора мощности
  • конструкция рассчитана для  тяжелых условий эксплуатации
  • коробка заправляется маслом, специально разработанным фирмой ZF для всесезонного использования,  непосредственно на заводе изготовителе. Оптимально подобранный состав масла позволяет увеличить интервал замены масла до 300 000км при эксплуатации на дальних перевозках и до 100 000км в тяжелых дорожных и климатических условиях. Применение такого масла позволяет дополнительно  экономить до 1% топлива.

Конструктивно коробка ZF- Ecosplit состоит из основной части с четырьмя передачами, демультипликатора и переднего делителя. Переключение в основной части осуществляется по 5 «дорожкам» (рядам). На «дорожках» 3↔4 и 5↔6 имеется подпружиненное нейтральное положение. Пневматическое переключение демультипликатора осуществляется автоматически при переходе из ряда 3↔4 на ряд 5↔6 и наоборот. Переключение переднего делителя производится с помощью переключателя, расположенного на рычаге переключения передач. С помощью этого переключателя водитель может выбирать медленную и быструю группу переднего делителя, которая предварительно выбирается водителем с помощью переключателя и которая активируется при нажатии на педаль сцепления.

Схема переключения двойное Н

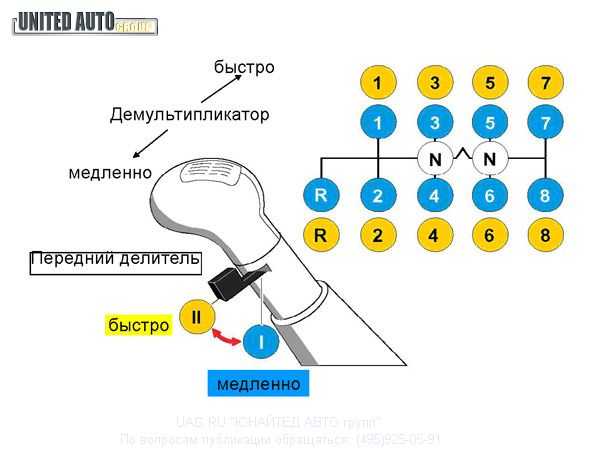

Схема переключения коробки передач ZF 16 MAN

Переключение передач по схеме "двойное Н"



Коробки передач ZF Ecomid  и ZF Ecosplit имеют возможность присоединения различных коробок отбора мощности, как с непосредственной установкой гидронасоса, так и под последующее фланцевое присоединение промежуточного вала.

При этом отбор реализуется следующим образом:

  1. зависимый от сцепления отбор мощности. Коробка отбора монтируется со стороны выходного вала коробки передач. Работает тогда, когда работает двигатель и сцепление включено;
  2. отбор, зависимый от двигателя (только для «ECOSPLIT»). Устанавливается между коробкой передач и двигателем. Приводится постоянно от двигателя через специальное сцепление;
  3. отбор, зависимый от движения автомобиля. Приводится от выходного вала коробки передач.

Отбор под фланцевое соединение  Отбор с гидронасосом


ZF c установленным ретардером. Ретардер - тормоз замедлитель (интардер)

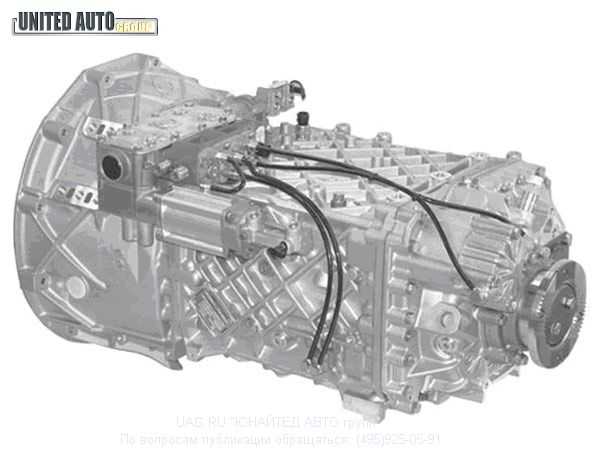

Схема узлов и габаритов коробки передач ZF * Узлы и размеры ZF Ecosplit с установленным интардером *
1. передатчик сигнала "нейтраль"
2. передатчик сигнала "задняя передача"
3. соединение электронного спидометра
4. точка подключения муфты ZF-PTO
5. Вход
6. Сервопривод Servoshift
7. передатчик сигнала "смена диапазона"
8. слив масла
9. залив масла и проверка уровня
10. Передатчик сигнала "делитель"
1. Выход
2. трансмиссия ZF Ecosplit
3. Блок интардера
4. Масляно-жидкостный теплообменник
5. Подключение устройства отбора мощности
* производитель может изменять конструкцию и размеры

Отбор мощности двигателя под фланцевое соединение

Гиброотбор. Отбор мощности двигателя с гидронасосом

Ретардер тормоз-замедлитель

ZF c установленным ретардером. Ретардер - тормоз замедлитель (интардер)

КПП ZF Ecosplit 16 с ретардером (интардером)

Ретардер (retarder, intarder) - тормоз замедлитель. Устанавливается на выходе двигателя, на выходе коробки передач (интардер).

Коробка Ecosplit 16 без ретардера (интардера)



www.maz-man.ru

Роботизированная коробка переключения передач.

Подробности
Категория: Трансмиссия
Опубликовано: 23 декабря 2014
Просмотров: 15568

Роботизированная коробка передач – это одна из разновидностей механической коробки передач, отличие которой состоит в том, что за включение и выключение сцепления отвечают специальные автоматизированные устройства.
В настоящее время данный вид коробки передач достаточно популярен, и по распространению может поспорить с автоматической коробкой передач.

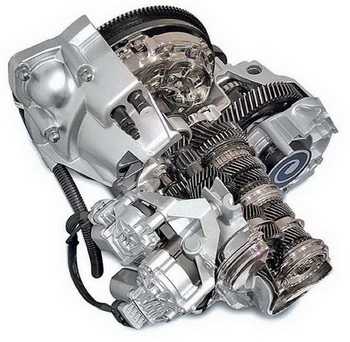

Основные компоненты и принцип действия роботизированной коробки передач.

Для того, чтобы лучше понять принцип работы роботизированной коробки передач необходимо знать, как работает классическая механика. В обычной механической коробке передач, основу составляют два вала: первичный и вторичный. На один из валов передается усилие от двигателя, со второго вала усилие передается на ведущие колеса. Между собой валы сообщаются шестернями, но на первичном валу шестерни закреплены намертво, а на вторичном валу шестерни могут прокручиваться.

Первоначально автомобилист выжимает сцепление (первичный вал отключается от двигателя), включает необходимую передачу (на вторичном валу блокируется нужна шестерня). В дальнейшем водитель отпускает сцепление, первичный вал подхватывает крутящий момент с двигателя, и передает его на вторичный вал, и автомобиль трогается с места.

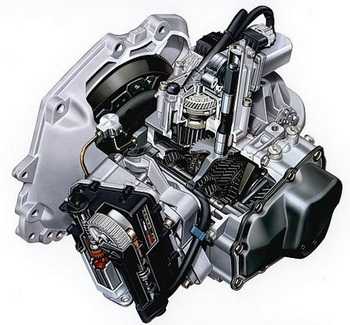

Аналогичным образом работает и роботизированная коробка передач. Главное отличие состоит в том, что за включение сцепления, и выбор передачи отвечают специальные автоматизированные устройства – актуаторы. В конструктивном плане актуатор представляет собой надежный шаговый электрический мотор, дополненный редуктором и механизмом исполнения. На некоторых моделях автомобилей (как правило, очень дорогих) актуатор выполнен в виде гидравлического мотора. Управление актуаторами происходит в полностью автоматическом режиме. Управляет ими электронной блок. Следует сказать, что электронный блок имеет несколько режимов работы (обычно «Спорт», «Город», «Эконом»).

Когда водитель переключает рукоять коробки передач (или нажимает на подруливай лепесток), привод автоматически выжимает сцепление, и выбирает передачу в зависимости от оборот двигателя. Именно благодаря этому в автомобилях с роботизированной коробкой передач отсутствует педаль сцепления – она попросту не нужна.

Надо сказать, что в современных автомобилях электронный блок управления роботизированной коробкой передач подключен к информационной сети автомобиля. Он получает и анализирует информацию от антиблокировочной системы, системы курсовой устойчивости и других вспомогательных устройств, и принимает решение о включении необходимой скорости на этих данных.

Впрочем, существует возможность переключится на псевдоручное управление, и переключать передачи с помощью рычага или под рулевых лепестков. Однако, подобное переключение достаточно условно, и электронный блок контролирует все действия водителя. Он попросту не позволит включить неправильную скорость, и исправить ошибку водителя, если он вручную включит слишком высокую или слишком низкую передачу.

Виды роботизированных коробок передач.

Классифицировать данный вид коробок передач достаточно сложно, ведь каждая крупная автомобильная компания предлагает свои собственные наработки, которые сильно отличаются от классической схемы.

Итак, как уже было сказано выше, коробка-робот может работать с помощью электрического или гидравлического мотора.

В частности, гидравлическим приводом оснащаются свои роботизированные коробки такие компании, как Fiat, BMW, Peugeot, Volkswagen, Renault, Citroen, Audi, Alfa Romeo и Ламборгини. В свою очередь электрическим приводом оснащают свои роботизированные коробки такие крупные производители, как Toyota, Opel, Mitsubishi, Ford и Nissan. Корейские и китайские производители автомобилей пока обходят стороной данный вид коробок передач, так как он достаточно сложен в разработке и дальнейшем обслуживании.

Нельзя не сказать о роботизированных коробке передач с двумя сцеплениями. Эта технология появилась в конце 80-х годов прошлого века, и прошла серьезное испытание в автомобильном спорте и раллийных гонках. Два сцепления работают не одновременно, а попеременно. Первое сцепление включает четные передачи, а второе – нечетное. Благодаря подобной работе двух сцеплений, езда на автомобиле получается очень плавной и мягкой, однако в конструктивном плане такой агрегат достаточно сложен. Его ремонт и обслуживание может обойтись в приличную сумму денег.

Особый интерес представляет собой кулачковая роботизированная коробка передач. В автомобилях оснащенных такой коробкой имеется педаль сцепления, но используется она лишь, когда автомобиль трогается с места. В дальнейшем переключаться можно как в спортивном мотоцикле – не пользуясь педалью сцепления. Это самая быстрая из всех видов роботизированных коробок, так как можно переключить скорость всего лишь за 0,15 секунды, а это отличный показатель для любителей быстрой езды.

Отличия коробки-робота от коробок передач других видов.

  • Отличия от автоматической коробки передач. Главное отличие в том, что автоматическая коробка передач включает в себя сложнейшую планетарную передачу, которая не только увеличивает стоимость агрегата, но и повышает его массу. Коробка-автомат работает полностью самостоятельно и не дает водителю возможности переключать скорости в ручном режиме.
  • Отличия от вариатора. Как известно коробка-вариатор вообще не имеет передач. В конструктивном плане данная коробка полностью отличается от коробки-робота. Также можно отметить, что вариатор, из-за своей гидромуфты, имеет достаточно низкий коэффициент полезного действия, и «отъедает» до 10% от общей мощности автомобиля. Естественно, это повышает расход топлива при движении.
  • Отличия от ручной коробки передач. Собственно, главное отличие состоит в том, что коробка-робот имеет в своем составе актуаторы, которые включают сцепления, и управляются с помощью электронного блока. Роботизированная коробка передач намного облегчает управление автомобилем, по сравнению с ручной коробкой, но при этом не исключены рывки и задержки при переключении скоростей.

Преимущества и недостатки роботизированных коробок передач. К достоинствам таких коробок можно отнести:

  • Не снижает мощности двигателя и не увеличивает расход топлива. Коробка-робот имеет достаточно простую конструкцию, не обремененную дополнительными агрегатами и хитроумными устройствами. Благодаря этому коэффициент полезного действия робота высок, он не отнимает мощности двигателя и тем самым не увеличивает расход топлива.
  • Потребляет меньшее количество масла. Не для кого не секрет, что классическая автоматическая коробка передач потребляет до 10 литров масла на расходный цикл. В свою очередь коробка-робот обходится всего лишь 2-3 литрами, что очень выгодно и удобно.
  • Высокий ресурс сцепления. Сцепление в механической коробке передач имеет весьма ограниченный жизненный цикл. Менять его нужно достаточно часто. Зато сцепление в роботизированной коробке живет очень долго, так как электронный блок не ошибается при переключении и не дает сцеплению «гореть».
  • Высокая ремонтопригодность. Как уже было сказано выше коробка-робот имеет простую конструкцию, которую хорошо изучили во всех сервисных центрах страны. Ремонт такой коробки не займет много времени, и не обойдется в умопомрачительную сумму.
  • Возможность ручного переключения. Коробка-робот – сочетает в себе комфортность автомата и приемистость ручной коробке. При необходимости езда будет комфортной, а при желании – агрессивной.

К недостаткам можно отнести:

  • Большинство роботов не программируется. Автомобиль не будет подстраивается под стиль езды водителя. Придется ездить всегда в одном и том же режиме, либо переходить на ручное переключение скоростей. Лишь самые новые и дорогие роботы имеют возможность программирования, но их цена пока зашкаливает.
  • Не быстрая работа. Робот не может похвастаться быстрым и отточенным переключением скоростей. Дешевые роботизированные коробки передач могут переключать скорость 2-3 секунды и это непозволительно долго. Положение исправляют агрегаты с двумя сцеплениями, но они доступны не для всех автомобилей.
  • Сбои в прошивке. Ошибки в переключении скоростей – не редкость для роботизированных коробок передач. Рывки или включение неправильной скорости достаточно распространенные явления. В этом случае проблема заключается в электронном блоке, который либо прошивается заново, либо меняется целиком.

За последние два десятилетия технологии значительно продвинулись вперед, коробки-роботы стали надежны и распространены. Они пользуются заслуженной популярностью по всему миру, и люди уже не опасаются приобретать машины с подобной коробкой передач.

pnipokolesu.ru

Механическая коробка передач (МКПП): описание и устройство

Каждый автолюбитель видел или даже управлял автомобилем с МКПП, ведь обучение в большинстве автошкол проходит, как правило, на «механике». Но не каждый знает историю происхождения этого агрегата, принцип его работы, преимущества и недостатки. Именно об этом мы и поговорим в данной статье.

Автоледи и механическая коробка передач — понятия несовместимые. Поверьте, управлять автомобилем, красить губы, разговаривать по телефону и переключать передачи — реально сложно.

Для начала давайте разберемся какая расшифровка у абревиатуры МКПП и что это вообще значит. МКПП расшифровывается как механическая коробка переключения передач и означает это то, что переключение передач осуществляется механическим путем, то есть вручную.

Если попытаться провести краткое описание механической коробки, то можно сказать, что она представляет собой блок со множеством шестерен внутри, который вплотную прилегает к двигателю и передает его энергию на колеса. Взаимодествие с МКПП происходит с помощью рычага переключения передач и педали сцепления.

История «механики»

Появлению механической коробки передач мы обязаны женщине. Да-да, вы не ослышались и этой женщиной была никто иная, как супруга Карла Бенца Берта Бенц. Именно она, после завершения своего знаменитого «турне» на автомобиле «Motorwagen», высказала мужу свое недовольство по поводу того, что тяги двигателя не хватало, чтобы преодолеть даже небольшой пригорок. Это произошло 5 августа 1888 года. Не отважившись спорить с женщиной, Карл Бенц в 1893 году выпускает автомобиль «Benz Velo», на котором крутящий момент от двигателя к колесам передавала 2-ступенчатая планетарная механическая коробка передач.

Берта Бенц — супруга Карла Бенца, первый автомобиль Бенца «Motorwagen» и знаменитое турне из Мангейма в Пфорцгейм и обратно, которое совершила Берта Бенц в 1888 году.

Дальше ручная трансмиссия или МТ (механическая трансмиссия) эволюционировала только за счет увеличения количества передач и процесс этот был довольно быстрым. Первые двухступенчатые коробки с задней передачей ставились еще на самые первые серийные автомобили марки Ford уже в самом начале 20 века. Трехступенчатые коробки также не заставили себя долго ждать и появились уже в 1910 году. Они применялись на европейских автомобилях, а в последствии и на американских. Трехступенчатые МКПП имели большое распространение вплоть до начала 1960-х годов.

Далее в свет выходят четырехступенчатые коробки, которые, кстати, появились очень давно, но в силу того, что первые образцы были без синхронизаторов, они не пользовались популярностью. Когда же в 1960-х годах 4-ступенчатая коробка передач обзавелась синхронизаторами, тогда она и получила свое широкое применение. В США «четырехступки» еще долго использовались только на спортивных автомобилях, а в Европе сразу стали устанавливаться практически везде.

Первая 5-ступенчатая коробка появилась тоже в 1960-х, но массовое применение она получила только через 20 лет. В таких коробках было четыре основных передних передачи, а пятая, повышающая была встроена в саму коробку. До этого повышающая передача (она же «овердрайв») представляла из себя отдельный агрегат.

В 1990-х появляются шестиступенчатые МКПП. Они тоже имели четыре основные скорости, но повышающих у них уже было две. Еще через 10 лет появляется 7-ступенчатая «коробка», которая обладает пятью базовыми и двумя повышающими передачами.

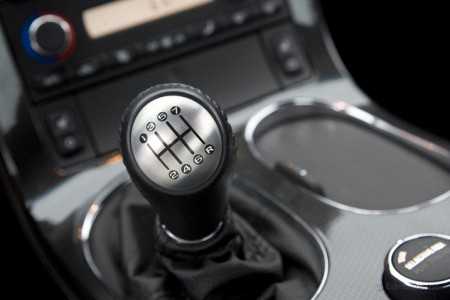

Механические семиступенчатые коробки передач устанавливались на спортивные автомобили Porsche 911 и Chevrolet Corvette Stingray, с целью более эффективного использования крутящего момента мощного двигателя.

На этом развитие МКПП пока что закончилось — конструкторская мысль ушла в развитие автоматических коробок передач. На данный момент потомками «механики» являются роботизированные коробки передач. Они имеют такое же устройство и технические характеристики, что и МТ, но переключают скорости и управляют сцеплением самостоятельно.

Устройство

Механическая коробка передач представляет из себя набор валов с шестернями. Все эти детали располагаются в одном корпусе. «Механика» бывает трехвальной и двухвальной.

Первый вариант устанавливается на автомобилях с классической компоновкой — переднемоторная заднеприводная. Это наши горячо любимые «копейки» и «шестерки». В такие МКПП входят первичный, вторичный и промежуточный валы.

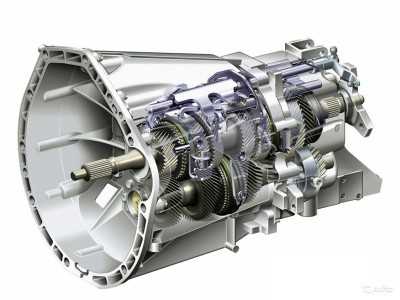

Рисунок механической коробки передач, на котором видно, что конструкция «механики» довольно проста — набор шестерен, ведущий и ведомый валы, муфты переключения.

Первичный вал (он же ведущий) обеспечивает соединение коробки с маховиком двигателя через сцепление. Вторичный (ведомый) соединяется с карданным валом, а промежуточный служит для передачи вращения от первичного вала ко вторичному.

На первичном валу находится ведущая шестерня, которая приводит в движение промежуточный вал, а на нем, в свою очередь, расположен свой блок шестерен. Они жестко соединены с валом и, зачастую, являются с ним одним целым. На вторичном валу располагается набор ведомых шестерен, которые находятся в шлицах вала и перемещаются по ним. Также они могут вращаться в ступицах.

Трехвальные МКПП имеют большие габариты и вес, нежели двухвальные, но в них может быть реализована прямая передача крутящего момента от первичного вала сразу на выходной. Также трехвальные МКПП обладают возможностью достижения больших передаточных чисел и более широким силовым диапазоном, нежели их двухвальный конкурент.

Трехвальные «коробки» в данный момент устанавливаются на все автомобили с классической компоновкой, а также на грузовики и внедорожники.

На этой простой схеме указаны основные узлы трехвальной механической коробки передач.

На большинстве современных переднеприводных автомобилях устанавливаются двухвальные МКПП. В них крутящий момент передается от шестерен первичного вала на шестерни вторичного вала. Первичный вал, также как и у трехвальных МКПП, соединяется с двигателем, а вторичный передает крутящий момент на колеса. Располагаются валы параллельно друг другу.

Из-за отсутствия промежуточного вала такие коробки более компакты и имеют меньший вес, но из-за большого количества дополнительных шестерен КПД у этого типа МКПП ниже. Преимущество двухвальных МКПП заключается в возможности компоновочного объединения двигателя и трансмиссии в единый силовой агрегат относительно небольшого размера. Такие характеристики позволяют использовать этот тип МКПП в автомобилях с задним мотором и передним приводом, а также на тяжелых мотоциклах.

Принцип переключения передач

У МКПП между шестернями вторичного вала располагаются муфты включения передач. В зависимости от числа муфт коробки делятся на несколько типов – двухходовые, трехходовые, четырехходовые и так далее. Например, трехходовые МКПП имеют три муфты включения, каждая из которых может блокировать по две шестерни на каждом валу. Отсюда следует, что у трехходовой МКПП может быть 4 или 5 передач переднего хода. Четырехходовые могут иметь уже 6, 7 или 8 передач. Идем дальше.

На шестернях вторичного вала имеются зубчатые венцы. Они соединяются с задними торцами ведущего вала, а ответные венцы находятся на муфтах включения. Когда вы переключаете скорости, передвигая рычаг переключения передач, то за счет специального привода через ползуны приходят в движение вилки переключения передач, которые и перемещают вышеуказанные муфты. В МКПП есть специальный блокирующий механизм, который не допускает включения нескольких передач сразу.

Когда включающая муфта подходит к необходимой шестерни, их венцы соединяются и муфта блокирует шестерню передачи. Тогда они начинают совместное вращение, и таким образом крутящий момент направляется к колесам.

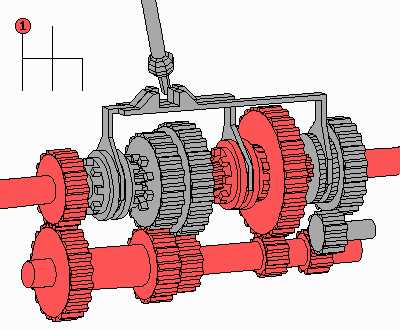

Анимированная схема переключения 4-ступенчатой коробки передач. Первый шток включает первую и вторую передачи, второй шток — третью и четвертую, а третий шток для задней передачи.

Чтобы переключения передач проходили без ударов и толчков, в МКПП предусмотрены синхронизаторы. Они выравнивают скорости вращения шестерни и муфты и не дают муфте произвести свою работу, пока указанные скорости не сравняются.

Управление «механикой»

Классический способ переключения передач в МКПП осуществляется с помощью специального рычага. Он располагается прямо на крышке коробки, либо соединяется с ней через удлинитель. Он-то и воздействует на вилки переключения передач, а управление самим рычагом осуществляете вы сами.

При такой схеме управления скорости включаются наиболее четко. Также эта схема отличается долгим сроком эксплуатации, но она обладает и недостатками. Классическая схема управления МКПП сильно зависит от компоновки автомобиля. Во многих случаях рычаг может быть вынесен вперед либо назад относительно водителя, создавая неудобные условия для переключения. Вдобавок, из-за того, что рычаг имеет непосредственный контакт с коробкой, на него передается вибрация от двигателя.

Вторая схема управления МКПП – когда рычаг располагается на расстоянии от коробки и соединяется с ней с помощью тяг. Такое решение позволяет устанавливать рычаг в удобном для водителя месте вне зависимости от компоновки автомобиля. Вдобавок, при такой схеме на рычаг не передается вибрация. Но у таких коробок есть свои особенности. Во-первых, тяги со временем разбалтываются, вследствие чего их необходимо регулировать или даже менять, а во-вторых наблюдается пониженная четкость переключения передач.

Рычаг переключения передач и педаль сцепления — обязательные атрибуты для управления механической коробкой. Если с педалью сцепления еще как-то можно смириться, то рычаг переключения доставляет трудности в управлении автомобилем, особенно у новичков и женщин.

Две вышеуказанные схемы являются основными. Но существуют также и другие. Например, переключение с помощью пневматических или электромеханических приводов. Такие схемы используются в основном на грузовиках, автобусах и сельскохозяйственной технике, поэтому мы не будем их подробно рассматривать. Также существует секвентальное управление «механикой». В нем скорости переключаются последовательно с помощью рычага-качалки, джойстика или «лепестков». Секвентальное переключение применяется в основном на спортивных автомобилях и мотоциклах. На таких МКПП, как правило, сцепление автоматизировано.

Преимущества и недостатки

И напоследок, давайте рассмотрим, в чем плюсы и минусы механических коробок передач. Начнем с приятного.

Стоимость МКПП ниже, чем у любых других коробок. Также дешевле их ремонт и стоимость обслуживания, да и требуются они реже, чем на автоматических коробках. Вдобавок механическая коробка передач имеет более долгий срок службы и при эксплуатации ее труднее сломать. В среднем в зависимости от модели механическая коробка «ходит» 200-300 тысяч километров, что в некоторых случаях сопоставимо со срок службы автомобиля. Особенности же автоматических коробок передач в том, что они имеют кучу всяких правил, которые осознанно или неосознанно автомобилисты часто нарушают, сокращая тем самым срок службы коробки.

Механическая коробка передач увеличивает динамические качества автомобиля, поскольку имеет более высокий КПД и технические характеристики, которые благоприятно влияют на разгон автомобиля. К тому же, учитывая сколько весит МКПП (25-30 кг), по сравнению с «автоматами», вес которых как минимум 50 кг, также ведет к снижению общей массы автомобиля.

К плюсам можно отнести также и большой набор техник вождения на «механике». Водитель вправе сам определять, как ему ехать. Особенно это актуально во время езды по бездорожью или по скользкой дороге.

Хороша МКПП и в «сломанных» ситуациях. Если у вас «механика», то вы сможете завести автомобиль «с толкача», а также буксировать его на любое расстояние и на любой скорости без ущерба для коробки, чего категорически нельзя делать на «автомате».

Такие особенности, как отсутствие необходимости в отдельной системе охлаждения и низкий расход топлива, также характеризуют «механику», как более выйгрышный вариант.

Пожалуй, единственным недостатком механической коробки передач является сам факт взаимодействия с ней — водителю постоянно нужно переключать скорости, синхронно манипулировать педалями газа и тормоза и следить за оборотами двигателя. Особенно это мешает в пробках и создает неудобства для начинающих водителей и для представительниц прекрасного пола.

Кто-то привыкает к этой необходимости, а кто-то так и не может смириться, но как бы то ни было механические коробки передач постепенно отживают свой век и по мнению экспертов скоро наступит время, когда новые автомобили вообще не будут комплектоваться механической трансмиссией. Технический прогресс неумолим и чем быстрее будут совершенстоваться автоматические коробки передач, тем быстрее люди будут отказываться от механических, но фанаты, для которых ощущение полного контроля над автомобилем ценее, чем комфорт, будут всегда.

На видео продемонстрировано как сделать механическую коробку передач своими руками… из 116 деталей Lego. Минус этой коробки в том, что вы не сможете на ней ездить, плюс — ей не нужно трансмиссионное масло.

okorobke.ru

Коробка перемены передач погрузчиков

Категория:

   Погрузчики

Публикация:

   Коробка перемены передач погрузчиков

Читать далее:



Коробка перемены передач погрузчиков

На автопогрузчиках устанавливают два типа коробок передач (КПП) — реверсивного типа (погрузчики фирмы «Балканкар») и нереверсивного.

Коробка перемены передач реверсивного типа выполняет следующие функции:
а) обеспечивает трансмиссии холостой ход;
б) обеспечивает ступенчатое изменение передаточного отношения между двигателем и ведущим мостом;
в) обеспечивает погрузчику эксплуатационно равноценное движение в направлениях «вперед» и «назад» — реверсирование движения.

Коробки перемены передач нереверсивного типа выполняют только две первые функции. Для изменения на- . правления движения погрузчика устанавливают отдельный реверсивный механизм — коробку обратного хода.

Рекламные предложения на основе ваших интересов:

Не следует путать коробки передач реверсивного типа с нереверсивными коробками, имеющими одну передачу заднего хода, в то время как для движения «вперед» имеется несколько передач (автомобильные коробки).

Конструктивно коробки перемены передач изучаемых погрузчиков выполняются в виде многоступенчатых редукторов, у которых можно включать в работу различные пары шестеренок. В рассматриваемых конструкциях коробок перемены передач используются два способа такого включения: при помощи устройства скользящих муфт при постоянном зацеплении зубчатых колес; осевым сдвигом отдельных зубчатых колес, обеспечивающим возможность переменного включения в работу зубчатых пар.

Коробка перемены передач с постоянным зацеплением зубчатых колес установлена на автопогрузчиках фирмы «Балканкар». Коробка трехступенчатая, реверсивная. Она обеспечивает погрузчику движение на трех передачах (трех скоростях) «вперед» и «назад». Картер — литой, чугунный. Его задняя и передняя торцовые части выполнены в виде фланцев для соединения со сцеплением и ведущим мостом.

В корпусе в подшипниках качения установлены четыре шлицевых вала — ведущий (первичный), ведомый (вторичный), промежуточный вал и реверсивный. Ведущий и ведомый валы — трехопор-ные. Носок ведущего вала через подшипник опирается на носок ведомого вала, выполненного как одна деталь с конической шестерней, и через подшипник соединяется с внутренним корпусом ведущего моста.

Промежуточные валы — двухопорные. Зубчатые колеса соединяются с валами фланцами и вращаются вместе с ними. Остальные зубчатые колеса свободно вращаются на валах на втулках и постоянной жесткой связи с валами не имеют.

На ведущем валу установлены две включающие муфты зубчатого типа. Муфта — двустороннего действия. Она предназначена для попеременного соединения с ведущим валом зубчатого колеса либо зубчатого колеса, а также имеет среднее нейтральное положение.

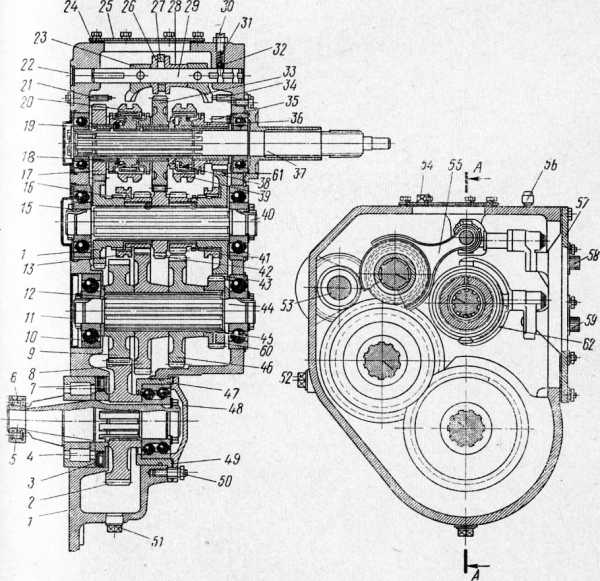

Рис. 1. Коробка перемены передач погрузчика Ф17.ДУ32.33.1: 1 — картер, 2, 8, 9, 14, 16, 17, 19 , 33, 35. 42 , 43 , 46 , 53 , 60 , 61 — зубчатые колеса, 3, 7, 24 и — уплотнения, 4, 6, 10 — подшипники, 5 — вал-шестерня, 11, 25 , 48 — крышки, 12, 18 и 38 — Кг>мпеисаторы, 13, 20, 39 и 41 — муфты, 15— специальная гайка, 21 и 34 — упорные болты, 22 — Пробка, 23 , 26 , 28 , 27 , 55 и 62 — вилки, 29 — ползун, 30— винт, 31 — пружина, 32 — шариковый Фиксатор, 36 — ступица синхронизатора, 37—первичный вал, 40 — промежуточный вал, 44 — вал Реверса, 45 — распорная втулка, 47 — стакан подшипника, 50 — регулировочные пластины, 51, 52 и 54 — пробки, 56—отдушина, 57 — крышка, 58 , 59— валы вилок, 60 — текстолитовое зубчатое колесо

Рис. 2. Позиционная схема переключений коробки передач: а – для движения «вперед», б – для движения «назад»

Муфта одностороннего действия. Она имеет три основные части — ведущую полумуфту, соединенную с валом фланцами, ведомую, выполненную как одна деталь с зубчатым колесом, и скользящую полумуфту, имеющую с внешней стороны круговой паз для соединения с механизмом переключения. Зубчатые венцы ведущей и ведомой полумуфт, а также внутренние зубья скользящей полумуфты имеют одинаковые профили, что позволяет при перемещении скользящей полумуфты вправо жестко соединить между собой ведущую и ведомую полумуфты. На рис. 2 показано нейтральное положение муфты.

Муфта имеет аналогичное устройство, однако ведомые полумуфты расположены с двух сторон от ведущей, что позволяет попеременно подсоединять к валу зубчатое колесо либо зубчатое колесо.

Конструктивно включающие муфты ведущего вала выполнены в одном узле с синхронизаторами.

Позиционные схемы поясняют порядок работы деталей коробки при переключении передач для движения «вперед».

I передача. Муфта установлена нейтрально. Муфта блокирует зубчатое колесо с ведущим валом. Крутящий момент передается от ведущего вала к промежуточному валу через пару зубчатых колес от промежуточного вала к реверсивному валу через пару колес; от реверсивного вала к ведомому валу через пару колес 9—2.

валами. Максимальное значение передаточное число коробки перемены передач будет иметь на I передаче (низшая передача, минимальная скорость погрузчика). На II передаче передаточное число будет иметь среднее значение, на III —минимальное (высшая передача), то есть скорость погрузчика будет максимальной.

Необходимо обратить внимание на следующую особенность рассматриваемой коробки перемены передач. Даже на высшей передаче передаточное число будет больше единицы, то есть в трансмиссии коробка перемены передач выполняет также частично роль первой ступени главной передачи. Зубчатые колеса можно рассматривать как первую ступень главной передачи.

Во всех трех позиционных схемах направления вращения ведущего и ведомого вала противоположны, что соответствует переднему ходу погрузчика. Для получения заднего хода между промежуточными валами включается паразитное зубчатое колесо, сидящее на оси.

На валу имеются две включающие муфты зубчатого типа. В положении, показанном на рис. 2, муфта блокирует зубчатые колеса. При включении муфты блокируются между собой зубчатые колеса. Одновременно муфта переводится в нейтральное положение. Зубчатые колеса постоянно связаны между собой через паразитное зубчатое колесо, что обеспечивает изменение вращения промежуточного вала, а, следовательно и ведомого вала.

На рис. 3, б показаны позиционные схемы переключений в коробке перемены передач при движении погрузчика назад. Схематично последовательность передач можно изобразить так: производится переключающимися вилками, жестко закрепленными на ползуне. В свою очередь ползун получает осевое смещение от первичной вилки, шарнирно соединенной с валом. Ползун имеет два фиксированных положения, что обеспечивается двумя кольцевыми проточками на его конце и шариковым фиксатором. Его концевые положения ограничены упорными болтами.

Осевое перемещение скользящих полумуфт выполняется переключающими механизмами. Реверсирование коробки перемены передач.

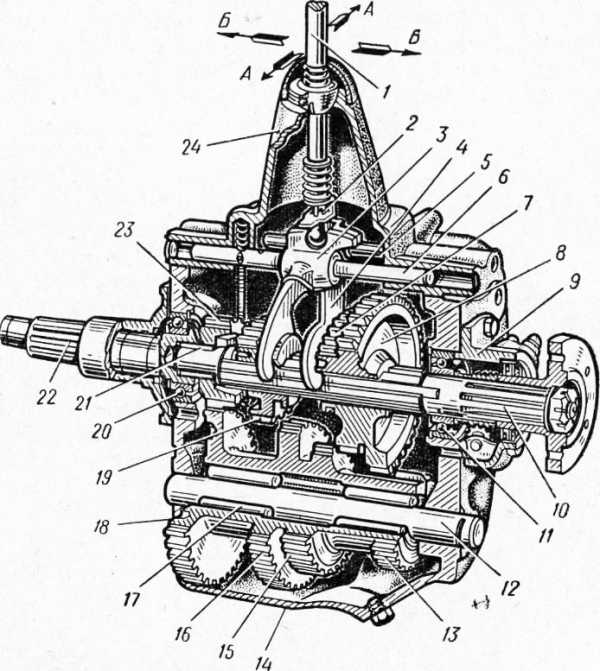

Рис. 3. Коробка перемены передач погрузчиков 4043М и 4045М: 1 — рычаг, 2 — хомутик, 3 и 4 — вилки, 5 и 6 — ползуны, 7 и 8 — блок зубчатых колес, 9 — крышка подшипника, 10 — ведомый вал, 11 и 20 — шариковые подшипники, 12 — ось, 13, 15, 16 и 18 — блок промежуточных зубчатых колес, 14— картер, 17— игольчатый подшипник, 19 — передвижная блок-каретка, 21 — игольчатый подшипник, 22—ведущий вал, 23 — зубчатое колесо, 24 — крышка картера

Переключение муфт выполняется двумя вилками, шарнирно связанными с валами.

Коробка перемены передач смазывается жидкой смазкой путем ее разбрызгивания из масляной ванны в картере. Смазка заливается через верхнее резьбовое отверстие, закрываемое пробкой. Нижнюю пробку открывают для выпуска отработавшей смазки. Боковое отверстие, закрываемое пробкой, предназначено для контроля рабочего уровня.

Чтобы улучшить смазку втулок и зубчатых колес первичного вала, установлено текстолитовое зубчатое колесо, увеличивающее эффективность разбрызгивания смазки в картере. Утечка смазки предупреждается установкой плоских прокладок под фланцами и самоподжимающегося уплотнения на ведомом валу коробки.

Нереверсивная коробка перемены передач погрузчиков 4043М и 4045М показана на рис. 3. Конструкция ее такая же, что и у автомобиля ГАЗ-51 (без узла заднего хода). Коробка _четырехскоростная с соосными ведущим и ведомым валами и промежуточным валом, расположенным параллельно им. Переключения в коробке производятся осевым смещением зубчатых колес на ведомом валу.

Ведущий вал выполнен как одна деталь с ведущим зубчатым колесом. Концы ведущего Еала опираются на шариковый подшипник и на шариковый подшипник в маховике. Для соединения с ведомым диском сцепления на валу имеются фланцы.

Ведомый вал шлицевый. По его шлицам перемещается блок-каретка с зубчатыми колесами и блок-каретка.

Опорами ведомого вала являются шариковый подшипник и игольчатый, который размещается в центральном отверстии ведущего вала. На шлицевый хвостовик ведомого вала надет фланец.

Блок промежуточных зубчатых колес вращается в игольчатых подшипниках на оси. Большое зубчатое колесо блока находится в постоянном зацеплении с ведущим зубчатым колесом.

Порядок включения передач следующий.

Рекламные предложения:


Читать далее: Карданные валы погрузчиков

Категория: - Погрузчики

Главная → Справочник → Статьи → Форум


stroy-technics.ru
