Ремонт кпп SHANTUI SD16 TY160B/16Y-15-00000

Ремонт кпп SHANTUI SD16 TY160B/16Y-15-00000 – Большие машины

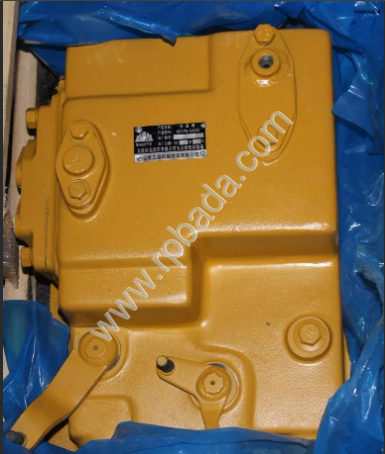

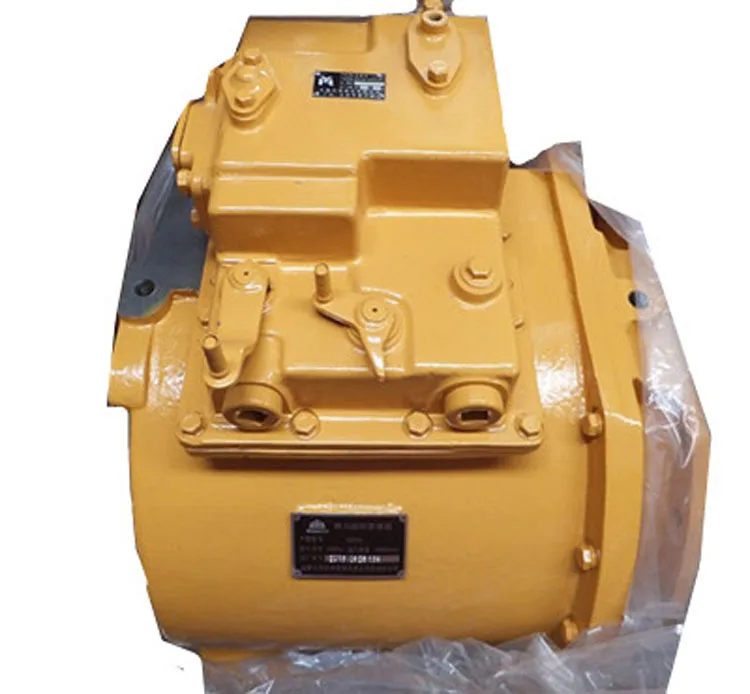

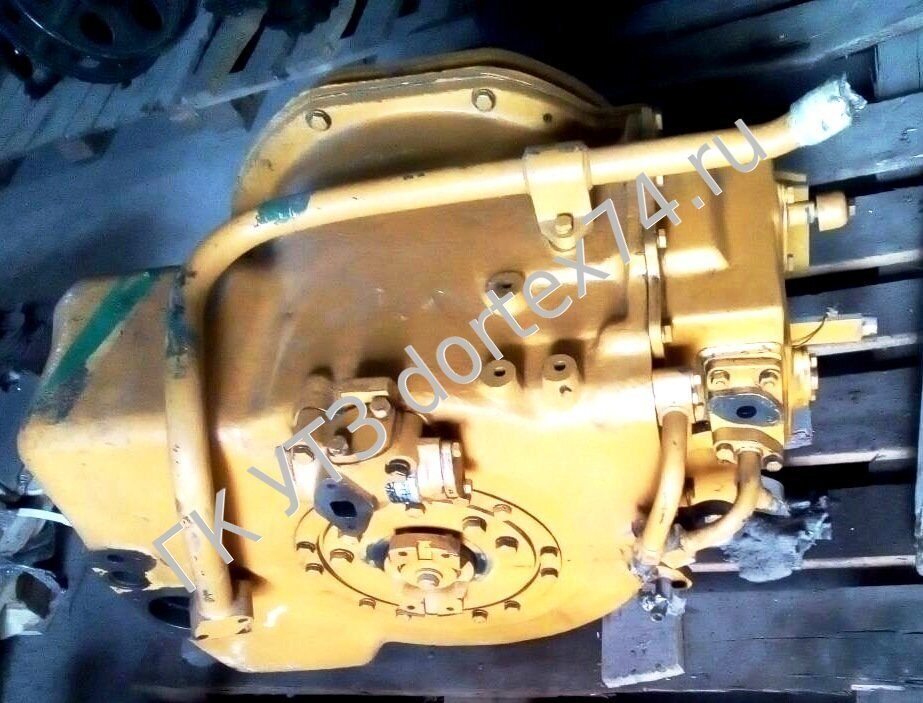

Коробка передач TY160B/ 16Y-15-00000 устанавливаемая на бульдозер Шантуй СД16, ZOOMLION ZD160-3 и на другие китайские бульдозера, представляет собой гидромеханическую трансмиссию планетарного типа и является комбинацией планетарной зубчатой системы и пяти гидравлических многодисковых пакетов сцепления, 2 пакета отвечают за движение вперед и назад, а три оставшиеся за 1,2 и 3 скорости.

Принцип работы довольно прост и используется во многих трансмиссиях. Насос коробки передач это шестеренчатый насос, установленный на корпусе редуктора отбора мощности. Масло через заборную сетку всасывается в насос из картера КПП и через фильтр поступает в модулирующий предохранительный клапан, далее с давлением 2.4 MPa в клапан переключения скоростного диапазона, реверсивный клапан корпус и клапан ГТР, излишки сливаются в картер коробки передач. Проходя через редукционный клапан, который устанавливает рабочее давление 0.75-0.9 MPa в гидротрансформаторе. Гидравлическая жидкость на выходе из гидротрансформатора, пройдя через понижающий клапан, попадает в масляный охладитель, часть используется для смазки коробки передач и стекает в корпус, другая часть масла поступает для смазки механизма отбора мощности и корпуса ГТР. Из картера ГТР откачивающий насос перекачивает масло в корпус коробки передач.

Записаться на техническое обслуживание (ТО) или ремонт автоматической или механической коробки передач SHANTUI, а также получить консультацию можно в любое удобное для Вас время по телефону : +7(495)095-05-35 или воспользоваться формой обратной связи.

ХарактеристикаЗначение
ТипПланетарная с сервоприводом переключения
Количество передач вперёд 3
Количество передач назад3
Ручной режимда
Автоматический режимнет
Заправочный объём (литр)52
Спецификация

№Наименование работНормо часыЦена, руб
1Снятие установка трансмиссии.от 8от 15000
2Ремонт коробки SHANTUI TY160B/16Y-15-00000от 8от 12000
3Замена сальников хвостовиковот 1,5от 2000
4Мойкаот 11500

Наши работы по TY160B

* Данные о ценах носят справочный характер и ни при каких условиях не является публичной офертой, которая определяется положениями Статьи 437 (2) Гражданского кодекса РФ. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь по телефону:+7(495)095-05-35

** Все технические данные представленные на данной странице носят исключительно справочно-информационный характер

Бульдозер Shantui SD16 — неприхотливый китаец

3 апреля 2014

Крупным планом

«Идеальная строительная машина» — так позиционирует производитель эту модель бульдозера, аргументируя это наличием гидравлических систем привода и управления. Фактически Shantui SD16 является модернизированной копией японского Komatsu D65A, только со своими особенностями и ценником почти в два раза ниже.

Основное предназначение 17-тонного бульдозера — работа с грунтом в различных условиях. Для которых, к слову, выпущено несколько модификаций. Для Европы SD16-3 (отличие в двигателе и числе траков), а для прочих стран предлагается SD16 (базовая модель), SD16C (для работы в угольной промышленности с отвалом U Blade), SD16E (для работ в болотистой местности), SD16F (для работы в лесах), SD16H (с повышенной защитой машиниста и самой машины при работах в горах), SD16L (с улучшенными характеристиками для работ в болотистой местности). В гостях у нас оказалась базовая модель.

В эксплуатации Shantui SD16 неприхотлив. Например, в его системы не нужно лить разные жидкости — везде применяется обычное моторное масло. За исключением разве что дизельного топлива. Некоторые компании отмечают, что при эксплуатации сталкивались с выходом из строя ходовой части.

Однако это происходило в среднем через 3–5 лет активного использования, да и цена запчастей для этого бульдозера в разы меньше, чем у именитых аналогов. Которые также периодически встают на ремонт.

Турбодизельные 9,7-литровые двигатели Shangchai SC11CB184G2B1 или Weichai WD10G178E25 оснащены 4 клапанами. Все узлы и механизмы, требующие обслуживания, находятся рядом с двигателем, что облегчает их обслуживание.

Ходовая часть представляет собой модульную конструкцию. 37 башмаков с каждой стороны поддерживаются двумя катками в верхней части и 6 катками в нижней. Ширина гусениц составляет 510 мм.

Базовая модель может оснащаться прямым поворотным отвалом 3388х1149 мм емкостью 4,5 м3, сферическим отвалом 3556х1120 мм емкостью 5 м3 или угловым отвалом 3970х1040 мм емкостью 4,3 м3. Бульдозер оснащен системой двойного наклона отвала. Также модель оснащена трезубым рыхлителем с максимальным заглублением до 572 мм.

Кабина в форме шестигранника позволяет машинисту получить максимальный обзор.

Также к его услугам мощный обогреватель для зимних условий и кондиционер для летних. Сиденье можно полностью настроить «под себя», при этом к рычагам управления не придется тянуться. Планетарная коробка передач позволяет переключать три передних и три задних скорости на ходу.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Статья опубликована в журнале Грейдер №2 2014
