Содержание

Классификация коробок передач

Классификация коробок передач по принципу работы трансмиссии коробки передач бывают механические и гидродинамические.

Классификация коробок передач по числу валов:

– 2х вальные;

– 3х вальные;

– Многовальные (планитарные коробки передач или 2х, 3х поточные механические коробки).

Классификация коробок передач по числу передач и диапазонов бывают с 1м или 2мя диапазонами.

Классификация коробок передач по способу переключения передач с разрывом потока мощности и без разрыва потока мощности.

Коробки передач с разрывом потока мощности – способ переключения передач скользящими шестернями, зубчатыми или кулачковыми муфтами, синхронизаторами.

Коробки передач без разрыва потока мощности – переключение передач фрикционными муфтами, тракторы, audi TT 3,2 Quattro с двумя сцеплениями.

Классификация коробок передач по способу управления коробки передач бывают с ручным и автоматическим управлением.

Классификация коробок передач по способу смазки, с принудительной смазкой (МАЗ, КРАЗ), разбрызгивание.

Классификация коробок передач по способу перемещения осей – с неподвижными и с подвижными осями (планетарные).

Классификация коробок передач по числу степеней свободы – с 2мя и с 3мя степенями свободы.

Коробки передач должны иметь достаточное число передач с правильно выбранными передаточными числами, высокий КПД, небольшие размеры и вес (массу).

Коробки передач должны быть не сложными по конструкции, надежными и износостойкими в работе, простыми в управлении, удобными при обслуживании и ремонте.

Расчет коробки передач производится в следующем порядке:

1) Задаются числом передач и выбирают схему коробки передач;

Распределяют общее передаточное число трансмиссии;

3) Определяют передаточные числа коробки передач на различных передачах;

4) Устанавливают число зубьев шестерен, вычисляют их модуль и основные размеры;

5) Вычерчивают в масштабе компоновочную схему коробки передач;

6) Определяют силы действия на валы и реакции их опор;

7) Рассчитывают валы на прочность и жесткость;

8) Подбирают подшипники.

При выбранной схеме коробки передач, ее основные параметры зависят от параметров шестерен, которые определяют расчетом на прочность и износ и уточняются при стендовых и дорожных испытаниях. Для коробки передач с неподвижными валами величина межцентрового расстояния ориентировочно определяется по величине максимального крутящего момента двигателя

Коробка передач – назначение, типы коробок передач

Главная » Коробка передач

Коробка передач является важным конструктивным элементом трансмиссии автомобиля и предназначена для изменения крутящего момента, скорости и направления движения автомобиля, а также длительного разъединения двигателя от трансмиссии.

В зависимости от принципа действия различают ступенчатые, бесступенчатые и комбинированные коробки передач. Тип коробки передач во многом определяет тип трансмиссии автомобиля.

В ступенчатых коробках передач крутящий момент изменяется ступенчато. К ним относятся механическая и роботизированная коробки передач .

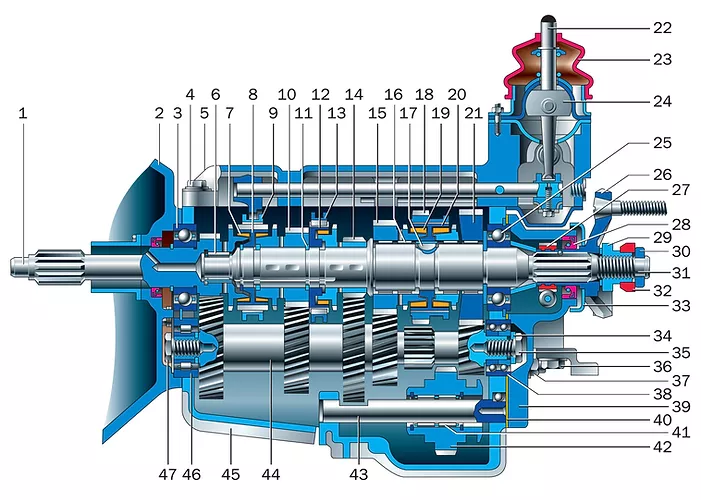

Механическая коробка передач (сокращенное наименование – МКПП, обиходное название – механика) представляет собой многоступенчатый цилиндрический редуктор, в котором предусмотрено ручное переключение передач. В зависимости от числа ступеней различают четырехступенчатую, пятиступенчатую, шестиступенчатую, семиступенчатую и более коробки передач.

Основными преимуществами механической коробки передач являются простота конструкции, надежность, возможность ручного управления во всех режимах движения. Благодаря этим качествам МКПП является самым распространенным типом коробки передач. Вместе с тем, все больше потребителей в последние годы выбирают коробки с автоматическим управлением.

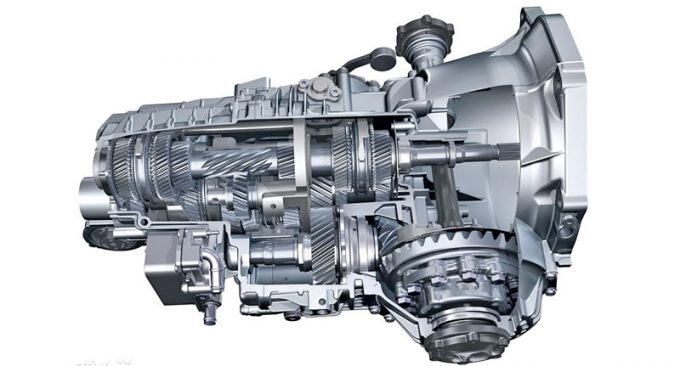

Роботизированная коробка передач (другое наименование – автоматизированная коробка передач, обиходное название – робот) представляет собой механическую коробку передач, в которой автоматизированы функции выключения сцепления и переключения передач. Современные роботы имеют двойное сцепление, которое обеспечивает передачу крутящего момента без разрыва потока мощности.

Применение роботизированной коробки передач с двойным сцеплением обеспечивает снижение расхода топлива, высокую разгонную динамику. Благодаря данным качествам, популярность роботов стремительно растет. В настоящее время преселективные коробки передач устанавливаются как на бюджетные автомобили (Volkswagen, Ford), так и автомобили премиум класса (Bentley, Porsche). Известными конструкциями роботизированных коробок передач являются коробки передач DSG (Direct Shift Gearbox), SMG (Sequential M Gearbox), Изитроник.

К бесступенчатым коробкам передач относится вариатор (обиходное название вариаторная коробка передач). В отличие от ступенчатых коробок, передаточное число в вариаторах изменяется плавно. Это достигается за счет гидравлического или механического преобразования крутящего момента.

Благодаря своей конструкции вариатор обеспечивает оптимальные динамические характеристики автомобиля. С другой стороны вариаторная коробка передач имеет ограничения по величине передающего крутящего момента.

Отдельные конструкции имеют нарекания в плане надежности и ресурса. Вариаторы используют, в сновном японские автомобильные компании (Nissan, Honda, Subaru), из европейских – Audi. Известными конструкциями вариаторов являются Мультитроник, Экстроид.

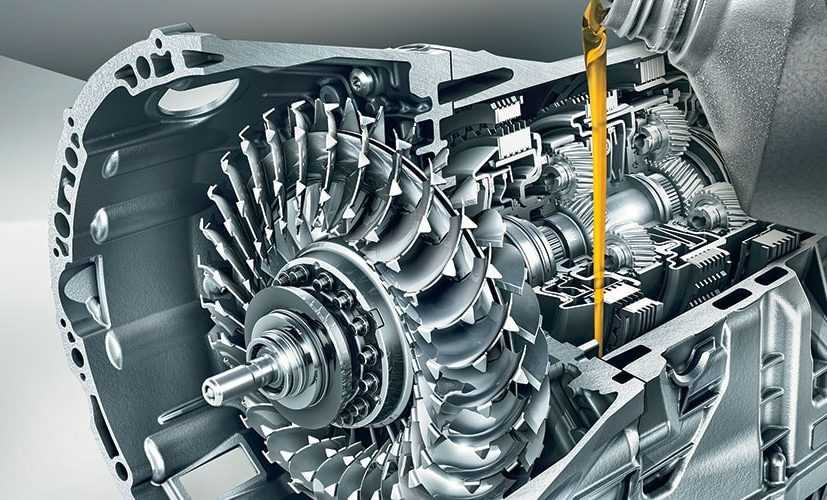

Комбинированный принцип действия используется в автоматической коробке переключения передач (сокращенное наименование – АКПП, обиходное название – коробка-автомат). Классическая автоматическая коробка передач включает гидротрансформатор (заменяющий сцепление и обеспечивающий безступенчатое регулирование крутящего момента) и механическую коробку передач (обычно планетарный редуктор). Современные автоматы имеют семь (7G-Tronic) и даже восемь ступеней передач.

Коробка-автомат обеспечивает плавное переключение передач и высокую надежность работы. При этом АКПП имеет повышенный расход топлива и низкую разгонную динамику. В ряде конструкций автоматической коробки передач предусмотрена имитация ручного переключения передач Типтроник, Стептроник.

В настоящее время термином “автоматическая коробка передач” обозначаются не только классическая гидротрансформаторная коробка, а также роботизированная коробка передач и вариатор. Все они имеют электронное управление.

Разновидностью автоматической коробки передач является т.н. адаптивная коробка передач, учитывающая стиль вождения конкретного человека.

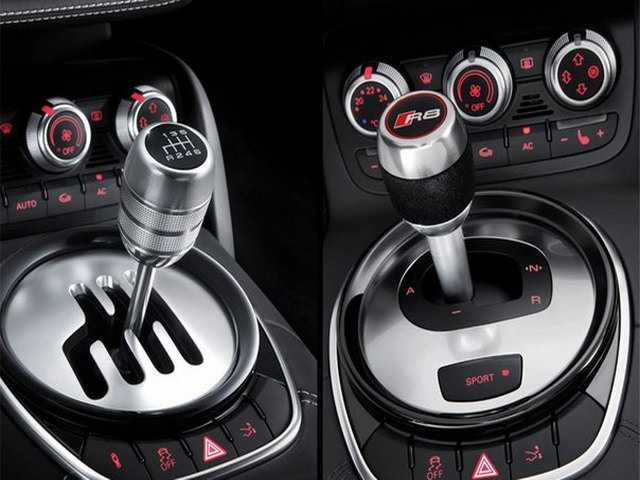

Автомобильные коробки передач: как работают механические и автоматические коробки передач

При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено: Getty Images)

Коробка передач является одним из строительных блоков современного автомобиля. Неудивительно, что это также одна из самых сложных частей оборудования внутри любого автомобиля.

Двигатель автомобиля соединяется с его коленчатым валом, который вращается тысячи раз в минуту, согласно книге «Трибологические процессы в системах клапанного механизма с легкими клапанами» (открывается в новой вкладке). Это слишком быстро для колес, поэтому шестерни преобразуют мощность в скорости, с которыми колеса могут справиться. В шестернях используются блокирующиеся зубья, соединяющие маленькие быстро движущиеся шестерни с более крупными шестернями с большим количеством зубьев, и эта большая шестерня вращается с меньшей скоростью.

Нижние передачи имеют более крупные зубья и позволяют двигателю развивать высокие уровни мощности без быстрого движения автомобиля, что идеально, если вы едете медленно или в гору, согласно журналу Transportation Research Part A: General (opens in new tab ).

Более высокие передачи обеспечивают большую скорость, а не крутящий момент, что отлично подходит для плавного движения по автостраде.

Низкие передачи обеспечивают большую мощность, а более высокие передачи обеспечивают большую скорость, но для достижения этих высоких скоростей вам нужно переключаться между передачами вверх. Большинство автомобилей имеют как минимум пять передач, что дает водителям более точный контроль над мощностью и скоростью.

Механические коробки передач

Механические коробки передач сложны — вот как работает коробка передач в большинстве автомобилей.

История шестерен

Коробки передач существуют уже давно. Согласно материалам конференции AIP , первую современную механическую коробку передач продемонстрировали французские изобретатели Луи-Рене Панар и Эмиль Лавассор в 1894 году, а Луи Рено усовершенствовал конструкцию в 1898 году. В 1928 году Cadillac представила синхронизированную систему. для более плавного переключения передач.

Связанный: Формула 1: технологии, формат и факты о Формуле 1

Шестерни для других целей даже старше, чем автомобили, и остатки древних шестерен были обнаружены в Китае 4-го века. Старейшие в мире рабочие часы используют шестеренки для определения времени в Солсберийском соборе с 1386 года. (Изображение предоставлено Getty Images)

Большинство автомобилей по-прежнему используют либо механическую, либо автоматическую коробку передач, но некоторые новые автомобили оснащены современными системами вариатора или двойного сцепления, по данным Driving. ca .

CVT расшифровывается как «бесступенчатая трансмиссия». Это разновидность автоматической коробки передач, но она отличается от обычного оборудования одним ключевым моментом. Согласно данным Международного журнала научных и инженерных исследований, вместо обычных передач, при которых водитель может чувствовать переходы, коробки передач CVT имеют конусообразную конструкцию и систему шкивов для создания плавного перехода вверх и вниз в диапазоне мощности автомобиля. в новой вкладке). Это эффективная система, которая часто используется в гибридных автомобилях.

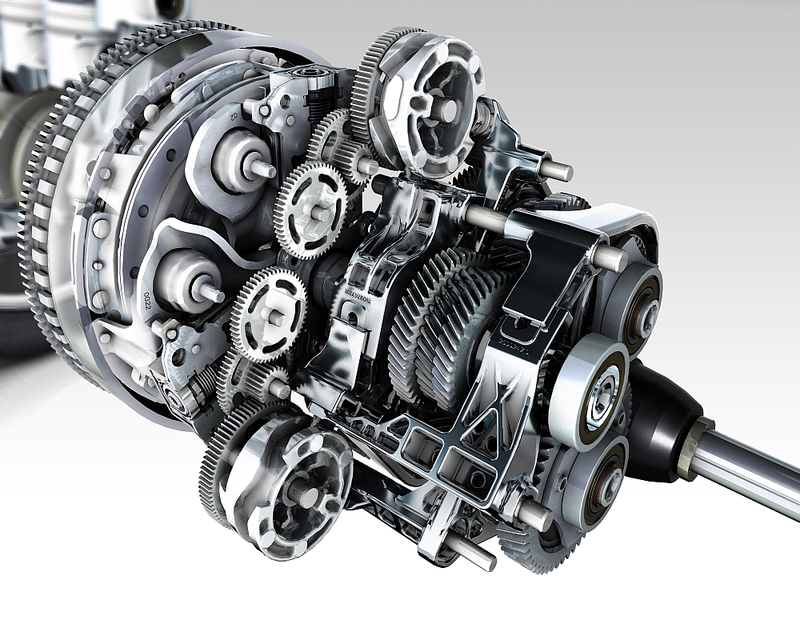

Системы двойного сцепления часто встречаются в полуавтоматических автомобилях, позволяя автомобилю предварительно выбирать передачи, а это означает, что водитель может переключать передачи невероятно быстро. Эта система часто присутствует на высокопроизводительных автомобилях и автомобилях с лепестками переключения передач на рулевом колесе.

Механические коробки передач также не застрахованы от инноваций. Volkswagen выпустил новую механическую коробку передач под названием MQ281, которая повышает эффективность и снижает выбросы , согласно веб-сайту Volkswagen .

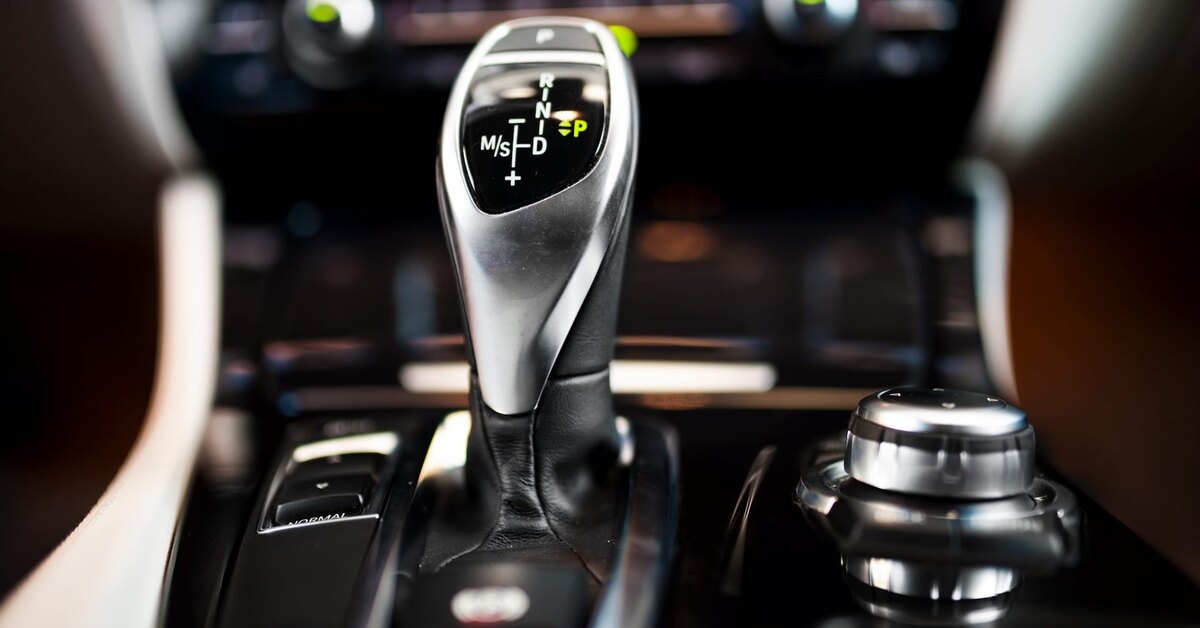

Автоматические коробки передач

Автоматические коробки передач появились в продаже в 1940-х годах, согласно Международному журналу автомобильного дизайна , и сейчас они часто более популярны, чем механические коробки передач. По данным Readers’ Digest (открывается в новой вкладке), на самом деле подавляющее большинство водителей в США используют транспортное средство с механической коробкой передач.

Связанный: Центральный замок: как работает электрическое запирание дверей автомобиля

В автоматических коробках передач отпадает необходимость в педали сцепления, которая отключает двигатель от трансмиссии для переключения передач. Вместо этого они используют систему гидротрансформатора, полагаясь на трансмиссионное масло для передачи энергии от входного вала к шестерням. Компьютеры в автомобиле точно определяют, когда нужно переключать передачи.

Это обеспечивает плавное переключение передач и более легкое вождение, а автоматические коробки передач часто более эффективны, чем их аналоги с механической коробкой передач.

Дополнительные ресурсы

Наглядную демонстрацию механической коробки передач можно посмотреть в этом видео от Lesics (откроется в новой вкладке). Чтобы узнать больше о будущем автомобильных передач, прочитайте эту статью на веб-сайте Volkswagen (откроется в новой вкладке).

Список литературы

“Принципы работы клапанного механизма (откроется в новой вкладке)”. Трибологические процессы в системах клапанного механизма с облегченными клапанами. Новые исследования и моделирование (2016).
«Оптимальное вождение для экономии топлива на одном автомобиле (откроется в новой вкладке)». Транспортные исследования Часть A: Общие.
“Расчет передаточного числа и сравнение между спортивным внедорожником (внедорожником) и гоночным приложением (откроется в новой вкладке)”.
Материалы конференции AIP (2018 г.).
«Автоматизация вождения: изучение философии дизайна у авиации (откроется в новой вкладке)». Международный журнал дизайна транспортных средств (2007 г.).
«Вариатор конического типа с высокоскоростными вариантами (открывается в новой вкладке)». Международный журнал научных и инженерных исследований (2015 г.).
