Коробка передач amt что это такое: Что такое коробка передач AMT? Чем она отличается от механики? — Авто43 Киров

Содержание

Что такое коробка AMT, ее плюсы и минусы – первые впечатления от новой прошивки

Содержание статьи:

Добрый день, дорогие читатели. Сегодня нам на тест попала коробка AMT от Лада Весты с новой прошивкой «2.0». Сегодня поговорили про особенности использования роботизированной трансмиссии и как ей правильно эксплуатировать в повседневной жизни на примерах двух моделей АвтоВаза: Vesta Cross и X-Ray. Ответим на вопрос, что из себя представляет подобная АКПП, плюсы и минусы и что изменилось в обновленной прошивке.

Что это такое

АМТ – Автоматическо-механическая трансмиссия, если дословно расшифровывать. В ее основу положена обычная механика. Только правильными переключениями передач на механической КПП занимается водитель, а в ней – электронный блок. Он «перебирает» скорости, основываясь на своем алгоритме работы. Поэтому, в зависимости от качества прошивки блока зависят характеристики работы коробки AMT – экономия топлива, приемистость автомобиля, скорость переключения и т. д.

Такая трансмиссия вобрала в себя надежность МКПП, экономичность и удобство автоматических коробок. Немаловажным фактором в пользу выбора робота становится и его цена. Он на порядок дешевле автомата. По этой причине многие производители машин отходят от классических АКПП в сторону роботизированных КПП.

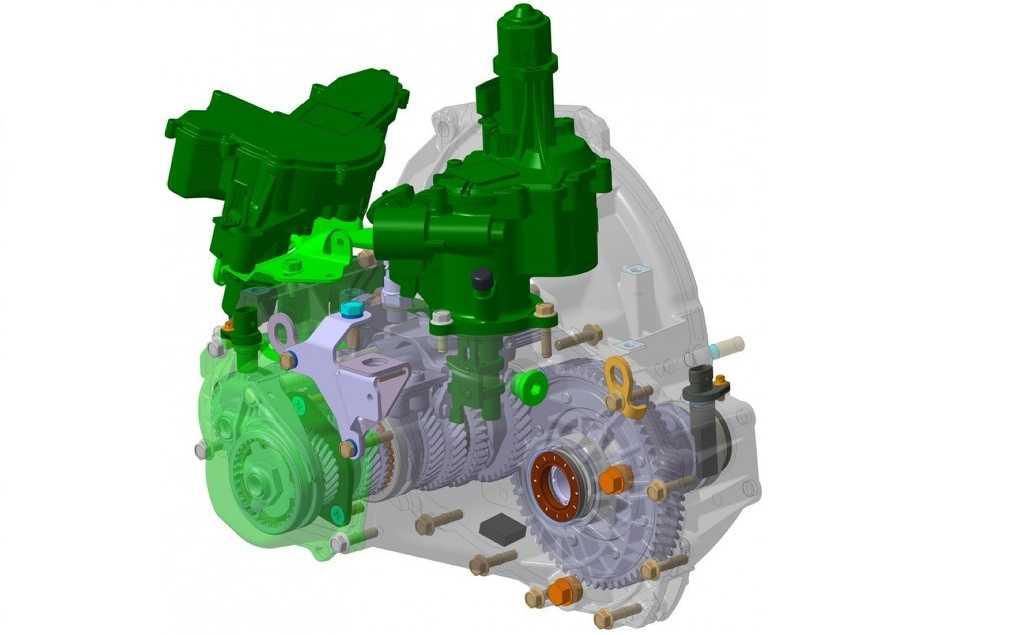

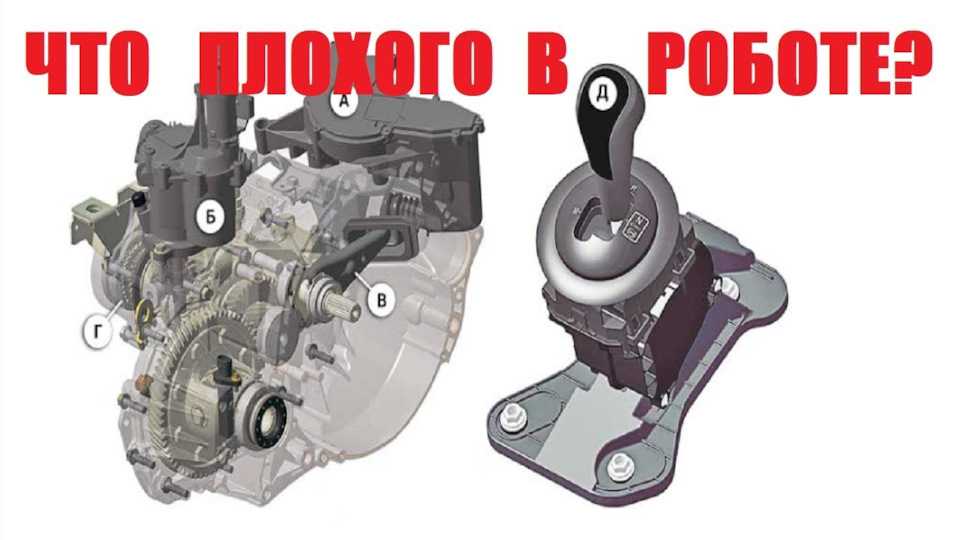

Устройство

Она состоит из нескольких основных узлов:

  1. Механическая трансмиссия со сцеплением (сухим или «мокрым»)
  2. Приводы управления и переключения. Могут быть электрическими, гидравлическими
  3. Электронный блок (мозг). От его настройки и программного обеспечения зависят характеристики работы робота

Сцепление

Для передачи полной мощности и комфорта водителя могут использоваться КПП с двойным сцеплением, например DSG. Но в основу всех коробок AMT заложена механическая трансмиссия.

Для примера: БМВ использует 6-ст механику с электрогидравлическим типом.

Приводы управления

Как говорилось выше, существует два типа приводов сцепления: электрический и гидравлический. В первом используются электродвигатели, во втором типе – гидромеханические поршни, цилиндры с клапанами.

Роботизированные коробки AMT с электроприводами отличаются от своих собратьев низкой скоростью переключения: 0,3-0,5 секунды. При этом энергии затрачивается меньше. В гидравлических приводах все наоборот – высокая скорость переключения передач, большие энергозатраты, а значит больше расход топлива.

На разных типах авто используют разные типы управления. Все зависит, что хотят от машины инженеры. Экономичность и низкую стоимость автомобиля – робот с электроприводом, скорость переключения – гидравлику.

«Мозги» роботизированной АКПП

Электронный блок управления состоит:

  1. Датчиков,
  2. Самого блока,
  3. Органов передачи управления.

Датчики делятся информацией с электроникой о скорости вращения коленвала и ведущих полуосей, температурой масла в гидроприводе, положением рукоятки селектора КПП. Электроника обрабатывает сигналы и передает управляющие команды на электропривод, гидроклапана, осуществляет взаимодействия с двигателем, антиблокировочной системой (ABS), ESP и другими системами автомобиля.

Плюсы и минусы

К достоинствам этой трансмиссии можно отнести уменьшенный расход топлива в сравнении с традиционными автоматами. Наличие ручного режима дает возможность водителям, так же как и с механикой самостоятельно переключать передачи. Надежность и требовательность к смазочным материалам доходит до уровня МКПП. Увеличенный срок эксплуатации агрегатов и всего механизма в целом выше, чем у классического автомата.

Недостатки

  1. Высокая стоимость производства и ремонта
  2. Медленное переключение передач. Это решается внедрением двойного сцепления, что повышает цену
  3. В городском режиме большую нагрузку получает сцепление. Срок службы уменьшается. Рекомендуется переводить селектор в ручной режим и таким способом перемещаться в пробках

Лада Веста и новая прошивка 2.

0 коробки AMT

В этом году на автомобили семейства ВАЗ начали устанавливать новую роботизированную трансмиссию. Агрегат старый, обновили прошивку. Предлагаю ознакомиться с нововведениями на примере Весты с роботом:

  1. Появление «ползучего» режима
  2. Зимний режим. Можно трогаться на второй передаче
  3. Увеличилась скорость переключения

А теперь подробнее.

Ползем на Весте с роботом

С обновлением прошивки коробка AMT получила «ползучий» режим. Это дает возможность ее владельцам маневрировать в ограниченном пространстве, на парковке, в пробке, преодолевать лежачих полицейских без педалей.

Задействовать его можно, достаточно отпустить педаль тормоза, и не трогать акселератор. В прошлых версиях прошивки это было недоступно. Лада стартует не шустро, с передергиванием двигателя. На первый взгляд, кажется, что трогается новичок, не умеющий обращаться с педалью сцепления на механике.

Сказать, что такое поведение пройдет бесследно для всех узлов автомобиля, нельзя. Поэтому, лучше не злоупотреблять таким режимом. Начало движения начинается спустя 1-2 секунд, это время блок управления думает, что от него хотят, а потом ползем.

Двигаться в таком темпе можно как вперед, так и назад. Скорость такого движения зависит от включенной передачи: 1 – 7-8 км/ч, 2 – 14-15 км/ч, задняя – 5-6 км/ч. Система предусматривает защиту, она отключит сцепление, если поставить авто на ручной тормоз или открыть дверь водителя.

В прошивке 2.0 запрограммирована помощь водителю при старте в горку. Коробка AMT держит Весту несколько секунд, чтобы успеть перенести ногу на газ, а потом отпускает машину в свободное плавание, и не важно, что находится сзади: забор или пропасть. Вы будите катиться, система не остановит вас, она повторно не включится.

Кроме этого, не все подъемы она распознает, возможно, зависит от крутизны. Поэтому слепо доверять ей не стоит. Особенно это актуально в городских условиях, машина может откатиться назад и «поздороваться» с задним соседом.

Рекомендуется по старинке подстегивать ее педалью газа.

Зимний режим или трогаемся со второй передачи

Да, этот режим реализовали в новой прошивке. Но отдельной кнопки его включения нет, вручную переводим рычаг АКПП в ручной режим и втыкаем вторую скорость. Жмем на газульку и трогаемся.

После ползучего режима, о котором говорили выше, ждали дёрганий двигателя и полного дискомфорта в салоне. Но ожидания не оправдались. Лада Веста плавно поехала на второй «скорости». Значит можно зимой свободно трогаться на льду и укатанном снеге, колеса не будут срываться в пробуксовку.

Такой возможности не было в прошлых версиях AMT на ВАЗе. Зимой трудно было начинать движение на скользкой поверхности, это требовало определенного мастерства от водителя. В эти времена многие жалели, что у них не простая механика.

Переключаемся быстрее

Одним из главных недочетов прошлых версий прошивок – медленное переключение. Нажав педаль в пол, она несколько секунд думала, что ей делать и куда перескакивать. Это приводило к нервозности водителей. Вы хотите обогнать и резко пытаетесь ускориться, а вместо ожидаемого результата получаете задержки и автомобиль на встречке.

В коробке AMT 2.0 ВАЗовцы добились увеличения скорости на 30%. Для примера: с первой на вторую – 2,6 секунды в старом варианте, 1,8 – в новом. «Тапка в пол» — 1,3 секунды против 2. Это касается не только «щелканья» вверх, но и вниз.

Этот процесс сопровождается веселыми перегазовками двигателя. Но не стоит обольщаться. Робот проигрывает классическим автоматам и вариаторами, но положительные изменения на лицо. Лада Веста на роботе может приносить удовольствие от вождения.

Модернизированные AMT планируется устанавливать на Весты с двигателем 1,8 и X-Ray с 1,6 и выше. В дальнейшем очередь дойдет и для других моделей Лады. Изменения коснулись только программного обеспечения, встает резонный вопрос «А можно ли перепрошить старые агрегаты под новый софт»? Инженеры сказали – Нет!

Причина кроется в том, что компания «ZF» поставляет агрегаты с новым ПО, а при смене старого, нужно менять контроллер ДВС, работающий в связки с блоком управления. Финансовые затраты могут превысить ожидания от полученного эффекта, поэтому эта процедура не эффективная.

На видео будет визуально продемонстрированы возможности коробки AMT 2.0 на Весте, со всеми ее положительными и негативными факторами. Проведем ее тест драйв на подъеме, испытаем «ползущий» режим, чтобы у вас сложилось собственное мнение об обновленную трансмиссию ВАЗ.

Справедлива ли установка робота AMT в X-Ray

Если имеется желание купить автомобиль с роботизированной коробкой передач, независимо от марки и модели, но в средней ценовой категории, стоит уделить внимание эксплуатационным особенностям вышеупомянутого агрегата. Ярким примером может стать Лада X-Ray с роботом последнего поколения из подобных АКПП.

Сочетание технологий с простотой автомобиля вызывает массу вопросов у рядового потребителя. Если с ними разбираться постепенно, можно понять все преимущества, а с некоторыми недостатками смириться. Так, обзор лада X-ray поможет понять насколько эффективна роботизированная коробка AMT, а также то, в каких режимах езды она не вызывает дискомфорта при переключениях.

В видео ниже найдете ответы на такие вопросы:

  1. Как включить передачу, если машина была заглушена на нейтрали.
  2. Как реагирует робот X-Ray на резкий газ при перестроении.
  3. Как отобразилась на динамике удлиненная главная пара (как подобраны передаточные числа, в сравнении коробками Рено).
  4. Слышна ли AMT в салоне (колоссальное различие с Granta).
  5. Положение рычага при использовании ручного режима переключения.

Тест ездовых характеристик

Учитывая, что у автомобиля достаточно мощный мотор, он обеспечивает хорошие динамические характеристики в городе. В данном случае, даже робот AMT играет на пользу водителя. При обгоне передача вытягивается максимально долго, что позволяет безопасно завершить манёвр. При движении с горки, всегда остается включенной «скорость», что удобно для последующего продолжения движения.

В мануальном режиме использования коробки достигаются совершенно иные ощущения, дающие возможность понять, когда сбросить газ для переключения. В любых режимах коробки, продолжает работать «подсказчик» на приборной панели.

Учитывая тяговитость мотора 1,8 л, можно ездить в пределах одной передачи, которая будет комфортной для обгона и движения в потоке. Визуальное сравнение в реальностях загруженной дороги, дает общее впечатление о том, как работает робот AMT на X-Ray, и вся машина в целом.

Более подробный тест связки «коробка – автомобиль» смотрите в видеоролике ниже. Покатаемся по городу, проверим режимы работы КПП, насколько хватает ей двигателя 1,8, установленного под капотом отечественного кроссовера. Автор поделится эмоциями от использования авто с подобным роботом в городском режиме. Что не устраивает и с чем придется мириться в повседневной эксплуатации.

Видео тест-драйва коробки АМТ на X-Ray:

Как правильно ездить на роботизированной коробке передач: особенности работы робота

, Статьи

Рассказываем о специфике использования робота в машине.

Роботизированная коробка передач — в простонародье просто робот — для большинства водителей мало чем отличается от традиционного автомата, рычаг которого для начала движения переводится в положения D (Drive) или R (Reverse). Но в то же время эти коробки устроены иначе. Поэтому владельцам машин с такой популярной в наши дни трансмиссией следует знать, как правильно ездить на роботе.

Как работает роботизированная коробка передач

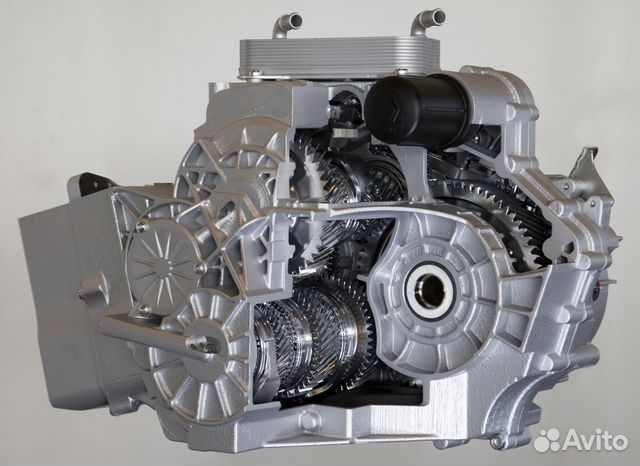

По конструкции робот напоминает механику. Разница между ними в том, что у роботизированной коробки за управление переключением ступеней и смыкание/размыкание сцепления отвечает автоматика. То есть водителю не нужно выбирать рычагом нужную ступень и при этом каждый раз выжимать левую педаль. У машин с роботом, как и с автоматом, ее нет. То есть педалей на автомобиле с роботизированной коробкой всего две, а не три.

Роботы бывают двух видов: с одним сцеплением (автоматизированные) и с двумя (преселективные). Первые проще, дешевле и конструктивно больше походят на механику, поскольку сделаны на ее основе и дополнены сервоприводами и управляющей электроникой. Они задумчивее и грубее в переключении ступеней, с ними машина дольше трогается с места, а смена передач в движении может происходить с «кивками» автомобиля. Однодисковые роботы, как правило, встречаются на недорогих моделях автомобилей из недалекого прошлого.

Преселективная коробка сложнее по конструкции. Она — как две механики в одном корпусе: одна с четными передачами, а другая с нечетными. Переключения в таком роботе происходят быстрее и без разрыва мощности, как в однодисковом, поскольку следующая передача в нужный момент уже готова включиться. Такой тип коробок передач распространен на машинах концерна Volkswagen, где он носит название DSG. Преселектив можно встретить на Porsche, «Шкодах» и Audi. А еще такие коробки используют фирмы BMW, Mercedes-Benz, Ford, Renault, Volvo, Kia, Hyundai и другие.

Как переключать передачи на роботе

К роботизированным коробкам передач применимы все основные правила пользования автоматом:

  • Для начала движения при нажатом тормозе нужно включить режим D или R, а после остановки — выключить.

  • Не рекомендуется нажимать одновременно на газ и тормоз при выбранном режиме движения, чтобы избежать перегрузки трансмиссии и снижения ее ресурса.

  • Переключения между режимами D, R и P следует производить после полной остановки машины при нажатом тормозе, то есть когда сцепления полностью разомкнуты.

  • Избегайте резких стартов в режиме «газ в пол» и прочих «светофорных гонок», а также дрифта и езды с заносами, чтобы раньше времени не убить коробку.

  • Не стоит покорять бездорожье на машине без понижающей передачи. От пробуксовок на оффроуде у робота сильно изнашивается сцепление, а сам он перегревается.

  • Не переключайте робот в N для движения накатом, чтобы не подвергать сцепление ударным нагрузкам при последующем включении режима D.

  • По возможности избегайте буксировки прицепов или других автомобилей, чтобы не подвергать элементы робота повышенному износу. А если это все же необходимо, то двигайтесь плавно, без резких разгонов и торможений.

Как управлять роботизированной коробкой передач

Поскольку роботы конструктивно отличаются не только от привычного классического автомата, но и друг от друга, в их эксплуатации есть разного рода нюансы, о которых следует знать владельцам машин с такими коробками. Например, чтобы в автоматическом режиме однодисковый робот успевал переключать ступени и не пинался, а преселективный не путался в передачах, лучше ездить спокойно, плавно и не торопясь. Для агрессивной езды по этой же причине предпочтительнее ручной режим коробки, в котором можно щелкать ступени самостоятельно.

У машин с однодисковым сцеплением, как правило, не предусмотрен режим автоматического включения стояночного тормоза при остановке либо он действует всего несколько секунд, чтобы водитель успел потянуть за рычаг между передними сиденьями. Поэтому стоять на светофоре и трогаться с места в горку с такой коробкой нужно как на механике — предварительно нажав тормоз или удерживая автомобиль на месте с помощью «ручника». Роботы изначально настроены на экономичный стиль езды, поэтому после первой они спешат скорее подоткнуть вторую передачу.

При толкании в заторах на небольшой скорости роботизированные трансмиссии то и дело переключаются между первой и второй ступенью, тем самым увеличивая нагрузку на свои элементы и больше нагреваясь. Да и сцеплению при этом приходится работать с пробуксовками. Чтобы наносить меньше вреда роботу и минимизировать дискомфорт для водителя и пассажиров от пинков коробки, в пробках лучше ездить в ручном режиме, выбрав и зафиксировав оптимальную для дорожной ситуации первую или вторую передачу.

Иван Титов

Читайте также

  • Автомобили с пробегом продолжают дорожать, но рост цен замедлился
  • Какими смартфонами пользуются автомобилисты в России
  • Полный список автомобильных новинок месяца: их уже можно купить
  • Топ товаров с «АлиЭкспресс» к предстоящему отпуску
  • ГИБДД рассказала о новом дорожном знаке

Продолжение темы

Все новости

26 декабря 2022Автоэксперт Хайцеэр рассказал, как продлить жизнь автомобильного аккумулятора

20 декабря 2022Автоэксперт Баканов назвал типичные ошибки водителей при вытаскивании авто из снега

30 ноября 2022Как правильно заряжать аккумулятор автомобиля

22 ноября 2022Что делать, если машину сковал ледяной дождь

31 октября 2022Что можно использовать вместо незамерзайки

Автоматическая или автоматизированная механическая коробка передач: в чем разница? – Техническое обслуживание

Серия Allison 4000 предназначена для большегрузных автомобилей.

Фото: Allison Transmission

Что лучше? Автоматическая механическая или механическая коробка передач? Рабочий грузовик встретился с Бранденом Харбином, исполнительным директором по глобальному маркетингу Allison Transmission, чтобы узнать немного больше о разнице между автоматической и автоматизированной механической коробкой передач.

Это часть того, что мы узнали:

Вопросы и ответы по Allison Transmission: автоматизированная механическая коробка передач по сравнению с механической коробкой передач

Очевидно, что оба типа коробки передач имеют преимущества. Но каковы преимущества автоматизированной механической коробки передач?

Рабочий грузовик: Можете ли вы кратко описать различия между автоматической коробкой передач и автоматизированной механической коробкой передач (АМТ)? Что такое автоматизированная механическая коробка передач?

БРЭНДЕН ХАРБИН: Основное различие между полностью автоматической коробкой передач и автоматизированной механической коробкой передач заключается в пусковом устройстве. В полностью автоматической трансмиссии используется гидравлический преобразователь крутящего момента, который соединяет двигатель с планетарной коробкой передач, обеспечивая непрерывное и непрерывное переключение передач.

В то время как педаль сцепления удалена в автоматической механической коробке передач, автоматические механические коробки передач по-прежнему используют стандартную механическую коробку передач с электрическим или пневматическим приводом сцепления, что приводит к прерыванию крутящего момента и потере мощности во время переключений.

Эти перебои в подаче электроэнергии отнимают у водителей время и приводят к увеличению затрат на техническое обслуживание из-за износа сцепления. Для сравнения, гидротрансформатор автоматической коробки передач не является изнашиваемым компонентом.

Помимо увеличения времени безотказной работы полностью автоматической коробки передач, гидротрансформатор обеспечивает улучшенную маневренность на мягком/рыхлом грунте или там, где водителю требуется больший контроль.

Автоматическая механическая коробка передач, для сравнения, обычно начинает перегреваться и отключает мощность, чтобы защитить коробку передач в мягкой/рыхлой почве. Преобразователь крутящего момента создает бесступенчатое передаточное отношение, позволяя водителям легко управлять мощностью, подаваемой на колеса. Водители могут контролировать скорость автомобиля, чтобы плавно и точно ползти, легче маневрировать и лучше контролировать уклоны — и все это при защите трансмиссии от ударов и снижении износа автомобиля.

Без гидротрансформатора автоматизированные механические коробки передач не могут плавно передавать мощность на колеса, что создает больше возможностей для неэффективной и неконтролируемой работы.

WT : Какие преимущества имеет автоматическая коробка передач по сравнению с автоматизированной механической коробкой передач с точки зрения производительности водителя?

HARBIN: Автоматическая коробка передач обеспечивает многочисленные преимущества в производительности по сравнению с конкурирующими автоматизированными механическими коробками передач. Среди многих преимуществ автоматы более производительны, поскольку они обеспечивают более быстрое ускорение, чем АМТ.

Преобразователь крутящего момента Allison Transmission плавно увеличивает крутящий момент двигателя при запуске и поддерживает постоянное подключение трансмиссии к максимально доступной мощности двигателя в течение каждой смены, обеспечивая ускорение на 14 % быстрее. Переключения на полную мощность обеспечивают превосходное ускорение автомобиля, позволяя выполнять больше работы за меньшее время.

СОВЕТ АВТОМОБИЛЯ:  Знаете ли вы, как выбрать правильную комбинацию двигателя и трансмиссии для своего рабочего грузовика? Ознакомьтесь с этими 13 советами!

Для сравнения, автоматические механические коробки передач должны уменьшать крутящий момент двигателя при запуске, чтобы защитить сцепление. Таким образом, грузовики с системой AMT никогда не используют полный крутящий момент двигателя при запуске. К сожалению, для тех, кто эксплуатирует грузовики, оборудованные системой AMT, именно в этот момент наиболее необходим максимальный крутящий момент, чтобы полностью загруженный автомобиль начал движение с места.

Автоматизированные механические трансмиссии не выигрывают от увеличения крутящего момента двигателя, поскольку они требуют контроля или ограничения крутящего момента при запуске, чтобы продлить срок службы пусковой муфты. Они также требуют уменьшения дроссельной заслонки двигателя при каждом переключении передач, что приводит к прерыванию крутящего момента. Эти перерывы приводят к увеличению количества смен и снижению скорости автомобиля, что требует больше времени для выполнения той же работы.

В качестве второго примера полностью автоматические трансмиссии исключают пусковую муфту, тем самым исключая время простоя грузовика для необходимой замены сцепления. Это обеспечивает максимальное время безотказной работы и производительность грузовых автомобилей парка. Многие автопарки указали, что они могут управлять меньшим парком грузовиков с автоматическим оборудованием, потому что каждый грузовик тратит меньше времени на ремонт, будь то упреждающий или, в худшем случае, реактивный. В случае автобетоносмесителя потерянное время простоя может достигать 7500 долларов США на грузовик в день.

И это при условии, что ствол не был заполнен, когда произошел отказ сцепления автоматической механической коробки передач, что привело бы к дополнительным затратам на ремонт для замены ствола.

WT : Какие преимущества имеет автоматическая коробка передач по сравнению с полностью механической коробкой передач в плане производительности водителя?

HARBIN : Автоматическая коробка передач имеет те же преимущества по сравнению с механической коробкой передач с точки зрения бесперебойной мощности при каждой смене, без физических нагрузок на водителя, который должен переключаться весь день, или износа ручного сцепления.

При снижении утомляемости водителя автоматика увеличивает удержание водителя и обеспечивает более контролируемую среду для водителя и автомобиля.

Плавная и бесперебойная работа позволяет водителю легко маневрировать автомобилем, чтобы сосредоточиться на текущей работе. Также легче нанять водителей для работы с автоматической коробкой передач по сравнению с усиленным обучением вождению с механической коробкой передач.

Некоторые проблемы с механической коробкой передач включают:

  • Сегодня доступно меньше водителей, имеющих опыт вождения с механической коробкой передач.
  • Многие водители отметили, что их карьера продлилась благодаря переходу с механической коробки передач на полностью автоматическую.
  • Несмотря на то, что этот переход полезен для отдельных лиц, он имеет дополнительное преимущество, заключающееся в решении проблемы нехватки водителей, с которой сталкивается наша отрасль.

Кроме того, дополнительные затраты на автоматическую коробку передач часто значительно меньше, чем затраты бизнеса на набор, обучение и удержание нового водителя.

Выбор правильного ВОМ не должен быть трудным. Подробнее…

Транспортные средства с механической коробкой передач также имеют пониженную маневренность, трудности на узких дорогах, мягком грунте, крутых подъемах или при движении задним ходом к погрузочным платформам. Кроме того, коробка отбора мощности (ВОМ) не может использоваться на лету, как это может быть с автоматической коробкой передач Allison.

Все это может привести к разочарованию водителя, неправильному использованию компонентов трансмиссии и снижению производительности.

WT: Есть ли какие-либо преимущества/преимущества у механической или автоматизированной механической коробки передач по сравнению с автоматической коробкой передач?

HARBIN : В краткосрочной перспективе механические коробки передач и некоторые автоматизированные механические коробки передач будут стоить меньше, чем полностью автоматические коробки передач, с точки зрения цены приобретения. Однако из-за технического обслуживания сцепления и простоя автомобилей с механической и автоматической коробкой передач автомобили, оснащенные автоматической коробкой передач Allison, как правило, имеют более низкие затраты на техническое обслуживание, более высокую стоимость при перепродаже и более низкую общую стоимость владения в течение всего срока службы автомобиля.

На Allison отсутствует изнашиваемое сцепление, а сокращенные интервалы технического обслуживания позволяют автомобилю дольше находиться в пути.

Вот почему большинство крупных национальных парков рабочих грузовиков используют автоматику Allison. Они осознали превосходные преимущества Allison Automatics в отношении совокупной стоимости владения.

Несмотря на то, что на автоматической механической трансмиссии педаль ручного сцепления снимается, механическое сцепление по-прежнему облегчает трогание автомобиля с места, оно изнашивается и в конечном итоге сгорает, требуя традиционного обслуживания и замены.

Дополнительные изнашиваемые компоненты сцепления включают:

  • Крышка сцепления/промежуточная пластина
  • Сборка диска сцепления
  • Регулировочный механизм
  • Тормоза сцепления
  • Сольные сцепления
  • Cross Wans
  • Пилот -подшипник
  • . неотъемлемые возможности Allison Automatic, продвигая такие функции, как Urge to Move, Creep Mode, Power Launch, Rock Free, Hill Assist и смешанная педаль. Однако все эти функции могут увеличить стоимость и привести к износу сцепления и отказам трансмиссии.

    И когда дело доходит до драки, автоматические механические коробки передач всегда будут вести себя так, чтобы защитить пусковую муфту. Когда водитель больше всего в этом нуждается, автоматизированная механическая коробка передач, скорее всего, снизит крутящий момент и ограничит действия водителя, чтобы защитить автоматическую коробку передач.

    WT : Что еще вы хотели бы сегодня рассказать об автоматических или автоматизированных механических коробках передач?

    HARBIN : Существует некоторая дезинформация относительно топливной экономичности автоматической коробки передач по сравнению с механической коробкой передач или AMT. Некоторые считают, что водитель с механической коробкой передач лучше контролирует расход топлива, но это не так.

    Полностью автоматические трансмиссии усовершенствованы новыми технологиями для повышения эффективности использования топлива, включая нейтральную передачу при остановке, управление ускорением и динамическое переключение передач.

    Почти во всех случаях, особенно для грузовых автомобилей, автоматическая коробка передач Allison может обеспечить эквивалентную или превосходящую экономию топлива по сравнению с механическими и автоматическими коробками передач.

    Итак, вам нужна автоматическая или автоматизированная механическая коробка передач?

    Полностью механическая коробка передач повышает утомляемость водителя и может снизить безопасность водителя из-за необходимости выполнять несколько задач одновременно. Полностью автоматическая коробка передач может быть дорогостоящей. Но, в конце концов, лучший вариант — это то, что подходит для ваших водителей и целей безопасности автопарка.

    Чтобы помочь вам продолжать свои цели в области безопасности и образовательные приключения, обязательно подпишитесь на информационные бюллетени, журналы и многое другое Work Truck через Bobit Connect сегодня!

    Автоматизированная механическая трансмиссия (АМТ) – x-engineer.

    org

    В легковом автомобиле роль трансмиссии заключается в адаптации характеристики крутящего момента первичного двигателя (двигателя внутреннего сгорания или электродвигателя) к дорожной нагрузке. Чтобы лучше понять, как работает трансмиссия и зачем ее устанавливать в автомобиле, прочитайте следующие статьи:

    • Как работает механическая коробка передач
    • Зачем нужны шестерни?

    Трансмиссия автомобиля обычно содержит сцепное устройство (сцепление или гидротрансформатор), многоступенчатую коробку передач, карданный вал (для заднего привода), дифференциал и приводные валы. Иногда в технической литературе для описания коробки передач используется слово «трансмиссия».

    В зависимости от того, кто принимает решение о переключении передач и типа включения сцепления и шестерен, различают несколько типов трансмиссий:

    • механическая коробка передач
    • коробка передач с электронным сцеплением
    • автоматизированная/автоматическая (ручная) коробка передач

    В автомобиле с механической коробкой передач (MT) водитель принимает решение о переключении передач, а также включает сцепление и передачи.

    В трансмиссии с электронным сцеплением (без педали сцепления) решение о переключении также принимается водителем. Отличие состоит в том, что включение сцепления также может осуществляться автоматически (с помощью электрогидравлического или электрического привода), а включение передач по-прежнему контролируется водителем.

    В автоматизированной механической трансмиссии (АМТ) или автоматической трансмиссии (АТ) как решение о переключении передач, так и приведение в действие сцепления/передачи осуществляются автоматически без вмешательства водителя. Узлы сцепления и коробки передач имеют электрогидравлические или электрические приводы, управляемые электронными модулями управления (ECM).

    Разница между AMT и AT заключается в аппаратном уровне. АМТ имеют шестерни с постоянным зацеплением, как и МТ, а АТ имеют планетарные (эпициклические) шестерни в сборе. С программной (функциональной) точки зрения и AMT, и AT могут выполнять автоматическое или ручное (по решению водителя) переключение передач.

    В этой статье речь пойдет о автоматизированных механических коробках передач (АМТ) .

    В мировом масштабе доля автоматизированных механических коробок передач на рынке довольно мала, только 1% от общего числа проданных автомобилей оснащены АМТ.

    Изображение: Доля рынка Globat по типам трансмиссий
    Фото: Statista

    Электрические — трансмиссии для электромобилей (обычно односкоростные трансмиссии)
    AMT — Автоматические механические трансмиссии
    DCT — Трансмиссия с двойным сцеплением
    CVT — бесступенчатая трансмиссия
    AT — автоматическая трансмиссия
    MT — механическая трансмиссия

    Несмотря на то, что доля мирового рынка в период с 2012 по 2015 год оставалась постоянной, количество автоматических механических трансмиссий, производимых с каждым годом, росло. Это в основном связано с увеличением количества произведенных автомобилей и увеличением доли рынка AMT в Индии.

    Изображение: прогноз производства автомобилей в мире с 2010 по 2015 год (в миллионах)
    Кредит: Statista

    На автомобиле с механической коробкой передач включение/выключение сцепления и передач контролируются непосредственно водителем через педаль сцепления и рычаг переключения передач. На АМТ больше нет педали сцепления, а рычаг переключения передач заменен рычагом выбора программы. Приведение в действие сцепления и передач осуществляется с помощью электрогидравлических или электрических приводов, управляемых с помощью электронных сигналов, поступающих от электронного модуля управления.

    Изображение: Основные узлы механической коробки передач (МКПП)
    Кредит: LuK (Schaeffler)

    1. педаль сцепления
    2. бачок рабочей жидкости сцепления
    3. главный цилиндр
    4. трубка высокого давления
    5. рабочий цилиндр (концентрический рабочий цилиндр, CSC)
    7. (сцепление) нажимной диск маховик
    8. диск фрикционный (сцепления)
    9. синхронизатор
    10. механизм включения передач
    11. рычаг переключения передач
    12. вторичный вал
    13. первичный вал

    Автоматизированная механическая коробка передач (АМТ) — это, по сути, механическая коробка передач (МТ) с электронным управлением сцеплением и приводами переключения передач. Для преобразования МКПП в автоматизированную МКПП педаль сцепления (1) и рычаг переключения передач (11) заменяют электрогидравлическими или электрическими приводами.

    Первые поколения АМТ были основаны на концепции « надстройка », что означает, что существующий, уже спроектированный МП был преобразован в АМТ путем добавления внешних исполнительных механизмов с электронным управлением. В более поздние поколения AMT приводы были встроены в них на ранних этапах проектирования.

    Изображение: преобразование МКПП в АМТ
    Предоставлено: LuK (Schaeffler)

    Для преобразования с МТ на АМТ требуется:

    • замена исполнительного механизма сцепления на электрогидравлический/электрический привод
    • замена исполнительного механизма редуктора с электрогидравлическим/электрическим приводом
    • интеграция электронного блока управления
    • интеграция: датчика частоты вращения входного вала, датчика положения сцепления, датчиков выбора и включения передач, датчика положения рычага переключения передач, датчика давления и температуры жидкости (в случае электрогидравлическая система привода)
    • программное обеспечение для управления двигателем, позволяющее контролировать крутящий момент при переключении передач

    В зависимости от производителя автомобиля автоматические механические коробки передач имеют разные коммерческие названия, но в конечном итоге они одинаковы по функциональности:

    • Easytronic (Opel)
    • Quickshift, Easy-R (Renault)
    • Sensodrive (Citroen)
    • Selespeed (Alfa Romeo)

    Процесс переключения передач

    На механической коробке передач, начиная с нейтральной точки (N) рычага переключения передач, процесс переключения передач можно разделить на две фазы:

    • выбор передачи (также называется выбором ворот): когда выбрана соответствующая плоскость/линия передачи
    • включение передачи : когда следующая передача фактически включена

    передачи рычаг переключения передач сначала перемещают влево, в плоскости 1-2, а затем толкают вперед.

    Изображение: Фазы переключения передач

    Поскольку включение передачи представляет собой комбинацию двух движений по разным осям, для АМТ требуется:

    • 2 привода для процесса переключения передач
    • 1 привод для включения/выключения сцепления

    Привод можно определить как устройство, которое преобразует электрический сигнал (отправляемый электронным блоком управления) в физическое действие (перевод или ротация). Приводами могут быть клапан с электромагнитным управлением, который регулирует давление жидкости, или электродвигатель, который вращает зубчатое колесо.

    Easytronic AMT (Opel)

    Автоматизированная механическая коробка передач Easytronic имеет гибридный электрогидравлический привод для включения/выключения сцепления и два электропривода для переключения передач (выбор и включение).

    Изображение: Easytronic (AMT) – компоненты
    Предоставлено: Opel

    1. сцепление (саморегулирующееся сцепление, SAC ® )
    2. рабочий цилиндр сцепления (CSC)
    3. электродвигатель (постоянный ток) – привод сцепления
    4. 4
    5. 4
    6. поршень (внутри цилиндра)
    7. механизм переключения передач
    8. электродвигатель (постоянный ток) – выбор передачи
    9. электродвигатель (постоянный ток) – включение передачи

    Когда положение сцепления контролируется электронным блоком управления, важно либо сохранить механические параметры сцепления постоянными, либо адаптировать алгоритмы управления к износу сцепления.

    Фрикционный диск изнашивается в течение срока службы, что делает ход сцепления (расстояние открытия/закрытия) переменным (у нового сцепления меньше). Для электронного блока управления это воспринимается как нарушение процесса включения/выключения сцепления и может привести к неправильному срабатыванию сцепления. Преодолеть это можно двумя способами:

    • механическая саморегулировка сцепления
    • изучение хода сцепления и адаптация алгоритмов управления

    Сцепление (1) автоматически регулирует свой ход (расстояние открытия/закрытия) в зависимости от износа фрикционного диска. Оно называется саморегулирующимся сцеплением (SAC) и производится компанией LuK (Schaeffler).

    Изображение: Easytronic – привод сцепления
    Предоставлено: Opel

    1. Корпус привода со встроенным блоком управления коробкой передач (TCU)
    2. Червяк (шестерня)
    3. Червячное колесо
    4. Электродвигатель постоянного тока (со щетками)
    5. Поршень
    6. труба (в сторону CSC)
    7. впускной патрубок (из резервуара)
    8. шатун

    Привод сцепления представляет собой смесь гидравлического и электрического привода. Когда сцепление необходимо выключить, электродвигатель (4) приводится в действие блоком TCU. Ротор электродвигателя непосредственно связан с червяком (2), находящимся в постоянном зацеплении с червячным колесом (3). Вращательное движение червячного колеса преобразуется в поступательное шатуном (8), который толкает поршень (5) и создает давление. Через выпускное отверстие (6) жидкость под давлением достигает рабочего цилиндра сцепления (РЦС) и приводит в действие сцепление.

    Гидравлический контур состоит из цилиндра и поршня на стороне привода и рабочего цилиндра сцепления на другой стороне. Сила срабатывания муфты прямо пропорциональна давлению жидкости в контуре.

    Таким образом, положение муфты контролируется давлением жидкости в гидравлической системе, которое зависит от положения электродвигателя постоянного тока.

    Изображение: Easytronic – редукторный привод
    Предоставлено: Opel

    1. электрический разъем электродвигателя включения передач
    2. электрический разъем электродвигателя выбора передач
    3. электродвигатель выбора передач
    4. рейка
    5. палец включения передач (для включения передач)
    6. шестерня

    Из нейтрального положения, если передача должна быть включена, двигатель выбора передачи (3) перемещает рейку (4) вверх и вниз. Когда выбрана соответствующая плоскость зубчатого колеса (ворота), двигатель зубчатого зацепления (1) будет вращать зубчатое колесо (6), которое будет вращать зубчатый палец (5). Скользящие втулки синхронизаторов передач соединены через вилку и вал с пальцем включения шестерни (5). Когда палец включения шестерни (5) перемещается в одно из своих конечных положений, шестерня включается.

    В электродвигатели встроены датчики положения. На основе информации о положении модуль управления коробкой передач регулирует электрическую мощность двигателей, чтобы привести их в ожидаемое положение.

    Easytronic 3.0 (Opel)

    Новая 5-ступенчатая автоматизированная механическая коробка передач от Opel/Vauxhall, Easytronic 3.0, использует электрогидравлические приводы для сцепления и переключения передач. Новый AMT также может поддерживать функции остановки и запуска двигателя.

    Максимальный входной крутящий момент трансмиссии 190 Нм и может устанавливаться на бензиновые двигатели 1,4 л или дизельные двигатели 1,3. Вилки переключения передач и синхронизаторы являются общими для варианта с механической коробкой передач.

    Изображение: Easytronic 3.0 AMT
    Фото: Opel

    Электрогидравлический модуль, отвечающий за приведение в действие сцепления и коробки передач, состоит в основном из: насоса (с электродвигателем), гидроаккумулятора, резервуара для жидкости и блока электромагнитных клапанов. Кроме того, датчики выбора и включения передач, а также датчик давления жидкости интегрированы в один и тот же модуль без проводки. Это дает преимущества с точки зрения стоимости, массы, упаковки и надежности системы.

    Для измерения скорости входного вала новая автоматизированная механическая коробка передач оснащена датчиком скорости, использующим принцип эффекта Холла. Зубчатое колесо 4 th служит мишенью для датчика скорости, поэтому отдельное целевое колесо не требуется, и все валы можно использовать без изменений в приложениях AMT или MT.

    Параметры передачи приведены в таблице ниже.

    Параметр Значение
    Maximum torque [Nm] 190
    Gear ratios [-] 1 st gear 3.727
    2 nd gear 2.136
    3 rd gear 1.323
    4 th gear 0.892
    5 th gear 0.674
    Reverse gear 3.308
    Final drive gear 4.188 (4.625), depending on application
    Center distance [mm] 180
    Length [mm] 365
    Масса (сухая) [кг] 39
    Объем трансмиссионной жидкости [л] 1,6

    концентрический рабочий цилиндр (CSC). CSC также оснащен бесконтактным датчиком положения, в котором используется чувствительный элемент на основе эффекта Холла.

    Преимущество измерения положения непосредственно на CSC заключается в том, что динамические и температурные эффекты в гидравлической линии включаются в контур управления, в отличие от измерения положения на главном цилиндре. Недостатком является то, что осевая пульсация ЦСК при работающем двигателе также определяется датчиком положения и накладывается на сигнал хода. Подходящая фильтрация компенсирует этот эффект при обработке необработанного сигнала в контроллере передачи.

    Quickshift AMT (Renault)

    Первое поколение автоматизированных механических коробок передач (АМТ) Quickshift интегрировало модуль электрогидравлического привода поверх механической коробки передач (МТ). Положения сцепления и передачи полностью регулировались модулем управления трансмиссией (TCM) за счет давления жидкости. В системе нет электродвигателей для приведения в действие сцепления и коробки передач, а только электромагнитные клапаны с электронным управлением.

    Изображение: Quickshift (AMT) – компоненты
    Кредит: Renault

    1. гидроаккумулятор
    2. цилиндр с поршнем включения сцепления
    3. узел насоса жидкости (приводится в действие электродвигателем)
    4. датчик положения сцепления
    5. шток выбора и включения передач
    6. датчик положения включения передач 4 цилиндр 9007 с поршнем включения передач
    7. цилиндр с поршнем включения передач
    8. датчик положения выбора передач

    Приведение в действие сцепления и передач осуществляется с помощью жидкости под давлением. Узел жидкостного насоса (3) создает давление в гидросистеме до 30-40 бар. Гидравлический аккумулятор (1) предназначен для хранения жидкости под высоким давлением. После нескольких переключений передач или срабатываний сцепления давление в системе (считываемое датчиком давления) снизится. Давление восстанавливается до номинального уровня электронасосом.

    При переключении передач блок управления трансмиссией выполняет следующие операции:

    • регулирует давление в ЦСК через привод (2) для выключения сцепления
    • повышает давление в цилиндре с поршнем для выбора передачи (8)
    • повышает давление в цилиндре с поршнем для включения передачи (7)
    • регулирует давление в CSC через привод (2) для включения сцепления

    Все регулирование давления осуществляется с помощью электрогидравлических клапанов и управляется TCU.

    Изображение: Автоматическая механическая коробка передач – гидравлические приводы (дополнительно)
    Фото: Magneti Marelli

    1. гидроаккумулятор
    2. электронный блок управления (установлен на блоке электрогидравлических клапанов)
    3. резервуар для жидкости
    4. электродвигатель (для приведения в действие насоса )

    Первое поколение АМТ Quickshift использует электрогидравлический «дополнительный» модуль , поставленный Magneti Marelli. Этот модуль устанавливается поверх существующей механической коробки передач и заменяет внешнее сцепление и механизмы включения передач.

    Easy-R AMT (Renault)

    Автоматизированная механическая коробка передач нового поколения от Renault, Easy-R, использует электромеханический привод вместо гидравлической технологии для «повышенной гибкости и более быстрого отклика», при этом количество компонентов было уменьшено. примерно на 25 %, чтобы обеспечить «повышение надежности и упрощение обслуживания».

    Изображение: автоматизированная механическая коробка передач Easy-R
    Фото: Renault

    Приведение в действие сцепления осуществляется одним электродвигателем. Выбор передачи и включение передачи приводятся в действие электродвигателями. Что касается упаковки, модуль привода сцепления объединен с блоком управления коробкой передач, а приводы переключения передач собраны в отдельном модуле.

    Sensodrive AMT (Citroen)

    Автоматизированная механическая коробка передач Sensodrive от Citroen аналогична Easytronic (Opel) по компонентам и принципам работы. Приведение в действие сцепления осуществляется с помощью одного электродвигателя, выбор и включение передач — с помощью двух электродвигателей.

    Изображение: Sensodrive (автоматическая механическая коробка передач)
    Предоставлено: Citroen

    В AMT, когда выполняется переключение передач, электронные модули управления двигателем и трансмиссией работают вместе и обмениваются информацией. Переключение передач должно выполняться, даже если водитель нажал на педаль акселератора и двигатель развивает крутящий момент.

    Для синхронизации выходного крутящего момента двигателя с положениями сцепления и передач система управления двигателем (EMS) должна обмениваться информацией о крутящем моменте и скорости с модулем управления коробкой передач (TCM). Обмен всей информацией осуществляется по коммуникационной шине, называемой сетью контроллеров (CAN).

    TCM также обменивается информацией с блоком управления кузовным оборудованием (BCU), чтобы отображать водителю режим движения и включенную передачу.

    Изображение: Sensodrive (AMT) – архитектура системы использовать только электродвигатели для привода сцепления и шестерен. Основная причина заключается в том, что по мере развития электроники и электротехники стало возможным проектировать и производить недорогие, надежные, высокоэффективные электроприводы с требуемым уровнем производительности (например, временем отклика). Эти приводы также могут обеспечивать необходимое усилие срабатывания с минимальным потреблением электроэнергии.

    Модули управления редуктором также поставляются со встроенными диагностическими функциями уровня . Если есть проблема с электродвигателями или датчиками положения, модуль управления коробкой передач получает информацию и принимает соответствующие меры, чтобы гарантировать безопасность автомобиля и целостность компонентов.

    Режимы вождения

    В настоящее время водителю достаточно сложно отличить АМТ, АТ или ДКП. Если на аппаратном уровне они различаются компоновкой и компонентами, то на функциональном (программном) уровне все они ведут себя одинаково.

    В автомобиле с АМТ у водителя есть педаль акселератора, педаль тормоза, рычаг выбора программы/передачи и (дополнительно) подрулевые лепестки переключения передач. Рычагом водитель может выбрать как минимум четыре режима:

    • Автоматический (также называемый Drive) (A, D)
    • Ручной (M или +/-)
    • Нейтральный (N)
    • Задний ход (R)

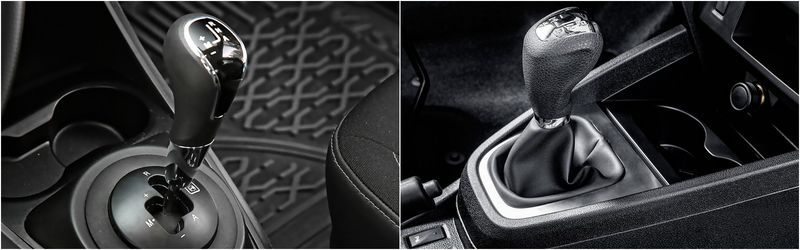

    Изображение: Рычаг переключения передач Opel Zafira (AMT)
    Предоставлено: Opel

    В автоматическом режиме (также называемом режимом движения) как принятие решения о переключении передач, так и фактическое переключение передач осуществляется модулем управления коробкой передач, без какого-либо вмешательства или вмешательства со стороны водителя. Основным критерием переключения передач является расчетная функция скорости автомобиля и нагрузки на двигатель (положения педали акселератора).

    В ручном режиме водитель может решать, когда переключать передачи. При нажатии «+» запрашивается повышение передачи, а при нажатии «-» запрашивается понижение передачи. В этом режиме активны некоторые функции защиты, которые будут переключать передачи, даже если водитель этого не просил. Например, если частота вращения двигателя слишком высока, будет выполнено переключение на более высокую передачу, а если частота вращения двигателя слишком низкая (недостаточный крутящий момент двигателя), будет выполнено понижение передачи.

    Большинство автомобилей с АМТ имеют Снежный режим . Этот режим полезен в условиях вождения с низким коэффициентом сцепления с дорогой. В этом режиме для запуска автомобиля выбирается передача 2 й вместо передачи 1 й . Таким образом ограничивается тяговое усилие на колесе и предотвращается проскальзывание колеса.
