Компрессорная установка представляет собой совокупность устройств, которые устанавливаются единично или группами и снабжаются вспомогательным
оборудованием и приборами, необходимыми для их нормальной эксплуатации.

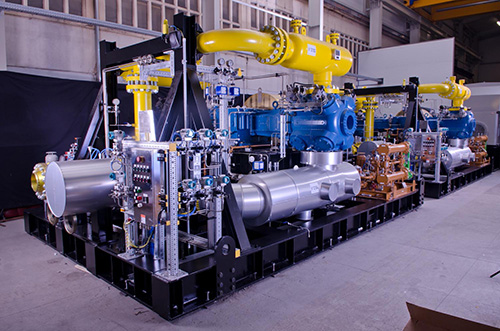

Назначение компрессорных установок

Назначение компрессорной установки состоит в получении сжатого воздуха  или другого необходимого газа с целью использования его энергии. Установки для повышения давления широко применяются в различных областях народного хозяйства. Они являются основой технологического оборудования для химического производства, применяются в транспортировании природного газа, а так же при добыче нефти и газа.  Стационарные компрессорные установки широко применяются на промышленных предприятиях в основном для обслуживания заданных технологических процессов. Зачастую такие установки полностью автоматизированы и снабжены специальной аппаратурой, которая информирует оператора о изменении режима работы. Кроме того бывают и передвижные установки. Они монтируются на прицепе или автомобильном шасси и состоят из компрессора (воздушного или поршневого), двигателя и воздухозаборника оборудованного фильтром.

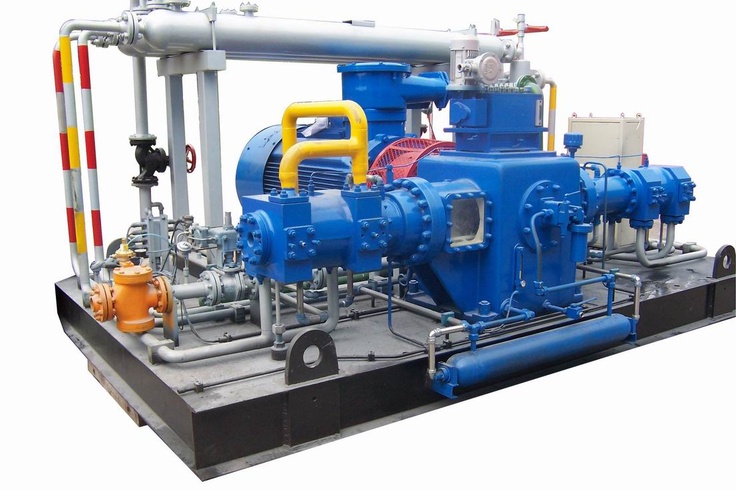

Устройство, схема, состав компрессорной установки

Давайте рассмотрим из чего состоит схема компрессорной установки:    Охладитель Компрессор Фильтр Маслоуловитель Ресивер Коллектор холодной воды Коллектор сбросной воды

Основным оборудованием являются компрессор с двигателем, маслоотделитель, охладители и ресивер(воздушный баллон). Вспомогательное оборудование включает фильтр на всасывающей трубе компрессора, предохранительные клапаны и контрольно-измерительную аппаратуру.

Каждый компрессор снабжается ресивером (воздушным или газовым баллоном), основное назначение которого состоит в выравнивании кратковременных колебаний давления в воздухопроводах.

Кроме того, ресивер служит для отделения влаги и паров масла из газа – с этой целью устанавливают сепарирующие устройства.

Ресиверы помещают снаружи помещения, потому что они взрывоопасны.

Кроме того в устройство компрессорной установки входят охладители газа. Они располагаются между ступенями компрессоров, и обычно представляют собой трубчатые вертикальные или горизонтальные теплообменники. В компрессорных установках небольшой производительности они располагаются непосредственно на цилиндровом блоке компрессора.

Схема компрессорной установки большой производительности позволяет расположить охладители вблизи компрессоров как отдельно стоящие аппараты.

С целью очистки газа, подаваемого компрессором и для поддержания в чистоте проточной полости, на всасывающей трубе компрессора ставят газовый фильтр.

Ранее применялись главным образом матерчатые фильтры. В настоящие время устанавливают масляные фильтры.

Они представляют собой цилиндрические или прямоугольные замкнутые резервуары, наполненные рыхлым материалом (металлическая стружка, кольца Рашига), смоченным в вязком масле. Поток газа, проходящий через слой такого материала, хорошо очищается от пыли.

Процедура промывки и регенерация фильтра очень просты, а сам он надёжен в эксплуатации.

Маслоотделители располагают между ступенями компрессора за охладителями. Их назначение – удалять из газа, подаваемого компрессором, взвешенные капельки масла, использованного в предыдущей ступени.

Действие маслоотделителей основано на выбрасывании частичек масла из потока под действием сил инерции, возникающих при изменениях движения газа. Маслоотделители бывают с рыхлой засыпкой как у воздушных фильтров или в виде цилиндрических центробежных аппаратов – циклонов.

Предохранительные клапаны устанавливаются между ступенями компрессора на промежуточных охладителях и ресивере. Их назначение состоит в предохранении установки от чрезмерного повышения давления. Предохранительные клапаны бывают грузовыми и пружинными.

Коммуникация компрессорной установки состоит из системы газопроводов и трубопроводов охлаждающей воды.

Большое значение для правильной эксплуатации компрессорной установки имеет контрольно-измерительная аппаратура, по показаниям которой судят о правильности работы установки.

В состав компрессорной установки входит и контрольно-измерительное оборудование.

Манометры устанавливают на промежуточных охладителях и ресивере для наблюдения за давлением газа, подаваемого компрессором. Для контроля за давлением масла в системе смазки ставится манометр на напорном патрубке масляного насоса.

Давление охлаждающей воды контролируется по манометру на коллекторе, от которого проводят водопроводы к отдельным компрессорам.

Наличие охлаждающей воды в системе охлаждения обязательно контролируется по сливу воды в воронки на сбросном коллекторе.

Обязательному контролю подлежат температуры воздуха перед каждым охладителем и за ним, а так же конечная температура газа на выходе из компрессора: контролируются температуры охлаждающей воды в коллекторе и на выходе из рубашек цилиндров и всех охладителей.

В мелких установках контроль за температурой осуществляется ртутными термометрами, поставленными в гильзы с маслом.

В крупных компрессорных установках показания всех контрольно-измерительных приборов компрессоров передаются дистанционно на центральный щит. Сюда же поступают показания электрических приборов, контролирующих мощность, потребляемую электродвигателями компрессоров, а также показания расходомеров компрессоров.

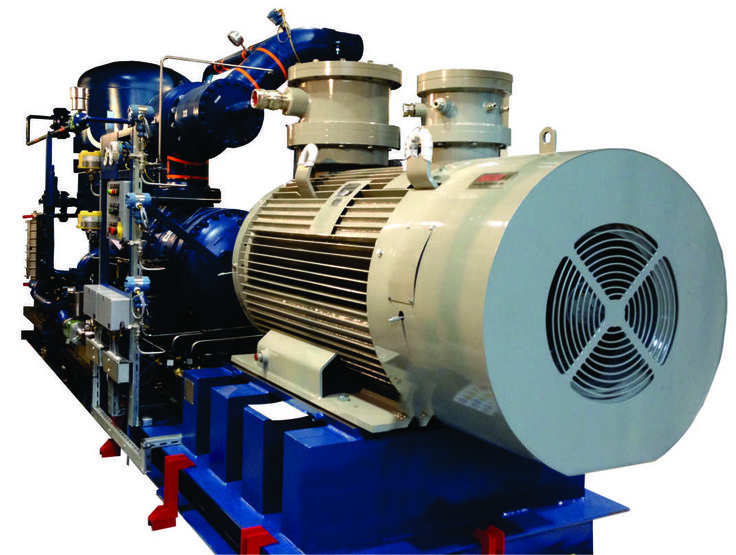

Работа компрессорной установки

Работа компрессорной установки состоит из нескольких последовательных этапов:

• во время всасывания воздух через воздушный фильтр попадает в рабочую полость цилиндра первой ступени
• после сжатия в цилиндре, воздух через нагнетательный клапан поступает в охладитель
• охлажденный в охладителе воздух направляется в цилиндр второй ступени и так далее пока не дойдет до последнего охладителя.
• далее воздух попадает на маслоудалитель, в котором конденсат и масло удаляются методом периодической продувки

Передвижные и стационарные компрессоры и компрессорные установки: сравнение

В статье проведено сравнение стационарных и передвижных компрессорных станций, даны определения и рекомендации по подбору оборудования.

В этой статье мы рассмотрим два распространенных вида компрессорных установок. По принципу мобильности различают два типа: стационарные и передвижные. Отдельно выделяют также мобильные компрессоры.

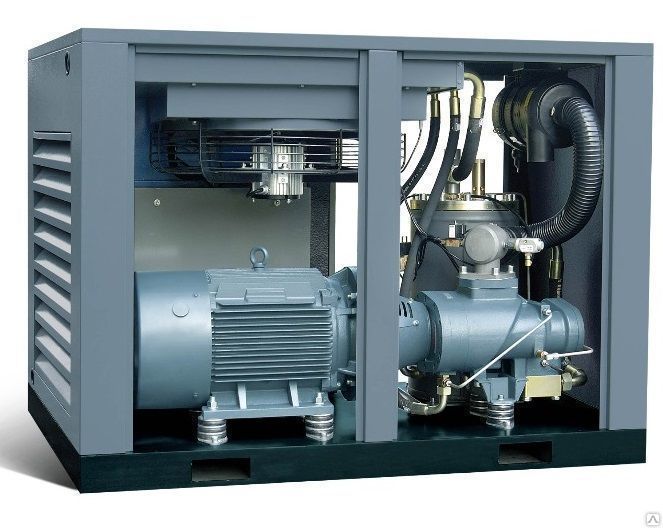

• Стационарные – это крупногабаритные компрессоры, которые устанавливают рядом с пневмооборудованием, работающим от энергии сжатого воздуха. Из-за своей массивности и больших размеров такие станции не подходят для частого перемещения, и для их установки существуют определённые требования. Например, под крупные винтовые агрегаты заготавливают специальный фундамент, а менее крупные, например, поршневые – устанавливают на опорную раму.

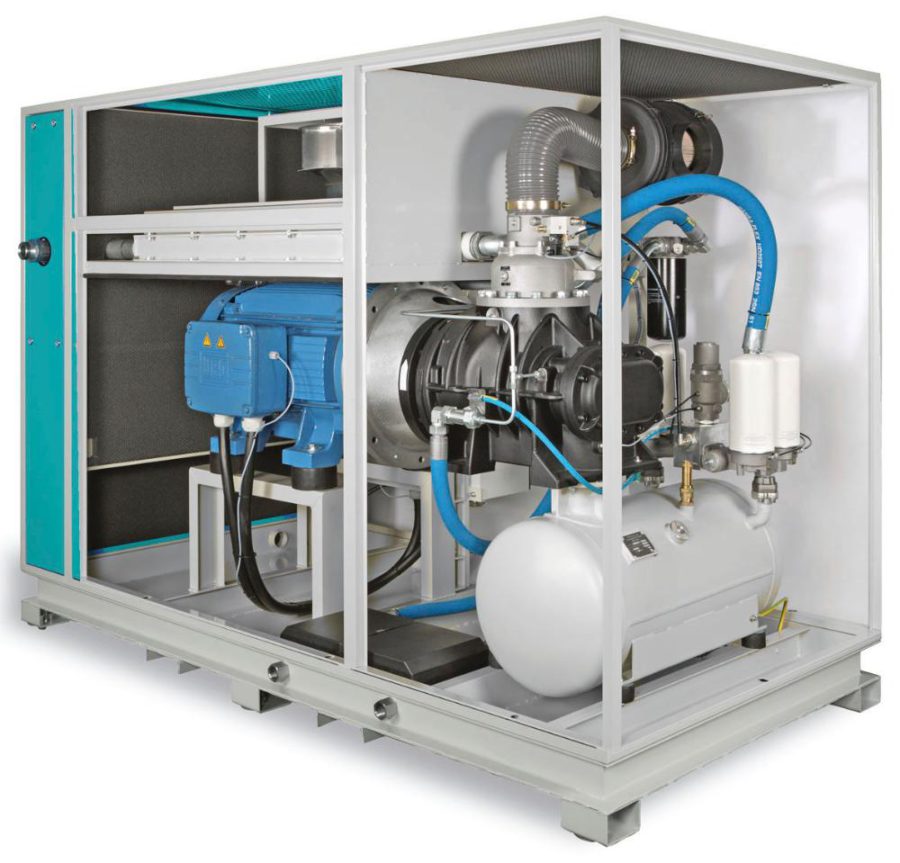

Примеры оборудования

Все модели

Чаще всего оба типа компрессоров – и стационарные и передвижные, – являются винтовыми или поршневыми. Это значит, что их работа не зависит от мобильности. Различаются они по цели использования.

Передвижные станции используют на строительных площадках и в дорожно-ремонтных работах. Они в большинстве своем оборудованы ДВС (двигателем внутреннего сгорания), который позволяет им функционировать независимо от наличия или отсутствия централизованного источника электричества. Компрессоры с ДВС могут работать на бензиновом или дизельном топливе. Более распространены дизельные агрегаты, так как бензиновые не расcчитаны на большую производительность. Благодаря тому, что компрессоры могут генерировать электричество, они подходят для работы на удаленных территориях, где нет центромагистрали. Существуют также и электрические передвижные компрессоры, но они менее распространены.

Как мы писали выше, в отличие от передвижных стационарные не подходят для работ, которые требуют частой смены места расположения. Транспортировка таких станций может привести к повреждению внутренних элементов и негативно повлиять на производительность. Они оснащены электрическим двигателем и работают только там, где есть розетка с питанием 220 В или 380 В. Чаще всего их используют локально на производствах, где необходим сжатый воздух.

Возможно, вам также будет интересно прочитать статью об устройстве бензиновых и дизельных компрессоров.

При выборе компрессорной установки всегда продумайте цели его использования. Если у вас есть сомнения или вопросы, проконсультируйтесь у специалистов ЭнергоПроф по телефону 8 (800) 333-47-93. Звонок бесплатный по всей России. Мы сэкономим ваше время и поможем подобрать подходящий компрессор.

Источники:

1. Бухарин Н. Н. Моделирование характеристик центробежных компрессоров. Л.: Машиностроение, Ленингр. отд-ние, 1983.— 214 с, ил.
2. Монтаж компрессоров, насосов и вентиляторов / В. Д. Васильев, Е.А. Ивашнев, В.В. Малюшенко. М.: Высшая школа, 1979. – 216 c.
3. Компрессор / Джесси Рассел. М.: VSD, 2013. – 607 c.

Что такое компрессорная установка? – Определение из Trenchlesspedia

Что означает блок компрессора?

Компрессорная установка представляет собой механическое устройство, сжимающее газ или воздух. Существует множество применений компрессоров в самых разных отраслях промышленности. Сжатый воздух также используется для создания давления на забой туннеля при бестраншейном строительстве. Он также используется для питания широкого спектра пневматических инструментов, используемых при проходке туннелей.

Реклама

Компрессорная установка Trenchlesspedia

Уменьшение объема газа увеличивает его давление. Это концепция компрессорных агрегатов. В сжатом газе есть потенциальная энергия, и это может быть опасно. Необходимо проявлять большую осторожность, чтобы не проколоть баки, содержащие баллоны со сжатым газом, даже если это только воздух.

Сжатый воздух используется для приведения в действие таких инструментов, как отбойные молотки. Газовые компрессоры используются для трубопроводного транспорта природного газа. Компрессорные агрегаты могут работать от электричества, бензина или другого источника энергии.

Реклама

Поделись этим термином

Связанные термины

• Бестраншейное строительство
• Пневматический домкрат
• Пневматическая трамбовка труб

• Метод сжатого воздуха
• Бестраншейная технология

Связанное Чтение

• Давление: почему это ключ к предотвращению непреднамеренных возвратов
• Экологическая инспекция: новая норма для бестраншейных проектов
• Ключевые принципы эффективного контроля твердых частиц
• Почему проектирование и планирование отвода жесткого диска имеет ключевое значение
• Удаление бурового раствора: руководство по утилизации бурового раствора
• Как работают установки горизонтального бурения

Теги

ОборудованиеБестраншейное строительствоМашины

Актуальные статьи

Бестраншейная реабилитация

5 лучших способов соединения труб, на которые всегда можно положиться

Бестраншейное строительство

Понимание 4 этапов исследования места

Бестраншейная реабилитация

Как узнать, есть ли в вашем доме асбестоцементные трубы

Бестраншейное строительство

Микротоннелирование против.

Горизонтально-направленное бурение: понимание различий между этими ключевыми бестраншейными методами

Сжатый воздух: Агрегаты — Воздушные компрессоры — Подготовка воздуха

Перейти к вашему выбору⤸

• Блоки сжатого воздуха: Направляющая
• Блоки давления
• Атмосферное давление
• Давление сжатого воздуха
• Производительность воздушного компрессора

Расчетное время чтения: 2 минуты

7 марта 2023 г.

Работаете со сжатым воздухом? Вы обязательно увидите всевозможные термины и измерения. Что они имеют в виду? Для чего они? Что вам нужно знать о них? Пришло время надеть кепку для размышлений и изучить ее вместе с нами.

Хорошая новость: в Международной системе единиц есть стандартная единица измерения давления. Паскаль, который использует символ Па , используется для всего, от внутреннего давления и напряжения до прочности на растяжение. Сюда входит сжатый воздух. Так почему ты видишь кПа везде? Простой. Один паскаль — это очень маленькое давление. Таким образом, сжатый воздух обычно выражается в килопаскалях — кПа — или мегапаскалях — МПа .

1 кПа = 1 000 Па

1 МПа = 1 000 000 Па или 1 000 кПа

Вы, наверное, заметили, что мы не просто используем Международную систему единиц при измерении атмосферного давления. Возможно, вы видели измерения в бар . Идея состоит в том, что мы используем его только для прогнозирования погоды в настоящее время, но реальность говорит об обратном. Для ясности:

1 бар = 100 кПа или 100 000 Па

И, чтобы охватить все, мы признаем, что вы можете иногда наткнуться на странное британское измерение:

1 psi = 6,8 кПа для «фунтов на квадратный дюйм».

Хотите знать, какое давление является большим давлением? Начнем с атмосферного давления. Это общее давление воздуха на поверхности Земли:
100 кПа

Теперь понятно почему 1 Па – это такое небольшое давление, и поэтому мы обычно измеряем кПа или МПа .

Воздушный компрессор имеет две основные характеристики. Во-первых, это давление или «насколько сильно». Емкость — это количество воздуха или «сколько».

Давление сжатого воздуха обычно указывается как избыточное давление. Это означает, что оно отображается как величина давления выше нормального атмосферного давления. Обычно это неявно, но иногда уточняется с помощью (e): кПа (e). Например:

Давление в шине горного велосипеда –

35 – 45 кПа (изб.)

3,5 – 4,5 бар (изб.)

Разница между маленьким и большим компрессором? Обычно дело не в давлении, а в емкости. Большой компрессор способен перемещать больше воздуха, чем меньший. Наполнить большой бак? Вам понадобится воздушный компрессор большой мощности или много свободного времени.

Производительность воздушного компрессора — это количество сжатого воздуха, которое он может подать в единицу времени. Обычно это указывается одним из трех способов:

1.    л/мин (литры/минуты)
