Сцепное устройство на тягач для буксировки полуприцепа

То, что название одного и того же технического узла в российской и зарубежной терминологии часто имеет разный смысл, давно известно. Например, сцепное устройство, которое монтируется на тягач для буксировки полуприцепа, у нас называется седло. А в англоязычных странах – это fifth wheel, то есть, дословно, пятое колесо.

В обеспечении маневренности и безопасности автопоезда оно играет большую роль. А, между тем, при осмотре, перед выездом из гаража, на него обычно не обращают внимание.

Многие водители проверяют состояние седла, мягко говоря, очень редко, и это может стать причиной серьезных неприятностей на трассе. По словам механиков грузовых автосервисов, многие «пятые колеса» имеют такой непрезентабельный вид, как будто, после завода, больше никогда не видели смазку.

Правда, надо сказать и о том, что седло, без преувеличения, относится к наиболее надежным узлам машины. Многие компании, например, ConMet, Fontain, Jost, Saf-Holland и другие, гарантируют его безотказную работу на пробеге в 600 000 миль – это почти миллион километров!

Несмотря на такие, вполне обоснованные, заверения, механизм седла надо смазывать не реже, чем один раз в неделю. Если этого не делать, то опорная плита начнет чрезмерно изнашиваться. А замки будет разъедать коррозия. В результате управляемость тягача с полуприцепом заметно ухудшится. В отечественных условиях, отличающихся более суровым климатом, чем в Европе, это требование еще более актуально, потому что механизм седла сравнительно быстро может прийти в негодность из-за попадания в него песка и грязи, а зимой еще и соли.

Изготовители сцепных устройств (может быть, зная о прохладном отношении водителей к «пятому колесу»), стараются необходимость смазки данного узла свести к минимуму. Один из вариантов решения проблемы – полиуретановые прокладки. Они обеспечивают достаточное скольжение по опорной плите без применения масла. Такой подход не только сокращает затраты на ТО, но и сохраняет окружающую природу. А то ведь, если одни водители годами не проверяют седло, то другие смазывают его так обильно, что на стоянке под тягачом можно увидеть темное пятно. Кажется, вроде бы, мелочь – до тех пор, пока не вспомнишь, как много фур бегает по дорогам всего мира. Другие производители оснащают машины устройствами автоматической смазки седла. Они подают масло в механизм через определенное время.

Но большинство седельных устройств до сих пор надо смазывать, либо раз в неделю, либо после каждых 3 000 миль (около 5 000 км) пробега. Только в этом случае «пятое колесо» будет служить своему владельцу верой и правдой долгое время. Условия, в которых находится автопоезд, сильно влияют на срок службы седла. Неблагоприятное воздействие оказывают работа в песчаных карьерах, бездорожье и другие факторы. Так что без регулярных осмотров никак не обойтись – иначе будут неприятности в пути. А, если надо, то приходится и мелкий ремонт сделать. Это несложно, потому что ведущие производители выпускают ремкомплекты.

Также не составляет большого труда выполнить техобслуживание седельного устройства. Для этого достаточно осмотреть механизм блокировки и почистить опорную плиту. После чего убедиться в том, что на ее поверхности нет трещин или других признаков деформации. Чтобы смазка быстрее попала к движущимся деталям, рекомендуется несколько раз открыть и закрыть седло.

Правда, если требуется полный демонтаж узла, то придется повозиться, потому что он довольно тяжелый. Хотя, в последнее время наблюдается тенденция к тому, чтобы опорные плиты весили как можно меньше. В частности, для их изготовления начали применять алюминий. Да и саму конструкцию седла стараются максимально упростить. И в этом деле есть определенные успехи. Так, по заявлениям менеджеров Jost, последние модели этой фирмы ставятся на машину буквально за полчаса.

Некоторые механики советуют при монтаже располагать седельное устройство поближе к кабине. Такой подход не только делает меньше радиус поворота автопоезда, но и экономит топливо за счет того, что снижается сопротивление воздуха. Для повышения безопасности движения, в последние годы на панелях приборов тягачей начали монтировать специальные индикаторы. Они получают сигналы от сенсорных датчиков и показывают, безопасно ли присоединен трейлер.

На примере седельного устройства нетрудно понять, что даже самые, казалось бы, надежные узлы автомобиля требуют регулярного ухода. В противном случае, срабатывает старое правило: «Все, что не сделаешь в гараже – сделаешь на трассе».

Видео: Аренда спецтехники и услуги грузоперевозки без посредников!

perevozka24.ru

Колесные инженерные машины Советской армии

В истории советского военного автомобилестроения доля специальных двухосных тягачей с колесной формулой 4х4 занимала, пожалуй, самую скромную нишу и насчитывала буквально несколько опытных и мелкосерийных конструкций. Активные работы в этой довольно узкой сфере начались в середине 1950-х и проводились по заданиям Министерства обороны СССР с целью поиска наиболее оптимальной конструкции компактного, маневренного, несложного и не слишком дорогого универсального автомобиля инженерных войск, способного нести на себе набор рабочего оборудования и выполнять самые разнообразные операции.



Главным разработчиком такой техники вновь стало минское СКБ-1. Его первой военной машиной, родившейся в ноябре 1955 года, стал опытный двухосный тягач МАЗ-528. За неимением чего-то иного в его конструкцию заложили общую концепцию первого советского 25-тонного карьерного самосвала МАЗ-525, созданного в 1950 году под руководством Б. Л. Шапошника, в то время главного конструктора Минского автозавода.

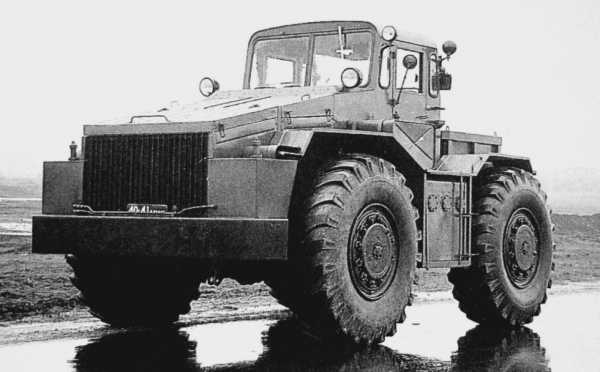

Опытный инженерный заднемоторный полноприводный тягач МАЗ-528

МАЗ-528

(Фотографии из архива МЗКТ)

Этот малоизвестный военный тягач получил ряд агрегатов от грузовика ЯАЗ-210 и доработанную кабину от МАЗ-200, но был лишен специальной подвески и имел заднее расположение моторного отсека. В нем находился двухтактный дизель ЯАЗ-206 мощностью 165 л.с., работавший с пятиступенчатой коробкой передач, двухступенчатой раздаточной и дополнительной коробкой отбора мощности на гидронасос и лебедку. Реверсный механизм в трансмиссии позволил машине передвигаться с десятью скоростями в переднем и заднем направлениях без разворота. Роль подвески играли односкатные колеса с 28-дюймовыми шинами низкого давления.

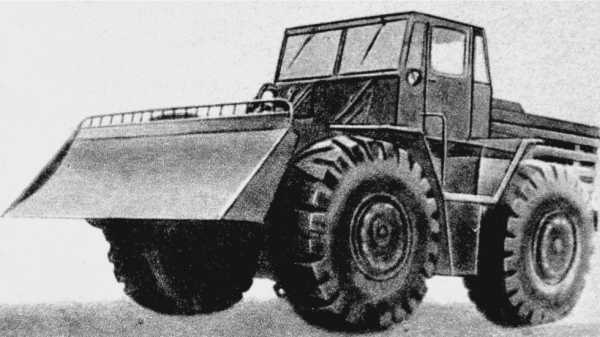

165-сильный автомобиль-тягач МАЗ-528 с прямым передним отвалом

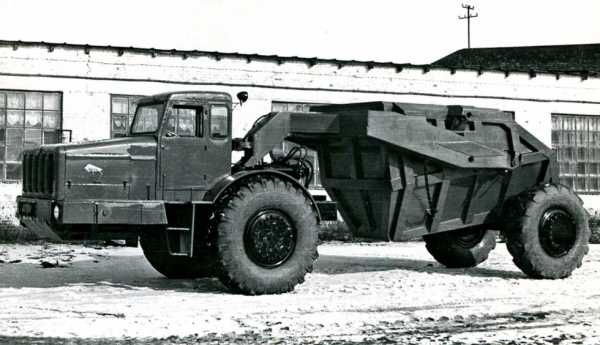

Заводские испытания автомобиля-шасси МАЗ-528 на бездорожье

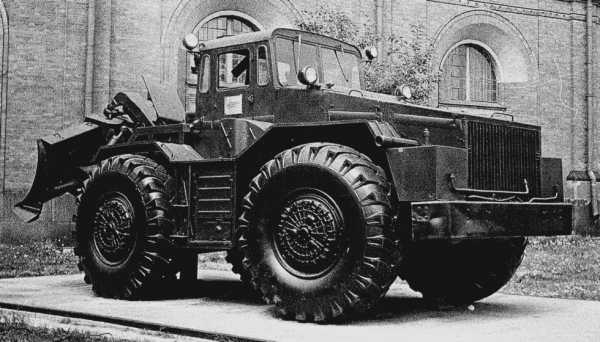

Изначально МАЗ-528 был рассчитан на работу с навесным буль­дозерным оборудованием и как тягач-толкач тяжелой техники. Для повышения тягово-сцепных качеств на нем предусматривалась навеска 2,5-тонного балласта, вместе с которым масса машины превышала 18 тонн, позволяя буксировать низкорамные танковые прицепы.

МоАЗ-542

В 1960-е годы краткую и малоизвестную страницу истории Могилевского автозавода (МоАЗ) вписал процесс разработки перспективного тягача МоАЗ-542 двойного назначения. По своей заднемоторной компоновке и внешности он почти не отличался от МАЗ-528, но по конструкции был унифицирован с опытным одноосным тягачом МоАЗ-546. На нем использовались опытный 240-сильный дизель ЯМЗ-238, четырехступенчатая коробка передач и традиционная рессорная подвеска, но вместо 28-дюймовых установили более компактные шины размером 26,50–25. Реверсивная трансмиссия обеспечивала устойчивые рабочие скорости в границах от 0,2 до 40 км/ч в обе стороны.

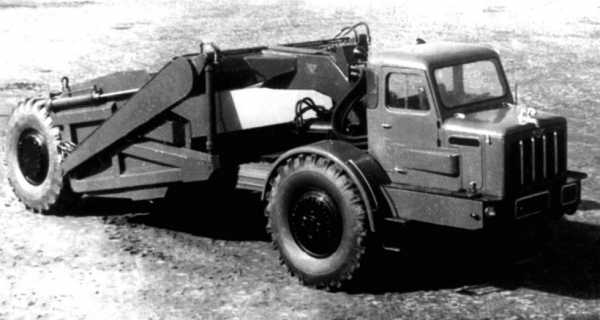

Прототип 240-сильного тягача МоАЗ-542 (из архива НИИЦ АТ) и колесный бульдозер Д-581 на модернизированном шасси МоАЗ-542

Статьи / Военная техника

Двухколесные солдаты: секретные одноосные тягачи Советской армии

На заглавном фото: Первый минский одноосный тягач МАЗ-529 с передним опорным катком (из архива МЗКТ) Тяжелые одноосные тягачи представляли собой необычные для своего времени транспортные средства с колесной...

66655 3 32

В 1964 году шасси МоАЗ-542 прошло приемочные испытания в 21 НИИИ. Затем разные предприятия начали монтировать на нем оборудование погрузчиков и снегоочистителей, но успеха они не имели. Что же касается военного применения МоАЗ-542, то к тому времени в производство уже пошел более совершенный и эффективный вариант МАЗ-538, а возможностей МоАЗа оказалось недостаточно, чтобы организовать серийный выпуск собственной машины.

Семейство МАЗ/КЗКТ-538

Получив опыт разработки и пробной эксплуатации первых одно- и двухосных тягачей, в 1960 году минское СКБ-1 завершило проектирование и сборку прототипов более мощного и практичного двухосного автомобиля-тягача МАЗ-538 инженерных войск для буксировки тяжелых систем и навески различных рабочих приспособлений.

По заданию Инженерного управления Министерства обороны СССР его проектировали в КБ инженерных тягачей при СКБ-1 под руководством Владимира Ефимовича Чвялева, будущего конструктора ракетных шасси. Этой машине была суждена долгая жизнь и достаточно широкое распространение в Советской армии, где она состояла на вооружении инженерных и саперных подразделений, в батальонах мотострелковых и танковых дивизий.

В 1964 году МАЗ-538, удачно завершивший государственные испытания, был принят на вооружение под обозначением ИКТ-С — средний инженерный колесный тягач. Годом ранее всю документацию на него передали Курганскому заводу колесных тяга­чей (КЗКТ) для промышленного производства.

Инженерный тягач МАЗ-538 (ИКТ-С) для монтажа рабочего оборудования (из архива МЗКТ)

В передней части сварной лонжеронной рамы автомобиля МАЗ-538 были смонтированы 375-сильный танковый дизель Д12А V12 и гидромеханическая трансмиссия с планетарной коробкой передач. От нее крутящий момент подавался на гидронасос и валы отбора мощности для привода лебедки и исполнительных механизмов, а реверсивное устройство позволяло машине перемещаться с одинаковыми скоростями и тяговыми усилиями в обоих направлениях. В оригинальной передней независимой подвеске поперечные рычаги сочетались с гидропневматическими упругими элементами, но задние колеса крепились на раме жестко.

Тягач МАЗ-538 с передними управляемыми колесами и задним отвалом (фото автора)

375-сильный тягач МАЗ-538 с двойной системой управления (фото автора)

Для управления тяжелой машиной только одним водителем-механиком была создана приподнятая компактная цельнометаллическая кабина с круговым обзором. Ее оборудовали двухсторонними органами управления, переставным рулевым колесом, двумя приборными панелями и двумя сиденьями, расположенными рядом друг с другом, но обращенными в разные стороны.

Длиннобазное шасси КЗКТ-538ДП для монтажа пассивного оборудования

Когда же в Кургане модернизировали минские тягачи, их заводская маркировка была изменена на КЗКТ. Первым из них в 1965 году появился длиннобазный вариант КЗКТ-538ДП без коробки отбора мощности. Его главным назначением являлась работа с пассивными рабочими органами, не имевшими привода от двигателя автомобиля. Второе шасси КЗКТ-538ДК с герметизированной кабиной и коробкой отбора мощности применялось для монтажа активных землеройных агрегатов, а гидравлический ходоуменьшитель позволял им перемещаться с рабочими скоростями от 0,25 до 45 км/ч.

Удлиненное шасси КЗКТ-538ДП с задней навеской бульдозерного отвала (фото автора)

Специальное шасси КЗКТ-538ДК с экскаваторным оборудованием (фото К. Дунаева)

Инженерное оснащение на шасси МАЗ/КЗКТ-538

С началом выпуска автомобилей МАЗ-538 минского и курганского изготовления специально для них была разработана целая гамма навесного и прицепного рабочего оснащения. Первыми из них были простые инженерные машины с пассивными навесными рабочими органами — многоцелевой колесный бульдозер-тягач БКТ и армейский путепрокладчик ПКТ. Позднее на курганских шасси монтировали активное оборудование траншейной машины ТМК Дмитровского экскаваторного завода.

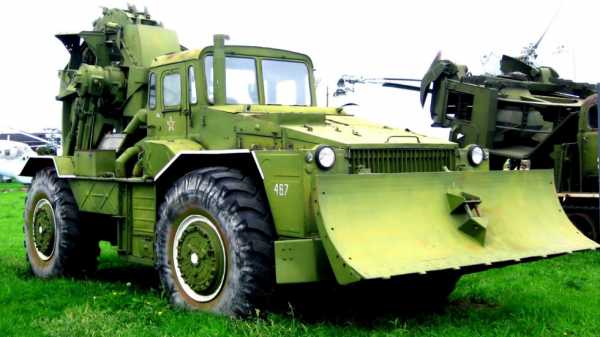

Колесный бульдозерный тягач БКТ с прямым отвалом на шасси МАЗ-538

Базовый бульдозерный колесный тягач БКТ на автомобиле МАЗ-538 применялся для отрыва различных инженерных коммуникаций. Его рабочим органом являлся обычный прямой бульдозерный отвал шириной 3,3 метра. За один час машина могла переместить до 100 кубометров грунта. На удлиненном варианте КЗКТ-538ДП монтировали более эффективный вариант БКТ-РК2 с лебедкой и задним рыхлителем-корчевателем.

Бульдозер-тягач БКТ-2 на шасси КЗКТ-538ДП с задним прямым отвалом

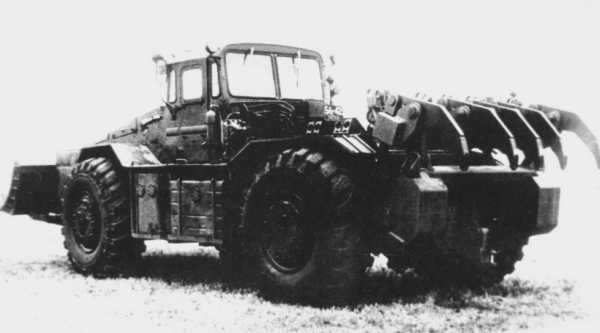

Машина БКТ-РК2 с задним рыхлителем-корчевателем и передним отвалом

Серийный путепрокладочный колесный тягач ПКТ служил для создания на местности путей сообщения военных колонн и проведения землеройных работ. В отличие от бульдозера он получил плужный трехсекционный отвал изменявшейся конфигурации с гидравлическим регулированием положения откидных боковых частей (крыльев). Перед ним обычно устанавливали стальную лыжу для ограничения заглубления отвала и разгрузки гидроцилиндров навески. В зависимости от вида выполняемых работ ширина расчищенных проходов колебалась в границах 3,2-3,8 метров. В течение часа машина прокладывала до 10 километров проезжих дорог.

1 / 3

Инженерная машина ПКТ с регулируемой формой отвала на шасси МАЗ-538

2 / 3

Тягач ПКТ для прокладки путей сообщения, ремонта и расчистки дорог

3 / 3

Машина ПКТ с V-образным положением секций отвала и опорной лыжей

Длиннобазное шасси КЗКТ-538ДП использовали для модернизированного путепрокладчика ПКТ-2, способного расчищать лесистую местность от кустарников и валить деревья диаметром до 25 сантиметров.

1 / 2

Более эффективный путепрокладчик ПКТ-2 на шасси КЗКТ-538ДП (фото Владимира Чурова)

2 / 2

Машина ПКТ-2 с гидравлической системой регулирования секций отвала

Основными задачами траншейной колесной машины ТМК-2 на шасси КЗКТ-538ДК являлись механизация и ускорение процесса отрывания траншей и ходов сообщения глубиной и шириной по 1,5 метра. В ее задней части было смонтировано роторное многоковшовое землеройное оборудование с метательным устройством для отбрасывания выкопанного грунта в обе стороны. Спереди навешивался вспомогательный прямой бульдозерный отвал от известной гусеничной машины БТМ. За один час траншеекопатель был способен выкопать до 300 метров траншей.

1 / 4

Инженерный экскаватор-траншеекопатель ТМК-2 на шасси КЗКТ-538ДК (фото автора)

2 / 4

Роторный многоковшовый экскаватор ТМК-2 в Народной армии ГДР

3 / 4

Роторный рабочий орган ТМК-2 с метательным устройством (из архива МЗКТ)

4 / 4

Многоковшовая инженерная машина ТМК-2 при отрывании траншеи

Сборка тягачей 538-й серии продолжалась в Кургане до начала 1990-х годов — в течение почти 40 лет.



www.kolesa.ru

Секретный ракетный тягач «Оплот» - Колеса.ру

В истории советской военной промышленности было немало случаев, когда экспериментальная машина с рядом оригинальных технических решений проваливала военную приемку. Немало перспективных военных разработок погубили перестройка и переход к рыночной экономике. С «Оплотом» произошла совершенно другая история: он имел вполне разумную практичную конструкцию, был принят на вооружение, но… в серию так и не пошел и остался «на обочине». И было это не в «лихие 90-е», а в разгар брежневской эпохи. Почему так случилось? Давайте разбираться.



Какими бы совершенными и эффективными военными машинами ни были легендарные минские МАЗ-543, которым мы посвятили шесть предыдущих статей, время неотступно следовало за ними, доказывая необходимость их модернизации и постепенного перехода на еще более мощные колесные ракетоносцы.

Кроме них, уже давно срочной замены требовали быстро состарившиеся курганские тягачи МАЗ-537. В 1970-е годы важная миссия замены сразу обоих семейств была доверена обширному третьему поколению четырехосных военных автомобилей «Оплот» для перспективного использования в качестве носителей мощных систем вооружения будущего.

Статьи / Военная техника

МАЗ курганского «разлива»: первые военные тягачи КЗКТ

На заглавном фото — 525-сильный седельный тягач МАЗ-537Г. Свою деятельность завод начинал со сборки 535-й серии, а в 1964 году переключился на более мощные седельные машины МАЗ-537, ставшие основной продукцией КЗКТ и со...

38560 0 1

Проектирование автомобилей секретного семейства «Оплот» (8х8) начиналось в 1970 году в СКБ-1 под руководством Бориса Львовича Шапошника. Вполне естественно, что их конструктивной основой стали серийные машины МАЗ-543, но в отличие от них здесь приоритет перешел от одиночных шасси к седельным и балластным тягачам, способным буксировать более тяжелые прицепные и полуприцепные войсковые системы.

Главным достоинством всех членов поколения «Оплот» являлся новый 650-сильный дизельный двигатель Д12АН-650 V12 с турбонаддувом производства завода «Барнаултрансмаш». Второй новинкой стала гидромеханическая трансмиссия с четырехпозиционной коробкой передач с электрогидравлическим управлением, сменившей прежнюю трехступенчатую конструкцию. Остальные агрегаты соответствовали серии МАЗ-543, но были доработаны и усилены, а некоторые заимствовали у шестиосного ракетного шасси МАЗ-547А. Все автомобили были приспособлены к эксплуатации в экстремальных климатических условиях и преодолению горных перевалов на высоте до трех километров.

От прежних семейств большинству машин «Оплот» досталась «длинная» колесная база в 7,7 метров, но на новых короткобазных тягачах с неравномерным расположением мостов ее сократили до 6,5 метров. Каждая модель имела индивидуальные эксплуатационные качества, весовые и размерные параметры.

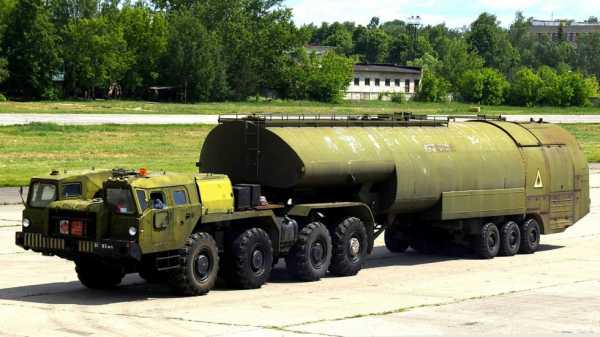

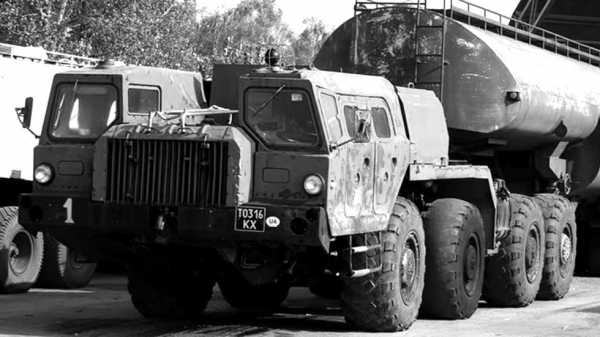

Седельный тягач МАЗ-74103 с полуприцепной топливной цистерной

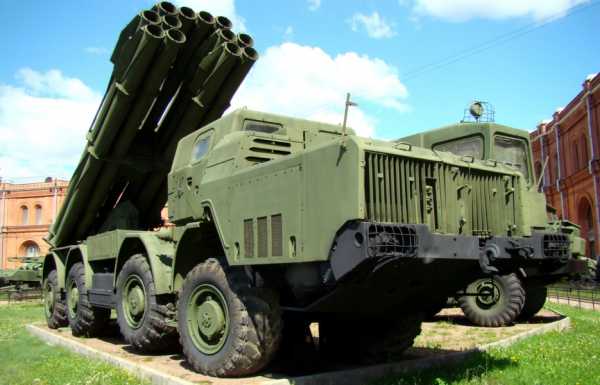

Установка залпового огня «Смерч» на 650-сильном шасси семейства «Оплот» (фото автора)

Первые шесть базовых прототипов семейства «Оплот» были собраны в 1973–1974 годах и в течение двух лет проходили заводские и государственные испытания в 21 НИИИ. Их результаты оказались положительными, и все варианты были рекомендованы к производству и принятию на вооружение. А затем началась круговерть неразрешимых технических, организационных и производственных проблем, которые в конце концов привели к прекращению работ по теме «Оплот» и остановке мелкосерийной сборки ряда версий.

Автомобили семейства «Оплот»

МАЗ-7911 «Оплот-А» – первый базовый 20-тонный автомобиль-тягач с двумя передними стеклопластиковыми кабинами и высокобортной грузовой платформой соответствовал серийной 525-сильной модели МАЗ-543 и служил для монтажа военных кузовов и специальных надстроек. Прототип был построен в 1973 году и в течение шести лет выпускался мелкими партиями по заказам.

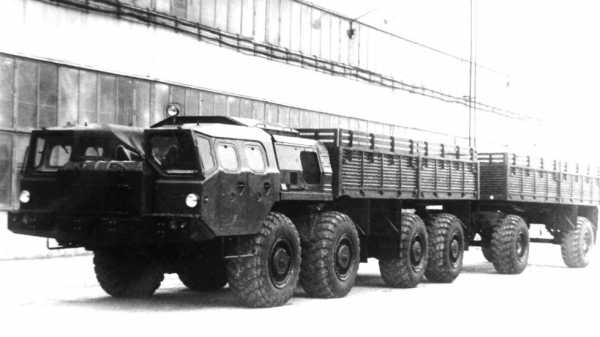

Бортовой автомобиль МАЗ-7911 «Оплот-А» с прицепом МАЗ-8950

МАЗ-79111 «Оплот-В» – второе базовое шасси грузоподъемностью 23 тонны с одной левой кабиной, соответствовавшее модели МАЗ-543М. Его главной конструктивной особенностью являлась усиленная задняя балансирная подвеска с тремя продольными торсионами на каждое колесо. Первый образец появился в 1974-м и до середины 1980-х в единичных образцах изготовлялся под монтаж перспективных и особо мощных систем вооружения.

Опытная машина «Смерч» на шасси МАЗ-79111 «Оплот-В» (из архива СКБ-1 МАЗ)

В начале 1980-х годов это шасси предполагалось сделать мобильной базой перспективной системы залпового огня «Смерч». В процессе ее проектирования на доработанном шасси МАЗ-79111 с четырьмя межколесными гидравлическими опорами смонтировали оборудование прототипов 12-зарядной самоходной пусковой установки (СПУ) калибра 300 мм. Несколько таких систем после испытаний поступили в опытную эксплуатацию, но затем их базой стало шасси МАЗ-543М.

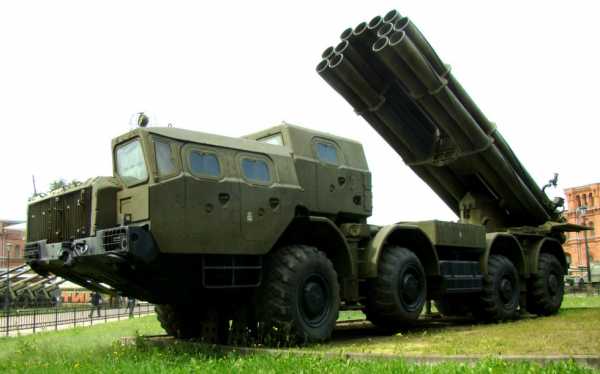

Пусковая установка 9А52 «Смерч» на шасси с четырьмя гидроопорами (фото автора)

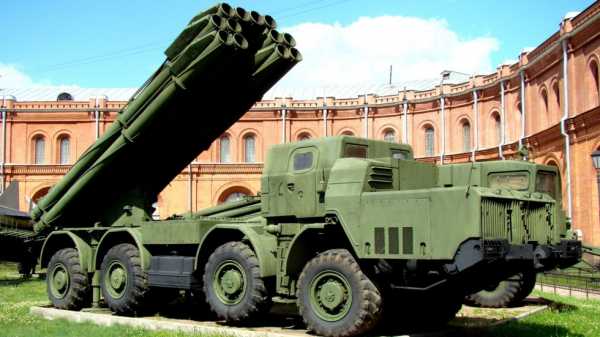

Боевая установка «Смерч» с 12 гладкоствольными направляющими (фото автора)

Для транспортно-заряжающей машины (ТЗМ) комплекса «Смерч» планировалось использование укороченного шасси МАЗ-79112, к которому разработали низкобортную цельнометаллическую платформу и перегрузочный гидрокран. Впоследствии ее место занял серийный МАЗ-543А.

Шасси МАЗ-79112 для транспортно-заряжающей машины комплекса «Смерч»

На основе МАЗ-79111 был создан также уникальный секретный комплекс РК-55 «Рельеф», оснащенный автономной СПУ с шестью крылатыми ракетами с раскрывавшимися после старта крыльями. В то время негласно он являлся одной из наиболее совершенных, эффективных и перспективных высокомобильных советских ракетных систем. Два пробных образца собрали в 1984 году, и после испытаний комплекс сразу же приняли на вооружение. В дальнейшем было собрано шесть комплектов системы «Рельеф» с ТЗМ и машинами боевого управления, но осенью 1988-го по Договору о сокращении ракет средней и малой дальности (РСМД) все они были уничтожены.

Пусковая установка комплекса «Рельеф» с крылатыми ракетами на шасси МАЗ-79111 (из архивов СКБ-1 МАЗ и автора)

К самым необычным боевым средствам на автомобиле МАЗ-79111 относился единственный образец бронированной СПУ берегового комплекса «Редут», который тогда базировался на более легком шасси БАЗ-135МБ. Его пусковая установка с крылатыми ракетами помещалась внутри вместительного сварного бронекорпуса с открывавшейся крышей и боковыми люками в скосах с откидными крышками, передняя часть которого защищала моторный отсек и двухместную кабину.

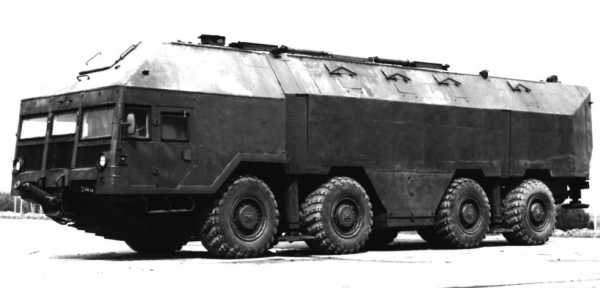

Опытная бронированная береговая установка «Редут» на шасси МАЗ-79111

МАЗ-7311 «Оплот-П» – балластный тягач для буксировки прицепных систем массой до 75 тонн, лишенный системы регулирования давления воздуха в шинах. Прототип появился в 1973-м и потом выпускался мелкими партиями. Дополнительно к двум основным передним кабинам тягач снабжался третьей кабинкой для членов боевого расчета буксируемой техники, расположенной с правой стороны машины. Для подтягивания и погрузки на прицеп тяжелых грузов за моторным отсеком помещалась лебедка от модели МАЗ-537Г. На короткой низкобортной грузовой платформе с нишами для пропуска лебедочного троса перевозили 16 тонн балласта.

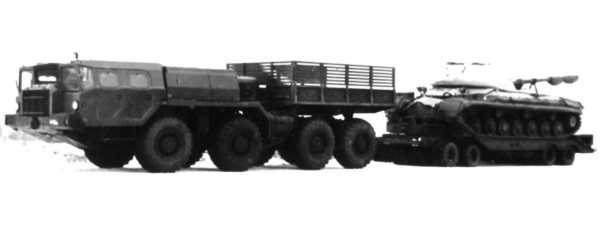

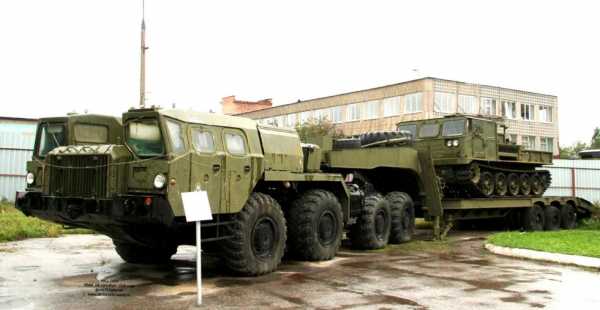

Балластный тягач МАЗ-7311 «Оплот-П» с танком Т-10М на прицепе ЧМЗАП-5212А

МАЗ-7410-9988 «Оплот-Б» – опытный активный автопоезд высокой проходимости с колесной формулой 12х12 для транспортировки крупногабаритного оборудования войск ПВО и доставки крупных партий горючего. Единственный прототип был собран в 1975 году. В его состав входили седельный тягач МАЗ-7410 (8х8) с дополнительным гидронасосом и активный двухосный низкорамный полуприцеп МАЗ-9988 с гидростатической системой привода четырех односкатных ведущих колес, служивший для монтажа спецоборудования массой до 30 тонн.

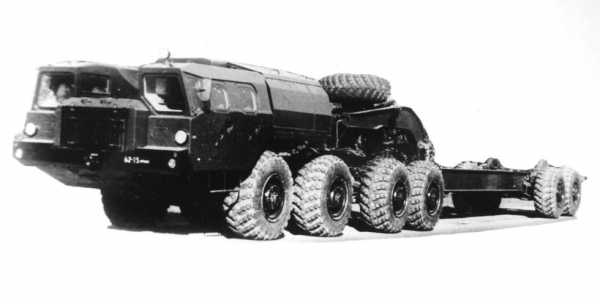

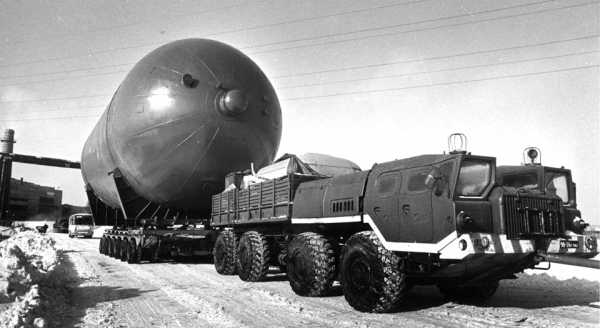

Опытный 30-тонный активный автопоезд МАЗ-7410-9988 «Оплот-Б»

Кроме него, автомобиль мог работать со вторым унифицированным двухосным полуприцепом-шасси МАЗ-9989, предназначенным для установки «легкой» аэродромной топливозаправочной цистерны ТЗ-30 вместимостью 30 тысяч литров с кабиной управления и насосной станцией с приводом от автономного двигателя.

Испытания седельного тягача МАЗ-7410 с активным полуприцепом-шасси МАЗ-9989

МАЗ-7410 с топливозаправщиком ТЗ-30 на шасси активного полуприцепа МАЗ-9989

Проблематичность дальнейшего развития семейства «Оплот» привела к прекращению работ по этому автопоезду. Его заменил менее мощный тягач МАЗ-74106, работавший с прежним вариантом активного полуприцепа.

МАЗ-74101 «Оплот-Т» – «нормальный» седельный тягач для буксировки всех видов войсковых низкорамных полуприцепов полной массой до 70 тонн в составе автопоездов, весивших свыше 93 тонн. Два опытных автомобиля появились в 1973–1974 годах, и после испытаний их собирали мелкими сериями до конца 1980-х. Конструктивно тягач был унифицирован с балластным вариантом МАЗ-7311 без подкачки шин и также комплектовался лебедкой и тремя кабинами общей вместимостью 5–6 человек – двумя передними основными и третьей для боевого расчета. Опытный вариант МАЗ-74102 снабжался только одной левой передней кабиной.

МАЗ-74101 «Оплот-Т» с кабиной боевого расчета и полуприцепом МАЗ-796

Тягач МАЗ-74101 с третьей кабиной и войсковым полуприцепом МАЗ-5247Г

Одной из наиболее важных операций, которую выполняли тягачи МАЗ-74101, являлась буксировка средних полуприцепных аэродромных топливных цистерн ТЗ-60 вместимостью 60 тысяч литров для заправки крупных летательных аппаратов стратегической авиации ВВС СССР. Их базой являлся специальный низкорамный трехосный полуприцеп ЧМЗАП-8685 с шестью парами небольших колес на балансирной подвеске.

Тягач МАЗ-74101 с полуприцепной топливозаправочной цистерной ТЗ-60

До начала 2000-х эти тягачи применялись в Российской армии, где буксировали новые тяжелые войсковые полуприцепы.

МАЗ-74101 с полуприцепом ЧМЗАП-9990 в Рязанском военном музее (фото П. Букатина)

МАЗ-74103 – усиленный вариант седельного тягача МАЗ-74101 с тормозом-замедлителем и увеличенной нагрузкой на сцепное устройство. Десять таких автомобилей были собраны в 1980-е годы для работы в горной местности в составе автопоездов с полуприцепными топливозаправочными цистернами вместимостью 60 и 90 тысяч литров для заправки крупных военных самолетов.

Усиленный седельный тягач МАЗ-74103 без лебедки и третьей кабины

МАЗ-74103 с полуприцепным топливозаправщиком ТЗ-60 (фото М. Чега)

Этот автомобиль завершил короткую эпопею смелых и изнурительных попыток создания нового семейства «Оплот». Как же могло случиться, что в мощнейшем советском военно-промышленном комплексе произошла столь позорная и катастрофическая осечка? Для ответа на этот вопрос вернемся в 1976 год.

Статьи / Военная техника

Не только ракеты: секретные машины связи и командования на шасси МАЗ-543

Стандартизованные кузова-фургоны В 1960-е годы, с началом разработки подвижных ракетных комплексов системы РВСН, существенно возросла роль специализированных обитаемых военных кузовов. Это были унифицированные...

9838 0 0

Тогда мелкосерийный выпуск седельных тягачей «Оплот» оптимистично планировали развернуть на Курганском заводе колесных тягачей (КЗКТ), а новых одиночных шасси – в Минске. Весьма странно, но в то время никто не озадачился вопросом, что КЗКТ со множеством собственных организационных, производственных и кадровых проблем совершенно не готов к развертыванию нового серьезного производства.

В результате, занимаясь долгой и нудной модернизацией 537-го семейства и не получив от государства финансовой поддержки, он просто проигнорировал выпуск «Оплота». В Минске столкнулись с другой проблемой – отказом управлений снабжения Советской армии и заводов-изготовителей спецнадстроек от перехода на новые виды шасси, что повлекло бы за собой необходимость переделки предыдущих конструкций, уже смонтированных на автомобилях МАЗ-543.

Третьей общей для обоих предприятий причиной стали трудности с выпуском новых двигателей в Барнауле. В результате сложилась уникальная патовая ситуация: принятие «Оплота» на вооружение в 1978 году совпало с провалом его серийного производства.

Несмотря на это, в Минске работы по новым седельным тягачам инициативно продолжались до середины 1980-х. В общей сложности на МАЗе собрали 629 опытных машин «Оплот».

Продолжателем заложенных в это семейство идей стал малоизвестный седельный тягач МАЗ-74106 с активным полуприцепом, который формально не входил в серию «Оплот», но по многим критериям был близок к ней. Он родился в самый сложный момент истории минского СКБ-1, которое выполняло заказ Министерства обороны на создание активного автопоезда для транспортировки крупногабаритных радиолокационных средств новой зенитной системы С-300. Остроту этой задаче придало неожиданное решение о прекращении работ по семейству «Оплот», в которое уже входил опытный автопоезд, составленный из 650-сильного тягача МАЗ-7410 и активного полуприцепа МАЗ-9988.

Испытания прототипа активного 525-сильного автопоезда МАЗ-74106-9988

Для его срочной замены в 1976 году был построен и испытан тягач МАЗ-74106, работавший с тем же полуприцепом. Автомобиль конструктивно представлял собой сложную комбинацию из шасси МАЗ-7410 с 525-сильным дизелем и усиленной системой охлаждения, узлами трансмиссии и ходовой части от МАЗ-543 и МАЗ-7410 и блоком регулирования давления в шинах от 543-й серии.

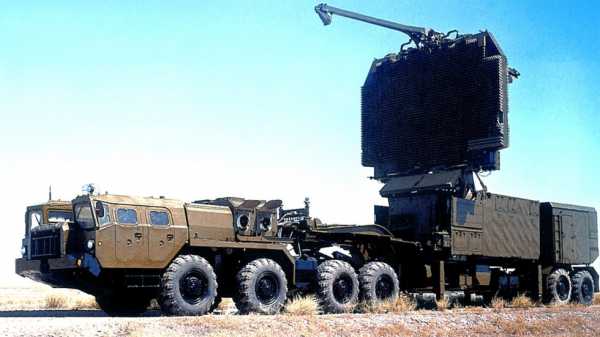

Радиолокатор 64Н6Е комплекса С-300ПМУ-1 на автопоезде МАЗ-74106-9988 (из архива автора)

Автопоезд с мощным радиолокатором 64Н6Е2 комплекса С-300ПМУ-2 (из архива автора)

Через два года новый автопоезд МАЗ-74106-9988 (12х12) поступил на вооружение и затем находился в мелкосерийном производстве до середины 1990-х. На нем монтировали крупногабаритные радиолокаторы с вращавшимися антенными постами для кругового поиска, обнаружения и сопровождения воздушных целей, входившие в состав первых комплексов С-300.

Параллельно с серийным выпуском четырехосных автомобилей МАЗ-543 Минский автозавод впервые в мире стал разработчиком и изготовителем уникальных секретных шести- и семиосных шасси для несения стратегических ракетных комплексов – предшественников хорошо известных ныне межконтинентальных восьмиосных мобильных систем «Тополь-М». Им мы посвятим следующие статьи.

Автор выражает искреннюю благодарность за предоставленные материалы полковнику Андрею Анатольевичу Колтукову.

www.kolesa.ru

История Минского завода колёсных тягачей — DRIVE2

Думаю, кому-нибудь будет интересно.

Полный размер

ОАО «МЗКТ» ведет отсчет своей истории с 23 июля 1954 года. В этот день приказом директора Минского автозавода № 15сс во исполнение Постановления Совета Министров СССР от 25 июня 1954 года № 1258-563cc и приказов Министра автомобильного, тракторного и сельскохозяйственного машиностроения СССР № 21сс и №25сс на Минском автомобильном заводе было создано специальное конструкторское бюро № 1 (СКБ-1) по тяжелым колесным артиллерийским тягачам и двигателям к ним с опытной базой.

23 июля 1954 г. на территории Минского автомобильного завода было организовано специальное конструкторское бюро («СКБ»), ставшее родоначальником «Минского завода колесных тягачей». Возглавил это бюро легендарный советский конструктор Борис Львович Шапошник.

Главной целью создания бюро была разработка тяжелой и сверхтяжелой техники для нужд армии СССР. Первым проектом «СКБ-1» в 1955 г. стал колёсный тягач МАЗ-528, предназначенный для работы с толкаемым и буксируемым навесным и прицепным оборудованием, оснащенный 10-ю передачами вперед и 10-ю назад.

МАЗ-528

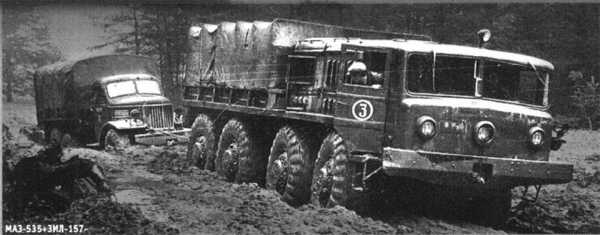

Появился первый четырёхосный автомобиль с колесной формулой 8х8 — МАЗ-535. МАЗ-535 предназначался для транспортировки артиллерийских систем массой до 10 т.

Появление этого автомобиля стало настоящей научно-технической революцией в автостроении СССР. Гидромеханическая трансмиссия, полуавтоматическое переключение передач без разрыва мощности, торсионная независимая подвеска, централизованная накачка шин, семь дифференциалов в системе силового привода и многое другое, чему аналогов в мире не было.

Полный размер

МАЗ-535 имел двигатель Д12А-375 (Барнаульского завода транспортного машиностроения) мощностью 375 л.с., который позволял ему двигаться со средней скоростью 35–40 км/ч. В 1958 г. автомобили начали выпускать серийно.

Легендарный балластный тягач МАЗ-535А нашёл широкое применение в войсках для транспортировки артиллерийских систем и занял свое достойное место в истории и памяти людей. Именно он на многочисленных военных парадах на Красной площади перевозил фанерные макеты грозных советских ракет, так пугавших потенциальных врагов.

В результате усовершенствований автомобиля МАЗ-535А (расширения возможностей применения его грузовой платформы) появились седельные тягачи МАЗ-535В и МАЗ-537 с полуприцепом МАЗ-5247, предназначенные для транспортировки советской гусеничной техники: танков и самоходных орудий.

Впоследствии вся техническая документация на эти автомобили была передана на вновь создаваемый «Курганский завод колёсных тягачей» («КЗКТ»), куда перенесли выпуск этих грузовиков. Помимо «КЗКТ», «СКБ-1» дало дорогу в жизнь таким предприятиям, как «БелАЗ» — ему была передана техническая документация самосвала МАЗ-525 (1958г.), а также «МоАЗ» — он начал выпуск скрепера МАЗ-529 (1960г.).

Первым автомобилем, начал выпускаться серийно в 1958 г. стал, предназначенный для народного хозяйства, одноосный тягач МАЗ-529В. Имея снаряжённую массу 9000 кг, он мог буксировать прицеп массой 25000 кг.

Мощность двигателя тягача составляла 180 л.с., а максимальная скорость автомобиля – 40 км/ч. Этот автомобиль понравился и военным. С его помощью начали транспортировать установщики ракетных комплексов ракетных войск стратегического назначения.

МАЗ-529В

Летом 1959 г. Советские военные ученые приступили к проектированию первой отечественной управляемой твёрдотопливной оперативно-тактической ракеты «Темп» с дальностью полета 600 км.

Изначально, запуск ракеты планировался со стартовой площадки, размещённой на полуприцепе автомобиля МАЗ-535В.

Однако технические возможности такой системы не смогли удовлетворить военных. В итоге для монтажа пусковой ракетной установки был создан полностью новый автомобиль МАЗ-543, который до сих пор серийно выпускается в разных модификациях!

Опытный образец МАЗ-543 появился в 1961 г. Базовое шасси имело дизельный двигатель Д12А-525А мощностью 525 л.с., снабжалось автоматической трансмиссией с четырехступенчатой (три вперёд и одна назад) коробкой передач, имело колёсную формулу 8х8, грузоподъёмность 19 т., полную массу 39 т., радиус поворота 13,5 м. и дорожный просвет 440 мм. Машина была способна преодолеть подъём 30° и брод глубиной 1,1 м. Автомобиль развивал максимальную скорость 60 км/ч., а также имел четыре ведущих моста с односкатными колесами, оснащенными широкопрофильными шинами с протектором высокой проходимости.

Полный размер

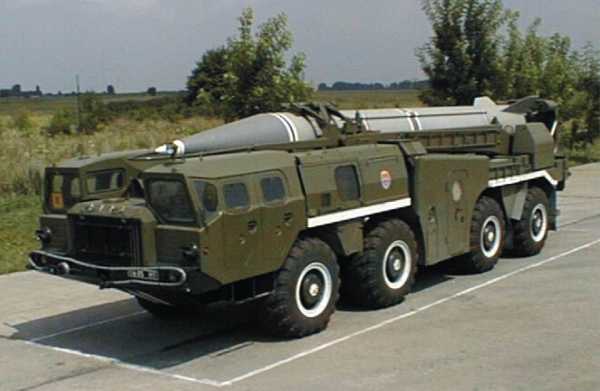

МАЗ-543

Машина была оборудована системой ЦНШ, независимой торсионной подвеской с управляемыми колесами первой и второй осей. По замыслу аналитиков Минобороны такая разработка должна была стать дополнением к бывшим тогда на вооружении установкам на гусеничном ходу. Однако последовавшие испытания выявили, что колесная машина экономически гораздо более эффективна, долговечна и менее трудоемка в эксплуатации, чем гусеничная, что и послужило причиной исключительной популярности автомобиля во всём мире.

А «СКБ-1», так хорошо показавшее себя, получило дополнительные производственные мощности и стало «Производством специальных колёсных тягачей» («ПСКТ»). МАЗ-543 положил начало целому семейству машин, представляющих собой не только транспортное средство, но и непосредственно являющихся боевыми единицами, оснащёнными всем необходимым для выполнения огневого задания.

Более 60 военных надстроек (вооружение или спецоборудование) были смонтированы на шасси «МАЗ-543», «МАЗ-543А», «МАЗ-543М». Среди них такие известные, как тактическая ракета «Скад», зенитно-ракетный комплекс «С-300», система залпового огня «Смерч», артиллерийский комплекс «Берег» и противокорабельный «Рубеж». Но именно благодаря установке известной системы залпового огня за этими машинами в народе закрепилось название «УРАГАН».

В 1970 году в СКБ-1 под общим руководством Б. Л. Шапошника началось проектирование самого обширного третьего совершенно секретного поколения «Оплот» для перспективной установки особо мощного вооружения и замены сразу двух серий – МАЗ-537 и МАЗ-543.

Так появились шасси МАЗ-7911, -79111, -79112 грузоподъёмностью 22 т, седельные тягачи МАЗ-74101, -74103 (нагрузка на седло 27 т, грузоподъёмность автопоезда 52 т), балластный тягач МАЗ-7311.

Все грузовики этой серии имели двигатели мощностью 650 л.с., обновлённые ГМП, усиленную подвеску передней и задней осей, модернизированные шины. Тягач МАЗ-74101 имел дополнительную кабину.

МАЗ-7911

С появлением модифицированного ракетного комплекса «Пионер-УТТХ» (SS-20 mod.1 Saber по классификатору НАТО) был выпущен МАЗ-547В (1974 г.).

Этот тип ракетных комплексов простоял на вооружении РВСН полтора десятилетия и был уничтожен по договору ОСВ-2. За время его службы был накоплен бесценный опыт эксплуатации первых в мире подвижных комплексов с баллистическими ракетами стратегического назначения.

В последствие, это позволило успешно справиться с созданием более мощных мобильных комплексов «Тополь» (SS-25 Sickle по классификатору НАТО) и «Тополь-М» (SS-27 Sickle В по классификатору НАТО).

МАЗ-547В

Создание семиосного шасси МАЗ-7912 (14х12) под ракету «Тополь» – началось в конце 70-х.

Здесь конструкторам пришлось решать задачи, не описанные даже в теории.

Например, была такая проблема: у шасси нечётное число осей и при проезде перевалов могло возникнуть положение, когда вся нагрузка попадала на одну ось.

Предназначенное для монтажа пусковой установки стратегического ракетного комплекса «Тополь» специальное колесное шасси МАЗ-7917 представляет собой рамное шасси с колесной формулой 14х12, управляемыми колесами первой, второй, третьей и четвертой осей, с двумя раздельными кабинами: левой – двухместной и правой – одноместной.

МАЗ-7917

Оно применялось для транспортировки и пусков как «Тополей», а также ракетоносителей с космическими спутниками в комплексе «Старт-1».

Шасси приспособлено для эксплуатации по всем видам дорог и разведанной местности при температуре окружающего воздуха от –40 до +50 °С, относительной влажности воздуха до 98%, в районах, расположенных на высоте до 2000 м.

В качестве альтернативного варианта шасси МАЗ-7906 по программе «Целина-2» в марте 1985 года построили первый опытный образец уникального двенадцатиосного шасси МАЗ-7907 для той же самоходной пусковой установки.

В нем были использованы уже имеющиеся на заводе наработки по шасси с электротрансмиссией. Машина, совершенно не похожая ни на какие другие, состояла из двух шестиосных полноприводных звеньев, соединенных между собой специальными узлами сочленения с шарнирами.

Четыре передних и четыре задних оси сделали управляемыми, что обеспечило минимальный радиус поворота в 27 м. при длине шасси в 28,1 м. Ширина машины – 4,1 м., высота – 4,41 м., собственная снаряженная масса – 65800 кг, грузоподъемность – 150000 кг.

Приводил этот ракетоносец в движение газотурбинный двигатель ГТД-1000ТФМ мощностью 1250 л.с.

Полный размер

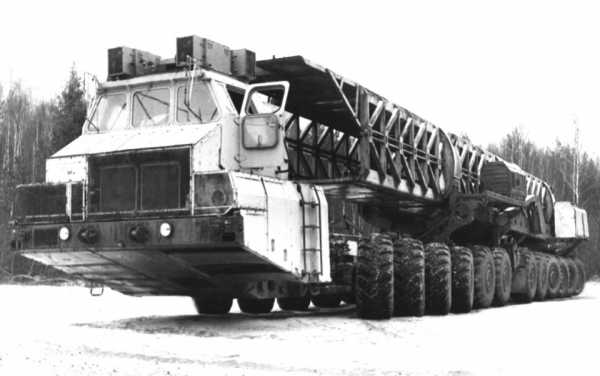

МАЗ-7906

В сентябре 1987 года сравнительные испытания опытных образцов специальных колесных транспортеров высокой проходимости и особо большой грузоподъемности МАЗ-7906 и МАЗ-7907 были успешно завершены.

Полученные в ходе испытаний шасси показатели полностью соответствовали чрезвычайно высоким требованиям технического задания.

Но в связи с принятием решения о железнодорожном варианте базирования ракеты РТ-23 УТТХ работы по теме «Целина-2» были прекращены.

Шасси МАЗ-7907 — длиннобазное, состоящее из двух шестиосных полноприводных звеньев, сочлененных шарниром, с колесной формулой 24х24 и управляемыми колесами четырех передних и четырех задних осей, что обеспечивало минимальный радиус поворота в 27 м.

На шасси установлены газотурбинный двигатель ПД-1000 ТМФ мощностью 1250 л.с. (919 кВт) производства Ленинградского НПО им. Климова и электротрансмиссия переменного тока ТЭ 660-24 с индивидуальным приводом каждого колеса.

Рама выполнена из двух соединенных узлами сочленения сварных полурам — передней и задней.

Подвеска колес — независимая, гидропневматическая с пневматической связью подвески каждых двух колес по борту шасси, с системой регулирования положения рамы.

Грузоподъемность шасси — 150000 кг.

Собственная масса шасси — 66000 кг.

Максимальная скорость — 25 км/ч.

Преодолеваемый брод — 1,1 м.

Габаритные размеры шасси: длина — 28187 мм, ширина — 4800 мм, высота — 4450 мм.

МАЗ-7904 — одна из главных тайн отечественного автомобилестроения. Обрывочная информация о машине начала просачиваться из-за высоких минских заборов в 1991 году, когда прежде совершенно секретные подразделения Минского автомобильного завода УГК-2 (Второе управление главного конструктора) и ПСКТ (Производство специальных колесных тягачей) были преобразованы в Минский завод колесных тягачей. Пусть и с оглядкой, работники с нескрываемой гордостью рассказывали о том, что некий загадочный транспортер перевозит грузов едва ли не вдвое больше собственной массы, на нем установлен двигатель от ракетного катера и даже, что была проведена специальная тайная операция по закупке у японской фирмы Bridgestone Постепенно завеса спадала, и многое, о чем поначалу говорили полушепотом, стало всеобщим достоянием.

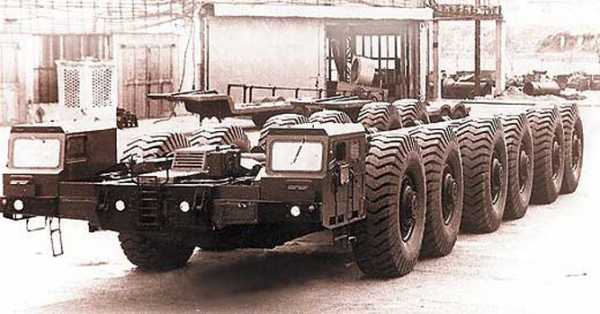

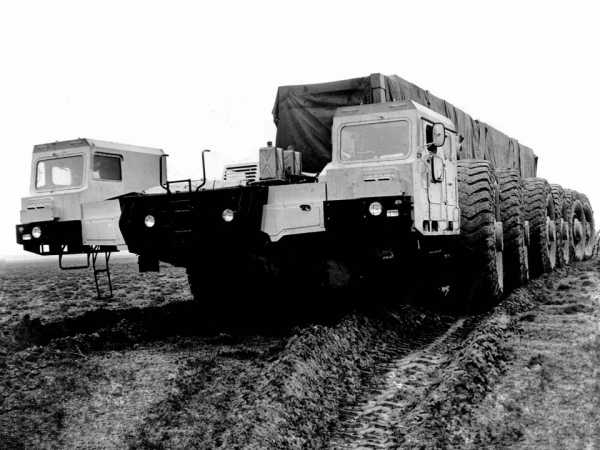

Итак, специальный колесный транспортер МАЗ-7904 с колесной формулой 12×12 был построен в 1983 году. При собственной массе 140 т он был способен нести 220 т полезной нагрузки. В качестве главного двигателя на транспортере использовался судовой V-образный 12-цилиндровый дизель М-350 мощностью 1500 л.с. производства ленинградского ПО «Звезда». Кроме того, на транспортере находился еще и дизель V8 ЯМЗ-238 мощностью 330 л.с. Он обеспечивал энергией вспомогательные системы: гидронасос рулевого управления, компрессор тормозной системы и т.д. Привод на колеса осуществлялся бортовым способом через две синхронизированные гидромеханические передачи. За исключением этого МАЗ-7904 соответствовал компоновочной схеме, принятой для большинства минских транспортеров: рама корытообразного сечения с наклонными лонжеронами, дифференциальный блокируемый привод к ведущим колесам, колесные планетарные редукторы, разнесенные по бортам кабины экипажа (их изготавливал из стеклопластика Осиповичский завод автомобильных агрегатов). Две передние и две задние оси транспортера были управляемыми, что с габаритом 32,2×6,8×3,45 м обеспечивало радиус поворота всего 50 м. МАЗ-7904 обувался в шины размерностью 3180×1185-1295 (те самые, Bridgestone) и обладал дорожным просветом 480 мм.

МАЗ-7904

www.drive2.ru

Минский завод колёсных тягачей — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 18 сентября 2017; проверки требует 21 правка. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 18 сентября 2017; проверки требует 21 правка. Перейти к навигации Перейти к поиску
Минский завод колёсных тягачей

Проходная Минского завода колёсных тягачей
Основание 1954
Расположение Белоруссия Белоруссия: Ми

ru.wikipedia.org

Новые армейские грузовики 2016 года

Сегмент тяжелых военных грузовиков развивается довольно-таки размеренными темпами: время революций в этом сегменте уже закончилось или пока не настало. И все же европейские производители из года в год привозят на главную отраслевую выставку Eurosatory новинки, некоторые из которых засекречены – например, перспективные итальянские IVECO. А еще в этом году на армейском салоне дебютировали белорусские грузовики Волат производства Минского завода колесных тягачей.



Боевой триумвират на взлете: грузовики Renault и Volvo

Самую обширную экспозицию представила хозяйка салона — французская военно-промышленная компания Renault Trucks Defense, созданная несколько лет назад под эгидой шведского концерна Volvo AB. Теперь в нее входят местные филиалы АСМАТ и Panhard, а также американская фирма Mack. На Eurosatory-2016 ее выставочная площадь была заполнена в основном колесными бронемашинами прежних выпусков, и обнаружить там образцы новой автотехники оказалось нелегко.

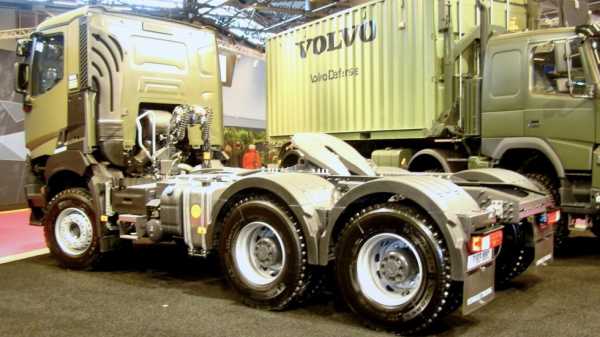

Главной автомобильной новинкой группы Renault стал военизированный седельный тягач К520Т (6х4) для буксировки полуприцепов с тяжелой боевой техникой, унифицированный с коммерческим семейством К для строительства. Машина, выполненная по нормам НАТО и приспособленная для переброски транспортными самолетами, оснащена 520-сильным дизелем, автоматизированной 12-позиционной коробкой передач, передним толкающим брусом, системой радиосвязи, легким бронированием кабины и моторного отсека.

Тяжелый военизированный трехосный дорожный тягач Renault К520Т

Седельный тягач К520Т способен работать в составе 120-тонных автопоездов

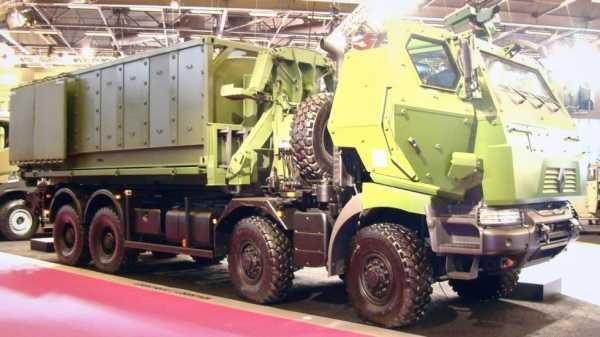

Самым крупным автомобилем в экспозиции Renault традиционно было 460-сильное шасси Kerax (8×8) с бронекабиной и защитой днища от пехотных мин, пулеметом на крыше и видеокамерами. Машина служит для доставки топливной цистерны вместимостью 15,2 тыс. л, смонтированной в контейнере со сдвижными бронированными шторками.

Грузовик Renault Kerax с контейнером для перевозки топливных цистерн

После краткого перерыва на салоне появилась шведская компания Volvo со своим новым 500-сильным автомобилем FMX (8×8) со всеми односкатными колесами. Он унифицирован с тяжелыми серийными грузовиками и также предназначен для перевозки и перегрузки армейских контейнеров и военных систем массой до 26,5 т.

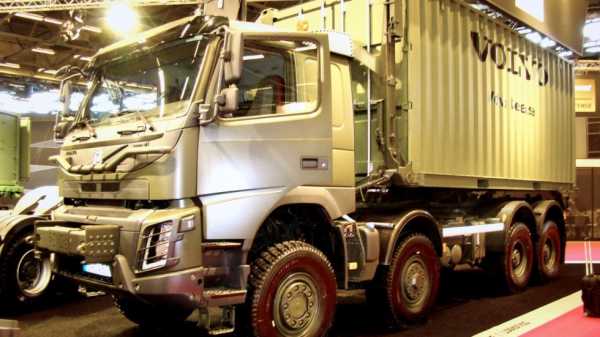

Четырехосный контейнерный перегружатель на автомобиле Volvo FMX

Mercedes не всегда впереди: замедление на марше

Так уж повелось, что каждые два года самым притягательным местом Eurosatory являлась экспозиция корпорации Daimler AG, где всегда можно было познакомиться с новыми и исключительно лучшими в мире образцами военной автотехники. Но на этот раз что-то сбилось в этой традиции: новых военных грузовиков здесь практически не было. Главную визуальную нагрузку приняли на себя стоявшие рядом друг с другом несущественно модернизированные седельные тягачи, привлекавшие публику своей ярко переливавшейся на солнце серебристой окраской, за что журналисты прозвали их серебряными мальчиками.

Серебристый капотный седельный тягач Mercedes-Benz Zetros-3643AS

Обновленный капотный тягач Mercedes-Benz Zetros-3643AS (6х6) с 428-сильным силовым агрегатом, широкими односкатными колесами и увеличенной полной массой являлся развитием прежней модели 3343AS, дополненной новым кондиционером в удлиненной кабине и электронными системами блокировки дифференциалов и изменения давления воздуха в шинах.

Бескапотный седельный тягач Mercedes-Benz Actros-4661AS из серебряной серии

Оснащение машины Actros-4661AS сродни сложнейшему космическому аппарату

Очень эффектно смотрелся вседорожный тягач Actros-4661AS (88) полной массой 33,5 т с усиленной рамой, односкатными колесами и стандартной удлиненной кабиной. В его комплектацию вошли дизель V8 мощностью 612 л. с., механическая 16-ступенчатая коробка передач, два бака на 1 200 л топлива и два типа лебедок с тяговым усилием по 25 тс. К «серебряному семейству» относился также обычный многоцелевой пятитонный вездеход Unimog U5000.

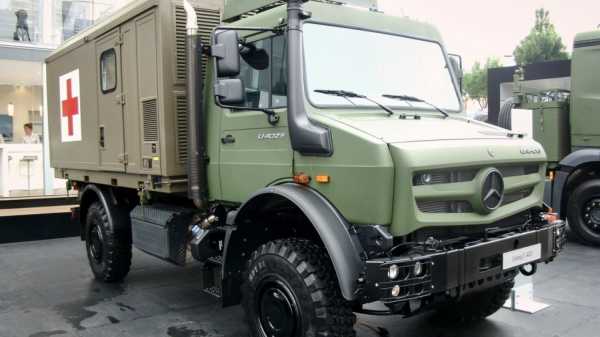

Специальное шасси Unimog U4023 для установки санитарных кузовов

Внутреннее оснащение типовой армейской машины медицинской службы

Новинкой поколения Unimog стало спецшасси U4023 с 231-сильным дизелем, восьмиступенчатой коробкой с шестью передачами заднего хода, валами отбора мощности и лебедкой, предназначенное для монтажа армейских санитарных кузовов. Семейство Arocs представлял 428-сильный дорожный седельный тягач 2643LS (6х4) с автоматической коробкой передач и легкобронированной кабиной.

Военизированный дорожный седельный тягач Mercedes-Benz Arocs-2643LS

Раскрытые секреты IVECO: три мировых новинки!

В этом году вся огромная выставочная площадь военного отделения IVECO Defence Vehicles опять была обнесена табличками с перечеркнутым фотоаппаратом, а за всеми движениями посетителей зорко следил верзила, упрямо сопровождавший каждого подозрительного типа до выхода. Правда, в этом году фирме IVECO было что скрывать: наверстывая упущенное, она представила сразу три мировых премьеры и свои перспективные разработки, о которых на пресс-конференции подробно рассказала журналистам.

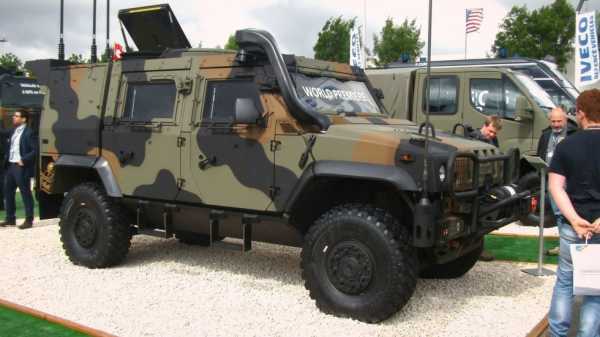

Первой новинкой была длиннобазная четырехместная бронемашина LMV-2 с повышенной до 1,5 т полезной нагрузкой. Это модернизированный вариант известной версии LMV, наделенный 220-сильным двигателем, автоматической трансмиссией, новой электроникой и усиленной защитой экипажа.

Первая презентация бронемашины IVECO LMV второго поколения

Для перспективной замены легких машин Daily впервые были показаны многоцелевые военные авто M70.20WM (4х4) с откровенно «хищным» дизайном. Он воплотился в необычном облике грузовика с двойной кабиной и фургона с полезной нагрузкой 3,65 и 3,25 т соответственно. В качестве силовых агрегатов на них будут применять разные двигатели мощностью 146–197 л. с., автоматическую или механическую коробки передач. Их максимальная скорость — 110 км/ч.

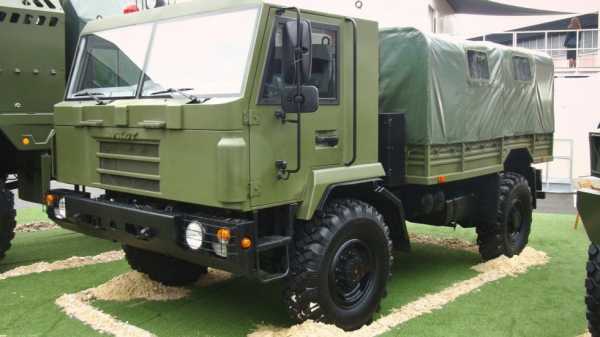

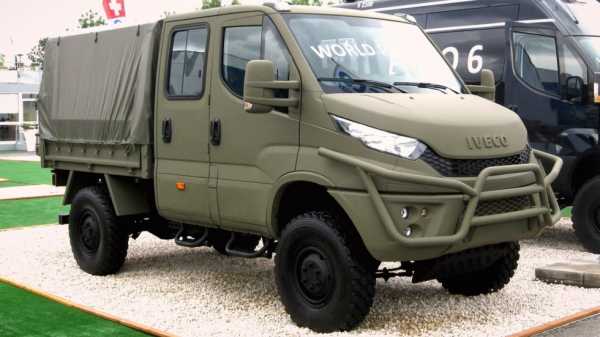

Базовый грузовик IVECO новой серии M70.20WM с двойной кабиной

Фургон из гаммы M70.20WM с силовым агрегатом мощностью 175 л. с.

Во второй раз на Eurosatory присутствовал перспективный армейский грузовик Trakker AT380T-WM (6х6) со стандартной кабиной, односкатной ошиновкой, экологически более чистым дизелем Cursor (Евро-6) мощностью 500 л. с. и новой автоматической 16-позиционной коробкой передач ZF Eurotronic с электронной системой слежения за работой трансмиссии.

Перспективный грузовик IVECO Trakker AT380T-WM с новыми агрегатами

Третьей премьерой стал танковый седельный тягач M1250.70T-WM (8х8) с задними двускатными колесами, рассчитанный на букировку по дорогам общего пользования полуприцепов с бронетехникой и воинскими грузами, общая масса которых достигает 125 т. Он оснащен 680-сильным двигателем Cursor, автоматической 12-позиционной коробкой ZF, австрийскими мостами Steyr, типовой кабиной с бронезащитой и лебедкой с тяговым усилием 25 тс.

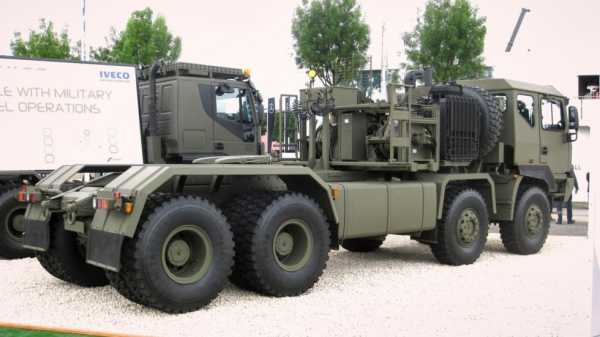

Мировая премьера тяжелого седельного тягача IVECO M1250.70T-WM

Танковый 680-сильный тягач М1250 с задними двускатными колесами

Автомобильные сенсации из Беларуси

Впервые за годы существования Eurosatory в ряд наиболее крупных изготовителей военной автотехники вошла Беларусь, представившая новинки Минского завода колесных тягачей (МЗКТ) в экспортном исполнении. Это целое семейство унифицированных армейских грузовиков марки «Волат» мощностью от 215 до 520 л. с. с колесными формулами 4х4, 6х6, 8х8, дополненное легкой бронемашиной. Новый малый тактический автомобиль МЗКТ-500200 (4х4), оснащенный дизелем ЯАЗ-53452 от нашего «Тигра» и механической пятиступенчатой коробкой передач, внешне чем-то напоминал былой ГАЗ-66.

Новый трехтонный военный грузовик МЗКТ-500200 с ярославским мотором

В отличие от него на грузовиках МЗКТ-600103 (6х6) и МЗКТ-600123 (8х8) применяются американские дизели Caterpillar C13 мощностью 440 и 520 л. с. и автоматические шестипозиционные коробки передач. Эти машины оборудованы независимой гидропневматической подвеской, бортовыми редукторами, блокируемыми дифференциалами, антиблокировочной системой и достигают скорости 105 км/ч.

Экспортный 10-тонный вариант МЗКТ-600103 с иностранными агрегатами

Новый 520-сильный 17-тонный тактический автомобиль МЗКТ-600123

Самый мощный автомобиль принимал участие в демонстрационных заездах по декоративной пересеченной местности. Два раза с небольшого расстояния он не смог преодолеть 40-процентный подъем по мокрому грунту, вызвав свист, топанье ногами и улюлюканье западноевропейской толпы, но в третий раз с ходу преодолел это препятствие под аплодисменты с трибун.

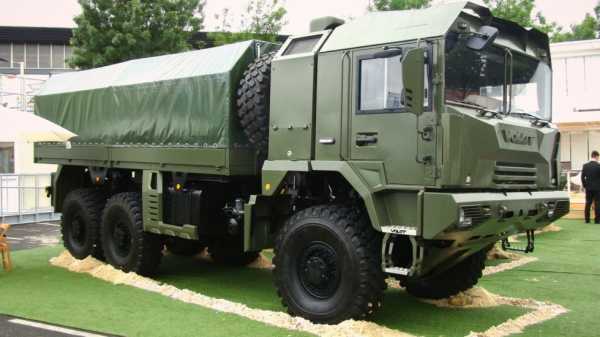

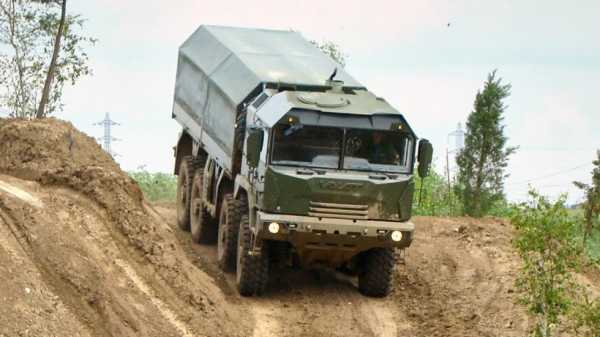

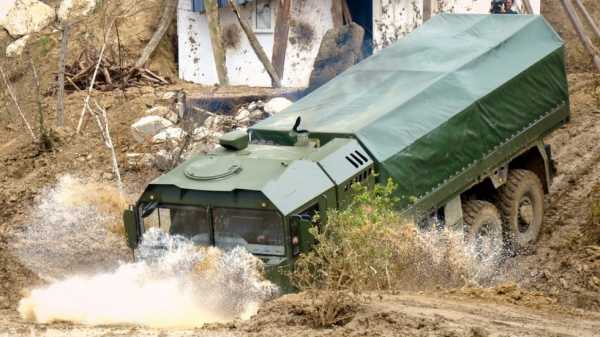

Фрагменты показательного выступления четырехосного грузовика Волат

Новая профессия Scania — топливоразливной автопоезд

После короткого отсутствия на салоне вновь появилась шведская фирма Scania, показавшая новый седельный тягач Р440 (8х6) с 13-литровым дизелем мощностью 440 л. с., автоматической трансмиссией, тормозом-замедлителем Allison, противопульным бронированием и противоминной защитой кабиной, а также собственной пулеметной точкой. На демонстрационном показе в составе автопоезда Carapace он с легкостью буксировал по бездорожью армейскую топливозаправочную цистерну вместимостью 22 тыс. л.

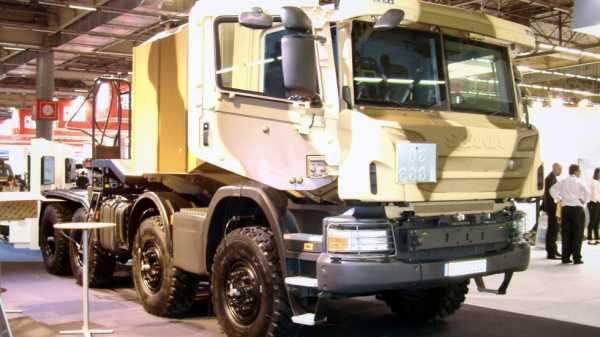

Новый односкатный военный седельный тягач Scania P440 CA8х6HHZ

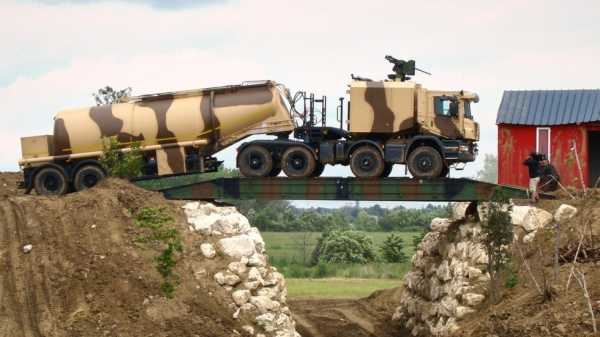

Демонстрация автопоезда с тягачом Scania и полуприцепной цистерной

Топтание на месте: есть ли будущее у военных грузовиков?

Прошло несколько лет, как мы задались этим вопросом, и нынешний салон вновь доказал, что время классических армейских грузовых машин сочтено. Сегодня западные военные грузовики стали напоминать ощетинившихся ископаемых существ на многочисленных колесах с массивными бронекабинами, сложной электроникой и видеокамерами, сверхдорогими средствами навигации, ориентирования и защиты экипажа буквально от всех видов оружия и даже с собственными боевыми системами. При этом большинство фирм склоняются к прямо противоположному направлению с применением наиболее дешевых серийных агрегатов от коммерческих машин. Примером решения этих проблем является продукция немецкой компании MAN.

С переходом отделения армейских автомобилей MAN в состав военно-промышленной группы Rheinmetall MAN его активность существенно снизилась в пользу бронетехники марки Rheinmetall. Единственной и запоздалой новинкой стал армейский грузовик НХ-40М (4×4), созданный на коммерческом шасси TGА с армейской кабиной нового образца. Он оборудован 340-сильным дизелем, автоматизированной 12-позиционной коробкой передач ZF и планетарными колесными редукторами.

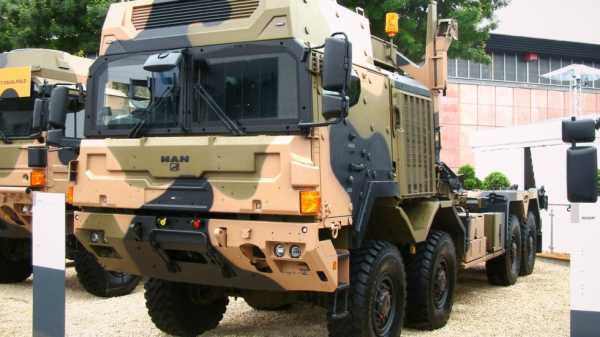

Военный грузовик MAN НХ-40М на шасси TGА с обновленной кабиной

Эта модель является эволюцией классического для фирмы MAN типового военного семейства с разными агрегатами и колесными формулами. Входящий в него и представленный на Eurosatory-2016 многоцелевой 440-сильный автомобиль НХ (8×8) полной массой 38 т оснащен автоматической трансмиссией и прежней модульной кабиной с интегрированной бронезащитой.

Типичная продукция компании MAN — тактический автомобиль серии НХ

Чешский завод Tatra, постоянный участник салонов Eurosatory, давно исчерпал силы и фантазию в процессе долгой модернизации и расширения своей известной гаммы многоосных военных машин Т815-7, составляющих семейство Force. В этом году впервые его единственными представителями на салоне стали два одинаковых шасси T815-7T3RC1 (8×8) с 408-сильными дизелями с традиционным «татровским» воздушным охлаждением, механическими 14-ступенчатыми коробками передач и традиционной трубчатой хребтовой рамой. Их отличия состояли лишь в конструкции двойных шестиместных кабин — упрощенная более комфортная и полностью бронированная, что отразилось на величине полезной нагрузки.

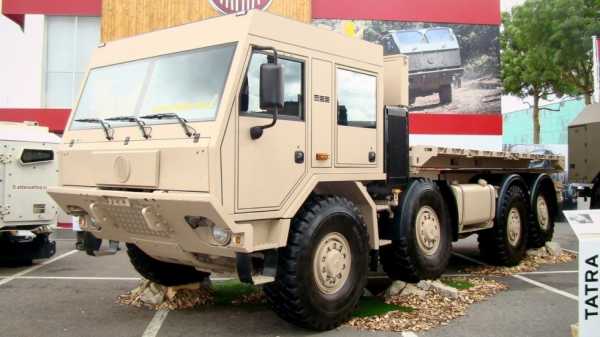

Универсальное 24-тонное шасси T815-7T3RC1 с упрощенной кабиной

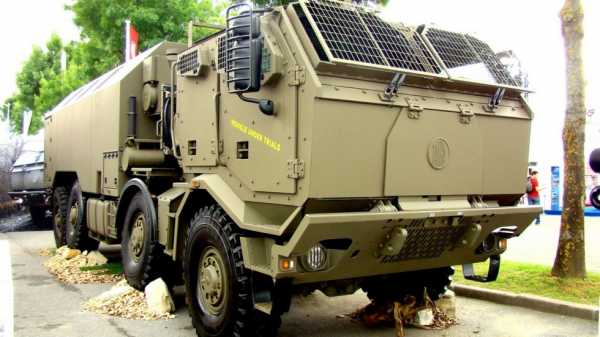

Одноименное 21-тонное шасси с бронекабиной и обитаемым фургоном

Помимо упомянутых здесь новинок, особенностью Eurosatory-2016 стали экзотические военные аэромобили, машины-роботы, аэродромные пожарные, автопушки и быстро разрастающееся семейство полицейских машин и водометов, а огромное количество колесных бронемашин заставляет посвятить им следующую статью.

www.kolesa.ru

Секретные одноосные тягачи Советской армии

Несмотря на сугубо мирную профессию оригинальных одноосных автомобилей-тягачей для работы в крупном гражданском строительстве, они негласно состояли на вооружении в Ракетных войсках стратегического назначения (РВСН). Там их применяли в составе специальных автопоездов с оборудованием наземного обслуживания стратегических ракетных комплексов и установки баллистических ракет на стартовые позиции. Этой статьей мы возобновляем наш сериал, посвященный истории и развитию секретных военных автомобилей Советской армии.

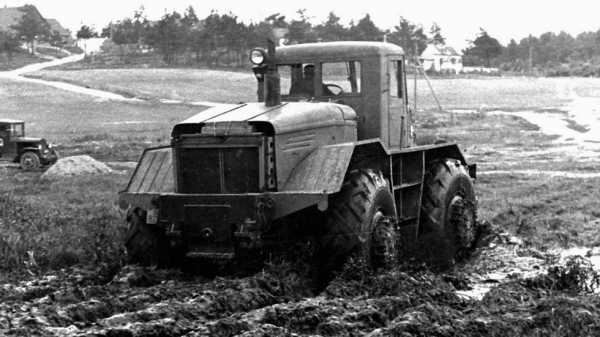

На заглавном фото: Первый минский одноосный тягач МАЗ-529
с передним опорным катком (из архива МЗКТ)

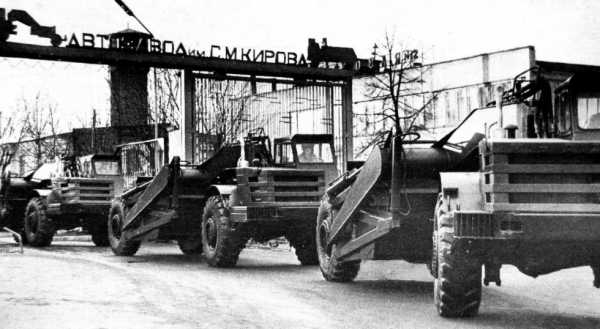

Самоходные скреперы с тягачами МоАЗ-546П выходят из ворот Могилевского автозавода (из проспекта МоАЗ)

Тяжелые одноосные тягачи представляли собой необычные для своего времени транспортные средства с колесной формулой 2х2, единственным ведущим мостом и двумя неуправляемыми колесами большого диаметра. В средней части рамы монтировалось шарнирное опорно-сцепное устройство, на которое опирался передок полуприцепного средства с неведущими колесами. Поворот машины осуществлялся обычным рулевым колесом при помощи двух гидроцилиндров, изменявших степень взаимного отклонения передней и задней секции на угол более 90° в обе стороны.

Одноосный тягач МАЗ-529Е с агрегатом 8У237 и гидрокран для установки баллистической ракеты в шахтный колодец

Семейство МАЗ-529

Малоизвестно, что второй машиной после модели 528, разработанной в секретном СКБ-1 Минского автозавода, был одноосный дорожно-строительный тягач МАЗ-529 для эксплуатации в составе самоходного скрепера Д-357, изначально рассчитанный на военное применение. Его вы видите на заглавной фотографии статьи.

Это была первая работа Владимира Ефимовича Чвялева, будущего главного конструктора многоосных ракетовозов. В 1956 году его первенец получил 120-сильный двухтактный дизель ЯАЗ-204А от грузовика МАЗ-200, механическую четырехступенчатую коробку передач и бортовые редукторы в ступицах обоих колес. В 1958-м, по завершении приемочных испытаний, модернизированный вариант МАЗ-529В был передан для серийного производства на Могилевский автомобильный завод имени С. М. Кирова (МоАЗ).

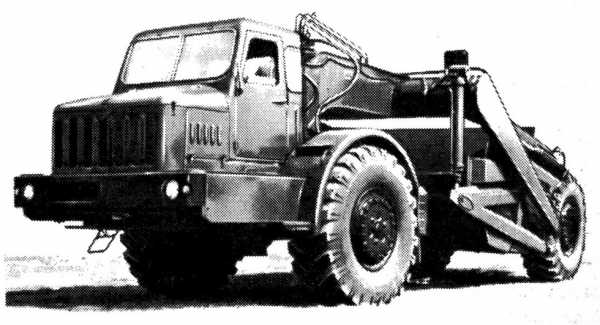

Опытный 120-сильный тягач МАЗ-529 в составе самоходного скрепера Д-357 (из архива МЗКТ)

Через год в Могилеве началась сборка базового и наиболее распространенного тягача МАЗ-529В с дизельным двигателем ЯАЗ-206А в 180 л.с., пятиступенчатой коробкой, цельнометаллической кабиной и огромными колесами с 28-дюймовыми шинами, жестко крепившимися к раме автомобиля. Его максимальная скорость с полной нагрузкой была ограничена максимумом в 40 км/ч. Автомобиль прошел государственные испытания в 21 НИИИ и был принят на вооружение Советской армии.

Серийный 180-сильный тягач МАЗ-529В с новым скрепером Д-357Г Многоцелевая 205-сильная машина МАЗ-529Е со скрепером Д-357Г

Впоследствии на МоАЗе создавали новые версии тягачей двойного назначения, принципиально не отличавшихся от базовой машины и служивших для работы в составе первого советского серийного самоходного скрепера Д-357Г и буксировки полуприцепной 20-тонной землевозной тележки Д-504. Для военных нужд наиболее важным стал более мощный вариант МАЗ-529Е с 205-сильным мотором ЯАЗ-206К, служивший в ракетных войсках.

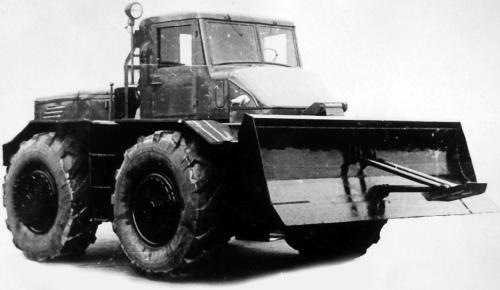

Модернизированный тягач МАЗ-529В с землевозной тележкой Д-504

Тягач МоАЗ-546П

В начале 1960-х годов в Могилеве была собрана пробная партия одноосных тягачей МоАЗ-546 с рессорной подвеской и обновленной внешностью. В 1969-м доработанный вариант МоАЗ-546П с дизелем ЯМЗ-238А мощностью 215 л. с. поступил в производство для замены 529-й серии. В составе скрепера Д-357П он применялся в народном хозяйстве и инженерно-строительных подразделениях Советской армии, а в РВСН продолжил исполнение основных функций предыдущих одноосных машин.

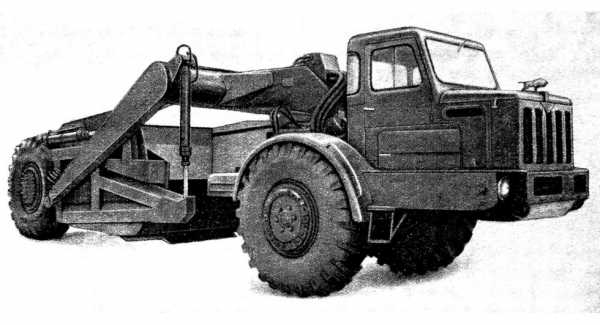

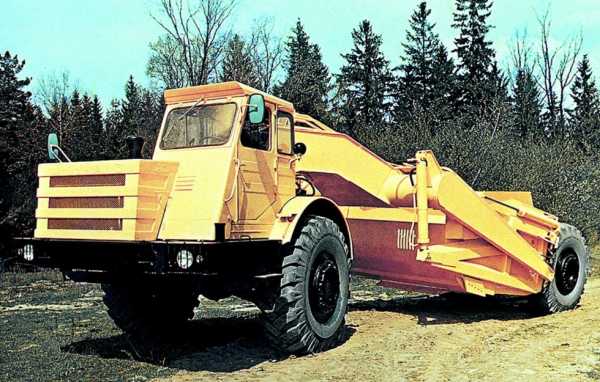

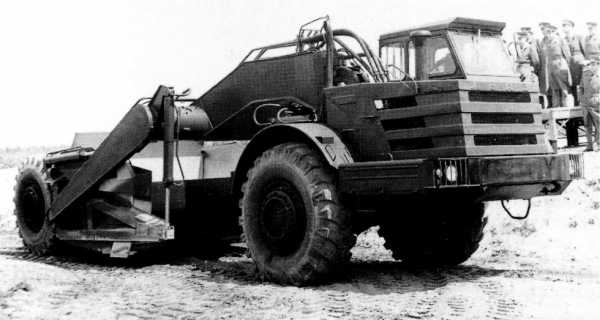

Многоцелевой скрепер Д-357П с 215-сильным тягачом МоАЗ-546П (из проспекта МоАЗ)

Самоходный скрепер Д-357П на демонстрационном показе в Народной армии ГДР

Ракетные установщики

Главным военным предназначением советских одноосных тягачей являлась буксировка секретных транспортно-установочных агрегатов (установщиков) для монтажа баллистических ракет на стартовые позиции. Они представляли собой длиннобазные автопоезда с двухосными низкорамными полуприцепами со сварной лонжеронной рамой, опиравшейся передней частью (хоботом) на сцепное устройство автомобиля.

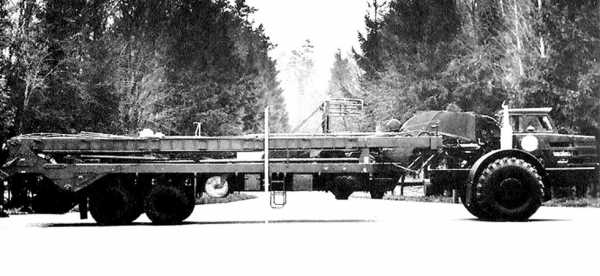

Полуприцепной агрегат 8У210 в транспортном положении с тягачом МоАЗ-546П

Для наземных комплексов их оборудовали портальной перегрузочной мачтой для подъема ракеты в вертикальное положение. В системах шахтного базирования служили более сложные конструкции, способные опускать ракету в пусковые колодцы. Устойчивость таких агрегатов обеспечивали выдвижные опоры и забетонированные в монтажную площадку стальные якоря.

Впервые установщики с одноосными тягачами начали применять для монтажа на наземную стартовую позицию массовых баллистических ракет Р-12 с термоядерными боезарядами. Для этого служил агрегат 8У210 с П-образной мачтой и системой тросовых полиспастов, работавший в сцепе с тягачами МАЗ-529В и МоАЗ-546П. В 1962 году в рамках операции «Анадырь» эти системы переправляли морским путем на Кубу, что стало причиной известного Карибского кризиса.

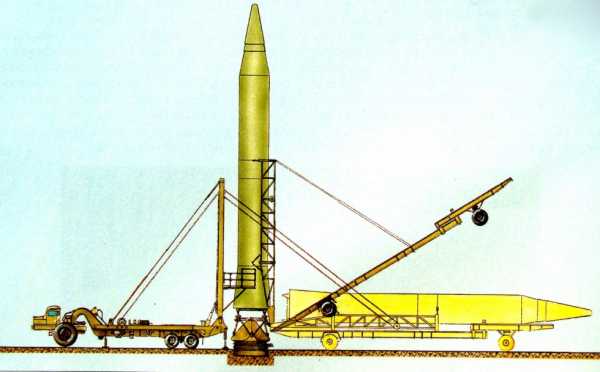

Установщик 8У210 на стартовой площадке при монтаже ракеты Р-12 Схема агрегата 8У210 при установке баллистической ракеты Р-12

Для работы с баллистическими ракетами Р-14 были созданы модернизированные машины 8У224 с более совершенной системой уравновешивания.

Установка ракеты Р-14 при помощи агрегата 8У224 с тягачом МАЗ-529В

На этапе применения новых баллистических ракет Р-12У и Р-14У шахтного базирования применялись установщики 8У237 с мощной подъемной телескопической конструкцией и продольными направляющими, по которым в шахтный колодец опускали транспортно-пусковой контейнер и ракетную боеголовку.

Вариант 8У224М оборудовали более сложной тросово-полиспастной системой перегрузки

Монтаж боеголовки ракеты Р-14У при помощи установщика 8У224М

Их развитием стал тяжелый транспортно-установочный агрегат 8Т178 с удлиненной раздвижной подъемной рамой для перевозки, сборки и перегрузки двухступенчатой межконтинентальной ракеты Р-36 на стационарную пусковую установку.



Ракета Р-36 на транспортно-установочном агрегате 8Т178 с тягачом МАЗ-529Е (из архива МЗКТ)

Схема установки межконтинентальной ракеты Р-36 в шахтный колодец комплекса 8П867

В соответствии с советско-американским Договором 1987 года о ликвидации ракет средней и меньшей дальности (РСМД) все комплексы с ракетами семейства Р-12/Р-14 вместе с установочными агрегатами были уничтожены. К тому времени эти устаревшие системы уже уступили место четырехосным седельным тягачам со специальными полуприцепами.

Машины обеспечения ракетных комплексов

На низкорамных одноосных платформах с тягачами МАЗ-529Е и МоАЗ-546П были созданы войсковые 10-тонные полуприцепные стреловые автокраны с гидроприводом рабочих органов, выполнявшие погрузочно-разгрузочные операции в разных подразделениях Советской армии. Наиболее распространенный вариант 8Т26 для РВСН применялся при перегрузке, сборке и установке баллистических ракет первого поколения.

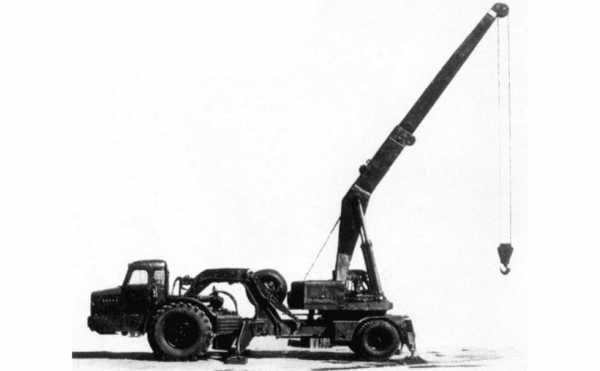

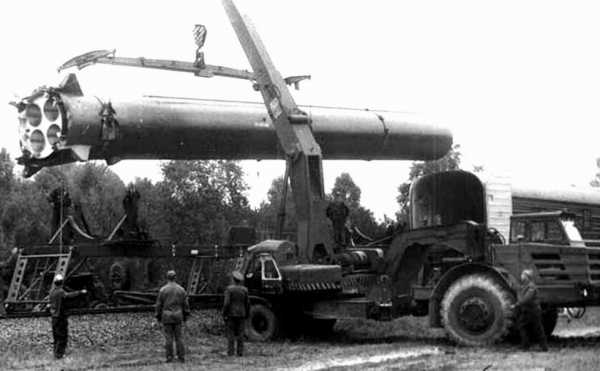

Войсковой кран 8Т26 с тягачом МАЗ-529Е (из архива НИИЦ АТ) Автокран 8Т26 с тягачом МоАЗ-546П на перегрузке ракеты Р-12У

Для доставки и раздачи ракетного топлива на стартовых позициях применялись специальные полуприцепные цистерны-заправщики 8Г132 с собственным насосным и контрольным оснащением.

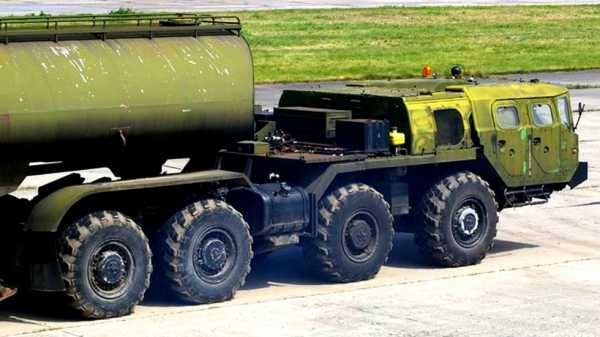

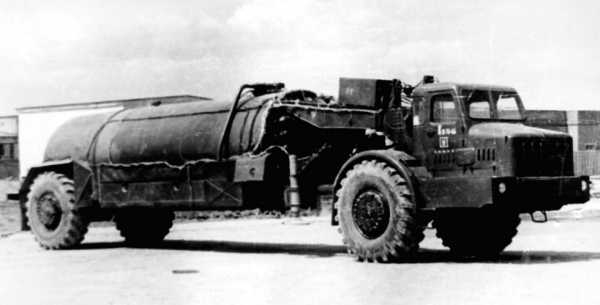

МАЗ-529Е с полуприцепным топливозаправщиком 8Г132 (из архива НИИЦ АТ)

МоАЗ-546П со специальным складским полуприцепом-фургоном СПС-2

Статьи / Военная техника

Гигант на обочине: секретный ракетный тягач «Оплот»

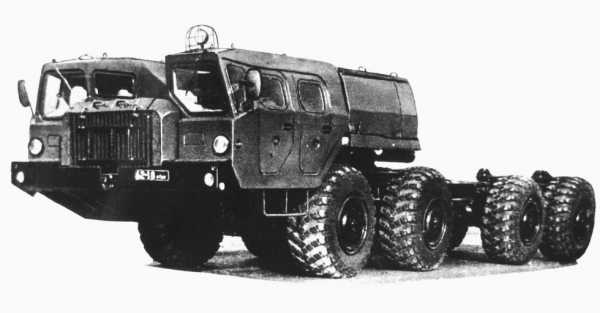

Какими бы совершенными и эффективными военными машинами ни были легендарные минские МАЗ-543, которым мы посвятили шесть предыдущих статей, время неотступно следовало за ними, доказывая необходимость их модернизации и...

26627 2 0

В 1970-е отслужившие свой срок установщики стали базой для специальных подвижных складов СПС с полуприцепными фургонами для доставки сменного оборудования и запасных частей ракетных комплексов «Пионер» и развертывания складских помещений в полевых условиях.

Аэродромные и железнодорожные машины

Когда интерес военных к одноосным тягачам снизился, их переориентировали на обслуживание крупных гражданских и военных аэропортов. Так появились мощные уборочные машины для очистки от мусора, снега, пыли, гололеда и последующего осушения взлетно-посадочных полос и рулежных дорожек аэродромов, испытательных центров и ракетодромов.

В 1970-е годы самой распространенной стала аэродромно-уборочная машина ДЭ-224, за один проход очищавшая полосу шириной более пяти метров. Ее рабочими органами являлись передний отвал, вращавшаяся щетка и газотурбинный двигатель от самолета Ил-18, создававший поток горячего воздуха для осушения очищенных полос. Производительность этой 31-тонной машины достигала 80 гектаров поверхности в час. Их построили более 20 единиц.

Аэродромно-уборочная машина ДЭ-224 с тягачом МоАЗ-546П (фото автора)

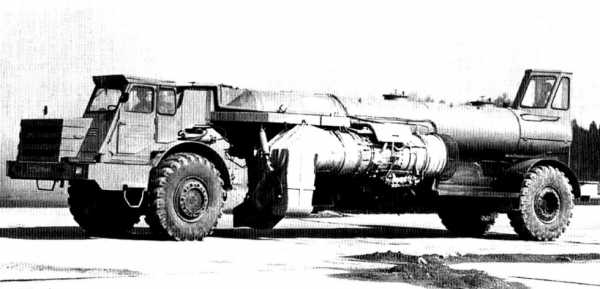

Опытная аэродромная машина ДЭ-229 с авиационным двигателем и кабиной управления

В 1978-м был создан опытный образец газоструйной уборочной машины ДЭ-229, расчищавшей аэродромные территории мощными потоками горячего воздуха от двух газотурбинных двигателей самолета Ту-124. В 1986 году на новой модели ДЭ-235 вернулись к автономному двигателю для привода щетки и воздушного вентилятора.

В 1980-е годы для железнодорожных войск Брянский завод № 192 собрал мобильный путеукладочный агрегат МПА с тягачом МоАЗ-546П, буксировавшим специальный полуприцеп с колесной тележкой, перемещавшейся по шпалам.

Полуприцепной железнодорожный путеукладчик МПА с тягачом МоАЗ-546П

Сзади к ней подцеплялась подвижная гусеничная опора с гидрокраном для изгибания рельсовых звеньев со шпалами и установки их на подготовленный участок пути. В свое время этот агрегат считался революционной советской разработкой, превосходившей зарубежные аналоги.

Тягачи КЗКТ-932 «Зауралец»

(фотографии из архива НИИЦ АТ)

В 1963 году по заданию Минобороны СССР Курганский завод колесных тягачей (КЗКТ) собрал два опытных тягача КЗКТ-932 или «Зауралец-932», которыми планировалось заменить семейство МАЗ-529. Первый двухосный вариант Э932 и одноосный 2Э932, унифицированные с тягачами МАЗ-537, оборудовали 360-сильным дизельным двигателем V12 и гидромеханической коробкой передач.

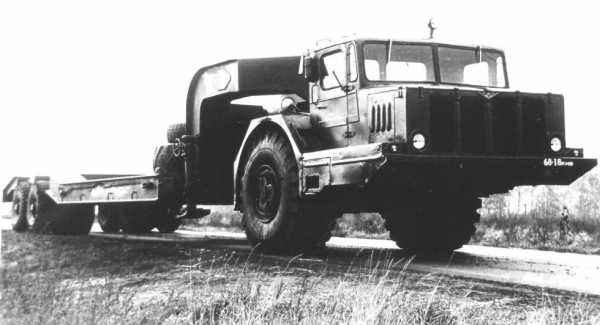

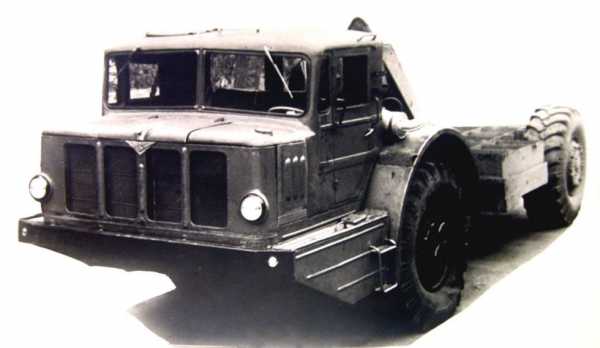

Экспериментальный 360-сильный двухосный тягач КЗКТ-Э932 «Зауралец»

К их техническим новинкам относились дисковые колесные тормоза, независимая гидропневматическая подвеска и воздушный нагнетатель, создававший в кабинах избыточное давление для защиты от отравляющих веществ. На испытаниях в тягачах обнаружилось 217 неполадок и дефектов, что заставило прекратить их досрочно.

Зимой 1967–1968 годов появились две модернизированные версии КЗКТ-932А («Зауралец-932А») разной конструкции. Образец 3Э932 был оснащен механическим приводом колес полуприцепа, вариант 4Э932 получил электрическую трансмиссию. По результатам очередных испытаний первую машину забраковали, а наиболее перспективным был признан «электрический» автопоезд 4Э932.

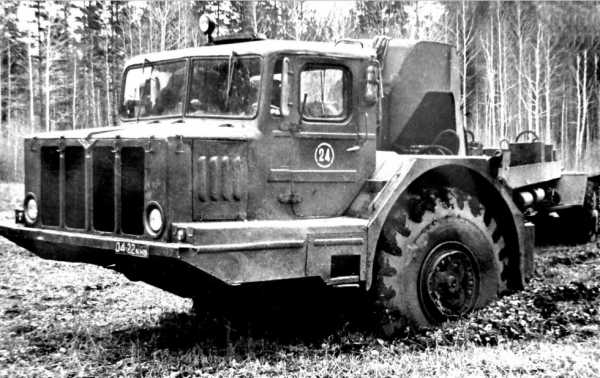

Одноосный тягач КЗКТ-4Э932 «Зауралец-932А» с механическим приводом колес полуприцепа

По машине КЗКТ-4Э932, помимо штатного дизеля, смонтировали электрогенератор мощностью 85 кВт, подававший ток на тяговый электромотор полуприцепа, вращавший систему редукторов, главные передачи обоих мостов и колесные редукторы. И в этом варианте во время испытаний обнаружили немало дефектов и случаев несоблюдения военных требований. Так, снаряженная масса тягача в 13,3 тонны превышала проектное задание более чем на одну тонну, а груженый автопоезд оказался непозволительно тяжелым – 52 тонны.



Второй опытный образец тягача «Зауралец-932А» с электрической трансмиссией

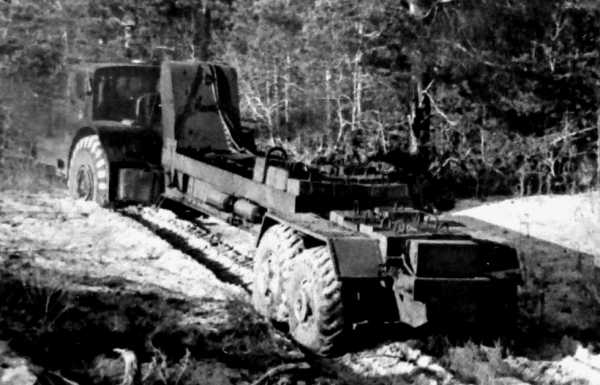

Дорожные испытания тягача КЗКТ-4Э932 с электроприводом колес полуприцепа

Испытания 16-метрового «электрического» автопоезда «Зауралец-932А» на местности

Скромные проектные и производственные возможности КЗКТ не позволили продолжить доработку проекта «Зауралец». В мае 1969-го он был закрыт.

Автор выражает благодарность за предоставленные материалы
Ю. Д. Бабушкину,
члену редколлегии каталогов «Оружие России 1996–1997».

www.kolesa.ru
