Строительство: три главных коэффициента песка

Песок как природный материал может иметь разный состав и свойства. Это важно учитывать при проектировании и строительстве. Свойства песка отражают их показатели – коэффициенты уплотнения, фильтрации и разрыхления.

Коэффициент уплотнения

Благодаря порам между частицами, песок может иметь разную плотность. Разработка и погрузка уменьшает её, транспортировка, укатка, трамбовка – увеличивают. Заранее рассчитать эти изменения и помогает коэффициент уплотнения (Купл). Как его вычисляют? Высушив пробу песка, делят её массу на объём и узнают изначальную плотность. А в справочных таблицах есть полученные в лабораториях показатели максимальной плотности. Отношение первой величины ко второй и есть коэффициент уплотнения. Эта отвлечённое число (от 0 до 1), не имеющее единицы измерения.

 Для чего важно знать Купл? В проектной документации сооружения обязательно указывается, каким он должен быть в каждом конкретном случае. И исполнителю работ  необходимо уплотнить слой песка до заданной величины.

 На практике часто используется коэффициент относительного уплотнения. Это отношение плотности сухого, уплотнённого до нужной величины песка, к его исходной плотности (например, при погрузке в карьере). Зная этот коэффициент, можно рассчитать реальное количество закупаемого материала, а значит, и транспортные расходы, продолжительность работ и др.

Коэффициент фильтрации

Благодаря пористости песка, влага проникает через его слой довольно свободно. Недаром даже сложилась поговорка: «как вода в песок». Вода движется сквозь разные типы песка с разной скоростью. Эту скорость и отражает коэффициент фильтрации (Кф). Он показывает, сколько метров в сутки проходит влага в данном песке. Стандартные величины Кф приведены в справочниках.

Учесть Кф особенно важно, если слой песка используют для дренирования и защиты от промерзания (основание проезжей части и обочины дорог, садово-парковые дорожки), для очистки сточных вод. Для этих целей, кстати, нужен песок с высоким Кф.

Водопроницаемость песка зависит от размера его частиц, количества и характера примесей. Мелкие частицы глины, пыли, заполняя поры, тормозят продвижение влаги. У крупнозернистого, хорошо промытого прибрежного речного песка Кф=5–20 м/сутки, тогда как у песка из карьера показатель намного ниже (Кф=0,5–7 м/сутки).

Зная Кф, можно оценить и пригодность песка для строительных смесей. Низкий Кф означает большое количество примесей, снижающих качество песка. Песок с высоким Кф дороже, имеет смысл выбирать его для изготовления бетона, тротуарной плитки, кладки кирпича, устройства стяжек. Если Кф невысок, песок вполне пригоден для пластичных штукатурных смесей, поднятия уровня земельного участка, засыпки ям и траншей. К тому же, такой песок дешевле.

Коэффициент разрыхления

В ходе работ с песком его масса не только уплотняется, но и разрыхляется. Во время выемки из карьера, рытье котлована и т. п. объём песка увеличивается. Учесть это при проектировании и выполнении работ помогает коэффициент разрыхления (Кр). Вычисляется он в процентах как отношение объёма рыхлого грунта к его первоначальному объёму. Величина Кр зависит от состава песка, его изначальной плотности и влажности (у влажного песка она выше).

Как правило, для расчётов берут из справочников готовый, уже вычисленный специалистами коэффициент. Чтобы рассчитать объём рыхлого песка, нужно знать его объём в уплотнённом состоянии.

Пример. Необходимо рассчитать транспортные расходы на перевозку песка, изъятого при разработке прямоугольного котлована с вертикальными стенками. Размеры котлована: 15 х 30 м, глубина 3 м, грунт – влажный песок. Задача решается так:

  • определяем объём котлована: V=15 х 30 х 4 =180 (м?). Это объём изымаемого грунта в естественном состоянии;
  • находим в справочнике Кр для влажного песка = 1,1–1,25%. Принимаем его, допустим, за 1,2%.
  • рассчитываем объём разработанного разрыхлённого песка: V1 = 180 х 1,2 = 216 (м?). Это и есть реальный объём песка, который предстоит вывезти.

Нередко Кр называют коэффициентом начального разрыхления и используют ещё и коэффициент остаточного разрыхления (Ко). Он показывает, насколько больше по сравнению с природным состоянием будет объём слежавшегося и уплотнённого песка. Ко применяют, когда песок собираются складировать, засыпать им траншеи и др.



Коэффициент разрыхления грунта – Энциклопедия по машиностроению XXL

Средняя работа операции копания при расчетном коэффициенте наполнения ковша, равном коэффициенту разрыхления грунта, составит  [c.216]

Принимаем коэффициент наполнения ковшей = 0,9 коэффициент разрыхления грунта (согласно табл. 7.1) Гр = 1,3. При условии достаточной мощности привода технически возможную производительность найдем по формуле (7.2)  [c.235]

Коэффициент разрыхления грунта 201 Коэффициент трансформации 70 Коэффициент трения 39 Коэффициент уплотнения грунта 201, 268 Кран-балки 184 Краны 139, 161  [c. 366]


Таблица 115 Коэффициент разрыхления грунта
Промерзание грунта увеличивает сопротивление резанию и копанию и увеличивает коэффициент разрыхления грунта в 1,5—  
[c.256]

Кр — коэффициент разрыхления грунта (табл. 9)  [c.30]

В мягких грунтах забой разрабатывают прямой лопатой так, чтобы каждое последующее резание несколько перекрывало предыдущее (рис. 29). Величина перекрывания а возрастает с увеличением толщины стружки, высоты забоя и коэффициента разрыхления грунта.  [c.86]

Ср — коэффициент разрыхления грунта  [c.412]

Коэффициент влияния разрыхления грунта /[c.294]

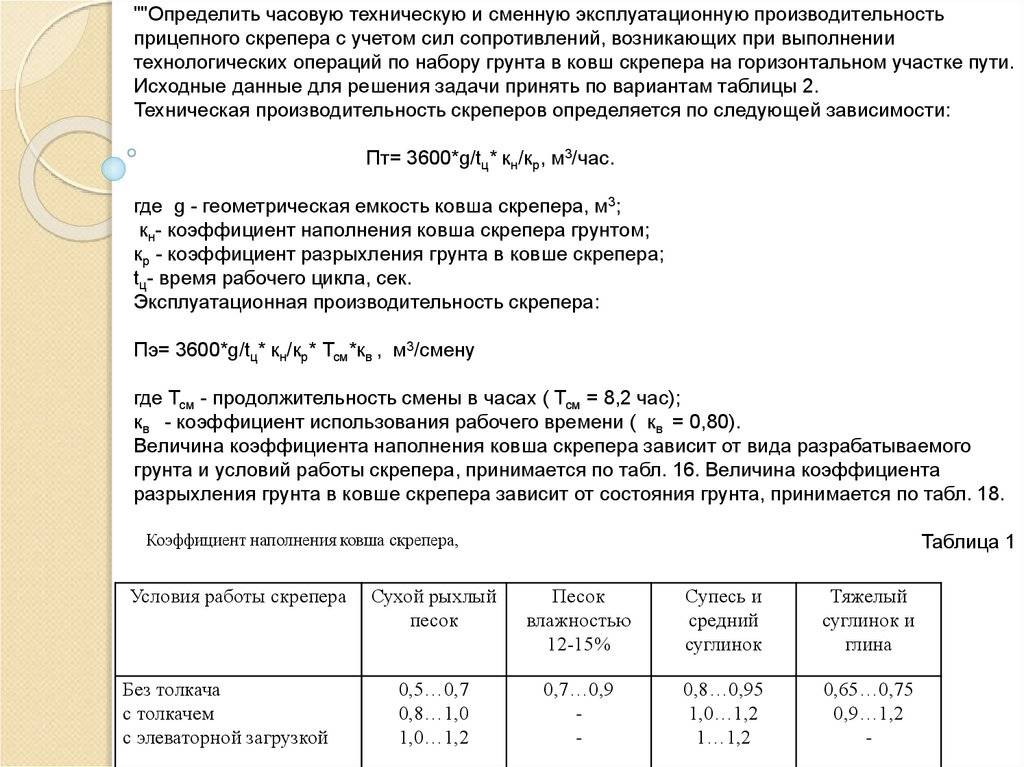

Здесь k — коэффициент наполнения ковша ftp— коэффициент разрыхления грунта — коэффициент влияния трудности разработки.[c.189]

Кр – коэффициент разрыхления грунта Ку – коэффициент, учитывающий уклон местности.  [c.5]

Воронки обрушения образуются в породах с низким коэффициентом разрыхления, близким к единице, как, например, в аллювиальных грунтах Невадского полигона (рис. 22). При взрывах в крепких породах, подобных граниту, с коэффициентом разрыхления 1,3—1,5, если приведенные ЛНС значительно превышают оптимальный диаметр и глубины видимых воронок быстро достигают нулевых значений, то вместо воронок обрушения образуются выступающие над первоначальным уровнем поверхности купола дробленой породы (рис. 23).  

[c.57]

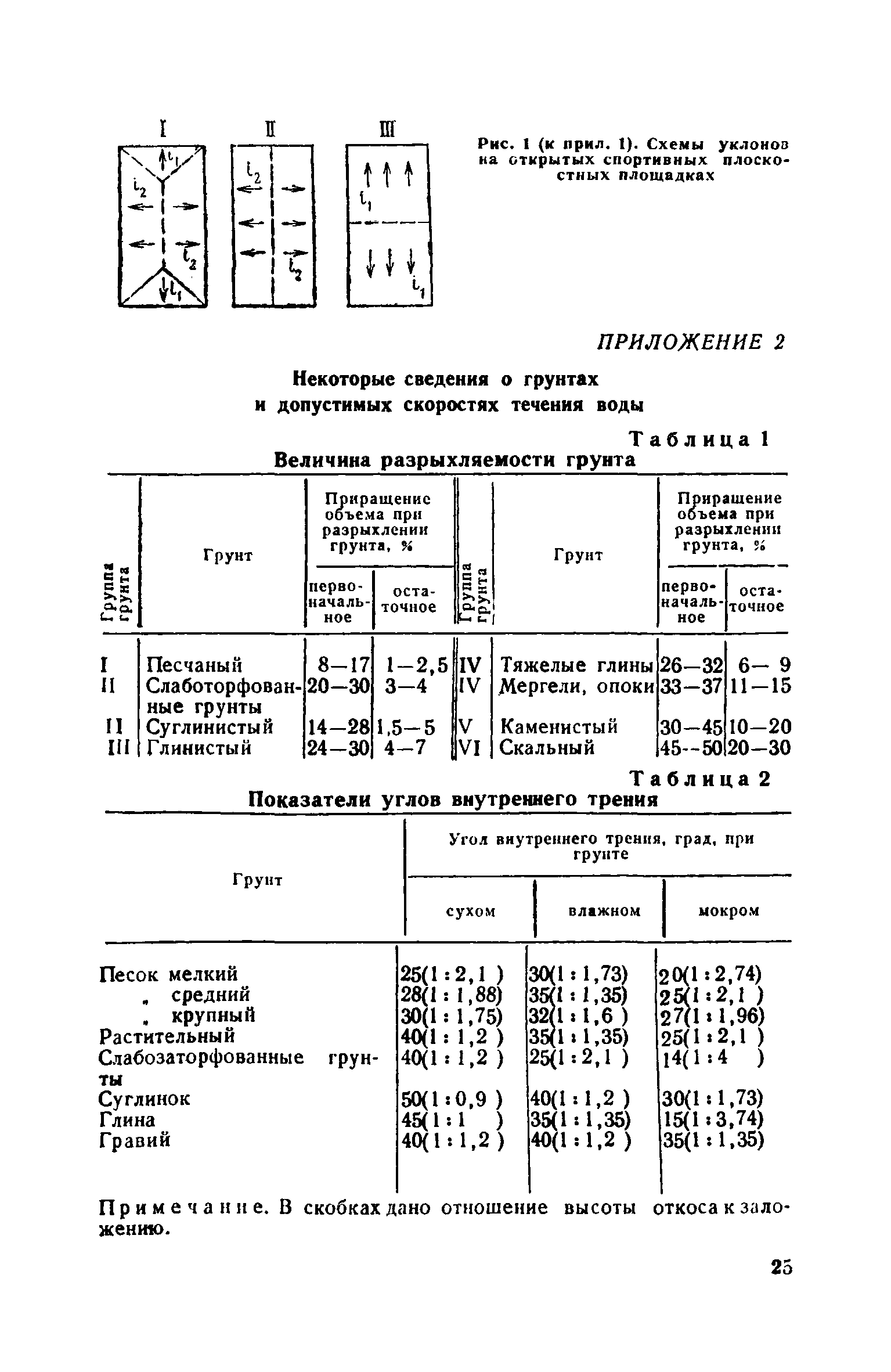

При разработке грунты увеличиваются в объеме за счет образования пустот между кусками. Степень такого увеличения объема оценивают коэффициентом разрыхления, равным отношению объема определенной массы грунта после разработки к ее объему до разработки (табл. 7.1). Значения коэффициента разрыхления колеблются от 1,08. .. 1,15 для песков до 1,45. .. 1,6 для мерзлых грунтов и скальных пород. После укладки грунта в отвалы и естественного или принудительного уплотнения степень их разрыхления уменьшается. Ее оценивают коэффициентом остаточного разрыхления (от 1,02. .. 1,05 для песков и суглинков до 1,2. .. 1,3 для скальных пород).  

[c.202]

Коэффициент динамичности 36 Коэффициент остаточного разрыхления грунта 201  [c.366]

Коэффициент, учитывающий разрыхление грунта  [c.237]

Коэффициент разрыхления /fep Категория грунта  [c.240]

Коэффициент разрыхления грунта вводится в формулу производительности потому, что она должна отражать фактическое количество разработанного грунта, или, как говорят, объем грунта в плотном теле . Коэффициент использования машиньг по времени показывает отношение времени чистой работы к общему затраченному времени. Так, если, например, коэффициент равен 0,8, это значит, что 8/10 всего рабочего времени машина была использована на разработке грунта, а 2/10 — простаивала.

[c.91]


III – 9,44 IV – 13,73 V – 17,38 VI – 23,40 VII – 26,88 VIII – 33,14 масса скрепера = 25400 кг, в т. ч. тягача = II550 кг вместимость ковща q = 12 м ширина резания В = 3,03 м наибольшее заглубление 250 мм толщина отсыпаемого слоя = 450 мм разрабатываемый грунт – суглинок плотностью у = 1,7 т/м , коэффициент разрыхления кр = 1,3, удельное сопротивление резанию = 95 кПа участок разработки горизонтальный суммарная протяженность трассы транспортирования без уклонов – 1,6 км, с подъемами 8° – 0,5 км, со спусками 10° -0,9 км.  [c.244]

Коэффициент уплотнения песка при трамбовке и транспортировке, таблица

Все нерудные сыпучие стройматериалы обладают пористой структурой — между частицами, из которых они состоят, находятся полости, наполненные воздухом. Поэтому любое длительное или сильное механическом воздействии меняет их плотность за счет удаления воздуха из пор или насыщения газом, то есть плотность постоянно меняется.

Это имеет значение для точных расчетов требуемого количества, особенно когда по технологии необходимо уплотнение.

Оглавление:

  1. Описание показателя
  2. От чего зависит коэффициент?
  3. Плотность песчаного грунта

Что такое уплотнение?

Песок может быть и основой грунта. При любых земляных работах (рытье траншей или котлованов, трамбовка их дна) на песчаной почве также происходит изменение плотности. В строительстве для расчетов используют следующие параметры: насыпную плотность — отношение веса к объему в неутрамбованном состоянии; коэффициент уплотнения.

КУпл показывает, во сколько раз уменьшился объем после какого-либо механического воздействия. Его применяют во время выполнения следующих видов работ:

  • устройство фундаментных подушек;
  • подсыпка при строительстве или ремонте дорог;
  • обратная засыпка траншей, их трамбовка;
  • заполнение емкостей;
  • определение соотношения компонентов различный строительных растворов или смесей.

Типы воздействий, которые меняют насыпную плотность:

  • рыхление, промывка в процессе добычи;
  • сила тяжести во время хранения;
  • рыхление при погрузке на транспорт;
  • тряска в процессе перевозки;
  • трамбовка;
  • рыхление во время обратной засыпки траншей или котлованов.

При расчетах необходимо учитывать, что параметр многократно подвергается изменениям.

Стандартная величина КУпл

Коэффициент уплотнения обязательно должен быть указан в документах при покупке любого песка. Особенно важен этот показатель, если цена установлена за единицу объема (м3) товара. Транспортировка его к заказчику неизбежно сопровождается трамбовкой. Для расчетов необходимого количества для конкретного вида работ нужно точно знать, на сколько меняется объем. Стандартный КУпл строительного песка — от 1,05 до 1,3. На эту цифру умножают требуемый объем. То есть, чтобы получить 1м3, заказывают от 1,05 до 1,3 м3.

От чего зависит:

  • Место и способ добычи. Речной песок отличается от карьерного однородностью и более крупным размером частиц, что снижает значение параметра. То есть при транспортировке, прочих действиях его трамбовка меньше, чем у добытого в карьере.
  • Количество примесей. Чем их меньше, тем больше показатель уплотнения.
  • Вид транспорта. Минимальная трамбовка происходит, если его доставляют по морю, немного больше меняется объем при применении железных дорог, максимальная — во время перевозок автотранспортом.
  • Расстояние. Длительность тряски во время перевозке напрямую связана с изменением объема сыпучего материала. Если нужна транспортировка на большие расстояния, делают запас не менее 30 % (КУпл 1,3).
  • Тип оборудования. Если приходится уплотнять грунт ручными приспособлениями, то КУпл меньше, чем при использовании вибротрамбовок, виброплит или катков.
  • Влажность. У сырого песка поры между частицами заполняются каплями воды, поэтому плотность под воздействием любых факторов меняется незначительно.

При земляных работах пользуются специальной таблицей с нормами КУпл.

Тип работ Значение
Засыпка пазух 0,98
Обратная засыпка траншей 0,98
Обратная засыпка котлованов 0,95
Ремонтные у дорог 0,98-1

Приведенный параметр используют не так, как КУпл при учете потерь объема после перевозки — необходимое количество не умножают, а делят на коэффициент.

Возможно, вас заинтересует статья Значения плотности для различных видов песка.

Коэффициент уплотнения песчаного грунта

Отношение фактической его плотности (в сухом виде) к максимально возможной.

Толщина слоя, см 0 0,05-0,20 от 0,20
до 200 0,91 0,93 0,94
от 200 до 400 0,92 0,94 0,95
от 401 до 600 0,93 0,95 0,96
от 601 0,94 0,96 0,97

Указанными параметрами пользуются так же, как при расчетах засыпки или ремонтных работах.

Есть еще одна используемая величина — коэффициент относительного уплотнения. Это показатель отношения требуемой плотности грунта, рассчитанной с учетом КУпл, к принятой при вычислении объемов.




Коэффициенты уплотнения сыпучих материалов для строительства

Сущность определения коэффициента уплотнения гравия, песка, щебня и керамзита можно кратко охарактеризовать следующим образом. Это величина, равная отношению плотности сыпучего стройматериала к его максимальной плотности.

Данный коэффициент для всех сыпучих тел различается. Его средняя величина для удобства пользования закреплена в нормативных актах, соблюдение которых обязательно для всех строительных работ. Поэтому, если потребуется, например, узнать, какой коэффициент уплотнения песка, достаточно будет просто заглянуть в ГОСТ и найти требуемое значение.

Важное замечание: все величины, приведенные в нормативных актах, являются усредненными и могут изменяться в зависимости от условий транспортировки и хранения материала.

Необходимость учета коэффициента уплотнения обусловлена простым физическим явлением, знакомым практически каждому из нас. Для того чтобы понять сущность этого явления, достаточно вспомнить, как ведет себя вскопанная земля. Поначалу она рыхлая и достаточно объемная. Но если на эту землю взглянуть через несколько дней, то уже станет заметно, что грунт «осел» и уплотнился.

То же самое происходит и со строительными материалами. Сначала они лежат у поставщика в утрамбованном собственным весом состоянии, затем при погрузке происходит «взрыхление» и увеличение объема, а потом, после выгрузки на объекте, снова происходит естественная трамбовка собственным весом. Помимо массы, на материал будет воздействовать атмосфера, а точнее, ее влажность. Все эти факторы учтены в соответствующих ГОСТах.

Строительные материалы при длительном хранении уплотняются под собственным весом

Щебень, доставляемый автомобильным или железнодорожным транспортом, взвешивают на весах. При поставке водными видами транспорта вес высчитывается по осадке судна.



Как правильно пользоваться коэффициентом

Важным этапом любых строительных работ становится составление всех смет с обязательным учетом коэффициентов уплотнения сыпучих материалов. Это необходимо делать для того, чтобы заложить в проект правильное и необходимое количество стройматериалов и избежать их переизбытка или нехватки.

Как же правильно воспользоваться коэффициентом? Нет ничего проще. Например, для того, чтобы узнать, какой объем материала получится после утряски в кузове самосвала или в вагоне, необходимо найти в таблице требуемый коэффициент уплотнения грунта, песка или щебня и разделить на него закупленный объем продукции. А если требуется узнать объем материалов до перевозки, то надо будет произвести не деление, а умножение на соответствующий коэффициент. Допустим, если куплено у поставщика 40 кубометров щебня, то, значит, в процессе транспортировки это количество превратится в следующее: 40 / 1,15 = 34,4 кубометра.

Таблица коэффициентов уплотнения сыпучих строительных материалов
Вид материала Купл (коэффициент уплотнения)
ПГС (песчано-гравийная смесь) 1.2 (ГОСТ 7394-85)
Песок для строительных работ 1.15 (ГОСТ 7394-85)
Керамзит 1.15 (ГОСТ 9757-90)
Щебень (гравий) 1.1 (ГОСТ 8267-93)
Грунт 1.1-1.4 (по СНИП)
Все значения, приведенные в таблице, являются среднестатистическими и могут варьироваться в зависимости от конкретных условий доставки, хранения и состава материала.



Работы, связанные с полной цепочкой перемещения песчаных масс со дна карьера до строительной площадки, должны производиться с учетом относительного коэффициента запаса песка и грунта на уплотнение. Это величина, показывающая отношение весовой плотности твердой структуры песка к его весовой плотности на участке отгрузки поставщика. Чтобы определить необходимое количество песка, обеспечивающее запланированный объем, нужно этот объем умножить на коэффициент относительного уплотнения.

Помимо знания относительного коэффициента, приведенного в таблице, правильное использование ГОСТа подразумевает обязательный учет следующих факторов доставки песка на строительную площадку:

  • физические свойства и химический состав материала, присущие определенной местности;
  • условия перевозки;
  • учет климатических факторов в период доставки;
  • получение в лабораторных условиях величин максимальной плотности и оптимальной влажности.

Уплотнение песчаных оснований

Данный вид работ необходим при обратной засыпке. Например, это нужно после того, как установлен фундамент и теперь требуется заполнить грунтом или песком образовавшийся промежуток между внешним контуром конструкции и стенками котлована. Процесс производится с помощью специальных трамбовочных устройств. Коэффициент уплотнения песчаного основания равняется примерно 0,98.

Процесс уплотнения грунта трамбовочным устройством

Коэффициент для бетонных смесей

Бетонная смесь, как и любой другой строительный материал, монтируемый методом засыпания или заливки, требует дальнейшего уплотнения для получения необходимой плотности, а значит, и надежности конструкции. Бетон уплотняют вибраторами. Коэффициент уплотнения бетонной смеси при этом берется в пределах от 0,98 до 1.

таблица расчет плотности, ПГС при трамбовке глины, определение при обратной засыпке грунта

Коэффициент уплотнения необходимо определять и учитывать не только в узконаправленных сферах строительства. Специалисты и обычные рабочие, выполняющие стандартные процедуры использования песка, постоянно сталкиваются с необходимостью определения коэффициента.

Коэффициент уплотнения активно используется для определения объема сыпучих материалов, в частности песка,
но тоже относится и к гравию, грунту. Самый точный метод определения уплотнения – это весовой способ.

Широкое практическое применение не обрел из-за труднодоступности оборудования для взвешивания больших объемов материала или отсутствия достаточно точных показателей. Альтернативный вариант вывода коэффициента – объемный учет.

Единственный его недостаток заключается в необходимости определения уплотнения на разных стадиях. Так рассчитывается коэффициент сразу после добычи, при складировании, при перевозке (актуально для автотранспортных доставок) и непосредственно у конечного потребителя.

Факторы и свойства строительного песка

Коэффициент уплотнения – это зависимость плотности, то есть массы определенного объема, контролируемого образца к эталонному стандарту.

Эталонные показатели плотности выводятся в лабораторных условиях. Характеристика необходима для проведения оценочных работ о качестве выполненного заказа и соответствии требованиям.

Для определения качества материала используются нормативные документы, в которых прописано эталонные значения. Большинство предписаний можно найти в ГОСТ 8736-93, ГОСТ 7394-85 и 25100-95 и СНиП 2.05.02-85. Дополнительно может оговариваться в проектной документации.

В большинстве случаев коэффициент уплотнения составляет 0,95-0,98 от нормативного значения.

Вид работ Коэффициент уплотнения
Повторная засыпка котлованов 0,95
Заполнение пазух 0,98
Обратное наполнение траншей 0,98
Ремонт траншей вблизи дорог с инженерными сооружениями 0,98 – 1

«Скелет» – это твердая структура, которая имеет некоторые параметры рыхлости и влажности. Объемный вес обычно рассчитывается на основании взаимозависимости массы твердых частиц в песке, и той, которую бы приобрела смесь, если бы вода занимала всё пространство грунта.

Лучшим выходом для определения плотности карьерного, речного, строительного песка является проведение лабораторных исследований на основании нескольких проб взятых у песка. При обследовании грунт поэтапно уплотняют и добавляют влагу, это продолжается до достижения нормированного уровня влажности.

После достижения максимальной плотности определяется коэффициент.

Коэффициент относительного уплотнения

Выполняя многочисленные процедуры по добыванию, транспортировке, хранению, очевидно, что насыпная плотность несколько меняется. Это связано с трамбовкой песка при перевозке, длительное нахождение на складе, впитывание влаги, изменение уровня рыхлости материала, величины зерен.

В большинстве случаев проще обойтись относительным коэффициентом – это отношение между плотностью «скелета» после добычи или нахождения на складе к той, которую он приобретает доходя до конечного потребителя.

Зная норму какой характеризуется плотность при добыче, указывается производителем, можно без проведения постоянных обследований определять конечный коэффициент грунта.

Информация об этом параметре должна быть указана в технической, проектной документации. Определяется путем расчетов и соотношения начальных и конечных показателей.

Плотность

Такой метод подразумевает регулярные поставки от одного производителя и отсутствие изменений в каких-либо переменных. То есть транспортировка происходит одинаковым методом, карьер не изменил свои качественные показатели, длительность пребывания на складе приблизительно одинаковая и т.д.

Для выполнения расчетов необходимо учитывать такие параметры:

  • характеристики песка, основными считаются прочность частиц на сжатие, величина зерна, слеживаемость;
  • определение максимальной плотности материала в лабораторных условиях при добавлении необходимого количества влаги;
  • насыпной вес материала, то есть плотность в естественной среде расположения;
  • тип и условия транспортировки. Наиболее сильная утряска у автомобильного и железнодорожного транспорта. Песок менее подвергается уплотнению при морских доставках;
  • погодные условия при перевозке грунта. Нужно учитывать влажности и вероятность воздействия со стороны минусовых температур.

Как посчитать плотность во время добычи из котлована

В зависимости от типа котлована, уровня добычи песка, его плотность также изменяется. При этом важное значение играет климатическая зона, в который проводятся работы по добыче ресурса. Документами определяется следующие коэффициенты в зависимости от слоя и региона добычи песка.

Уровень земляного полотна Глубина слоя, м С усовершенствованным покрытием Облегченные или переходные покрытия
Климатические зоны
I-III IV-V II-III IV-V
Верхний слой Менее 1,5 0,95-0,98 0,95 0,95 0,95
Нижний слой без воды Более 1,5 0,92-0,95 0,92 0,92 0,90-0,92
Подтапливаемая часть подстилающего слоя Более 1,5 0,95 0,95 0,95 0,95

В дальнейшем на этом основании можно рассчитать плотность, но нужно учесть все воздействия на грунт, которые меняют его плотность в одном или другом направлении.

При трамбовке материала и обратной засыпке

Обратная засыпка – это процесс заполнения котлована, предварительно вырытого, после возведения необходимых строений или проведения определенных работ. Обычно засыпается грунтом, но кварцевый песок используется также часто.

Трамбовка считается необходимым процессом при этом действии, так как позволяет вернуть прочность покрытию.

Для выполнения процедуры необходимо иметь специальное оборудование. Обычно используется ударные механизмы или те, что создают давление.

Обратная засыпка

В строительстве активно применяются виброштамп и вибрационная плита различного веса и мощности.

Вибрационная плита

Коэффициент уплотнения также зависит от трамбовки, она выражена в виде пропорции. Это необходимо учитывать, так как при увеличении уплотнения одновременно уменьшается объемная площадь песка.

Стоит учитывать, что все виды механического, наружного уплотнения способны воздействовать только на верхний слой материала.

Основные виды и способы уплотнения и их влияние на верхние слои грунта представлены в таблице.

Тип уплотнения Количество процедур по методу Проктора 93% Количество процедур по методу Проктора 88% Максимальная толщина обрабатываемого слоя, м
Ногами 3 0,15
Ручной штамп (15 кг) 3 1 0,15
Виброштамп (70 кг) 3 1 0,10
Виброплита – 50 кг 4 1 0,10
100 кг 4 1 0,15
200 кг 4 1 0,20
400 кг 4 1 0,30
600 кг 4 1 0,40

Для определения объема материала для засыпки необходимо учесть относительный коэффициент уплотнения. Это связано с изменением физических свойств котлована после вырывания песка.

При заливке фундамента необходимо знать правильные пропорции песка и цемента. Перейдя по ссылке ознакомитесь с пропорциями цемента и песка для фундамента.

Цемент является специальным сыпучим материалом, который по своему составу представляет минеральной порошок. Тут о различных марках цемента и их применении.

При помощи штукатурки увеличивают толщину стен, из за чего увеличивается их прочность. Здесь узнаете, сколько сохнет штукатурка.

Извлекая карьерный песок тело карьера становится более рыхлым и поэтапно плотность может несколько уменьшаться. Необходимо проводить периодические проверки плотности с помощью лаборатории, особенно при изменении состава или расположения песка.

Более подробно о уплотнении песка при обратной засыпке смотрите на видео:


При этом проводится несколько замеров, исходя из количества предоставленных проб на проверку. Результаты не должны быть с расхождением более 0,02 г/см3. В случае большого расхода полученных данных выводится средне арифметическое число.

Смета и подсчеты материалов, их коэффициентов – это основная составляющая часть строительства любых объектов, так как помогает понять количество необходимого материала, а соответственно затраты.

Для правильного составления сметы необходимо знать плотность песка, для этого используется информация предоставленная производителем, на основании обследований и относительный коэффициент уплотнения при доставке.

Из-за чего изменяется уровень сыпучей смеси и степень уплотнения

Песок проходит через трамбовку, не обязательно специальную, возможно в процессе перемещения. Посчитать количество материала полученного на выходе достаточно сложно, учитывая все переменные показатели. Для точного расчета необходимо знать все воздействия и манипуляции, проведенные с песком.

Конечный коэффициент и степень уплотнения зависит от разнообразных факторов:

  • способ перевозки, чем больше механических соприкосновений с неровностями, тем сильнее уплотнение;
  • длительность маршрута, информация доступна для потребителя;
  • наличие повреждений со стороны механических воздействий;
  • количество примесей. В любом случае посторонние компоненты в песке придают ему больший или меньший вес. Чем чище песок, тем ближе значение плотности к эталонному;
  • количество попавшей влаги.

Сразу после приобретения партии песка, его следует проверить.

Какие пробы берут для определения насыпной плотности песка для строительства

Нужно взять пробы:

  • для партии менее 350 т – 10 проб;
  • для партии 350-700 т – 10-15 проб;
  • при заказе выше 700 т – 20 проб.

Полученные пробы отнести в исследовательское учреждение для проведения обследований и сравнения качества с нормативными документами.

Заключение

Необходимая плотность сильно зависит от типа работ. В основном уплотнение необходимо для формирования фундамента, обратной засыпки траншей, создания подушки под дорожное полотно и т.д. Необходимо учитывать качество трамбовки, каждый вид работы имеет различные требования к уплотнению.

В строительстве автомобильных дорог часто используется каток, в труднодоступных для транспорта местах используется виброплита различной мощности.

Так для определения конечного количества материала нужно закладывать коэффициент уплотнения на поверхности при трамбовке, данное отношение указывается производителем трамбовочного оборудования.

Всегда учитывается относительный показатель коэффициента плотности, так как грунт и песок склонны менять свои показатели исходя из уровня влажности, типа песка, фракции и других показателей.

Грунты, земля, песок и другие сыпучие породы – сыпучие материалы. Показатели разрыхления, усадки и плотности грунтов и пород. Усадка и разрыхление, нагрузки. Углы откоса, отвала. Высоты уступов, отвалов.


Таблицы DPVA.ru – Инженерный Справочник



Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Материалы  / / Грунты, земля, песок и другие сыпучие породы – сыпучие материалы. Показатели разрыхления, усадки и плотности грунтов и пород. Усадка и разрыхление, нагрузки. Углы откоса, отвала. Высоты уступов, отвалов.


  Вы сейчас находитесь в каталоге:    Материалы

Поделиться:

Поиск в инженерном справочнике DPVA. Введите свой запрос:

Дополнительная информация от Инженерного cправочника DPVA, а именно – другие подразделы данного раздела:

  • Сопротивление материалов. Сопромат. Таблицы строительных конструкций.
  • Таблицы применимости материалов. Химическая стойкость. Температурная применимость. Коррозионная стойкость.
  • Классы, категории, обозначения опасности (токсичности) химических веществ
  • Таблицы. Коэффициенты трения для различных материалов.
  • Абразивы – зернистость, мелкость, шлифовальное оборудование. Шкурка, шлифовальная наждачная бумага, шлифовальные пасты, шлифовальные круги, мелкость абразива.
  • Бетон. Бетонный раствор. Раствор.
  • Графит – углерод – сажа и пр.
  • Вы сейчас здесь: Грунты, земля, песок и другие сыпучие породы – сыпучие материалы. Показатели разрыхления, усадки и плотности грунтов и пород. Усадка и разрыхление, нагрузки. Углы откоса, отвала. Высоты уступов, отвалов.
  • Древесина. Пиломатериалы. Лесоматериалы. Бревна. Дрова. Кубатура, свойства, плотности…
  • Керамика.
  • Клеи и клеевые соединения
  • Лед и снег (водяной лед)
  • Металлы
  • Металлопрокат. Стальные конструкции. Вес трубы. Вес метра трубы. Вес профильной трубы. Прочие данные.
  • Минералы. Камни.
  • Нормальные условия (НУ). Что это такое?
  • Пористость материалов, грунтов и пород.
  • Продукты питания и пищевое сырье.
  • Резины, пластики, эластомеры, полимеры.
  • Сорбенты. Адсорбенты и Абсорбенты
  • Стекло
  • Строительные материалы. Физические, механические и теплотехнические свойства.
  • Твердые топлива. Уголь. Кокс. Торф. Мусор. Пеллеты. Дрова. Сланцы. Опилки…
  • Уплотнительные материалы – герметики соединений.
  • Утеплители и теплоизоляционные материалы.
  • Калькулятор физических свойств наиболее известных веществ по материалам методички В. Н. Бобылёва РХТУ им. Менделеева (Внешняя ссылка)
  • Сырье и продукты промышленности органических и неорганических веществ. Подробнейший справочник технолога. Физические, химические, тепловые и прочие свойства веществ.
  • Электроматериалы. Дао изоленты. Простой путеводитель по электроматериалам.
  • Поиск в инженерном справочнике DPVA. Введите свой запрос:
    Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста.
    Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.
    Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

    Как контролировать вывоз грунта самосвалами.

    Сколько стоит вывоз грунта в москве

    Важный вопрос, который может возникнуть при вывозе грунта, как его рассчитать? Для строительства небольшого частного дома или коттеджа вполне достаточно просто рассчитать объем котлована будущего фундамента. Для этого нужно измерить длину, ширину, высоту котлована и по этим параметрам вычислить объем. По нему можно уже подобрать спецтехнику для разработки. Этот же объем необходим для того, чтобы правильно подобрать грузоподъемность транспорта для вывоза грунта. Расчет вывоза грунта осуществляется по его кубатуре. Стоимость вывоза обычно указывается именно 1 кубического метра. В случае затруднения с этими расчетами цифру объема котлована можно найти в строительной документации.

    Коэффициенты разрыхления грунта

    При разработке более крупного котлована придется учитывать дополнительные характеристики. При разработке грунт любого типа разрыхляется, при этом он, естественно, увеличивается в объёме. Окончательный объем разрыхленного грунта и транспортируется. Увеличение объема при разработке называется первоначальным разрыхлением. Специальная величина – коэффициент первоначального рыхления – это отношение объёма разрыхленного грунта к естественному его объёму. В насыпи же грунт, наоборот уплотняется. Он сохраняет остаточное разрыхление, измеряющееся другим коэффициентом – остаточного разрыхления. Эти коэффициенты зависят от типа грунта и обязательно должны учитываться при расчете вывоза.

    Для разных типов грунтов коэффициенты можно найти в таблицах:

    Наименование материалаЗначение
    сухой песокот 1,05 до 1,15
    влажный песокот 1,1 до 1,25
    гравий, легкая глина, суглинокот 1,2 до 1,27
    плотный суглинок, глинаот 1,2 до 1,35
    тяжелая глинаот 1,35 до 1,5

    В принципе, можно сделать пробную выемку грунта в котловане и рассчитать показатель вручную, измерив начальный, а затем окончательный объем.

    Рассчитывая стоимость вывоза грунта нужно прикинуть размеры котлована или другого объекта выработки. Коэффициент первоначального разрыхления умножается на объём грунта. Эта величина и есть то количество, которое будет вывезено с объекта для складирования.

    Как контролировать вывоз грунта самосвалами?

    Именно такой подсчет поможет прикинуть необходимое количество самосвалов. Поэтому если менеджер подсчитывает вам больший объем, чем имеющийся объем котлована, вспомните об этих коэффициентах и пересчитайте объем еще раз.

    Сколько стоит вывоз грунта в Москве?

    Цены на вывоз грунта зависят от:

    • объема грунта,
    • его типа,
    • месторасположения объекта.

    На крупных объектах транспортировка земли производится в несколько этапов — обычно по мере накопления требуемого для перевозки объема. Благодаря этому не захламляется территория, обеспечивая свободный проезд стройтехнике.

    Обучение / набухание раскопок или добытых материалов

    0

    5 Shale-Sificousous

    0

    0

    0

    0

    0

    0

    0

    0

    0

    90 003 BS 6031 (1981) BS 6031 (1981) 9000 4 5-15

    0

    0

    0

    0 (2016)

    0

    0

    9 0004 церковь (1981)

    0

    0

    0

    )

    0

    0

    0

    0

    0

    0

    0

    0

    0 (1981)

    0

    0

    0

    0

    0

    0

    0

    0

    0

    61

    0

    0

    0

    900 04 67

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    – 80

    0

    9000-80

    0

    0

    0

    0

    0

    0

    0

    0

    0

    95% R 25% E

    0

    0

    0

    0

    0

    асфальт, асфальт

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    49

    0

    0

    0

    0

    0

    9 0004 FLH (1996)

    0

    0

    0

    003

    0

    0

    0

    0

    0

    67

    0

    0

    56

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    25

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    5
    Ice 50 50
    72 Alaska Dot, 1983
    гравий, Sandy 5 Alaska Dot , 1983
    Limestone 63 63

    0

    Loess
    Loess 35 Alaska Dot, 1983
    Rock / Earth 25% R / 75% E 26 Alaska Dot, 1983
    Rock / Earth 50% R / 50% E 29 Alaska Dot, 1983
    Rock / Earth 75% R / 25% E 25 Alaska Dot, 1983
    Песок 5 Аляска Точка, 1983
    Песчаник 61 Аляска Точка, 1983
    40 40
    35 Alaska Dot, 1983
    Siltstone 45 Alaska Dot, 1983
    Basalt 60 Alberto Munguia Mireles
    Cinders 30 30

    0

    глины
    40 Alberto Munguia Mireles
    глины, сухие 35 Alberto Munguia Mireles
    Разложил Rock 25% Rock, 75% Земля 25 25 Alberto Munguia Mireles
    Разложил Rock 50% Rock, 50% Earth 27 Alberto Munguia Mireles
    Разложить Rock 75% Rock, 25% Земля 40 Альберто Мунгия Мирелес 900 05
    DOLOMITE 65 65 ALBERTO MUNGUIA MIRELES
    MUNLELES 65
    GNEISS

    0

    GNEISS 65 ALBERTO MUNGUIA MIRELES
    Гранит 70 Alberto MUNGUIA MIRELES
    гравий, сухой 15 15

    0

    8 8 Alberto Munguia Mireles
    гравия, мокрый 5 Alberto Munguia Mireles
    ICE 70 70 Alberto Munguia Mireles
    Limestone
    60 Alberto Munguia Mireles
    Грязь 20 ALBERTO MUNGUIA MIRELES
    Дом асфальтуры T 50 Alberto Munguia Mireles
    асфальт, бетон 50 50
    торфя 30 Alberto Munguia Mireles
    квартал 65 Alberto Munguia Mireles
    RIPRAP (AVG) 70 70 Alberto Munguia Mireles
    песка, сухой 10 Alberto Munguia Mireles
    песок, мокрый 5 Alberto Munguia Mireles
    Sandstone 60 60 Alberto Munguia Mireles
    Silt
    35
    снег, сухой 0 Alberto Munguia Mireles
    снег, мокрый 0 Alberto Munguia Mireles
    Taconite, железная руда 60 60

    0

    Alberto Munguia Mireles
    Trub Rock 65 Alberto Munguia Mireles
    ледниковых до 10 ARUP

    0

    15
    20 ARUP
    10 ARUP
    Topsoil 5 ARUP
    Basalt 60 60
    Мел 30 ATKINSON 1971 ATKINSON 1971
    глины, гравия и песка, сухие 30 Atkinson 1971
    глины, тяжелые 35 35 35

    30 30
    55 Atkinson 1971
    гравий

    0

    25 ATKINSON 1971
    60 60 60
    50 50 Atkinson 1971
    15 15 Atkinson 1971
    песка, сухой 15 15

    60 60 60
    60 60 Atkinson 1971
    Shale 45 Atkinson 1971
    Мел 80 Bannister и Raymond, 1998
    глины
    глины 20 20 Bannister и Raymond, 1998
    гравий 0 Bannister и Raymond, 1998
    ROCK (большой Pieces) 50 Bannister и Raymond, 1998
    ROCK (маленький) 70 Bannister и Raymond, 1998
    песчаная почва, свет 5 Bannister и Raymond, 1998
    глинистый ил или глина 30 BCFS (1995) BCFS (1995)
    жесткая PAN 25 BCFS (1995)
    песок, Clean 12 BCFS (1995)
    Песок обыкновенный 25 BCFS (1995)
    Глинистые пески (SC) 10 10 BS 6031 (1981)
    глиняная, низкая пластика (CL) 30 30 BS 6031 (1981)
    гравий, SILTY (GM) 15 BS 6031 (1981 )
    Органические силы / глины низкой пластинки (OL) 30 30 BS 6031 (1981)
    Скалы, щебня, мягкие 41 BS 6031 (1981)
    Sands, Плохо градуированные (SP) 10 BS 6031 (1981)
    Sands, Silty (SM) 10 10 BS 6031 (1981)
    Sands, хорошо оцениваются (SW) 10 BS 6031 (1981)
    ил, низкая пластика (мл) 30 30 BS 6031 (1981)
    Silty Gravil (GM) 15 BS 6031 (1981)
    грамм Ravel, глинистые (GC) от 10 до 20 BS 6031 (1981)
    гравий, сильные (GM) 10-20 BS 6031 (1981)
    неорганические глины низкой пластичности (CL ) 20-40 BS 6031 (1981)
    Неорганические силы, низкая пластичность (мл) 20-40 BS 6031 (1981)
    Органические силы / глины с низкой пластичностью (OL) 20-40 BS 6031 (1981)
    ROCK, жесткий сломанный 20-60
    Скалы мягкие, RUBBLE 40 BS 6031 (1981)
    песка, глинистые (SC) 5-15 BS 6031 (1981)
    песок, плохо оценочная (SP) 5-15 BS 6031 (1981)
    песок , Илистый (СМ) BS 6031 (1981)
    песка, хорошо оценивается (SW) 5-15 (1981)
    Basalt 49 Справочник Cat (2016)
    BAUXITE, KAOLIN 33 33
    Caliche

    0

    Caliche 82 Cat Catbook (2016)
    CARNOTITE, URANIUM ORE 35 Cat Cat (2016)
    Cinders 52 Справочник Cat (2016)
    глиняная глина и гравий, сухим 18 Справочник Cat (2016)
    глины и гравий, мокрый 18 Cat Cat 2016)
    Глина, сухая 23 Справочник кошек (2016)
    Глина, натуральная подстилка 22 Cat Справочник (2016)
    глина, мокрые 25 25
    уголь, антрацит промытый 35 Cat Price (2016)
    уголь, антрацит, RAW 35 Справочник Cat (2016)
    Уголь, аси, битумное 8 8 Cat Wardbook (2016)
    Уголь, битумновый промытый 35 Cat Cat (2016)
    Уголь , Битум, RAW 35 35 35 Cat Cat (2016)
    Разложившиеся рок (25% Rock, 75% Земля) 25 Справочник Cat (2016)
    разложенный рок (50% скалы, 50 % земли) 33 Справочник кошек (2016 г. )
    Разложившаяся порода (75 % породы, 25 % земли) 43 Справочник кошек (2016 г.) 900 05
    Земля, сухой упаковки 25 25
    земля, мокрые выкопаемые 27 Справочник Cat (2016)
    гранит разбиты 64 Cat Cat 2016)
    гравий, сухих 12 12 Cat Wardbook (2016)
    гравий, PIT-Run 12 Справочник Cat (2016)
    гравий, мокрый (6-50 мм. ) 12 Справочник Cat (2016)
    гипс, сломанный 75 9000
    гипс, раздавлен 75 Справочник Cat (2016)
    Hematite , Железная руда, высококачественная 18 Справочник Cat (2016)
    Известняк, битый 69 Справочник Cat 2016 г. Справочник (2016)
    Pyrite, железная руда 18 18 Cat Catbook (2016)
    песка и глина, свободные 27 Справочник Cat (2016)
    песок и гравий, сухой 12 Справочник Cat (2016)
    песок и гравий, мокрый 10 Cat Partbood (2016)
    песок, влажный 12 Cat (2016)
    Песок, влажный 12 Справочник для кошек (2016 г.)
    Песок, сухой, рыхлый 12 Справочник для кошек (2016 г.)
    песка, мокрый 12 12

    0

    песчаник

    0

    67
    Shale
    Shale 33 Справочник Cat (2016)
    шлака, сломанные 67 Cat Handbook (2016)
    шлака, печь 82 Cat Handbook (2016)
    камень, раздавленные 67 Cat Wardbook (2016)
    TACONITE TACONITE 72 CAT PARDBOOK (2016)
    TOP POOT 43 Cat Catwook (2016)
    Trap Rock, сломанные 49 Справочник Cat (2016)
    Песчаные почвы (А-3) 25 Чопра (1999)
    Adobe 35 90 005 Церковь (1981)
    andesite 67 церковь (1981)
    Арагонит, кальций руда 67 церковь (1981)
    Аргентит, серебряная руда 67 Церковь (1981)
    ASBESTOS 67 67
    ASPhaltum

    0

    ASPhaltum
    ASPhaltum 67 (1981)
    Барит, барит Barium ORE 67 церковь (1981)
    Боксит, алюминиевая руда 50 50
    Bentonite
    Bentonite 35 церковь (1981)
    биотит, слюдующуюся церковь Mica Ore 67 (1981)
    Бура, 75 Черч (1981)
    Брекчия 33
    кальцит, кальций руда 67 (1981)
    Caliche 160004 Caliche 16 Церковь (1981)
    Carnotite Uranium ORE 50 1981)
    Cassiterite, Tin ORE 67 Церковь (1981)
    Cerrusite, Ведущая руда 67 (1981)
    Chalcocite, Медь руды 67 Церковь (1981)
    Chalcopyrite, медь руда 67 67
    Chalk 50 церковь (1981)
    Cinders 33 церковь (1981)
    Киноварь, Ртутная руда 67 Церковь (1981)
    Глина, Влажная 900 05 40 Церковь (1981)
    глина, сухих 35 церковь (1981)
    Уголь, антрацит 70 церковь (1981)
    Уголь, пепел 33 Церковь (1981)
    уголь, битумный 67 67 (1981)
    Coke 0 Церковь (1981)
    Colemanite, Borax Ore 75 Церковь (1981)
    Бетон, Шилловый 72 72 (1981)
    Бетон, Cyclopean
    40005 72 церковь (1981)
    Бетон, Камень 72 1981)
    Разложившаяся порода 25%R 75%E 26 Церковь (1981)
    Декомпо Sed Rock 50% R 50% E 29 Церковь (1981) (1981)
    Разложил Rock 75% R 25% E 25 Церковь (1981)
    Диабаз 67 церковь ( 1981)
    Диатомовая Земля, Diatomite 62 Церковь (1981)
    Dorite

    0

    Diorite 67 Церковь (1981)
    Dolomite 67 церковь (1981)
    земной суглинок, мокрые, грязь 0 0 церковь (1981)
    земля рок-микс, 25% R 75% E 25 церковь (1981)
    земля рок-микс, 50% г 50% E 29 29 Церковь (1981)
    Земля Rock Mix, 75% R 25% E 26 Церковь (1981)
    Земля, суглинок влажный 40 Церковь (1981)
    Земля, сухой сухой 35 35 (1981)
    Feldspar
    FELDSPAR 67 Церковь (1981)
    Felsite 67 церковь (1981)
    флюорит 67 церковь (1981)
    Gabbro 67 церковь (1981)
    Galena, свинец руда 67 церковь (1981)
    гнейс 67 67 Церковь (1981)
    GOUB, добыча отказа 0 церковь (1981)
    Granite 72 церковь (1981)
    гравий, средний выпускной 15 Черч (1981)
    Гамбо, Драй 50 Черч (1981)
    Гэмбо, мокрые 67 церковь (1981)
    Гипс
    Гипс 72 (1981)
    Герматит, Железная руда 75 церковь (1981)
    Гессита, Серебряная руда 67 Церковь (1981)
    ICE

    0

    ICE 67 67 Церковь (1981)
    Ilmenite Titanium ORE 69 Церковь (1981)
    Kaolinite, Сухой 50 Церковь (1981)
    Kaolinite, мокрые 67 Церковь (1981)
    Lignite 65 Церковь (1981)
    Limestone 63 Церковь (1981 г. )
    Лимонит, железная руда 55 Церковь (1981 г.)
    Linnaeite, Cobalt ore 67 67 (1981)
    Loess, сухой 35 церковь (1981)
    Loess, мокрые 40 церковь (1981)
    Магмезит, магниевая руда 50 Черч (1981)
    Магметит.Железная руда 54 церковь (1981)

    0

    67 церковь (1981)
    Marl 67 церковь (1981)
    кладки, RUBBLE 67 Церковь (1981)
    Millerite, никель руда 67 67 67 (1981)
    Молибдемит, молибден руда 67 церковь (1981)
    Muscovite, Mica Ore 67 Церковь (1981)
    Niccolite, никель руда 67 67
    Орены, мышьяка руда 50 церковь (1981)
    асфальт, асфальт 50 Церковь (1981 г. )
    Брусчатка, Кирпич 67 Церковь (1981 г.)
    тротуар, бетон 67 церковь (1981)
    асфальт, Macadam 67 церковь (1981)
    асфальт, деревянный блок 72 церковь (1981)
    Торф 33 Церковь (1981)
    Фосфорит, фосфат Rock 50 церковь (1981)
    порфиры 67 церковь (1981)
    Patash 50 Церковь (1981)
    Pumice 67 (1981)
    Pyrite, Железная руда 67 Церковь (1981) (1981)
    Pyrolusite, марганца руда 50 Церковный (1981 г.)
    Кварц 67 Церковный (1981 г.)
    кварцит 67 церковь (1981)
    Realgar, мышьяк руда 50 церковь (1981)
    Rhyolite 67 церковь (1981)
    Ripraap Rock , В среднем 72 церковь (1981)
    Rock Salt 67 церковь (1981)
    ROCK, ASHPHALT 62 Церковь (1981)
    Песок, средний выпускной , Сухим 11 церковь (1981)
    песок, средний выпускной, мокрый 5 церковь (1981) (1981)
    песчаник 61 церковь (1981)
    Scheelite, Вольфрамовая руда 67 Церковь (1981 г. )
    Змеевик, Асбестовая руда 67 Церковь (1981)
    Shale
    Шел 50 Церковь (1981)
    Silt 36 церковь (1981)
    Siltstone
    церковь (1981)
    шлак, печь 9000 9000 (1981)
    шлак, песок 11 церковь (1981)
    Smaltite, Cobalt руда 67 церковь (1981)
    снег, сухой 0 церковь (1981)
    снег, мокрый 0 церковь (1981)
    мыльный камень, сказка руда 67 церковь (1981)
    Нитрат натрия, чилийская селитра 50 Черч (1981)
    Антимонит, антимонитовая руда 6 70005 Церковь (1981)
    50 (1981)
    Syenite 67 67 (1981)
    Таконит, железная руда 60 1981)
    Tale
    Tale 67 Церковь (1981)
    Topsoil 56 Церковь (1981)
    Trachyte 67 Церковь (1981)
    Trap Rock , Гнездовые породы 67 церковь (1981)

    0

    Enerite, бария руда 67 церковь (1981)
    Wolframite, Tungsten ore 67 церковь (1981)
    Цинковая обманка, цинковая руда 67 Черч (1981)
    Цинкит, цинковая руда Церковь (1981)
    Basalt 64 64 (1981) (1981)
    Breccia 33 Церковь (1981)
    конгломерата 33 церковь (1981)
    Diabase 67 Церковь (1981)
    Dorite

    0

    Diorite
    (1981)
    Felsite 67 церковь (1981)
    Limestone 63 Церковь (1981 г. )

    0

    67 (1981)
    кварцит 67 20004 67 церковь (1981)
    Rhyolite

    0

    67 церковь (1981)
    Песчаник 61 Церковь (1981)
    Schist 67 церковь (1981)
    Siltstone
    61 церковь (1981)
    Slate 77 церковь (1981)
    Tuff 50 Церковь (1981)
    глина, сухим 18 18 20005

    0

    глиняная, натуральная 39 Deryl Burch (1997)
    глины, мокрые 18 deryl burch (1997)
    Земля, обыкновенные сухие 25 25
    Земля, общие мокрые 25 Deryl Burch (1997)
    Limestone 68 Дерил Берч (1997)
    Песок, сухой и рыхлый 27 Дерил Берч (1997)
    песка, мокрые и упакованные 19 Deryl Burch (1997)
    Basalt
    Basalt 64 Durham Университет
    Мел 50 Durham Университет
    глина (высокая PI) 40 40 40
    глины (низкий PI) 30 Durham Университет
    глиняный и гравий 35 Durham Community
    гранита 72 72 Durham Университет
    гравий 5
    Limestone 63 Durham Университет
    песок 5 Durham University Munity
    песок и гравий 15 15
    песчаник, цементированные 61 61 Durham Университет
    песчаник, пористые 60 Durham Университет
    Shales 50 50 Durham Университет
    Густой глины 33-40 33-40
    Земля, распространенные 25 Земля, движущиеся основы
    суглинок и суглинок песок 15-20 земля движущихся оснований
    песок или гравий, сухой, чистый 12-14 12-14 земля движущихся оснований
    песок или гравий, мокрый, чистый от 12 до 16 до 160005 Земля движущихся Основы
    песок и гравий, сухим 15 15 инженерные геологии и строительство
    песок, сухой 15 инжиниринг геологии и строительство
    глиняный свет 30 инженерная геология и постоянная конструкция
    глина, тяжелые 35 инжиниринг геологии и состязания
    глина, гравий и песок, сухой 30 30
    гравий

    0

    гравий, сухой 25 инженерная геология и состязания
    Basalt 75 – 80 75 – 80 75 – 80
    глины 20 – 40 Инжиниринг Инструмент для инструментов
    Dolomite 50 – 60 Инжиниринг Инженерная коробка
    Земля 90 005 20 – 30 Инжиниринг Инструментарий
    Gneiss
    – 80 Инжиниринг Инструмент для инструментов
    Гранит

    0

    75 – 80 Инжиниринг Инструментарий
    Гравик, сухим 20 – 30 Инженерные инструменты Box
    гравия
    20 – 30 20 – 30 Инженерные инструменты для инструментов
    гравий, мокрый с глиной 50 – 60 Инжиниринг-инструмент для инструментов
    Limestone 75 – 80 Инженерные инструменты в коробке
    Loam
    – 25 Инжиниринг инструмента
    кварц 75 – 80 Инженерные инструменты в поле
    ROCK 40 – 80 Ящик для технических инструментов
    Песок, сухой 20 – 30 Инженерные инструменты в коробке
    песка, мокрые 20 – 30 инжиниринг инструментов
    песчаник 7000 – 80 45 – 80 инжиниринг инструмента
    Slate 85 – 90 Инжиниринг Инструмент для инструментов
    почва
    20 – 30 Инжиниринг Инструментальный инструмент
    Взорванная рок

    0

    40-60 Оценка зданий
    глиняная глиняная от 20 до 35 Оценка здания Стоимость
    Loam, Sandy 10-20 Оценка зданий
    Песок и гравий 10-18 Оценка строительства
    Topsoil 25 до 35 Оценка строительства
    Андезит 67 FHWA 2007
    BASALT

    0

    64
    35 FHWA 2007
    33 FHWA 2007
    Calcite-Calcium 67 FHWA 2007
    Caliche

    0

    Caliche 160005
    50 FHWA 2007
    Cinders 33 FHWA 2007
    глины, влажные 67 FHWA 2007
    глины
    50 50 50
    330004 FHWA 2007 33 FHWA 2007
    Recomposed Rock 25% R 75% E 43 FHWA 2007
    Разложить D ROCK 50% R 50% E 38 FHWA 2007
    31 FHWA 2007
    62 FHWA 2007
    Dorite 67 FHWA 2007
    Dolomite
    67
    земли, сухой сухой
    50 FHWA 2007
    земли, суглинок, влажный 43 FHWA 2007
    земли, суглинок, мокрые, грязи 0 FHWA 2007
    FELDSPAR
    FHWA 2007
    Gabbro 67 FHWA 2007
    GNEISS 67 FHWA 2007
    Гранит 72 FHWA 2007
    гравий, сухой, средний выпускной 20 FHWA 2007
    гравий, сухой, равномерно оценивается 10 FHWA 2007
    гравий, сухой, хорошо оценивается 33 FHWA 2007
    гравий, мокрый, средний выпускной 10 FHWA 2007
    гравий, мокрые, равномерно оценивается 5 FHWA 2007
    гравий, мокрый, скважин 16 FHWA 2007
    50 50
    67 FHWA 2007
    Agheous Rocks 67 FHWA 2007
    Kaolinite , Сухой 50 FHWA 2007
    Каол Над, мокрый 67 FHWA 2007

    0

    63 FHWA 2007
    Loess, сухой 50 FHWA 2007
    Loess, мокрый 67 FHWA 2007
    67 FHWA 2007
    Marl 67 FHWA 2007
    67 FHWA 2007
    MICA 67 FHWA 2007
    50 50
    асфальт, кирпич 67 67 FHWA 2007
    асфальт, бетон 67 FHWA 2007
    асфальт, MacAdam 67 FHWA 2007
    Торф 33 FHWA 2007
    Pumice

    0

    Pumice 67
    FHWA 2007 67 FHWA 2007
    кварцит 67 FHWA 2007
    Rhoolite 67 FHWA 2007
    RIPRAP ROCK 72 72
    11 FHWA 2007
    Песок, мокрый 5 FHWA 2007
    61 FHWA 2007
    Schist 67 67 36 FHWA 2007
    Shale 79 FHWA 2007
    Сил Tontone 61 FHWA 2007

    0

    77
    67 FHWA 2007
    Topsoil 56 FHWA 2007
    TUFT 50 FHWA 2007
    Andesite
    Andesite 67 67
    асфальтовый асфальтовый асфальт 49 FLH (1996)
    Basalt 64 FLH (1996)
    Bentonite 35 35 (1996)
    Breccia

    0

    33 FLH (1996)
    Кирпичный тротуар 67 FLH (1996)
    Calcite-Calcium 67 FLH (1996)
    Калич E 16 FLH (1996)
    Мел

    0

    Мел
    FLH (1996)
    Cinders
    Cinders 33 FLH (1996)
    глины, влажные 67 FLH (1996)
    глина, сухие 49 49 FLH (1996)
    бетон, тротуар 67 FLH (1996)
    конгломерат 33 FLH (1996)
    Разложившаяся порода, 25% R. 75% E. 43 43 FLH (1996) FLH (1996)
    Разложил скал, 50% R. 50% E. 39 FLH (1996) FLH (1996)
    Разложил рок, 75% R. 25% E. 32 FLH (1996)

    0

    61 FLH (1996)
    Dorite 67 FLH (1996)
    Dolomite

    0

    67 FLH (1996)
    FELDSPAR 67 (1996)
    Gabbro 67 FLH (1996)
    GNEISS 67 FLH (1996)
    Granite 72 FLH (1996) FLH (1996)
    Gumbo, сухие 49 49 FLH (1996)
    Gumbo, мокрые 67

    0

    Гипс 70004 FLH (1996)
    Магистральные породы
    67 FLH (1996)
    Kaolinite, сухие 49 FLH (1996)
    каолинит, мокрый 67 FLH (1996)
    Limestone
    64 FLH (1996)
    суглинок, влажная земля 43 FLH (1996)
    суглинок, сухой земля 49 FLH (1996) FLH (1996)
    суглинок, мокрый, грязевая земля 0 FLH (1996)
    Loess, сухие 49 FLH (1996)
    Лесс, мокрый 67 FLH (1996)
    Щебеночное покрытие 67 FLH (1996) мрамор 67 FLH (1996) FLH (1996)
    Marl 67 (1996)
    кладка 67 FLH (1996)
    Mica 67 FLH (1996)
    Торф 33 FLH (1996)
    Pumice

    0

    Pumice 67 FLH (1996)
    кварц 67 FLH (1996)
    кварцит 67 FLH (1996)
    Rhyolite 67 67 FLH (1996)
    Ripraap Rock 72 FLH (1996)
    песок, сухим 11 FLH (1996)
    Песок, мокрый 5 FLH (1996)
    Sa NDSTESTONE 61 FLH (1996)
    Schist
    FLH (1996)
    Shale
    79 FLH (1996)
    Silt

    0

    35 FLH ( 1996)
    7000

    0

    67 FLH (1996)
    Топ-почва
    FLH (1996)
    Tuff 49 FLH (1996)
    Глина 20-40 Справочник по геотехническим исследованиям и проектированию
    3 Глина 90. Органические 20-40 Справочник по геотехническому исследованию и дизайну
    Граверные глины 20-40 Справочник по геотехническому исследованию и дизайну
    Gravels
    Gravels от 10 до 15 Справочник по геотехническому расследованию и Дизайн
    ROCKS Metamorphic 30-60 Справочник по геотехническому исследованию и дизайну
    Скалы, восхитительные от 50 до 80 от 50 до 80 Справочник по геотехническому исследованию и дизайну
    Скалы, осадочные 40 до 70 Справочник по геотехническому исследованию и дизайну
    скалы, Soft 30-40 30-40 Справочник по геотехническому исследованию и дизайну
    песок, униформа 10-15 Справочник по геотехнику Расследование и дизайн
    песок, хорошо оценивается (SW) 10-15 Справочник по геотехническому исследованию и дизайну
    Topsoil / торф 25-45 Справочник по геотехническому исследованию и дизайну
    Бокситы, Рудник 33 Хартман, Х. L Жесткий или влажный 34 HARTMAN, HL, 1
    глина, сухой
    25 25 Hartman, HL, 1
    глины, свет, Kaolin 30 Hartman, H.L Хартман, HL, 1
    Gneiss
    75 7000
    Гранит от 50 до 86 Hartman, HL, 1
    Гранит и порфир 75 Хартман, Х.Л., 1982
    гравий, сухим 12-98 Hartman, HL, 1
    гравий, мокрый 10 Hartman, HL, 1
    Гипс 50 до 63 Hartman, HL, 1982
    Железная руда, гематит 67 до 122 Хартман, HL, 1
    Железная руда, таконит 40 Hartman, H.L HL, 1982
    известняк, мрамор 68 до 75 от 68 до 75 Хартман, HL, 1
    Грязь, сухой 21 Hartman, HL, 1
    Грязь, мокрые 20 21 Хартман, Х. L , Сухие 14 Hartman, HL, 1982
    Песок и гравий, мокрый 15 Hartman, HL, 1982
    Песок, сухим от 10 до 16 Хартман, H.L Hartman, HL, 1982

    0

    24 Hartman, HL, 1
    от 29 до 30 Hartman, HL, 1
    камень, раздавлен 35 до 36 Хартман, Х.L
    ROCK, взрывы 50 Hashemite University
    песок и гравий, сухой 12 Hashemite University
    густой глины от 20 до 35 Helton (2007)
    гравий 10-19 Helton (2007)
    Loam

    0

    Loam 15-25 Helton (2007)
    ROCK, COLD 42 до 61 Helton (2007)
    Мел 30-40 Horner, 1988
    Связной грунт 900 05 20-40 Horner, 1 Horner, 1988
    10-15 Horner, 1988
    Игневровые породы 50-80 50-80 Horner, 19889
    Metamorphic Rocks 30-65 Horner, 1
    Торф
    Торф 25-45 Horner, 1988
    Осложничные породы 40-75 Horner, 1988
    Topsoil 25-45 Horner, 1988
    от 50 до 80 Horner, 1988
    Metamorphic
    Metamorphic 30-65
    глины 30 See (2007)
    Гравийная глина 30 Look (2007)
    Гравий 12 Look (2007)
    Глыбовые породы
    61 61 61
    Metamorphic Rocks 43 Look (2007)
    Органические глины 30 (2007)
    Торф / топовОйл 33 33 33
    Скалы, Soft 35 Look (2007)
    Песок, Униформа 12 Look (2007 )
    песка, хорошо оценивается (SW) 12 12 See (2007)
    Свентиментарные породы 54 54 Love (2007)
    уголь 30 до 35 Лопес Цзимено И другие. 1995
    Медная руда От 50 до 60 Lopez Jimeno Et Al. 1995
    Железо, руда От 40 до 60 Lopez Jimeno Et Al. 1995
    глины, Boulder 45 45 глиняный / мел 40 Methvin
    Gravil 33 Methvin
    ROCK 60 Methvin
    песка / почвы 15-20 Methvin
    глины
    30 NUNALLALLALL SW 1998
    Земля, распространенные
    , общие
    NUNALLALLALL SW 1998
    ROCK, взрывы 50 Nunnally SW 1998
    песка и гравия 12 12 NUNALLALL SW 1998
    Alluvium 10-15 NZ Транспортное агентство
    Дюнс песок от 0 до 10 Транспортное агентство Новой Зеландии
    Долом ITE 66 Peele (1961)
    Gneiss 75 Peele (1961)
    гранита и порфиры 76 Peele (1961)
    Greenstone & Trap 81 Peee (1961)
    Limestone 75 Peele (1961)
    кварц 764 Peele (1961)
    песчаник
    Peele (1961)
    Slate 84 Peele (1961)
    глина, сухой 35 Peurifoy и Schexnayder (2006)
    глины, мокрые 35 Peurifoy и Schexnayder (2006)
    Земля и гравий 20 Peurifoy And Schexnayder (2006)
    Земля, сухой 25 25 Peurifoy и Schexnayder (2006)
    земли, мокрый 25 Peurifoy и Schexnayder (2006)
    гравий, сухим 12 Peurifoy и Schexnayder (2006)
    гравий, мокрый 14 Peurifoy и Schexnayder (2006)
    Limestone 59 Peurifoy и Schexnayder (2006)
    Rock, хорошо взорванные 59 Peurifoy и Schexnayder (2006)
    песок, сухим 15 Peurifoy и Schexnayder (2006)
    песок, мокрые 15 Peurifoy и Schexnayder (2006)
    Shale 41 Peurifoy And Schexnayder (2006)
    Глина и гравий, Сухой 40 ProjectEngineer ProjectEngineer
    глины и гравий, мокрый 40
    глины
    глины 40 ProjectEngineerer
    глины, мокрые 40 ProjectEngeNeer
    угля, антрацит 35 ProjectEngineer
    угля, битум 35 35
    земли, сушил, сухой 25 Проекционный проектор
    Земля, суглинок, мокрый 25 ProjectEngineer
    гравия, сухим 12 12
    гравий

    0

    гравий
    12
    Gypsum 74 ProjectEngineer
    HardPan 50 50 ProjectEngeNeer
    Limestone 67
    ROCK
    65 65 ProjectEngeNeer
    песок, сухим 12 ProjectEngineer
    песок , WEW 12 RegureEngineer
    54 54
    65 ProjectEngeNeer
    Slate 65 ProjectEngineer
    Trap Rock 65 65 ProjectEngineer
    Basalt

    0

    Basalt
    Basalt 60 60 контроль качества в земляных работах
    глиняная, влажная 40 контроль качества в земляных работах
    глина, сухой 35 35 контроль качества в земляных работах
    гравий, сухой 15 контроль качества в земляных работах
    гравий, PIT 8 контроль качества в Операции на землю
    гравий, мокрый 5 5 5 контроль качества в земляных работах
    Грященая 20 контроль качества в земляных операциях
    песок, сухим 10 контроль качества в земляных Операции
    песок, мокрый 5 5 5 5

    0

    Silt
    Silt 35 контроль качества в земляных работах
    Topsoil 55 контроль качества в работе земляных работ s
    Глина тяжелая (CH) 45 Почва и горная порода, U. Нового Южного Уэльса
    Глина, Песчаная (Южная Каролина) 20 Почва и Камень, У. Нового Южного Уэльса
    Глина, Песчаная и Глинистая (GW) 1 Университет Нового Южного Уэльса
    Глина алевритовая (CL) 30 Почва и горная порода, Университет Нового Южного Уэльса
    Песок однородный (SP)
    5

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    9005

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    0

    9000 4 Университет Висконсин

    0

    9 0003

    0

    0

    90 004 54

    0

    0

    010 , U. of New South Wales
    Sand, Well Grade (SW) 15 Soil And Rock, U.Нового Южного Уэльса
    Песчаник сильно выветрелый 30 Почва и горная порода, Ю.Н. Уэльс
    сланца, невыможенный 35 почва и рок, У. новых Южных Уэльс
    Basalt от 50 до 80 почвенные механики Мел

    0

    Мел 30 до 50 почва Механика
    глиня 20-30 почвенные механики
    уголь 30-40 30 до 40
    GNEISS

    0

    GNEISS 50 до 80 почвенные механики
    гранит От 50 до 80 Механика грунта
    Гравий От 12 до 18 So IL Mechanics
    Limestone 50 до 70 почвенные механики
    30-50 30 до 50

    0

    Торф 30 до 40 почвенные механики
    песок 10 до 15 почвенные механики
    песчаник 40 до 70 почвенные механики сланца

    0

    Shale 30 до 50 почвенные механики
    Topsoil 30 до 40 почвенная механика
    мел 40-50
    глины 30-40 30-40 глины
    глины, жесткие 10-20 Spon
    Gravil 20-25 Спонс
    Rock, невыможен 50-60
    30-40

    0

    Овощная почва и суглинка 25 -30 СПОН
    BASALT 19 20005
    BAUXITE ORE 12
    Caliche
    Caliche 19 Mining Mining
    глины, Light 8 Mining Mining
    COAG
    19 000 0005
    медь руда

    0

    медь руда 14 добыча поверхности
    доломит 20 добыча поверхности
    земля, сухой 8 Прибой ACE Mining
    гранита 22 22
    гравий

    0

    гравий 5 Mining Гипс
    Гипс 27 20005 Mining
    Железная руда (Hematite) 6 Mining Mining
    Железная руда (магнетит) 6 6 6
    железная руда (таконит) 270005 Mining Mining Limestone 23 добыча поверхности
    кварцита 19 1
    Rock Salt 1 Mining Mining
    песок, сухой
    5 Mining Mining
    песчаник 20 поверхность Горное дело
    Shale 12 12
    Slate
    11
    Trap Rock 1 MALING 19
    Mudstone, Silt Sweby, ГРАММ.
    Sandhone, Crarse 40 40 Sweby, G.
    песчаник, Fine 50 50 Sweby, G.
    Sandstone, Shaley 30 Sweby, G.
    Shale 20 Sweby, G. Sweby, G.
    сланца, углеродистые 15 15 Sweby, G.
    сланца, SANDY 25 SWEBY, G.
    глины 40 Tafe NSW
    глиня + гравий 18 Tafe NSW
    глиняный суглик 30 TAFE NSW
    гравий (6-50 мм) 12 TAFE NSW
    Limestone 67 67
    Loam 25 Tafe NSW
    Tafe NSW
    Sandstone

    0

    54 Tafe NSW
    20 Tafe NSW
    Bedrock
    30 Tetra Tech
    глины, плотные от 20 до 35 Университет Иордания
    Суглинок от 15 до 25 Uni Versity of Jordan
    ROCK, COLD 40-70 Университет Иордании
    Песок и гравий 10-18 Университет Иордании
    глиняный и гравий, сухой 17 Университет Университета Wisconsin
    глиняный и гравий, мокрый 17 170005
    глины, сухие 26 Университет Wisconsin
    глиняный, мокрый 32 Университет Wisconsin
    Земля, сухой 2 2
    Земля, влажный
    Университет Wisconsin
    Земля, мокрые 23 Университет Wisconsin
    Гравий сухой 17
    гравий, мокрый 13 13 13
    песок и гравий, сухим 12 Университет Wisconsin
    песка и гравия, мокрый 10 Университет Wisconsin
    песка, сухой 12 12 12
    песка

    0

    13 Университет Wisconsin
    Cinders 40-55 USASES 1994
    глина, сухим 40 USAES 1994
    глины
    глины, мокрые 40 40
    Earth (Loam Silt) сухой от 15 до 35 USAES 1994
    Суглинок Илистый) Влажный 25 USAES 1994
    гравий, сухим 10-15 USAES 1994
    гравий
    гравий, мокрый 10-15 USAES 1994
    песка, сухой от 10 до 15 USAES 1994
    Песок, мокрые от 10 до 15 10-15

    0

    65 65 USAES 1994
    Track Rock 50 USAES 1994
    глиняные – сухие 40 WikiEngineer
    глиня – мокрый 40 40
    глины и гравий – сухой 40 40 WikiEngineer
    глина и гравий – мокрый 40 WikiEngineer
    Уголь, антрацит 35 Wikiengineer
    Уголь, битумный 35 35
    Земля – ​​сухой 25
    Earth – мокрый
    WikiEngineer
    гравий – сухой 12 WikiEngineer
    Гравий – Влажные 12 Wikiengineer
    Гипс 74 Wikiengineer
    Hardpan 50 Wikiengineer
    Известняк 67 Wikiengineer
    ROCK 65 WikiEngineer WikiEngineer
    песок – сухой 12 WikiEngineer
    Sand – WEC 12 WikiEngineer
    песчаник WikiEngineer
    сланца и мягкая рок 65
    65 65
    Track Rock 65 WikiEngineer
    Basalt 64 Wilkinson (1997)
    Мел

    0

    Мел 50 Wilkinson (1997)
    глиняный и гравий 35 Wilkinson (1997)
    глина, (индекс высокого пластика) 40 Wilkinson (1997)
    глина, (низкий индекс пластик) 30 Wilkinson (1997)
    гранита 72 Wilkinson (1997)
    Gravil 5 Уилкинсон (1997)
    Известняк ne 63 63 Wilkinson (1997)
    песок
    5 Wilkinson (1997)
    песок и гравий 15 Wilkinson (1997)
    песчаник, цементированный 61 Wilkinson (1997)
    песчаник
    , пористые 60 60
    Shales

    0

    Shales 50 Wilkinson (1997)

    Массовый фактор – раскопки и земляные работы

    Коэффициент набухания – это отношение объема влажного гранулированного материала к объему того же количества в сухом виде.

    Существует множество способов классификации грунта с точки зрения простоты его извлечения, включая сейсмические методы. Однако в настоящее время наиболее распространенной в Соединенном Королевстве является шкала легкости копания или копаемость. Это относит почву к одной из четырех категорий:

    E = Легкое копание – Рыхлые свободносыпучие грунты, например, песок, мелкий гравий.
    M = средний — более плотные связные грунты, например, глинистый гравий, глины с низким PI
    MH = от среднего до твердого — например, битая порода, влажная тяжелая глина, гравий с валунами
    H = твердый — материал, требующий взрывных работ, и твердые глины с высоким PI
    факторы можно увидеть в таблице 1 ниже.)

    Еще одной важной особенностью породы является количество трещин. Существует два метода оценки этого: метод процентных данных о качестве пород и метод интервалов между швами. Каждый из них ведет непосредственно к оценке прочности на одноосное сжатие и, таким образом, к указанию на метод земляных работ. Оба они могут быть найдены в Руководстве по контрактам, серия 6001.

    Раскопки увеличивают объем материала. Поэтому необходимо использовать коэффициент объемности для определения объема материала, который будет создан при выемке грунта.Объемный фактор определяется как:

    Коэффициент набухания = Объем после земляных работ/Объем до земляных работ

    Аналогичным образом определяется коэффициент усадки для уплотнения грунта в месте его конечного назначения:

    Коэффициент усадки = Объем после уплотнения/Объем до земляных работ

    Типичные значения приведены в таблице 1 ниже.

    Таблица 1 – Свойства почвы

    Материал Объемная плотность
    Мг/м 3
    Увеличение объема
    Фактор
    Усадка
    Фактор
    Копаемость
    Глина (низкий PI) 1.65 1,30 М
    Глина (высокий PI) 2. 10 1,40 0,90 М-Ч
    Глина и гравий 1,80 1,35 М-Ч
    Песок 2,00 1,05 0,89 Е
    Песок и гравий 1,95 1,15 Е
    Гравий 2.10 1,05 0,97 Е
    Мел 1,85 1,50 0,97 Е
    Сланцы 2,35 1,50 1,33 М-Ч
    Известняк 2,60 1,63 1,36 М-Ч
    Песчаник (пористый) 2,50 1,60 М
    Песчаник (цементированный) 2. 65 1,61 1,34 М-Ч
    Базальт 2,95 1,64 1,36 Х
    Гранит 2,41 1,72 1,33 Х

    Для лучшего понимания теории коэффициента наполнения вы можете обратиться к рисунку, показанному ниже:

    Нравится:

    Нравится Загрузка…

    Родственные

    Опубликовано megaconstructionweb

    Просмотреть все сообщения пользователя megaconstructionweb

    Насыщенный песок — обзор

    4.4.5 Изменение условий напряжения

    Условия напряжения в рыхлом водонасыщенном песке претерпевают сложное изменение условий напряжения во время вибрационного уплотнения. Энергия передается от зонда уплотнения к окружающей почве на конце, а также по бокам зонда. Передаваемая энергия вибрации зависит от мощности вибратора, сопротивления сдвигу вдоль зонда, а также от формы и размера зонда.

    В начале уплотнения рыхлого водонасыщенного песка напряженное состояние будет соответствовать нормально уплотненному грунту.Когда грунт подвергается повторяющимся высокоамплитудным колебаниям, поровое давление воды постепенно увеличивается, а эффективное напряжение уменьшается. На начальном этапе уплотнения почва в непосредственной близости от уплотняющего зонда может разжижаться. Произойдет ли разжижение или нет, зависит от интенсивности и продолжительности колебаний и скорости рассеивания избыточного порового давления воды. Если почвенные отложения содержат слои с низкой проницаемостью (например, ил и глина), это увеличит потенциал разжижения.При разжижении эффективные напряжения и, следовательно, прочность на сдвиг сыпучих грунтов равны нулю. Несмотря на то, что зонд продолжает вибрировать, почва не реагирует, так как в почву может быть передана лишь небольшая энергия вибрации (см. рис. 4.13). Со временем избыточное поровое давление воды начнет рассеиваться. Скорость обратного уплотнения будет зависеть от проницаемости почвы (и вкраплений слоев).

    На рис. 4.16 показано изменение действующих напряжений в сухом зернистом грунте, подвергаемом повторяющимся циклам уплотнения.При виброуплотнении возникают высокие колебательные центробежные силы (нагрузка и разгрузка), которые временно увеличивают и уменьшают вертикальное и горизонтальное эффективное напряжение вдоль зонда уплотнения и на его конце. Начальные напряжения нормально сцементированного грунта соответствуют точке А. В течение первого цикла нагружения траектория напряжения проходит по линии К 00 до уровня напряжения В. Разгрузка до уровня напряжения С происходит при нулевых боковых деформациях и горизонтальных напряжениях. оставаться запертым.Каждый цикл перезарядки увеличивает боковое давление грунта, которое может достигать пассивного давления грунта.

    Рисунок 4.16. Траектория напряжения грунта вблизи датчика уплотнения во время двух фаз уплотнения: до (А), во время первой фазы уплотнения (В-Е) и во время второй фазы уплотнения (Е-G).

    В конце уплотнения достигается точка напряжения D. Вертикальное давление вскрышных пород после уплотнения остается прежним, но горизонтальные эффективные напряжения увеличиваются.Боковое давление грунта после уплотнения может достигать пассивного значения, K p . Таким образом, динамическое уплотнение вызвало предварительное уплотнение и увеличило горизонтальное эффективное напряжение. Таким образом, увеличение трения муфты и высокое боковое давление грунта можно объяснить с помощью рис. 4.16 (Fellenius and Massarsch, 2001).

    На рис. 4.16 также показаны важные аспекты вибрационного уплотнения. На изменение напряженного состояния от нормально консолидированного состояния к переуплотненному состоянию влияет несколько факторов, таких как способ уплотнения, состояние напряженного состояния до уплотнения, прочностные и деформационные свойства грунта.При резонансном уплотнении вертикально колеблющийся зонд создает (в результате трения между зондом и грунтом) большую горизонтально колебательную силу, которая отвечает за боковое давление грунта в грунте после уплотнения.

    Рисунок 4.17 демонстрирует важность увеличения боковых напряжений для коэффициента переуплотнения песка, в котором в результате уплотнения угол трения составил 36°, улучшенный по сравнению со значениями в диапазоне 21–30° до уплотнения. Предполагается, что песок перед уплотнением нормально сцементирован с коэффициентом давления грунта K 00 , равным 0.5. Измерения CPT обеспечивают значения трения втулки. Как обсуждалось ранее, соотношение коэффициентов давления грунта зависит в первую очередь от коэффициента трения втулки и в меньшей степени от увеличения угла трения.

    Рисунок 4.17. От отношения трения втулки до и после уплотнения к ОКР для трех степеней увеличения эффективного угла трения: 21–36°, 25–36° и 30–36°.

    Рисунок 4.17 дополнен диаграммой, показывающей зависимость коэффициента давления грунта от коэффициента переуплотнения, OCR, , вносимого уплотнением.Две диаграммы показывают, что даже умеренное увеличение трения втулки приведет к значительному повышению значения OCR .

    Уплотнение почвы | Расширение UMN

    Рисунок 24: Тракторы с гусеницами (на заднем плане) и шинами.

    Любое оборудование, будь то гусеницы или шины, может создавать уплотнение. Выбор оборудования, создающего наименьшее уплотнение, зависит от нескольких факторов.

    Тракторы

    Припаркованный гусеничный трактор оказывает давление на грунт приблизительно от 4 до 8 фунтов на квадратный дюйм в зависимости от ширины гусеницы, длины и веса трактора.Этот psi изменяется в зависимости от положения катков промежуточных колес, жесткости пружины в точках крепления, жесткости гусеницы, динамического переноса веса под нагрузкой на дышло и т. д. (Рисунок 24).

    Радиальные шины создают давление на один-два фунта выше, чем их надлежащее давление накачки. Например, если радиальная шина накачана до 6 фунтов на квадратный дюйм, шина оказывает давление на почву от 7 до 8 фунтов на квадратный дюйм. Это давление также зависит от размера грунтозацепа, жесткости шины и нагрузки на дышло.

    Шины с диагональным кордом старого типа, накачанные всего до 6–8 фунтов на квадратный дюйм, не могут эффективно работать и легко изнашиваются при таком низком давлении в шинах.Следовательно, они должны быть накачаны до давления от 20 до 25 фунтов на квадратный дюйм.

    Как справиться с уплотнением почвы

    Чтобы сохранить уплотнение почвы в зоне плуга, поддерживайте радиальное давление в шинах около 10 фунтов на квадратный дюйм. В зависимости от размера шин вам, возможно, придется добавить двойные шины для достижения этой цели. Обратитесь к местному дилеру шин, чтобы определить правильное давление в шинах.

    Исследование: уплотнение трактора
    Рис. 25: Уплотнение почвы полноприводных и гусеничных тракторов при различной тяговой нагрузке.

    Исследования в Айове показали, что небольшие тракторы, оснащенные либо гусеницами, либо радиальными шинами, создают уплотнение в верхней части от 5 до 8 дюймов. Однако ниже этой глубины эффект уплотнения был незначительным.

    На рис. 25 показана корреляция между давлением в шинах и уплотнением почвы в исследовании, проведенном Университетом штата Огайо. Эффект уплотнения был измерен на глубине 20 дюймов на илистом суглинке (ширина шин составляла примерно 28 дюймов) для четырех различных сценариев.Они сравнили

    • Трактор John Deere 8870 со сдвоенными колесами 710/70R38, правильно накачанными до 6 и 7 фунтов на квадратный дюйм (спереди и сзади)
    • Тот же трактор John Deere с шинами, накачанными до 24 фунтов на кв. дюйм
    • Cat Challenger 65 с 24-дюймовой резиновой гусеницей
    • Cat Challenger 75 с 36-дюймовыми резиновыми гусеницами

    С точки зрения физических свойств почвы трактор с правильно накачанными шинами был признан лучшим, за ним очень близко следуют 36-дюймовые гусеницы и 24-дюймовые гусеницы.Трактор с перекачанными шинами стал причиной наибольшего уплотнения. Относительные рейтинги были одинаковыми для автомобилей без груза и с прицепным грузом (40-футовый культиватор).

    Комбайны
    Рисунок 26: Снижение пористости почвы по глубине при различном давлении почвы.

    Общая нагрузка на ось тяжелого полевого оборудования, такого как зерновозы или комбайны, почти одинакова независимо от того, использует ли оборудование гусеницы или шины. Гусеницы улучшают сцепление и управляемость в поле, но 25-тонный прицеп для зерна все равно будет создавать уплотнение подпочвы, независимо от того, есть ли у него гусеницы или шины.

    Исследование: уплотнение комбайна

    В рамках другого исследовательского проекта в Огайо зерновой прицеп на 1200 бушелей сравнивался с комбайном John Deere 9600 с другим расположением гусениц. Двойные шины зерновоза, безусловно, вызвали самое сильное уплотнение. Результаты (рис. 26) в порядке убывания уплотнения:

    .
    1. Двойные колеса зерновой тележки.

    2. Комбайн с одинарными шинами 30,5L32 при давлении 34 фунта на кв. дюйм.

    3. Комбайн с полугусеничной системой со средним давлением 10 psi.

    4. Комбайн со сдвоенными шинами 18.4R38, давление 26 psi.

    5. Комбайн с широкими шинами 68×50,0-32 с избыточным давлением 24 psi.

    6. Комбайн с такими же широкими шинами при правильном давлении 15 psi.

    Обратите внимание, что среднее расчетное давление полугусеницы на почву составляло около 10 фунтов на квадратный дюйм, но результаты, по-видимому, приравнивают его к шине с давлением от 26 до 30 фунтов на квадратный дюйм. В основном это происходит из-за направленного вниз давления, оказываемого направляющими колесами.Исследователи предположили, что чем ниже инфляционное давление, тем лучше для пористости почвы.

    Множественный выбор

  • Наиболее важное напряжение, противодействующее касательному напряжению склона, создается:

    проточная вода
    землетрясения
    заклинивание морозом
    гравитация

  • Вода может способствовать массовому течению посредством:

    уменьшение трения между зернами
    подрезка крутого склона
    выветривание коренных пород до глинистых минералов
    все вышеперечисленное

  • Конус осыпи образуется:

    камнепад
    камнепад
    селевые потоки
    все вышеперечисленное

  • Рыхлый, несцементированный геологический материал считается ______.

    жидкие
    кристаллизованные
    неконсолидированные
    консолидированные

  • Какой из следующих факторов является наиболее важным фактором, вызывающим массовые движения?

    температура
    давление
    содержание воды
    объемный состав

  • Что из следующего не способствует массовому движению?

    крутые склоны
    лесные пожары
    проливные дожди
    все вышеперечисленное способствует массовому движению

  • Процесс, при котором массы горных пород и почвы движутся вниз по склону под действием силы тяжести, называется ______ .

    оползень
    массовое истощение
    гидравлическое воздействие
    солифлюкция

  • Возвышенность, состоящая из рыхлого сухого песка, наклоненная под углом естественного откоса и лишенная растительности _______ .

    стабилен, если только земляные работы не перекроют его крутизну
    может течь, если он станет насыщенным водой
    будет более устойчивым, если растительность укоренится на холме
    все вышеперечисленное

  • Одним из наиболее эффективных способов стабилизации склона является:

    удалить всю лишнюю растительность
    увеличить скорость уплотнения – добавить воды
    контролировать и удалить воду
    ничего из вышеперечисленного

  • Характерный наклон кучи сухого песка называется ______ .

    угол естественного откоса
    по простиранию
    коэффициент консолидации
    по падению

  • Какой из следующих факторов влияет на максимальный угол, при котором уклон сыпучего материала стабилен?

    количество влаги
    форма частиц
    размер частиц
    все вышеперечисленное

  • Влажный песок имеет больший угол естественного откоса, чем сухой песок из-за _____ .

    цементация
    поверхностное натяжение
    частичное плавление
    растворение

  • Поверхностное натяжение наибольшее, когда ________ .

    песок сухой
    песок влажный, но не насыщенный водой
    песок насыщенный водой
    песок перенасыщенный водой

  • Что из следующего может вызвать оползень?

    землетрясение
    сильный ливень
    удаление материала с основания склона
    все эти

  • Во время землетрясения насыщенный водой песок может вести себя как жидкость, этот процесс называется ____ .

    сларрификация
    солифлюкция
    разуплотнение
    разжижение

  • Какое из следующих утверждений о селях неверно?

    селевые потоки имеют тенденцию двигаться медленнее, чем селевые потоки
    селевые потоки наиболее распространены в полузасушливых регионах
    селевые потоки содержат большое количество воды
    селевые потоки могут нести большие валуны

  • Какое из следующих движений масс является самым быстрым?

    селевые потоки
    обломочная лавина
    оползание грунта
    селевые потоки

  • Какая доминирующая сила вызывает массовое движение?

    приливные силы
    выделение сейсмической энергии
    гравитация
    ветер

  • На какой из следующих процессов гравитация не оказывает сильного влияния?

    течение ледникового льда
    движение оползней и обвалов
    движение воды в ручьях
    все они сильно зависят от гравитации

  • Какое из следующих утверждений неверно?

    круглые обломки образуют более крутые склоны, чем угловатые обломки
    крупные обломки образуют более крутые склоны, чем мелкие обломки
    сухие обломки образуют более крутые склоны, чем водонасыщенные обломки
    влажные обломки образуют более крутые склоны, чем сухие обломки

  • Какая из следующих ситуаций наименее вероятна привести к массовому движению?

    крутой склон
    склон с рыхлым материалом, насыщенным водой
    склон с обильной растительностью
    склон, состоящий из трещиноватой и деформированной породы

  • Что из перечисленного имеет самый крутой угол естественного откоса?

    мелкий кварцевый песок
    крупный кварцевый песок
    угловатые кварцевые камешки
    все они имеют одинаковый угол естественного откоса

  • В какой из следующих ситуаций наиболее вероятно массовое истощение?

    сухой умеренный склон рыхлого материала
    влажный умеренный склон рыхлого материала
    сухой крутой склон рыхлого материала
    влажный крутой склон рыхлого материала

  • По мере увеличения количества воды в куче кварца, угол естественного откоса будет _______.

    увеличить
    уменьшить
    сначала увеличить, а затем уменьшить
    без изменений

  • Какой из следующих типов горных пород образует самые крутые склоны?

    гранит
    сланец
    пласты вулканического пепла
    все эти типы горных пород образуют крутые склоны

  • Какой из следующих склонов наименее устойчив?

    склон, на котором слои осадочных пород падают параллельно склону
    склон, на котором слои осадочных пород падают горизонтально
    склон, на котором слои осадочных пород падают перпендикулярно склону
    все эти склоны имеют одинаковую устойчивость

  • Большая часть повреждений связана землетрясение 1964 года в Анкоридже, Аляска, было вызвано _______>

    сотрясение земли во время землетрясения
    извержение вулкана, вызванное землетрясением
    цунами (приливная волна), вызванное землетрясением
    оползни, вызванные землетрясением

  • На поперечном разрезе выше верхней части Гранд-Каньона пачки B и D, скорее всего, состоят из ________.

    гранит
    известняк
    песчаник
    сланец

  • Какой из следующих процессов был основной причиной того, что во время землетрясения в Анкоридже, Аляска, произошло так много оползней?

    движение по разлому перекрученные склоны
    водонасыщенные песчаные пласты разжижались при сотрясении грунта
    землетрясение наклонило пласты горных пород вниз по склону
    землетрясение вызвало скопление воды в почве

  • Как геологи классифицируют массовые движения?

    по скорости движения массы
    по характеру материала
    по характеру движения
    все эти

  • Как классифицировать лавину обломков в этой таблице?

    вставка c
    вставка f
    вставка i
    вставка l

  • Как классифицировать селевые потоки в этой таблице?

    вставка a
    вставка b
    вставка g
    вставка h

  • Как классифицировать резкое падение в этой таблице?

    поле b
    поле e
    поле h
    поле k

  • Как классифицировать ползучесть в этой таблице?

    вставка a
    вставка e
    вставка g
    вставка k

  • Как классифицировать каменную лавину в этой таблице?

    вставка b
    вставка c
    вставка e
    вставка f

  • Скопление горных пород у основания утеса называется _______.

    дюна
    ползучий грунт
    конус выноса
    осыпь

  • Чем отличается селевой поток от селевого?

    Подземные потоки движутся быстрее, чем селевые потоки
    Подземные потоки передвигаются медленнее, чем селевые потоки
    Подземные потоки состоят из более мелкого материала, чем селевые потоки
    Подземные потоки состоят из более грубого материала, чем селевые потоки

  • Насколько быстро ползет почва?

    a1 до 10 миллиметров в год
    1 до 10 метров в год
    1 километр в час
    свыше 10 километров в час

  • Какой из следующих видов массового движения человек не может обогнать?

    оползень
    ползучесть почвы
    селевой поток
    селевая лавина

  • Почему на вулканических склонах обычны сели и селевые лавины?

    из-за большого количества рыхлого вулканического пепла
    потому что землетрясения, связанные с извержениями вулканов, могут вызывать массовые движения
    извержения вулканов вызывают таяние льда и снега
    все это

  • Медленное скольжение рыхлого материала, перемещающегося как единое целое, называется ______.

    оползень
    ползучесть грунта
    селевой поток
    селевая лавина

  • Солифлюкция может возникнуть при ________..

    поверхностный слой промерзает, в то время как более глубокий слой почвы остается незамерзшим
    поверхностный слой почвы оттаивает, а более глубокий слой почвы остается замороженным в районах вечной мерзлоты.

    ползучесть почвы
    разжижение
    солифлюкция
    оползни

  • Почему в геологической летописи сохранилось мало движений масс?

    массовые перемещения произошли только в последнее время из-за деятельности человека
    массовые перемещения отложений легко разрушаются
    массовые перемещения были редки в прошлом из-за малого количества осадков
    массовые перемещения отложения разрушаются крупными животными тектонические установки плит?

    сходящиеся
    расходящиеся
    преобразовать
    все вышеперечисленные

  • разбирательства.pdf

    %PDF-1.4 % 1 0 объект > эндообъект 7 0 объект /Заголовок /Тема /Автор /Режиссер /Ключевые слова /CreationDate (D:20220212160423-00’00’) /ModDate (D:201112138-03’00’) /В ловушке /Неизвестно >> эндообъект 2 0 объект > эндообъект 3 0 объект > эндообъект 4 0 объект > эндообъект 5 0 объект > эндообъект 6 0 объект > поток 2019-11-15T11:21:38-03:002019-11-15T11:21:38-03:002019-11-15T11:00:52-03:00IOS Pressapplication/pdf

  • протоколы. pdf
  • Крис
  • uuid:af284a50-4bdc-40e8-a2af-594e39e202f8uuid:44b-3629-449c-ad47-d649ad15ce9dAcrobat Distiller 19.0 (Windows) Неизвестно конечный поток эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > /ProcSet [/PDF /Text /ImageC /ImageB /ImageI] >> эндообъект 17 0 объект > поток xڝXɎ7+&tA$7#sr#)FVkZhXuShTaeu~i?OqiT`zeq99/[email protected]+^ҾB]C(URd;4X,iZ*_nj о[j\d,dm ͣP Jl”ê& >ü5r3Ü Эмл”/{ӏ^H5. evN~L~bz`.kH0_c

    C]I گt9A=Q,

    Урок 7: Сжижение | Learn Science at Scitable

    1. Разделите учащихся на группы по четыре человека. Назначьте рабочее место для каждой группы. На каждом рабочем месте должны быть все материалы, перечисленные выше в начале урока.
    2. Попросите одного учащегося в каждой группе отрезать около 5 мм от нижней части пластикового стаканчика, перевернуть стаканчик и поставить его посередине тарелки для пирога, как показано на рисунке 1.Попросите ученика крепко держать чашку и медленно насыпать песок на дно чашки до уровня 10–20 мм от верха. Аккуратно разровняйте песок пальцами. Не трясите чашку.

    3. Попросите учащегося осторожно поставить грузило на выровненную поверхность песка и медленно налить воду в тарелку для пирога вокруг внешней стороны чашки и песка.

    4. Попросите учащихся понаблюдать за происходящим. Вода начинает медленно подниматься в песчаную чашу. Попросите учащихся сказать вам, когда почва полностью пропитается водой.

    5. Как только почва пропитается, попросите одного учащегося крепко держать чашку на месте, а другой учащийся несколько раз резко постучит по стенке чашки. Попросите учащихся понаблюдать, что происходит с грузом (грузином). Вес начинает тонуть в мокром песке. Это явление называется разжижением. Повышенное поровое давление воды снижает контактные силы между частицами песка, ослабляет все песчаные отложения и заставляет их вести себя скорее как жидкость, чем как твердое тело, отсюда и название разжижение.

    6. Спросите учащихся, на что похожи грузило и острые удары в этом эксперименте в реальной жизни. Грузилом может быть жилая постройка, возведенная на насыщенном рыхлым песке или грунте. Резкие удары представляют сильное землетрясение. Начните обсуждение, попросив учащихся подумать о воздействии разжижения на людей, дома, школы, подземные инженерные сети (газ, вода, канализация), сельскохозяйственные угодья, медицинские учреждения, пожарные депо и материалы, закопанные в землю. как ядовитые отходы.Объясните учащимся, что тяжелые конструкции могут внезапно утонуть или сместиться из-за разжижения, как и грузило в приведенном выше эксперименте. Закопанный материал или более легкие предметы (например, цистерны с бензином) могут смещаться и иногда всплывать на поверхность во время сжижения (это можно проверить, закопав предметы в песок и наблюдая за результатами).

    7. Предложите учащимся подумать о способах снижения опасности разжижения при строительстве новых сооружений, таких как здания и дороги. Начните обсуждение, попросив их подумать о способах снижения порового давления воды.Уплотнение почвы и улучшение ее дренажной способности являются двумя важными методами снижения опасности разжижения. Спросите студентов, что бы они сделали, чтобы изменить предыдущий эксперимент, чтобы проверить это. Учащиеся могут уплотнить песок в пластиковом стаканчике, нажимая на него руками и/или делая небольшие отверстия в стаканчике, чтобы вода могла вытекать из стаканчика. Если позволяет время, позвольте учащимся проверить свои идеи.

    8. Напомнить учащимся основные факторы разжижения: рыхлые и рыхлые отложения, вода, сильное сотрясение.Имея это в виду, попросите их подумать о том, где они, скорее всего, увидят разжижение, вызванное землетрясением. Участки земли вблизи рек или близко к уровню моря могут быть подвержены опасности разжижения. Примеры могут включать береговые линии, болота, участки с искусственными насыпями и неглубокими грунтовыми водами.

    .
